TL-PA2010PKIT - Adaptateur réseau CPL TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur réseau CPL (Powerline)
Marque	TP-Link
Modèle	TL-PA2010PKIT
Dimensions (approx)	95 x 55 x 30 mm
Poids	130 g
Alimentation	100-240 V AC, 50/60 Hz
Consommation électrique	Moins de 4 W
Débit théorique	200 Mbps (HomePlug AV)
Ports	1 port Ethernet RJ-45 10/100 Mbps
Bouton Pair	Pour sécuriser le réseau CPL
Indicateurs LED	Alimentation, CPL, Ethernet
Prise gigogne intégrée	Oui
Compatibilité	Tous adaptateurs CPL HomePlug AV
Fonctions principales	Extension réseau par courant électrique, appairage simplifié
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Sécurité	Cryptage AES 128 bits via bouton Pair
Conditions d'utilisation	Température 0-40°C, humidité 10-90% (non condensante)
Garantie	3 ans limitée
Contenu du kit	2 adaptateurs CPL, 2 câbles Ethernet, guide d'installation rapide

FOIRE AUX QUESTIONS - TL-PA2010PKIT TP-LINK

Comment installer mon kit CPL TP-Link TL-PA2010PKIT ?

Branchez un adaptateur au routeur via un câble Ethernet, puis branchez l'autre adaptateur sur une prise du même circuit électrique. Attendez que les LED CPL s'allument, puis connectez votre ordinateur au deuxième adaptateur. Profitez de votre réseau !

Comment sécuriser mon réseau CPL ?

Appuyez sur le bouton Pair d'un adaptateur pendant 1 seconde, puis dans les 2 minutes, appuyez sur le bouton Pair de l'autre adaptateur pendant 1 seconde. Le réseau est désormais crypté.

Que faire si la LED CPL ne s'allume pas ?

Vérifiez que les deux adaptateurs sont branchés sur des prises du même circuit électrique. Si le problème persiste, réappairez-les en utilisant le bouton Pair. Assurez-vous que les prises fonctionnent et qu'aucun appareil fort (ex. sèche-linge) n'est à proximité.

Comment réinitialiser mon adaptateur CPL ?

Maintenez le bouton Pair enfoncé jusqu'à ce que la LED d'alimentation s'éteigne brièvement. Vous pouvez aussi utiliser l'utilitaire tpPLC pour une réinitialisation logicielle.

Comment ajouter un nouvel adaptateur CPL au réseau existant ?

Appuyez sur le bouton Pair d'un adaptateur déjà dans le réseau pendant 1 seconde. Dans les 2 minutes, appuyez sur le bouton Pair du nouvel adaptateur pendant 1 seconde. Il sera automatiquement intégré au réseau sécurisé.

Mon ordinateur n'a pas accès à Internet via le CPL, que faire ?

Vérifiez que tous les adaptateurs CPL sont sur le même circuit électrique et que leurs LED CPL sont allumées. Assurez-vous que les câbles Ethernet sont bien connectés. Testez la connexion Internet en branchant directement l'ordinateur au routeur. Vérifiez aussi que l'ordinateur est dans le même sous-réseau que le routeur.

Puis-je brancher l'adaptateur CPL sur une multiprise ?

Non, branchez toujours les adaptateurs CPL directement sur une prise murale. Si vous utilisez une multiprise, branchez-la sur la prise gigogne de l'adaptateur CPL, jamais l'inverse. Cela évite les interférences et garantit la performance.

Que faire si les adaptateurs CPL se déconnectent quand je les déplace ?

Essayez d'autres prises sur le même circuit électrique. Réappairez-les avec le bouton Pair. Éloignez les adaptateurs des appareils électriques puissants comme les climatiseurs ou les sèche-linge. Si votre adaptateur a une prise gigogne, branchez l'appareil perturbateur sur celle-ci pour filtrer les bruits.

Comment obtenir la dernière version du firmware ?

Téléchargez l'utilitaire tpPLC depuis le site Web de TP-Link. Il vous permettra de vérifier et de mettre à jour le firmware de vos adaptateurs CPL pour bénéficier des dernières améliorations.

Quelle est la portée maximale du réseau CPL ?

La portée dépend de la qualité du circuit électrique. En général, le signal CPL peut parcourir jusqu'à 300 mètres sur un même circuit. Les performances peuvent être réduites en présence de disjoncteurs ou d'appareils électriques bruyants.

MODE D'EMPLOI TL-PA2010PKIT TP-LINK

1. Connecter l'un des adaptateurs au port LAN de votre routeur à l'aide d'un cordon Ethernet.
2. Brancher l'autre adaptateur à une prise reliée au même circuit électrique.
3. Attendre que la DEL CPL ⏚ de chaque adaptateur s'allume.
4. Connecter votre ordinateur à l'adaptateur à l'aide d'un cordon Ethernet.
5. Appréciez!

Plus : Pour ajouter d'autres adaptateurs ou extenseurs CPL utilisant leurs paramètres par défaut, branchez les simplement au même circuit électrique.

Français

Attention

• Ne pas brancher les adaptateurs CPL à une multiprise mais directement à des prises électriques.
• Pour les adaptateurs avec prise gigogne, brancher les multiprises sur la prise femelle des adaptateurs CPL.

Sécuriser le réseau CPL à l'aide du bouton Pair

Astuces : Nous vous recommandons de brancher les adaptateurs l'un à côté de l'autre pour les appairer.

Paramétrer un réseau sécurisé :

1 Appuyer sur le bouton Pair d'un des adaptateurs pendant 1 seconde

2 Dans les deux minutes, appuyer sur le bouton Pair de l'autre adaptateur pendant 1 seconde.

3 Terminé.

Si vous avez plus de deux adaptateurs CPL, répéter les étapes ci-dessous pour chaque adaptateur à configurer :

1 Appuyer sur le bouton Pair d'un des adaptateurs du réseau sécurisé pendant 1 seconde

2 Dans les deux minutes, appuyer sur le bouton Pair de l'adaptateur à ajouter au réseau pendant 1 seconde.

3 Terminé.

FAQ (Questions Fréquentes)

Q1. Comment réinitialiser mon adaptateur CPL ?

R1. L'adaptateur CPL étant branché à une prise électrique, maintenir appuyé le bouton Pair jusqu'à ce que la DEL d'alimentation s'éteigne brièvement.

R2. Utiliser l'utilitaire tpPLC pour réinitialiser l'adaptateur CPL.

Français

Q2. Comment dépanner l'absence d'accès à internet via mon réseau CPL ?
R1. Assurez vous que tous les adaptateurs CPL sont sur le même circuit électrique.
R2. Assurez vous que toutes les DELs CPL 📁 sont allumées. Si ce n'est pas le cas réappairez adaptateurs et extenseurs.
R3. Assurez vous que toutes les connexions physiques sont correctement réalisées.
R4. Vérifiez que la connexion internet est fonctionnelle par une connexion directe de l'ordinateur au modem/routeur.
R5. Assurez vous que votre ordinateur est dans le même sous réseau (adresse IP) que votre routeur.
Q3. Que faire si des adaptateurs CPL appairés ne se reconnectent pas quand je les déplace ?
R1. Essayer de les connecter sur d'autres prises électriques du même circuit.
R2. Essayez de le réappairer, et assurez vous que la DEL CPL est allumée.
R3. Vérifier les éventuelles interférences, telles un séchoir, un climatiseur ou tout autre appareil domestique qui serait trop proche des adaptateurs CPL. Brancher l'appareil domestique à la prise femelle de l'adaptateur (S'il est pourvu d'une prise gigogne) pour filtrer tout bruit électronique éventuel.

Des configurations plus évoluées, telles la mise à jour du firmware ou le paramétrage de la QoS, peuvent être réalisées via l'utilitaire tpPLC. Vous pouvez installer l'utilitaire tpPLC après téléchargement depuis le site WEB TP-Link.

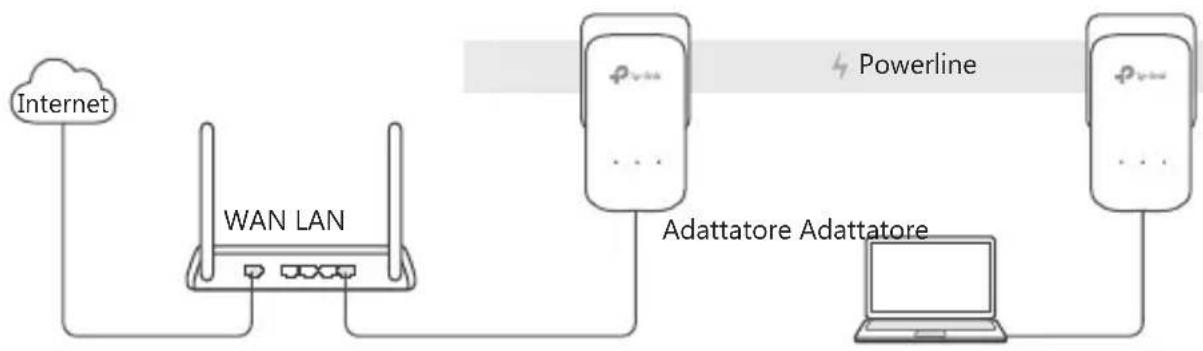

Plug and Play

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2009/125/CE et 2011/65/UE.

La déclaration CE de conformité originelle peut être trouvée à l'adresse http://www.tp-link.com/en/ce.

Italiano

Consignes de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil.

• La prise de courant doit être facilement accessible et se trouver à proximité de l'équipement.

• Pour les CPL avec prise gigogne, brancher la multiprise dans la prise femelle du CPL, en revanche ne pas utiliser cette prise pour y connecter en usage normal un autre CPL.

• Branchez les CPL directement sur les prises murales, et non sur des multiprises.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitée de 3 ans TP-Link

Concerne les produits de marque TP-Link uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée de TROIS ANS à compter de la date d'achat par l'utilisateur final.
