TL-PA2010PKIT - Adattatore Powerline TP-LINK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Adattatore di rete CPL (Powerline)
Marca	TP-Link
Modello	TL-PA2010PKIT
Dimensioni (circa)	95 x 55 x 30 mm
Peso	130 g
Alimentazione	100-240 V CA, 50/60 Hz
Consumo elettrico	Meno di 4 W
Velocità teorica	200 Mbps (HomePlug AV)
Porte	1 porta Ethernet RJ-45 10/100 Mbps
Pulsante Pair	Per proteggere la rete CPL
Indicatori LED	Alimentazione, CPL, Ethernet
Presa passante integrata	Sì
Compatibilità	Tutti gli adattatori CPL HomePlug AV
Funzioni principali	Estensione della rete tramite corrente elettrica, accoppiamento semplificato
Manutenzione e pulizia	Pulire con un panno asciutto e morbido
Sicurezza	Crittografia AES 128 bit tramite pulsante Pair
Condizioni d'uso	Temperatura 0-40°C, umidità 10-90% (non condensante)
Garanzia	3 anni limitata
Contenuto del kit	2 adattatori CPL, 2 cavi Ethernet, guida di installazione rapida

Domande frequenti - TL-PA2010PKIT TP-LINK

Come installare il kit CPL TP-Link TL-PA2010PKIT ?

Collegare un adattatore al router tramite un cavo Ethernet, quindi collegare l'altro adattatore a una presa dello stesso circuito elettrico. Attendere che i LED CPL si accendano, quindi collegare il computer al secondo adattatore. Godetevi la vostra rete!

Come proteggere la mia rete CPL ?

Premere il pulsante Pair di un adattatore per 1 secondo, quindi entro 2 minuti, premere il pulsante Pair dell'altro adattatore per 1 secondo. La rete è ora crittografata.

Cosa fare se il LED CPL non si accende ?

Verificare che entrambi gli adattatori siano collegati a prese dello stesso circuito elettrico. Se il problema persiste, riaccoppiarli utilizzando il pulsante Pair. Assicurarsi che le prese funzionino e che nessun apparecchio potente (es. asciugatrice) sia nelle vicinanze.

Come resettare il mio adattatore CPL ?

Tenere premuto il pulsante Pair finché il LED di alimentazione non si spegne brevemente. È possibile utilizzare anche l'utility tpPLC per un reset software.

Come aggiungere un nuovo adattatore CPL alla rete esistente ?

Premere il pulsante Pair di un adattatore già presente nella rete per 1 secondo. Entro 2 minuti, premere il pulsante Pair del nuovo adattatore per 1 secondo. Verrà automaticamente integrato nella rete protetta.

Il mio computer non ha accesso a Internet tramite CPL, cosa fare ?

Verificare che tutti gli adattatori CPL siano sullo stesso circuito elettrico e che i loro LED CPL siano accesi. Assicurarsi che i cavi Ethernet siano ben collegati. Testare la connessione Internet collegando direttamente il computer al router. Verificare anche che il computer sia nella stessa sottorete del router.

Posso collegare l'adattatore CPL a una multipresa ?

No, collegare sempre gli adattatori CPL direttamente a una presa a muro. Se si utilizza una multipresa, collegarla alla presa passante dell'adattatore CPL, mai il contrario. Questo evita interferenze e garantisce le prestazioni.

Cosa fare se gli adattatori CPL si disconnettono quando li sposto ?

Provare altre prese sullo stesso circuito elettrico. Riacoppiarli con il pulsante Pair. Allontanare gli adattatori da apparecchi elettrici potenti come condizionatori o asciugatrici. Se l'adattatore ha una presa passante, collegare l'apparecchio disturbante su di essa per filtrare i rumori.

Come ottenere l'ultima versione del firmware ?

Scaricare l'utility tpPLC dal sito web di TP-Link. Vi permetterà di verificare e aggiornare il firmware dei vostri adattatori CPL per beneficiare degli ultimi miglioramenti.

Qual è la portata massima della rete CPL ?

La portata dipende dalla qualità del circuito elettrico. In generale, il segnale CPL può percorrere fino a 300 metri sullo stesso circuito. Le prestazioni possono essere ridotte in presenza di interruttori automatici o apparecchi elettrici rumorosi.

MANUALE UTENTE TL-PA2010PKIT TP-LINK

TP-Link Italia S.r.l. Via Gobetti 2/A 20063 Cernusco sul Naviglio (MI)

TP-Link France SARL 16-18 avenue Morane Saulnier, 78140 Vélizy-Villacoublay, France

1. Collegate un adattatore powerline alla porta LAN del router mediante un cavo Ethernet.
2. Inserite l'altro adattatore powerline in una presa elettrica a muro dello stesso impianto elettrico.
3. Attendete fino a quando si accende il LED Powerline ⏻ di ogni adattatore powerline.
4. Collegiate il computer all'adattatore powerline mediante un cavo Ethernet.
5. Fatto!

Nota: Potete aggiungere alla rete powerline esistente altri dispositivi powerline con le impostazioni di default inserendoli in prese elettriche a muro dello stesso impianto elettrico.

Italiano

Attenzione

• Inserite i dispositivi powerline nelle prese elettriche a muro, ma non nelle strisce multipresa.
• Per i dispositivi powerline con presa passante, collegate le strisce multipresa alla presa elettrica integrata dei dispositivi powerline.

Rendete sicura la Rete Powerline con il tasto Pair

Nota: Si consiglia di tenere i dispositivi powerline vicini fra loro quando si fa l'accoppiamento.

Per impostare una rete sicura:

1 Premete il tasto Pair per 1 secondo sul primo adattatore.

2 Entro 2 minuti, premete il tasto Pair per 1 secondo sul secondo adattatore.

3 Fatto.


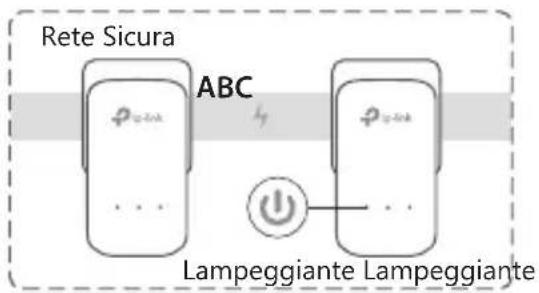

Se avete più di 2 dispositivi powerline, ripetete i seguenti passaggi per ogni dispositivo addizionale che deve essere configurato:

1 Premete il tasto Pair per 1 secondo di un qualsiasi dispositivo powerline presente nella rete sicura.

2 Entro 2 secondi, premete il tasto Pair per 1 secondo del dispositivo powerline che volete aggiungere.

3 Fatto.

FAQ (Domande Frequenti)

Q1. Come posso resettare un dispositivo powerline?

A1. Con il dispositivo powerline inserito nella presa elettrica, premete il tasto Pair fino a quando il LED Power ⏻ si spegne momentaneamente e poi si riaccende.

A2. Usate la tpPLC Utility per resettare l'adattatore powerline.

Italiano

Q2. Cosa posso fare se non c'è connessione Internet nella rete powerline?

A1. Assicuratevi che tutti i dispositivi powerline siano nello stesso impianto elettrico.

A2. Assicuratevi che tutti i LED Powerline 📁 siano accesi. Se non lo sono, riaccoppiate i dispositivi powerline.

A3. Assicuratevi che tutte le connessioni hardware siano corrette.

A4. Verificate se avete connessione Internet collegando il computer direttamente al modem o al router.

A5. Assicuratevi che l'indirizzo IP del computer sia nello stesso segmento del router.

Q3. Cosa posso fare se un dispositivo powerline accoppiato con successo non si riconnette una volta riposizionato?

A1. Provate un'altra presa elettrica e assicuratevi che sia nello stesso impianto elettrico.

A2. Provate a riaccoppiarlo e assicuratevi che il LED Powerline sia acceso.

A3. Verificate possibili interferenze, quali frigoriferi, lavatrici o altri dispositivi elettrici vicini ad uno o più dispositivi powerline. Inserite il dispositivo elettrico nella presa elettrica integrata (se il dispositivo powerline ne ha una) per eliminare il disturbo elettrico.

Per configurazioni avanzate, come l'aggiornamento firmware e la configurazione del QoS, potete accedere ai dispositivi powerline tramite l'Utility tpPLC. Potete scaricare l'Utility tpPLC dal sito web ufficiale di TP-Link.

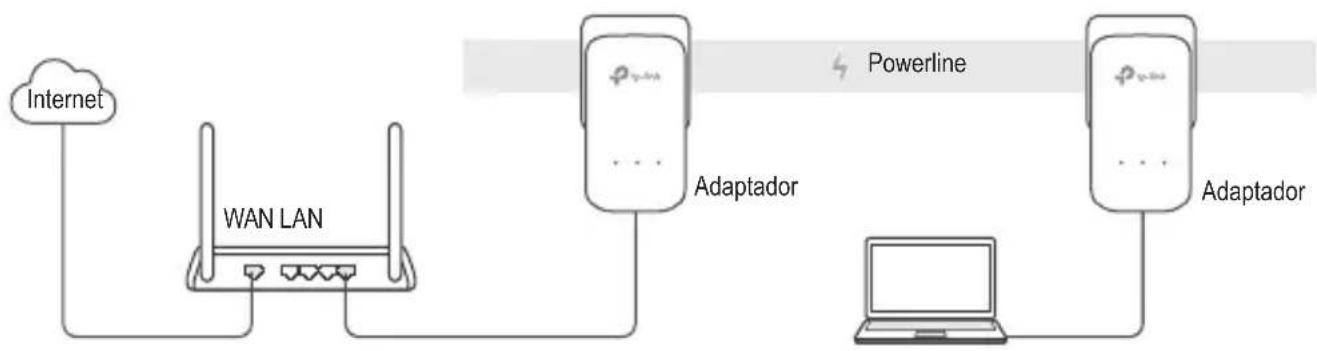

Plug and Play

TP-Link dichiara che questo dispositivo è conforme ai requisti fondamentali e alle altre disposizioni delle direttive 2014/30/UE, 2014/35/UE, 2009/125/CE e 2011/65/UE.

La dichiarazione di conformità EU originale si trova in http://www.tp-link.com/en/ce.

Português

Informazioni di Sicurezza

• Tenete il dispositivo lontano da acqua, fuoco, umidità e ambienti troppo caldi.
  • Non provate a disassemblare, riparare o modificare il dispositivo.
• La presa elettrica dovrà essere installata vicino al dispositivo e facilmente accessibile.
• Per i dispositivi passthrough, potete collegare le strisce multipresa alle prese elettriche integrate nei dispositivi, ma non potete collegare altri dispositivi del medesimo o di altro tipo.
• Inserite i dispositivi powerline direttamente nelle prese elettriche a muro ed evitate strisce multipresa, triple o altri adattatori elettrici.

Leggete e seguite le informazioni di sicurezza sopra indicate quando utilizzate il dispositivo. Non possiamo garantire che non accadano incidenti o danni se is usa in modo improprio il dispositivo. Utilizzate questo prodotto con cura e lo fate funzionare a vostro rischio.

Garanzia limitata 3 anni

Esclusivamente per prodotti marchiati TP-Link.

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDIZIONI.

TP-Link garantisce i soli prodotti hardware marchiati TP-Link venduti nella rispettiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate, per un periodo di 3 anni dalla data riportata sulla prova d'acquisto da parte dell'utente finale.
