TL-PA2010PKIT - Powerline-Adapter TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Powerline-Adapter (Netzwerkadapter)
Marke	TP-Link
Modell	TL-PA2010PKIT
Maße (ca.)	95 x 55 x 30 mm
Gewicht	130 g
Stromversorgung	100-240 V AC, 50/60 Hz
Stromverbrauch	Weniger als 4 W
Theoretische Übertragungsrate	200 Mbit/s (HomePlug AV)
Anschlüsse	1 Ethernet RJ-45 10/100 Mbit/s
Pair-Taste	Zur Sicherung des Powerline-Netzwerks
LED-Anzeigen	Strom, Powerline, Ethernet
Integrierte Durchgangssteckdose	Ja
Kompatibilität	Alle HomePlug-AV-Powerline-Adapter
Hauptfunktionen	Netzwerkerweiterung über Stromleitung, vereinfachte Kopplung
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen
Sicherheit	AES-128-Bit-Verschlüsselung über Pair-Taste
Betriebsbedingungen	Temperatur 0-40°C, Luftfeuchtigkeit 10-90% (nicht kondensierend)
Garantie	3 Jahre eingeschränkt
Lieferumfang	2 Powerline-Adapter, 2 Ethernet-Kabel, Schnellinstallationsanleitung

Häufig gestellte Fragen - TL-PA2010PKIT TP-LINK

Wie installiere ich mein TP-Link TL-PA2010PKIT Powerline-Kit?

Schließen Sie einen Adapter über ein Ethernet-Kabel an den Router an und stecken Sie den anderen Adapter in eine Steckdose desselben Stromkreises. Warten Sie, bis die Powerline-LEDs leuchten, und verbinden Sie dann Ihren Computer mit dem zweiten Adapter. Genießen Sie Ihr Netzwerk!

Wie sichere ich mein Powerline-Netzwerk?

Drücken Sie die Pair-Taste eines Adapters für 1 Sekunde, und drücken Sie innerhalb von 2 Minuten die Pair-Taste des anderen Adapters für 1 Sekunde. Das Netzwerk ist nun verschlüsselt.

Was tun, wenn die Powerline-LED nicht leuchtet?

Überprüfen Sie, ob beide Adapter an Steckdosen desselben Stromkreises angeschlossen sind. Wenn das Problem weiterhin besteht, koppeln Sie sie erneut mit der Pair-Taste. Stellen Sie sicher, dass die Steckdosen funktionieren und sich keine starken Geräte (z. B. Trockner) in der Nähe befinden.

Wie setze ich meinen Powerline-Adapter zurück?

Halten Sie die Pair-Taste gedrückt, bis die Strom-LED kurz erlischt. Sie können auch das Dienstprogramm tpPLC für einen softwaregesteuerten Reset verwenden.

Wie füge ich einen neuen Powerline-Adapter zum bestehenden Netzwerk hinzu?

Drücken Sie die Pair-Taste eines bereits im Netzwerk befindlichen Adapters für 1 Sekunde. Drücken Sie innerhalb von 2 Minuten die Pair-Taste des neuen Adapters für 1 Sekunde. Er wird automatisch in das gesicherte Netzwerk integriert.

Mein Computer hat keinen Internetzugang über Powerline, was tun?

Überprüfen Sie, ob sich alle Powerline-Adapter im selben Stromkreis befinden und ihre Powerline-LEDs leuchten. Stellen Sie sicher, dass die Ethernet-Kabel richtig angeschlossen sind. Testen Sie die Internetverbindung, indem Sie den Computer direkt an den Router anschließen. Überprüfen Sie auch, ob der Computer sich im selben Subnetz wie der Router befindet.

Kann ich den Powerline-Adapter an eine Steckerleiste anschließen?

Nein, schließen Sie Powerline-Adapter immer direkt an eine Wandsteckdose an. Wenn Sie eine Steckerleiste verwenden, schließen Sie diese an die Durchgangssteckdose des Powerline-Adapters an, niemals umgekehrt. Dies vermeidet Störungen und gewährleistet die Leistung.

Was tun, wenn die Powerline-Adapter beim Verschieben die Verbindung verlieren?

Versuchen Sie andere Steckdosen im selben Stromkreis. Koppeln Sie sie erneut mit der Pair-Taste. Halten Sie die Adapter von leistungsstarken Elektrogeräten wie Klimaanlagen oder Trocknern fern. Wenn Ihr Adapter eine Durchgangssteckdose hat, schließen Sie das störende Gerät daran an, um Störungen zu filtern.

Wie erhalte ich die neueste Firmware-Version?

Laden Sie das Dienstprogramm tpPLC von der TP-Link-Website herunter. Damit können Sie die Firmware Ihrer Powerline-Adapter überprüfen und aktualisieren, um von den neuesten Verbesserungen zu profitieren.

Wie groß ist die maximale Reichweite des Powerline-Netzwerks?

Die Reichweite hängt von der Qualität des Stromkreises ab. Im Allgemeinen kann das Powerline-Signal bis zu 300 Meter auf einem Stromkreis zurücklegen. Die Leistung kann bei Vorhandensein von Schutzschaltern oder lauten Elektrogeräten beeinträchtigt werden.

BEDIENUNGSANLEITUNG TL-PA2010PKIT TP-LINK

TP-Link Deutschland GmbH Robert-Bosch-Straße 9, 65719 Hofheim am Taunus, Germany

1. Verbinden Sie einen Adapter mittels eines Ethernetkabels mit einem LAN-Port Ihres Routers.
2. Stecken Sie den anderen Adapter in eine Wandsteckdose, die idealerweise dem selben Stromkreis angehört.
3. Warten Sie, bis die Powerline-LEDs aller Adapter leuchten.
4. Verbinden Sie Ihren Computer mittels eines Ethernetkabels mit dem anderen Adapter.
5. Fertig!

Weitere zurückgesetzte Adapter oder Extender anschließen: Einfach in eine Wandsteckdose des selben Stromkreises stecken und fertig.

Deutsch

Vorsicht

• Stecken Sie Powerlineadapter immer direkt in Wandsteckdosen. Verwenden Sie keine Mehrfachsteckdosen.
• Haben Sie ein Gerät mit Frontsteckdose, können Sie an diese eine Mehrfachsteckdose anschließen.

Absichern Ihres Powerlinenetzes mittels der Pair-Taste

Hlnwels: Wir empfehlen, die Adapter beim Pairing räumlich nahe beieinander zu betreiben.

Einrichten eines sicheren Netzes:

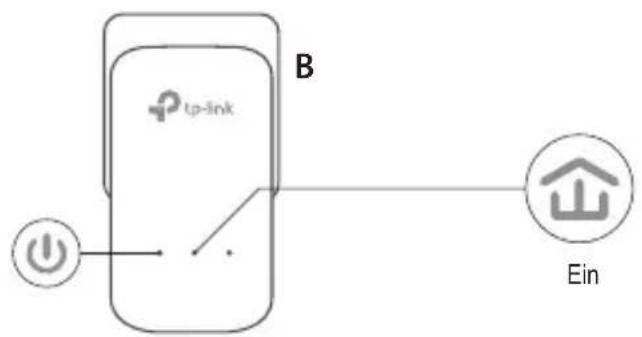

1 Drücken Sie am Adapter A für 1 Sekunde die Palr-Taste.

2 Drücken Sie innerhalb von 2 Minuten am Adapter B für 1 Sekunde die Pair-Taste. 3 Fertig.

Haben Sie mehr als 2 Powerlinegeräte, wiederholen Sie die untenstehenden Schritte für jedes weitere Gerät:

1 Drücken Sie an einem Adapter, der bereits dem abgesicherten Netz angehört, für 1 Sekunde die Pair-Taste.

2 Drücken Sie innerhalb von 2 Minuten am neuen Adapter für 1 Sekunde die Pair-Taste.

3 Fertig.

FAQ (Häufig gestellte Fragen)

F1. Wie setze ich meinen Powerlineadapter zurück?

A1. Drücken Sie, während der Powerlineadapter läuft, die Pair-Taste, bis die Power-LED aus- und angeht.
A2. Verwenden Sie zum Zurücksetzen des Powerlineadapters das tpPLC-Utility.

Deutsch

F2. Was kann ich tun, wenn mein Powerlinenetz keine Internetverbindung hat?

A1. Vergewissern Sie sich, dass alle Powerlineadapter im gleichen Stromkreis betrieben werden.
A2. Stellen Sie sicher, dass überall die Powerline-LEDs leuchten. Tun sie dies nicht, wiederholen Sie bitte den Pairing-Vorgang.
A3. Stellen Sie sicher, dass sämtliche Kabel richtig angeschlossen sind.
A4. Überprüfen Sie, ob Sie direkt an Ihrem Modem bzw. Router eine Internetverbindung haben.
A5. Vergewissern Sie sich, dass die IP-Adresse Ihres Computers und die Ihres Routers sich im gleichen Adressbereich befinden.
F3. Was kann ich tun, wenn ein gepairter Powerlineadapter sich an einem anderen Ort nicht mit meinem Powerlinenetz verbindet?

A1. Versuchen Sie es mit einer anderen Steckdose und stellen Sie sicher, dass diese sich im selben elektrischen Stromkreis befindet.

A2. Wiederholen Sie bitte den Pairing-Vorgang und stellen Sie sicher, dass die Powerline-LED leuchtet.

A3. Überprüfen Sie, ob Geräte wie Waschmaschine, Klimagerät oder andere Haushaltsgeräte zu nah an den Powerlineadaptern betrieben werden. Verbinden Sie die fraglichen Geräte mit der Frontsteckdose eines Powerlineadapters, damit diese die Störungen filtert.

Erweiterte Konfigurationsaufgaben, wie Firmware-Upgrade und QoS-Konfiguration, können Sie mittels des tpPLC-Tools erledigen. Das tpPLC-Tool erhalten Sie auf TP-Links offizieller Webpräsenz.

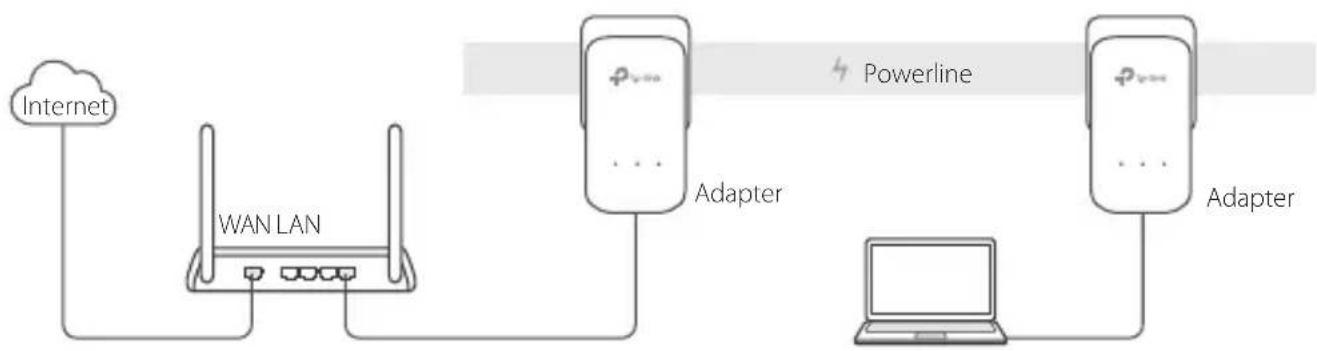

Plug and Play

TP-Link erklärt hiermit, dass dieses Gerät die Grundanforderungen und andere relevante Vorgaben der Richtlinien 2014/30/EU, 2014/35/EU, 2009/125/EG und 2011/65/EU erfüllt.

Die Original-EU-Konformitätserklärung kann in englischer Sprache hier heruntergeladen werden:

http://www.tp-link.com/en/ce.

English

Sicherheitsinformationen

• Halten Sie das Gerät fern von Wasser, Feuchtigkeit, Feuer oder sehr warmen Umgebungen.
• Versuchen Sie nicht, das Gerät auseinanderzunehmen oder zu manipulieren.
  • Die verwendete Steckdose muss sich nah am Gerät befinden und leicht zugänglich sein.
• Hat Ihr Gerät eine Frontsteckdose, können Sie an dieses eine Mehrfachsteckdose anschließen, aber Ihre Geräte dürfen nicht anderweitig hintereinander gesteckt werden.
• Stecken Sie Ihre Powerlineadapter direkt in Ihre Wandsteckdosen statt in Mehrfachsteckdosen.

Bitte folgen Sie diesen Anweisungen, wenn sie das Gerät betreiben. Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten. Behandeln Sie das Gerät pfleglich und auf eigene Gefahr.

3 Jahre eingeschränkte Produktgarantie von TP-Link

Nur für Original-TP-Link-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE

GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-Link garantiert für einen einwandfreien Zustand von originalverpackten TP-Link-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt, über einen Zeitraum von 3 Jahren ab Kauf durch den Endverbraucher.
