Marque	Bosch
Modèle	TR4000
Type de produit	Chauffe-eau instantané électronique
Type d'installation	Sous évier ou sur évier selon modèle
Performance (kW)	3,6 / 4,5 / 6 / 7,2 selon modèle
Alimentation électrique	230 V ~
Courant nominal	Jusqu'à 31,3 A
Protection par fusible	16 à 32 A selon modèle
Pression nominale	10 bar (1 MPa)
Poids	1,1 kg
Indice de protection	IP24
Température d'arrivée max.	20 °C
Classe d'efficacité énergétique	A
Consommation annuelle d'énergie	Environ 475 kWh
Niveau de puissance acoustique	15 dB(A)
Profil de soutirage	XXS
Raccordement d'eau	G 3/8" ou G 1/2" selon modèle
Limiteur de débit	Présent (régulation possible)
Fonctions principales	Chauffe automatique, indicateur de service sur certains modèles, sécurité coupure de surchauffe, résistant à la pression
Entretien	Nettoyer l'extérieur avec un détergent doux, nettoyer le tamis du régulateur de jet

FOIRE AUX QUESTIONS - TR4000 BOSCH

Comment installer le chauffe-eau TR4000 ?

L'installation doit être réalisée par un technicien spécialisé. Coupez l'arrivée d'eau et l'alimentation électrique avant le montage. Suivez les instructions de montage fournies avec l'appareil.

Que faire si l'eau ne chauffe pas ?

Vérifiez d'abord le fusible de l'installation domestique. Assurez-vous que le débit d'eau est d'au moins 2 litres par minute. Si le problème persiste, effectuez une purge de démarrage en laissant couler l'eau chaude pendant 30 secondes.

Comment régler la température de l'eau ?

Ouvrez complètement le robinet d'eau chaude. Ajustez la température en diminuant le débit pour augmenter la température, ou en ajoutant de l'eau froide pour la diminuer.

Quelle est la consommation électrique du TR4000 ?

La consommation annuelle est d'environ 475 kWh. La puissance varie de 3,6 à 7,2 kW selon le modèle.

Comment nettoyer le chauffe-eau ?

Nettoyez l'extérieur avec un détergent doux et un chiffon. N'utilisez pas de nettoyeur vapeur ni de produits agressifs. Nettoyez régulièrement le tamis du régulateur de jet pour éliminer le calcaire.

Que faire en cas de fuite d'eau ?

Fermez immédiatement la conduite d'eau froide. Débranchez l'appareil du réseau électrique et contactez un technicien spécialisé.

Puis-je utiliser de l'eau préchauffée avec cet appareil ?

Non, l'appareil ne doit pas être alimenté en eau préchauffée. Cela pourrait déclencher le fusible de surchauffe et endommager l'appareil.

Comment détartrer le chauffe-eau ?

Le détartrage doit être effectué par un spécialiste. N'utilisez pas de détergents agressifs. Nettoyez régulièrement le tamis pour éviter l'accumulation de calcaire.

Où trouver les numéros de service après-vente ?

Les numéros E et FD sont indiqués entre les tubulures de raccordement d'eau. Contactez le service après-vente Bosch en fournissant ces références.

Quels sont les différents modèles de la série TR4000 ?

La série comprend des modèles sous évier (TR4000 4 ET, 5 ET, 6 ET, 8 ET) et sur évier (TR4000 6 EB, 8 EB). Ils diffèrent par la puissance et le type de raccordement (fiche ou fixe).

MODE D'EMPLOI TR4000 BOSCH

Table des matières 1 Consignes de sécurité

1 Consignes de sécurité.... 22
2 Instructions de montage.... 24

2.1 Déballage 24
2.2 Description du produit.... 25
2.3 Pour tous les appareils.... 25
2.4 Uniquement pour TR4000 4 ET et TR4000R 4 ET.... 25
2.5 Uniquement pour TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET et TR4000 8 EB (branchement fixe). 25
2.6 Appareils sous évier.... 25
2.7 Appareils sur évier 25
2.8 Uniquement pour TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET et TR4000 8 EB (branchement fixe). 25
2.9 Montage 26
2.10 Réglage de la température.... 26
2.11 TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET et TR4000 8 EB (raccordement fixe).... 26
2.12 TR4000 4 ET et TR4000R 4 ET ..... 26
2.13 Pour tous les appareils.... 26

3 Après le montage 27

3.1 TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET et TR4000 8 EB (raccordement fixe)....27
3.2 TR4000 4 ET et TR4000R 4 ET ..... 27
3.3 Rinçage de démarrage.... 27
3.4 Réglage de la température.... 27

4 Caractéristiques techniques 28
5 Notice d'utilisation 29
6 Utilisation.... 29

6.1 Mise en marche 29
6.2 Mise hors marche.... 29
6.3 Réglage de température de l'eau.... 29

7 Nettoyage....29
8 Maintenance.... 29
9 Service après-vente.... 30
10 Protection de l'environnement/Recyclage ..... 30
11 Conditions de garantie .... 30
12 En cas de panne que faire ? .... 31
13 Déclaration de protection des données ..... 32

Cet appareil est destiné exclusivement à une utilisation domestique et non professionnelle.

• Monter et utiliser l'appareil comme indiqué dans le texte et à l'écran. Nous n'assumons aucune garantie pour les risques susceptibles de survenir en cas de non-respect de cette notice.
• Cet appareil est destiné à une utilisation jusqu'à une hauteur maximale de 2 000 m audessus du niveau de la mer.
• Toujours installer et stocker l'appareil dans une pièce à l'abri du gel (eau résiduelle).
• L'appareil n'est pas adapté pour four-nir de l'eau de douche.

AVERTISSEMENT :

Danger de choc électrique !

En cas d'erreur, déconnectez immé diatement la tension du secteur (TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET, TR4000 8 EB) ou débrancher la fiche secteur (TR4000 4 ET, TR4000R 4 ET). En cas de fuite sur l'appareil, immédiatement couper l'alimentation en eau froide.

Cette notice d'installation s'adresse aux professionnels d'installations gaz et d'eau, de chauffage et d'électronique. Les consignes de toutes les notices doivent être respectées. Le non-respect

peut entraîner des dégâts matériels, des dommages corporels, voire la mort.

▶ Lire les notices d'installation (générateur de chaleur, régulateur de chaleur, etc.) avant l'installation (→chapitre 2).

▶ Respecter les consignes de sécurité et d'avertissement.

▶ Respecter les prescriptions nationales et locales, ainsi que les règles techniques et directives.

- Ne faire raccorder et mettre en service l'appareil que par un technicien spécialisé.

- Pour éviter tous risques, seul un spécialiste a le droit d'effectuer des travaux de réparation et de maintenance. Des réparations non conformes peuvent causer des blessures graves.

- Couper l'arrivée d'eau avant de commencer le montage. Le câble d'alimentation électrique doit être sans tension. Dévisser ou désenclencher les fusibles.

- Ne jamais ouvrir l'appareil sans avoir coupé l'alimentation en courant de l'appareil.

- Ne raccorder le chauffe-eau instantané qu'à une conduite d'eau froide.

- Procéder tout d'abord au raccordement de l'eau, rincer l'appareil et puis procéder au branchement électrique.

- Respecter les prescriptions légales, les conditions de raccordement des

entreprises d'approvisionnement en électricité et en eau.

- Respecter la norme IEC60364-7-701 DIN VDE 0100 partie 701) pour l'installation de l'appareil ou des accessoires électriques.

• Le chauffe-eau est un appareil qui répond à la classe de protection I. Il doit être raccordé au fil de terre.

- Les appareils à raccord fixe doivent être raccordés de manière durable à des conduites fixes. La section de câble doit correspondre à la performance devant être installée.

PRUDENCE :

Les conduites d'eau mises à la terre peuvent simuler la présence d'un fil de terre.

• L'installation doit comporter un dispositif de coupure tous pôles avec un intervalle de coupure d'au moins 3 m m, → chapitre 4.

- Assurez-vous que la pression d'arrivée d'eau, maximum et minimum, est conforme aux valeurs spécifiées par le fabricant (→ chapitre 4).

• L'entrée d'eau de cet appareil ne peut en aucun cas être connectée à l'eau préchauffée d'un quelconque système de production d'eau chaude.

- Le chauffe-eau peut s'utiliser avec de la tuyauterie en matière plastique certifiée DVGW.

• Un contact avec toutes pièces électroconductrices doit être impossible après le montage.
• Toujours débrancher l'appareil du réseau électrique pour effectuer des travaux sur le réseau d'eau. Après achèvement des travaux, procéder comme pour la première mise en service.
• Pour prévenir tout danger, la tuyauterie de raccordement ne doit être remplacée que par un service-après-vente agréé par nos société. La fiche du cordon d'alimentation doit avoir été débranchée au préalable.
• Il est interdit d'effectuer des modifications sur l'appareil.
• Le tuyau d'eau chaude peut devenir chaud. En avertir les enfants.
• Afin d'éviter tous risques, un câble d'alimentation endommagé de cet appareil doit uniquement être remplacé par le fabricant, par son service après vente ou par une autre personne à qualification semblable.
• Ne pas utiliser de détergents agressifs ou solvants.
• Ne pas utiliser de nettoyeur à vapeur.
• Seul un spécialiste a le droit de détartrer l'appareil.

Sécurité des appareils électriques à usage domestique et utilisations similaires

Pour éviter les risques dus aux appareils électriques, les prescriptions suivantes s'appliquent conformément à la norme EN 60335-2-35:

«Cet appareil peut être utilisé par des enfants à partir de 3 ans ainsi que par des personnes aux capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être exécutés par des enfants sans surveillance.»

«Si le raccordement au réseau électrique est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne disposant d'une qualification similaire pour éviter tout danger.»

Lire attentivement cette notice de montage et d'utilisation, agir en conséquence et le conserver !

2 Instructions de montage

Montez le chauffe-eau instantané en suivant les indications portées sur les figures. Respectez les consignes du texte.

2.1 Déballage

- Contrôler le nouvel appareil pour constater d'éventuels dégâts dus au transport !

- Eliminer l'emballage et, le cas échéant, l'ancien appareil en respectant l'environnement.

Etendue de livraison (Fig. 1)

1. Boîtier
2. Fixation (3 vis, 3 chevilles)
3. Etrier de montage
4. Equerre de montage
5. Régulateur de jet

6. Documentation

7. Indicateur de service (uniquement pour TR4000 6 EB et TR4000 8 EB)

2.2 Description du produit

Le chauffe-eau électronique est approprié pour le raccordement fermé (résistant à la pression). Il réchauffe l'eau pendant son passage à travers l'appareil.

Le chauffe-eau se met en marche et réchauffe l'eau si le robinet d'eau chaude est ouvert. Il se met à nouveau hors marche dès que vous fermez le robinet d'eau.

L'appareil ne doit pas être exploité avec de l'eau préchauffée, ceci risquerait en effet de déclencher le fusible de surchauffe.

Cette notice de montage et d'utilisation décrit différents types d'appareil.

Appareils sur évier :

• TR4000 6 EB et TR4000 8 EB : pour un branchement électrique fixe

Appareils sous évier :

• TR4000 4 ET et TR4000R 4 ET : raccordement avec fiche secteur
• TR4000 5 ET, TR4000 6 ET et TR4000 8 ET : pour un branchement électrique fixe

Uniquement pour appareils à raccordement fixe : L'appareil est conforme à la norme CEI 61000-3-12.

Préparation du montage (Fig. 2)

- Couper l'arrivée d'eau avant de commencer le montage. Le câble d'alimentation électrique doit être sans tension. Dévisser ou désenclencher les fusibles.

2.3 Pour tous les appareils

Un espace libre d'env. 60 mm doit être disponible de tous les côtés de l'appareil pour effectuer le montage.

• Tenir compte des caractéristiques techniques de l'appareil.
• Sortir l'étrier de montage de la paroi arrière (A).

2.4 Uniquement pour TR4000 4 ET et TR4000R 4 ET

• Pour la conduite d'alimentation, casser une des encoches prévues sur le côté de l'appareil (B1).
• Tirer la conduite d'alimentation sur la longueur souhaitée vers l'extérieur en la faisant passer à travers l'encoche (B2).
• Important : Ne brancher cet appareil qu'à une prise électrique raccordée correctement à la terre. Ne pas utiliser de rallonge électrique. Si nécessaire, équiper l'appareil d'une ligne de raccordement plus longue.

2.5 Uniquement pour TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET et TR4000 8 EB (branchement fixe)

- Appuyer sur les dispositifs de verrouillage en haut et en bas (C1) et puis retirer le couvercle du boîtier (C2).

Montage mural (Fig. 3)

2.6 Appareils sous évier

• Fixer le gabarit de montage D au mur.
- Marquer des trous, les percer et introduire des chevilles.
• Fixer l'étrier de montage au mur au moyen des vis (D1).

Uniquement pour appareils à raccordement fixe :

- Conduire le câble d'alimentation électrique à travers l'attache-câble, accrocher l'appareil dans l'étrier de montage et le visser sur l'équerre de montage (D2).

Uniquement pour appareils avec fiche secteur :

- Accrocher l'appareil dans l'étrier de montage et le visser sur l'équerre de montage (D3).

2.7 Appareils sur évier

• Fixer le gabarit de montage E au mur.
- Marquer des trous, les percer et introduire des chevilles.
- Fixer l'étrier de montage au mur (E1).
- Conduire le câble d'alimentation électrique à travers l'attache-câble, accrocher l'appareil dans l'étrier de montage et le visser sur l'équerre de montage (E2).

2.8 Uniquement pour TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET et TR4000 8 EB (branchement fixe)

• En cas de branchement électrique sur crépi, tenir compte, pour l'exécution des conduites, des variantes indiquées sur le gabarit de montage.
• Le passe-câble doit bien recouvrir le câble d'alimentation électrique afin de garantir la protection contre l'humidité. En cas d'endommagement, fermer l'orifice de manière étanche à l'eau.

- Utiliser les orifices prévus pour le montage dans la paroi arrière.

Raccordement de l'eau (Fig. 4)

- Le robinet et les raccords de sortie doivent être approuvés pour fonctionner avec un système étanche (pressurisé) à débit continu.

- L'appareil est uniquement agréé pour une utilisation dans le but d'échauffer l'eau avec une résistance électrique spécifique ≥ 1 300 Ωcm à 15 °C. Pour connaître la résistance spécifique de l'eau, contacter l'entreprise de distribution d'eau responsable.

2.9 Montage

- Veiller à la position axiale des tuyaux de raccordement dans les tubulures.

- S e r r e r à f o n d l e s é sant une clé plate et en contre-bloquant avec une autre clé plate appropriée.

- La pièce en T (pour le raccordement résistant à la pression) et un tuyau flexible de raccordement sont disponibles dans le commerce spécialisé.

- Pour modifier le jet à la sortie de l'eau, remplacer l'aérateur figurant dans la robinetterie par le régulateur de jet fourni en annexe.

2.10 Réglage de la température

La température d'arrivée (éventuellement plus faible en hiver) et des fluctuations de pression peuvent influencer la température de sortie.

- Pour des températures plus élevées, fermer minutieusement la soupape (F1).

- Pour des températures plus faibles, ajouter de l'eau froide (F2).

Raccordement électrique (Fig. 5)

2.11 TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET et TR4000 8 EB (raccordement fixe)

• Raccorder l'appareil conformément au schéma de connexions sur le bornier.

- Mettre le boîtier du couvercle en place et le pousser contre la paroi arrière de l'appareil de manière à faire enclencher les dispositifs de verrouillage, en haut et en bas.

2.12 TR4000 4 ET et TR4000R 4 ET

Changement de la conduite de raccordement:

- Pour prévenir tout danger, la tuyauterie de raccordement ne doit être remplacée que par un service-après-vente

agréé par nos société. La fiche du cordon d'alimentation doit avoir été débranchée au préalable.

2.13 Pour tous les appareils

- Purger le chauffe-eau. Ouvrir à ce but complètement le robinet d'eau chaude et rincer l'appareil environ 1 min u t e (G), jusqu'à ce que plus aucune bulle ne s'échappe.

- Enclencher les fusibles.

3.2 TR4000 4 ET et TR4000R 4 ET

- Brancher la fiche secteur.

Première mise en service (Fig. 6)

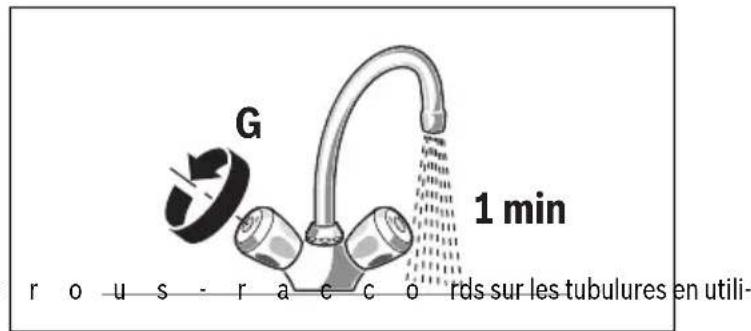

3.3 Rinçage de démarrage

- Ouvrir le robinet d'eau chaude et laisser couler l'eau pendant au moins 1 minute (débit d'au moins 2 litres par minute). L'appareil ne commence pas à chauffer avant (sécurité).

i

Info : Si l'alimentation en eau est interrompue auparavant, l'appareil ne chauffe pas. Ouvrir à nouveau le robinet d'eau chaude et laisser couler l'eau pendant au moins 1 minute.

Conseil : Si l'appareil ne démarre pas à cause d'un débit trop faible, retirer l'aérateur, régulateur de jet ou autre semblable et répéter la procédure.

Important : Si le chauffe-eau ne peut pas atteindre le débit nécessaire en raison d'une trop faible pression dans la conduite d'arrivée d'eau de votre installation domestique :

• Désenclencher les fusibles resp. débrancher la fiche secteur.
  • Retirer le limiteur de débit (H1–H4).

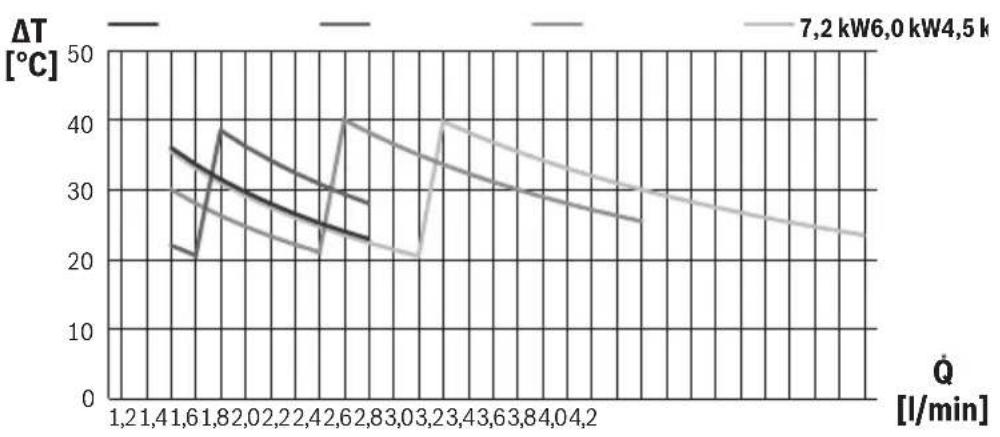

3.4 Réglage de la température

La température d'arrivée (éventuellement plus faible en hiver) et des fluctuations de pression peuvent influencer la température de sortie (voir Fig. 4, a gauche : résistant à la pression [fermé], a droite : sans pression [ouvert]).

- Pour des températures plus élevées, fermer minutieusement la soupape (F1).

- Pour des températures plus faibles, ajouter de l'eau froide (F2).

- Remettre la notice de montage et d'utilisation à l'utilisateur et expliquer l'appareil.

4 Caractéristiques techniques

Type		TR4000 4ETTR4000R 4ETSous évier	TR4000 5ETSous évier	TR4000 6ETSous évier	TR4000 8ETSous évier	TR4000 6EBSur évier	TR4000 8EBSur évier
Type de construction		résistant à la pression	résistant à la pression	résistant à la pression	résistant à la pression	résistant à la pression	résistant à la pression
Performance	[kW]	3,6	4,5	6	7,2	6	7,2
Raccordement électrique [V]	230 230 230	230 230 230
Section de câble minimale	[mm2]	1,5	2,5	4	4	4	4
Courant nominal [A]	15,7 19,1 26 31,3 26	31,3
Protection par fusibles	[A]	16	20	32	32	32	32
Filetage raccordement d'eau	[Pouces]	G 3/8	G 3/8	G 3/8	G 3/8	G 1/2	G 1/2
Temp. d'arrivée maxi	[°C]	20	20	20	20	20	20
Performance d'eau chaude à température d'arrivée entre 12 °C et 38 °C	[l/min]	1,9 2,4 3,2 3,9 3,2 3,9
Type de protection	IP	24	24	24	24	24	24
Pression d'écoulement à l'enclenchement (sans limiteur de débit)	[bar]	< 0,3 < 0,3	< 0,3 < 0,3	< 0,3	< 0,3
Débit à l'enclenchement	[l/min]	1,8	1,8 / 1,9	1,8 / 2,1	1,8 / 2,3	1,8 / 2,1	1,8 / 2,3
Débit à la mise hors marche	[l/min]	1,6	1,6 / 1,7	1,6 / 2,0	1,6 / 2,2	1,6 / 2,0	1,6 / 2,2
Limitation de débit à	[l/min]	2	2	3	4	3	4
Poids	[kg] 1,1	1,1 1,1	1,1 1,1 1,1
Rayon d'action dans l'eau : résistance électrique spécifique à 15 °C	[Ωcm]	≥ 1 300	≥ 1 300	≥ 1 300	≥ 1 300	≥ 1 300	≥ 1 300
Pression nominale	[MPa (bar)]	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)
Prêt au branchement		√	-	-	-	-	-
Raccordement fixe		-	√	√	√	√	√
Classe d'efficacité énergétique		AAAAAA
Profil de soutirage		XXS	XXS	XXS	XXS	XXS	XXS
Consommation annuelle d'énergie	[kWh]	475	477	474	475	474	475
Consommation quotidienne de courant	[kWh]	2,180	2,190	2,170	2,180	2,170	2,180
Niveau de puissance acoustique	[dB]	15	15	15	15	15	15
Efficacité énergétique de la préparation d'eau chaude	[%]	39	39	39	39	39	39

La température de sortie sur le robinet d'eau dépend du débit de l'eau :

5 Notice d'utilisation

Lire et respecter les consignes de sécurité détaillées figurant au début de cette notice !

• Important : ne jamais exposer l'appareil au gel !

AVERTISSEMENT :

Danger de choc électrique !

En cas d'erreur, déconnectez immédiatement la tension du secteur (TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET, TR4000 8 EB) ou débrancher la fiche secteur (TR4000 4 ET, TR4000R 4 ET).

- En cas de fuite sur l'appareil, immédiatement fermer la conduite d'eau froide.

6 Utilisation

Les chauffe-eau électroniques de cette série fonctionnent automatiquement.

6.1 Mise en marche

- Ouvrir complètement le robinet d'eau. Le chauffe-eau se met en marche. L'eau est réchauffée lors de son passage à travers l'appareil. Les appareils sur évier TR4000 6 EB et TR4000 8 EB sont équipés d'un indicateur de service automatique. A demi puissance, l'indicateur de service est allumé en jaune et à pleine puissance en rouge, en fonction du débit d'eau.

6.2 Mise hors marche

- Fermer le robinet d'eau, l'appareil se met hors marche.

6.3 Réglage de température de l'eau

• Ouvrir complètement le robinet d'eau, l'appareil se met en marche.
• Augmenter ensuite la température en diminuant le débit de l'eau.

Info: En hiver, lorsque la température d'arrivée de l'eau froide est plus faible, il se peut que la température de sortie ne soit pas atteinte. Procéder comme indiqué au point "Raccordement de l'eau".

7 N e t t o y a g

Ne pas utiliser de détergents agressifs ou solvants.

Ne pas utiliser de nettoyeur à vapeur.

• Essuyer l'extérieur de l'appareil en utilisant un détergent doux.
• Nettoyer le tamis du régulateur de jet pour éliminer des dépôts calcaires et de saletés.

8 Maintenance

Afin d'éviter tous risques, les réparations et les travaux de maintenance ne doivent être effectuées que par un service après-vente auquel nous avons donné une concession.

- Toujours débrancher l'appareil du réseau électrique et couper l'arrivée d'eau avant d'effectuer tout type de travaux.

9 S e r v i c e a

Pour demander l'intervention du service après-vente, toujours indiquer le n° E et le n° FD de l'appareil.

Les numéros sont indiqués entre les deux tubulures de raccordement d'eau du chauffe-eau.

10 Protection de l'environnement/Recyclage

La protection de l'environnement est un principe de base du groupe Bosch.

Nous accordons une importance égale à la qualité de nos produits, à leur rentabilité et à la protection de l'environnement.

Les lois et prescriptions concernant la protection de l'environnement sont strictement observées.

Pour la protection de l'environnement, nous utilisons, tout en respectant les aspects économiques, les meilleurs technologies et matériaux possibles.

Emballages

En matière d'emballages, nous participons aux systèmes de mise en valeur spécifiques à chaque pays, qui visent à garantir un recyclage optimal.

Tous les matériaux d'emballage utilisés respectent l'environnement et sont recyclables.

Appareils usagés

Les appareils usés contiennent des matériaux qui peuvent être réutilisés.

Les composants se détachent facilement. Les matières synthétiques sont marquées. Ceci permet de trier les différents composants en vue de leur recyclage ou de leur élimination.

Appareils électriques et électroniques usagés

Les appareils électriques et électroniques hors d'usage doivent être collectés séparément et soumis à une élimination écologique (directive européenne sur les appareils usagés électriques et électroniques).

Pour l'élimination des appareils électriques et électroniques usagés, utiliser les systèmes de

renvoi et de collecte spécifiques au pays.

Les batteries ne doivent pas être recyclées avec les ordures ménagères. Les batteries usagées doivent être collectées dans les systèmes de collecte locale.

141 Conditiones de garantie v e n t e

Les conditions de garantie établies par la représentation responsable dans le pays d'achat respectif de l'appareil sont en vigueur pour cet appareil. Les conditions de garantie sont à tout moment disponibles auprès du commerçant spécialisé où l'appareil a été acheté ou directement chez le représentant du pays respectif. Les conditions de garantie sont en outre également disponibles à l'adresse Internet citée. La présentation de la pièce justificative d'achat est en tout cas nécessaire pour avoir recours à des prestations de garantie.

Sous réserve de modifications.

12 En cas de panne que faire ?

AVERTISSEMENT :

Attention!

Les réparations ne doivent être effectuées que par un installateur agréé. Un appareil mal réparé peut être très dangereux.

Si votre appareil ne fonctionne pas tel que désiré, la cause est souvent minime. Veuillez contrôler si la panne peut être éliminée d'elle-même en se basant sur les conseils suivants. Une intervention du service aprèsvente n'est pas nécessaire et vous économisez ainsi des frais.

Panne	Cause	Remède	Qui ?
L'appareil ne démarre (chauffe) pas, aucune eau chaude ne coule.	Le fusible dans l'installation domestique s'est déclenché.	Contrôler le fusible dans l'installation domestique. Client
	Panne de courant ou première mise en service.	Purge de démarrage :Ouvrir le robinet d'eau chaude et laisser couler l'eau pendant au moins 30 secondes (débit d'au moins 2 litres par minute). L'appareil commence ensuite à chauffer (sécurité).Si l'appareil ne démarre pas en raison d'un débit trop faible, retirer le brise-jet, la pomme de douche ou tout élément similaire pour le démarrage et répéter le processus.	Client
	La détection d'air dans l'appa-reil détecte de l'air dans l'eau et déconnecte brièvement la puissance chauffante.
La température de sortie désirée n'est plus obtenue en hiver.	La température d'arrivée a b a i s é .	Réduire le débit d'eau sur le robinet d'eau jusqu'à ce que la température d'eau chaude désirée soit atteinte.	Client
Débit trop faible de l'eau. Le	crible du robinet d'eau ou de la pomme de douche est bouché.	Retirer le crible et le nettoyer ou le décalcifier. Client
	Le crible du bloc chauffant est bouché.	Démonter le crible, le nettoyer et puis le remonter.Rincer l'appareil. Si nécessaire, répéter cette procé-dure jusqu'à élimination complète de toutes les particules dans le crible.	Technicien spécialisé
L'eau n'est pas suffisamment chaude.	Le coupe-circuit automatique de l'appareil s'est déclenché.	Laisser contrôler le coupe-circuit automatique de l'appareil par un technicien spécialisé.Contrôler la température d'arrivée permise.	Technicien spécialisé
	Débit trop élevé et/ou température d'arrivée d'eau froide trop faible.	Par un technicien spécialisé : laisser réguler le débit via une soupape d'équerre.Contrôler le limiteur de débit ou utiliser un plus petit.	Technicien spécialisé

Si la panne n'a pas pu être éliminée, veuillez appeler le service après-vente.

13 Déclaration de protection des données

Nous, [FR] elm.leblanc S.A.S., 124-126 rue de Stalingrad, 93711 Drancy Cedex, France, [BE] Bosch Thermotechnology n.v./s.a., Zandvoortstraat 47, 2800 Mechelen, Belgique, [LU] Ferroknepper Buderus S.A., Z.I. Um Monkeler, 20, Op den Drieschen, B.P. 201 L

4003 Esch-sur-Alzette, Luxembourg, traitons les informations relatives au produit et à son installation, l'enregistrement du produit et les données de l'historique du client pour assurer la fonctionnalité du produit (art. 6 (1) phrase 1 (b) du RGPD), pour remplir notre mission de surveillance et de sécurité du produit (art. 6 (1) phrase 1 (f) GDPR), pour protéger nos droits en matière de garantie et d'enregistrement de produit (art. 6 (1) phrase 1 (f) du RGPD), pour analyser la distribution de nos produits et pour fournir des informations et des offres personnalisées en rapport avec le produit (art. 6 (1) phrase 1 (f) du RGPD). Pour fournir des services tels que les services de vente et de marketing, la gestion des contrats, le traitement des paiements, la programmation, l'hébergement de données et les services d'assistance téléphonique, nous pouvons exploiter les données et les transférer à des prestataires de service externes et/ou à des entreprises affiliées à Bosch. Dans certains cas, mais uniquement si une protection des données appropriée est assurée, les données à caractère personnel peuvent être transférées à des destinataires en dehors de l'Espace économique européen. De plus amples informations sont disponibles sur demande. Vous pouvez contacter notre responsable de la protection des données à l'adresse suivante : Data Protection Officer, Information Security and Privacy (C/ISP), Robert Bosch GmbH, Postfach 30 02 20, 70442 Stuttgart, ALLEMAGNE.

Vous avez le droit de vous opposer à tout moment au traitement de vos données à caractère personnel conformément à l'art. 6 (1) phrase 1 (f) du RGPD pour des motifs qui vous sont propres ou dans le cas où vos données personnelles sont utilisées à des fins de marketing direct. Pour exercer votre droit, contactez-nous via l'adresse [FR] [e-mail], [BE] [e-mail], [LU] [e-mail]. Pour de plus amples informations, veuillez scanner le QR code.

3 Na de montage....37

3.1 TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET en TR4000 8 EB (vaste aansluiting)....37

3.2 TR4000 4 ET en TR4000R 4 ET....37

3.3 Startspoeling....37
