Merk	Bosch
Model	TR4000
Producttype	Elektronische doorstroomverwarmer
Installatietype	Onder of boven het aanrecht, afhankelijk van model
Vermogen (kW)	3,6 / 4,5 / 6 / 7,2 afhankelijk van model
Voedingsspanning	230 V ~
Nominale stroom	Tot 31,3 A
Zekeringbescherming	16 tot 32 A afhankelijk van model
Nominale druk	10 bar (1 MPa)
Gewicht	1,1 kg
Beschermingsgraad	IP24
Maximale inlaattemperatuur	20 °C
Energie-efficiëntieklasse	A
Jaarlijks energieverbruik	Ongeveer 475 kWh
Geluidsvermogensniveau	15 dB(A)
Tapwaterprofiel	XXS
Wateraansluiting	G 3/8" of G 1/2" afhankelijk van model
Debietbegrenzer	Aanwezig (regeling mogelijk)
Hoofdfuncties	Automatische verwarming, servicemelder bij sommige modellen, oververhittingsbeveiliging, drukbestendig
Onderhoud	De buitenkant reinigen met een mild wasmiddel, het zeefje van de straalregelaar reinigen

Veelgestelde vragen - TR4000 BOSCH

Hoe installeer ik de boiler TR4000?

De installatie moet worden uitgevoerd door een gespecialiseerde monteur. Sluit de watertoevoer en de stroomtoevoer af voordat u begint. Volg de montage-instructies die bij het apparaat zijn geleverd.

Wat te doen als het water niet warm wordt?

Controleer eerst de zekering van de huishoudelijke installatie. Zorg ervoor dat het waterdebiet minimaal 2 liter per minuut is. Als het probleem aanhoudt, voer dan een startontluchting uit door het warme water 30 seconden te laten stromen.

Hoe stel ik de watertemperatuur in?

Open de warmwaterkraan volledig. Pas de temperatuur aan door de doorstroom te verlagen om de temperatuur te verhogen, of door koud water toe te voegen om deze te verlagen.

Wat is het stroomverbruik van de TR4000?

Het jaarlijkse verbruik is ongeveer 475 kWh. Het vermogen varieert van 3,6 tot 7,2 kW, afhankelijk van het model.

Hoe reinig ik de boiler?

Reinig de buitenkant met een mild wasmiddel en een doek. Gebruik geen stoomreiniger of agressieve producten. Reinig regelmatig het zeefje van de straalregelaar om kalk te verwijderen.

Wat te doen bij waterlekkage?

Sluit onmiddellijk de koudwaterleiding af. Koppel het apparaat los van het elektriciteitsnet en neem contact op met een gespecialiseerde monteur.

Kan ik voorverwarmd water gebruiken met dit apparaat?

Nee, het apparaat mag niet worden gevoed met voorverwarmd water. Dit kan de oververhittingszekering activeren en het apparaat beschadigen.

Hoe ontkalk ik de boiler?

Het ontkalken moet worden uitgevoerd door een specialist. Gebruik geen agressieve reinigingsmiddelen. Reinig regelmatig het zeefje om kalkafzetting te voorkomen.

Waar vind ik de service-nummers?

De nummers E en FD staan tussen de wateraansluitleidingen. Neem contact op met de Bosch-klantenservice en geef deze referenties door.

Wat zijn de verschillende modellen van de TR4000-serie?

De serie omvat modellen voor onder het aanrecht (TR4000 4 ET, 5 ET, 6 ET, 8 ET) en boven het aanrecht (TR4000 6 EB, 8 EB). Ze verschillen in vermogen en aansluittype (stekker of vast).

GEBRUIKSAANWIJZING TR4000 BOSCH

Inhoudsopgave 1 Veiligheidsvoorschriften

1 Veiligheidsvoorschriften....33

2 Montagehandleiding....35

2.1 Uitpakken....35
2.2 Productbeschrijving ....36
2.3 Voor alle apparaten ....36
2.4 Alleen voor TR4000 4 ET en TR4000R 4 ET ....36

2.5 Alleen voor TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET en TR4000 8 EB (vaste aansluiting)....36

2.6 Laag geplaatste apparaten ....36

2.7 Hoog geplaatste apparaten....36

2.8 Alleen voor TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET en TR4000 8 EB (vaste aansluiting)....36

2.9 Montage....37

2.10 Temperatuur regelen....37

2.11 TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET en TR4000 8 EB (vaste aansluiting)....37

2.12 TR4000 4 ET en TR4000R 4 ET....37

2.13 Voor alle apparaten ....37

3.4 Temperatuur regelen....37

5 Gebruikshandleiding ....39

6 Bediening....39

6.1 Inschakelen....39
6.2 Uitschakelen ....39
6.3 Watertemperatuur regelen ....39

7 Reiniging....39

8 Onderhoud....39

11 Garantievoorwaarden....40

12 Wat te doen bij een storing? ....41

13 Informatie inzake gegevensbescherming ..... . . . 42

Dit apparaat is alleen bestemd voor huis- houdelijk gebruik en de huiselijke omge- ving.

- Het apparaat installeren en gebruiken zoals beschreven in de tekst en de afbeeldingen. Wij zijn niet aansprakelijk voor schade die door het niet in acht nemen van deze gebruikshandleiding ontstaat.

- Dit apparaat is bedoeld voor gebruik tot een hoogte van 2 000 m boven de zeespiegel.

- Het apparaat in een vorstvrije ruimte installeren en opslaan (restwater).

- Het apparaat is niet geschikt voor het leveren van water om te douchen.

WAARSCHUWING:

Gevaar voor een elektrische schok!

Schakel bij een defect onmiddellijk de stroom uit (TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET, TR4000 8 EB) of trek de stekker uit het stopcontact (TR4000 4 ET, TR4000R 4 ET). Bij een lekkage aan het apparaat onmiddellijk de koudwatertoevoer afsluiten.

Deze installatie-instructie is bedoeld voor installateurs van waterinstallaties, cv- en elektrotechniek. De instructies in alle handleidingen moeten worden aangehouden. Indien deze niet worden aangehouden kan materiële schade en

lichamelijk letsel en zelfs levensgevaar ontstaan.

▶ Lees de installatie-instructies (cv-toestel, regelaar enzovoort) voor de installatie (→ hoofdstuk 2).
▶ Houd de veiligheids- en waarschu-wingsinstructies aan.
▶ Houd de nationale en regionale voorschriften, technische regels en richtlijnen aan.

- Het apparaat mag alleen door een vakman worden aangesloten en in werking gesteld.

- Om gevaren te voorkomen, mogen reparaties en onderhoud alleen worden uitgevoerd door een vakman. Ondeskundige herstellingen kunnen de gebruiker ernstige let-sels toebrengen.

- Sluit voorafgaande aan de installatie de watertoevoer af. Op de elektrische aansluitkabel mag geen spanning staan. Draai de zekeringen eruit of schakel ze uit.

- Open het apparaat nooit zonder eerst de stroomtoevoer naar het apparaat te hebben onderbroken.

- Sluit de doorstroomgeiser alleen op een koudwaterleiding aan.

- Sluit eerst het water aan, spoel het apparaat door en zorg dan pas voor de elektrische aansluiting.

- Houd u aan de wettelijke eisen en de aansluitvoorwaarden van de elektrici-teits- en waterleidingmaatschappij.

- Voer de installatie van het apparaat of de elektrische accessoires uit conform IEC60364-7-701 (DIN VDE 0100deel 701).

- De doorstroomgeiser is een apparaat van veiligheidsklasse I en moet worden aangesloten op de randaarde.

- Apparaten voor een vaste aansluiting moeten stevig wor-den aangesloten op de vaste leidingen/kabels. De leiding-/kabeldoorsnede moet voldoen aan het te installeren vermogen.

VOORZICHTIG:

Geaarde water-leidingen kunnen de in- druk wekken dat er randaarde aan-wezig is.

- Op de installatieplaats moet een alpolige onderbrekingsvoorziening met ten minste 3 mm opening tussen de contacten zijn aangebracht, hoofdstuk 4.

- Verzeker dat de maximum en minimum waterdruk van het instromend water volgens de door de fabrikant opgegeven waarden is (→ hoofdstuk 4).

- De waterinlaat van dit toestel mag niet verbonden zijn met voorverwarmd water van eender welk waterverwarmend systeem.

- De doorstroomgeiser is geschikt voor de aansluiting aan DVGW-gekeurde kunststofbuizen.

• Na installatie mogen onder spanning staande delen niet aangeraakt kunnen worden.
• Haal de stekker uit het stopcontact bij werkzaamheden aan de waterleiding. Na afronding van de werkzaamheden te werk gaan als bij de eerste ingebruikstelling.
• De aansluitkabel mag alleen door een door ons erkende klantenservice worden vervangen om gevaren te voorkomen. De stekker moet uit het stopcontact worden getrokken voordat de kabel wordt vervangen.
• Aan het apparaat mogen geen wijzigingen plaatsvinden.
• De warmwaterleiding kan heet worden. Attendeer kinderen daarop.
• Als de stroomaansluiting van dit apparaat beschadigd raakt, moet hij door de fabrikant of diens klantdienst of een andere bevoegde persoon worden vervangen om gevaren te vermijden.
• Gebruik geen schuurmiddelen of bijtende schoonmaakmiddelen.
• Gebruik geen stoomreiniger.
• Het ontkalken van het apparaat moet worden uitgevoerd door een vakman.

Veiligheid van huishoudelijke en soortgelijke elektrische toestellen

Ter voorkoming van gevaar door elektrische apparatuur gelden conform EN 60335-2-35 de volgende instructies: “Dit toestel kan door kinderen vanaf 3 jaar en ouder en door personen met verminderde fysische, sensorische of mentale capaciteiten of gebrek aan ervaring en kennis worden gebruikt, wanneer deze onder toezicht staan of voor wat betreft het veilig gebruik van het toestel zijn geïinstrueerd en de daaruit resulterende gevaren begrijpen. Kinderen mogen niet met het toestel spelen.

Reiniging en gebruikersonderhoud mo- gen niet door kinderen zonder toezicht worden uitgevoerd."

"Wanneer de netaansluitkabel wordt beschadigd, moet deze door de fabrikant of haar servicedienst of een gekwalificeerde persoon worden vervangen, om gevaar te vermijden."

Lees de installatie- en gebruikshandleiding goed door, handel ernaar en bewaar hem goed.

2 Montagehandleiding

Monteer de doorstroomgeiser zoals beschreven in het ge- deelte met afbeeldingen. Neem de aanwijzingen in de tekst in acht.

2.1 Uitpakken

• Controleer het nieuwe apparaat op eventuele transportschade!
• Gooi de verpakking en eventueel het oude apparaat conform de milieuvoorschriften weg.

Inhoud (Afb. 1)

1. Behuizing
2. Bevestiging (3 schroeven, 3 pluggen)
3. Verbruiksweergave (alleen bij TR4000 6 EB en TR4000 8 EB)
4. Bevestigingsbeugel

5. Bevestigingshoeken

6. Straalregelaar

7. Documentatie

2.2 Productbeschrijving

De elektronische doorstroomgeiser is voor gesloten (drukbestendige) aansluiting geschikt. Hij verwarmt het water terwijl het door het apparaat stroomt.

De doorstroomgeiser wordt ingeschakeld en verhit het water wanneer de warmwaterkraan wordt geopend. De geiser wordt weer uitgeschakeld wanneer u de waterkraan sluit.

Het apparaat mag niet met voorverwarmd water worden gebruikt, anders reageert de oververhittingsbeveiliging.

Deze montage- en gebruikshandleiding beschrijft de verschillende typen apparaten:

Hoog geplaatste apparaten:

• TR4000 6 EB en TR4000 8 EB: voor vaste elektrische aansluiting

Laag geplaatste apparaten:

• TR4000 4 ET en TR4000R 4 ET: met stekker aansluiten
- TR4000 5 ET, TR4000 6 ET en TR4000 8 ET: voor vaste elektrische aansluiting

Alleen voor apparaten met vaste aansluiting: Het apparaat voldoet aan IEC 61000-3-12.

Montagevoorbereiding (Afb. 2)

- Sluit voorafgaande aan de installatie de watertoevoer af. Op de elektrische aansluitkabel mag geen spanning staan. Draai de zekeringen eruit of schakel deze uit.

2.3 Voor alle apparaten

Voor de montage moet een vrije ruimte van ongeveer 60 mm in alle richtingen rondom het apparaat beschikbaar zijn.

• Neem de technische gegevens van het apparaat in acht.
• Breek de bevestigingsbeugel uit de achterzijde (A).

2.4 Alleen voor TR4000 4 ET en TR4000R 4 ET

• Breek ten behoeve van de toevoerleiding één van de uitsparingen aan de zijkant eruit (B1).
• Leid de toevoerleiding op de gewenste lengte door de uit-sparing naar buiten (B2).
• Belangrijk: Sluit het toestel alleen aan op een geaard stopcontact dat volgens de voorschriften is geïnstalleerd. Gebruik geen verlengkabel. Voorzie het toestel indien nodig van een langere kabel.

2.5 Alleen voor TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET en TR4000 8 EB (vaste aansluiting)

- Druk op de vergrendelingen boven en beneden (C1), verwijder vervolgens de kap (C2).

Wandmontage (Afb. 3)

2.6 Laag geplaatste apparaten

• Bevestig montagesjabloon D op de muur.
• Teken de gaten af, boor ze uit en duw de pluggen erin.
• Bevestig de bevestigingsbeugel met schroeven aan de muur (D1).

Alleen voor apparaten met vaste aansluiting:

- Leid de aansluitkabel door de kabelwartel, hang het apparaat in de bevestigingsbeugel en schroef het op de bevestigingshoek vast (D2).

Alleen voor apparaten met stekker:

- Hang het apparaat in de bevestigingsbeugel en schroef het vast op de bevestigingshoek (D3).

2.7 Hoog geplaatste apparaten

• Bevestig montagesjabloon E op de muur.
• Teken de gaten af, boor ze uit en duw de pluggen erin.
• Bevestig de bevestigingsbeugel aan de muur (E1).
• Leid de aansluitkabel door de kabelwartel, haak het apparaat in de bevestigingsbeugel en schroef het vast in de bevestigingshoek (E2).

2.8 Alleen voor TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET en TR4000 8 EB (vaste aansluiting)

• Bij elektrische aansluiting op stucwerk moeten de varianten van de kabeldoorvoer op de sjabloon in acht worden genomen.
• De kabelwartel moet de aansluitkabel goed omsluiten om deze tegen vocht te beschermen. Sluit bij beschadiging de opening waterdicht af.
• Gebruik de voor de montage bestemde gaten op de achterzijde.

Wateraansluiting (Afb. 4)

• Voor een connectie moeten de kraan en uitlaatfittings gekeurd zijn voor werking met een gesloten verwarmingssysteem (onder druk) met continu-stroom.
• Het apparaat is uitsluitend goedgekeurd voor het verwarmen van water met een specifieke elektrische weerstand van ≥ 1 300 Ωcm bij 15 °C. De specifieke waterweerstand kan worden opgevraagd bij de betreffende waterleidingmaat schappij.

2.9 Montage

• Let op de rechte plaatsing van de aansluitleidingen in de aansluitstukken.
• Draai de wartelmoeren op de aansluitstukken met een steeksleutel strak aan terwijl u ze met een tweede steeksleutel tegenhoudt.
• Een T-stuk (voor een drukbestendige aansluiting) en een flexibele aansluitslang zijn in speciaalzaken verkrijgbaar.
• Vervang om het sproeipatroon van de wateruitloop te wijzigen, de perlator uit de armatuur door de meegeleverde straalregelaar.

2.10 Temperatuur regelen

De toevoertemperatuur (in de winter eventueel lager) en druk- schommelingen kunnen de uitloop-temperatuur beïnvloeden.

• Draai voor hogere temperaturen de toevoerkraan voorzichtig dicht (F1).
• Meng voor lagere temperaturen koud water bij (F2).

Elektrische aansluiting (Afb. 5)

2.11 TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET en TR4000 8 EB (vaste aansluiting)

• Sluit het apparaat conform het bedradingsschema aan op de klemmenstrook.
• Plaats de kap en schuif deze op de achterwand van het apparaat, zodat de vergrendelingen boven en beneden in elkaar sluiten.

2.12 TR4000 4 ET en TR4000R 4 ET

Aansluitkabel vervangen:

- De aansluitkabel mag alleen door een door ons erkende klantenservice worden vervangen om gevaren te voorkomen. De stekker moet uit het stopcontact worden getrokken voordat de kabel wordt vervangen.

2.13 Voor alle apparaten

- De doorstroomgeiser ontluchten: draai de warmwaterkraan volledig open en laat het apparaat ongeveer een minuut doorspoelen (G) totdat er geen luchtbellen meer uit komen.

3 N a d e m o n t

3.1 TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET en TR4000 8 EB (vaste aansluiting)

• Schakel de zekeringen weer in.

3.2 TR4000 4 ET en TR4000R 4 ET

Eerste ingebruikname (Afb. 6)

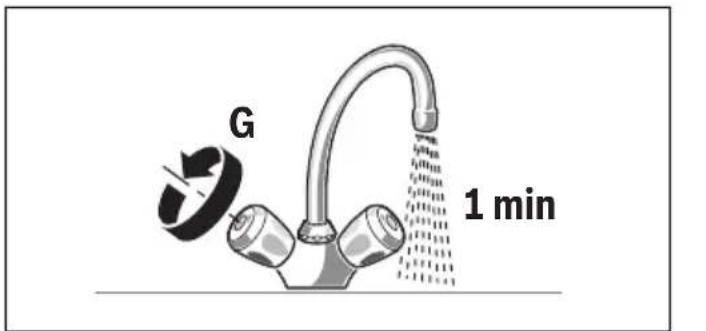

3.3 Startspoeling

- Open de warmwaterkraan en tap ten minste 1 minuut lang (debiet van ten minste 2 liter per minuut) water. Pas daarna (beveiliging) begint het apparaat te verwarmen.

i

Info : Wordt het tappen van water voortijdig beeindigd, dan verwarmt het apparaat niet. Open de warmwaterkraan opnieuw en tap ten minste 1 minuut lang water.

Tip: start het apparaat door onvoldoende debiet niet, verwijder dan de perlator, straalregelaar of een dergelijke voorziening en herhaal het proces.

Belangrijk: produceert de doorstroomgeiser vanwege een te lage waterdruk in de huisinstallatie onvoldoende debiet:

• Schakel de zekeringen uit of trek de stekker uit het stopcontact.
  • Verwijder de debietbegrenzer (H1–H4).

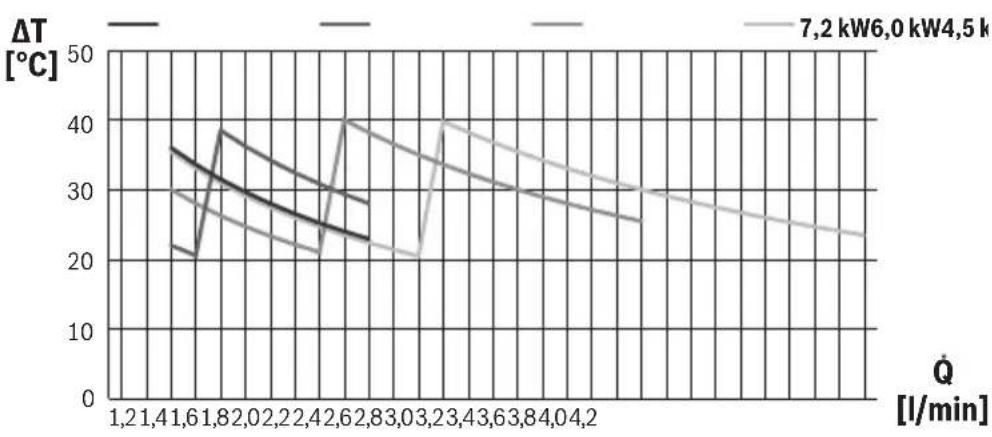

3.4 Temperatuur regelen

De toevoertemperatuur (in de winter eventueel lager) en drukschommelingen kunnen de uitlooptemperatuur beïnvloeden (zie afbeelding 4, links: drukbestendig [gesloten], rechts: drukloos [open]).

• Draai voor hogere temperaturen de toevoerkraan voorzichtig dicht (F1).
• Meng voor lagere temperaturen koud water bij (F2).

- Overhandig de gebruiker de montage- en gebruikshandleiding en geef uitleg bij het apparaat.

Type		TR4000 4ETTR4000R 4ETLageplaatsing	TR4000 5ETLageplaatsing	TR4000 6ETLageplaatsing	TR4000 8ETLageplaatsing	TR4000 6EBHogeplaatsing	TR4000 8EBHogeplaatsing
Constructie		druk-bestendig	druk-bestendig	druk-bestendig	druk-bestendig	druk-bestendig	druk-bestendig
Vermogen	[kW]	3,6	4,5	6	7,2	6	7,2
Elektrische aansluiting [V] 230	230 230 230	230 230
Minimale leidingdiameter	[mm2]	1,5	2,5	4	4	4	4
N o m	i	n a l		e	s	t r o
Zekering	[A]	16	20	32	32	32	32
Schroefdraad wateraansluiting	[Duim]	G 3/8 G 3/8 G 3/8 G 3/8 G 1/2 G 1/2
Max. toevoertemperatuur	[°C]	20	20	20	20	20	20
Warmwatervermogen.Bij toevoertemp.van 12 °C tot 38 °C	[l/min]	1,9 2,4 3,2 3,9 3,2 3,9
Veiligheidsklasse	IP	24	24	24	24	24	24
Inschakeldruk (zonder DMB)	[bar]	< 0,3	< 0,3	< 0,3	< 0,3	< 0,3	< 0,3
Inschakeldebiet	[l/min]	1,8	1,8 / 1,9	1,8 / 2,1	1,8 / 2,3	1,8 / 2,1	1,8 / 2,3
Uitschakeldebiet	[l/min]	1,6	1,6 / 1,7	1,6 / 2,0	1,6 / 2,2	1,6 / 2,0	1,6 / 2,2
Doorstroom begrenzing bij	[l/min]	2	2	3	4	3	4
Gewicht	[kg] 1,1	1,1 1,1 1,1 1,1 1,1
Toepassingsbereik in water: specifieke elektrische weerstand bij 15 °C	[Ωcm]	≥ 1 300	≥ 1 300	≥ 1 300	≥ 1 300	≥ 1 300	≥ 1 300
Nominale druk	[MPa (bar)]	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)
Met stekker		√	-	-	-	-	-
Vaste aansluiting		-	√	√	√	√	√
Energie-efficiëntieklasse		A	A	A	A	A	A
Capaciteitsprofiel		XXS	XXS	XXS	XXS	XXS	XXS
Jaarlijks energieverbruik	[kWh]	475	477	474	475	474	475
Dagelijks stroomverbruik	[kWh]	2,180	2,190	2,170	2,180	2,170	2,180
Geluidsniveau	[dB]	15	15	15	15	15	15
Warmwaterbereidingenergie-efficiëntie	[%]	39	39	39	39	39	39

De uitlaattemperatuur van de kraan is afhankelijk van het debiet van het water:

5 Gebruikshandleiding

A.u.b. de uitvoerige veiligheidsinstructies aan het begin van deze handleiding lezen en ze in acht nemen!

- Belangrijk: Het apparaat nooit aan vorst blootstellen!

WAARSCHUWING:

Gevaar voor een elektrische schok!

Schakel bij een defect onmiddellijk de stroom uit (TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET, TR4000 8 EB) of trek de stekker uit het stopcontact (TR4000 4 ET, TR4000R 4 ET).

- Bij een lekkage aan het apparaat onmiddellijk de koud watertoevoer afsluiten.

6 Bediening

De elektronische doorstroomgeiser uit deze serie werkt automatisch.

6.1 Inschakelen

- Open de kraan volledig. De doorstroomgeiser schakelt zichzelf in. Het water wordt verwarmd terwijl het door het apparaat stroomt. De hoog geplaatste apparaten TR4000 6 EB en TR4000 8 EB zijn uitgerust met een automatische verbruiksweergave. De verbruiksweergave brandt op half vermogen geel en op vol vermogen rood, afhankelijk van het waterdebiet.

6.2 Uitschakelen

- Draai de waterkraan dicht, het apparaat schakelt zichzelf uit.

6.3 Watertemperatuur regelen

• Draai de waterkraan heelmaal open, het apparaat schakelt zichzelf in.
• Verlaag nu door een vermindering van de doorstroomhoeveelheid de temperatuur van het water.

Info: In de winter kan het bij een lagere toevoertemperatuur van het koude water gebeuren dat de uitstroomtemperatuur niet wordt bereikt. Ga te werk zoals beschreven onder "Wateraansluiting".

7 R e i n i g i n

Gebruik geen schuurmiddelen of bijtende schoonmaakmiddelen.

Gebruik geen stoomreiniger.

• Neem de buitenkant van het apparaat af met een mild reini-gingsmiddel.
• Reinig de straalregelaar van vuil- en kalkafzettingen.

8 0 n d e r h o u

Om risico's te voorkomen, mogen reparatie- en onderhoudswerkzaamehden alleen door een goedgekeurde klantenservice worden uitgevoerd.

- Koppel het apparaat bij alle werkzaamheden los van het elektriciteitsnet en sluit de watertoevoer af.

9 K I a n t e n s

Wanneer u de hulp van de klantenservice inroept, dient u het E-nr. en FD-nr. van uw apparaat door te geven.

U vindt de nummers tussen de twee aansluitkoppelstukken van de doorstroomgeiser.

10 Milieubescherming/afvalverwerking

Milieubescherming is een ondernemingsprincipe van de Bosch Groep. Productkwaliteit, economische rendabiliteit en milieubescherming zijn gelijkwaardige doelen voor ons. Milieuwet- en regelgeving worden strikt nageleefd. Ter bescherming van het milieu passen wij, met inachtneming van bedrijfseconomische aspecten, de best mogelijke technieken en materialen toe.

Verpakking

Bij het verpakken zijn we betrokken bij de landspecifieke recyclingsystemen, die een optimale recycling waarborgen. Alle gebruikte verpakkingsmaterialen zijn milieuvriendelijk en recyclebaar.

Recyclen

Oude producten bevatten materialen die gerecycled kunnen worden.

De componenten kunnen gemakkelijk worden gescheiden en kunststoffen zijn gemarkeerd. Daardoor kunnen ze worden gesorteerd en voor recycling of afvalverwerking worden afgegeven.

Niet meer te gebruiken elektrische en elektronische apparaten moeten gescheiden worden ingezameld en aan een milieuvriendelijke afvalverwerking worden aangeboden (Europese richtlijn betreffende elektrische en elektronische afgedankte apparaten).

Gebruik voor het afvoeren van elektrische en

Batterijen mogen niet met het huishoudelijk afval worden afgevoerd. Lege batterijen moeten via de voorgeschreven inzamingssystemen worden afgevoerd.

11 Garantievoorwaarden

Op dit apparaat zijn de door onze landelijke dealer afgegeven garantievoorwaarden van toepassing van het land waar het apparaat is aangeschaft. U kunt de garantievoorwaarden op elk moment opvragen via de speciaalzaak waar u het apparaat hebt aangeschaft, of rechtstreeks bij onze landelijke dealer. Boven-

dien zijn de garantievoorwaarden ook opgenomen op het internet op het aangegeven webadres. Om eanspraak te kunnen maken op de garantie, dient in elk geval het bewijs van aankoop overlegd te worden.

Wijzigingen voorbehouden.

12 Wat te doen bij een storing?

WAARSCHUWING:

Let op!

Reparaties mogen uitsluitend worden uitgevoerd door een installateur. U loopt een groot risico indien het apparaat op ondeskundige wijze wordt gerepareerd.

Als uw apparaat niet werkt zoals gewenst, ligt dit vaak slechts aan een kleinigheid. Controleer of u met de volgende aanwijzingen de storing zelf kunt verhelpen. U vermijdt daardoor de kosten voor onnodige werkzaamheden van de klantenservice.

Storing Oorzaak Oplossing Wie
Het apparaat start (verwarmt) niet, er stroomt geen warm water.	De zekering in de huisinstallatie is geactiveerd.	De zekering in de huisinstallatie controleren. Klant
	Stroomuitval of eerste ingebruikname.	Startspoeling:Open de warmwaterkraan en tap ten minste30 seconden lang (debiet van ten minste 2 liter per minuut) water. Pas daarna (zekering) begint het apparaat te verwarmen.Start het apparaat vanwege het te lage debiet niet, de perlator, douchekop of iets dergelijks verwijderen en het proces herhalen.	Klant
	De luchtherkenning in het apparaat herkent lucht in het water en schakelt het verwarmingsvermogen voor korte tijd uit.
De gewenste uitlooptemperatuur wordt in de winter niet meer bereikt.	De toevoertemperatuur is ge- daald.	Verminder de waterhoeveelheid met de waterkraan tot de gewenste warmwatertemperatuur wordt bereikt.	Klant
Te geringe doorstroming van water.	De zeef in de waterkraan of in de douchekop is verstopt.	Verwijder de zeef en reinig of ontkalk deze. Klant
	De zeef in het verwarmingsblok is verstopt.	Demonteer de zeef, reinig hem en monteer hem op-nieuw. Spoel het apparaat. Herhaal indien nodig deze procedure net zolang, totdat er geen deeltjes meer aanwezig zijn in de zeef.	Vakman
Het water wordt niet vol-doende warm.	De zekeringautomaat in het toestel is geactiveerd.	Laat de zekeringautomaat in het toestel door een vakman controleren. Controleer de toegestane toevoertemperatuur.	Vakman
	Te hoge doorstroming en/of te lage koudwater-toevoer-temperatuur.	Door een vakman:Laat de doorstroming via het hoekklep regelen. Controleer de doorstroombegrenzer of pas een kleinere toe.	Vakman

Neem contact op met de klantenservice als de storing niet kon worden verholpen.

13 Informatie inzake gegevensbescherming

Wij, Bosch Thermotechniek B.V., Zweedsestraat 1, 7418 BG Deventer, Nederland verwerken product- en installatie-informatie, technische - en aansluitgegevens, communicatiegegevens, productregistraties en historische klantgegevens om productfunctionaliteit te realiseren (art. 6 (1) subpar. 1 (b) AVG) om aan onze plicht tot producttoezicht te voldoen en om redenen van productveiligheid en beveiliging (art. 6 (1) subpar. 1 (f) AVG), vanwege onze rechten met betrekking tot garantie- en productregistratievragen (art. 6 (1) subpar. 1 (f) AVG), voor het analyseren van de distributie van onze producten en om te voorzien in geïndividu-aliseerde informatie en aanbiedingen gerelateerd aan het product (art. 6 (1) subpar. 1 (f) AVG). Om diensten te verlenen zoals verkoop- en marketing, contractmanagement, betalings-verwerking, ontwikkeling, data hosting en telefonische diensten kunnen wij gegevens ter beschikking stellen en overdragen aan externe dienstverleners en/of bedrijven gelieerd aan Bosch. In bepaalde gevallen, maar alleen indien een passende gegevensbeveiliging is gewaarborgd, kunnen persoonsgegevens worden overgedragen aan ontvangers buiten de Europese Economische Ruimte (EER). Meer informatie is op aanvraag beschikbaar. U kunt contact opnemen met onze Data Protection Officer onder: Data Protection Officer, Information Security and Privacy (C/ISP), Robert Bosch GmbH, Postfach 30 02 20, 70442 Stuttgart, DUITSLAND.

U heeft te allen tijde het recht om bezwaar te maken tegen de verwerking van uw persoonsgegevens conform art. 6 (1) subpar. 1 (f) AVG om redenen met betrekking tot uw specifieke situatie of voor direct marketing-doeleinden. Neem voor het uitoefenen van uw recht contact met ons op via [e-mail]. Voor meer informatie, scan de QR-code.
