| Marke | Bosch |
| Modell | TR4000 |
| Produkttyp | Elektronischer Durchlauferhitzer |
| Installationstyp | Unter- oder Überwaschbecken je nach Modell |
| Leistung (kW) | 3,6 / 4,5 / 6 / 7,2 je nach Modell |
| Stromversorgung | 230 V ~ |
| Nennstrom | Bis zu 31,3 A |
| Sicherungsschutz | 16 bis 32 A je nach Modell |
| Nenndruck | 10 bar (1 MPa) |
| Gewicht | 1,1 kg |
| Schutzart | IP24 |
| Max. Zulauftemperatur | 20 °C |
| Energieeffizienzklasse | A |
| Jährlicher Energieverbrauch | Ca. 475 kWh |
| Schallleistungspegel | 15 dB(A) |
| Zapfprofil | XXS |
| Wasseranschluss | G 3/8" oder G 1/2" je nach Modell |
| Durchflussbegrenzer | Vorhanden (Regelung möglich) |
| Hauptfunktionen | Automatische Aufheizung, Betriebsanzeige bei bestimmten Modellen, Überhitzungssicherung, druckbeständig |
| Wartung | Außen mit mildem Reinigungsmittel reinigen, Sieb des Strahlreglers reinigen |
Häufig gestellte Fragen - TR4000 BOSCH
Benutzerfragen zu TR4000 BOSCH
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Chauffe-eau et chaudière kostenlos im PDF-Format! Finden Sie Ihr Handbuch TR4000 - BOSCH und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. TR4000 von der Marke BOSCH.
BEDIENUNGSANLEITUNG TR4000 BOSCH
Inhaltsverzeichnis 1 Sicherheitshinweise
1 Sicherheitshinweise....2
2 Montageanleitung....4
2.1 Auspacken 4
2.2 Produktbeschreibung ....5
2.3 Für alle Geräte 5
2.4 Nur für TR4000 4 ET und TR4000R 4 ET.....5
2.5 Nur für TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET und TR4000 8 EB (Festanschluss)....5
2.6 Untertischgeräte 5
2.7 Übertischgeräte 5
2.8 Nur für TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET und TR4000 8 EB (Festanschluss) ....5
2.9 Montage....5
2.10 Temperatur regeln .....6
2.11 TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET und TR4000 8 EB (Festanschluss)....6
2.12 TR4000 4 ET und TR4000R 4 ET .....6
2.13 Für alle Geräte 6
3 Nach der Montage....6
3.1 TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET und TR4000 8 EB (Festanschluss)....6
3.2 TR4000 4 ET und TR4000R 4 ET .....6
3.3 Startspülung....6
3.4 Temperatur regeln 6
4 Technische Daten....7
5 Gebrauchsanleitung....8
6 Bedienung....8
6.1 Einschalten....8
6.2 Ausschalten....8
6.3 Wassertemperatur regulieren....8
7 Reinigung 8
8 Wartung....8
9 Kundendienst....9
10 Umweltschutz/Entsorgung....9
11 Garantiebedingungen....9
13 Datenschutzhinweise 11
Dieses Gerät ist nur für den Hausgebrauch und ähnliche Zwecke bestimmt.
- Das Gerät wie in Text und Bild beschrieben montieren und bedienen. Wir übernehmen keine Haftung für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen.
- Dieses Gerät ist für den Gebrauch bis zu einer Höhe von 2 000 m über dem Meeresspiegel bestimmt.
- Das Gerät nur in einem frostfreien Raum installieren und lagern (Restwasser).
- Das Gerät ist für Duschanwendungen nicht geeignet.

WARNUNG:
Stromschlaggefahr!
Schalten Sie im Fehlerfall sofort die Netzspannung ab (TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET, TR4000 8 EB) oder ziehen Sie den Netzstecker (TR4000 4 ET, TR4000R 4 ET). Bei einer Undichtigkeit am Gerät sofort die Kaltwasserzuleitung schließen.
Diese Installationsanleitung richtet sich an Fachleute für Wasserinstallationen, Heizungs- und Elektrotechnik. Die Anweisungen in allen Anleitungen müssen eingehalten werden. Bei Nichtbeachten können Sachschäden und Personen-
schäden bis hin zur Lebensgefahr ent- stehen.
▶ Installationsanleitungen (Wärmeerzeuger, Heizungsregler, usw.) vor der Installation lesen.
▶ Sicherheits- und Warnhinweise beachten ( kapitel 2).
▶ Nationale und regionale Vorschriften, technische Regeln und Richtlinien beachten.
- Das Gerät nur von einem Fachmann anschließen und in Betrieb nehmen lassen.
- Um Gefährdungen zu vermeiden, dürfen Reparaturen und Wartung nur von einem Fachmann durchgeführt werden. Unsachgemäße Reparaturen können zu schweren Verletzungen des Benutzers führen.
- Vor der Montage die Wasserzuleitung absperren. Das elektrische Anschlusskabel muss spannungsfrei sein. Sicherungen herausdrehen oder ausschalten.
- Öffnen Sie niemals das Gerät, ohne die Stromzufuhr zum Gerät unterbrochen zu haben.
- Den Durchlauferhitzer nur an eine Kaltwasserleitung anschließen.
- Erst den Wasseranschluss vornehmen, das Gerät spülen und danach den Elektroanschluss durchführen.
• Die gesetzlichen Vorschriften, die Anschlussbedingungen der Elektrizitäts-
und Wasser-Versorgungsunternehmen einhalten.
- Bei Installation des Gerätes oder des elektrischen Zubehörs die IEC60364-7-701 (DIN VDE 0100 Teil 701) einhalten.
- Der Durchlauferhitzer ist ein Gerät der Schutzklasse I und muss an den Schutzleiter angeschlossen werden.
- Festanschlussgeräte müssen dauerhaft an fest verlegte Leitungen angeschlossen werden. Der Leitungsquerschnitt muss der zu installierenden Leistung entsprechen.

VORSICHT:
Geerdete Wasserleitungen können das Vorhandensein eines Schutzleiters vortäuschen.
- Installationsseitig muss eine allpolige Trennvorrichtung mit mindestens 3 mm Kontaktöffnung eingebaut sein, →kapitel 4.
- Überprüfen Sie, ob der Wassereingangsdruck, maximum und minimum, mit den Herstelleranforderungen übereinstimmt (→ kapitel 4).
- Der Kaltwasser Zulauf des Gerätes darf nicht mit Anschlüssen anderer Warmwasser Systeme verbunden werden.
-
Der Durchlauferhitzer ist für den Anschluss an DVGW-geprüfte Kunststoffrohre geeignet.
-
Nach der Montage dürfen keine spannungsführenden Teile berührbar sein.
- Bei Arbeiten am Wassernetz das Gerät vom elektrischen Netz trennen. Nach Abschluss der Arbeiten wie bei der ersten Inbetriebnahme vorgehen.
• Die Anschlussleitung darf nur von einem von uns konzessionierten Kundendienst ausgewechselt werden, um Gefährdungen zu vermeiden. Der Netzstecker muss vor dem Wechsel gezogen sein. - Am Gerät dürfen keine Veränderungen vorgenommen werden.
- Das Warmwasserrohr kann heiß werden. Kinder darauf hinweisen.
- Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
- Keine Scheuermittel oder anlösende Reinigungsmittel verwenden.
- Keinen Dampfreiniger benutzen.
- Das Entkalken des Gerätes darf nur durch einen Fachmann erfolgen.
Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke
Zur Vermeidung von Gefährdungen durch elektrische Geräte gelten entsprechend EN 60335-2-35 folgende Vorgaben:
„Dieses Gerät kann von Kindern ab 3 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.“ „Wenn die Netzanschlussleitung beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.“
Die Montage- und Gebrauchsanleitung bitte sorgfältig durch lesen, da-nach handeln und aufbewahren!
2 Montageanleitung
Montieren Sie den Durchlauferhitzer, wie im Bildteil beschrieben. Beachten Sie die Hinweise im Text.
2.1 Auspacken
- Das neue Gerät auf Transportschäden kontrollieren!
- Verpackung und gegebenenfalls Altgerät umweltgerecht entsorgen.
Lieferumfang (Bild 1)
- Gehäuse
- Befestigung (3 Schrauben, 3 Dübel)
- Betriebsanzeige (nur bei TR4000 6 EB und TR4000 8 EB)
- Montagebügel
- Montagewinkel
- Strahlregler
- Schriftgut
2.2 Produktbeschreibung
Der elektronische Durchlauferhitzer ist für geschlossenen (druckfesten) Anschluss geeignet. Er erwärmt das Wasser, während es durch das Gerät fließt.
Der Durchlauferhitzer schaltet sich ein und erhitzt das Wasser, wenn der Warmwasserhahn geöffnet wird. Er schaltet sich wieder aus, wenn Sie den Wasserhahn schließen.
Das Gerät darf nicht mit vorgewärmten Wasser betrieben werden, sonst löst die Übertemperatursicherung aus.
Diese Montage- und Gebrauchsanleitung beschreibt verschiedene Gerätetypen:
Übertischgeräte:
• TR4000 6 EB und TR4000 8 EB: für elektrischen Festanschluss
Untertischgeräte:
- TR4000 4 ET und TR4000R 4 ET: mit Netz stecker anschließen
- TR4000 5 ET, TR4000 6 ET und TR4000 8 ET: für elektrischen Festanschluss
Nur für Geräte mit Festanschluss:
Das Gerät stimmt mit IEC 61000-3-12 überein.
Montagevorbereitung (Bild 2)
- Vor der Montage die Wasserzuleitung absperren. Das elektrische Anschluss kabel muss spannungsfrei sein. Sicherungen herausdrehen oder ausschalten.
2.3 Für alle Geräte
Für die Montage muss ein Freiraum von ca. 60 mm nach allen Seiten um das Gerät vorhanden sein.
- Technische Gerätedaten beachten.
- Montagebügel aus der Rückwand ausbrechen (A).
2.4 Nur für TR4000 4 ET und TR4000R 4 ET
- Für die Zuleitung eine der seitlich vorgesehenen Aussparungen ausbrechen (B1).
• Die Zuleitung auf die gewünschte Länge durch die Aussparung nach außen führen (B2). - Wichtig: Das Gerät nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose anschließen. Kein Verlänge rungskabel verwenden. Wenn erforderlich, Gerät mit längerer Leitung ausrüsten.
2.5 Nur für TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET und TR4000 8 EB (Festanschluss)
- Verriegelungen oben und unten drücken (C1), dann Gehäusedeckel abnehmen (C2).
Wandmontage (Bild 3)
2.6 Untertischgeräte
- Montageschablone D an der Wand befestigen.
- Löcher anzeichnen, bohren und Dübel einsetzen.
- Den Montagebügel mit den Schrauben an der Wand anbringen (D1).
Nur für Geräte mit Festanschluss:
- Anschlusskabel durch die Kabeltülle führen, Gerät in den Montagebügel einhängen und am Montagewinkel anschrauben (D2).
Nur für Geräte mit Netzstecker:
- Gerät in den Montagebügel einhängen und am Montagewinkel anschrauben (D3).
2.7 Übertischgeräte
- Montageschablone E an der Wand befestigen.
- Löcher anzeichnen, bohren und Dübel einsetzen.
- Montagebügel an der Wand befestigen (E1).
- Anschlusskabel durch die Kabeltülle führen, Gerät in den Montagebügel einhängen und am Montagewinkel anschrauben (E2).
2.8 Nur für TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET und TR4000 8 EB (Festanschluss)
- Bei elektrischem Anschluss auf Putz sind die Varianten der Zuleitungsdurchführung auf der Montageschablone zu beachten.
• Die Kabeltülle muss das Anschlusskabel fest umschließen, um den Feuchtigkeitsschutz zu gewährleisten. Bei Beschädigung die Öffnung wasserfest verschließen.
• Die für die Montage vorgesehenen Öffnungen in der Rückwand verwenden.
Wasseranschluss (Bild 4)
- Müssen Wasseranschluss und –armatur für die Verwendung mit einem druckfesten Durchlauferhitzer geeignet sein.
- Das Gerät ist nur für die Erwärmung von Wasser mit einem spezifischen elektrischen Widerstand von ≥ 1 300 Ωcm bei 15 °C zugelassen. Der spezifische Wasserwiderstand kann bei dem zuständigen Wasser-Versorgungsunternehmen erfragt werden.
2.9 Montage
- Auf den axialen Sitz der Anschlussrohre in den Stutzen achten.
-
Überwurfmuttern an den Stutzen mit einem Maulschlüssel fest anziehen und mit geeignetem Maulschlüssel gegenhalten.
-
T-Stück (für den druckfesten Anschluss) und flexibler Anschlussschlauch sind im Fachhandel erhältlich.
- Um das Strahlbild des Wasserauslaufs zu verändern, den Perlator aus der Armatur durch den beigelegten Strahlregler ersetzen.
2.10 Temperatur regeln
Die Zulauftemperatur (im Winter eventuell niedriger) und Druckschwankungen können die Auslauftemperatur beeinflussen.
- Für höhere Temperaturen das Ventil gefühlvoll zudrehen(F1).
- Für niedrigere Temperaturen Kaltwasser zumischen (F2).
Elektroanschluss (Bild 5)
2.11 TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET und TR4000 8 EB (Festanschluss)
- Gerät entsprechend dem Anschlussschema an der Klemm-leiste anschließen.
- Gehäusedeckel aufsetzen und auf die Geräterückwand aufschieben, sodass die Verriegelungen oben und unten einrasten.
2.12 TR4000 4 ET und TR4000R 4 ET
Wechseln der Anschlussleitung:
• Die Anschlussleitung darf nur von einem von uns konzessionierten Kundendienst ausgewechselt werden, um Gefährdungen zu vermeiden. Der Netzstecker muss vor dem Wechsel gezogen sein.
2.13 Für alle Geräte
- Den Durchlauferhitzer entlüften: Dazu Warm-wasserhahn ganz öffnen und das Gerät etwa 1 Minute durchspülen (G), bis keine Blasen mehr austreten.

3 Nach der Montage
3.1 TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET und TR4000 8 EB (Festanschluss)
- Sicherungen einschalten.
3.2 TR4000 4 ET und TR4000R 4 ET
- Netzstecker einstecken.
Erstinbetriebnahme (Bild 6)
3.3 Startspülung

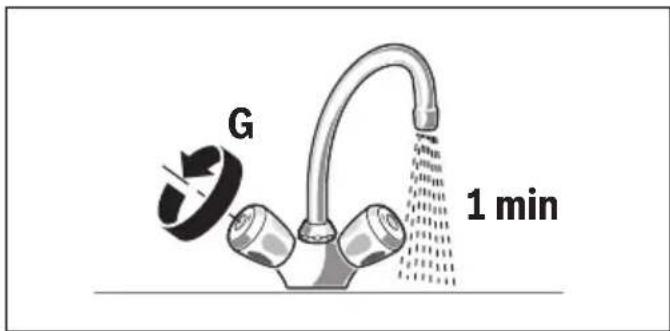

- Warmwasserhahn öffnen und mindestens 1 Minute lang (Durchfluss mindestens 2 Liter pro Minute) Wasser beziehen. Erst dann (Sicherheit) beginnt das Gerät zu heizen.
i
Info: Wird der Wasserbezug vorzeitig abgebrochen, heizt das Gerät nicht. Warmwasserhahn erneut öffnen und mindestens 1 Minute lang Wasser beziehen.
Tipp: Startet das Gerät aufgrund von zu geringem Durchfluss nicht, Perlator, Strahlregler oder Ähnliches zum Starten entfernen und Vorgang wiederholen.
Wichtig: Erreicht der Durchlauferhitzer aufgrund von zu geringem Wasserleitungsdruck in Ihrer Hausinstallation keinen genügenden Durchfluss:
- Sicherungen ausschalten bzw. Netzstecker ziehen.
• Durchflussmengenbegrenzer entfernen (H1–H4).
3.4 Temperatur regeln
Die Zulauftemperatur (im Winter eventuell niedriger) und Druckschwankungen können die Auslauftemperatur beeinflussen (siehe Bild 4, links: druckfest [geschlossen], rechts: drucklos [offen]).
• Für höhere Temperaturen das Ventil gefühlvoll zudrehen (F1).
- Für niedrigere Temperaturen Kaltwasser zumischen (F2).
- Bitte dem Benutzer die Montage- und Gebrauchsanleitung übergeben und das Gerät erklären.
4 Technische Daten
| Typ | TR4000 4 ET TR4000R 4 ET Untertisch | TR4000 5 ET Untertisch | TR4000 6 ET Untertisch | TR4000 8 ET Untertisch | TR4000 6 EB Übertisch | TR4000 8 EB Übertisch | |
| Bauart druckfest druckfest druckfest druckfest druckfest | |||||||
| Leistung | [kW] | 3,6 | 4,5 | 6 | 7,2 | 6 | 7,2 |
| Elektroanschluss [V] 230 230 | 230 230 230 230 | ||||||
| Mindestens Leitungsquerschnitt | [mm2] 1,5 2,5 4 4 4 4 | ||||||
| Nennstrom | [A] | 15,7 | 19,1 | 26 | 31,3 | 26 | 31,3 |
| Absicherung | [A] | 16 | 20 | 32 | 32 | 32 | 32 |
| Wasseranschluss Gewinde | [Zoll] | G 3/8 | G 3/8 | G 3/8 | G 3/8 | G 1/2 | G 1/2 |
| Zulauftemp. max. | [°C] | 20 | 20 | 20 | 20 | 20 | 20 |
| Warmwasserleistung bei Zulauftemp. von 12 °C bis 38 °C | [l/min] | 1,9 2,4 3,2 | 3,9 3,2 3,9 | ||||
| Schutzart | IP | 24 | 24 | 24 | 24 | 24 | 24 |
| Einschaltfließdruck (ohne DMB) | [bar] | <0,3 | <0,3 | <0,3 | <0,3 | <0,3 | <0,3 |
| Einschaltdurchfluss | [l/min] | 1,8 | 1,8 / 1,9 | 1,8 / 2,1 | 1,8 / 2,3 | 1,8 / 2,1 | 1,8 / 2,3 |
| Ausschaltdurchfluss | [l/min] | 1,6 | 1,6 / 1,7 | 1,6 / 2,0 | 1,6 / 2,2 | 1,6 / 2,0 | 1,6 / 2,2 |
| Durchflussbegrenzung bei | [l/min] | 2 | 2 | 3 | 4 | 3 | 4 |
| Gewicht | [kg] 1,1 | 1,1 1,1 | 1,1 1,1 1,1 | ||||
| Einsatzbereich in Wässern: spezifischer elektrischer Widerstand bei 15 °C | [Ωcm] | ≥1 300 | ≥1 300 | ≥1 300 | ≥1 300 | ≥1 300 | ≥1 300 |
| Nenndruck | [MPa (bar)] | 1,0 (10,0) | 1,0 (10,0) | 1,0 (10,0) | 1,0 (10,0) | 1,0 (10,0) | 1,0 (10,0) |
| Steckerfertig | √ | - | - | - | - | - | |
| Festanschluss | - | √ | √ | √ | √ | √ | |
| Energieeffizienzklasse | A | A A A A A | |||||
| Lastprofil | XXS | XXS | XXS | XXS | XXS | XXS | |
| Jahresenergieverbrauch | [kWh] | 475 | 477 | 474 | 475 | 474 | 475 |
| Täglicher Stromverbrauch | [kWh] | 2,180 | 2,190 | 2,170 | 2,180 | 2,170 | 2,180 |
| Schallleistungspegel | [dB] | 15 | 15 | 15 | 15 | 15 | 15 |
| Warmwasserbereitungs-Energieeffizienz | [%] | 39 | 39 | 39 | 39 | 39 | 39 |

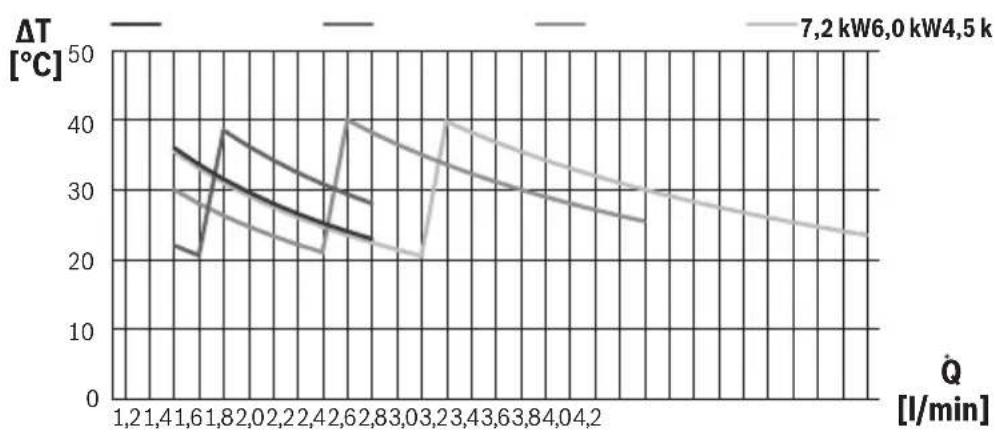

Die Auslauftemperatur am Wasserhahn ist abhängig von der Durchflussmenge des Wassers:

line
| Q̇ [l/min] | 7.2 kW6.0 kW4.5 k | 7.2 kW6.0 kW4.5 k | | --------- | ----------------- | ----------------- | | 1.2 | 37 | 30 | | 1.4 | 35 | 28 | | 1.6 | 33 | 26 | | 1.8 | 31 | 24 | | 2.0 | 29 | 22 | | 2.2 | 27 | 20 | | 2.4 | 25 | 18 | | 2.6 | 23 | 16 | | 2.8 | 21 | 14 | | 3.0 | 19 | 12 | | 3.2 | 17 | 10 | | 3.4 | 15 | 8 | | 3.6 | 13 | 6 | | 3.8 | 11 | 4 | | 4.0 | 9 | 2 | | 4.2 | 7 | 0 |5 Gebrauchsanleitung
Bitte die ausführlichen Sicherheitshinweise am Anfang dieser Anleitung durchlesen und beachten!
• Wichtig: Das Gerät niemals Frost aussetzen!

WARNUNG:
Stromschlaggefahr!
Schalten Sie im Fehlerfall sofort die Netzspannung ab (TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET, TR4000 8 EB) oder ziehen Sie den Netzstecker (TR4000 4 ET, TR4000R 4 ET).
- Bei einer Undichtigkeit am Gerät sofort die Kaltwasserzuleitung schließen.
6 Bedienung
Die elektronischen Durchlauferhitzer dieser Baureihe arbeiten automatisch.
6.1 Einschalten
- Den Wasserhahn ganz öffnen. Der Durchlauferhitzer schaltet sich ein. Das Wasser wird erhitzt, während es durch das Gerät fließt. Die Übertischgeräte TR4000 6 EB und TR4000 8 EB sind mit einer automatischen Betriebsanzeige ausgestattet. Die Betriebsanzeige leuchtet bei halber Leistung gelb und bei voller Leistung rot, abhängig von der Wasserdurchflussmenge.
6.2 Ausschalten
- Den Wasserhahn schließen, das Gerät schaltet sich aus.
6.3 Wassertemperatur regulieren
- Wasserhahn ganz öffnen, das Gerät schaltet ein.
- Nun durch Reduzierung der Durchflussmenge des Wassers die Temperatur erhöhen.

Info: Im Winter kann es bei einer niedrigeren Kaltwasser-Zulauftemperatur vorkommen, dass die Auslauftemperatur nicht erreicht wird. Bitte wie unter „Wasseranschluss“ beschrieben vorgehen.
7 R e i n i g u n
Keine Scheuermittel oder anlösende Reinigungsmittel verwenden.
Keinen Dampfreiniger benutzen.
- Gerät außen mit einem milden Reinigungsmittel abwischen.
- Sieb im Strahlregler von Schmutz- und Kalkablagerungen reinigen.
8 W a r t u n g
Um Gefährdungen zu vermeiden, dürfen Reparaturen und Wartungsarbeiten nur von einem von uns konzessionierten Kundendienst durchgeführt werden.
- Bei allen Arbeiten das Gerät vom elektrischen Netz trennen und den Wasserzulauf absperren.
9 Kundendienst
Wenn Sie den Kundendienst anfordern, geben Sie bitte die E-Nr. und die FD-Nr. Ihres Gerätes an.
Sie finden die Nummern zwischen den beiden Wasseranschlussstutzen des Durchlauferhitzers.
10 Umweltschutz/Entsorgung
Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe.
Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz werden strikt eingehalten.
Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftlicher Gesichtspunkte bestmögliche Technik und Materialien ein.
Verpackung
Bei der Verpackung sind wir an den länderspezifischen Verwertungssystemen beteiligt, die ein optimales Recycling gewährleisten.
Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.
Altgerät
Altgeräte enthalten Wertstoffe, die wiederverwertet werden können.
Die Baugruppen sind leicht zu trennen. Kunststoffe sind gekennzeichnet. Somit können die verschiedenen Baugruppen sortiert und wiederverwertet oder entsorgt werden.
Elektro- und Elektronik-Altgeräte

Nicht mehr gebrauchsfähige Elektro- oder Elektronikgeräte müssen getrennt gesammelt und einer umweltgerechten Verwertung zugeführt werden (Europäische Richtlinie über Elektro- und Elektronik-Altgeräte).
Nutzen Sie zur Entsorgung von Elektro- oder Elektronik-Altgeräten die länderspezifischen
Rückgabe- und Sammelsysteme.
Batterien dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in den örtlichen Sammelsystemen entsorgt werden.
Änderungen vorbehalten.
11 Garantiebedingungen
Für dieses Gerät gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen, in dem das Gerät gekauft wurde. Sie können die Garantiebedingungen jederzeit über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben oder direkt bei unserer Landesvertretung anfordern. Darüber hinaus sind die Garantiebedingungen auch im Internet unter der benannten Webadresse hinterlegt. Für die In anspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbeleges erforderlich.
Änderungen vorbehalten.
Reparaturen dürfen nur vom Fachmann durchgeführt werden. Sie setzen sich großer Gefahr aus, wenn das Gerät unsachgemäß repariert wird.
Funktioniert Ihr Gerät nicht wie gewünscht, so liegt es oft nur an einer Kleinigkeit. Bitte prüfen Sie, ob aufgrund folgender Hinweise die Störung selbst behoben werden kann. Sie vermeiden dadurch die Kosten für einen unnötigen Kundendiensteinsatz.
| Störung Ursache | Behebung Wer | ||
| Das Gerät startet (heizt) nicht, es fließt kein warmes Wasser. | Die Sicherung in der Hausinstallation hat ausgelöst. | Die Sicherung in der Hausinstallation überprüfen. Kunde | |
| Stromausfall oder Erst inbetrieb nahme. | Startspülung:Warmwasserhahn öffnen und mindestens30 Sekunden lang (Durchfluss mindestens 2 Liter pro Minute) Wasser beziehen. Erst dann (Sicherheit) beginnt das Gerät zu heizen.Startet das Gerät aufgrund von zu geringem Durchfluss nicht, Perlator, Brausekopf oder ähnliches zum Starten entfernen und Vorgang wiederholen. | Kunde | |
| Die Lufterkennung im Gerät registriert Luft im Wasser und schaltet die Heizleistung kurzzeitig ab. | |||
| Die gewünschte Auslauftemperatur wird im Winter nicht mehr erreicht. | Die Zulauftemperatur ist gesunken. | Wassermenge am Wasserhahn so weit reduzieren, bis die gewünschte Warmwassertemperatur erreicht wird. | Kunde |
| Zu geringer Durchfluss von Wasser. | Das Sieb im Wasserhahn oder im Duschkopf ist verstopft. | Das Sieb entnehmen und reinigen oder entkalken. Kunde | |
| Das Sieb im Heizblock ist verstopft. | Sieb ausbauen, reinigen und wieder einbauen. Gerät spülen. Falls nötig, diese Prozedur so lange wiederholen, bis keine Partikel mehr im Sieb vorhanden sind. | Fachmann | |
| Das Wasser wird nicht ausreichend warm. | Der Sicherungsautomat im Gerät hat ausgelöst. | Den Sicherungsautomaten im Gerät durch einen Fachmann überprüfen lassen. Die erlaubte Zulauftemperatur kontrollieren. | Fachmann |
| Zu hoher Durchfluss und/oder zu niedrige Kaltwasser-Zulauftemperatur. | Den Durchfluss über das Eckventil regulieren lassen. Den Durchflussbegrenzer kontrollie-ren oder einen kleineren einsetzen. | Fachmann |
Konnte die Störung nicht behoben werden, bitte den Kundendienst anrufen.
13 Datenschutzhinweise

Wir, die [DE] Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, [AT] Robert Bosch AG, Geschäftsbereich Thermotechnik, Göllnergasse 15-17, 1030 Wien, Österreich verarbeiten Produkt- und Installationsinformationen, technische Daten und Verbindungsdaten, Kommunikationsdaten, Produktregistrierungsdaten und Daten zur Kundenhistorie zur Bereitstellung der Produktfunktionalität (Art. 6 Abs. 1 S. 1 b DSGVO), zur Erfüllung unserer Produktüberwachungspflicht und aus Produktsicherheitsgründen (Art. 6 Abs. 1 S. 1 f DSGVO), zur Wahrung unserer Rechte im Zusammenhang mit Gewährleistungs- und Produktregistrierungsfragen (Art. 6 Abs. 1 S. 1 f DSGVO), zur Analyse des Vertriebs unserer Produkte sowie zur Bereitstellung von individuellen und produktbezogenen Informationen und Angeboten (Art. 6 Abs. 1 S.1 f DSGVO). Für die Erbringung von Dienstleistungen wie Vertriebs- und Marketingdienstleistungen, Vertragsmanagement, Zahlungsabwicklung, Programmierung, Datenhosting und Hotline-Services können wir externe Dienstleister und/oder mit Bosch verbundene Unternehmen beauftragen und Daten an diese übertragen. In bestimmten Fällen, jedoch nur, wenn ein angemessener Datenschutz gewährleistet ist, können personenbezogene Daten an Empfänger außerhalb des Europäischen Wirtschaftsraums übermittelt werden. Weitere Informationen werden auf Anfrage bereitgestellt. Sie können sich unter der folgenden Anschrift an unseren Datenschutzbeauftragten wenden: Datenschutzbeauftragter, Information Security and Privacy (C/ISP), Robert Bosch GmbH, Postfach 30 02 20, 70442 Stuttgart, DEUTSCHLAND.
Sie haben das Recht, der auf Art. 6 Abs. 1 S. 1 f DSGVO beruhenden Verarbeitung Ihrer personenbezogenen Daten aus Gründen, die sich aus Ihrer besonderen Situation ergeben, oder zu Zwecken der Direktwerbung jederzeit zu widersprechen. Zur Wahrnehmung Ihrer Rechte kontaktieren Sie uns bitte unter [DE] privacy.ttde@bosch.com, [AT] DPO@bosch.com. Für weitere Informationen folgen Sie bitte dem QR-Code.
2.12 TR4000 4 ET and TR4000R 4 ET
3.2 TR4000 4 ET and TR4000R 4 ET
4 Technische gegevens ....38
4 Technische gegevens
Afgedankte elektrische en elektronische apparaten

elektronische afgedankte apparaten de nationale retour- en in-leversystemen.
2.12 TR4000 4 ET i TR4000R 4 ET
3.2 TR4000 4 ET i TR4000R 4 ET
2.12 TR4000 4 ET i TR4000R 4 ET
Zamena kabla za električno napajanje:
- Kabl za električno napajanje mora zameniti naš ovlašćeni servis da bi se izbegli rizici. Strujni utikač se mora izvući pre zamene.
2.13 Za sve uređaje
- Otvorite odušak na protočnom bojleru: U potpunosti otvorite slavinu za toplu vodu i ispirajte uređaj otprilike 1 minut (G), sve dok mehurići ne prestanu da se pojavljuju.

3 Nakon instalacije
3.1 TR4000 5 ET, TR4000 6 ET, TR4000 6 EB, TR4000 8 ET i TR4000 8 EB (priključivanje na električnu instalaciju)
3.2 TR4000 4 ET i TR4000R 4 ET
2.12 TR4000 4 ET и TR4000R 4 ET
3.2 TR4000 4 ET и TR4000R 4 ET
2.12 TR4000 4 ET и TR4000R 4 ET
3.2 TR4000 4 ET и TR4000R 4 ET
2.12 TR4000 4 ET ta TR4000R 4 ET 99
