KG65 - Moulin BLACK & DECKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuleuse d'angle
Marque	Black & Decker
Modèle	KG65
Diamètre du disque	115 mm
Puissance	650 W
Vitesse à vide	11 000 tr/min
Taille de la broche	M14
Longueur du câble	3 m
Alimentation	Secteur 230 V ~ 50 Hz
Poids	2 kg
Double isolation	Oui
Niveau de pression acoustique	97,7 dB(A)
Niveau de puissance acoustique	110,7 dB(A)
Niveau de vibration	< 2,5 m/s²
Fonctions principales	Meulage, tronçonnage, ponçage
Interrupteur	À coulisse avec verrouillage pour utilisation continue
Sécurité	Carter de protection réglable, verrouillage de broche
Entretien et nettoyage	Nettoyer avec un chiffon humide et du savon doux
Garantie	2 ans pièces et main-d'œuvre
Réparabilité	SAV agréé Black & Decker, pièces d'origine recommandées

FOIRE AUX QUESTIONS - KG65 BLACK & DECKER

Comment changer le disque de meulage ?

Débranchez l'outil. Utilisez la clé fournie pour desserrer la flasque extérieure tout en bloquant la broche avec le bouton de verrouillage de l'arbre. Retirez l'ancien disque et placez le nouveau en vérifiant le sens. Serrez fermement la flasque extérieure.

Comment régler le carter de protection ?

Débranchez l'outil. Desserrez le boulon de serrage du carter, placez le carter à l'angle souhaité pour protéger vos mains et diriger les débris, puis resserrez le boulon.

Que faire en cas de surcharge ?

Une surcharge peut endommager le moteur. Si l'outil surchauffe, faites-le tourner à vide pendant une à deux minutes jusqu'à ce qu'il refroidisse. Évitez d'exercer une pression excessive.

Quel type de disque utiliser pour tronçonner du métal ?

Utilisez un disque de découpage pour métal. Le diamètre maximum est de 115 mm (KG65/KG72) ou 125 mm (KG90), avec une épaisseur maximale de 3,5 mm et un trou central de 22 mm.

Comment nettoyer la meuleuse ?

Utilisez un chiffon légèrement humide avec du savon doux. N'utilisez pas de nettoyants ménagers agressifs, pétrole, térébenthine ou solvants. Évitez que du liquide pénètre à l'intérieur.

Puis-je utiliser une rallonge ?

Oui, jusqu'à 30 mètres de rallonge deux phases Black & Decker sans perte de puissance. Utilisez uniquement une rallonge adaptée à l'extérieur si nécessaire.

Comment utiliser l'interrupteur pour un fonctionnement continu ?

Poussez l'interrupteur à coulisse vers l'avant, puis enfoncez la section avant jusqu'à ce qu'elle s'enclenche. Pour arrêter, appuyez sur l'arrière de l'interrupteur.

Quels accessoires sont recommandés ?

Utilisez uniquement des accessoires Black & Decker d'origine, conçus pour maximiser les performances. Pour le ponçage, utilisez une plaquette de renfort avec le disque abrasif.

Comment entretenir les évents de ventilation ?

Vérifiez régulièrement que les prises d'air et le carter du moteur sont exempts de poussière. Essuyez-les avec un chiffon propre ou soufflez de l'air à basse pression pour les nettoyer.

Où puis-je faire réparer mon outil ?

Contactez un centre de service agréé Black & Decker. En France, consultez le 3611 Black & Decker ou demandez la liste des concessionnaires. La garantie de 2 ans couvre les réparations si l'outil n'a pas été démonté.

MODE D'EMPLOI KG65 BLACK & DECKER

Nous vous félicitons pour l'achat de ce produit Black & Decker. Afin d'en obtenir les meilleurs résultats, nous vous invitons à lire attentivement le guide d'utilisation et à respecter les règles de sécurité. S'il vous reste une question ou un doute après la lecture de ce manuel, n'hésitez pas à contacter votre revendeur Black & Decker.

CONGRATULAZIONI!

Notice d'utilisation des meuleuse d'angle

RÈGLES DE SÉCURITÉ

Attention! Lorsque vous utilisez un appareil électroportatif, le respect systématique de ces quelques règles élémentaires de sécurité doit permettre de réduire les risques d'incendie, d'électrocution ou de blessures physiques. Assurez-vous d'avoir bien lu et assimilé ces règles avant de commencer à utiliser votre machine.

Pour une utilisation sans risque:

• Nous vous recommandons de prendre les mesures nécessaires de protection auditive (port d'un casque) si le niveau sonore dépasse les 85dB.
• Gardez une zone de travail rangée. Un endroit propre et rangé évite tout accident.
• Prenez garde à l'environnement de travail. Ne pas exposer les outils à la pluie. Ne pas les utiliser dans un endroit humide ou mouillé. S'assurer que la zone de travail est correctement éclairée. Ne jamais utiliser un outil électroportatif lorsqu'il y a risque d'incendie ou d'explosion.

- Prenez garde au risque de décharge électrique. Autant que possible, éviter les contacts directs avec des surfaces reliées à la terre (par exemple un réfrigérateur, un radiateur).

- Tenez les enfants à l'écart. Ne pas laisser d'autres personnes toucher l'outil ou le câble d'alimentation. Les tenir à l'écart de la zone de travail.

- Rangez les outils après usage. Après utilisation, l'outil doit être rangé dans un endroit sec et en hauteur ou sous clé, hors de portée des enfants.

- Ne forcez pas sur l'outil. L'outil travaillera mieux et en sécurité au rythme pour lequel il a été conçu.

- Utilisez le bon outil. Ne tentez pas de faire avec un outil premier prix ou ses accessoires le travail d'un outil plus puissant. Utilisez toujours un outil pour le travail pour lequel il a été conçu. Par exemple, n'utilisez pas une scie circulaire pour couper la branche d'un arbre ou l'abattre.

- Portez un habillement adapté. Ne portez pas d'habits lâches ou de bijoux qui pourraient se prendre dans les parties mobiles de l'outil. Des gants en caoutchouc et des chaussures antidérapantes sont recommandés pour une utilisation en plein air. Accrochez vos cheveux.

- Portez des lunettes de protection. Portez un masque de protection ou anti- poussière si l'utilisation que vous faites de l'appareil dégage de la poussière ou se situe dans un endroit clos.

- Ne maltraitez pas le cordon de raccordement. Ne portez jamais l'outil par son cordon. Ne tirez jamais

sur le cordon pour débrancher l'outil. Tenez toujours le cordon à l'abri de la chaleur et à l'écart de la partie coupante de l'outil.

- Prenez garde au câble d'alimentation. Utilisez des serre-joints ou un étau pour maintenir le matériau sur lequel vous travaillez. Cela est plus sûr que de tenir le matériau d'une main et vous permet d'avoir les deux mains libres pour faire fonctionner l'outil.

- Veillez à bien rester en équilibre. Soyez toujours en bon appui sur vos deux pieds et gardez l'équilibre à tout moment.

- Entretenez bien vos outils. Gardez les outils coupants, aiguisés et propres pour de meilleures performances en toute sécurité. Merci de suivre les instructions pour lubrifier ou changer les accessoires. Inspectez régulièrement le câble d'alimentation, et, s'il est endommagé, faites le réparer par un service après-vente agréé. Soyez également régulièrement attentif au cordon de rallonge. Remplacez-le si nécessaire. Maintenez les poignées de l'outil propres, sans huile ni graisse.

- Débranchez l'outil. Retirez la prise du secteur lorsque vous n'utilisez pas l'outil et à chaque fois que vous l'entretenez, que vous changez un accessoire comme les lames, les forets, les fers d'un rabot...

- Enlevez les clés de serrage avant utilisation. Avant de mettre en marche, prenez l'habitude de vérifier que les clés de serrage ne sont pas restées sur la machine mais sont bien rangées dans l'emplacement prévu à cet effet.

- Evitez les démarrages intempestifs. Ne prenez pas un appareil branché sur le secteur en posant le doigt sur la gâchette. Assurez-vous que l'interrupteur est sur la position arrêt avant de brancher votre outil.

- Utilisez des rallonges spécialement prévues pour le plein air. Lorsque vous utilisez un outil à l'extérieur, n'utilisez que des rallonges spécialement prévues pour le plein air.

- Restez attentifs et concentrés sur votre travail. Soyez attentifs à ce que vous faites. Faites preuve de bon sens. N'utilisez pas d'outil lorsque vous êtes fatigué.

- Vérifiez si votre appareil est endommagé. Avant de continuer à utiliser l'outil, la protection ou la partie de l'outil qui est endommagée doit être inspectée attentivement pour déterminer si l'outil peut encore fonctionner. Assurez vous de l'alignement des parties mobiles, du bon serrage et du bon montage

FRANÇAIS

des parties, et des autres éléments qui pourraient affecter son bon fonctionnement. Une protection ou toute autre partie endommagée doit être correctement réparée ou changée par un SAV agréé comme indiqué dans ce manuel. Faites également remplacer un interrupteur défectueux par un SAV agréé. N'utilisez jamais un outil dont l'interrupteur de mise en marche ne fonctionne pas.

• Attention! L'utilisation d'un accessoire ou d'un complément autre que ceux recommandés dans ce manuel d'utilisation peut provoquer des risques de blessures physiques.
• Faites réparer votre outil par une personne qualifiée. Cet outil électroportatif correspond aux règles de sécurité en vigueur. Sa réparation ne doit être prise en charge que par une personne qualifiée en utilisant des pièces détachées d'origine. Dans le cas contraire, ce peut être très dangereux pour l'utilisateur.

MESURES DE SÉCURITÉ SUPPLÉMENTAIRES

• Utilisez le protecteur et vérifiez qu'il est bien en place.
• Veillez à bien installer le flasque de fixation et le disque et vérifiez qu'ils ne sont pas endommagés.
• Vérifiez que vous utilisez un disque de la taille et du type qui conviennent à la tâche.
• Vérifiez que la vitesse à vide nominale du disque, de la brosse métallique et des accessoires de ponçage est supérieure à celle de la broche de votre meuleuse d'angle. Laissez tourner tout disque neuf pendant 30 secondes, à vide, avant de commencer le travail.

Conservez bien ces instructions!

DOUBLE ISOLATION

Votre outil est totalement isolé. Cela signifie que les parties métalliques externes sont isolées des sources électriques principales. Cela est possible grâce aux barrières isolantes placées entre les composants électriques et la partie mécanique, rendant ainsi inutile le branchement de cet outil sur une prise de terre.

Note: La double isolation ne dispense pas du bon respect des règles de sécurité pour l'utilisation de cet outil. Le système d'isolation renforce la protection contre les accidents pouvant résulter d'une éventuelle défaillance de l'isolation électrique à l'intérieur de l'outil.

SÉCURITÉ ÉLECTRIQUE

Assurez-vous que votre installation est au même voltage que celui indiqué sur la plaque signalétique. Cet outil est équipé avec un câble et une prise deux phases.

RALLONGES

Vous pouvez utiliser jusqu'à 30 mètres de rallonges deux phases Black & Decker sans perte de puissance.

Note: Une rallonge ne doit être utilisée que si elle est absolument nécessaire. L'utilisation d'un câble non approprié peut provoquer un risque d'incendie ou de décharge électrique. Si une rallonge doit être utilisée, assurez-vous qu'elle est correctement connectée.

L'ENVIRONNEMENT ET LES VIEUX OUTILS

S'il vous arrivait un jour de penser que votre outil ne sert plus ou qu'il doit être remplacé, pensez à la protection de l'environnement. Les centres Black & Decker prendront en charge vos vieux outils et en disposeront en toute sécurité pour l'environnement

LE SERVICE APRÈS-VENTE BLACK & DECKER (FRANCE)

Tous nos produits sont scrupuleusement testés avant leur sortie d'usine. Cependant si votre meuleuse présente un défaut, renvoyez-la à une agence agréée par le service après-vente Black & Decker dont vous trouverez les coordonnées sur minitel. Consultez le 3611 Black & Decker dans le département du Rhône. Pour toute information sur notre réseau S.A.V., demandez une liste complète des concessionnaires les plus proches, horaires d'ouverture etc., consultez également le minitel.

GARANTIE BLACK & DECKER (FRANCE)

C'est parce que nous sommes sûrs de la qualité de nos produits que nous pouvons être les premiers à proposer une garantie totale pièces et main d'oeuvre d'une durée de 2 ans. La garantie légale couvrant les défauts ou vices cachés (article 1641 et suivants du code civil) est applicable en tout état de cause. La garantie est effective dans la mesure où ce produit est retourné, non démonté, à l'un de nos centres agréés; il doit être accompagné d'un avis indiquant les anomalies constatées ainsi que d'une preuve de garantie (certificat de garantie dûment rempli et portant le cachet du revendeur ou ticket de caisse). Sont exclus de la garantie:

• Les produits réparés par des tiers.
• Les pannes dues à une mauvaise utilisation, à un entretien défectueux.

GARANTIE BLACK & DECKER (SUISSE)

Nous vous félicitons d'avoir porté votre choix sur un appareil Black & Decker. La fabrication soigneuse de ce produit de qualité nous permet de vous accorder une période prolongée de garantie de 2 ans à partir de la date d'achat. Par conséquent, si contre toute attente votre appareil présentait un défaut durant les 24 mois qui suivent votre achat nous vous garantissons la remise en état de l'outil ou, selon notre appréciation le remplacement gratuit à condition que:

• L'appareil soit renvoyé à notre agence service après-vente autorisée accompagné de la carte de garantie ou de la preuve de l'achat (facture ou quittance de caisse avec date de l'achat).
• L'appareil ait été utilisé convenablement et que seuls des accessoires Black & Decker originaux y aient été ajoutés.
• D'éventuelles réparations n'aient été effectuées que par notre agence service après-vente
  Les accessoires tels que par exemple foret, lame de scie, couteaux pour rabot, disque à tronçonner sont exclus de cette garantie. Des prestations de garantie n'entraînent ni une prolongation du délai de garantie ni un nouveau délai de garantie.

LES ACCESSOIRES

La performance d'un outil est dépendante de l'accessoire utilisé. Les accessoires Black & Decker sont conçus suivant des normes très exigeantes de qualité pour maximiser les performances de votre outil. Acheter un accessoire Black & Decker vous assure d'obtenir la meilleure performance de votre outil électroportatif Black & Decker.

DONNÉES TECHNIQUES

Le niveau sonore de cet outil est en concordance avec les directives de la CEE. Veillez à porter des protections acoustiques lors de l'utilisation de cet appareil.

KG65 KG72 KG90

Diamètre du disque 115mm 115mm 125mmPuissance d'alimentation 650W 720W 800WVitesse à vide (tour/mn) 11000 11000 10000Taille de la broche M14 M14 M14Longueur de câble

3m

3m

3m

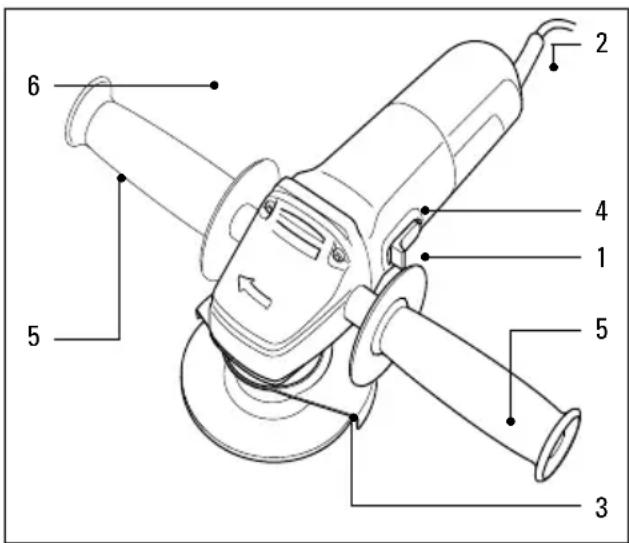

CARACTÉRISTIQUES

1. Interrupteur à coulisse
2. Câble
3. Carter de la meule

4. Poignée

5. Poignée latérale (2 positions)

6. Bouton de blocage de l'arbre

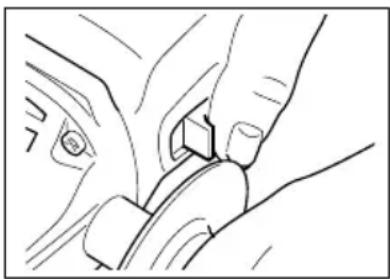

Pour faire démarrer la meuleuse, poussez l'interrupteur à glissière vers l'avant.

Pour l'utilisation continue, poussez l'interrupteur vers l'avant et enfoncez la section avant jusqu'à ce qu'elle s'enclenche en

place. Pour arrêter la meuleuse d'angle, appuyez sur l'arrière de l'interrupteur à coulisse. Le rappel à ressort permet le retour automatique de l'interrupteur à la position arrêt.

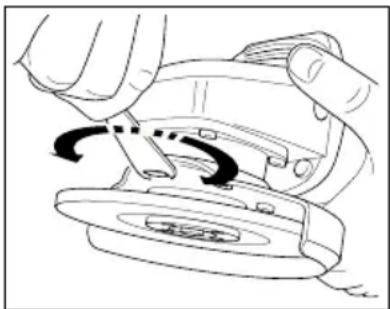

RÉGLAGE DU CARTER DE MEULE

Ajustez le carter pour vous protéger les mains et déterminer la direction des débris de meulage.

Débranchez la prise du courant de secteur. Desserrez le boulon de serrage. Placez le carter à l'angle voulu. Resserrez le boulon de serrage.

INSTALLATION DES DISQUES DE MEULAGE

Meulage et finition

Utilisez un disque abrasif rigide à centre percé pour les

FRANÇAIS

opérations de meulage et de finition. Le diamètre maximum de disque que vous puissiez utiliser est de 115mm (KG65/KG72) et 125mm (KG90), l'épaisseur maximale de 6mm et le trou central de 22mm.

Découpage du métal

Utilisez un disque de découpage pour tronçonner les tiges, tuyaux et sections métalliques. Le diamètre maximum que vous puissiez utiliser est de 115mm (KG65/KG72) et 125mm (KG90), l'épaisseur maximale de 3,5mm et le trou central de 22mm.

Découpage de matériaux de construction

Pour découper les matériaux de construction, utilisez un disque de découpage plat. Le diamètre maximum que vous puissiez utiliser est de 115mm (KG65/KG72) et 125mm (KG90). Approchez toujours la pièce de travail à l'angle où la coupe doit être faite. Maintenez cet angle pendant toute l'opération de découpage et n'exercez pas de pression latérale sur le disque.

Débranchez la prise du courant de secteur.

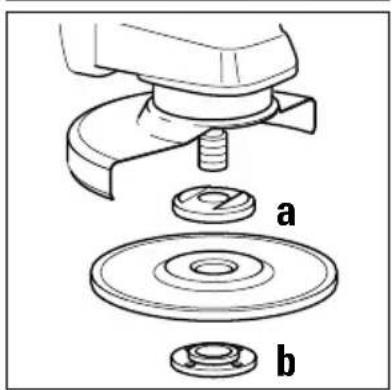

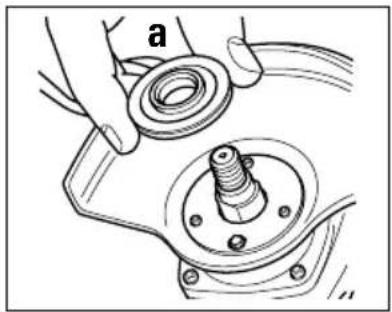

Vérifiez que le protecteur est bien en place. Placez la flasque intérieur (a) sur la broche. Vérifiez qu'elle est bien en place sur les deux surfaces plates. Placez le disque abrasif sur la broche et sur la flasque intérieure (a). Vérifiez qu'il est bien en place.

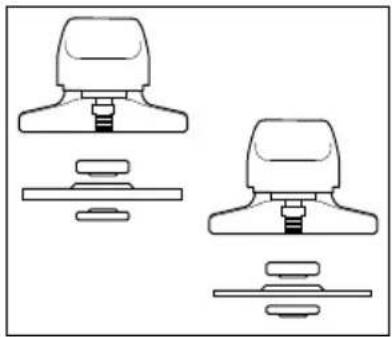

Installez la flasque extérieure filetée (b) en vérifiant qu'elle est dans le bon sens pour le type de disque installé. Pour les disques de meulage, la flasque (b) est

dotée d'une section surélevée qui fait face au disque.

Sur les disques de découpage, la flasque (b) est dotée d'une portion intérieure qui est à l'écart du disque. Placez la clef sur les surfaces plates de la broche pour empêcher la rotation du disque et serrez la flasque extérieure avec la clef fournie.

KG72/KG90:

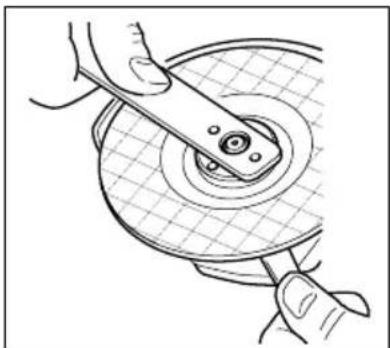

Appuyez sur le bouton de verrouillage de la broche et faites tourner la broche jusqu'à ce qu'elle se bloque.

Maintenez le bouton de verrouillage enfoncé et serrez la bride externe avec la clef fournie.

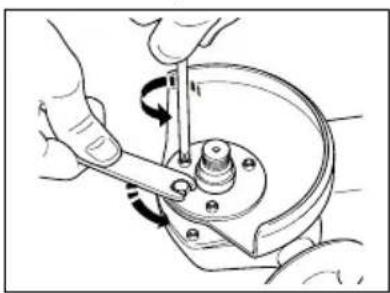

DÉPOSE DU PROTECTEUR

Débranchez la prise du courant de secteur.

Enlevez le disque. Enlevez le boulon de serrage et les trois vis de retenues.

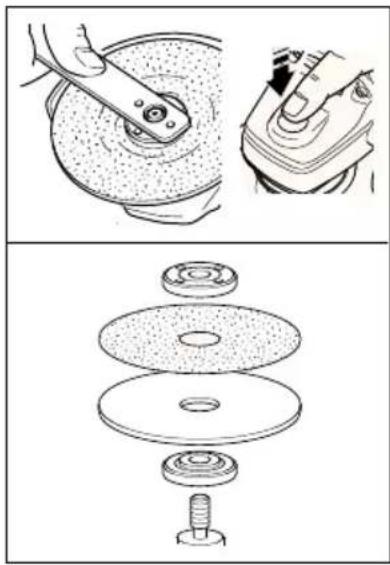

MONTAGE DE DISQUES ABRASIFS

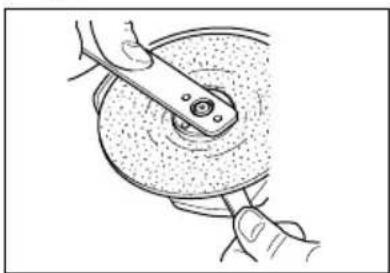

Vérifiez toujours que la vitesse à vide nominale de l'accessoire excède celle de la broche de votre meuleuse d'angle. Utilisez un disque abrasif muni d'une plaquette de renfort pour effectuer des opérations de ponçage avec votre meuleuse d'angle.

Débranchez la prise du courant de secteur. Enlevez le protecteur. Placez la flasque sur la broche.

FRANÇAIS

"Montage des disques".

Placez la plaquette de renfort sur la broche et la flasque interne, en vérifiant qu'elle est bien en place. Montez le disque abrasif à fibres sur la plaquette de renfort. Installez la flasque externe filetée et serrez-la comme indiqué dans la section

CONSEILS UTILES

Tenez la meuleuse fermement, avec une main sur la poignée latérale et l'autre sur le corps de l'outil.

• Positionnez toujours le protecteur de façon à ce que la partie de la meule non protégée ne soit pas face à l'utilisateur.
• Faites attention aux étincelles qui sont produites lorsque le disque entre en contact avec le métal.

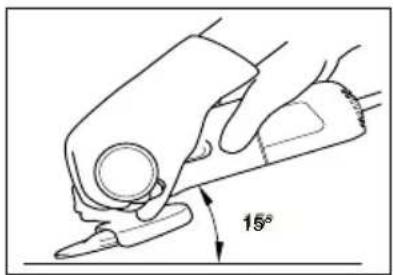

Pendant les opérations de meulage, veillez à maintenir la bonne inclinaison entre la meule et la surface de travail (15°), afin

d'obtenir la meilleure capacité de travail et d'éviter une surcharge intempestive.

SURCHARGE

Une surcharge éventuelle de la meuleuse d'angle risque d'endommager le moteur. Votre meuleuse d'angle risque d'être surchargée si elle est soumise à un usage de grand rendement pendant des périodes prolongées. N'exercez jamais une pression excessive sur la meuleuse pour accélérer le travail. Les disques abrasifs sont plus efficaces si la pression que vous

appliquez sur la meuleuse d'angle est légère, car la vitesse de rotation de la meuleuse n'est pas affectée.

ENTRETIEN DES OUTILS

Vérifiez que les protecteurs, les prises d'air et le carter du moteur sont libres de poussières et d'impuretés. Essuyez-les avec un chiffon propre et chassez-les en soufflant dans l'admission d'air de basse pression. L'accumulation excessive de poussières peut provoquer une déviation de courant électrique des pièces internes aux pièces métalliques qui sont exposées. Ne surchargez pas votre meuleuse d'angle afin de ne pas en réduire la vitesse et l'efficacité et par conséquent de la surchauffer. En cas éventuel de surchauffe, faites tourner la meuleuse à vide pendant une ou deux minutes jusqu'à ce qu'elle reprenne sa température normale de service. La mise à l'arrêt de la meuleuse alors qu'elle est en charge risque de réduire le cycle de vie de l'interrupteur.

LE NETTOYAGE

N'utilisez que du savon doux avec un chiffon légèrement humide pour nettoyer votre meuleuse. La plupart des nettoyants ménagers contiennent des produits chimiques qui pourraient sérieusement endommager les parties plastiques. N'utilisez pas non plus de pétrole, de térébenthine, de laque, de dissolvant, de peintures ni de produits similaires. Veillez à ce qu'aucun liquide ne pénètre à l'intérieur de l'outil et soyez vigilant à ce qu'aucune partie de l'outil ne soit plongée dans un liquide quelconque.

ATTESTATION DE CONFORMITÉ EC

Nous déclarons que les produits: KG65, KG72, KG90 sont conformes aux 89/392/EEC, 89/336/EEC, EN55014, 73/23/EEC, EN50144, HD400, EN61000 Niveau de pression accoustique 97.7dB (A) Niveau de puissance accoustique 110.7dB (A) Niveau de vibration main-bras <2.5m/s²

Brian Cooke - Directeur du développement Black & Decker, Spennymoor, County Durham DL16 6JG United Kingdom
