Producttype	Haakse slijper
Merk	Black & Decker
Model	KG65
Schijfdiameter	115 mm
Vermogen	650 W
Onbelaste snelheid	11 000 tpm
Spindelmaat	M14
Kabellengte	3 m
Voeding	Netvoeding 230 V ~ 50 Hz
Gewicht	2 kg
Dubbele isolatie	Ja
Geluidsdrukniveau	97,7 dB(A)
Geluidsvermogensniveau	110,7 dB(A)
Trillingsniveau	< 2,5 m/s²
Hoofdfuncties	Slijpen, doorslijpen, schuren
Schakelaar	Schuifschakelaar met vergrendeling voor continu gebruik
Veiligheid	Verstelbare beschermkap, spindelvergrendeling
Onderhoud en reiniging	Reinigen met een vochtige doek en milde zeep
Garantie	2 jaar onderdelen en arbeid
Repareerbaarheid	Erkend Black & Decker servicecentrum, originele onderdelen aanbevolen

Veelgestelde vragen - KG65 BLACK & DECKER

Hoe vervang ik de slijpschijf?

Koppel het gereedschap los. Gebruik de meegeleverde sleutel om de buitenste flens los te draaien terwijl u de spindel blokkeert met de asvergrendelingsknop. Verwijder de oude schijf en plaats de nieuwe, controleer de draairichting. Draai de buitenste flens stevig vast.

Hoe stel ik de beschermkap af?

Koppel het gereedschap los. Draai de spanbout van de kap los, plaats de kap in de gewenste hoek om uw handen te beschermen en gruis weg te leiden, en draai de bout weer vast.

Wat te doen bij overbelasting?

Overbelasting kan de motor beschadigen. Als het gereedschap oververhit raakt, laat het dan onbelast draaien gedurende één tot twee minuten tot het afkoelt. Vermijd overmatige druk.

Welk type schijf gebruiken voor het doorslijpen van metaal?

Gebruik een doorslijpschijf voor metaal. De maximale diameter is 115 mm (KG65/KG72) of 125 mm (KG90), met een maximale dikte van 3,5 mm en een centrale opening van 22 mm.

Hoe maak ik de haakse slijper schoon?

Gebruik een licht vochtige doek met milde zeep. Gebruik geen agressieve huishoudelijke schoonmaakmiddelen, petroleum, terpentijn of oplosmiddelen. Zorg dat er geen vloeistof in het apparaat komt.

Kan ik een verlengsnoer gebruiken?

Ja, tot 30 meter verlengsnoer twee-aderig van Black & Decker zonder vermogensverlies. Gebruik alleen een verlengsnoer dat geschikt is voor buitengebruik indien nodig.

Hoe gebruik ik de schakelaar voor continu gebruik?

Duuw de schuifschakelaar naar voren, druk dan het voorste gedeelte in tot het vastklikt. Om te stoppen, druk op de achterkant van de schakelaar.

Welke accessoires worden aanbevolen?

Gebruik uitsluitend originele Black & Decker accessoires, ontworpen om de prestaties te maximaliseren. Voor schuren gebruikt u een steunplaat met de schuurschijf.

Hoe onderhoud ik de ventilatieopeningen?

Controleer regelmatig of de luchtinlaten en de motorbehuizing stofvrij zijn. Veeg ze af met een schone doek of blaas ze schoon met lagedruklucht.

Waar kan ik mijn gereedschap laten repareren?

Neem contact op met een erkend Black & Decker servicecentrum. In Frankrijk, bel 3611 Black & Decker of vraag om de lijst van dealers. De 2-jaar garantie dekt reparaties als het gereedschap niet is gedemonteerd.

GEBRUIKSAANWIJZING KG65 BLACK & DECKER

Gefeliciteerd met de aankoop van uw

Black & Decker apparaat. Voor optimale resultaten met uw nieuwe machine raden wij u aan de veiligheidsinstructies en aanwijzingen voor gebruik zorgvuldig door te lezen. Indien u na het lezen van deze gebruiksaanwijzing nog vragen of problemen heeft, aarzel dan niet contact met ons op te nemen. Het betreffende service- en informatienummer vindt u op de achterzijde van deze gebruiksaanwijzing.

KJÆRE KUNDE,

Gebruiksaanwijzing haakse slijper

VEILIGHEIDSINSTRUCTIES

Waarschuwing! Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schok en lichamelijk letsel. Lees ook onderstaande instructies aandachtig door voordat u met de machine gaat werken. Bewaar deze instructies zorgvuldig!

Voor een veilig gebruik:

• Let op de maximum geluidsdruk. Neem voorzorgsmaatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijdt.
• Zorg voor een opgeruimde werkomgeving. Een rommelige werkomgeving leidt tot ongelukken.
• Houd rekening met omgevingsinvloeden. Stel elektrische machines niet bloot aan regen of vocht. Zorg dat de werkomgeving goed is verlicht. Gebruik elektrische machines niet in de buurt van brandbare of explosieve vloeistoffen en gassen.
• Voorkom een elektrische schok. Vermijd lichamelijk contact met geaarde voorwerpen (bijv. buizen, radiatoren, fornuizen en koelkasten).
• Houd kinderen uit de buurt. Laat andere personen niet aan de machine of het verlengsnoer komen; houd ze weg van de werkomgeving.
• Berg de machine veilig op. Berg niet in gebruik zijnde elektrische machines op in een droge, afgesloten ruimte, buiten het bereik van kinderen.
• Forceer de machine niet. De machine werkt beter en veiliger indien deze wordt belast zoals beoogd bij het ontwerp.
• Gebruik de juiste machine. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel. Gebruik bijv. geen cirkelzaag voor het zagen van boomstammen of takken.
• Draag geschikte werkkleding. Draag geen wijde kleding of loshangende sieraden. Deze kunnen door de bewegende delen worden gegrepen. Draag bij het werken buitenshuis bij voorkeur rubberen werkhandschoenen en schoenen met profielzolen. Houd lang haar bijeen.
• Draag een veiligheidsbril. Gebruik ook een gezichts- of stofmasker bij werkzaamheden in enge ruimtes of werkzaamheden waarbij stofdeeltjes of spanen vrijkomen.
• Gebruik het snoer niet verkeerd. Draag de machine nooit aan het snoer. Trek niet aan het snoer om de

stekker uit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen.

- Klem het werkstuk goed vast. Gebruik klemmen of een bankschroef om het werkstuk te fixeren. Dit is veiliger, bovendien kan de machine dan met beide handen worden bediend.

- Zorg voor een veilige houding. Zorg altijd voor een juiste, stabiele houding.

- Onderhoud de machine met zorg. Houd de machine en de accessoires schoon en scherp om beter en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het vervangen van accessoires. Controleer regelmatig het snoer en laat dit bij beschadigingen door een erkend Black & Decker Service-center repareren. Controleer het verlengsnoer regelmatig en vervang het in geval van beschadiging. Houd de bedieningselementen droog en vrij van olie en vet.

- Trek de stekker uit het stopcontact. Schakel de stroom uit en wacht totdat de machine volledig stil staat voordat u deze achterlaat. Trek de stekker uit het stopcontact wanneer u de machine niet gebruikt, tijdens onderhoud of bij het vervangen van accessoires.

- Verwijder sleutels of hulpgereedschappen. Controleer vóór het inschakelen altijd of sleutels en andere hulpgereedschappen zijn verwijderd.

- Voorkom onbedoeld inschakelen. Draag een op het stroomnet aangesloten machine niet met de vinger aan de schakelaar. Laat de schakelaar los wanneer u de stekker in het stopcontact steekt.

- Verlengsnoeren voor gebruik buitenshuis. Gebruik buitenshuis uitsluitend voor dit doel goedgekeurde en als zodanig gemerkte verlengsnoeren.

- Blijf voortdurend opletten. Houd uw aandacht bij uw werk. Ga met beleid te werk. Gebruik de machine niet als u niet geconcentreerd bent.

- Gebruik de stofafzuigvoorziening. Indien uw machine is uitgerust met een voorziening voor het afzuigen of verzamelen van stofdeeltjes of spanen, moet deze correct worden aangesloten en gebruikt. Dit geldt met name voor werkzaamheden in enge ruimtes.

- Controleer de machine op beschadigingen. Controleer de machine vóór gebruik zorgvuldig op beschadigingen om er zeker van te zijn dat deze naar behoren zal functioneren. Controleer of de bewegende delen niet klemmen, verdraaid of gebroken zijn. Ga na of de accessoires en

NEDERLANDS

hulpstukken correct zijn gemonteerd en of aan alle andere voorwaarden voor een juiste werking is voldaan. Ga bij vervanging of reparatie van beschadigde veiligheidsinrichtingen of defecte onderdelen te werk zoals aangegeven. Gebruik geen machine waarvan de schakelaar defect is. Laat de schakelaar vervangen door een erkend Black & Decker Service-center. Voorkom lichamelijk letsel. Gebruik uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires of hulpstukken.

• Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend voor het beoogde doel.
• Wend u voor reparaties tot een erkend Black & Decker Service-center. Deze elektrische machine voldoet aan alle geldende eiligheidsvoorschriften. Ter voorkoming van ongevallen mogen reparaties uitsluitend door daartoe bevoegde technici worden uitgevoerd.

EXTRA VEILIGHEIDSMAATREGELEN

• Gebruik de beschermkap en zorg ervoor dat deze correct is bevestigd.
• Controleer of de montageflenzen en de slijpschijf correct zijn bevestigd en dat deze onbeschadigd zijn.
• Zorg ervoor dat de goede afmetingen en de juiste slijpschijf voor het werk worden gebruikt.
• Zorg ervoor dat het toerental van de slijpschijf, staalborstel en schuurtoebehoren het toerental van de spindel op de haakse slijper overschrijdt. Laat een pasgemonteerde schijf voor 30 seconden onbelast draaien voordat je met het werk begint.

Bewaar deze instructies zorgvuldig!

DUBBELE ISOLATIE

Uw machine is dubbel geïsoleerd. Een dubbele, onafhankelijke isolatie zorgt ervoor dat alle metalen onderdelen geïsoleerd zijn van het net. Een aarddraad is dan ook niet nodig.

Opmerking: Dubbele isolatie biedt extra bescherming tegen lichamelijk letsel als gevolg van mogelijke elektrische storingen in de machine. Dit betekent geenszins dat de gebruikelijke veiligheidsvoorschriften kunnen worden genegeerd.

Controleer of de netspanning overeenkomt met de waarde op het typeplaatje. De machine is uitgerust met een twee-aderig snoer en een stekker.

VERLENGSNOEREN

Twee-aderige verlengsnoeren met een lengte van 30m (100ft) kunnen zonder vermogensverlies worden gebruikt. Opmerking: Gebruik verlengsnoeren uitsluitend in uiterste noodzaak. Het gebruik van kwalitatief slechte verlengsnoeren kan leiden tot brandgevaar en gevaar voor elektrische schok. Indien een verlengsnoer noodzakelijk is, gebruik dan een goedgekeurd en als zodanig gemerkt verlengsnoer in perfecte conditie.

ONGEWENST GEREEDSCHAP EN HET MILIEU

Indien u op een dag vindt dat uw machine aan vervanging toe is of dat u die niet langer kan gebruiken, denk dan aan de bescherming van het milieu. Informeer dan naar de mogelijkheden tot gescheiden verwerking.

GARANTIEBEPALINGEN

Mocht het produkt binnen 24 maanden na de aankoopdatum gebreken vertonen, dan zal Black & Decker de defecte onderdelen of zelfs het gehele produkt gratis vervangen, vooropgesteld dat;

• Het produkt niet defect is geraakt door onzorgvuldig gebruik of onzorgvuldige behandeling.
• Geen poging tot repareren door derden is uitgevoerd.
• Een ingevuld garantiebewijs waaruit de aankoopdatum blijkt wordt bijgevoegd.

WAT TE DOEN ALS UW MACHINE GERE PAREERD MOET WORDEN

De snelste manier om uw Black & Decker machine te laten repareren, is deze naar de dichtstbijzijnde Black & Decker dealer te brengen. U kunt de machine ook direct naar Black & Decker sturen.

BLACK & DECKER REPARATIE-PROCEDURE

Alle onderdelen die niet aan onze (en wettelijke) eisen voldoen, worden vervangen waarna de machine een grondige inspectie ondergaat. Dankzij deze procedure kan op alle reparaties een garantie van 6 maanden worden gegeven.

REPARATIES BUITEN DE GARANTIEPERIODE

Black & Decker verstrekt op verzoek vooraf een prijsopgave van de reparatie. Hieraan zijn geen kosten verbonden als u besluit de reparatie uit te laten voeren. Ook kunt u aangeven tot welk bedrag maximaal gerepareerd mag worden. Wanneer de reparatie-prijs van een machine meer dan 50% van de nieuwwaarde zal gaan bedragen, doen wij u een inruilvoorstel. Om u zo snel mogelijk te helpen sturen wij u dan een nieuwe, gelijkwaardige, machine samen met de oude machine.

NEDERLANDS

U kunt de nieuwe machine gedurende 7 dagen gratis testen en daarna voor een speciale prijs kopen.

ACCESSOIRES

De prestaties van alle machines zijn sterk afhankelijk van de gebruikte accessoires. Black & Decker accessoires en hulpstukken voldoen aan hoge kwaliteitseisen en zijn speciaal ontwikkeld om de prestatie van de betreffende machine te benadrukken. Wanneer u een Black & Decker accessoire aanschaft, kunt u er dan ook van uitgaan dat u alles uit de Black & Decker machine haalt wat er in zit.

TECHNISCHE GEGEVENS

Het niveau van de geluidsdruk van de machine is in overeenstemming met de EG-Richtlijnen. Draag tijdens het werk met dit gereedschap altijd oorbescherming.

KG65 KG72 KG90

Diameter slijpschijf 115mm 115mm 125mm

Opgenomen vermogen 650W 720W 800W

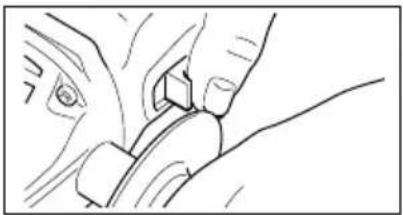

De haakse slijper inschakelen door de schuifschakelaar naar voren te duwen. Voor een ononderbroken bediening de schuifschakelaar naar voren duwen en de voorzijde naar beneden duwen om

te vergrendelen. Om de haakse slijper uit te schakelen op de achterzijde van de schuifschakelaar

drukken. De schakelaar springt dan vanzelf weer terug naar de uit stand.

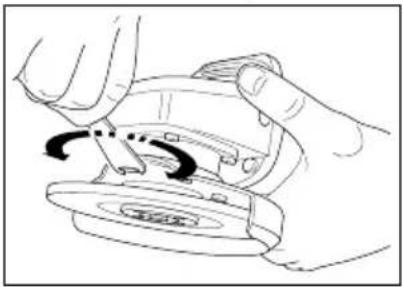

Verstel de beschermkap om je handen te beschermen en zodat de stofdeeltjes of slijpsel van je af vallen. De stekker uit het stopcontact halen.

De spanmoer losmaken. De beschermkap op de vereiste hoek plaatsen. Altijd de spanmoer vastdraaien.

MONTEREN VAN DE SLIJPSCHIJVEN

Afbramen en schuren

Gebruik een stevige schuurschijf met een verzonken midden voor het afbramen en schuren van oppervlaktes. Je kunt een slijpschijf met een maximale diameter van 115mm (KG65/KG72) en 125mm (KG90) gebruiken. De maximale dikte is 6mm en het middengat is 22mm.

Doorslijpen van staal

Gebruik een doorslijpschijf voor het doorslijpen van stangen, buizen en metalen delen. Je kunt een slijpschijf met een maximale diameter van 115mm (KG65/KG72) en 125mm (KG90) gebruiken. De maximale dikte is 3.5mm en het middengat is 22mm.

Doorslijpen van steen

Gebruik voor het doorslijpen van steen een vlakke doorslijpschijf. Je kunt een slijpschijf met een maximale diameter van 115mm (KG65/KG72) en 125mm (KG90) gebruiken. Benader het werk altijd vanaf de hoek waarop je gaat doorslijpen. Blijf vanuit deze hoek werken en oefen geen zijdruk op de schijf uit.

Haal de stekker uit het stopcontact. Zorg ervoor dat de beschermkap op de haakse slijper is bevestigd. Plaats de binnenflens (a)

NEDERLANDS

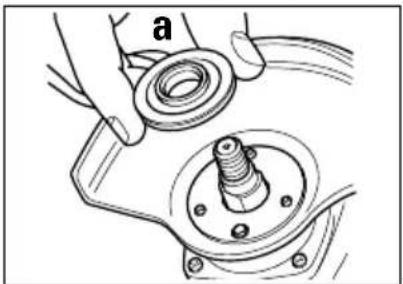

op de spindel en zorg ervoor dat deze op de twee vlakken rust.

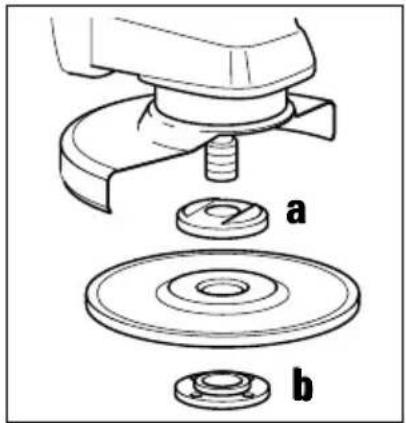

Plaats de schuurschijf op de spindel en binnenflens (a). Zorg ervoor dat deze correct is bevestigd.

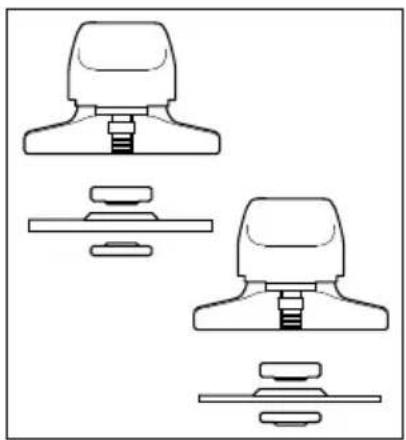

Bevestig de draadbuitenflens (b) en zorg ervoor dat deze op de correcte manier wordt bevestigd. De manier van bevestiging hangt af van het soort slijpschijf dat wordt gebruikt. Met afbraam-

schijven wordt de flens (b) met het verhoogde gedeelte tegen de afbraamschijf bevestigd. Met doorslijpschijven wordt de flens (b) met het binnenste gedeelte in de tegenovergestelde richting bevestigd.

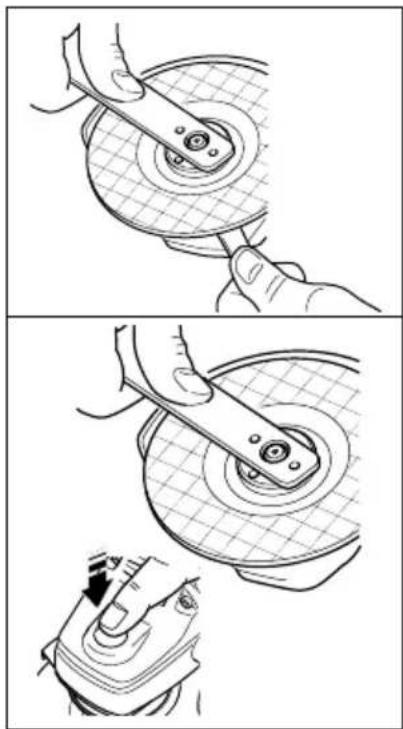

Houd de steeksleutel op de vlakken van de spindel om te voorkomen dat de slijpschijf gaat draaien en zet de buitenflens met de meegeleverde steeksleutel vast.

KG72/KG90:

De spindel- vergrendelingsknop indrukken en de spindel draaien tot hij blokkeert. Terwijl u de vergrendelingsknop ingedrukt houdt, de buitenflens

met de mee-geleverde steeksleutel vastdraaien.

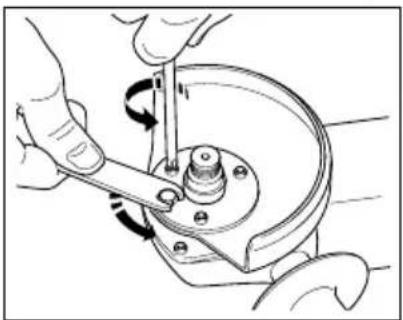

VERWIJDEREN VAN DE BESCHERMKAP

Om de beschermkap te verwijderen ga je als volgt te werk: Haal de stekker uit het stopcontact.

Verwijder de slijpschijf. Verwijder de spanmoer en de drie borgschroeven.

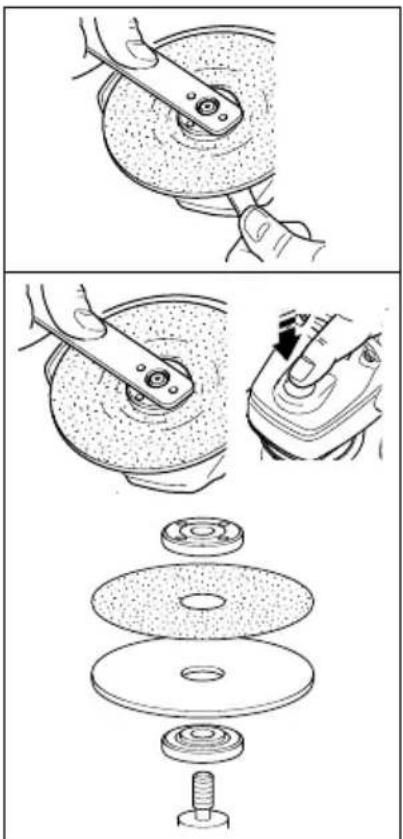

MONTEREN VAN DE SCHUURSCHIJVEN

Wees er altijd van verzekerd dat het nominale toerental van het toebehoren het toerental van de spindel op de haakse slijper overschrijdt. Om met de haakse slijper te schuren een schuurschijf met steunschijf gebruiken. Om de schuurschijf te monteren als volgt te werk gaan:

Haal de stekker uit het stopcontact. Verwijder de beschermkap. Plaats de flens op de spindel. Plaats de steunschijf op de spindel en binnenflens en zorg ervoor dat deze correct zijn geplaatst. Monteer de fiber- schuurschijf op de steunschijf. De draadbuitenflens bevestigen en volgens de instructies in "Monteren van de slijpschijven"

vastdraaien.

HANDIGE TIPS

• De beschermkap altijd zo plaatsen dat het onafgeschermde gedeelte van de slijpschijf van het lichaam is afgewend.
• Verwacht een vonkenregen als de slijpschijf met

NEDERLANDS

metaal in aanraking komt. Houd de haakse slijper stevig met een hand aan de zijhandgreep en de andere om het huis van de haakse slijper vast.

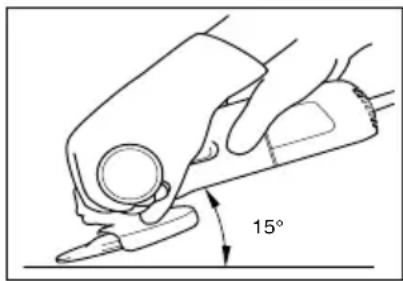

Tijdens afbramen altijd de juiste hoek tussen de slijpschijf en het werkoppervlak aanhouden (15°).

Dit verhoogt het vermogen van de slijpschijf en voorkomt onnodige overbelasting.

OVERBELASTING

Overbelasting beschadigd de motor van je haakse slijper. Dit kan gebeuren als de haakse slijper voor lange perioden wordt gebruikt. Probeer onder geen omstandigheden het werk te versnellen door meer druk op de haakse slijper uit te oefenen. De schuurschijven werken het best als je een lichte druk op je haakse slijper uitoefent en zo wordt voorkomen dat dat de haakse slijper langzamer gaat werken.

GEREEDSCHAPONDERHOUD

Houd beschermkappen, luchtopeningen en het motorhuis vrij van stof en vuil. Met een schone doek afvegen en met lage druk perslucht doorblazen. Een overtollige accumulatie van metaalstof kan in geleiding van electrische stroom van de inwendige onderdelen naar de blootgestelde metalen onderdelen resulteren. De haakse slijper niet overbelasten. Door overbelasting gaat de haakse slijper langzamer en minder efficiënt werken waardoor hij veel te heet wordt. Als dit gebeurt de haakse slijper voor een of twee minuten onbelast laten draaien tot het voldoende is afgekoeld. Als de haakse slijper tijdens overbelasting plotseling wordt uitgeschakeld verminderd dit de levensduur van de schakelaar.

REINIGING

Reinig de machine uitsluitend met milde zeep en een ietwat vochtige doek. Veel reinigingsmiddelen voor huishoudelijk gebruik bevatten chemische bestanddelen die de plastic laag van de machine flink kunnen aantasten. Gebruik geen wasbenzine,

terpentine, verfverdunners of soortgelijke produkten. Zorg ervoor dat het binnenste van de machine droog blijft en dompel de machine (of gedeelten ervan) nooit onder in water of een andere vloeistof.

EG-VERKLARING VAN OVEREENSTEMMING

Wij verklaren dat deze elektrische machine: KG65, KG72, KG90 in overeenstemming is met 89/392/EEC, 89/336/EEC, EN55014, 73/23/EEC, EN50144, HD400, EN61000

Niveau van de A-gewogen geluidsdruk 97.7dB(A) Niveau van het A-gewogen geluidsvermogen 110.7dB(A) Hand/arm gewogen vibratie <2.5m/s²
