Tuotetyyppi	Kulmahiomakone
Merkki	Black & Decker
Malli	KG65
Laikan halkaisija	115 mm
Teho	650 W
Tyhjäkäyntinopeus	11 000 rpm
Karan koko	M14
Johdon pituus	3 m
Virtalähde	Verkkovirta 230 V ~ 50 Hz
Paino	2 kg
Kaksoiseristys	Kyllä
Äänenpainetaso	97,7 dB(A)
Äänitehotaso	110,7 dB(A)
Tärinätaso	< 2,5 m/s²
Päätoiminnot	Hionta, katkaisu, hionta
Kytkin	Liukukytkin lukituksella jatkuvaan käyttöön
Turvallisuus	Säädettävä suojakansi, karan lukitus
Huolto ja puhdistus	Puhdista kostealla liinalla ja miedolla saippualla
Takuu	2 vuotta osat ja työ
Korjattavuus	Black & Deckerin valtuuttama huolto, alkuperäiset osat suositeltuja

Usein kysytyt kysymykset - KG65 BLACK & DECKER

Kuinka vaihtaa hiomalaikka?

Irrota työkalu verkkovirrasta. Käytä mukana toimitettua avainta ulomman laipan löysäämiseen samalla kun lukitset karan akselin lukituspainikkeella. Poista vanha laikka ja aseta uusi tarkistaen suunta. Kiristä ulompi laippa tiukasti.

Kuinka säätää suojakansi?

Irrota työkalu verkkovirrasta. Löysää suojuksen kiristyspultti, aseta suojus haluttuun kulmaan suojataksesi käsiäsi ja ohjataksesi roskia, ja kiristä pultti uudelleen.

Mitä tehdä ylikuormituksen sattuessa?

Ylikuormitus voi vahingoittaa moottoria. Jos työkalu ylikuumenee, anna sen käydä tyhjäkäynnillä yhdestä kahteen minuuttia, kunnes se jäähtyy. Vältä liiallista painetta.

Millaista laikkaa käyttää metallin katkaisuun?

Käytä metallille tarkoitettua katkaisulaikkaa. Suurin halkaisija on 115 mm (KG65/KG72) tai 125 mm (KG90), enimmäispaksuus 3,5 mm ja keskireikä 22 mm.

Kuinka puhdistaa hiomakone?

Käytä hieman kosteaa liinaa ja mietoa saippuaa. Älä käytä voimakkaita kotitalouspuhdistusaineita, öljyä, tärpättiä tai liuottimia. Vältä nesteen pääsyä sisälle.

Voinko käyttää jatkojohtoa?

Kyllä, jopa 30 metriä Black & Deckerin kaksivaiheista jatkojohtoa ilman tehohäviötä. Käytä ulkona vain ulkokäyttöön soveltuvaa jatkojohtoa tarvittaessa.

Kuinka käyttää kytkintä jatkuvaa käyttöä varten?

Työnnä liukukytkintä eteenpäin ja paina sen etuosaa, kunnes se lukittuu. Pysäytä painamalla kytkimen takaosaa.

Mitä lisävarusteita suositellaan?

Käytä ainoastaan alkuperäisiä Black & Decker -lisävarusteita, jotka on suunniteltu maksimoimaan suorituskyky. Hionnassa käytä vahvikelevyä hiomalaikan kanssa.

Kuinka huoltaa tuuletusaukot?

Tarkista säännöllisesti, että ilmanottoaukot ja moottorin suojus ovat pölyttömiä. Pyyhi ne puhtaalla liinalla tai puhalla matalapaineista ilmaa puhdistamiseen.

Missä voin korjauttaa työkaluni?

Ota yhteyttä Black & Deckerin valtuuttamaan huoltokeskukseen. Ranskassa soita 3611 Black & Decker tai kysy jälleenmyyjien lista. 2 vuoden takuu kattaa korjaukset, jos työkalua ei ole purettu.

KÄYTTÖOHJE KG65 BLACK & DECKER

Jotta tuotteesta olisi Sinulle mahdollisimman paljon iloa ja hyötyä, pyydämme Sinua tutustumaan tarkasti käyttöohjeeseen ja lukemaan turvallisuusohjeet. Jos Sinulla on vielä kysyttävää, ota yhteyttä lähimpään Black & Deckerin huoltopisteeseen tai suoraan Black & Decker Oy:hyn.

BÄSTE KUND,

Kulmahiomakoneen käyttöohje

TURVALLISUUSOHJEET

Varoitus! Käytettäessä sähkötyökaluja tulee näitä perusohjeita aina noudattaa. Perusohjeiden noudattaminen vähentää sähköiskujen, henkilövaurioiden ja tulipalon riskiä. Lue käyttöohje tarkkaan ennen kuin otat työkalun käyttöön ja säilytä se. Noudata näiden ohjeiden lisäksi Työsuojeluhallituksen ohjeita.

• Käytä kuulosuojaimia. Eri materiaaleja työstettäessä saattaa melutaso vaihdella kohoten toisinaan yli 85dB (A) rajan. Suojataksesi itseäsi käytä aina kuulosuojaimia.
• Pidä työskentelyalue siistinä. Poista mahdolliset esteet välttyäksesi vaurioilta.
• Ajattele työskentelyalueen vaikutusta työhösi. Älä altista sähkötyökaluja sateelle äläkä käytä niitä kosteissa tai märissä paikoissa. Järjestä työalueelle hyvä valaistus. Älä käytä sähkötyökaluja palavien nesteiden tai kaasujen läheisyydessä.
• Suojaa itsesi sähköiskuilta. Vältä kontaktia sähköä johtaviin esineisiin (esim. putkiin, pattereihin, liesiin, jääkaappeihin). Erityisolosuhteissa (esim. suuri kosteus, metallipölyn synty jne.) voit lisätä turvallisuuttasi esikytkemällä maadoituskytkimen.
• Pidä lapset poissa työskentelyalueelta. Älä anna ulkopuolisten koskettaa sähkötyökalua tai sen johtoa. Kaikkien tulee pysytellä poissa työskentelyalueelta.
• Säilytä työkalu hyvin. Kun et käytä sähkötyökalua, säilytä sitä kuivassa paikassa. Huolehdi siitä, että paikka on lukittu ja niin korkealla, etteivät lapset ylety sinne.
• Älä ylikuormita työkalua. Työskentelysi on turvallisempaa, kun käytät työkalua oikein.
• Käytä oikeaa työkalua. Käytä työkalua ainoastaan sellaiseen työhön, johon se on tarkoitettu. Esim. älä sahaa käsipyörösahalla oksia tai polttopuita.
• Pue itsesi oikein. Älä käytä löysiä vaatteita tai koruja. Ne voivat tarttua liikkuviin osiin. Käytä ulkona työskennellessäsi kumihansikkaita ja liukumattomia kenkiä. Jos sinulla on pitkät hiukset, käytä hiusverkkoa.
• Käytä suojalaseja. Käytä suojalaseja estääksesi lastujen lentämisen silmiisi. Ne voivat aiheuttaa vahinkoa näöllesi. Mikäli työstäessä syntyy paljon pölyä, käytä hengityssuojaa.
• Huolehdi sähköjohdon kunnosta. Älä koskaan kanna sähkötyökalua johdosta äläkä irrota pistoketta seinästä vetämällä johdosta. Älä altista sähköjohtoa kuumuudelle, öljyille tai teräville reunoille.
• Kiinnitä työstökappale kunnolla. Käytä ruuvipuristinta tai ruuvikappaletta, jotta

työstökappale pysyy kunnolla kiinni. Näin saat molemmat kädet vapaaksi työhön.

- Älä kurottele. Seiso tukevasti ja tasapainossa.

- Hoida työkalua huolella. Pidä työkalu terävänä ja puhtaana. Seuraa ohjeita työkalun hoidosta ja vaihdosta. Tarkista johdon kunto säännöllisesti, ja mikäli se on rikki, vie se johonkin tunnettuun ammattiliikkeeseen korjattavaksi. Tarkista myös jatkojohto säännöllisesti ja vaihda se, mikäli se on vahingoittunut. Pidä kahva kuivana ja puhtaana äläkä altista sitä öljylle ja rasvalle.

- Ota pistoke pois seinästä, kun kone ei ole käytössä, kun huollat sitä tai kun vaihdat koneeseen esim. hiomalaikkaa, kuppiteräsharjaa, tms.

- Poista avaimet. Poista säätöavaimet ja asennustyökalut koneesta ennenkuin käynnistät sen.

- Vältä tahatonta käynnistämistä. Älä kanna konetta sormet virrankatkaisijalla sen ollessa kytkettynä seinään. Tarkista, että virrankatkaisija on pois päältä laittaessasi pistokkeen seinään.

- Jatkojohdot ulkokäytössä. Ulkona työskennellessä tulee aina käyttää ulkokäyttöön valmistettuja ja siten merkittyjä jatkojohtoja.

- Ole tarkkaavainen. Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua ollessasi väsynyt.

- Tarkista, että sähkötyökalu on kunnossa ennenkuin laitat johdon seinään. Ennen koneen ottamista jatkuvaan käyttöön tarkista turvalaitteet ja koneen osat. Näin varmistat, että kone toimii niin kuin pitää ja täyttää sille asetetut vaatimukset. Tarkista, että liikkuvat osat toimivat moitteettomasti eivätkä jää kiinni mihinkään, että kaikki osat ovat kunnossa ja ne on oikein asennettu, ja että muut olosuhteet, jotka voivat vaikuttaa käyttöön, ovat kunnossa. Vika suojajärjestelmässä tai jokin viallinen osa tulee vaihtaa tai korjata jossain tunnetussa ammattiliikkeessä, mikäli käyttöohjeessa ei toisin sanota. Viallinen virrankatkaisija vaihdetaan ammattiliikkeessä. Älä käytä sähkötyökalua, mikäli virrankatkaisija ei toimi kunnolla.

- Turvallisuudeksesi. Käytä vain niitä lisävarusteita ja -laitteita, joita suositellaan käyttöohjeessa ja tuotekuvastossa. Jonkin muun laitteen käyttö saattaa aiheuttaa henkilövahinkoja.

MUITA TURVALLISUUSOHJEITA

• Käytä aina suojusta ja varmista, että se on asennettu oikein.
• Tarkista, että liittimet ja hiomalaikka on kiinnitetty oikein ja etteivät ne ole viallisia.

SUOMI

• Varmista, että käytät tehtävään tarkoitettua oikean kokoista ja tyyppistä hiomalaikkaa.
• Varmista, että hiomalaikan, teräsharjan sekä muiden hiomatarvikkeiden nimelliskierrosnopeus ylittää kulmahiomakoneen karan kierrosnopeuden.
• Anna vastakiinnitetyn laikan käydä tyhjäkäynnillä 30 sekuntia, ennen kuin ryhdyt käyttämään sitä.

Säilytä nämä ohjeet!

KAKSOISERISTYS

Työkalusi on kaksoiseristetty. Se tarkoittaa sitä, että kaikki ulkoiset metalliosat on sähköisesti eristetty virtalähteestä. Tämä tapahtuu laittamalla eristyskaide sähköisten ja mekaanisten osien väliin. Tällöin työkalun maadoittaminen ei ole tarpeen.

Huom! Kaksoiseristys ei korvaa normaalia varovaisuutta. Eristys on tehty työkalun suojaamiseksi vauriolta, joka aiheutuu työkalun sisäisestä sähköisestä eristysviasta.

JATKOJOHTO

Työkalun kanssa voidaan käyttää jopa 30m pitkää jatkojohtoa ilman tehohävikkiä. Huom! Jatkojohtoa tulee käyttää vain, jos se on ehdottoman tarpeellista. Viallisen jatkojohdon käyttäminen voi johtaa tulipaloon ja sähköiskuun. Käyttäessäsi jatkojohtoa varmistu siitä, ettei se ole vaurioitunut.

YMPÄRISTÖ

Kun koneesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä valtuutettuun Black & Deckerin huoltopisteeseen.

HUOLTO

Mikäli koneeseen tulee vikaa, jätä se aina Black & Deckerin valtuuttamaan huoltopisteeseen korjattavaksi. (Tietoja saat uusimmasta tuoteluettelostamme/hinnastostamme tai ota yhteyttä Black & Decker Oy:hyn). Jatkuvan tuotekehittelyn seurauksena nämä tiedot saattavat muuttua. Niistä emme ilmoita erikseen.

TAKUU

Ympäri maan sijaitsevilta Black & Deckerin huoltoliikkeiltä saat aina huoltoa koneeseesi. Kuinka menetellä, siitä tarkemmin alla. Meillä on kunnia tarjota Sinulle erinomaista huoltoa, nopeita korjauksia sekä laaja ja hyvä varaosavalikoima. Tule käymään huoltoliikkeissämme ja kokeile!

TAKUUN SISÄLTÖ

Black & Decker Oy takaa, että laitteessa ei ollut materiaali- tai valmistusvikaa silloin, kun laite toimitettiin ostajalle. Takuu ei kata ostajan tavallisesti hoitamia asennus- tai säätötoimenpiteitä, laitteen tavanomaisesta käytöstä johtuvaa kulumista tai muutosta, normaalia huoltoa tai käyttöohjeiden vastaisesta laitteen hoidosta tai käytöstä, laitteen hoitamatta jättämisestä, ylirasituksesta, tavanomaista intensiivisemmästä käytöstä tai muusta epätavallisesta käyttämisestä, uudelleen rakentamisesta, muuttamisesta tai muusta asiattomasta toimenpiteestä taikka muusta sellaisesta ostajan toimenpiteestä johtuvaa virhettä. Takuu on voimassa 24kk ostopäivästä. Edellytyksenä takuuetujen saamiselle on, että ostaja ilmoittaa virheestä lähimmälle Black & Decker Oy:n valtuuttamalle korjaamolle 14 päivän kuluessa virheen ilmenemisestä tai siitä, kun ostajan olisi pitänyt huomata laitteessa olevan virheen. Ostajan on tällöin esitettävä laitteen ostoajankohtaa ja -paikkaa osoittava kuitti, lasku tai muu ostotodistus. Ostaja on velvollinen omalla kustannuksellaan toimittamaan laite purkamattomana sanottuun korjaamoon. Kulutuskaupan osalta noudatetaan lisäksi jälleenmyyjän ja kuluttajan välillä kuluttajasuojalain säännöksiä.

OHJEET VIAN SATTUESSA

Toimita kone mahdollisimman pian Black & Deckerin valtuuttamaan korjaamoon. Mikäli laitteessasi on vielä takuu voimassa (24 kk ostopäivästä), toimita ostokuitti tai takuutodistus koneen mukana huoltoon. Black & Decker Oy vastaa siitä, että laite, jossa on takuun kattama virhe korjataan ilman kustannuksia ostajalle tai vaihdetaan uuteen laitteeseen Black & Decker Oy:n valinnan mukaan. Laitteen korjauksen tai vaihtoehtoisesti vaihdon lisäksi Black & Decker Oy:llä ei ole muuta laitteeseen liittyvää vastuuta lukuunottamatta vastuuta tahallisesti tai törkeästä huolimattomuudesta aiheutetusta vahingosta. Black & Decker Oy ei kuitenkaan missään olosuhteissa vastaa seurannais- tai välillisistä vahingoista. Mikäli kulloinkin voimassa olevan lain tai vallitsevan oikeuskäytännön nojalla katsottaisiin, että Black & Decker Oy:n vastuu olisi näissä takuuehdoissa tarkoitettua laajempi, on näihin takuuehtoihin sisältyvät vastuunrajoitukset lain tai oikeuskäytännön sallimissa rajoissa kuitenkin otettava huomioon mahdollista korvausvelvollisuutta tai korvauksen määrää rajoittavina ehtoina.

SUOMI

TARVIKKEET

Black & Decker tarjoaa täydellisen sarjan tarvikkeita koneeseesi. Lisätietojen saamiseksi ota yhteyttä lähimpään Black & Deckerin jälleenmyyjään. Käytä vain Black & Deckerin tai Piranhan alkuperäisiä tarvikkeita.

TEKNISET TIEDOT

Työkalun melutaso vastaa voimassa olevia EU- säädöksiä. Kuulosuojaimia on käytettävä tätä työkalua käytettäessä.

KG65 KG72 KG90

Hiomalaikan halkaisija 115mm 115mm 125mm

Teho 650W 720W 800W

Kuormittamaton 11.000 11.000 11.000

nopeus (k/min)

Kara M14 M14 M14

Johdon pituus 3m 3m 3m

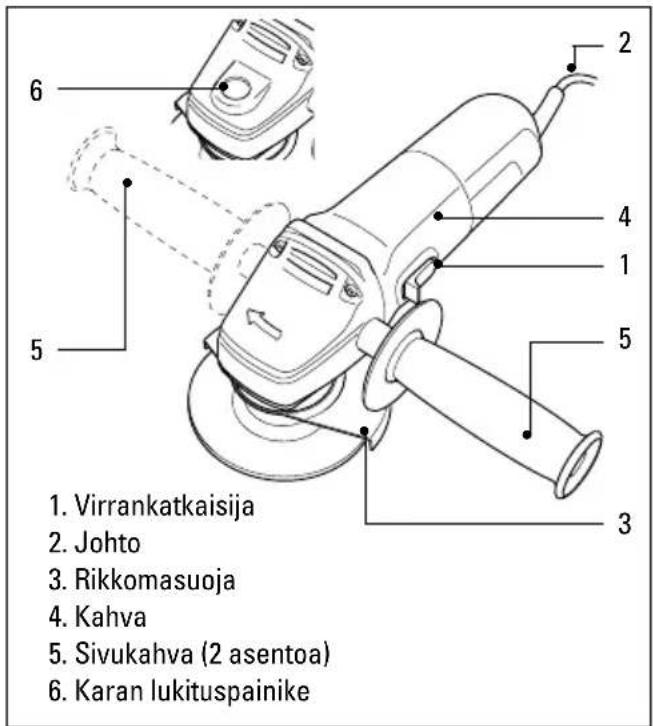

OMINAISUUDET

NÄIN KÄYTÄT KULMAHIOMAKONETTA

Käynnistä kulmahiomakone työntämällä virrankatkaisijaa eteenpäin. Kun haluat hiomakoneen

käyvän jatkuvasti, työnnä virrankatkaisijaa eteenpäin ja paina sen etupää alas, kunnes se lukkiutuu. Sammuta kulmahiomakone painamalla virrankatkaisijan

takaosaa. Jousikuormitus palauttaa virrankatkaisijan pois päältä -asentoon.

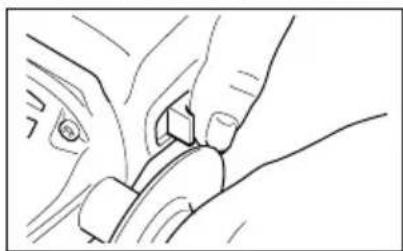

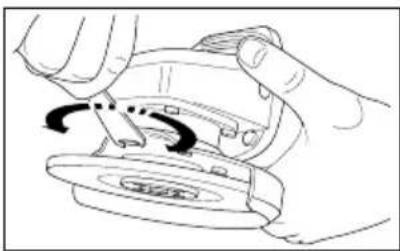

RIKKOMASUOJAN SÄÄTÄMINEN

Säädä suojus suojamaan käsiäsi ja ohjaamaan hiomisesta syntyvää hionta-ainesta. Irrota pistoke

virtalähteestä. Löysennä kiristyspultti. Aseta suojus haluttuun asentoon. Muista aina kiristää kiristyspultti.

HIOMALAIKAN KIINNITYS

Varmista aina, että tarvikkeen nimelliskierrosluku ylittää kulmahiomakoneen karan kierrosluvun.

Hiominen ja kiillottaminen

Käytä jäykkää hiomalaikkaa, jossa on sisäänpainettu napa pintojen hiomista ja viimeistelyä varten. Hiomalaikka voi olla halkaisijaltaan enintään 115mm (KG65/KG72) ja 125mm (KG90). Sen paksuus saa olla korkeintaan 6mm ja keskireikä 22mm.

Metallin katkaisu

Käytä katkaisulaikkaa tankojen, putkien ja metallikappaleiden katkaisemiseen. Katkaisulaikka voi olla halkaisijaltaan enintään 115mm (KG65/KG72) ja 125mm (KG90). Sen paksuus saa olla korkeintaan 3,5mm ja keskireikä 22mm.

Tiilien katkaisu

Käytä tasaista katkaisulaikkaa tiilien katkaisemiseen. Katkaisulaikka voi olla halkaisijaltaan enintään 115mm (KG65/KG72) ja 125mm (KG90). Lähesty leikattavaa kohdetta aina siinä kulmassa missä aiot leikata. Säilytä tämä kulma koko ajan äläkä paina laikkaa sivullepäin. Noudata allaolevia ohjeita: Irrota pistoke virtalähteestä.

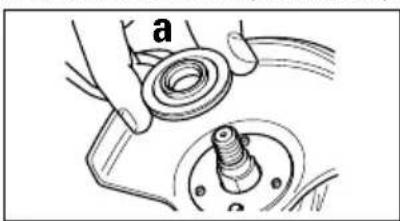

Varmista, että suojus on paikallaan. Aseta sisälaippa (a) karaan. Varmista, että se on kahden litteän osan päällä. Aseta hiomalaikka karan ja sisälaipan (a) päälle. Varmista, että se on oikein paikallaan.

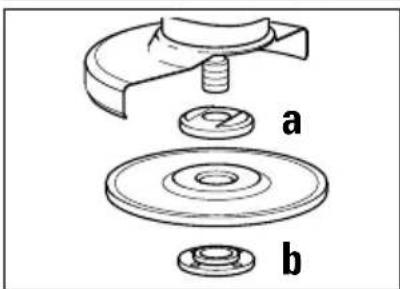

Kiinnitä kierteinen ulompi laippa (b) varmistaen, että se on oikein päin käytettävissä olevan laikan mukaan. Hiomalaikkojen kohdalla laippa (b) asetetaan sen korotettu osa laikkaan päin. Katkaisulaikkojen kohdalla laippa (b)

asetetaan sen sisäosa laikasta poispäin.

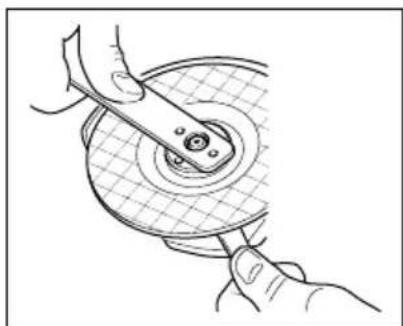

Pidä ruuviavain karan litteällä osalla estäen sitä pyörimästä ja kiristä ulompaa laippaa ruuviavaimella (kuuluu toimitukseen).

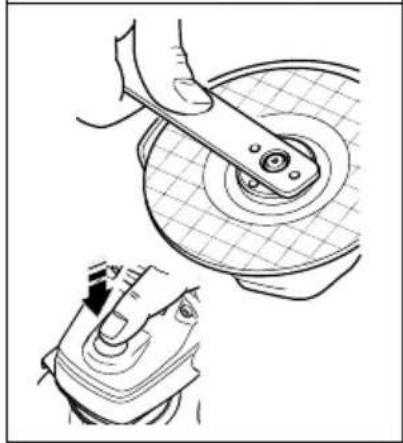

Paina karan lukituspainiketta ja pyöritä karaa, kunnes se lukkiutuu. Kiristä ulompi laippa ruuviavaimella (kuuluu toimi- tukseen) pitäen lukituspainiketta sisäänpainettuna.

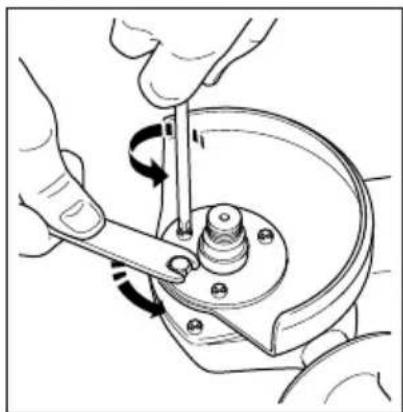

SUOJUKSEN IRROTTAMINEN (VAIN HIOTTAESSA)

Toimi seuraavasti:

Irrota pistoke virtalähteestä. Irrota hiomalaikka. Irrota kiristyspultti ja kolme ruuvia.

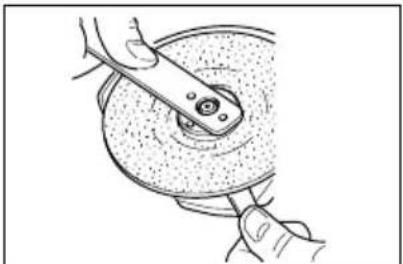

KUITUHIOMAPYÖRÖN KIINNITTÄMINEN

Käytä hiomalaikkaa tukilaipan kanssa.

Kiinnitä hiomalaikka seuraavasti:

Irrota pistoke virtalähteestä.

Irrota suojus. Aseta liitin karaan. Aseta tukilaippa karan ja sisälaipan päälle varmistaen, että se on oikein paikallaan. Asenna hiomalaikka kuitupuoli kohti tukilaippaa. Kiinnitä kierteinen ulompi laippa ja kiristä kuten kohdassa "Hiomalaikan kiinnitys" on selostettu.

VINKKEJÄ

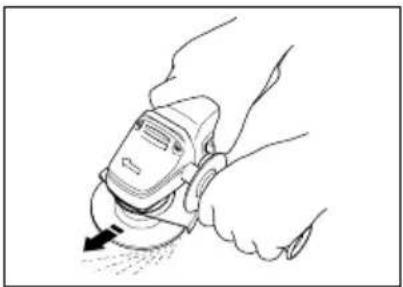

Pitele kulma- hiomakonetta seuraavasti: pidä yhtä kättä tukevasti sivukädensijan ympärillä ja toista koneen rungon ympärillä.

• Sijoita suojus aina niin, että mahdollisimman suuri osa näkyvillä olevaa laikkaa on suunnattu itsestäsi poispäin.
• Varaudu kipinäsyöksyyn laikan koskettaessa metallia.

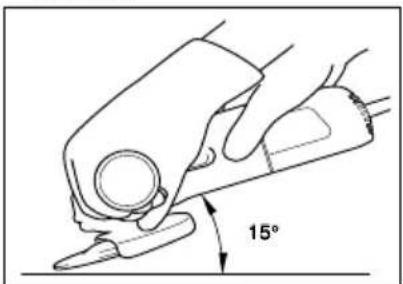

Kun hiot, säilytä aina oikea kulma (15°) laikan ja työstettävän pinnan välillä. Tämä lisää hiomalaikan tehoa ja vältyt

tarpeettomalta ylikuormittamiselta.

YLIKUORMITUS

Ylikuormitus voi vahingoittaa kulmahiomakoneen moottoria. Ylikuormitus voi tapahtua, jos kulmahiomakone on kovassa käytössä pitkiä aikoja. Älä koskaan paina kulmahiomakonetta liian kovaa työsi jouduttamiseksi. Hiomakone toimii tehokkaimmin, kun siihen kohdistetaan vain vähän painetta, näin vältytään hidastamasta sen nopeutta.

KUNNOSSAPITO

Pidä suojukset, ilma-aukot ja moottoritila mahdollisimman puhtaana pölystä ja muusta liasta. Pyyhi puhtaalla liinalla ja puhalla painepuhaltimella alhaisella paineella. Suuri metallipölykertymä voi aiheuttaa sähkövirran johtumisen sisäosista ulkoisiin osiin. Älä ylikuormita kulmahiomakonetta. Ylikuormitus hidastaa vauhtia ja vähentää tehokkuutta tehden hiomakoneen liian kuumaksi. Jos näin tapahtuu, anna hiomakoneen käydä tyhjäkäynnillä parin minuutin ajan, kunnes se palautuu normaaliin käyttölämpötilaansa. Kulmahiomakoneen kytkeminen pois toiminnasta kuormituksen aikana lyhentää virrankatkaisijan käyttöikää.

PUHDISTUS

Käytä vain mietoa saippuaa ja kosteaa riepua koneen puhdistamiseen. Monissa puhdistusaineissa on kemikaaleja, jotka saattavat vahingoittaa muovia. Älä koskaan käytä bensiiniä, tärpättiä, asetonia, valopetroolia tai vastaavia tuotteita. Pidä huoli, ettei kosteutta pääse koneeseen, äläkä koskaan upota konetta mihinkään nesteeseen.

CE-VAATIMUKSENMUKAISUUSTODISTUS

Vakuutamme että työkalut: KG65, KG72, KG90

ovat 89/392/EEC, 89/336/EEC, EN55014, 73/23/EEC,

EN50144, HD400, EN61000 mukaiset

Mitattu melupaine 97.7dB (A)

Mitattu meluteho 110.7dB (A)

Käsi/käsivarsi tärinä <2.5m/s²
