MANUAL DE UTILIZADOR KG65 BLACK & DECKER

Pela compra deste produto Black & Decker.

Para garantir melhores resultados, por favor leia atentamente as instruções anexas. Se tiver dúvidas sobre o funcionamento da sua máquina depois de ler estas instruções, contacte um Centro de Assistência Black & Decker.

HYVÄ ASIAKKAAMME,

FUNCIONAMIENTO DE SU AMOLADORA ANGULAR

Atenção! Quando estiver a utilizar ferramentas eléctricas, deve sempre tomar em consideração todas as precauções básicas de segurança para evitar o risco de incêndio, choque eléctrico e danos pessoais.

Para uma utilização segura

• Recomendamos que tome todas as medidas adequadas para a protecção dos seus ouvidos, no caso de ultrapassar um nível de intensidade de som igual ou superior a 85dB (A).
• Mantenha sempre limpa a área de trabalho. Areas de trabalho desarrumadas podem implicar acidentes.

- Ter em atenção ao ambiente do local de trabalho. Não deve expôr as ferramentas eléctricas à chuva nem usá-las em locais húmidos ou molhados. Mantenha a sua área de trabalho bem iluminada. Não usar as ferramentas eléctricas onde haja risco de incêndio ou explosão.

- Previna-se contra choques eléctricos. Evitar o contacto do corpo com superfícies ligadas à terra (tubos, irradiadores, frigoríficos, etc.).

- Mantenha as crianças afastadas. Não as deve deixar mexer nas ferramentas ou na extensão de cabo. Todos os visitantes devem ser mantidos afastados da área de trabalho.

- Guarde as ferramentas. Sempre que não estiverem em uso, as ferramentas devem ser guardadas em locais secos e seguros (com fechadura) longe do alcance das crianças.

- Não force a ferramenta. Fará melhor o seu trabalho e de um modo mais seguro se fôr utilizada segundo a sua função.

- Use a ferramenta correcta. Não utilize ferramentas ou acessórios para amadores em trabalhos pesados que exigem máquinas profissionais. Não utilize ferramentas para trabalhos que não são indicados; por exemplo, não use uma serra circular para cortar ramos ou troncos.

- Vista-se adequadamente. Não use roupas folgadas ou bijutaria pois podem ficar presas nas partes móveis da máquina. É recomendado o uso de luvas de borracha e calçado anti-derrapante (sola de borracha) quando trabalhar no exterior. Se tiver o cabelo comprido apanhe-o ou use uma protecção.

- Use óculos de segurança. Use uma máscara ou óculos de protecção sempre que a operação origine muito pó ou seja efectuada em locais fechados.

- Não maltrate o cabo. Não deverá nunca transportar a ferramenta pelo cabo, nem deverá puxar por este

para desligá-la da corrente. Mantenha o cabo afastado do calor, óleo e bordos afiados.

- Fixe a peça a trabalhar. Use grampos ou um dispositivo para suster a sua peça de trabalho. É mais seguro do que usar a sua mão, e fica assim com ambas as mãos livres para manusear a sua máquina.

- Não se incline demasiadamente. Mantenha-se numa posição de pé e bem equilibrada.

- Faça uma manutenção cuidada das ferramentas. Mantenha as ferramentas afiadas e limpas para que funcionem melhor e com maior segurança. Siga as instruções no que se refere à lubrificação e substituição dos acessórios. Inspeccione periodicamente os cabos e, se verificar que estes estão danificados, mande-os reparar num centro de assistência técnica. Mantenha as mãos secas, limpas e sem óleo nem gordura.

- Desligue as ferramentas. Desligue as ferramentas quando não as estiver a utilizar, antes de as mandar para o centro de assistência técnica e quando estiver a substituir acessórios (por exemplo: lâminas, brocas e cortantes).

- Retire as chaves reguladoras e as chaves de porcas. Verifique se retirou da ferramenta as chaves reguladoras e as chaves de porcas, antes de a ligar.

- Evite ligar a máquina inadvertamente. Não transporte uma ferramenta ligada à corrente com dedo no interruptor. Certifique-se de que o interruptor está desligado antes de ligar a ficha do cabo da máquina à tomada de corrente.

- Utilize cabos de extensão para utilização ao ar livre. Quando utilizar uma ferramenta ao ar livre, utilize apenas cabos marcados e concebidos para tal.

- Mantenha-se atento. Esteja atento ao que está a fazer. Seja cuidadoso. Não trabalhe se estiver cansado.

- Coloque o equipamento de extracção de poeiras. Se as ferramentas estiverem preparadas para a colocação do extractor de poeiras, certifique-se de que este está bem colocado e a ser bem utilizado.

- Verifique se existem componentes danificados. Quando pretender utilizar de novo uma ferramenta, verifique prévia e cuidadosamente se o resguardo ou qualquer outro componente estão danificados, de forma a saber se a máquina pode funcionar eficazmente e com segurança. Verifique o alinhamento e as juntas dos componentes móveis; veja se estes estão partidos ou mal montados, e tenha em atenção quaisquer outras condições que possam afectar o bom funcionamento da máquina.

PORTUGUÊS

O resguardo ou os componentes danificados deverão ser reparados ou substituídos num centro de assistência técnica, salvo indicação em contrário, dada neste manual de instruções. Mande substituir os interruptores defeituosos num centro de assistência autorizado. Não utilize a ferramenta se o interruptor estiver danificado.

• Atenção! A utilização de acessórios não recomendados neste manual de instruções pode constituir um risco para segurança do utilizador.
• Deixe a reparação da ferramenta a cargo de um técnico especializado. Este aparelho eléctrico está em conformidade com as principais regras de segurança. As reparações só devem ser efectuadas por técnicos especializados e com peças de origem, pois caso contrário, o utilizador poderá ser alvo de danos pessoais graves.

PRECAUÇÕES DE SEGURANÇA ADICIONAIS

• Utilize o resguardo e certifique-se de que se encontra bem colocado.
• Certifique-se de que as flanges de montagem e o disco se encontram correctamente colocados e de que não se encontram danificados.
• Certifique-se de que está a utilizar o tipo e o tamanho correcto de disco para a tarefa.
• Certifique-se de que o disco, escova de arame e acessórios de rectificação possuem uma gama de rpm superior à do eixo da rebarbadora de acabamento. Deixe um novo disco funcionar sem carga durante 30 segundos antes de iniciar qualquer operação.

Guarde estas instruções!

ISOLAMENTO DUPLO

A ferramenta está duplamente isolada, o que significa que todas as peças metálicas externas estão isoladas da tomada de alimentação. Este isolamento duplo obtém-se por meio de uma camada de material de isolamento, colocada entre as peças eléctricas e mecânicas. Assim, a ferramenta não necessita de ser ligada à terra.

Nota: O isolamento duplo não substitui as precauções de segurança normais, que devem ser cumpridas durante a utilização desta ferramenta. O sistema de isolamento serve como protecção adicional contra ferimentos resultantes de uma possível falha no isolamento eléctrico interno da ferramenta.

SEGURANÇA ELÉCTRICA

Assegure-se que a fonte de energía é igual à voltagem indicada na placa de características.

Esta máquina é fornecida com um cabo de dois fios condutores.

EXTENSÕES DE CABO

Pode utilizar até 30 metros (100 pés) de cabo de extensão com dois fios condutores da Black & Decker, sem que isso implique uma perda de potência.

FERRAMENTAS VELHAS E O MEIO AMBIENTE

Se algum dia quiser substituir a sua ferramenta ou chegar à conclusão de que esta já não tem nenhuma utilidade, pense na protecção do meio ambiente. Os centros de assistência técnica da Black & Decker aceitam as suas ferramentas antigas, destruindo-as de uma forma ecologicamente segura.

GARANTIA BLACK & DECKER

Se esta máquina apresentar algum defeito de material ou fabrico, dentro dos 24 meses seguintes à data da sua aquisição, a Black & Decker garante quer a reparação, por substituição das peças defeituosas, quer a eventual substituição da própria máquina, sem quaisquer encargos desde que:

• A máquina seja entregue em qualquer centro de assistência autorizado da Black & Decker acompanhada de um documento comprovativo da sua compra.

- A máquina tenha sido utilizada de acordo com a sua especificação profissional ou amadora.

- A máquina não tenha sido utilizada para trabalhos profissionais se estiver catalogada para uso amador.

- Não tenha sido tentada qualquer reparação por pessoal não autorizado pela Black & Decker.

SERVIÇO PÓS-VENDA DA BLACK & DECKER

A Black & Decker tem à sua disposição, a nível nacional, uma rede de assistência técnica, delegação própria, concessionários e reparadores autorizados, cujo objectivo é prestar-lhe um serviço excelente e reparações rápidas, onde poderá, também, encontrar os acessórios e peças necessárias para que possa usufruir de todas as potencialidades da sua máquina. Peças ou acessórios não genuínos Black & Decker podem danificar ou reduzir as capacidades da sua máquina e pôr em perigo a sua utilização. A garantia da máquina pode ser afectada em tais circunstancias.

PORTUGUÊS

A NOSSA POLÍTICA DE ASSISTÊNCIA PÓS-VENDA

É objectivo da Black & Decker que os seus clientes estejam totalmente satisfeitos, quer com os seus produtos quer com o seu serviço pós-venda. Para tanto não hesite em contactar o centro de assistência mais próximo da sua área sempre que entender necessário.

ACESSÓRIOS

O desempenho da sua máquina depende em muito dos acessórios que utilizar. A Black & Decker garante um padrão de qualidade elevado no fabrico dos seus acessórios, que foram concebidos para garantir um máximo rendimento da sua ferramenta. Ao adquiri-los, está a garantir um melhor rendimento da sua máquina. Consulte o seu revendedor para conhecer a gama de acessórios disponível.

DADOS TÉCNICOS

O nível de pressão sonora desta ferramenta está de acordo com a legislação da CEE. Deverá usar protectores para os ouvidos quando utilizar esta ferramenta.

KG65 KG72 KG90

Diâmetro do disco 115mm 115mm 125mm

Potência 650W 720W 800W

Velocidade sem carga 11000rpm 11000rpm 11000rpm

Rosca do veio M14 M14 M14

Comprimento do cabo 3m 3m 3m

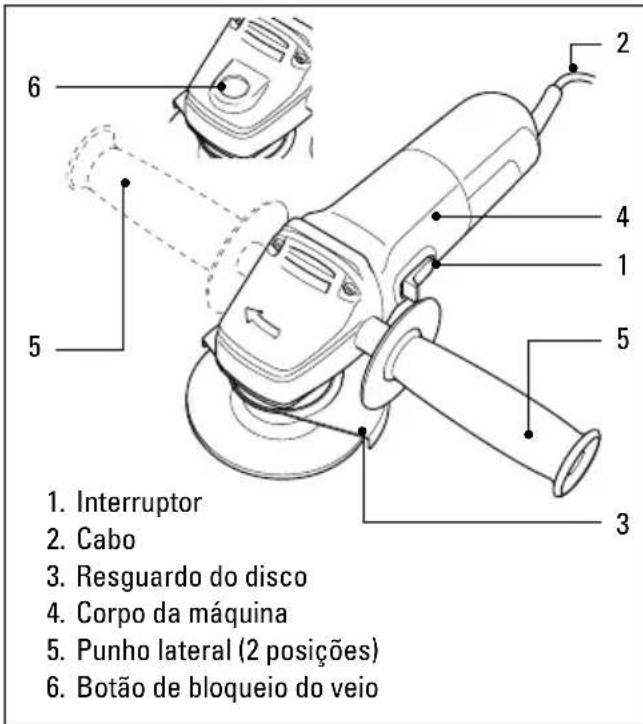

CARACTERÍSTICAS

UTILIZAÇÃO DA REBARBADORA DE ACABAMENTO

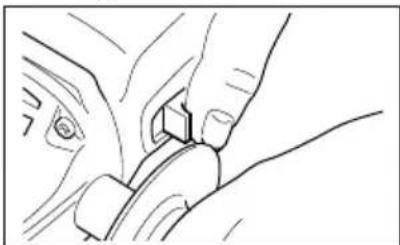

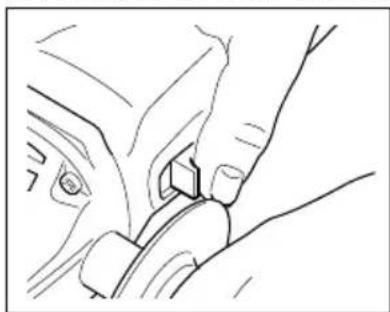

Para ligar a rebarbadora de acabamento, empurre o interruptor para a frente. Para um funcionamento

contínuo, empurre o interruptor para a frente e pressione a sua zona dianteira até que esta se encontre na posição de bloqueio. Para desligar a rebarbadora de acabamento, pressione a zona traseira do interruptor. Uma mola fará com que este volte à posição para desligar.

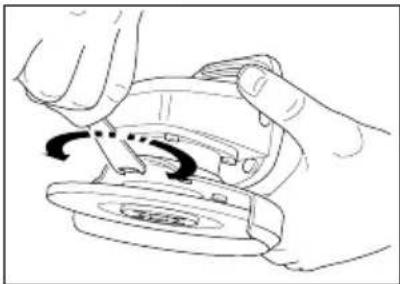

AJUSTE DO RESGUARDO DO DISCO

Efectue o ajuste do resguardo para proteger as suas mãos e para direcionar os detritos de material.

Desligue a ficha da tomada. Liberte a porca de aperto. Coloque o resguardo no ângulo pretendido. Aperte sempre a porca de aperto.

COLOCAÇÃO DOS DISCOS

Rectificação e acabamento

Utilize um disco rijo e abrasivo, de centro côncavo, para rectificação e acabamento de superfícies. O diâmetro máximo do disco que poderá utilizar é de 115mm (KG65/KG72) e 125mm (KG90). A grossura máxima é de 6mm e o orifício central é de 22mm.

Corte de metal

Utilize um disco de corte para corte de secções de eixos, canos e metais. O diâmetro máximo que poderá utilizar é de 115mm (KG65/KG72) e 125mm (KG90).

A grossura máxima é de 3.5mm e o orifício central é de 22mm.

Corte de alvenaria

Quando efectuar o corte de alvenaria, utilize um disco de corte plano. O diâmetro máximo do disco que poderá utilizar é de 115mm (KG65/KG72) e 125mm (KG90).

O ângulo de corte escolhido inicialmente deve ser mantido ao longo da operação, e não deve exercer qualquer pressão lateral sobre o disco.

Desligue a ficha da tomada.

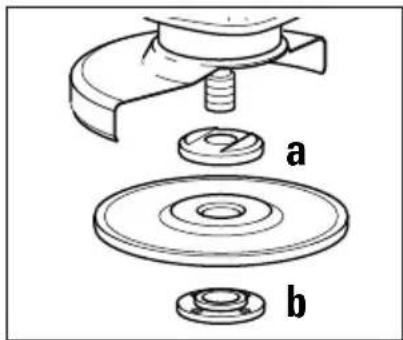

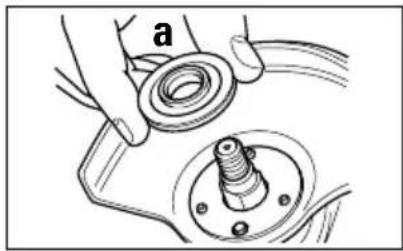

Certifique-se de que o resguardo se encontra colocado. Coloque a flange interior (a) no eixo.

PORTUGUÊS

Certifique-se de que entra em contacto com as duas superfícies planas.

Coloque o disco abrasivo no eixo e na flange interior (a). Certifique-se de que se encontra correctamente colocado.

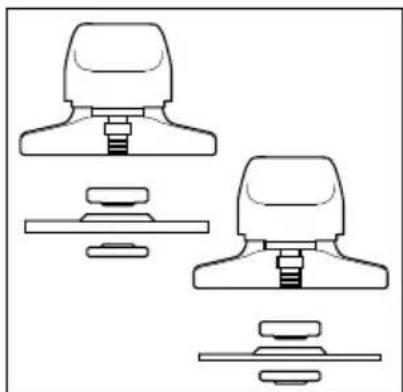

Coloque a flange exterior roscada (b), certificando-se de que se encontra na direcção correcta para o tipo de disco colocado. Para discos de rectificação, a flange (b) é

colocada com a zona saliente virada para o disco. Para discos de corte, a flange (b) é colocada com a zona interior virada para longe do disco.

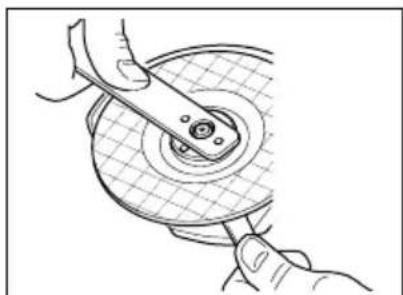

Mantenha a chave de porcas nas superfícies planas do eixo para evitar a rotação do disco e aperte a flange exterior com a chave de porcas fornecida.

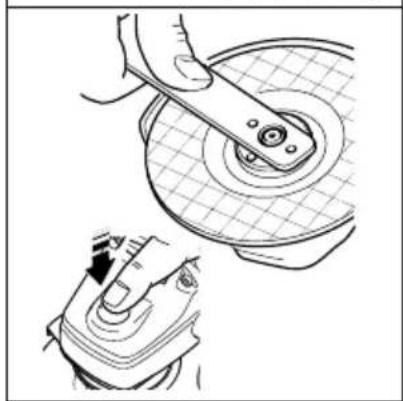

Pressione o botão de bloqueio do eixo e rode-o até que se en-contre bloqueado. Mantenha o botão de bloqueio pressionado e aperte a flange

exterior com a chave de porcas fornecida.

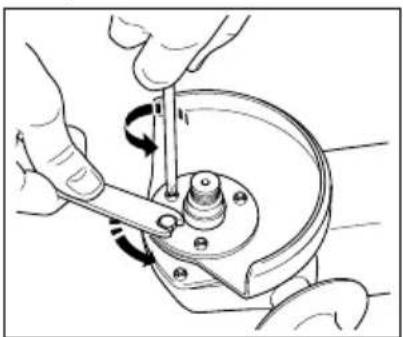

RETIRAR O RESGUARDO

Proceda da seguinte forma: Desligue a ficha da tomada.

Retire o disco. Retire a cavilha de aperto e os três parafusos de retenção.

COLOCAÇÃO DE DISCOS ABRASIVOS

Certifique-se sempre de que a gama de rpm do acessório excede as rpm do eixo da rebarbadora de acabamento. Utilize um disco abrasivo com superfície de suporte para lixas na rebarbadora de acabamento. Desligue a tomada da corrente.

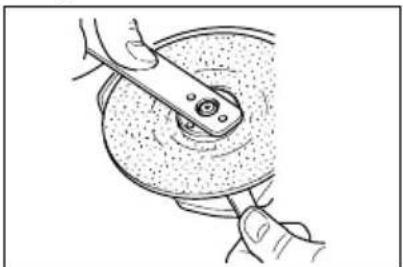

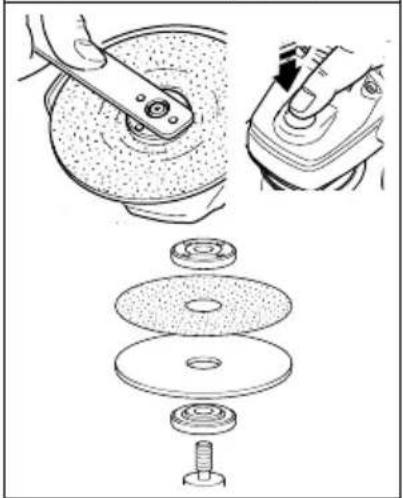

Retire o resguardo. Coloque a flange no eixo. Coloque a superfície de suporte no eixo e na flange interior, certificando-se de que se encontra correctamente colocada. Coloque o disco de fibra abrasiva na superfície de suporte. Coloque a flange exterior roscada e aperte-a, como indicado na secção "Colocação dos discos".

CONSELHOS DE UTILIZAÇÃO

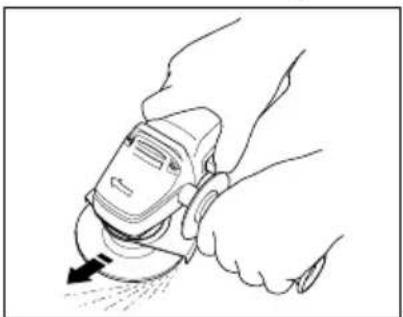

Segure bem a rebarbadora de acabamento com uma mão em volta do punho lateral e a outra em volta do corpo da rebarbadora de acabamento.

PORTUGUÊS

• O resguardo deve ser montado de forma a que a parte exposta do disco se encontre oposta ao utilizador.
• Cuidado com as chispas quando o disco tocar no metal.

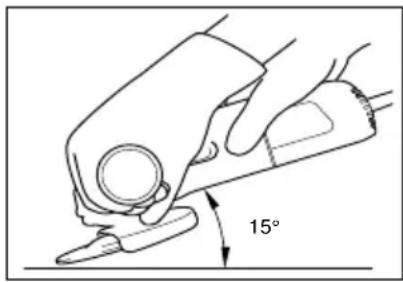

Quando efectuar a rectificação, mantenha sempre um ângulo correcto entre o disco e a superfície de trabalho (15°). Este

procedimento aumentará a capacidade de remoção do disco e evitará sobrecargas des necessárias.

SOBRECARGA

Uma sobrecarga danificará o motor da rebarbadora de acabamento. Essa situação poderá verificar-se se utilizar a rebarbadora de acabamento durante períodos de tempo muito prolongados. Não tente, em qualquer circunstância, exercer demasiada pressão sobre a rebarbadora de acabamento, de modo a acelerar o trabalho. Os discos abrasivos são mais eficazes quando é exercida apenas uma leve pressão sobre a rebarbadora de acabamento, de forma a evitar quebras de velocidade.

CUIDADOS COM A FERRAMENTA

Mantenha os resguardos, orifícios de ventilação, e caixa do motor limpos de poeira e sujidade. Limpe-os com um pano limpo e aplique uma leve pressão de ar. Uma acumulação excessiva de limalha de ferro poderá provocar uma transmissão de corrente eléctrica, das peças internas para as peças de metal expostas. Não sobrecarregue a rebarbadora de acabamento. A sobrecarga provocará uma redução na velocidade e eficiência da rebarbadora de acabamento, fazendo com que esta aqueça demasiado. Se tal acontecer, faça funcionar a rebarbadora de acabamento sem qualquer carga durante um ou dois minutos até que esta atinja a temperatura normal de funcionamento. Se desligar a rebarbadora de acabamento enquanto esta se encontra sob carga, reduzirá a vida útil do interruptor.

LIMPEZA

Use um sabão suave para limpeza. A maioria dos produtos de limpeza domésticos, contém substâncias químicas que podem danificar o corpo plástico.

Também não deve utilizar diluentes, vernizes ou petróleos para esse efeito. Não deixe que nenhum líquido entre para o interior da máquina e nunca a mergulhe em líquido algum.

CE DECLARAÇÃO DE CONFORMIDADE

Declaramos que os produtos: KG65, KG72, KG90

estão de acordo com 89/392/EEC, 89/336/EEC,

EN55014, 73/23/EEC, EN50144, HD400, EN61000

Pressão sonora 97.7dB (A)

Potência sonora 110.7dB (A)

Vibração <2.5m/s²

Brian Cooke - Engenheiro responsável
