KG65 - Mühle BLACK & DECKER - Kostenlose Bedienungsanleitung

Produkttyp	Winkelschleifer
Marke	Black & Decker
Modell	KG65
Scheibendurchmesser	115 mm
Leistung	650 W
Leerlaufdrehzahl	11 000 U/min
Spindelgröße	M14
Kabellänge	3 m
Stromversorgung	Netz 230 V ~ 50 Hz
Gewicht	2 kg
Doppelte Isolierung	Ja
Schalldruckpegel	97,7 dB(A)
Schallleistungspegel	110,7 dB(A)
Vibrationspegel	< 2,5 m/s²
Hauptfunktionen	Schleifen, Trennen, Schmirgeln
Schalter	Schiebeschalter mit Arretierung für Dauerbetrieb
Sicherheit	Verstellbare Schutzhaube, Spindelarretierung
Wartung und Reinigung	Mit einem feuchten Tuch und milder Seife reinigen
Garantie	2 Jahre Teile und Arbeit
Reparierbarkeit	Autorisierter Black & Decker Kundendienst, Originalersatzteile empfohlen

Häufig gestellte Fragen - KG65 BLACK & DECKER

Wie wechsle ich die Schleifscheibe?

Ziehen Sie den Netzstecker. Verwenden Sie den mitgelieferten Schlüssel, um die äußere Flanschmutter zu lösen, während Sie die Spindel mit dem Wellenverriegelungsknopf blockieren. Entfernen Sie die alte Scheibe und setzen Sie die neue ein, dabei die Drehrichtung beachten. Ziehen Sie die äußere Flanschmutter fest.

Wie stelle ich die Schutzhaube ein?

Ziehen Sie den Netzstecker. Lösen Sie die Klemmschraube der Schutzhaube, positionieren Sie die Schutzhaube im gewünschten Winkel, um die Hände zu schützen und Späne abzuleiten, und ziehen Sie die Schraube wieder fest.

Was tun bei Überlastung?

Eine Überlastung kann den Motor beschädigen. Falls das Werkzeug überhitzt, lassen Sie es im Leerlauf ein bis zwei Minuten laufen, bis es abgekühlt ist. Vermeiden Sie übermäßigen Druck.

Welchen Scheibentyp zum Trennen von Metall verwenden?

Verwenden Sie eine Trennscheibe für Metall. Der maximale Durchmesser beträgt 115 mm (KG65/KG72) oder 125 mm (KG90), mit einer maximalen Dicke von 3,5 mm und einer Bohrung von 22 mm.

Wie reinige ich den Winkelschleifer?

Verwenden Sie ein leicht feuchtes Tuch mit milder Seife. Keine aggressiven Haushaltsreiniger, Benzin, Terpentin oder Lösungsmittel verwenden. Vermeiden Sie, dass Flüssigkeit in das Innere gelangt.

Kann ich ein Verlängerungskabel verwenden?

Ja, bis zu 30 Meter Black & Decker Zweiphasen-Verlängerungskabel ohne Leistungsverlust. Verwenden Sie nur ein für den Außenbereich geeignetes Verlängerungskabel, falls nötig.

Wie verwende ich den Schalter für Dauerbetrieb?

Schieben Sie den Schiebeschalter nach vorne und drücken Sie dann den vorderen Teil ein, bis er einrastet. Zum Stoppen drücken Sie den hinteren Teil des Schalters.

Welches Zubehör wird empfohlen?

Verwenden Sie nur originales Black & Decker Zubehör, das für maximale Leistung ausgelegt ist. Zum Schleifen verwenden Sie eine Stützplatte mit der Schleifscheibe.

Wie pflege ich die Belüftungsschlitze?

Überprüfen Sie regelmäßig, ob die Lufteinlässe und das Motorgehäuse staubfrei sind. Wischen Sie sie mit einem sauberen Tuch ab oder blasen Sie sie mit Niedrigdruckluft aus, um sie zu reinigen.

Wo kann ich mein Werkzeug reparieren lassen?

Wenden Sie sich an ein autorisiertes Black & Decker Service-Center. In Frankreich rufen Sie die 3611 Black & Decker an oder fragen Sie nach der Händlerliste. Die 2-jährige Garantie deckt Reparaturen ab, wenn das Werkzeug nicht zerlegt wurde.

BEDIENUNGSANLEITUNG KG65 BLACK & DECKER

Wir gratulieren Ihnen zu Ihrem neuen

Black & Decker Produkt. Bitte lesen Sie die Sicherheitshinweise und die Gebrauchsanweisung vor dem Gebrauch sorgfältig durch. Bei weiteren Fragen wenden Sie sich bitte an unseren Kundendienst.

ΣΥΓΧΑΡΗΤΗΡΙΑ!

Winkelschleifer - Bedienungsanleitung

SICHERHEITSHINWEISE

Achtung! Beim Arbeiten mit elektrischen Geräten sollten Sie die folgenden vorbeugenden Sicherheitsrichtlinien unbedingt einhalten, um die Gefahr von Feuer, elektrischem Schlag und körperlichen Verletzungen zu vermeiden.

Für sicheres Arbeiten:

• Wir empfehlen, einen Gehörschutz zu tragen bei einem Schalldruck, der größer als 85,0 dB (A) ist.
• Halten Sie Ihren Arbeitsbereich in Ordnung. Unordnung im Arbeitsbereich erhöht die Unfallgefahr.
• Berücksichtigen Sie Umgebungseinflüsse. Setzen Sie Elektrowerkzeuge nicht dem Regen aus. Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beleuchtung. Benutzen Sie Elektrowerkzeuge nicht in Bereichen, wo Feuer- oder Brandgefahr bestehen könnte.
• Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberührung mit geerdeten Teilen, zum Beispiel mit Rohren, Heizkörpern, Herden, Kühlschränken. Bei extremen Einsatzbedingungen (z.B. hohe Feuchtigkeit, Entwicklung von Metallstaub usw.) kann die elektrische Sicherheit durch Vorschalten eines Trenntransformators oder eines Fehlerstrom-(FI)-Schutzschalters erhöht werden.
• Halten Sie Kinder fern. Lassen Sie andere Personen nicht das Werkzeug oder Kabel berühren, halten Sie sie von Ihrem Arbeitsbereich fern.
• Bewahren Sie Ihre Werkzeuge sicher auf. Unbenutzte Werkzeuge sollten in trockenen, verschlossenen Räumen und für Kinder nicht erreichbar aufbewahrt werden.
• Überlasten Sie Ihr Werkzeug nicht. Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.
• Benutzen Sie das richtige Werkzeug. Verwenden Sie keine zu schwachen Werkzeuge oder Vorsatzgeräte für schwere Arbeiten. Benutzen Sie Werkzeuge nicht für Zwecke und Arbeiten, wofür sie nicht bestimmt sind; Beispiel: Handkreissägen sollen nicht benutzt werden, um Bäume zu fällen oder Äste zu schneiden.

• Tragen Sie geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung oder Schmuck. Sie können von beweglichen Teilen erfaßt werden. Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.

• Benutzen Sie eine Schutzbrille. Verwenden Sie eine Atemmaske bei stauberzeugenden Arbeiten.

• Zweckentfremden Sie nicht das Kabel. Tragen Sie das Werkzeug nicht am Kabel, und benutzen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
• Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es wird damit sicherer gehalten als von Ihrer Hand und ermöglicht die Bedienung der Maschine mit beiden Händen.
• Sorgen Sie für sicheren Stand. Vermeiden Sie unnormale Körperhaltungen. Sorgen Sie für sicheren Stand, und halten Sie jederzeit das Gleichgewicht.
• Pflegen Sie Ihre Werkzeuge mit Sorgfalt. Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher zu arbeiten. Befolgen Sie die Wartungsvorschriften und die Hinweise für Werkzeugwechsel. Kontrollieren Sie regelmäßig den Stecker und das Kabel, und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern. Kontrollieren Sie Verlängerungskabel regelmäßig, und ersetzen Sie beschädigte. Halten Sie Handgriffe trocken und frei von Öl und Fett.
• Ziehen Sie den Netzstecker. Nach der Benutzung, vor der Wartung und für den Zubehörwechsel von - zum Beispiel - Sägeblättern, Bohrern, Messern usw.
• Lassen Sie keine Werkzeugschlüssel stecken. Überprüfen Sie vor dem Einschalten, ob die Schlüssel und Einstellwerkzeuge entfernt sind.
• Vermeiden Sie unbeabsichtigten Anlauf. Tragen Sie keine an das Stromnetz angeschlossenen Werkzeuge mit dem Finger am Schalter. Vergewissern Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschaltet ist.
• Verlängerungskabel im Freien. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.
• Seien Sie stets aufmerksam. Beobachten Sie Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Werkzeug nicht, wenn Sie unkonzentriert sind.
• Schließen Sie die Staubabsaugung an. Wenn das Gerät mit einer Staubabsaugung geliefert wird, stellen Sie sicher, daß diese angeschlossen ist und richtig funktioniert, besonders wenn Sie in geschlossenen Räumen arbeiten.
• Kontrollieren Sie Ihr Gerät auf Beschädigungen. Vor weiterem Gebrauch des Werkzeugs sind die Schutzeinrichtungen oder leicht beschädigte Teile

DEUTSCH

sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion zu überprüfen. Überprüfen Sie, ob die Funktion beweglicher Teile in Ordnung ist, ob sie nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Gerätes zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile sollen sachgemäß durch eine Kundendienstwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in den Betriebsanleitungen angegeben ist. Beschädigte Schalter müssen in einer Kundendienstwerkstatt ersetzt werden. Benutzen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschalten läßt.

• Achtung! Zu Ihrer eigenen Sicherheit benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben sind, oder vom Werkzeughersteller empfohlen oder angegeben werden. Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog empfohlenen Einsatzwerkzeuge oder Zubehörteile kann eine persönliche Verletzungsgefahr für Sie bedeuten.
• Lassen Sie Ihr Gerät von anerkannten Fachleuten reparieren. Das Elektrowerkzeug entspricht den geltenden Sicherheitsbestimmungen. Reparaturen sollen nur von qualifiziertem Personal mit Originalersatzteilen durchgeführt werden, da unsachgemäße Reparaturen Verletzungsgefahren für den Benutzer zur Folge haben können.

ZUSÄTZLICHE SICHERHEITSHINWEISE

• Benutzen Sie immer die Schutzvorrichtung und achten Sie darauf, daß diese korrekt angebracht ist.
• Prüfen Sie, ob die Befestigungsflansche und die Scheibe korrekt eingesetzt wurden und nicht beschädigt sind.
• Stellen Sie sicher, daß die Drehzahlgeschwindigkeit Ihres Gerätes für Zubehör (Drahtbürste etc.) hoch genug ist. Lassen Sie einen neu aufgespannten Schleifkörper mindestens 30 Sekunden lang ohne Belastung probelaufen.

Bewahren Sie die Sicherheitshinweise gut auf!

ZWEIFACH-ISOLIERUNG

Ihr Gerät ist voll isoliert. Das bedeutet, daß zwei voneinander unabhängige Isolierungsvorkehrungen Sie davor schützen, mit stromführenden Metallteilen in Berührung zu

kommen. Dies wird erreicht, indem man eine Isolierbarriere zwischen die elektrischen Teile und den mechanischen Teilen plaziert. Dadurch stellt die Zweifach - Isolierung für Sie einen extremen Schutz vor einem elektrischen Schlag dar.

ELEKTRISCHE SICHERHEIT

Vergewissern Sie sich, daß Ihre Netzspannung der auf dem Typenschild angegebenen Spannung entspricht. Das Werkzeug ist mit einem zweipoligen Kabel und Stecker ausgerüstet.

VERLÄNGERUNGSKABEL

Sie können bis zu 30m Black & Decker Verlängerungskabel (zweiadrig) verwenden, ohne daß Ihr Gerät dabei an Leistung verliert.

Hinweis: Verwenden Sie nur wenn unbedingt erforderlich ein Verlängerungskabel. Der Einsatz eines nicht korrekten Verlängerungskabels kann zu Brandgefahr oder einem elektrischen Schlag führen. Wenn ein Verlängerungskabel verwendet werden muß, achten Sie auf die korrekte Verdrahtung und seinen guten Betriebszustand.

AUSGEDIENTE ELEKTROWERKZEUGE UND UMWELTSCHUTZ

Sollte Ihr Elektrowerkzeug eines Tages so intensiv genutzt worden sein, daß es ersetzt werden muß, oder Sie keine Verwendung mehr dafür haben, denken Sie bitte an den Umweltschutz. Elektro-Geräte gehören nicht in den normalen Hausmüll, sondern können in umweltfreundlicher Weise verwertet werden. Fragen Sie dazu Ihren Black & Decker Händler oder den Black & Decker Zentralkundendienst.

UNSERE KUNDENDIENSTPOLITIK

Kundenzufriedenheit mit Produkt und Service ist unser oberstes Ziel. Wann immer Sie Hilfe oder Beratung brauchen, wenden Sie sich vertrauensvoll an den Black & Decker Zentralkundendienst, unsere Mitarbeiter freuen sich darauf, Ihnen unseren Service anzubieten. Mit dieser Garantieerklärung erhalten Sie eine zusätzliche Sicherheit. Sie schränkt jedoch in keinem Falle Ihre gesetzlichen Gewährleistungsansprüche ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben.

DIE BLACK & DECKER GARANTIE (DEUTSCHLAND)

Sollten wider Erwarten Defekte auf Grund von Material- oder Verarbeitungsfehlern innerhalb von 24 Monaten

DEUTSCH

nach dem Kauf auftreten, garantieren wir die kostenlose Instandsetzung des Gerätes oder, nach unserer Entscheidung, den kostenlosen Umtausch, vorausgesetzt:

• Das Gerät wird an uns, unseren Zentralkundendienst oder eine unserer autorisierten Vertragswerkstätten mit Kaufnachweis (Rechnung oder Kassenbeleg mit Kaufdatum) zurückgebracht.
• Das Gerät wurde sachgemäß eingesetzt und nur original Black & Decker Zusatzgeräte und Zubehör wurden verwendet, welche ausdrücklich von uns zum Betrieb mit Black & Decker Geräten als geeignet bezeichnet wurden.
• Reparaturen wurden nicht von anderen Personen vorgenommen als von unserem eigenen Service-personal oder autorisierten Vertragswerkstätten. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantie gilt nicht für das Verbrauchszubehör (Bohrer, Schrauberbits, Sägeblätter, Hobelmesser, Trennscheiben und Schleifpapier etc.). Black & Decker bietet Ihnen ein bundesweites Servicenetz durch unseren Zentralkundendienst und autorisierte Vertragswerkstätten an. Es ist unser Bestreben, Ihnen exzellenten Service, schnelle Reparaturen, umfassenden Ersatzteildienst und eine breite Zubehörpalette anzubieten. Die Anschrift unseres Zentralkundendienstes und unserer Vertragswerkstätten finden Sie im jeweils gültigen Katalog.

DIE BLACK & DECKER GARANTIE (ÖSTERREICH)

Wir gratulieren Ihnen zum Kauf dieses hochwertigen Black & Decker Gerätes. Die sorgfältige Erzeugung dieses Qualitätsproduktes erlaubt es uns, Ihnen eine verlängerte Garantiezeit von 2 Jahren ab Kaufdatum zu gewähren. Sollten daher wider Erwarten Defekte aufgrund von Material- oder Verarbeitungsfehler innerhalb dieser 2 Jahre ab Kaufdatum auftreten, so garantieren wir Ihnen die kostenlose Instandsetzung des Gerätes oder, nach unserem Ermessen, den kostenlosen Umtausch, vorausgesetzt daß:

• Das Gerät an unseren Zentralkundendienst oder an eine unserer autorisierten Vertragswerkstätten, zusammen mit der ausgefüllten und datierten Garantiekarte oder mit dem Kaufnachweis (Rechnung oder Kassenbeleg mit Kaufdatum) retourniert wurde.

- Das Gerät sachgemäß eingesetzt wurde und nur Original Black & Decker Zusatzgeräte bzw. Zubehör verwendet wurden, welches ausdrücklich von uns für den Betrieb mit diesem Black & Decker Gerät als geeignet bezeichnet wurde.

• Reparaturen nur von Black & Decker Servicepersonal oder von unseren autorisierten Vertragswerkstätten durchgeführt wurden.
  Die Garantie gilt nicht für Verbrauchszubehör, wie beispielsweise Bohrer, Sägeblätter, Hobelmesser, Trennscheiben. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.

DIE BLACK & DECKER GARANTIE (SCHWEIZ)

Wir gratulieren Ihnen zum Kauf dieses hochwertigen Black & Decker Gerätes. Die sorgfältige Erzeugung dieses Qualitätsproduktes erlaubt es uns, Ihnen eine verlängerte Garantiezeit von 2 Jahren ab Kaufdatum zu gewähren. Sollten daher wider Erwarten Defekte aufgrund von Material- oder Verarbeitungsfehler innerhalb dieser 2 Jahre ab Kaufdatum auftreten, so garantieren wir Ihnen die kostenlose Instandsetzung des Gerätes oder, nach unserem Ermessen, den kostenlosen Umtausch, vorausgesetzt daß:

- Das Gerät an eine unserer autorisierten Vertragswerkstätten, zusammen mit der ausgefüllten und datierten Garantiekarte oder mit dem Kaufnachweis (Rechnung oder Kassenbeleg mit Kaufdatum) retourniert wurde.

- Das Gerät sachgemäß eingesetzt wurde und nur Original Black & Decker Zusatzgeräte bzw. Zubehör verwendet wurden, welches ausdrücklich von uns für den Betrieb mit diesem Black & Decker Gerät als geeignet bezeichnet wurde.

- Reparaturen nur von einer unserer autorisierten Vertragswerkstätten durchgeführt wurden.

Die Garantie gilt nicht für Verbrauchszubehör, wie beispielsweise Bohrer, Sägeblätter, Hobelmesser, Trennscheiben. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.

ZUBEHÖR

Benutzen Sie nur original Black & Decker Zubehör um eine optimale Leistung Ihres Gerätes sicherzustellen.

TECHNISCHE DATEN

Der Geräuschpegel Ihres Gerätes entspricht den Bestimmungen der Europäischen Gemeinschaft. Beim Arbeiten mit diesem Gerät sollten Sie einen Ohrenschutz tragen.

KG65 KG72 KG90

Scheibendurch- 115mm 115mm 125mm messer

Leistung 650W 720W 800W

KG65 KG72 KG90

Geschwindigkeit 11.000U/min 11.000U/min 10.000U/min ohne Last

Spindelgröße M14 M14 M14

Kabellänge 3m 3m 3m

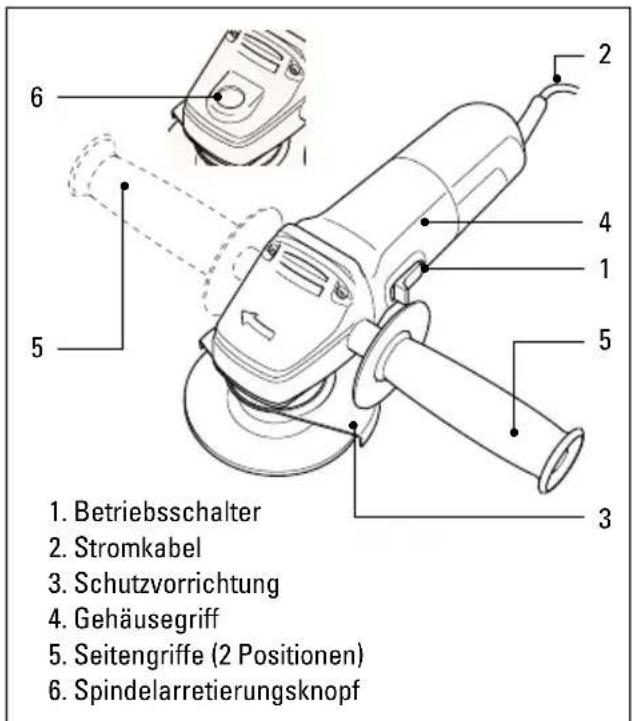

BESCHREIBUNG

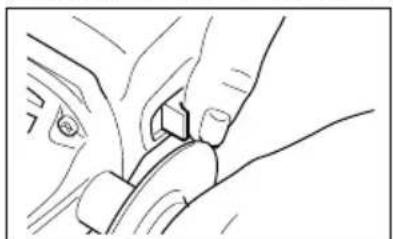

FUNKTIONSWEISE DES WINKELSCHLEIFERS

Der Winkel- schleifer wird eingeschaltet, indem Sie den Betriebsschalter nach vorne schieben. Für

Dauerbetrieb schieben Sie den Schalter nach vorne und drücken ihn nach unten bis er in der

Arretierstellung einrastet. Zum Ausschalten des Winkelschleifers drücken Sie den Betriebsschalter hinten nach unten. Durch einen Federmechanismus kehrt der Schalter in die Aus-Position zurück.

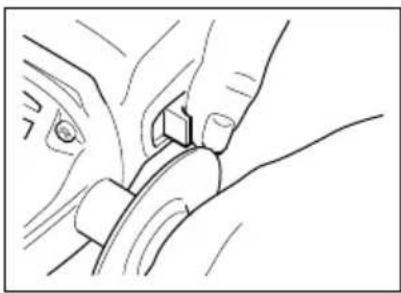

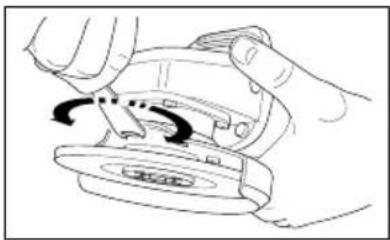

NACHSTELLEN DER SCHUTZVORRICHTUNG

Sie sollten die Schutzvorrichtung zum Schutz Ihrer Hände so einstellen, daß des Schleifgut vom Körper weggeführt wird. Ziehen Sie zuerst den Netzstecker aus der Steckdose.

Lockern Sie jetzt den Klemmbolzen. Bringen Sie die Schutzvorrichtung in die gewünschte Position. Ziehen Sie den Klemmbolzen immer fest an.

EINSETZEN DER SCHEIBEN

Schleifen und Oberflächenbearbeitung

Zum Schleifen von Oberflächen sollten Sie eine grobe Schleifscheibe mit vertiefter Mitte benutzen. Sie können Schleifscheiben bis zu einem Maximaldurchmesser von 115mm (KG65/KG72) und 125mm (KG90) verwenden. Die maximale Dicke beträgt 6mm.

Schneiden von Metall

Zum Schneiden von Stangen, Rohren und Metallteilen sollten Sie eine Trennscheibe verwenden. Sie können Scheiben bis zu einem Maximaldurchmesser von 115mm (KG65/KG72) und 125mm (KG90) verwenden. Die maximale Dicke beträgt in diesem Fall 3,5mm.

Schneiden von Steinmaterial

Beim Schneiden von Steinmaterial sollten Sie eine flache Trennscheibe verwenden. Sie können Scheiben bis zu einem Maximaldurchmesser von 115mm (KG65/KG72) und 125mm (KG90) verwenden. Gehen Sie die Aufgabe hierbei immer in dem Winkel an, in dem Sie auch schneiden möchten. Behalten Sie diesen Winkel dann während des Schneidens bei und üben Sie keinen seitlichen Druck auf die Scheibe aus.

Beim Einsetzen der Scheibe sollten Sie folgendermaßen vorgehen:

Ziehen Sie zuerst den Netzstecker aus der Steckdose.

Stellen Sie sicher, daß die

Schutzvorrichtung angebracht ist.

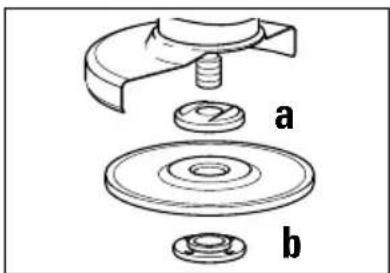

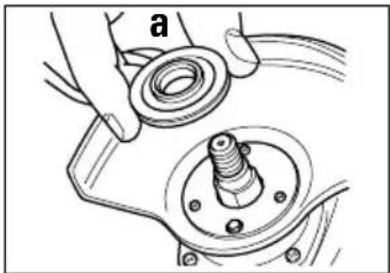

Legen Sie den Innenflansch (a) auf die Spindel.

Stellen Sie sicher,

daß er auf den beiden Flachstellen zu liegen kommt.

Legen Sie jetzt die Schleifscheibe auf die Spindel und den

Innenflansch (a).

Stellen Sie

sicher, daß sie korrekt sitzt.

DEUTSCH

Setzen Sie jetzt den Außenflansch mit Gewinde (b) ein, wobei Sie sicherstellen sollten, daß er entsprechend des eingesetzten Scheibentyps in die richtige Richtung zeigt.

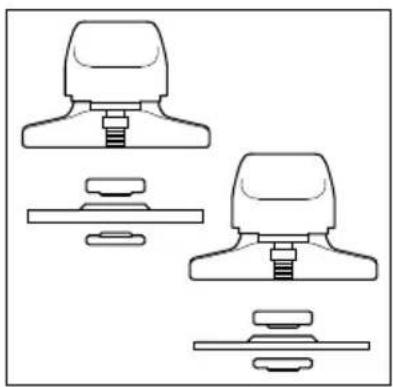

Bei Schleifscheiben wird der Flansch (b) mit der höher ausgeformten Seite auf die Scheibe zeigend eingesetzt. Bei Trennscheiben wird der Flansch (b) mit der flachen Seite von der Scheibe wegzeigend eingesetzt.

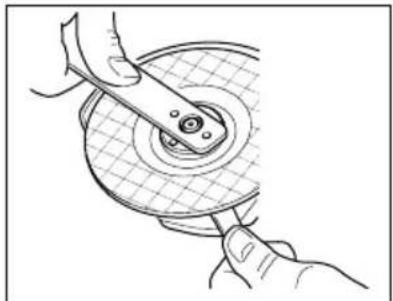

Halten Sie die Spindel an den Flachstellen mit einem Schraubenschlüssel fest, damit sie sich nicht drehen kann, und ziehen Sie dann den Außenflansch mit dem mitgelieferten Schraubenschlüssel fest an.

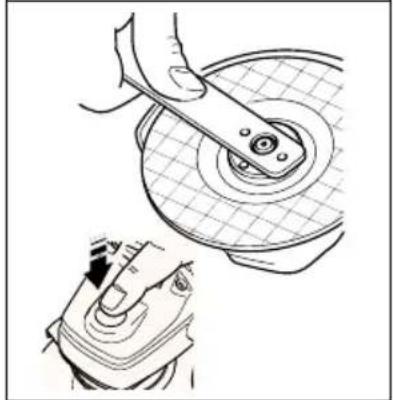

KG72/KG90: Drücken Sie den Spindel- arretierungsknopf und drehen Sie die Spindel, bis sie einrastet.

Ziehen Sie bei eingedrücktem Arretierungsknopf den Außenflansch mit dem mitgelieferten Schraubenschlüssel fest an.

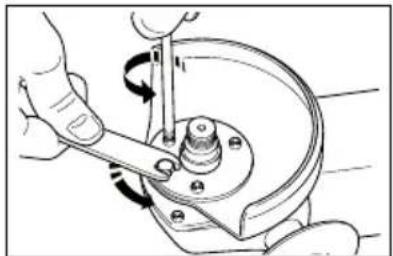

DEMONTAGE DER SCHUTZVORRICHTUNG

Zur Demontage der Schutzvorrichtung sollten Sie folgendermaßen vorgehen: Ziehen Sie den Netzstecker

aus der Steckdose. Entfernen Sie die Scheibe. Entfernen Sie den Klemmbolzen und die drei Befestigungsschrauben.

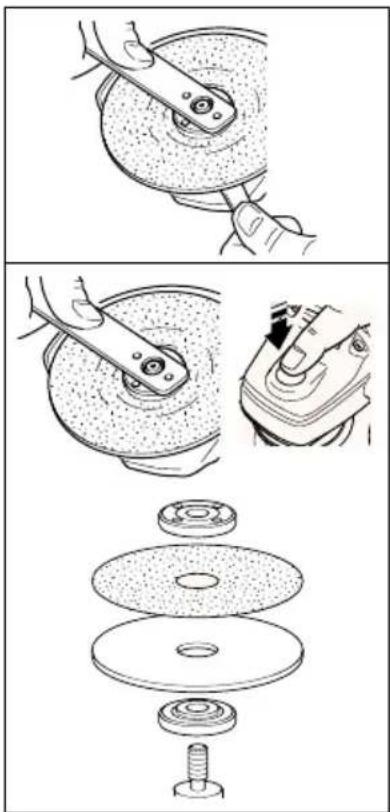

EINSETZEN VON SCHLEIFSCHEIBEN

Stellen Sie immer sicher, daß die Drehzahlangabe des Gerätes für des gewahlte Zubehör ausreichend ist. Wenn Sie Ihren Winkelschleifer zum Schmirgeln einsetzen, sollten Sie eine Schleifscheife mit Flexonteller verwenden.

Die Schleifscheibe wird wie folgt eingesetzt:

Ziehen Sie den Netzstecker aus der Steckdose. Nehmen Sie die Schutzvorrichtung ab. Legen Sie den Flansch auf die Spindel. Setzen Sie den Flexonteller auf Spindel und Innenflansch und stellen Sie hierbei sicher, daß er korrekt sitzt. Legen Sie jetzt die Fiberscheibe auf den Flexonteller. Setzen Sie den Außenflansch mit Gewinde auf und ziehen Sie ihn gemäß der

Anleitung im Abschnitt "Einsetzen der Schleifscheibe" fest an.

ARBEITSHINWEISE

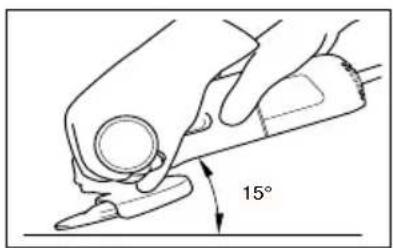

Halten Sie den Winkelschleifer mit einer Hand um den Seitengriff und der anderen Hand in der Griffposition um das Gehäuse fest.

• Bringen Sie die Schutzvorrichtung immer so an, daß soviel wie möglich von der freiliegenden Scheibe von Ihnen wegzeigt.
• Machen Sie sich auf einen 'Funkenregen' gefaßt, wenn die Scheibe mit Metall in Kontakt kommt. Behalten Sie beim Schleifen immer den korrekten Winkel zwischen Scheibe und Arbeitsfläche bei (15°). Hierdurch erzielen Sie optimale Arbeitsergebnisse und

DEUTSCH

es werden Überlastungen vermieden.

ÜBERLASTUNG

Der Motor Ihres Winkelschleifers kann durch Überlastungen beschädigt werden. Dies geschieht durch übermäßigen Arbeitsdruck über längere Zeit hinweg. Versuchen Sie daher nicht, durch Druck auf Ihren Winkelschleifer, die Arbeitsgeschwindigkeit zu erhöhen. Die Schleifscheiben arbeiten leistungsfähiger, wenn auf den Winkelschleifer nur ein leichter Druck ausgeübt wird, wodurch ein Abfallen der Schleifgeschwindigkeit vermieden wird.

WERKZEUGPFLEGE

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Übermäßige Ansammlung von Metallstaub kann dazu führen, daß Strom von den internen Teilen auf freiliegende Metallteile geleitet wird. Setzen Sie den Winkelschleifer keiner Überlastung aus. Eine Überlastung führt zur Reduktion der Geschwindigkeit und der Leistung, wodurch der Winkelschleifer sich überhitzt. Sollte dies eintreten, dann schalten Sie den Winkelschleifer ohne Belastung ein bis zwei Minuten ein, bis er sich auf die normale Betriebstemperatur abgekühlt hat. Durch Abschalten des Winkelschleifers unter Belastung wird die Lebensdauer des Betriebsschalters reduziert.

WARTUNG UND PFLEGE

Ziehen Sie vor der Reinigung den Netzstecker! Benutzen Sie zur Reinigung nur milde Seife und ein feuchtes Tuch. Die Vielzahl der Haushaltsreiniger enthält Chemikalien, die das Kunststoffgehäuse beschädigen könnten. Benutzen Sie keinesfalls Benzin, Terpentin, Verdünnung oder ähnliche Produkte. Achten Sie darauf, daß flüssige Seife niemals in das Innere des Gerätes gelangt.

EG KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit, daß die folgenden Elektrowerkzeuge: KG65, KG72, KG90 der Richtlinie 89/392/EEC, 89/336/EEC, EN55014, 73/23/EEC, EN50144, HD400, EN61000 entsprechen

Lpa (Schalldruck) 97.7dB (A)

Lpa (Schalleistung) 110.7dB (A)

Gewichteter Effektivwert der Beschleunigung <2.5m/s²
