MODE D'EMPLOI TS 300 E HUSQVARNA

FR -Informations Concernant L'environnement

Le symbole sur le produit ou sur son emballage indique que ce produit ne doit pas ettre traite comme dechet menager. Il doit obligatoirement etre depose au point de collecte prevu pour le recyclage du materiel electrique et Electronique.En vous conformant a une procedure d'enlevement correcte du produit devenu obsolete, vous aiderez a prevenir tout effet nuisible a I'environnement et a la sante, qu'une manipulation inappropriée de celui-ci pourrait autrement provoquer. Pour de plus amples informations sur le recyclage de ce produit, veillez contacter votre mairie ou collectivite locale, la déchetterie de votre localite ou le magasin où vous avez acheté le produit.

DE - Umweltinformation

Husqvarna AB, SE-433 81 Göteborg, Suède, tél.: [phone], déclarons sous notre seule responsabilité que la Husqvarna TS 300 E à partir des numérios de série de l'année 2010 (l'année est indiquée clairment sur la plaque signalétique suivie d'un numéro de série) auquel se refère ce document est conforme aux dispositions des DIRECTIVES DU CONSEIL:

• du 17 mai 2006 "directive machines" 2006/42/CE
• du 15 décembre 2004 "compatibilité electromagnétique" 2004/108/CEE.
• du 12 décembre, 2006 "relatives aux équipements électriques" 2006/95/CE.

Les normes harmonisées suivantes ont été appliquées: EN ISO 12100:2003, EN 55014-1:2006, EN 55014-2/A1:2001, EN 61000-3-2:2006, EN 61000-3-3/A1/A2:2005, EN 12418/A1:2009.

Huskvarna, le 29 décembre 2009

Henric Andersson

Vice-président,

responsible des découvertes et équipements de construction

(Representant autorisé d'Husqvarna AB et responsable de la documentation technique.)

Huskvarna, 29 décembre 2009

Henric Andersson

Vicepresidente,

Puisance, kW	2,2 kW (3 CV)	2,9 kW (4 CV)
Tension (±5%), V	230 (50 Hz)	400 (50 Hz)
Amperage, A	10	11,5
Pompe	13 W, 230 V	13 W, 230 V
Vitesse moteur, tr/min	2800
Vitesse de rotation du disque, tr/min	2800
Protection électrique	IP 54

Profondeur de coupe (E) à 90°, mm	Ø 350 = 100
	Ø 300 = 75
Profondeur de coupe (E) à 90°, mm	Ø 350 = 65
	Ø 300 = 45
Longueur de coupe (L), mm	E = 15 - 610
	E = 50 - 570
Largeur utile (à droite) (l), mm	310
Dimensions (mm) L x l x h	1120 x 620 x 1230 (sur pieds)
	1120 x 620 x 650 (établi)
Poids (suivant version), kg	±80	Châtiss 47
		Tête 33
Refroidissement du disque	Arrosage dans carter de disque
Capacité minimum du bac, litres	40
Pompe à eau	28 W - débit : 8 l/mn.
Alimentation	230 V(H07-RNF 3 x 1,52 - Lg 3 m)
	400 V(H07-RNF 4 ou 5 x 1,52 - Lg 3 m)
	115 V(H07-RNF 3 x 2,52 - Lg 3 m)

Émissions sonores (voir remarque 1)
Niveau de puissance sonore mesuré dB(A)	112
Niveau de puissance sonore garantiet dB(A)	113
Niveaux sonores (voir remarque 2)
Niveau de pression acoustique au niveau des oreilles de l'utilisateur, dB(A)	105
Niveaux de vibrations, anv (voir remarque 3)
Poignée, m/s2	3,2

Remarque 1: Émission sonore dans l'environnement mesurée comme puissance acoustique (L_WA) selon EN 12418.
Remarque 2: Niveau de pression sonore conformément à EN 12418. Les données reportées pour le niveau de pression sonore montrent une dispersion statistique typique (déviation standard) de 1,0 dB (A).
Remarque 3: Niveau de vibrations conformément à EN 12418. Les données reportées pour le niveau de vibrations montrent une dispersion statistique typique (déviation standard) de 1m / s^2

GB - TECHNICAL DATA

Power, kW	2,2 kW (3 CV)	2,9 kW (4 CV)
Voltage (±5%), V	230 (50 Hz)	400 (50 Hz)
Current, A	10	11,5
Pump	13 W, 230 V	13 W, 230 V
Motor speed, rpm	2800
Disc speed, rpm	2800
Electrical protection	IP 54

Nota: réglage TS 300 E pour disque Ø 350

(matériel réglé en usine en 300)

Attention ! la procédure de réglage décrite s'effectue disque non monté

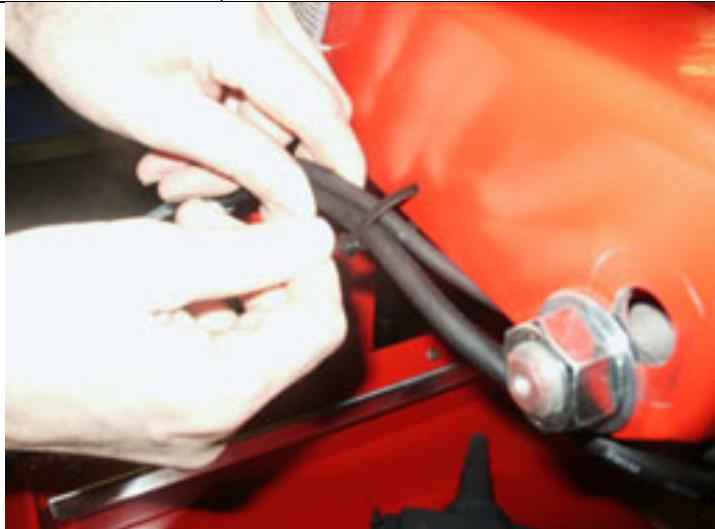

1-Faire glisser les câbles dans le collier plastique fixé au bras de la TS 300E (Attention : veiller à dégager les câbles électriques et le tuyau d'eau de la vis de réglage située à l'arrête du montant).

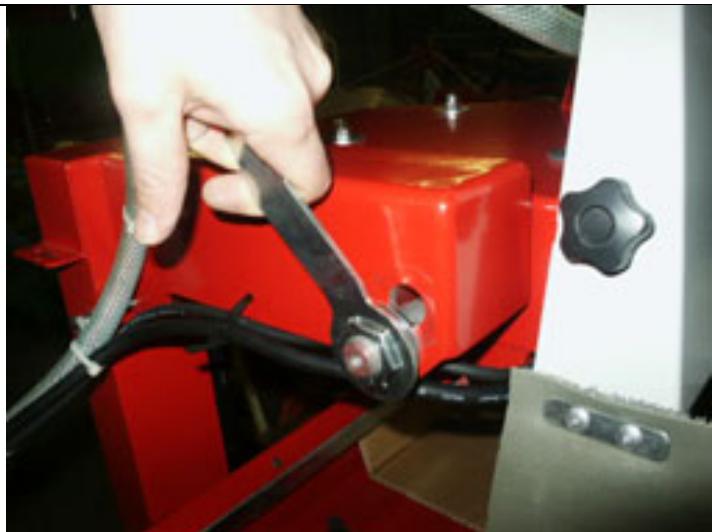

2-Retirer I'ecrou avec la clé de 30 fournie et la rondelle.

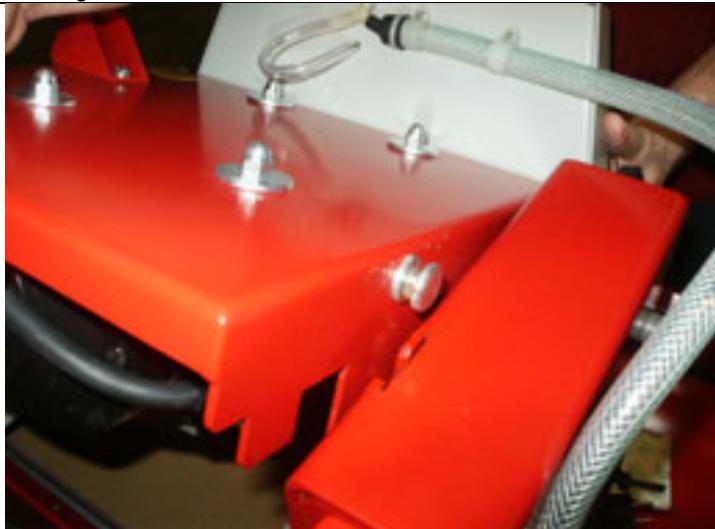

3-Incliner la tete de la machine pour dégager le pion de centrage.

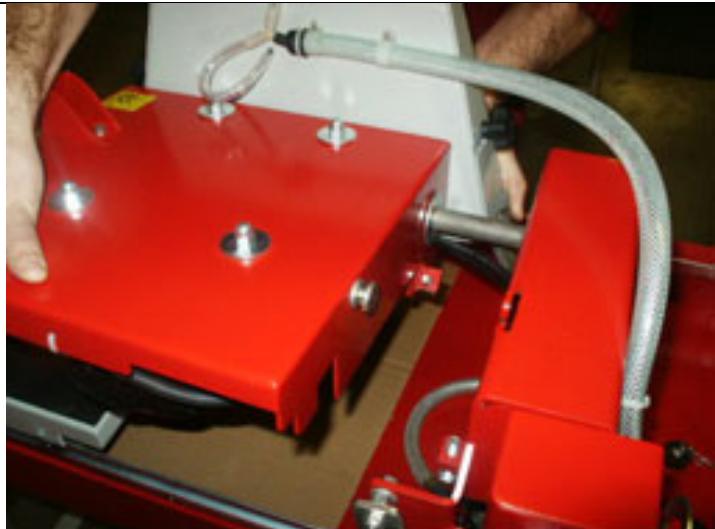

4-Extraire la tête en tirant vers l'avant pour dégager l'axe de la tête du trou inférieur du bras de la TS300E.

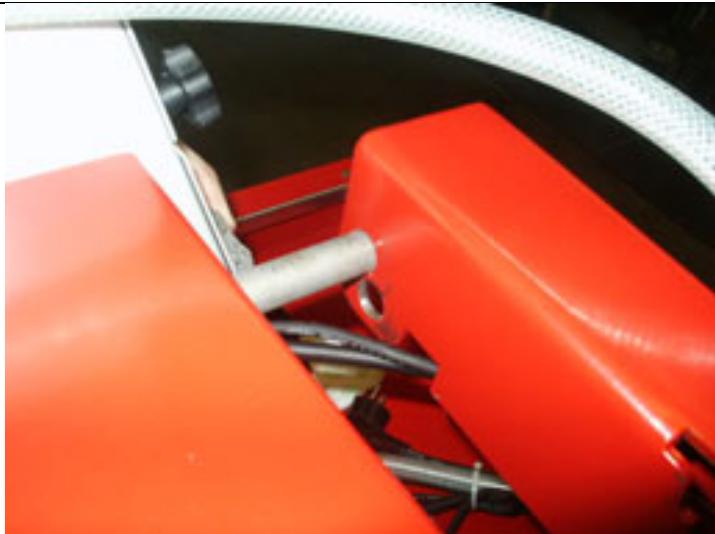

5-Positionner l'axe de la tete dans le trou supérieur du bras de la TS 300 E.

6-Positionner le pion de centrage dans son logement. La tête à l'horizontal, remetre la rondelle et desserrer l'écrou avec la clé de 30.

Attention! : Toujours vérifier que l'axe de la tête de la machine est positionné dans le trou correspondant au Ø de disque utilisé

(Ø300=trou inférieur/Ø350=trou supérieur)

Veiller à l'absence de pincement des cables électriques

Avant de quitter notre usine, chaque machine subit une série de contrôle au cours desquels tout est minutieusement vérifié.

La stricte observation de nos instructions assurera à votre machine, dans des conditions normales de travail, une grande longévité.

Les conseils d'utilisation et pieces détachées figurant sur ce document sont disponibles à titre d'information et non d'engagement. Aucune garantie ne sera accordée en cas d'erreurs ou d'omission, ou pour des dommages relatifs à la livraison, à la conception ou l'utilisation de la machine. Soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toutes modifications techniques en vue de leur amélioration.

Ce document servira l'utilisateur à :

• se familiariser avec la machine,
• connaître ses possibilités d'utilisation,
• éviter les accidents lors d'un employ non adapté, par une personne non formée, lors de l'entretien, maintenance, remise en état, déplacement, transport,
• augmenter la fiabilité et la durée de la machine,
• d'assurer une utilisation correcte, un entretien régulier, un dépannage rapide afin de diminuer les frais de réparation et les temps d'immobilisation.

Disponibilité du manuel à tout moment sur le lieu de travail.

Lecture et utilisation par toute personne assurant l'installation ou l'utilisation.

Les reglementations techniques obligatoires en vigueur dans le pays d'utilisation de la machine sont également à respecter pour une sécurité maximum.

CONSIGNES GENÉRALES DE SECURITÉ

L'équipement est conforme à la norme EN61000-3-11 et peut être branché sur un réseau électrique sous conditions. Veuillez contacter vous fournisseur/agréé avant tout branchement sur un réseau électrique. L'équipement ne pourrait être branché que sur un réseau électrique d'une impédance inférieure à 0,49 Ohm. Veuillez contacter vous fournisseur/agréé afin de connaître l'impédance du système au point d'interface.

Si le réseau électrique a une impédance supérieure, des baisses de tension courtes peuvent être occasionnées une fois l'équipement mis sous tension. Ceci peut avoir des conséquences sur le fonctionnement d'autres appareils électriques, comme le clignotement des ampoules, par exemple.

L'emploi de pictogrammes sur les machines (en couleur) et dans le manuel indiqueront des conseils qui concernent votre sécurité.

AVERTISSEMENT

Symbole générale de danger

OBLIGATION

Fond bleu marquage blanc : sécurité obligatoire + marquage rouge : interdiction de mouvement

AVERTISSEMENT

Triangle et marquage noir sur fond jaune : danger si non respect, risque de blessures pour l'utilisateur ou des tiers, pouvant entraîner des dégats sur la machine ou l'outil.

INTERDICTION

Cerclage rouge avec ou sans barre : utilisation, presence interdite.

INDICATION

Information - Instruction : indications particulières concernant l'utilisation, le contrôle.

CONSIGNESPARTICULIERES

Conçue pour assurer un service sur et fiable dans des conditions d'utilisation conformes aux instructions, la tronçonneuse peut désenter des dangers pour l'utilateur et des risques de détérioration, des contrôles réguliers sur le chantier sont nécessaires. s'assurer :

• de l'etat technique parfait (utilisation suivant affection en tenant compte des risques éventuels, suppression de toute malfonction nuisible à la sécurité),
• de l'usage d'un disque diamant pour tronçonnage à l'eau de marbre, pierre, granit, brique, et revêtement (grès, faïence, céramique, etc...), utilisation interdite de tout autre disque (abrasif, scie, etc...),
• d'un personnel compétent (qualification, âge, formation, instruction) ayant pris connaissance dans le détail du manuel avant de commencer le travail; toute anomalie électrique, mécanique ou d'autre origine sera contrôle par une personne habilité à intervenir (electricien, responsable de l'entretien, agent revendeur/agréé, etc...),
• s'assurer du respect des avertissements et directives marqués sur la machine (protections adéquates personnelles), utilisation conforme, instructions de sécurité en général...),
  qu'aucune modification, transformation ou complément soit nuisible à la sécurité et ne sera pas réalisée sans l'autorisation du fabricant,
• du respect des fréquences de vérifications et contrôles périodiques préconisés,
• de la garantie de pieces de rechange d'origine lors de réparations.

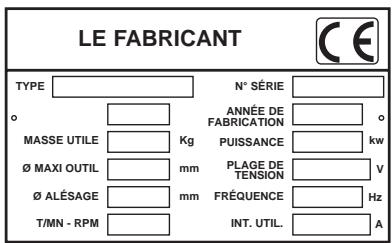

Plaque signalétique

1 Emploi

• Utilisation : Sciage de marbre, pierre, granit, brique, ciment et tout revêtement (grès, faïence, céramique, etc.)

• Outils : Disques Diamantés à Eau Ø 300 mm - Ø 350 mm (D) - alèsage 25,4mm (AL). (Renseignements auprès de votre fournisseur habituel)

Lame de scie

Disque carbo

Interdiction de toute autre application ne correspondant pas à l'utilisation prévue (emploi de lame de scie, de disque abrasif.)

3 Contrôle - Description de la machine

• A réception, contrôle l'etat de votre machine.
• La conserver en permanence en bon état de propriété.
• Contrôlepériodiquement le cordon d'alimentation.
• Pendant le travail, rester toujours attentif.
• Vérifier la fixation des pieces (vibration anormale), le bon montage.

VOIR FIG. 1

1 Chàssis-bac
2 Pieds
(3) Pompe à eau
(4) Ecrou de serrage
5 Clé de blocage
(6) Roues de transport
7 Bouchon de vidange
(8)Moteur
(9) Commutateur
(10) Poignées de transport
(11) Carter de disque
(12) Couvercle du carter
(13) Table amovable
(14) Butée de table
(15) Butée de table amovible
(16) Plaque signalétique
17 Guide de coupe
(18) Blocage table
(19) Poignée de manoeuvre

Démontable en deux parties.

PARTIE TABLE ( VOIR FIG 2 )

• Demonter la table en la pivotant légrement de façon

à dégager les pattes de retenue arrières

BLOCAGE TABLE POUR TRANSPORT( VOIR FIG 3 )

PLIAGE DES PIEDS ( VOIR FIG 4 )

TRANSPORT ( VOIR FIG 5 )

MISE SUR PIEDS ( VOIR FIG 6 )

5 Vérification avant la mise en route

Avant toute mise en service, lore attentivement la notice, et se familiariser avec la machine.

Obligation port du casque antibruit.

L'opérateur doit porter des protections appropriées au travail.

Le champ de travail doit être parfaitement en ordre, bien éclairé, et ne doit partageraucun risque (ni humidité, ni produits dangereux à proximité).

Toute personne étrangère doit être écARTÉ du champ de travail.

Utiliser des disques ajustés pour le travail à effectuer (vitesse, géométrie, application, etc.).

6 Montage du disque

Débrancher la tronçonneuse en désaccouplant la fiche d'alimentation.

• Desserrer les deux volants (A), puis enlever le couvercle du carter (B) (VOIR FIG 7).
• Devisser l'écrou de serrage (C), à l'aide de la clé.

L'écrou de serrage du disque possède un filtage avec un pas à gauche.

Observer le sens de rotation représenté par une flèche sur une de ses faces Veiller à la propriété des surfaces d'appui du disque, des flasques et de la broche

• Serrer l'écrou (C).
• Remetre le carter de protection (B) en place.
• Resserrer les deux volants (A).

7 Raccordement électrique

- SÉCURITÉ ÉLECTRIQUE :

Obligation de branchement sur un réseau équipé d'un disjoncteur à courant différentiel

résiduel 30mA avec mise à la terre. Dans le cas d'absence de ce disjoncteur sur le réseau, consul ter notre catalogue proposant différents modèles.

• Utilisation correcte du dispositif à courant différentiel résiduel incluant son contrôle périodique; pour les outils fournis avec un DCDR (dispositif à courant différentiel résiduel) intégré dans le cable ou dans la fiche pour prise de courant, dans l'hypothèse où le cable ou la prise sont endommages, la réparation doit être effectuee par le fabricant ou un de ses agents ou par un atelier de réparation qualifié afin d'éviter tout risque du à une réparation mal faite.

• S'assurer du voltage du réseau, identique à la plaque de la machine.
• Moteur triphase :

S'assurer que le sens de rotation correspond à la flèche emboutie sur le carter : si le moteur ne tourne pas dans le sens désRé, inverser deux des fils d'alimentation.

• Utiliser des prises de courant monophasé du type 2P + T , ou 3P + T / 3P + N + T suivant tensions correspondantes.

• Câble prolongateur : section du cable suffisante pour la puissance électrique, raccordement au réseau par un cable type H07 RNF de section :

• 3 x 2,5 mm² jusqu'à 50 m pour 230 V

• 4 ou 5 × 1,5 ~mm^2 jusqu'à 100 ~m pour 400 ~V
• 3 x 4 mm² jusqu'à 40 m pour 115 V

8 Mise en service

Avant la mise en service, enlever les clés et outils de réglage du sol ou de la machine.

Maintenir le carter de protection en placependant toute la durée du travail.

• Remplir le bac d'eau (niveau MAXI base des rails).
• Pompe à eau à mise en route couplée avec le moteur. Chaque machine étant équipée d'une pompe auto-amorcante, le disque est arroséès la mise en marche.

Arrosage abondant = longévité assurée du disque

Le carter protecteur et le support moteur avec defiecteur assurent une répartition parfaite de l'arrosage.

• Mettre en marche en appuyant sur la touche verte du commutateur (en option, disjoncteur).

• Pour arrêté la tronçonneuse, appuyer sur la touche rouge.

Moteur monophasé protégé par un disjoncteur thermique incorpore.

9 Méthode de coupe

Coupes droites

• 510 mm : la butée de fin de course (C) permet d'éviter le coincement des doigts entre la table et le bâti (VOIR FIG 8).

• 510 et 610 mm : escamoter la butée (C) sous la table pour augmenter la course.

(VOIR FIG 9)

• Desserrer l'écrou (4) avec la clé (5).
• Pivoter ou incliner la tête.
• Resserrer l'écrou (4) avec la clé (5).

11 Entretien (arrêt obligatoire du moteur)

• Nettoyer régulierement la machine.
• Vidanger féquèment le bac pour évacuer la boue de tronçonnage, qui sinon risquerait de colmater la pompé de refoulement et de l'user prématurément.
• Nettoyer minutieusement les portées de galets de la table.

Stocker dans un endroit sur, hors de portée des enfants.

Entretenir soigneusement les outils.

RECHERCHE DES PANNES

En cas de fonctionnement anomal, se reporter aux tableaux ci-après pour tracer une solution aux problèmes rencontres.

• La machine ne fonctionne pas

CAUSES	REMÈDES
Mauvais branchement ou cable endommagé	- S'assurer du branchement correct à l'alimentation (fiche, rallonge...). - Vérifier le cable d'alimentation
Pas de tension sur le réseau	- Vérifier ou faire vérifier par un électricien (dis-joncteur, prise...).
Commutateur défecteurs, cable moteur endommagé	- Faire vérifier par un électricien ou s'adresser au service après-vente.
Moteur endommagé (pas de puissance, odeur désagréable...)	- Remplacer le moteur en s'adressant au service après-vente.

• Demarrage difficile

CAUSES	REMÈDES
Condensateur démarragemoteur monophasé	- Remplacer le condensateur.
Alimentation triphasé nonconforme (sur 2 phases,moteur cable détérioré)	- Faire vérifier par unélectricien ou contacterle service après vente.

• La pompe ne part pas

CAUSES	REMÈDES
Le cable d'alimentation n'est pas relié ou est endommagé	- Contrôler ou faire contrôler le cable d'alienation.
Il n'y a pas de tension dans le circuit ou à la prise de courant	- Vérifier ou faire contrôler le circuit ou la prise de courant.

• Le liquide ne sort pas de la pompe

CAUSES	REMÈDES
Une bulle d'air a pu se former à l'intérieur du corps de la pompe	- Extraire la pompe du liquide, en la soutenant par le tuyau de sortie, puis la replonger dans le liquide.
La turbine est bloquée	- Dévisser le filtré et, à l'aide d'un petit tourne-vis, nettoyer la zone de travail de la turbine de tout résidu.

• La machine étant réglée en nos ateliers, notamment réglage n'est nécessaire.

Recommendations importantes

• Resserrer périodiquement la boulonnerie.
• En cas de longue période d'utilisation, veiller à l'entretien et à la protection du disque.
  Veiller à l'arrosage ajustat du disque.
• Effectuer un serrage correct du disque.
• Veiller à la propriété des surfaces d'appui du disque, des flasques et de la broche.

Le fabricant decline toute responsabilité resultant d'un employinadapté, de toute modification, adaptation ou motorisation non conforme à la définition d'origine prévue par le constructeur.

Au poste de travail, la puissance sonore peut dépasser 85 db (A). Dans ce cas, des mesures individuelles de protection doivent être prises.

Réparation

S A V

Nous sommes à votre entière disposition pour vous assurer toute réparation dans les déçais les plus réduits et aux autres prix (voir adresse au verso).

Pièces de rechange

Pour une livraison rapide de pieces de rechange et afin d'éviter toute perte de temps, il est nécessaire de rappeler à chaque commande les indications qui figurent sur la plaque signalétique de la machine ainsi que la réference de la piece à replacer.

Voir vue éclatée

Mise au rebut

En cas de dépréciation et de casse de la machine, ceux-ci seront éliminés conformément aux modalités prescrites par la législation en vigueur.

- Matériaux principaux :

Moteur : Aluminium (AL) - Acier (AC) - Cuivre (CU) - Polyamide (PA)
Machine: Tôle acier (AC) - Fonte (FT)

Les conseils d'utilisation et pieces détachées figurant sur ce document sont disponibles à titre d'information et non d'engagement.

Soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toutes modifications techniques en vue de leur amélioration.

- Materiales principales :

Motor: Aluminio (AL) - Acero (AC) - Cobre (CU) - Poliamida (PA).
- Maquina : Chapa de acero (AC) - Fundación (FT).

• Materiais principales :

CONDITIONS DE GARANTIE

1. DURÉE

La garantie prend effet à la date d'achat par l'utilisateur (date de facture du distributeur) et est valable pour une durée de 12 mois.

2. ETENDUE

La garantie se limite au remplacement gratuite des pieces ayant des vices de fabrication reconnus par Husqvama (à l'exception des pieces d'usure et consommables) si la réparation est effectue dans un atelier Husqvama ou agrée par Husqvarna.

Le fabricant ne saurait couvir les dommages consécutifs, directs ou indirects, matériels ou immateriels, causés aux personnes ou aux choses suite aux pannes ou à arrêts de la machine.

3. CONDITIONS DE GARANTIE

Pour avoir droit à la garantie, il est indispensable de renvoyer à Husqvama, dans les huit jours après l'achat, le certificat de garantie joint dûment compléré.

En cas de problème survenant à la machine pendant la période de garantie, nos services après-vente vous indiqueront la meilleure marche à suiviRE pour vous permettre de résoudre votre problème et vous conseilleront si besoin le centre de service agréé le plus proche.

Vous pouvez également expédier libreVAEVAI machine, à vos frais, à nos services après-vente, en joignant libreVAEVAI facture d'achat ainsi qu'un rapport dérivant le problème observé et demanding la mise en jeu de la garantie. Un diagnostic technique sera effectué sans-delai des réception de la machine dont les conclusions sous seront adressées.

4. EXCLUSIONS

La garantie ne peut être accordée pour dommages ou pannes provenant :

- d'une utilisation anormale, erreur de transport ou de manutention, ou d'entretien,

- d'utilisation de lubrifiants ou combustibles de qualité non ajustée ou non préconisée par Husqvarna,

- suite à l'utilisation de pieces ou d'accessoires n'était pas d'origine,

- suite à des interventions effectuees par du personnel non agréé,

- de l'utilisation d'un outil diamante défectueux ou inadéquat. (Nous préconisons l'utilisation d'outils Husqvarna).

Les marchandises voyagent aux frais et risques et périils de l'acheteur à qui il appar pent d'exercer tout recours à l'encontre du transporteur dans les formes et déliés légaux.

Svenska

Portugues

Nederlands

Deutsch

• Placer ici l'autocollant CE

avec le N° de série

Pour avoir droit à la garantie, il est indispensable de renvoyer dans les huit jours après l'achat, le certificate de garantie ci-joint, dûment complété.

N° de série de la machine • Maschinen seriennumer • Numeur di matricola • Machine Reeks • Nr Numéro de série

da maquina • Numéro de série de la maquina • Maskinens serienummer

Date :

Date · Datum · Data · Datum · Data · Fecha · Date · Datum

Signature

signature • Unterschrift • ondertekening • Assinatura • Firma • Namnteckning

Place here sticker or serial Nr.

• Placez ici l'autocollant ou le N° de série

• Sticker hier aukleben oder geben sie die seriennummer besteht.

• Attacare qui l'adesivo o i numero di matricola

• Piaats hier de sticker of reeks Nr.

• Colar 0 autocolante o numero de série

• Colocar aqui la pegatina

o numero de série
