BEDIENUNGSANLEITUNG TS 300 E HUSQVARNA

Das Symbol auf dem Produkt bzw. auf der Produktverpackung gibt an, dass these Produkt nicht als Hausmüll behandelt werden darf. Zur Entsorgung ist es an einen entsprechenden Recycling-Punkt für elektrische und elektronische Geräte zu bringen. Durch die umweltgerechte Entsorgung these Produkte tragen Sie dazu bei, potentielle Folgeschäden an der Umwelt und Gesundheitsschäden zu verhinden. Ausführliche Informationen über das Recycling these Products erhalten Sie auf Wunsch von Ihrem Stadt-oder Gemeinderat, den für die Hausmüllentsorgung zuständigen Behörden oder dem Geschäft, in dem Sie these Produkte gekauft haben.

DE - EG-KONFORMITÄTSERKLÄRUNG

Husqvarna AB, SE-433 81 Göteborg, Schweden, Tel.: [phone], versichert hiermit, dass die Husqvarna TS 300 E von den Seriennnummern des Baujahrs 2010 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt der nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIEN DES RATES entsprechen:

vom 17. Mai 2006 „Maschinen-Richtlinie' 2006/42/EG
- vom 15. Dezember 2004 "über elektromagnetische Verträglichkeit" 2004/108/EWG.
vom 12. Dezember 2006 „betreffend elektrische Betriebsmittel' 2006/95/EG.

Folgende Normen wurden angewendet: EN ISO 12100:2003, EN 55014-1:2006, EN 55014-2/A1:2001, EN 61000-3-2:2006, EN 61000-3-3/A1/A2:2005, EN 12418/A1:2009.

Huskvarna, den 29. Dezember 2009

Henric Andersson

Vice President,

Head of Power Cutters and Construction Equipment (Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation.)

Vice President,
chef für Power Cutters och Construction Equipment
(Bemyndigad representative für Husqvarna AB sowie ansvarig für teknikt unterlag.)

PT - CERTIFICADO CE DE CONFORMIDADE

DE - TECHNISCHE DATEN

Leistung, kW	2,2 kW (3 CV)	2,9 kW (4 CV)
Spannung (±5%), V	230 (50 Hz)	400 (50 Hz)
Ampere, A	10	11,5
Pumpe	13 W, 230 V	13 W, 230 V
Motorgeschwindigkeit, U/min.	2800
Scheibendrehgeschwindig-keit, U/min.	2800
Chutzart	IP 54

Schnittiefe (E) bei 90°, mm	Ø 350 = 100
	Ø 300 = 75
Schnittiefe (E) bei 45°, mm	Ø 350 = 65
	Ø 300 = 45
Schnittlänge (L), mm	E = 15 - 610
	E = 50 - 570
Arbeitsbreite (rechts) (l), mm	310
Abmessungen (mm) L x b x h	1120 x 620 x 1230 (Stand-beine)
	1120 x 620 x 650 (Arbeit tisch)
Gewicht (Tischausführung), kg	±80	Rahmen 47
		Kopf 38
Scheibenkeitung	Berieselung innerhalb der Scheibenhaube
Wannenmindestfassungsvermögen, l	40
Wasserpumpe	28 W - Durchsatz: 8 l/mn.
Stromversorgung	230 V (H07-RNF 3 x 1,52 - Länge 3 m)
	400 V (H07-RNF 4 ou 5 x 1,52 - Länge 3 m)
	115 V (H07-RNF 3 x 2,52 - Länge 3 m)

Geräuschemissionen (siehe Anmerkung 1)
Gemessene Schalleistung dB(A)	112
Garantierte Schalleistung dB(A)	113
Lautstärke (siehe Anmerkung 2)
Schalldruckpegel am Ohr des Benutzers, dB(A)	105
Vibrationspegel, ahv (siehe Anmerkung 3)
Handgriff, m/s²	3,2

Anmerkung 1: Umweltbelastende Gerauschemission gemessen als Schalleistung (L_WA) gemäß EN 12418.

Anmerkung 2: Schalldruckpegel gemäß EN 12418. Berichten zufolge liegt der Schalldruckpegel normalerweise bei einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 1,0 dB (A).

Anmerkung 3: Vibrationspegel gemäß EN 12418. Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 1m / s^2

IT-CARATTERISTICETECNICHE

NL - TECHNISCHE GEGEVENS

Vermogen, kW	2,2 kW (3 CV)	2,9 kW (4 CV)
Spanning (±5%), V	230 (50 Hz)	400 (50 Hz)
Stroomsterike, A	10	11,5
Pomp	13 W, 230 V	13 W, 230 V
Snelheid motor, omw./min.	2800
Rotatiesnelheid schijf, omw./min.	2800
Elektrische beveiliging	IP 54

Hinweis: Einstellung TS 300 E für Scheibe Ø 350

(Gerät im Werk auf 0 300 eingestellt)

Achtung! die beschriebene Einstellung erfolgt bei nicht montierter Scheibe

1-Die Kabel in die an dem Arm der TS 300 E befestigten Plastikschelle schiebern (Achtung: darauf auf achten, dass die elektrischen Kabel und der Wasserschlauch von der Stellschraube an der Rückseite des Ständers freigesetzt sind).

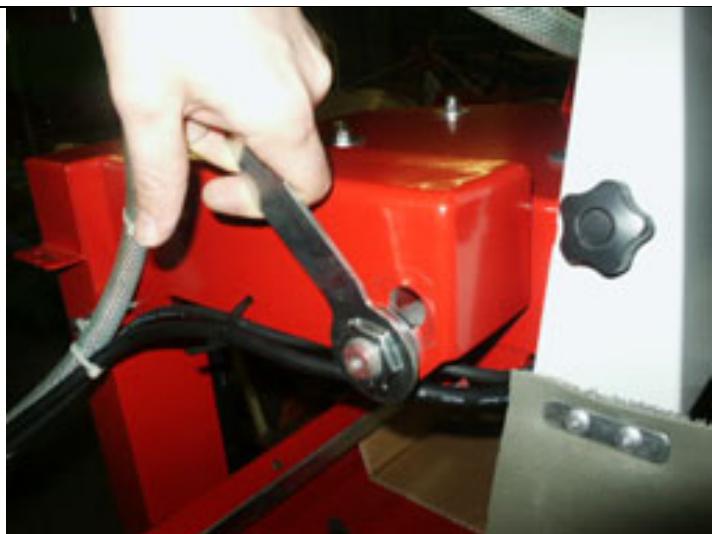

2-Mit dem Schlüssel 30 mm die Mutter und die Unterlegscheibe entfern.

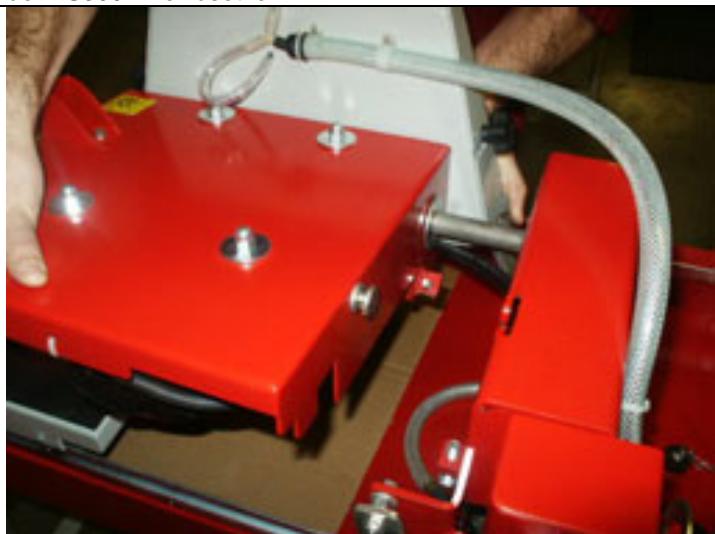

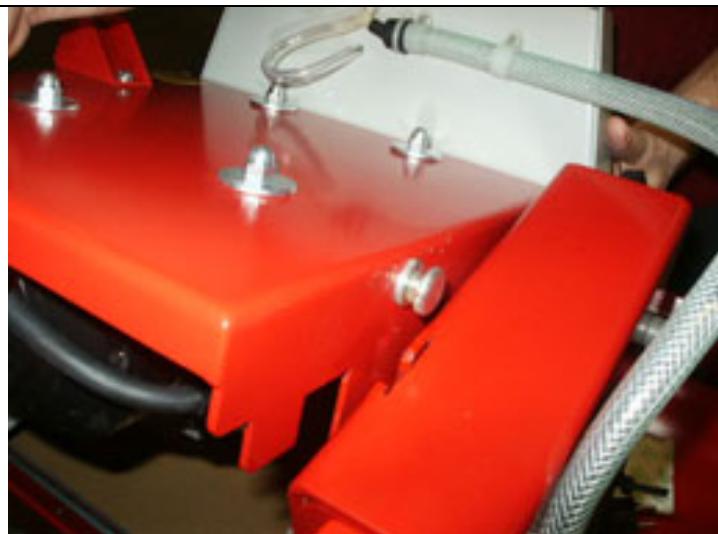

4-Den Kopf Herausziehen, indem manihn nach vornezieht, um den Achsbolzen des Kopfes aus dem unteren Loch in dem Arm der TS300E freizusetzen.

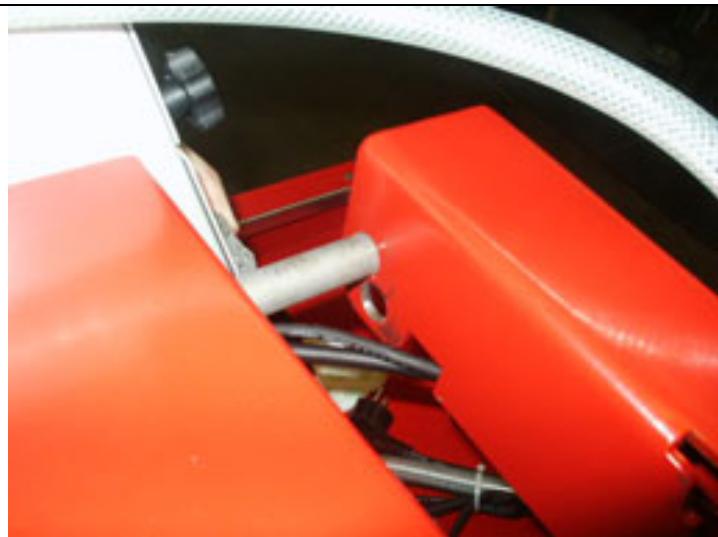

5-Den Achsbolzen des Kopfes in das obere Loch an dem Arm der TS 300 E einfahren.

6-Den Zentrierstift in seine Aufnahme positionieren. In waagerechter Position des Kopfes die Unterlegscheibe wieder anbringen und die Mutter mit dem Schlüssel 30mm wieder festziehen.

Achtung: Prüfen, dass sich der Achsbolzen des Maschinenkopfes in dem Loch befindet, das dem Durchmesser der benutzten Scheibe entspricht.
(Ø300= unteres Loch/Ø350=oberes Loch)
Elektrische Kabel dürfen nicht gequetscht werden

EINLEITUNG ZU DIESEM HANDBUCH

Vor dem Verlassen unseres Werkes hat jeder Maschine eine Reihe von Prüfungen erfolgreich bestanden, bei denen die gesamte Anlage bis ins Detail getestet wird.

Die genaue Befolgung unserer Anweisungen gewährleistet unter normalen Arbeitsbedingungen ihrer Maschine lange Lebensdauer.

Die in vorliegenden Handbuch aufgeführten Einsatzhinweise und Ersatzteilreferenzen stellen Richtangabendar, die eine Haftungspflicht unsererseits ausschreiben. Ein Garantieanspruch kann bei Fehlern oder Auslassungen bzw. bei Schäden, die auf die Lieferung, Auslegung oder Anwendung der Maschine zurückzufahren sind, nicht hergeleitet werden. Ständig um eine Qualitätsausführung unserer Produkte bemühlt, behalten wir uns vor, ohne Vorankündigung, der Weiterentwicklung dienende technische Änderungen vorzunehen.

Vorliegenden Dokument dient dem Anwender:

• sich mit der Maschine vertraut zu machen,
• deren Einsatzmöglichkeiten kennenzulernen,
• Unfälle bei unsachgemäßer Verwendung durch eine nicht fachmännisch ausgebildete Person zu vermeiden, bei der Pflege, Wartung, Instandsetzung, Umstellung und dem Transport der Maschine;
• die Betriebssicherheit und Lebensdauer der Maschine zu erhöhen,
• eine korrekte Anwendung, regelmäßige Wartung, rasche Entstörung sicherzustellen, um Reparaturkosten und Stillstandszteiten auf ein Mindestmaß zu begrenzen.

Vorliegenden Handbuch muß jederzeit am Arbeitsplatz verfügbar sein.

Inkenntnisnahme und Anwendung durch jegliche mit der Aufstellung oder dem Betrieb beaufragte Person.

Für ein Höchstmaß an Sicherheit sind die im jeweiligen Einsatzland der Maschine geltenden technischen Vorschriften einzuhalten.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Die Maschine erfüllt die Anforderungen der Norm EN 61000-3-11 und unterliegt Sonderanschlussbedingungen.

Die Maschine kann nach Absprache mit dem Netzbetreiber an das entsprechende Netz angeschlossen werden.

Die Maschine darf nur an ein Stromnetz angeschlossen werden dessen Impedanz weniger als 0,49 Ohm beträgt.

Die Impedanz in der Schnittstelle erhalten Sie vom Netzbetreiber.

Falls der Netzbetreiber eine höhere Netz - Impedanz besitzt, kann es beim Einschalten oder während des Betriebes des Gerätes zu Spannungsschwankungen kommt. Dieses kann Einflüsse auf die Funktion anderer Geräte des gleichen Netzes haben.

Die Piktogramme auf den Maschinen (in Farbe) und in thism Handbuch geben Hinweise, die ihrer Sicherheit dieren.

WARNING

Allgemeines Gefahrensymbol

OBLIGATORISCH

blauer Grund, weiß Markierung: Sicherheit obligatorisch

• rote Markierung: Bewegung untersagt

WARNING

Drieck, Schwarze Markierung auf gelbem Grund : Gefahr bei Nichteinhaltung Verletzungsrisiko für den Anwender oder Dritte mit Beschädigung der Maschine oder des Werkzeuges in der Folge.

VERBOT

roter Kreis mit oder ohne Querstrich: Anwendung, Anwesenheit untersagt.

HINWEIS

Information - Anweisung : Spezielle, die Anwendung und Prüfung betreffende Angaben.

SONDERVORSCHRIFTEN

Ohne Trennschneidmaschine ist für einen sicheren und dauerhaften Betrieb ausgelegt. Doch können auch bei einsatzkonformer Verwendung von der Trennschneidmaschine für den Anwender Gefahren und Risiken ausgehen. Deshalb sind vorbeugend regelmäßige Prüfungen auf der Baustelle notwendig zur Überwachung :

• des einwandfrei technischen Zustandes (Einsatz bestimmungsgemäß unter Berücksichtigung evtl. Risiken und unter Ausschaltung jeglicher, der Sicherheit abträglicher Fehlfunktion),
  des Einsatzes einer Diamantscheibe zum Wasserberieselten Trennschneiden Marmor, Stein, Granit, Bausteinen und Beschrichtungen (Steingut, Majolika, Keramik, usw....), eine Verwendung jeglicher anderer Scheibenart ist untersagt (Schleifscheibe, Sägeblatt, usw....).
• der Qualification des Personals (Ausbildung, Alter, Berufseignung, fachbezogene Einweisung). Darauf achten, daß das Personal vorliegenden Handbuch im Detail, vor Aufnahme der Arbeit, zur Kenntnis nimmt; jeglicher Mangel, elektrischer, mechanischer oder anderer Art, muß von einer befugten Person geprüft und behoben werden (Elektriker, Wartungsverantwortlicher, zugelassener Wiederverkäuser, uw....),
• der Einhaltung der Warnungen und auf der Maschine markierten Anweisungen (dem Arbeitseinsatz angepaßte Schutzmittel), sachgemäß Anwendung, Sicherheitsanweisungen im Allgemeinen, ...),
• daß keinerlei Anderung, kein Umbau oder Zusatz, die die Sicherheit in Frage stellen, und die nicht in Abstimmung mit dem Hersteller erfolgen, vorgenommen wurden.
• der Einhaltung der Überprüfungshäufigkeit sowie der empfohlenen Kontrollintervalle.
• der Garantie von Originalersatzteilen im Reparaturfall.

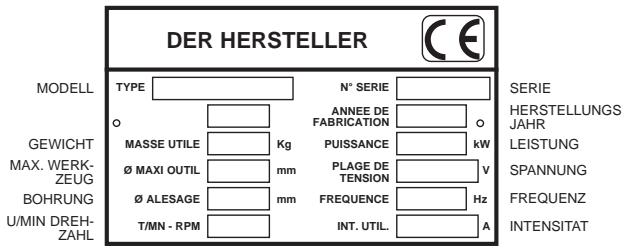

Typenschild

1 Anwendung

• Einsatzbereiche : Zum Schneiden von Marmor, Stein, Terrazzo, Mauersteinen, Zement sowie Beläge aller Art (Sandstein, Steingut, Keramik, usw...).

• Werkzeugbestückung: Diamantscheiben zum Naßschneiden 0300 mm - 350 mm (D)-Bohrung 25,4 mm (AL). (Auskünfte bei ihrer Lieferanten für Produkte).

Karbonscheibe
Sägeblatt

Jeglicher andere, dem vorgesehenen Einsatzzweck nicht entsprechende Verwendung ist untersagt (Verwendung von Sägeblättern, Abrasiv-Trennscheiben ...).

3

Zustandsüberprüfung - Beschreibung der Maschine

• Bei Erhalt Maschinenzustand prufen.
• In sauberem, ordnungsgemäBen Zustand halten.
• Stromkabel regelmäßig prüfen.
• Wahlend der Arbeit immer aufmerksam bleiben.
• Befestigung der Fuß (abnorme Schwingung) sowie ordnungsgemäße Montage der Teller prüfen.

SIEHE ABB.1

(1) Rahmenwanne
2 FuB
3 Wasserpumper
Klemmutter
(5) Sperschlüssel
6 Transporträdchen
7 Entleerungsstopfen
8 Motor
9 Unterspannungs-Hauptschalter
10 Transportgriffe
11 Scheibenhaube
(12) Gehäusedeckel
13 Beweglicher Tisch
14 Tischanschlag
15 Beweglicher Tischanschlag
16 Kennschild
17 Schnittführung
(18) Tischblockierung
19 Betätigungshebel

in zwei Gruppen zerlegbar.

TISCHGRUPPE (SIEHE ABB 2)

• Tisch abmontieren, damit zum Freilegen der hin

teren Haltepratzen leicht kippen

TISCHBLOCKIERUNG FÜR DEN TRANSPORT (SIEHE ABB 3)

EINKLAPPEN DER FUSSE (SIEHE ABB 4)
TRANSPORT (SIEHE ABB 5)

AUFSTELLEN (SIEHE ABB 6)

5 Überprüfung vor Inbetriebnahme

Bitte lesen Sie vor Inbetriebnahme die Bedienungsanleitung aufmerksam durch und machen Sie sich mit der Maschine vertraut.

Gehorschutz tragen.

Die Bedienungsperson muß geignete Arbeitssschütze tragen.

Der Arbeitsbereich muß sorgfällig aufgeräum und gut beleucht sein, er damit keine Gefahrensquelle aufweisen (keine Feuchtigkeit oder gefährlichen Produkte in der Höhe).

Im Arbeitsbereich darauf sich keine Drittperson aufhalten.

Nur Scheiben verwenden, die sich für die vorgesehene Arbeit eignen (Drehgeschwindigkeit, Form, Anwendung, usw...)

6 Einsetzen der Trennscheibe

Trennmaschine vom Netz durch Abziehen des Netzsteckers trennen.

Die beiden Räder (A) lösen und anschließend den Gehäusedeckel (B) entfern (SIEHE ABB. 7).
Die Druckmutter (C) mit Hilfe des Schlüssels losen.

Achtung, die Anzugsmutter der Trennscheibe hat Linksgewinde.

Drehrichtungspfel auf Schutzhaube beachten.

Auf Sauberkeit der Auflagefläche der Scheibe, der Flansche und im Spannbereich achten.

Die Mutter (C) festdrehen.
- Schutzhaube (B) wieder einsetzen.
Die beiden Handrader wieder anziehen (A).

7 Elektroanschluss

• ELEKTRISCHE ABSICHERUNG :

Anschluß über Differenzreststrom- Abschalter 30 mA mit Erdleiter. Ist ein solcher Abschalter nicht vorhanden, können

andere Ausfuhrungsarten eingesetzt werden, die Sieitte unserem Katalog entnehmen wollen.

• Korrekter Einsatz des Reststrom-Differentialabschalters mit regelmäßiger Inspektion; bei Werkzeugen, die mit in das Kabel bzw. in den Netzstecker integriertem DCDR-Glied gefeliefert werden, muß in Fällen, wo auf eine Beschädigung des Kabels oder des Netzanschlußes zu schreiben ist, die Reparatur vom Hersteller oder dessen Vertretungen bzw. einer Fachwerkstatt vorgenommen werden, um jegliches Risiko infolge eines unsachgemäßenen Eingriffes auszuschlieben.

• Sicherstellen, daß die Netzspannung mit den Angaben des Maschinenkenns-childes übereinstimmt.
• Drehstrommotor:

Sicherstellen, daß die Drehrichtigung mit der auf der Scheibenverkleidung eingeprägten Pfeilrichtung übereinstimmt: falls der Motor nicht in gewünschte Richtung dreht, beide Stromversorgungsadern vertauschen.
- Zu verwendende Stecker: Monophase, Typ 2 P + Erde, oder 3 P + Erde / 3 P + N + Erde, je nach gegebener Spannung.

• Verlängerungskabel :

ausreichender Kabelquerschnitt je nach elektrischer Leistung. Anschluß am Netz per Kabel, Typ H07 RNF folgenden Querschnittes :

• 3 x 2,5 mm² bis zu 50 m bei 230 V
• 4 oder 5 × 1,5 ~mm^2 bis 100 ~m bei 400 ~V
• 3 × 4 ~mm^2 bis 40 ~m bei 115 ~V

8 Inbetriebnahme

Stets achtgeben.

Vor der Inbetriebnahme die Schlüssel und die Regelwerkzeuge entfern.

Den Spritzschutz während der gesamten Arbeitsdauer nicht entfern.

Die Wanne mit Wasser füllen (Höchststand: Schienensockel).
- Wasserpumpenanlauf an Motoranlauf gekoppelt.

Jede Maschine ist mit einer selbstlaufenden Pumpe ausgestattet. Die Scheibennaßkuhlung lauft bei Einschaltung der Maschine an.

Reichliche Berieselung = Langlebigkeit der Scheibe

Die Schutzhaube und die Motoraufnahme mit Abweiser gewährleisten eine einwandfrei Verteilung des Spruhwassers.

• Einsatzen durch Betätigten der grünen Schaltertaste (Wahlweise, Schutzschalter).
  Zum Abschalten der Trennmaschine auf die rote Taste drucken.

Wechselstrom ausführung mit einem integrierten Thermoschutzschalter ausgestattet.

9 Schnittmethode

• Gerade Schnitte

510 mm : der Endschalteranschlag (C) vermeidet ein Einklemmen der Finger zwischen Tisch und Rahmen (SIEHE ABB 18).
- > 510 et 610 mm : Anschlag (C) unter den Tisch zu Vergroßerung des Schnittweges kippen.

Eine abnehmbare Umsteuerschnittführung erlaubt die Durchführung von Schnitten von 45 bis 90^ .

These Schnittfuhrung ist so ausgebildet, daß sie in mehrere Positionen verstellt werden kann, d.h. zusätzlich zu ihrer Winkelstellung, von 0 bis 45^ nach links sowie von 0 bis 45^ nach rechts.

(SIEHE ABB. 9)

Die Mutter (4) mit dem Schlüssel (5) offen.
Den Kopf schwenken oder kippen.
Die Mutter (4) wieder mit dem Schlüssel (5) anziehen.

11 Wartung (Motorabschaltung obligatorisch)

• Maschine regelmäßig reinigen.
• Wanne halten zum Evakuieren des Schnitschlammes entleeren. Bei Unterlassung kann sich die Rückfuhrpumpe zusetzen und vorzeitig verschreiben.
• Laufflachen der Tischrolten sorgfältig reinigen.

An einen sicheren Ort für Kinder unzugänglich abstellen. Die Diamantwerkzeuge sorgsam lagern.

PANNENBEHEBUNG

Bei abnormaler Funktion nachstehende Tabelle zur Behebung des Problemes einsehen.

Die Maschine Funktioniert nicht

URSACHE	BEHEBUNG
Mangelhafter E-Anschluß oder Kabel beschädigt	- Auf ordnungsgemäßen E-Anschlußachten (Stecker, Verlän-genung...) - Stromversorgung-skabelprüfen.
Keine Netzspannung	- E-Teile prüfen oder durch einen Elektriker prüfen las-ten (Abschalter, Stecker...)
Schalter defect, Motorkabel beschädigt	- Durch einen Elektriker prüfen dazu. Kundendienstbenachrichtigen.
Motor geschädigt (keine Leistung, unangenehmer Geruch...)	- Motor austauschen, Kundendienstbenachrichtigen.

Schwieriger Anlauf

URSACHE	BEHEBUNG
M o n o p h a s e - Motoranlaufkonden-sator	- Kondensator austauschen.
Drehstromversorgung nicht konform (auf zwei Phasen, Motorkabel beschädigt)	- Durch einen Elektriker prüfen halten bzw. Kunden-dienstabteilung benachrichtigen.

• Kein Pumpstart

URSACHE	BEHEBUNG
Das Stromkabel ist schlecht angeschlossen oder beschädigt	- Stromkreis oder Steckdose spannung-slos.
Das Stromkabel nach-weisen oder überprüfen halten	- Stromkreis oder Steckdose nachweisen oder überprüfen halten.

• Keine Forderwirkung

URSACHE	BEHEBUNG
Einschluå einer Luftblase im Pumpenkörper	- Blockierung des Pumpenrads.
Pumpenschaufelrad blockiert	- Filter mit keinem Schraubendreher a b s c h r a u b e n , Ablagerungen im Laufrarbeitsbereich restlos entfernen

Die Maschine ist werksbeitig voreingestellt und erfordert keine Nachjustierung.

Anpassung 300 und 350 (SIEHE ABB 11)

$$ \mathbf {A} = \emptyset 3 0 0 $$

$$ \mathbf {B} = \varnothing 3 5 0 $$

Wichtige Hinweise

• Alle Schraubenteile regelmäßig nachziehen.
• Nach längerer Betriebszeit, Maschine warten und Scheibe schützen.
• Auf ausreichende Berieselung der Scheibe achten.
• Scheibe korrekt anziehen.
• Scheibenandrückflächen, Flansche und Spindel sauberhalten.

Der Hersteller haftet in keinem Fall bei unsachgemäß Verwendung, jeglicher Änderung, Anpassung oder Motorisierung, die nicht mit der herstellerseitigen Originalauslegung übereinstimmen.

Die Schalleistung am Arbeitsplatz kann 85 dB (A) überschreiben.

In thisem Fall sind besondere Arbeitssschutzmittel vorzusehen.

Reparaturen

S A V

Wir stehen zu ihrer vollen Verfügung, um sámttliche Reparaturarbeiten zu gänstigen Preisen und schnellstmöglich durchzufahren (siehe Adresse auf der Rückseite).

Ersatzteile

Um eine schnelle Lieferung der Ersatzteile zu gewährleisten, ist es unbedingt erforderlich, uns bei jeder Bestellung alle auf dem Maschinenkennschild befindliche Daten (Maschinotyp, Maschinennummer, Ersatzteilbenennung, Bestellnummer, Bestellmenge) sowie die Teilbezeichnung gemäß Teilliste anzugegeben.

siehe Detailzeichnung

Außerbetriebsetzung

Bei Beschädigung und Bruch der Maschine hat die Entsorgung in Überreinstimmung mit den geltenden gesetzlichen Bestimmungen zu erfolgen.

Wichtigste Werkstoffe :

Motor : Aluminium (AL) - Stahl (AC) -

Die Bedienungsanleitung und die Ersatzteilliste, die in this dem Dokument aufgeführrt sind, sind nur zur Kenninsnahme und nicht verbindlich.

Bekümmert um die Qualität unserer Produkte, gehalten wir uns das Recht vor, ohne vorherige Benachrichtigung, technische Abänderungen zur Verbesserung dieser vorzunehmen.

- ELECTRISCHE VEILIGHEID :

• De machine werkt nicht

BORDSSPÄRR FÖR TRANSPORT (SE BILD 3)

INVIKNING AV FÖTTERNA (SE BILD 4)

TRANSPORT (SE BILD 5)

UPPFÄLLNING (SE BILD 6)

5 - KONTROLL FÖRE IDRIFTTAGANDE

1. DAUER Die Garantie wird wirksam am Tag des Kaufs durch den Anwender (Rechnungsdatum des Handlers) und gilt für einen Zeitraum von 12 Monaten.

2. UMFANG Die Garantie beschränkt sich auf den kostenlosten Ersatz von Teilen, die von Husqvarna als fehlerhaft anerkannt wurden (ausgenommen sind Verschleißteile und Verbrauchartikel), vorausgesetzt, die Reparatur erfolgt in einer Werkstatt von Husqvarna oder einer von Husqvarna anerkannten Werkstatt.

Der Hersteller haftet nicht für direkte oder indirekte materielle oder immaterielle Personen- oder Sachschäden durch Versagen oder Stillstand der Maschine.

3. GARANTIEBEDINGUNGEN Um Anspruch auf die Garantie zu haben, muß das beigeufige Garantiezertifikat ordnungsgemäß ausgefüllt innerhalb von acht Tagen nach dem Kauf an Husqvarna geschickt werden.

Wenn an der Maschine während der Garantiezeit ein Problem auftritt, wird unser Kundendienst Ihnen die Beste Vorgehensweise zur Lösung Ihres Problems aufzeigen und Ihnen notigenfalls die nachstgelegene anerkannte Servicestelle nennen.

Sie konnen ihre Maschine auch auf eigene Kosten Zusammen mit der Kaufrechnung und einem Bericht, in dem das aufgetretene Problem beschrieben und um Gewährung der Garantie gebeten wird, an unseren Kundendienst schicken. Nach Erhalt der Maschine erfolgt unverzüglich eine technische Untersuchung, deren Ergebnis Ihnen mitgeteilt wird.

4. AUSSCHLUSSE Die Garantie kann nicht gewährt werden bei Schäden oder Ausfallen aufgrund : - von falscher Anwendung, Transport-, Handhabungs- oder Wartungsfehlern; der Verwendung von nicht geeigneten oder nicht von Husqvarna empfohlenen Schmiermitteln oder Kraftstoffgemische; - der Verwendung nicht originaler Teile oder Zubehörteile; - von Arbeiten an der Maschine, die von nicht anerkannten Personal ausgeführten worden; - der Verwendung eines schadhaften oder nicht geeigneten Diamantwerkzeugs. (Wir empfehlen die Verwendung von Husqvarna Werkzeugen). Die Waren werden auf Kosten und Gefahr des Käufers transportiert, der selbst)darf verantwortlich ist, Regreßansprüche gegen den Spediteur in der gesetzlich vorgesehenen Form und Frist geltend zu machen.

Husqvarna

• Hier EU Etikette mit

Serienummer aufkleben

Attaccafe qui adesMo CE Aolino tio

Um ein Anrecht auf die Garantie zu erwerben, muß der beigeführte Garantieschein ordnungsgemäß ausgefüllt innerhalb von acht Tagen nach Kauf eingeschiedt werden.
