TS 300 E

NL - Informatie met betrekking tot het milieu

Het symbol op het product of de verpakking betekent dat dit product Niet mag worden behandeld als gewoon huishoudelijk afval, maar inplaats waarvan要去 worden ingeleverd bij het punt voor recycling van elektrische en elektronische apparatuur. Door dit product correct te verwijdersen helpt u om de negatieve gevolgen die een verkeerde verwerking van dit product kan hebben voor het milieu en de gezondheid te voorkomen. Voor verdere informatie over recycling van dit product kunt u contact opnemen met uw gemeente, de relevante Dienst voor de verwerking van huishoudelijk afval of de winkel waar u het product hebt gekocht.

Husqvarna AB, 433 81 Göteborg, Zweden, Tel: [phone], verklaart hierbij dat de Husqvarna TS 300 E met serienummers van 2010 en later (bouwjaar aangegeven op het typeplaatje gevolgd door een serienummer) overeenkomt met de voorschriften in de Europese richtlijn:

van 17 mei 2006 "betreffende machines" 2006/42/EG
van 15 december 2004"betreffende elektramagnetische compatibiliteit" 2004/108/EEC.
van 12 December 2006 'inzake elektrisch materiaal', 2006/95/EG.

De volgende normen zijn van toepassing: EN ISO 12100:2003, EN 55014-1:2006, EN 55014-2/A1:2001, EN 61000-3-2:2006, EN 61000-3-3/A1/A2:2005, EN 12418/A1:2009.

hoofd doorslijpmachines en bouwmaterieel

(erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)

SE - EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Snijdiepte (E) bij 90°, mm	Ø 350 = 100
	Ø 300 = 75
Snijdiepte (E) bij 45°, mm	Ø 350 = 65
	Ø 300 = 45
Snijlengte (L), mm	E = 15 - 610
	E = 50 - 570
Nuttige bredte (rechts) (I), mm	310
Afmetingen (mm) L x I x h	1120 x 620 x 1230 (op poten)
	1120 x 620 x 650 (werkbank)
Gewicht (volgens het model), kg	±80	Onderstel 47
		Kop 33
Afkoeling van de schijf	Besproeiing in het schijfcarter
Minimum-inhoud van de bak, l	40
Waterpomp	28 W - débit: 8 l/mn.
Snoer	230 V (H07-RNF 3 x 1,52 - l. 3 m)
	400 V (H07-RNF 4 ou 5 x 1,52 - l. 3 m)
	115 V (H07-RNF 3 x 2,52 - l. 3 m)

Lawaai-emissie (zie opm. 1)
Geluidsvermögen, gemeten dB(A)	112
Geluidsvermögen, gegardeerd dB(A)	113
Geluidsniveau (zie opm. 2)
Niveau geluidsdruk bij het oor van de gebruiker,dB(A)	105
Trillingsniveau, ahv (zie opm. 3)
Handvat, m/s2	3,2

Opm. 1: Emissie van geluid maar de omgeving gemeten als geluidsvermögen (L_WA) volgens EN 12418.
Opm. 2: Geluidsdrukniveau volgens EN 12418. De gerapporte-erde gegevens voor het geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1,0 dB (A).
Opm. 3: Trillingsniveau volgens EN 12418. De gerapporteerde gevevens voor het trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 1m / s^2

SE - TEKNISKA DATA

Effekt, kW	2,2 kW (3 CV)	2,9 kW (4 CV)
Spanning (±5%), V	230 (50 Hz)	400 (50 Hz)
Ström, A	10	11,5
Pump	13 W, 230 V	13 W, 230 V
Motorvarvital, varv/min	2800
Kapskivans varvital, varv/min	2800
Elektrisk skyddsklass	IP 54

Nota:instelling TS 300 E voor schijf 350

(apparatuur af fabriek ingesteld voor 300)

Let op! De beschreiben afstelprocedure要去 zonder schijf worden uitgevoerd

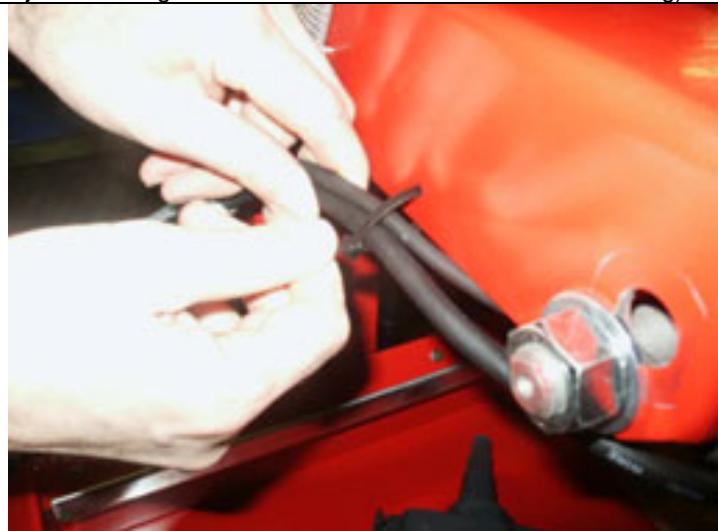

1- Steek de kabels in de plastic ring aan de arm van de TS 300E (Let op: de electrische kabels en waterslang要去en vrij়n van de regelschroef aan de achterkant van de behuizing).

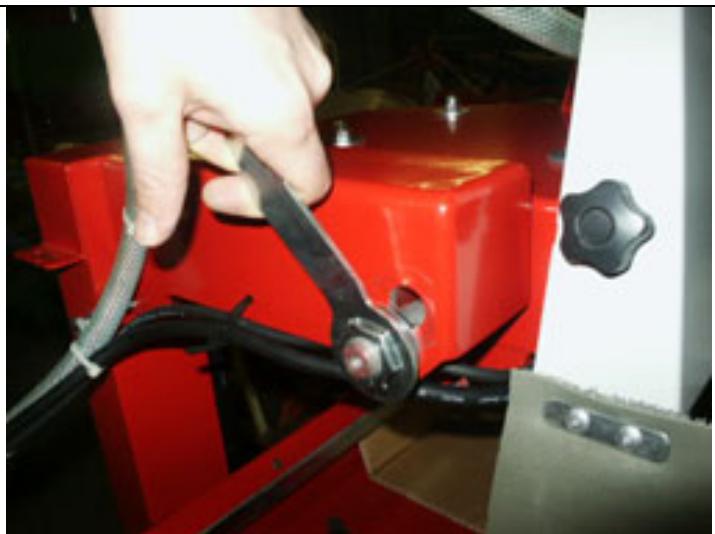

2-Draai de bout los met de bijgeleverde 30"sleutel en verwijder de ring.

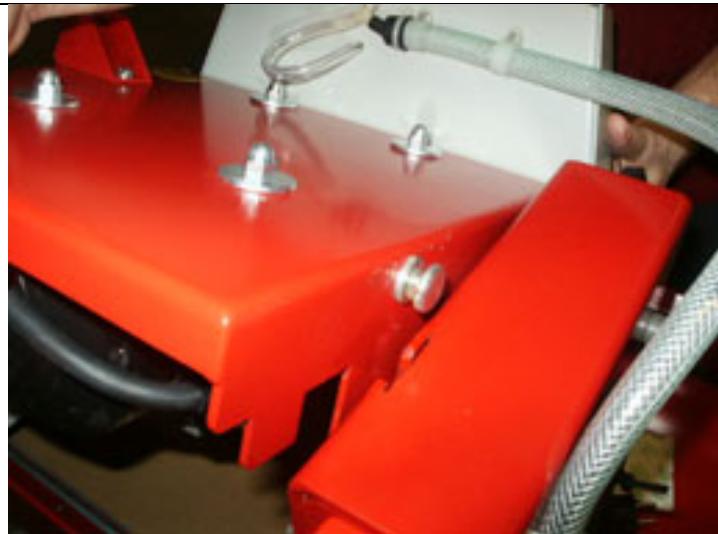

3-Kantel de kop van de machine om de centeringspin vrij te make.

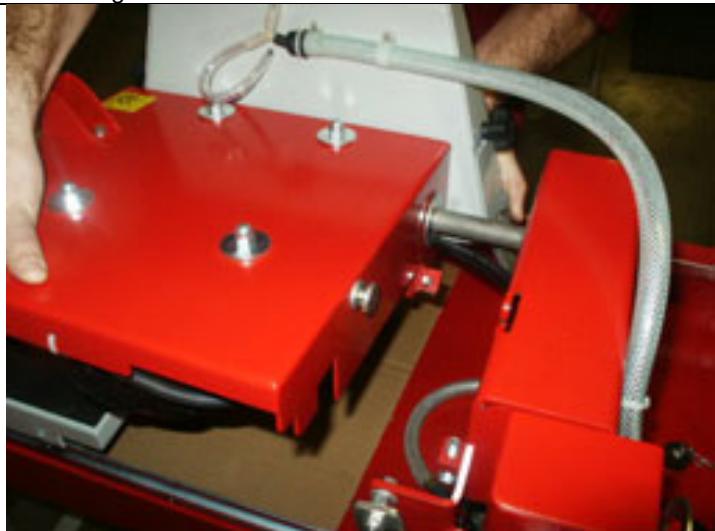

4- Verwijder de kop door waar voren te trekken om de as uit het onderste gat van de arm van de TS300E te trekken.

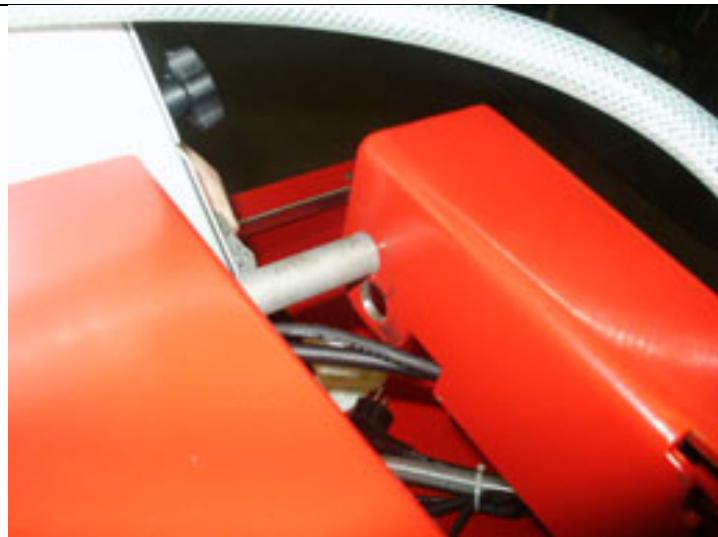

5- Plaats de as van de kop in het bovenste gat van de arm van de TS 300 E.

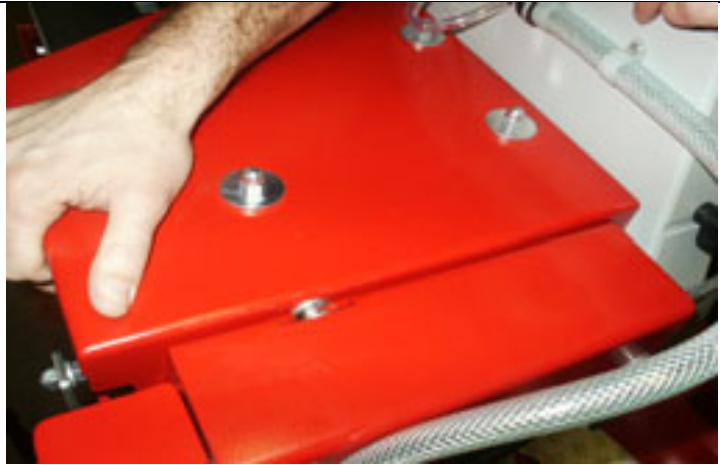

6- Plaats de centereringspin in de waaroor bedoelde ruimte. Houd de kop horizontally enplaats de ring terug. Draai de bout weer vast met de 30'' sleutel.

Let op! Controllerer altijd dat de as van de kop van de machine in het gat kommt te zitten dat overeenkomt met de van de gezebruekte schijf

(Ø300=onderste gat /Ø350=bovenste gat)

Let op dat de electrische kabels nicht worden afgeklemd

Observera:installingavTS300Eforskivapø 350

Elke machine ondergaat vór het verlaten van unsere fabriek een aantal controbeurten waar bij alles nauwkeurig gecontroleerd worden.

Indien u once instructies strikt naleeft, za uw machine bij normale werkomstandigheden lang meegaan.

De gebruiksaanwijzingen en de onderdelen uit deze handleiding worden ter informatatie opgegeven en zich Niet bindend. De garantievoorwaarden zijn nicht geldig bij fouitief gebruik of nalatigheid, of bij beschadigin gen die te wijtenঃ aan de levering, het concept of het gebruik van de machine. Teneinde de kwaliteit van ons twee Produkten steeds te verbeteren, behouden wij ons hetrecht voor, technische wijzigingen aan te brengen zonder voorafgaande berichtgeving.

De gebruiker kan dit document gebruiken om :

• zich aan de machine te gewonnen,
• alle toepassingsmogelijkheden te leren kennen,
• ongevalten te vermijden die te wijten zouden+zijn aan een verkeerd gebruik, door een persoon die waar Niet toe is opgeleid, bij onderhouds- en herstellingswerken of bij het verplaatsen en het vervoer,
• de betrouwbaarheid en de levensduur van de machine te verbeteren,
• in te staan voor een juist gebruik, een regelmatig onderhoud en een snelle reparatie, om zo de herstellingskosten en de duur van de immobilisatie tot een minimum te herleiden.

Deze handleiding dient steeds beschikbaar te zijn op deplaats waar de machine gebruikt worden. Ledere person die de machine installeert of gebruikt, dient deze handleiding te lezen en te gebruiken.

Met het oog op een optimale verilgheid, dienen de verplichte technische reglementeringen die van kracht zich in het land waar de machine gebruikt worden, eveneens te worden nageleefd.

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

De apparatuur voldoet aan de eisen van norm EN 61000-3-11 en kan nicht zonder meer op het stroomnet worden aangesloten. Dit kan enkel in overleg met de netwerkbeheerder en op een geschikt network gebeuren. Voorwaarde voor aansluiting is dat de impedantie van het network minder dan 0,49 ohm bedraagt. De systeemimpedantie voor de interface worden u door de netwerkbeheerder meegedeeld.

Indien de systeemimpedantie van de netwerkbeherder hoger is, können bij het inschakenen ofijdens het gebruik van de machine spanningsschommelingen optreden, wat een invloed kan hebben op de werking van andere apparaten op hetzelfde network (bv. flickkerende lichten).

De gelebrekte pictogrammen op de machines (in kleur) en in de handleiding wijzen op tips i.v.m. uw veiligheid.

WAARSCHUWING

Algemeen symbol voor gevaar.

VERPLICHTING

Blauwe hintergrond, witte marketing : verplichte veiligheid + rode marketing : bewegingen verboden

WAARSCHUWING

Zwarte driehoek en markings op gele achtergrond : gevaar bij het Niet naleven, de gebruiker of derden kuren gekwetst worden en de machine of het gereedschap kuren beschadigingen oplopen.

VERBOD

Rode cirkel met of zonder streep: gebruik, aanwezigheid verboden.

AANWIJZING

Informatie - instructie : bijzondere aanwijzingen i.v.m. het gebruik, de contrôle.

De fabrikant kan in geen geval aansprakelijk worden gesteld bij een verkeerd gebruik van of wijzigingen aan de machine.

Dit symbol betekent dat de machine overeenstemt met de betreffende Europese ritchtlijn.

BIJZONDERE VOORSCHRIFTEN

De afkortmachine is zo ontworpen dat een veilige en betrouwbare werkung möglich jest, indien ze volgens de instructies gebrukt worden, maar kan toch ongete gevaar inhouden voor de gebruiker en kan beschadigingen oplopen ; regelmatte controles op het werkterrein zijn dus nooodzakelijk. Controleer :

• of de machine in een technisch perfecte staat verkeert (gebruik voor de voorziene doeleinden, rekening houdend met de eventuele risico's, defecten die de verilgheid in gevaar+kunnen brengen, herstellen),
• of een speciale diamantschijf gebruikt worden voor het afkorten van marmer, steen, graniet, baksteen en bekledingen (gres, faience, keramiek, enz...) met waterkoeling. Het gebruik van andere schijven (schuurschijf, zaag, enz...) is verboden.
• of de machine bediend worden door (qua scholing, leeftijd, opleiding) bevoegt personeel dat kennis heeft genommen van alle details van de handleiding alvorens het werk aan te vatten; elektrische, mechanische of andere defecten dienen door een bevoegt persoon gecontroleerd te worden (elektricien, verantwoordelijke voor het onderhoud, technicus van de erkende verkoper, enz...),
• of de waarschuwingen en richtlijnen op de machine, nageleefd worden (aangepaste bescherming van het bedienend personeel), en of de machine waar behoren gezebrukt worden (algemene veriligeidsinstructies...),
• of de veiligheid nicht in het gedrang worden gebracht doordat dem machine gewijzigd, omgebouwd of aangevuld ward, dit zonder toestemming van de fabrikant,
• of de aanbevolen freqentie van de controbeurten worden nageleefd,
• of uitsluitend originele reserve-onderdelen gebruikt worden bij het uitvoeren van herstelingen.

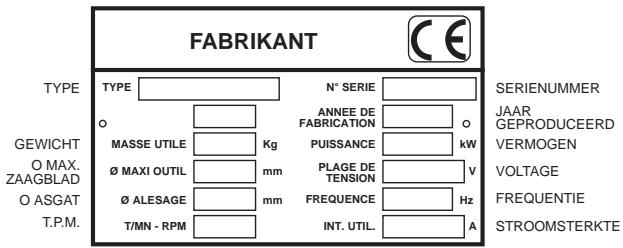

Typeplaatje

1 Gebruik

• Toepassing : Het zagen van marmer, steen, graniet, baksteen, cement en alle ander bekledingen (gres, faience, keramiek, enz...).

• Gereedschap : Diamantschijven voor waterkoeling Ø 300 mm - 350 mm (D) - Cilinderdoorsnede 25,4 mm (AL). (Inlichtingen bij uw normale leverancier).

Carbide-schijf
Zaagblad

Alle andere toepassingen dan die waarvoor de machine oorspronkelijk bestemd is, zich verboden (gebruik van een zaagblad, een schuurschijf...).

3 Controle-Beschrijving van de machine

• Controller de staat van de machine bij de inontvangstneming.
• Zorg er steeds voor dat ze perfect schoon blijft.
• Controller regelmatig snoer.
• Blij bij het werkken algijd aandachtig.
• Controller of het werkstuk goed bevestigd is (abnormale trillingen), en of de platen goed gemonteerd zijn.

ZIE FIG. 1

(1) Chassis-bak
(2)Poot
3 Waterpomp
(4) Aandraaimoer
(5) Blokkeersleutel
(6) Transportweilen
(7) Afvoerplug
(8)Motor
9 Verbreekschakelaar
(10) Vervoershandvaten
(11) Schijfcarter
(12) Kap van carter
(13) Verwijderbare tafel
(14) Tafelaanslag
(15) Aanslag verwijderbare tafel
(16) Plaatje met technische kenmerken
(17) Geleider
(18) Tafelblokkering
(19) Bedieningshandvat

4 Verlading - Transport

In 2 delen gedemonteerd worden.

DE TAFEL (ZIE FIG 2)

• Til de tafel wat omhoog zodate de achechterste pootjes vrijkomen.

BLOKKERING TAFEL BIJ VERVOER (ZIE FIG 3) OPVOUWEN POTEN (ZIE FIG 4) TRANSPORT (ZIE FIG 5) OP POTEN ZETTEN (ZIE FIG 6)

Controle vór de eerste ingebruikneming

Voor het in gebruik nemen van de machine, eerst aandachtig de handleiding lezen en uzelf vertrouwd makeen met de machine.

Het dragen van gezoorbescherming is verplicht.

De operator moet aan het werk aangepaste beschemingsui-trusting dragen

De werkkuimte moet in orde+zijn, goed verlicht en vrij van elk ongevalsrisico (geen vochtigheid of gevaarlijke Produkten in de nabijheid)

Onbevoegde personen moeten uit de buurt van de werkruimte gehonden worden

Gebruik zaagbladen die geschikt zich voor het uit te voeren werk (toerental, geometrie, toepassing, enzovoort...).

6

Montage van de schijf

Haal de stekker van de afkortmachine uit het stopcontact.

• Draai de twee vliegwieten (A) los en haal cervolgens het deksel van het carter (B) (ZIE FIG 7).

• De klemmoer (C) met de sleutel losdraaien.

De moer die de schijf vastklemt is voorzien van een linkse schroefdraad.

Let op de juiste draairichting die met een pijl is aangegeven op een van de zijkanten (draairichting op de rechtzerzijkant van de beschemmkast)

Controller of het ondersteuningsvlak van het blad, de flenzen en de spil zuiver is

• De moer (C) aandraaien.
• Breng het veiligheidsccarter (B) opnieuw op+zijn plaats.
• Draai de twee wieltjes (A) opniew vast.

7

Elektrische aansluiting

De machine mag uitsluitend worden aangesloten op een geaarde 30mA aardlekschakelaar. Zie onsite catalogus indien geen aardlekschakelaar geinstalleerd is.

• Correct gebruik van de restdifferentialiaalstroominrichting, periodieke controle inbegrepen; voor gereedschap geleverd met zo'n inrichting geintegreerd in de kabel of in de stekkerpen dient reparatie van een beschadigde kabel of stekker te gebeuren door de fabrikant, door een van zich agenten of door een bekwame reparatiewerkplaats om het risico van een slecht uitgevoerde reparatie te voorkomen.

• Controller of de spanning van het network overeenstemt met de spanning die op hetplaatje op de machine is aangegeven.
• Driefasige motor :

Controleer of de draairichting overeens temt met het pijtje op de carter : als de motor Niet in de gewenste richting draait, wisselt u de twee voedingsdraden om.
- Gebruik eenfasige stekkers van het type 2P+ aarding, of 3P+ aarding / 3P+N+ aarding, in functie van de overeenkomstige spanningen.

• Verlengkabel : de doorsnede van deze kabel要去 voldoende zijn voor het elektrisch vermogen; voor de aansluiting op het elektriciteitsnet要去 een kabel van het type H07 RNF, met de volgende doorsnede gebruikt worden :

• 3 × 2,5 ~mm^2 , max 50 ~m bij 230 ~V

• 4 of 5 × 1,5 ~mm^2 , max. 100 ~m bij 400 ~V
• 3 × 4 ~mm^2 , max. 40 ~m bij 115 ~V

8

Ingebruikneming

Let altijd goed op

Verwijder de sleutels en het stelgereed-schap voordat u de machine in gebruik neemt

Houd de beschermkast opংplaats tijdens het werk

• De waterbak vullen (maximale peel voetstuk rails).
• De waterpomp worden tegelijk met de motor ingeschakeld. Gezien elke machine voorzien is van een zelfaanzui-gende pomp, worden de schijf besproeid zodia de motor worden ingeschakeld.

Goede smering en koeling = optimale standtijd van het zaagblad

Het veiligheidscarter en de motorhouser met leischot zorgen voor een regelmatig verdelse besproeijng.

• Inschakelen door de groene toets van de schakelaar in te drukken (In optie, vermogensschake laar).

• Om de afkortmachine UIT te schakelen, derode knop indrukken.

Eanfase motor beschermd door een ingebouwde thermische zekering.

9

Snijmethode

- Recht snijden

• 510 mm : dankzij de aanslag (C) worden vermeden dat vingers:tussen de tafel en het frame geklemd raken (ZIE FIG 8).

• 510 et 610 mm :klap de aanslag (C) onder de tafel om de slag te vergroten.

(ZIEFIG9)

Draai moer (4) los met sleutel (5).
- De kop verdraien of schuin zetten.
- Draai moer (4) weer vast met sleutel (5).

11 Onderhoud (motor verplicht stilleggergen)

Maak de machine regelmatig schoon.
- Vervang het water in de bak dikwijls om de modder te verwijderen, anders kan de perspomp verstopt raken en vroegtijdig slijtage oplopen.
- Maak de geleiders van de rolletjes van de tafel zorgvuldig schoon.

! Bewaar de machine op een veilige plaats en houd ze buiten het bereik van kinderen Onderhoud het snijgereedschap zorgvuldig

OPSPOREN VAN DEFECTEN

Indien de machine Niet normal werkt, raadpleeg dan de volgende tabellen om een oplossing te vinden voor het probleem dat zich voordoet.

OORZAKEN	OPLOSSINGEN
Slechte aansluiting of beschadigd snoer	- Controller of het snoer goed is aangesloten (stop-contact, verlangkabel...). - Controller de voedingskabel.
Elektriciteitsnet nicht onder spanning	- Controller zich of LAST door een elektricien controlleden (smelt-zekering, contactdoos...).
Defecte schakelaar, beschadigde motorkabel	- Voor de contrôle een elektricien of de klantendienst raadplegen.
Beschadigde motor (abnormaal laag toerental, onaan-gename geur...)	- Laat de motor door de klantendienst verrangen.

• De machine raakt moeilijk op gang

OORZAKEN	OPLOSSINGEN
Condensator starten eenfasige motor	- Vervang de conden-sator.
Niet conforme driefasige voeding (op 2 fasen, beschadigde motorkabel)	-Voor de contrôle de elektricien of de klan-tendienst raadplegen.

• De pomp start nicht

OORZAKEN	OPLOSSINGEN
De voedingskabel is slecht aangesloten of beschadigad	- Controller de voeding-skabel ofThat hem controlleren.
Er is geen spanning op het circuit of op het stop-contact	- Het circuit of het stop-contact controlleren of nalopen.

• Er kommt geen vloeistof uit de pomp

OORZAKEN	OPLOSSINGEN
Het is möglich dat er zich een luchtbel heeft gezormd in het binnenste van het pomplichaam	- Haal de pomp uit de vloeistof en ondersteun hem waar bij bij de afvoer-buis en dompel hem ver-volgens weir onder.
De turbine kan nicht meer bewegen	- Schroef de filter los en met eenkleine schroe-vedraaier verwijdert u alle restjes uit de werk-zone van het wie!

• De machine is reeds in once werkplaatsen afgesteld en hoeft dus nicht meer geregeld te worden.
• Aanpassing diameter 300 en diameter 350 (ZIE FIG 11)

$$ \mathbf {A} = \emptyset 3 0 0 $$

$$ \mathbf {B} = \varnothing 3 5 0 $$

13 Belangrijke aanbevelingen

• Schroef de schroeven en moeren regelmatig opnieuw vast.
• Wonneer de machine langearend Niet wordt gebruikt,deschijf goed onderhonden en beschermen.
• Controller of de schijf behoorlijk besproeid worden.
• De schijf vastklemmen zoals het hoort.
• Zorg ervoor dat de steunoppervlakken van de schijf, de zichstukken en de spil steeds schoon blijven.

De fabrikant is nicht aansprakelijk voor oneigenlijk gebruik, wijziging, aanpassing of motorisering anders dan oorspronkelijk door hem bepaald.

Op de werkplek mag de geluidsdruk gro ter zichen dan 85 dB (A). In dat geval moet u individuelle beschermingsmaatregelen nemen.

Reparatie

S A V

Wij staan volledig tot uw beschikking om uw machine zo snel en goedkoop möglich te repareren (zie adres op keerzijde).

Onderdelen

Vermeld bij elke bestelling de aanwijzingen op het typekenplaatje van de machine alsook de referentie van het te verrangen onderdeel. Op die manier verliezen wij minderijd en+kunnen wij de te verrangen onderdelen sneller leveren.

zie exploitsietekening

De schroothoop

Wanner de machine definitief afgedankt\ wordt, dienen de wettelijke modaliteiten\ nageleefd te worden bij het weggooien\ ervan.

• Belangrijkste materialen :

Motor: Aluminium (AL), Staal (AC),

Machine:Staalplaat (AC),Gietijzer (FT)

De gebruiksaanwijzingen en wisselstukken opgenomen in dit document zich gegeben ter titel van inlichting en zich Niet van verbintenis.

Bekommerd over de kwaliteit van unsere Produkten behouden wij ons het voorrecht elke technische aanpassing te doeit ter verbetering.

PREFÁCIO DO MANUAL

1. DUUR De garantievangt aan vanaf de datum van aankoop door de gebruiker (faktuurdatum van de wederverkoper) en is gedurende 12 maanden geldig.

2. DEKKING De garantiebeperkt zich tot het Gratis verrangen doorknappvma van onderdelen doorkaar als defekt erkest (met uitzondering van verbruiksdelen en versleten delen) op voorwaarde dat de reparatie wordenucht uitgevoerd in een werkplaats van Husqvama of in een werkplaats die aangewezen is door Husqvama.

De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade, direkt of indirectr, materieel of immaterieel, die berokkend worden aan personen of zaken, die het gevolg is van gebreken aan de machine of het langere tijt Niet hunnen gebruiken van de machine.

3. GARANTIEVOORWAARDEN Om aanssprak te kunnen maken op garantie is het noodzakelijkom bigaand garantie certifikaat volledig ingevuld binnen 8 dagen na aankoop terug te zenden waar Husqvama.

Indien u gedurende de garantieperiode onverhoopt problemen macht hebben met de machine, za once After-Salesservicdwienst aangeven hoe deze snel en op de beste manier opgelast kunnen worden en za bij aangeven tot welke dichtstbijzijnde reparatiewerkplaats u zich kunt wenden.

Indien gewenst kunt U de machine op Uw kosten maar de After-Salesservicdwienst terug sturen vergezeld van de aankoopfaktuur met schrifeltijke opgave van het geconstateerde probleem en met het verzoek om toepassing van de garantiebepalingen.

Na ontvangst van de machine zal direkt een technisch onderzoek uitgevoerd worden, waarvan het resultaat Ubekend worden gemaakt.

4. UITSLUITINGEN Geen garantie worden verleend bij gebreken of storingendie het gevolg zich van: - verkeerd gebruik, schade ontstaan bij vervoer ofonderhoud, - het gebruik van smeermiddelen en brandstoffen die nicht door Husqvarna aanbevolen zijn van of slechte kwaliteit zich, - het gebruik van Niet-originele onderdelen of toebehoren, - reparations die uitgevoerd zich door een werkplaats die nicht door Husqvarna erkend is, - het gebruik van beschadigd of verkeerd gekozen diamantgereedschap (wij bevelen het gebruik van Husqvarna gereedschappen aan).

De goeden zullen op kosten en voor risiko van de koper verzonden worden, die zich de verantwoerdelijkheid draagt voor verhaal op de transporteur binnen de wettelijkne normen en termijnen.

Omrecht te hebben op de garantie, is het noodderendezikom binnen de 8 dagenaankoop, het garantie certifikaat, volledig ingevuld, op te sturen.
