MODE D'EMPLOI William II PRESIDENT

ATTENTION ! APPAREIL MULTI-NORMES ! Avant toute utilisation, prenez garde de ne jamais émettre sans avoir branché l’antenne (connecteur B situé sur la face arrière de l’appareil), ni réglé le TOS (Taux d’Ondes Stationnaires)! Sinon, vous risquez de détruire l’amplicateur de puissance, ce qui n’est pas couvert par la garantie. Voir MENU - FREQ BAND page 14 et tableau des Congurations page 64. Français La garantie de cet article n’est valable que dans le pays d’achat. Ne branchez jamais un microphone standard sur la prise (11), sous peine d’endommager l’appareil. Tout dommage résultant d’une mauvaise utilisation ne sera pas couvert par la garantie. Ne branchez jamais le dongle sur un autre poste CB, sous peine de l’endommager. Tout dommage résul- tant d’une mauvaise utilisation ne sera pas couvert par la garantie. Dans un souci de réduction des déchets électroniques et conformément à la réglementation en vigueur, cet appareil est livré avec un câble USB-C vers USB-A mais sans adaptateur secteur. Vous pouvez utiliser un chargeur compatible que vous possédez déjà ou en acquérir un séparément si nécessaire.6 Bienvenue dans le monde des émetteurs-récepteurs CB de la dernière génération. Cette nouvelle gamme de postes vous fait accéder à la communication électronique la plus performante. Grâce à l’utilisation de technologies de pointe garantissant des qualités sans précédent, votre PRESIDENT WIL- LIAM II est un nouveau jalon dans la convivialité et la solution par excellence pour le pro de la CB le plus exigeant. Pour tirer le meilleur parti de toutes ses possibilités, nous vous conseillons de lire attentivement ce mode d’emploi avant d’installer et d’utiliser votre CB PRESIDENT WILLIAM II. A) INSTALLATION

1) AVANT DE CHOISIR L’EMPLACEMENT.

a) Veuillez raccorder le dongle au boitier principale «BLACK BOX». Pour ce faire insérez la prise 13 dans la prise 11 puis vissez pour la rendre solidaire. Ne branchez jamais un microphone standard sur la prise (11), sous peine d’endommager l’appareil. Tout dommage résultant d’une mauvaise utilisation ne sera pas couvert par la garantie. VOIR Schéma page 2

1) CHOIX DE L’EMPLACEMENT, MONTAGE DU POSTE MOBILE

a) Votre poste est composé d’un microphone sans l et d’un boitier (avec le dongle raccordé). Choisissez l’emplacement le plus approprié à une utilisation simple et pratique de votre poste mobile. b) Veillez à ce que le dongle ne soit pas soumis à des contraite mécanique. c) Veillez à ce qu’il ne gêne pas le conducteur ni les passagers du véhicule. d) Prévoyez le passage et la protection des diérents câbles, (alimen- tation, antenne, accessoires...) an qu’ils ne viennent en aucun cas perturber la conduite du véhicule. e) Utilisez pour le montage le berceau (1) livré avec l’appareil, xez-le solidement à l’aide des vis auto taraudeuse (2) fournies (diamètre de perçage 3,2 mm). Prenez garde de ne pas endommager le système électrique du véhicule lors du perçage. f) Lors du montage, n’oubliez pas d’insérer les rondelles de caout- chouc (3) entre le poste et son support. Celles-ci jouent en eet un rôle «d’amortisseur» et permettent une orientation et un serrage en douceur du poste. g) Choisissez un emplacement pour le support du micro. - NOTA : Votre poste mobile possédant un dongle bluetooth peut être installé dans le core, sous le siège,.... Vous pouvez y adjoindre un haut-parleur externe pour une meilleure écoute des commu- nications (connecteur EXT.SP situé sur la face arrière de l’appareil : C). Renseignez-vous auprès de votre revendeur le plus proche pour le montage de votre appareil.

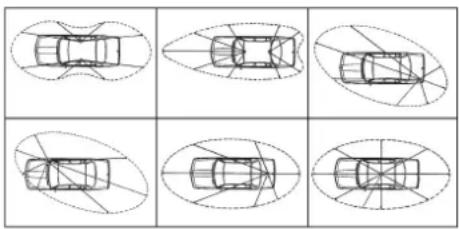

2) INSTALLATION DE L’ANTENNE

a) Choix de l’antenne - En CB, plus une antenne est grande, meilleur est son rendement. Votre Point Conseil saura orienter votre choix. b) Antenne mobile - Il faut l’installer à un endroit du véhicule où il y a un maximum de surface métallique (plan de masse), en s’éloignant des montants du pare-brise et de la lunette arrière. - Dans le cas où une antenne radiotéléphone est déjà installée, l’antenne CB doit être au-dessus de celle-ci. - Il existe 2 types d’antennes : les préréglées et les réglables. - Les préréglées s’utilisent de préférence avec un bon plan de masse (pavillon de toit ou malle arrière). FrançaisFrançais Si votre CB PRESIDENT WILLIAM II est connecté directement à la batterie de votre véhicule, veillez à l’éteindre après utilisa- tion pour éviter une décharge excessive de la batterie. Voir § MARCHE/ARRÊT page 87 - Les réglables orent une plage d’utilisation beaucoup plus large et permettent de tirer parti de plans de masse moins importants (voir § 5 page 8 RÉGLAGE DU TOS). - Pour une antenne à xation par perçage, il est nécessaire d’avoir un excellent contact antenne/plan de masse ; pour cela, grattez légèrement la tôle au niveau de la vis et de l’étoile de serrage. - Lors du passage du câble coaxial, prenez garde de ne pas le pincer ou l’écraser (risque de rupture ou de court-circuit). - Branchez l’antenne (B). c) Antennexe - Veillez à ce qu’elle soit dégagée au maximum. En cas de xation sur un mât, il faudra éventuellement haubaner conformément aux normes en vigueur (se renseigner auprès d’un professionnel). Les antennes et accessoires que nous distribuons sont spécialement conçus pour un rendement optimal de chaque appareil de la gamme. a) Assurez-vous que l’alimentation soit bien de 12 ou 24 Volts. b) Repérez les bornes (+) et (-) de la batterie (+ = rouge, - = noir). Dans le cas où il serait nécessaire de rallonger le cordon d’alimentation, utilisez un câble de section équivalente ou supérieure. c) Il est nécessaire de se connecter sur un (+) et un (-) permanents. Nous vous conseillons donc de brancher directement le cordon d’alimentation sur la batterie (le branchement sur le cordon de l’autoradio ou sur d’autres parties du circuit électrique pouvant dans certains cas favoriser la réception de signaux parasites). d) Branchez le l rouge (+) à la borne positive de la batterie et le l noir (-) à la borne négative de la batterie. e) Branchez le cordon d’alimentation au poste. ATTENTION : Ne jamais remplacer le fusible d’origine par un modèle d’une valeur diérente !

4) OPÉRATIONS DE BASE À EFFECTUER AVANT LA PREMIÈRE

UTILISATION, SANS PASSER EN ÉMISSION (c’est-à-dire sans appuyer sur la pédale du micro) a) Vériez le branchement de l’antenne, b) Mise en marche de l’appareil : appuyez sur le bouton marche/ arrêt (1) du micro, d) Réglez le squelch SQ- (6) au minimum, e) Réglez le volume à un niveau convenable, f) Amenez le poste sur le canal 20 à l’aide des boutons UP/DN du micro (2).

Votre PRESIDENT WILLIAM II est muni d’une protection contre les inversions de polarité. Néanmoins, avant tout branchement, vériez vos connexions. Votre poste doit être alimenté par une source de courant continu de 12 ou 24 Volts (A). À l’heure actuelle, la plupart des voitures et des camions fonctionnent avec une mise à la masse négative. On peut s’en assurer en vériant que la borne (-) de la batterie soit bien connectée au bloc moteur ou au châssis. Dans le cas contraire, consultez votre revendeur. Français8

5) RÉGLAGE DU TOS (Taux d’ondes stationnaires)

ATTENTION : Opération à eectuer impérativement lors de la pre- mière utilisation de l’appareil ou lors d’un changement d’antenne. Ce réglage doit être fait dans un endroit dégagé, à l’air libre.

• Réglage avec TOS-mètre externe (type TOS-1 PRESIDENT) a) Branchement du Tos-mètre - Brancher le Tos-mètre entre le poste et l’antenne, le plus près possible du poste (utiliser pour cela un câble de (40 cm) maximum type CA-2C PRESIDENT). b) Réglage du Tos - Amener le poste sur le canal 20 en FM. - Positionner le commutateur du Tos-mètre en position FWD (ca- librage). - Appuyer sur la pédale PTT (9) pour passer en émission. - Amener l’aiguille sur l’index t à l’aide du bouton de calibrage. - Basculer le commutateur en position REF (lecture de la valeur du TOS). La valeur lue sur le vu-mètre doit être très proche de 1. Dans le cas contraire, rajuster votre antenne jusqu’à obtention d’une valeur aussi proche que possible de 1 (une valeur de TOS comprise entre 1 et 1,8 est acceptable). - Il est nécessaire de recalibrer le Tos-mètre, entre chaque opération de réglage de l’antenne. Remarque : An d’éviter les pertes et atténuations dans les câbles de connexion entre la radio et ses accessoires, PRESIDENT recom- mande une longueur de câble inférieure à 3 m. Maintenant, votre poste est prêt à fonctionner. B) UTILISATION

a) Pour allumer votre poste, appuyer sur le bouton marche/arrêt (1). «POWER ON» est annoncé à la mise en marche. L’acheur montre brièvement la bande de fréquence en cours (voir § F - SÉLECTION DE LA BANDE DE FRÉQUENCES page 14). «CONNECTED» est an- noncé lorsque le microphone se connecte au boitier principale. b) Pour augmenter ou diminuer le volume sonore, utiliser les boutons + ou - (4) . c) Pour éteindre votre poste, maintenez appuyé le bouton marche/ arrêt (1). «POWER OFF» sera annoncé avant l’extinction.

2) SÉLECTEUR DE CANAUX ~ SCAN

Ces touches permettent d’eectuer une montée ou une descente des canaux. Un bip est émis à chaque changement de canal si la fonction BIP DE TOUCHES est activée. Voir fonction BIP DE TOUCHES page 13. SCAN Appuyer longuement sur la touche UP ou DN (2) an d’activer la fonction SCAN. «SC» clignote sur l’acheur. Le balayage s’arrête dès qu’un canal est actif. En mode SCANNING, appuyer sur les touches UP/DN (2) du microphone pour changer la direction de balayage des canaux. Appuyer sur la pédale PTT (9) pour quitter la fonction SCAN. Voir le § SKIP page 9.

Le WILLIAM II dispose d’un acheur couleur. Il permet de visualiser l’ensemble des fonctions : Le BARGRAPH visualise le niveau de réception et le niveau de puissance émise. FrançaisFrançais9

4) CONTRÔLE DU VOLUME

Appuyer sur les touches + et - (4) pour augmenter ou dimi- nuer le volume.

(pression brève) Permet de dénir/valider certaines fonctions, d’accéder à d’autres fonctions. Cette touche utilisée seule n’a aucune utilité. CANAUX PRIORITAIRES (pression longue) Les canaux prioritaires seront automatiquement sélectionnés en appuyant sur la touche F (5). Premier appui : le canal prioritaire 1 est sélectionné. Deuxième appui : le canal prioritaire 2 est sélec- tionné. Troisième appui : retour au canal initial. Le symbole «EMG1» ou «EMG2» apparaît sur l’acheur lorsque le canal prioritaire est actif. Les canaux prioritaires par défaut sont le 9/AM (1) et le 19/AM (2) REDÉFINITION DES CANAUX PRIORITAIRES (pression brève + pression longue) Le canal prioritaire peut être aecter à n’importe quel canal avec le mode AM ou FM. Pour dénir un nouveau canal prioritaire : - Appuyer brièvement sur la touche F (5) puis longuement sur cette même touche. Cet écran va s’acher: - A l’aide des touches SQ+ / SQ- (6) modier la valeur du paramètre sélectionné. - Appuyer sur la touche F(5) pour valider et passer au paramètre suivant. VERROUILLAGE DU CLAVIER (pression longue touches AM/FM + F) Appuyez longuement simultanément sur les touches AM/FM (6) et F(5) pour activer/désactiver la fonction VERROUILLAGE DU CLAVIER. Lorsque la fonction est active, « » apparaît dans l’acheur SKIP (pression longue uniquement lorsque la fonction SCAN est activée) Cette fonction vous permet d’ignorer un canal trouvé par la fonction SCAN. Lorsque le balayage s’arrête sur un canal indé- sirable, maintenez enfoncée la touche F (5) pendant 1 seconde pour enregistrer ce canal dans la mémoire SCAN SKIP. Un beep est émis, il ne sera désormais plus scanné. Le canal est en rouge lorsque qu’il est en mémoire SCAN SKIP. Si vous souhaitez eacer le canal de la mémoire SCAN SKIP, consulter le menu SCAN SKIP page 12. Voir le § SCAN au dessus. Consulter le menu REINITIALISATION page 15.

6) SQUELCH ~ ASC (Automatic Squelch Control)

Cette fonction permet de supprimer les bruits de fond indésirables en l’absence de communication. Le squelch ne joue ni sur le volume sonore ni sur la puissance d’émission, mais il permet d’améliorer considérablement le confort d’écoute. SQUELCH MANUEL Appuyer sur les touches SQ+ / SQ- (6) pour augmenter ou dimi- nuer la valeur du SQUELCH jusqu’au point exact où tout bruit de fond disparaît. C’est un réglage à eectuer avec précision, car mis à sa valeur maximale, seuls les signaux les plus forts peuvent être perçus. (niveau possible de SQ 0 à SQ 28) Français10

ASC : SQUELCH A RÉGLAGE AUTOMATIQUE

Brevet mondial, exclusivité PRESIDENT Appuyer longuement sur les touches SQ+ et SQ- (6) simultanémant. apparaît. Aucun réglage manuel répétitif et optimisation permanente entre la sensibilité et le confort d’écoute lorsque l’ASC est actif. Elle est débrayable par appui sur les touches SQ+ ou SQ- (6). Dans ce cas le réglage du squelch redevient manuel. disparaît de l’acheur.

7) AM/FM ~ VOX ~ VOX SET ~ VERROUILLAGE DU CLAVIER ~

MENU AM/FM (pression brève) La touche AM/FM (7) permet de sélectionner le mode de modu- lation AM ou FM. Votre mode de modulation doit correspondre à celui de votre interlocuteur. L’acheur indique le mode corres- pondant. Modulation d’Amplitude/ AM : Communications sur terrain avec reliefs et obstacle sur moyenne distance (mode le plus utilisé en France). Modulation de Fréquence/ FM : Communication rapprochée sur terrain plat et dégagé. En conguration U uniquement : Appuyer sur la touche AM/FM (7) pour alterner entre ENG et CEPT. “UK” apparaît dans l’acheur lorsque la bande de fréquence ENG est sélectionné. Lorsque la bande de fréquence CEPT est sélectionnée. “UK” disparaît de l’acheur (voir tableau page 9). VOX (pression longue) La fonction VOX permet de transmettre en parlant dans le mi- crophone d’origine (ou dans le microphone vox optionnel) sans appuyer sur la pédale PTT (9). Un microphone vox optionnel peut être connecté à l’arrière du poste - prise VOX (D). Appuyer longuement sur la touche AM/FM (7) an d’activer la fonction VOX. «VOX» s’ache. Appuyer à nouveau sur la touche AM/FM (7) pour désactiver la fonction VOX. «VOX» disparaît de l’acheur. VOX SET (pression longue après pression brève F)

1. Appuyer sur la touche F(5).

apparaît dans l’acheur.

2. Appuyer longuement sur la touche AM/FM (7) pour entrer dans

le mode AJUSTEMENT DU VOX. Quatre paramètres permettent d’ajuster le VOX : La Sensibilité / l’Anti-Vox / la Temporisation / le microphone.

3. A l’aide des touches SQ+ / SQ- (6) modier la valeur du paramètre

sélectionné. - Appuyer sur la touche F(5) pour valider et passer au paramètre suivant.

4. Si aucune touche n’est pressée durant 10 secondes, le poste sort

automatiquement du mode AJUSTEMENT DU VOX sans enregistrer. - Sensibilité : permet de régler la sensibilité du microphone (origi- nal ou vox optionnel) pour une qualité de transmission optimum. Niveau réglable de 1 (niveau haut) à 9 (niveau bas). Valeur par défaut : 5. - Anti-Vox : permet d’empêcher l’émission générée par les bruits ambiants. Niveau réglable : AF (émet en fonction du niveau du squelch) et de A0 (sans anti-vox) à A9 (niveau haut). Valeur par défaut : AF. - Temporisation : permet d’éviter la coupure «brutale» de la trans- mission en rajoutant une temporisation à la n de la parole. Niveau réglable de 1 (délai court) à 9 (délai long). Valeur par défaut : 1. - Microphone : permet de sélectionner le microphone utilisé. «WIRE- LESS» pour le micro du microphone. «MAIN BOARD» pour le micro optionnel VOX (D) de la BLACK BOX. Valeur par défaut : WIRELESS. L’AJUSTEMENT DU VOX n’active pas automatiquement la fonction VOX. FrançaisFrançais11 VERROUILLAGE DU CLAVIER (pression longue touches AM/FM + F) Voir VERROUILAGE DU CLAVIER page 9 MENU (pression brève après F) Une pression brève sur la touche AM/FM (7) après F permet d’accéder au MENU (voir § page 12)

8) NRC ~ NRC SETTING

NRC (pression brève) NRC : Ce ltre commutable permet d’améliorer le mode de réception et d’émission. Une pression brève sur la touche NRC (8) permet d’activer/ désactiver le ltre NRC. Si la fonction BIP DE TOUCHES est sur active, un bip d’erreur retentira lorsque NRC RX et NRC TX sont sur OFF. NRC apparait dans l’acheur : en vert : NRC RX valeur de 1 à 5 / NRC TX OFF en rouge : NRC RX OFF / NRC TX valeur de 1 à 5 en orange : NRC RX et NRC TX valeur de 1 à 5. NRC SETTING (pression longue après F) Le ltre NRC peut être paramétré indépendamment en émission (TX) comme en réception (RX). - Appuyer sur la touche F(5).

apparaît dans l’acheur. - Appuyer sur la touche longuement sur NRC (7) pour entrer dans le mode AJUSTEMENT DU NRC.

1. A l’aide des touches SQ+ / SQ- (6) modier la valeur du paramètre

sélectionné. - Appuyer sur la touche F(5) pour valider et passer au paramètre suivant.

2. Si aucune touche n’est pressée durant 10 secondes, le poste sort

automatiquement du mode AJUSTEMENT DU NRC sans enregistrer. Les valeurs par défaut du ltre NRC sont OFF en émission et en réception.

9) PTT (Push To Talk)

Pédale d’émission, appuyer pour parler. Relâcher pour recevoir un message. TOT (Time Out Timer) Si la touche PTT (9) est appuyée pendant plus de 3 minutes, l’af- cheur clignote et l’émission se termine. Un bip est émis jusqu’à ce que la touche PTT (9) soit relâchée.

Elle se situe en façade de la BLACK BOX. - Raccorder le connecteur 13 au connecteur 11 - Visser pour xer solidement l’ensemble.

Le WILLIAM II est fourni avec le microphone déjà appairé à la base Black Box. Si un nouvel appairage est nécessaire : Ne branchez jamais un microphone standard sur cette prise (11), sous peine d’endommager l’appareil. Tout dommage résultant d’une mauvaise utilisation ne sera pas couvert par la garantie. Français12

1. Maintenez enfoncée la touche P (12) pendant 5 secondes.

La LED clignote en rouge et vert.

2. Sur le microphone, appuyez sur la touche F (5).

La lettre «F» apparaît sur l’acheur.

3. Appuyez brièvement sur la touche On/O (1) pour activer le mode

PAIRING. Un message s’ache en fonction de l’état de la connexion. L’appairage démarre automatiquement ou, si nécessaire, main- tenez la touche F enfoncée. États de la led: - Clignotante rouge / vert : en mode appairage - Rouge xe : en émission - Vert xe : réception d’un signal - Flash vert toutes les 5 secondes : connexion bluetooth active

Ce voyant vous indique l’état de votre CB WILLIAM II. États de la led: - Clignotante rouge : Poste CB est en standby - Rouge xe : Poste CB en émission - Vert xe : Réception d’un signal - Flash vert toutes les 5 secondes : Poste CB est en service. A) ALIMENTATION (13,2 V / 26,4 V) B) PRISE D’ANTENNE (SO-239) C)PRISEPOURHAUT-PARLEUREXTÉRIEUR(8Ω,Ø3,5mm) D) PRISEPOURMICROPHONEVOXOPTIONNEL(Ø2,5mm) C) MENU L’ordre des 9 menus est celui décrit dans ce manuel. Toutefois, le menu achée en entrant dans les MENUS sera le dernier menu modié par l’utilisateur. Quelle que soit le menu, la procédure est identique : Appuyez sur la touche F (5). F apparaît dans l’acheur. Appuyez brièvement sur la touche AM/FM (7).

1. Utiliser les boutons SQ+ ou SQ- (6) pour sélectionner la fonction à

2. Appuyer sur la touche F (5) pour valider. L’écran de paramètrage

de la fonction apparait.

3. Utiliser les boutons SQ+ ou SQ- (6) pour modier la valeur du pa-

4. Une nouvelle pression sur le bouton F (5) permet de valider. a)

Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la touche PTT (9) pour sortir des MENUS. F disparaît de l’acheur.

5. Si aucune touche n’est pressée, l’appareil sort des MENUS au bout

de 10 secondes. F disparaît de l’acheur.

Cette fonction permet de mémoriser/eacer dans la mémoire du SCAN SKIP.

1. Sélectionner le canal.

2. Appuyez sur la touche F (5). F apparaît dans l’acheur.

3. Appuyez brièvement sur la touche AM/FM (7) pour accéder aux

4. Utiliser les boutons SQ+ ou SQ- (6) pour sélectionner le menu SCAN

5. Appuyer sur la touche F (5) pour valider. L’écran de paramètrage

de la fonction apparait..

6. Utiliser les boutons SQ+ ou SQ- (6) pour modier la valeur du pa-

7. Une nouvelle pression sur le bouton F (5) permet de valider. a)

Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la touche PTT (9) pour sortir des MENUS. F disparaît de l’acheur.

8. Si aucune touche n’est pressée, l’appareil sort des MENUS au bout

de 10 secondes. F disparaît de l’acheur. FrançaisFrançais13 ON: mémorise le canal dans la mémoire du SCAN SKIP. Quand un canal est mémorisé,le canal est aché en rouge. OFF: eace le canal de la mémoire du SCAN SKIP.

2) BACKLIGHT (Rétroéclairage du clavier)

Cette fonction permet de personnaliser la couleur du rétroéclai- rage du clavier.

1. Appuyez sur la touche F (5). F apparaît dans l’acheur.

2. Appuyez brièvement sur la touche AM/FM (7) pour accéder aux

3. Utiliser les boutons SQ+ ou SQ- (6) pour sélectionner le menu

4. Appuyer sur la touche F (5) pour valider. L’écran de paramètrage

de la fonction apparait..

5. Utiliser les boutons SQ+ ou SQ- (6) pour modier la valeur du pa-

6. Une nouvelle pression sur le bouton F (5) permet de valider. a)

Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la touche PTT (9) pour sortir des MENUS. F disparaît de l’acheur.

7. Si aucune touche n’est pressée, l’appareil sort des MENUS au bout

de 10 secondes. F disparaît de l’acheur. La couleur par défaut est : Orange.

3) KEY BEEP (Bip de touches)

Quand la fonction est active, un bip sonore retentit lorsqu’une touche est enfoncée, lors d’un changement de canal, etc. «BP» apparaît sur l’acheur.

1. Appuyez sur la touche F (5). F apparaît dans l’acheur.

2. Appuyez brièvement sur la touche AM/FM (7) pour accéder aux

3. Utiliser les boutons SQ+ ou SQ- (6) pour sélectionner le menu KEY

4. Appuyer sur la touche F (5) pour valider. L’écran de paramètrage

de la fonction apparait..

5. Utiliser les boutons SQ+ ou SQ- (6) pour modier la valeur du pa-

6. Une nouvelle pression sur le bouton F (5) permet de valider. a)

Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la touche PTT (9) pour sortir des MENUS. F disparaît de l’acheur.

7. Si aucune touche n’est pressée, l’appareil sort des MENUS au bout

de 10 secondes. F disparaît de l’acheur. La valeur par défaut est : ON

Le ROGER BEEP est émis quand la pédale d’émission PTT (9) est relâchée an de prévenir votre interlocuteur que vous avez terminé et lui laisser la parole. Historiquement, la CB étant un mode de communication «simplex», c’est-à-dire qu’il n’est pas possible de parler et d’écouter en même temps (comme c’est le cas pour le téléphone par exemple), il était d’usage de dire «Roger» une fois que l’on avait ni de parler an de prévenir son correspondant qu’il pouvait parler à son tour. Le mot «Roger» a été remplacé par un bip signicatif, d’où son nom “Roger Beep”.

1. Appuyez sur la touche F (5). F apparaît dans l’acheur.

2. Appuyez brièvement sur la touche AM/FM (7) pour accéder aux

3. Utiliser les boutons SQ+ ou SQ- (6) pour sélectionner le menu ROGER

4. Appuyer sur la touche F (5) pour valider. L’écran de paramètrage

de la fonction apparait..

5. Utiliser les boutons SQ+ ou SQ- (6) pour modier la valeur du pa-

6. Une nouvelle pression sur le bouton F (5) permet de valider. a)

Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la touche PTT (9) pour sortir des MENUS. F disparaît de l’acheur.

7. Si aucune touche n’est pressée, l’appareil sort des MENUS au bout

de 10 secondes. F disparaît de l’acheur. La valeur par défaut est : OFF - Quand la fonction est active, « » apparaît dans l’acheur. Remarque : Le ROGER BEEP est également entendu dans le haut- Français14 parleur si la fonction BIP DE TOUCHES est activée. Si la fonction BIP DE TOUCHES n’est pas activée, seul le correspondant peut entendre le ROGER BEEP.

5) SÉLECTION DE LA BANDE DE FRÉQUENCES

(Conguration : EU ; PL ; d ; EC ; U ; In; RU) Les bandes de fréquences doivent être choisies selon le pays où vous utilisez votre appareil. N’utilisez en aucun cas une congura- tion diérente. Certains pays nécessitent une licence d’utilisation. Voir tableau page 65.

1. Appuyez sur la touche F (5). F apparaît dans l’acheur.

2. Appuyez brièvement sur la touche AM/FM (7) pour accéder aux

3. Utiliser les boutons SQ+ ou SQ- (6) pour sélectionner le menu FREQ

4. Appuyer sur la touche F (5) pour valider. L’écran de paramètrage

de la fonction apparait..

5. Utiliser les boutons SQ+ ou SQ- (6) pour modier la valeur du pa-

6. Une nouvelle pression sur le touche F (5) permet de valider. a)

Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la touche PTT (9) pour sortir des MENUS. F disparaît de l’acheur.

7. Si aucune touche n’est pressée, l’appareil sort des MENUS au bout

de 10 secondes. F disparaît de l’acheur. Voir les bandes de fréquences / tableau de congurations pages 61 à 63.

6) SPEAKER (Haut-parleur)

- Ce menu vous permet de sélectionner où vous souhaitez écouter la modulation. Vous avez le choix entre WIRELESS / BOTH SPEAKER / MAIN BOARD.

1. Appuyez sur la touche F (5). F apparaît dans l’acheur.

2. Appuyez brièvement sur la touche AM/FM (7) pour accéder aux

3. Utiliser les boutons SQ+ ou SQ- (6) pour sélectionner le menu

4. Appuyer sur la touche F (5) pour valider. L’écran de paramètrage

de la fonction apparait..

5. Utiliser les boutons SQ+ ou SQ- (6) pour modier la valeur du pa-

6. Une nouvelle pression sur le bouton F (5) permet de valider. a)

Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la touche PTT (9) pour sortir des MENUS. F disparaît de l’acheur.

7. Si aucune touche n’est pressée, l’appareil sort des MENUS au bout

de 10 secondes. F disparaît de l’acheur. WIRELESS: la modulation sort par l’haut-parleur du microphone BOTH SPEAKER: la modulation sort sur l’haut-parleur du microphone et la sortie EXT. SP. (C) de la Black Box MAIN BOARD: la modulation sort sur la sortie EXT. SP. (C) de la Black Box Par défaut la valeur est WIRELESS

- Cette fonction permet d’économiser votre batterie. L’appareil passe en mode veille, rétroéclairage LCD / Clavier éteint, etc.

1. Appuyez sur la touche F (5). F apparaît dans l’acheur.

2. Appuyez brièvement sur la touche AM/FM (7) pour accéder aux

3. Utiliser les boutons SQ+ ou SQ- (6) pour sélectionner le menu ECO

4. Appuyer sur la touche F (5) pour valider. L’écran de paramètrage

de la fonction apparait..

5. Utiliser les boutons SQ+ ou SQ- (6) pour modier la valeur du pa-

6. Une nouvelle pression sur le bouton F (5) permet de valider. a)

Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la touche PTT (9) pour sortir des MENUS. F disparaît de l’acheur.

7. Si aucune touche n’est pressée, l’appareil sort des MENUS au bout

de 10 secondes. F disparaît de l’acheur. La valeur par défaut est : ON FrançaisFrançais15 Français

- Cette fonction permet d’activer/désactiver le filtre ANL. ANL - Automatic Noise Limiter: Ce ltre permet de réduire les bruits de fond et certaines interférences de réception. Le ltre ANL ne fonctionne qu’en mode AM.

- Cette fonction permet d’eacer la mémoire du SCAN SKIP ou de restaurer tous les paramètres d’usine

1. Appuyez sur la touche F (5). F apparaît dans l’acheur.

2. Appuyez brièvement sur la touche AM/FM (7) pour accéder aux

3. Utiliser les boutons SQ+ ou SQ- (6) pour sélectionner le menu RESET.

4. Appuyer sur la touche F (5) pour valider. L’écran de paramètrage

de la fonction apparait.

5. Utiliser les boutons SQ+ ou SQ- (6) pour modier la valeur du pa-

6. a) Une nouvelle pression sur le bouton F (5) permet de valider. Le

poste redémarre ou b) Appuyer sur la touche PTT (9) pour sortir des MENUS. Repartir au point 3 pour régler une autre fonction.

7. Si aucune touche n’est pressée, l’appareil sort des MENUS au bout

de 10 secondes. F disparaît de l’acheur. D) MISE EN CHARGE DU WILLIAM II Voir § PRISE DE CHARGE USB page 11 Vous pouvez utiliser votre WILLIAM II même pendant la charge. Dans un souci de réduction des déchets électroniques et conformément à la réglementation en vigueur, cet appareil est livré avec un câble USB-C vers USB-A mais sans adaptateur secteur. Vous pouvez utiliser un chargeur compatible que vous possédez déjà ou en acquérir un séparément si nécessaire. : Indique les diérents niveaux de charge de la batterie. : La batterie est presque vide et doit être rechargée immé- diatement. Ce symbole apparait en rouge clignotant. Un double bip est emit toutes les 2mn. : Indique que le poste est en charge. ï ð : La batterie clignote en bleu. La tension d’alimentation de la «Black Box» est trop faible. E) ASSOCIER LE PTT DU REMOTE MIKE (Option) Pour associer le PTT du REMOTE MIKE (optionnel) à votre appareil WILLIAM II, voici les étapes détaillées à suivre :

1. Mettre le PTT du REMOTE MIKE (commande

au volant) en mode appairage.

2. Consultez le manuel du REMOTE MIKE pour savoir comment activer

le mode appairage. Généralement, cela consiste à maintenir un bouton spécique sur la commande pendant quelques secondes.

3. Mettre le WILLIAM II en mode appairage.

4. Appuyez simultanément sur les touches UP et DN (2) du microphone

(WILLIAM II) pendant 5 secondes. L’écran du WILLIAM II achera un message indiquant qu’il est en mode appairage. Option / REMOTE MIKE(Commande au volant) Ne branchez jamais le microphone laire du REMOTE MIKE sur cette prise (11), sous peine d’endommager l’appareil. Tout dommage résultant d’une mauvaise utilisation ne sera pas couvert par la garantie.16

5. Attendre que les deux appareils s’appairent. Une fois les deux

appareils en mode appairage, ils devraient se connecter auto- matiquement. Les deux appareils sont désormais liés.

- Canaux : 40 - Modes de modulation : AM/FM - Gamme de fréquence : de 26.965 MHz à 27.405 MHz - Impédance d’antenne : 50 ohms - Tension d’alimentation : 13.2 V / 26.4 V - Dimensions (en mm) : 115 (L) x 140 (P) x 45 (H) (Black box) 58 (L) x 40 (P) x 100 (H) (Micro) - Poids :

- Tolérance de fréquence : +/- 200 Hz - Puissance porteuse : 4 W AM / 4 W FM - Émissions parasites : < 4 nW (- 54 dBm) - Réponse en fréquence : 300 Hz à 3 kHz en AM/FM - Puissance émise dans le canal adjacent : < 20 µW - Sensibilité du microphone : 7 mV - Consommation maximum : ≤ 2,3 A (13,2 V) / ≤ 1,3 A (26,4 V) - Distorsion maximum du signal modulé : 2 %

- Sensibilité max. à 20 dB sinad : 0,5 µV - 113 dBm AM 0,35 µV - 116 dBm FM - Réponse en fréquence : 300 Hz à 3 kHz - Sélectivité du canal adj. : 60 dB - Puissance audio maxi : 2,5 W - Sensibilité du squelch : min. 0,2 µV - 120 dBm / max. 1 mV - 47 dBm - Taux de réjection fréquence image : 60 dB - Taux de réjection fréquence intermédiaire : 70 dB - Consommation : 210 ~ 620 mA (13,2 V) 110 ~ 310 mA (26,4 V)

MAUVAISE QUALITÉ Vériezque: - L’antenne soit correctement branchée et que le TOS soit bien réglé. - Le dongle soit bien branché. - La conguration programmée soit la bonne (voir tableau page 64).

2) VOTRE POSTE NE REÇOIT PAS OU VOTRE RÉCEPTION EST DE

MAUVAISE QUALITÉ Vériezque: - Le niveau du squelch soit correctement réglé. - La conguration programmée soit la bonne (voir tableau page 64). - Le bouton Volume soit réglé à un niveau convenable. - L’antenne soit correctement branchée et le TOS bien réglé. - Vous êtes bien sur le même type de modulation que votre inter- locuteur.

3) VOTRE POSTE NE S’ALLUME PAS

Vériez: - Votre alimentation. - Qu’il n’y ait pas d’inversion des ls au niveau de votre branche- ment. - L’état du fusible. FrançaisFrançais17

Par la présente, Groupe President Electronics, déclare que l’équipement radio: Marque : PRESIDENT Type: TXPR194 Nom Comercial : WILLIAM II Est conforme à la directive 2014/53 / UE. Le texte intégral de la déclaration de conformité de l’UE est disponible à l’adresse Internet suivante: https://president-electronics.com/DC/TXPR194

4) LE MICROPHONE NE COMMUNIQUE PLUS AVEC LA BLACK

BOX - Vous pouvez eectuer une réinitialisation. - Appuyez simultanément sur les touches NRC (8), SQ+ (6) et VO- LUME+ (4). - L’appareil va redémarrer. H) COMMENT ÉMETTRE OU RECEVOIR UN MESSAGE ? Maintenant que vous avez lu la notice, assurez-vous que votre poste est en situation de fonctionner (antenne branchée). Choisissez votre canal (19, 27). Choisissez votre mode (AM, FM) qui doit être le même que celui de votre interlocuteur. Vous pouvez alors appuyer sur la pédale de votre micro (9), et lancer le message «Attention stations pour un essai TX» ce qui vous permet de vérier la clarté et la puissance de votre signal et devra entraîner une réponse du type «Fort et clair la station». Relâchez la pédale, et attendez une réponse. Dans le cas où vous utilisez un canal d’appel (19, 27), et que la communication est établie avec votre interlocuteur, il est d’usage de choisir un autre canal disponible an de ne pas encombrer le canal d’appel.

Au l de l’utilisation de votre TX, vous découvrirez parfois un langage particulier employé par certains cibistes. An de vous aider à mieux le comprendre, vous trouverez ci-après dans le glossaire et le code «Q.» un récapitulatif des termes utilisés. Toutefois, il est évident qu’un langage clair et précis facilitera le contact entre tous les amateurs de radiocommunication. C’est la raison pour laquelle les termes que vous lirez ci-dessous sont donnés à titre indicatif, mais ne sont pas à utiliser de façon formelle.

Ce poste est garanti 2 ans pièces et main d’œuvre dans son pays d’achat contre tout vice de fabrication reconnu par notre service technique. *Le Laboratoire SAV de PRESIDENT se réserve le droit de ne pas appliquer la garantie si une panne est provoquée par une antenne autre que celles distribuées par la marque PRESIDENT, si la dite antenne est à l’origine de la panne. Une extension de garantie de 3 ans est proposée systématiquement pour l’achat et l’utilisation d’une antenne de la marque PRESIDENT, amenant la durée totale de la garantie à 5 ans, et sur justificatif retourné sous 30 jours suivant l’achat au SAV de la Société Groupe President Electronics, ou toute filiale étrangère. Il est recommandé de lire attentivement les conditions ci-après et de les respecter sous peine d’en perdre le bénéfice.

• Pour être valable, la garantie doit nous être retournée au plus tard 1 mois après l’achat.

• Détacher après l’avoir fait remplir la partie ci-contre et la retourner dûment complétée.

• Toute intervention effectuée dans le cadre de la garantie sera gratuite et les frais de réexpédition pris en charge par notre Société.

• Une preuve d’achat doit être jointe obligatoirement avec le poste à réparer.

• Les dates inscrites sur le bon de garantie et la preuve d’achat doivent concorder.

• Ne pas procéder à l’installation de votre appareil sans avoir lu ce manuel d’instructions.

• Aucune pièce détachée ne sera envoyée ni échangée par nos services au titre de la garantie. La garantie est valable dans le pays d’achat. Ne sont pas couverts :

• Les dommages causés par accident , choc ou emballage insuffisant.

• Les transistors de puissance, les micros, les lampes, les fusibles et les dommages dus à une mauvaise utilisation (antenne mal réglée, TOS trop important, inversion de polarité, mauvaises connexions, surtension, etc.)

• La garantie ne peut être prorogée par une immobilisation de l’appareil dans nos ateliers, ni par un changement d’un ou plusieurs composants ou pièces détachées.

• Les interventions ayant modifiées les caractéristiques d’agrément, les réparations ou modifications effectuées par des tiers non agréés par notre Société. Si vous constatez des défauts de fonctionnement :

• Vérifier l’alimentation de votre appareil et la qualité du fusible.

• Contrôlez les différents branchements: jacks, prise d’antenne, prise du microphone...

• Assurez-vous de la bonne position des différents réglages de votre appareil: gain micro en position maxi, squelch au minimum, commutateur PA/CB, etc.

• En cas de non prise en charge au titre de la garantie, l’intervention et la réexpédition du matériel seront facturés.

• Cette partie doit être conservée même après la fin de la garantie et si vous revendez votre poste, donnez la au nouveau propriétaire pour le suivi SAV.

• En cas de dysfonctionnement réel, mettez-vous d’abord en rapport avec votre revendeur qui décidera de la conduite à tenir.

• Dans le cas d’une intervention hors garantie, un devis sera établi avant toute réparation. Vous venez de faire confiance à la qualité et à l’expérience de PRESIDENT et nous vous remercions. Pour que vous soyez pleinement satisfait de votre achat, nous vous conseillons de lire attentivement ce manuel. N’oubliez pas de nous retourner la partie droite de ce bon de garantie, c’est très important pour vous car cela permet d’identifier votre appareil lors de son passage éventuel dans nos ateliers. Quant au questionnaire, son objectif est de mieux vous connaître et ainsi en répondant à vos aspirations, nous œuvrerons ensemble pour l’avenir de la CB. La Direction Technique

Le Service Qualité Date d’achat : Type : Radio CB WILLIAM II N° de série : .............................................................

: Pour sélectionner la bande de fréquences ENG , appuyer plusieurs fois sur la touche F (

) jusqu’à ce que «UK» apparaisse dans l’afficheur. Pour sélectionner la bande de fréquences CEPT , appuyer plusieurs fois sur la touche F (

) jusqu’à ce que «UK» disparaisse de l’afficheur (voir tableau page 65)
