Type de produit	Talkie-walkie CB (Citizen Band) mobile
Marque	President
Modèle	Taylor IV CL
Dimensions (L x P x H)	150 x 165 x 45 mm
Poids	0,750 kg
Alimentation	13,2 V ou 26,4 V continu, protection contre inversion de polarité
Consommation émission	< 2 A (13,2 V) / < 1,5 A (26,4 V)
Consommation réception	150-500 mA (13,2 V) / 100-300 mA (26,4 V)
Gamme de fréquence	26,965 MHz à 27,405 MHz (40 canaux)
Modes de modulation	AM et FM (sélectionnable)
Puissance d'émission	4 W en AM, 4 W en FM
Filtres réception	NB (Noise Blanker), ANL (Automatic Noise Limiter), HI-CUT
Squelch	Manuel ou ASC (Automatic Squelch Control, exclusivité President)
Fonctions spéciales	VOX (transmission vocale), Roger Beep, TOT (3 min), SCAN, canaux prioritaires (2), Talkback, NRC (filtres numérique), rétroéclairage couleur et dimmable, port USB 5V/2,1A
Microphone	Électret ou dynamique (6 broches, détection automatique)
Connecteurs arrière	Antenne SO-239, HP externe, PA, micro VOX, alimentation
Couleur du boîtier	Noir
Accessoires inclus	Micro électret avec touches UP/DN et support, berceau de fixation avec vis, cordon d'alimentation avec fusible
Garantie	2 ans pièces et main-d'œuvre, extensible à 5 ans avec antenne President
Entretien et nettoyage	Débrancher l'alimentation avant nettoyage ; utiliser un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Réparabilité	Pièces détachées disponibles auprès du SAV President ; réparation par technicien agréé recommandée

FOIRE AUX QUESTIONS - Taylor IV CL PRESIDENT

Quels sont les prérequis avant d'utiliser le President Taylor IV CL pour la première fois ?

Avant la première utilisation, vérifiez que l'antenne est correctement branchée, réglez le TOS (Taux d'Ondes Stationnaires) avec le TOS-mètre intégré ou externe, et assurez-vous que la configuration de fréquence correspond à votre pays (consultez le tableau page 62). Ne jamais émettre sans antenne ou avec un TOS trop élevé.

Comment régler le squelch sur le President Taylor IV CL ?

Tournez le bouton SQ. En position ASC (sens antihoraire), le squelch est automatique (exclusivité President). En mode manuel (sens horaire), tournez jusqu'à ce que le bruit de fond disparaisse. Un réglage trop élevé réduit la sensibilité aux signaux faibles.

Que faire si mon poste n'émet pas ou émet avec une mauvaise qualité ?

Vérifiez que l'antenne est branchée et que le TOS est correct (idéalement < 1,8). Assurez-vous que le microphone est bien connecté, que la configuration programmée correspond à votre pays, et que le mode de modulation (AM/FM) est le même que votre interlocuteur.

Comment activer et régler la fonction VOX ?

Appuyez longuement sur la touche MODE (10) pour activer VOX (icône VOX affiché). Pour régler la sensibilité (L), l'anti-vox (R) et la temporisation (^t), entrez dans le menu VOX via la touche F (9). Réglez L de 1 (haut) à 9 (bas), R de 0 à 9 ou DF, temporisation de ^t à ^9.

Comment utiliser les canaux prioritaires ?

Les canaux prioritaires (EMG1 et EMG2) sont activés par le commutateur (8) en position EMG1 ou EMG2. Par défaut : EMG1 = canal 9/AM, EMG2 = canal 19/AM. Vous pouvez les reprogrammer via les menus EMG 1 et EMG 2 dans le mode F. En mode prioritaire, le changement de modulation et le SCAN sont désactivés.

Quelle est la tension d'alimentation recommandée et comment brancher le poste ?

Le President Taylor IV CL fonctionne en 13,2 V ou 26,4 V continu. Branchez le fil rouge (+) à la borne positive de la batterie et le fil noir (-) à la borne négative. Utilisez des câbles de section adaptée. Ne remplacez jamais le fusible par un modèle de valeur différente.

Comment changer la couleur du rétroéclairage et la luminosité ?

Appuyez sur F (9) pour entrer dans les menus, tournez CH (3) pour sélectionner COLOR (couleur) ou DIM (luminosité). Pour COLOR, choisissez parmi 7 couleurs (défaut : rouge). Pour DIM, réglez de 1 à 9 ou DF (éteint). Validez avec F ou PTT.

Quelle est la signification des différents modes de modulation (AM/FM) ?

Le mode AM (Modulation d'Amplitude) est adapté aux terrains avec reliefs et obstacles, portée moyenne. Le mode FM (Modulation de Fréquence) est utilisé pour des communications rapprochées sur terrain plat. Choisissez le mode correspondant à votre interlocuteur.

Comment utiliser la fonction SCAN ?

Appuyez longuement (environ 7 secondes) sur une touche UP ou DN du microphone jusqu'à entendre un bip. L'afficheur clignote. Le balayage s'arrête sur un canal actif. Pour changer le sens, tournez CH (3) ou appuyez sur UP/DN. Appuyez sur PTT pour quitter le SCAN.

Que faire si le poste ne s'allume pas ?

Vérifiez que l'alimentation (13,2 V ou 26,4 V) est correcte et que la polarité n'est pas inversée. Contrôlez l'état du fusible (ne pas le remplacer par un modèle de valeur différente). Assurez-vous que le câble d'alimentation est bien branché.

MODE D'EMPLOI Taylor IV CL PRESIDENT

Avant toute utilisation, prenez garde de ne jamais émettre sans avoir branché l'antenne (connecteur B situé sur la face arrière de l'appareil), ni réglé le TOS (Taux d'Ondes Stationnaires)! Sinon, vous risquez de détruire l'amplificateur de puissance, ce qui n'est pas couvert par la garantie.

APPAREIL MULTI-NORMES !

Voir «F» page 10 et tableau des Configurations page 62.

La garantie de ce poste est valable uniquement dans le pays d'achat.

Bienvenue dans le monde des émetteurs-récepteurs CB de la dernière génération. Cette nouvelle gamme de postes vous permet d'accéder à la communication électronique la plus performante. Grâce à l'utilisation de technologies de pointe garantissant des qualités sans précédent, votre PRESIDENT TAYLOR IV CL est un nouveau jalon dans la convivialité et la solution par excellence pour le pro de la CB le plus exigeant. Pour tirer le meilleur parti de toutes ses possibilités, nous vous conseillons de lire attentivement ce mode d'emploi avant d'installer et d'utiliser votre PRESIDENT TAYLOR IV CL.

A) INSTALLATION

1) CHOIX DE L'EMPLACEMENT ET MONTAGE DU POSTE MOBILE

a) Choisir l'emplacement ventilé le plus approprié pour une utilisation simple et pratique de votre poste mobile.
b) Veiller à ce qu'il ne gène pas le conducteur ni les passagers du véhicule.
c) Prévoir le passage et la protection des différents câbles (alimentation, antenne, accessoires...) afin qu'ils ne viennent en aucun cas perturber la conduite du véhicule.

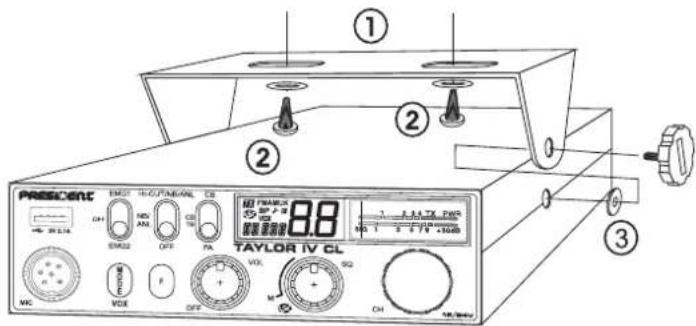

d) Utiliser pour le montage le berceau (1) livré avec l'appareil, le fixer solidement à l'aide des vis auto taraudeuses (2) fournies (diamètre de perçage 3,2 mm). Prendre garde à ne pas endommager le système électrique du véhicule lors du perçage du tableau de bord.
e) Lors du montage, ne pas oublier d'insérer les rondelles de caoutchouc (3) entre le poste et son support. Celles-ci jouent en effet un rôle «d'amortisseur» et permettent une orientation et un serrage en douceur du poste.
f) Choisir un emplacement pour le support du microphone et prévoir le passage de son cordon.

- NOTA : Votre poste mobile possédant une prise microphone en façade peut être encastré dans le tableau de bord. Dans ce cas, il est recommandé d'y adjoindre un haut-parleur externe pour une meilleure écoute des communications (connecteur EXP SP situé sur la face arrière de l'appareil : C). Renseignez-vous auprès de votre revendeur le plus proche pour le montage sur votre appareil.

2) INSTALLATION DE L'ANTENNE

a) Choix de l'antenne

- En CB, plus une antenne est grande, meilleur est son rendement. Votre Point Conseil saura orienter votre choix.

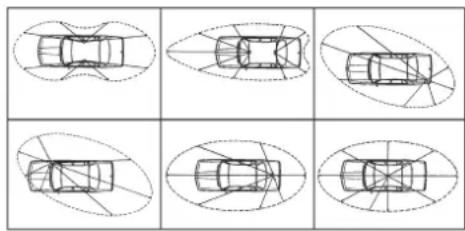

b) Antenne mobile

• Il faut l'installer à un endroit du véhicule où il y a un maximum de surface métallique (plan de masse), en s'éloignant des montants du pare-brise et de la lunette arrière.

• Dans le cas où une antenne radiotéléphone est déjà installée, l'antenne doit être au-dessus de celle-ci.

• Il existe 2 types d'antennes : les pré réglées et les réglables.
  Les pré réglées s'utilisent de préférence avec un bon plan de masse (pavillon de toit ou malie arrière) et les réglables offrant une plage d'utilisation beaucoup plus large permettent de tirer parti de plans de masse moins importants (voir § RÉGLAGE DU TOS ci-dessous).

• Pour une antenne à fixation par perçage, il est nécessaire d'avoir un excellent contact antenne/plan de masse; pour cela, gratter légèrement la tôle au niveau de la vis et de l'étoile de serrage.
• Lors du passage du câble coaxial, veiller à ne pas le pincer ou l'écraser (risque de rupture et/ou de court-circuit).
• Brancher l'antenne (B).

- Veiller à ce qu'elle soit dégagée au maximum. En cas de fixation sur un mât, il faudra éventuellement haubaner conformément aux normes en vigueur (se renseigner auprès d'un professionnel). Les antennes et accessoires PRESIDENT sont spécialement conçus pour un rendement optimal de chaque appareil.

3) CONNEXION DE L'ALIMENTATION

Votre PRESIDENT TAYLOR IV CL 12/24 V est muni d'une protection contre les inversions de polarité. Néanmoins, avant tout branchement, vérifiez vos connexions.
Votre poste doit être alimenté par une source de courant continu de 12 ou 24 Volts (A). À l'heure actuelle, la plupart des voitures et des camlons fonctionnent avec une mise à la masse négative. On peut s'en assurer en vérifiant que la borne (-) de la batterie soit bien connectée au bloc moteur ou au châssis. Dans le cas contraire, consultez votre revendeur.
a) Assurez-vous que l'alimentation soit bien de 12 ou 24 Volts.
b) Repérez les bornes (+) et (-) de la batterie (+ = rouge, - = noir). Dans le cas où il serait nécessaire de rallonger le cordon d'allimentation, utilisez un câble de section équivalente ou supérieure.

c) Il est nécessaire de se connecter sur un (+) et un (-) permanents. Nous vous conseillons donc de brancher directement le cordon d'alimentation sur la batterie (le branchement sur le cordon de l'autoradio ou sur d'autres parties du circuit électrique pouvant dans certains cas favoriser la réception de signaux parasites).
d) Branchez le fil rouge (+) à la borne positive de la batterie et le fil noir (-) à la borne négative de la batterie.
e) Branchez le cordon d'alimentation au poste.

ATTENTION : Ne jamais remplacer le fusible d'origine par un modèle d'une valeur différente !

4) OPÉRATIONS DE BASE À EFFECTUER AVANT LA PREMIERE UTILISATION, SANS PASSER EN ÉMISSION (sans appuyer sur la pédale du microphone)

a) Brancher le microphone.
b) Vérifier le branchement de l'antenne.
c) Mise en marche de l'appareil : tourner le bouton VOL (1) dans le sens des aiguilles d'une montre.
d) Tourner le bouton du squelch SQ (2) au minimum, en position M.
e) Régler volume à un niveau convenable.
f) Amener le poste sur le canal 20 à l'aide du rotateur CH (3) ou des touches UP/DN (14) du microphone.

5) RÉGLAGE DU TOS (Taux d'ondes stationnaires)

ATTENTION : Opération à effectuer impérativement lors de la première utilisation de l'appareil ou lors d'un changement d'antenne. Ce réglage doit être fait dans un endroit dégagé, à l'air libre.

* Réglage avec le TOS-mètre intégré

NOUVEAU, FACILE ET TRÈS UTILE - Réglage du TOS par blp sonores

Voir menu AJUSTEMENT DU TOS page 11.

* Réglage avec TOS-mètre externe (type TOS-1 PRESIDENT)

a) Branchement du Tos-mètre :

- Brancher le Tos-mètre entre le poste et l'antenne, le plus près possible du poste (utilisez pour cela un câble de 40 cm maximum type CA-2C PRESIDENT).

b) Réglage du Tos :

• Amener le poste sur le canal 20 en AM.
• Positionner le commutateur du Tos-mètre en position FWD (calibrage).
• Appuyer sur la pédale PTT (13) pour passer en émission.
• Amener l'aiguille sur l'index ▼ à l'aide du bouton de calibrage.
• Basculer le commutateur en position REF (lecture de la valeur du TOS). La valeur lue sur le vu-mètre doit être très proche de 1. Dans le cas contraire, rajuster votre antenne jusqu'à obtention d'une valeur aussi proche que possible de 1 (une valeur de TOS comprise entre 1 et 1,8 est acceptable).
• Il est nécessaire de recalibrer le Tos-mètre, entre chaque opération de réglage de l'antenne.

Remarque : Afin d'éviter les pertes et atténuations dans les câbles de connexion entre la radio et ses accessoires, PRESIDENT recommande une longueur de câble inférieure à 3 m.

Maintenant, votre poste est prêt à fonctionner.

B) UTILISATION

Pour allumer votre poste : tourner le bouton VOL (1) dans le sens des aiguilles d'une montre. Si la fonction BIP DE TOUCHES est active (voir menu BIP DE TOUCHES page 10), un blp sonore est émis. Votre radio est allumée.

L'afficheur montre brièvement le type de microphone (voir menu TYPE DE MICROPHONE page 12) et la bande de fréquence en cours (voir § SÉLECTION DE LA BANDE DE FRÉQUENCES page 10).

Pour éteindre votre poste : tourner le bouton VOL (1) dans le sens inverse des aiguilles d'une montre jusqu'au clic d'arrêt. Votre radio est éteinte.

Pour ajuster le volume sonore, tourner le bouton VOL (1) dans le sens des aiguilles d'une montre. Pour diminuer le volume, tourner le bouton dans le sens inverse des aiguilles d'une montre.

2) ASC (Automatic Squelch Control) / SQUELCH

Cette fonction permet de supprimer les bruits de fond indésirables en l'absence de communication. Le squelch ne joue ni sur le volume sonore ni sur la puissance d'émission, mais il permet d'améliorer considérablement le confort d'écoute.

a) ASC : SQUELCH À RÉGLAGE AUTOMATIQUE

Brevet mondial, exclusivité PRESIDENT

Tourner le bouton SQ (2) dans le sens contraire des aiguilles d'une montre en

position ASC. Apparaît sur l'afficheur. Aucun réglage manuel répétitif et optimisation permanente entre la sensibilité et le confort d'écoute lorsque l'ASC est actif. Cette fonction peut être désactivée par rotation du bouton dans le sens des aiguilles d'une montre. Dans ce cas le réglage du squelch redevient manuel. Apparaît de l'afficheur,

b) SQUELCH MANUEL

Tourner le bouton SQ (2) dans le sens des aiguilles d'une montre jusqu'au point exact où tout bruit de fond disparaît. C'est un réglage à effectuer avec précision, car mis en position maximum (dans le sens des aiguilles d'une montre), seuls les signaux les plus forts peuvent être perçus.

3) ROTATEUR DE MONTÉE/DESCENTE DES CANAUX

Tourner le rotateur CH (3) pour modifier le canal. Tourner le rotateur dans le sens des aiguilles d'une montre pour augmenter d'un canal et dans le sens inverse des aiguilles d'une montre pour diminuer d'un canal.

Voir le § TOUCHES UP/DN DU MICROPHONE page 9.

4) VU-MÊTRE

Visualise le niveau de réception et le niveau de puissance émise.

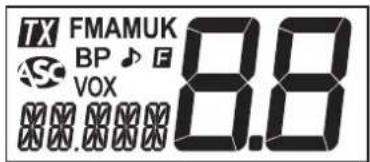

5) AFFICHEUR LCD

Indiqui TX émission

AM	Mode AM sélectionné (clignote en mode PA)
FM	Mode FM sélectionné (clignote en mode PA)
UK	Mode FM sélectionné (configuration U/ENG uniquement)(clignote en mode PA)

Fonction PROGER BEEP activée

BP Fonction BEEP des touches activée

Automatic Squelch Control activé

VOX Fonction VOX activée

Fonction SCAN activée (le point clignote)

Mode MENU activé

Indique E canal ou la bande sélectionnée

Indique de équence ou le menu

6) CB/PA \~ CB TB

Interrupteur 3 positions : CB, CB TB et PA.

CB/PA

Permet de commuter entre les modes CB et PA (Public Address).

Un haut-parleur de sonorisation extérieure peut être connecté sur le poste par une prise jack située sur le panneau arrière PA.SP. (D). Le mode PA est indiqué dans l'afficheur par le clignotement du mode de modulation (AM/FM/UK).

Pour plus de détails sur le fonctionnement en mode PA, voir le menu RÉGLAGE DU PA page 12.

CB TB

Permet d'activer la fonction TALKBACK en mode CB.

Fonction TALKBACK

Cette fonction permet d'entendre votre propre modulation dans le haut-parleur interne ou externe optionnel connecté au jack EXT. SP. (C). À l'activation du mode TALKBACK, le niveau du TALKBACK s'affiche durant 3 secondes.

Niveau du TALKBACK

Quand la fonction est activé, le réglage du niveau du TALKBACK s'effectue en maintenant appuyée la pédale d'émission PTT (13) et en tournant le rotateur CH (3) pour augmenter/diminuer le niveau. Relâcher la pédale PTT (13).

7) FILTRES NB/ANL - HI-CUT

Commutateur 3 positions : Position basse : aucun filtre n'est activé. Position centrale : seuls les filtres ANL et NB sont activés. Position haute : tous les filtres (ANL, NB et HI-CUT) sont activés.

NB : Noise Blanker / ANL : Automatic Noise Limiter. Ces filtres permettent de réduire les bruits de fond et certains parasites de réception.

HI-CUT : Coupe les interférences de haute fréquence et doit être utilisé en fonction des conditions de réception.

Remarque : Le filtre ANL ne fonctionne qu'en mode AM.

8) CANAUX PRIORITAIRES

Les canaux prioritaires seront automatiquement sélectionnés en commutant cette touche (8). Commutateur 3 positions : EMG1 / le canal prioritaire 1 est activé. EMG2 / le canal prioritaire 2 est activé. OFF / aucun canal prioritaire n'est activé.

Les canaux prioritaires par défaut sont le canal 9/AM (EMG1) et le canal 19/AM (EMG2)

Voir les menus RÉGLAGE DU CANAL PRIORITAIRE 1 et 2 page 11 pour configurer les canaux prioritaires.

Remarque : L'activation d'un canal prioritaire empêche de modifier le mode de modulation (AM/FM/UK), de lancer la fonction SCAN ou d'activer le mode PA. Si la fonction BIP DE TOUCHES est activée un blp d'erreur se fait entendre. «EMG» et le numéro du canal clignotent pour indiquer une manipulation non autorisée. Positionner le commutateur (8) sur la position OFF pour pouvoir utiliser ces fonctions.

Entre dans le mode MENUS. Voir le § MENUS page 10.

SÉLECTION DE LA BANDE DE FRÉQUENCES

Voir le § FONCTION À L'ALLUMAGE DU POSTE page 9.

10) MODE \~ VOX

MODE (pression brève)

Appuyer sur la touche MODE (10) pour sélectionner le mode de modulation: AM, FM). Le mode sélectionné s'affiche sur l'écran LCD.

Votre mode de modulation doit correspondre à celui de votre interlocuteur.

- Modulation de Fréquence / FM : Communication rapprochée sur terrain plat et dégagé,

- Modulation d'Amplitude / AM : Communication sur terrain avec reliefs et obstacles sur moyenne distance (mode le plus utilisé).

En configuration U uniquement : le bouton MODE (10) permet de sélectionner la bande de fréquence ENG ou CEPT. "UK" s'affiche lorsque la bande de fréquence ENG est sélectionnée. Lorsque la bande de fréquence CEPT est sélectionnée, "UK" disparaît de l'afficheur (voir tableau page 58).

VOX (pression longue)

La fonction VOX permet de transmettre en parlant dans le microphone d'origine (au dans le microphone vox optionnel) sans appuyer sur la pédale PTT (13). L'utilisation d'un microphone vox optionnel connecté à l'arrière du poste - prise VOX (E) - désactive le microphone d'origine.

Appuyer longuement sur la touche VOX (10) afin d'activer la fonction VOX. «VOX» s'affiche. Appuyer à nouveau sur la touche VOX (10) pour désacliver la fonction VOX. «VOX» disparaît de l'afficheur.

Voir le menu AJUSTEMENT DU VOX page 11.

La prise USB (11) permet de recharger un smartphone, une tablette ou tout autre appareil rechargeable 5 V - 2,1 A.

12) PRISE Microphone 6 BROCHES

Elle se situe en façade de votre appareil et facilite ainsi son intégration dans le tableau de bord de votre véhicule.

Voir le schéma câblage page 61.

Bouton d'émission, appuyer pour parler, TX s'affiche. Relâcher pour recevoir un message, TX disparaît de l'afficheur.

TOT (Time Out Timer)

Si la touche PTT (13) est appuyée pendant plus de 3 minutes, l'afficheur clignote et l'émission se termine. Un bip est émis jusqu'à ce que la touche PTT (13) soit relâchée.

Utiliser les touches UP ou DN (14) pour modifier les canaux. UP pour augmenter et DN pour diminuer d'un canal.

Voir le § ROTATEUR DE MONTÉE/DESCENTE DES CANAUX page 7.

Voir le § UP/DN ON-OFF page 13.

SCAN (pression très longue)

Appuyer et maintenir appuyer une des touches UP ou DN (14) du microphone durant ± 7 secondes ou jusqu'à ce qu'un bip soit émis pour activer la fonction SCAN. Le point entre les deux digits des canaux clignote pour indiquer que la fonction est active.

Le balayage s'arrête dès qu'un canal est actif. Le balayage démarre automatiquement 3 secondes après la fin de l'émission si aucune touche n'est activée pendant ce temps. En mode SCANNING, tourner le rotateur CH (3) ou appuyer sur les touches UP/DN (14) du microphone pour changer la direction de balayage des canaux.

Appuyer sur la pédale PTT (13) pour quitter la fonction SCAN. Le point clignotant entre les deux digits des canaux disparaît de l'afficheur.

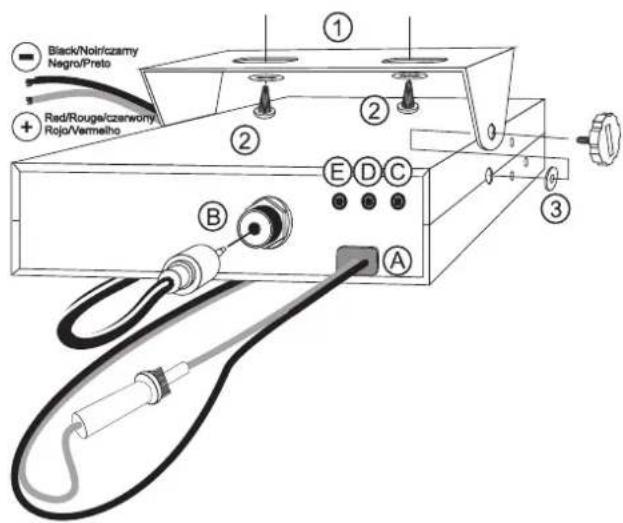

A) ALIMENTATION (13,2 V / 26,4 V)

B) PRISE D'ANTENNE (SO-239)

C) PRISE POUR HAUT-PARLEUR EXTERNE OPTIONNEL (8 Ω, ∅ 3,5 mm)
D) PRISE POUR HAUT-PARLEUR PA (Public Address) OPTIONNEL (8 Ω, ∅ 3,5 mm)
E) PRISE POUR MICROPHONE VOX OPTIONNEL (8 Ω, ∅ 2,5 mm)

C) FONCTION À L'ALLUMAGE DU POSTE

La SÉLECTION DE LA BANDE DE FRÉQUENCES, se fait à l'allumage du poste. Éteindre puis rallumer l'appareil en maintenant appuyée la touche F (9). (Configuration : EU ; PL ; d ; EC ; U ; In)

Les bandes de fréquences doivent être choisies selon le pays où vous utilisez votre appareil. N'utilisez en aucun cas une configuration différente. Certains pays nécessitent une licence d'utilisation. Voir tableau page 63.

1. Allumer l'appareil en maintenant appuyée la touche F (9). La lettre correspondant à la configuration actuelle clignote.
2. Pour changer de configuration, utiliser le rotateur CH (3) ou les touches UP/DN du microphone (14).
3. Quand la configuration désirée est affichée, appuyer 1 seconde sur la touche F (9). La lettre correspondant à la configuration s'affiche en continu, un bip est émis.
4. À ce stade, confirmer la sélection en éteignant puis en allumant à nouveau l'appareil.

Voir les bandes de fréquences pages 58 à 60 / tableau de configuration page 62

D) MENUS

L'ordre des 14 fonctions est celui décrit dans ce manuel. Toutefols, la fonction affichée en entrant dans les MENUS sera la dernière fonction modifiée par l'utilisateur.

Quelle que soit la fonction, la procédure est identique :

Appuyer sur le bouton F (9) pour entrer dans les MENUS. F s'affiche.

1. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner le menu.
2. Appuyer sur le bouton F (9) pour valider. Le paramètre de réglage du menu choisi clignote dans l'afficheur.
3. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour modifier la valeur du paramètre.
4. Une nouvelle pression sur le bouton F (9) permet de valider la valeur choisie. Le paramètre cesse de clignoter et si la fonction possède plus d'un seul paramètre, le paramètre suivant clignote.
5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes. Disparaît de l'afficheur.
   Remarque : Les touches UP/DN (14) du microphone ont le même effet que la rotation du bouton CH (3). La pédale d'émission PTT (13) valide le dernier réglage et sort des MENUS. Fdisparaît de l'afficheur.

1) COULEUR

Cette fonction permet de choisir la couleur d'affichage de l'écran LCD. Appuyer sur le bouton F (9) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner la fonction COLOR
2. Appuyer sur le bouton F (9). La valeur de la couleur actuelle clignote dans l'afficheur.
3. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner la couleur désirée. Les 7 couleurs disponibles tournent en boucle :

1. Une nouvelle pression sur le bouton F (9) permet de valider la couleur choisie. La valeur cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (13) pour valider et sortir des MENUS. E disparaît de l'afficheur.

2. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, Disparaît de l'afficheur.

La couleur par défaut est (rotige).

2) DIM

La fonction DIM (dimmer) permet de régler la luminosité du rétro éclairage (de l à 9) ou DF (pas de rétro éclairage).

Appuyer sur le bouton F (9) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner la fonction IM.

2. Appuyer sur le bouton F (9). La valeur du niveau actuel clignote dans l'afficheur.

3. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour ajuster le niveau de luminosité désiré.

4. Une nouvelle pression sur le bouton F (9) permet de valider la valeur choisie. La valeur cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (13) pour valider et sortir des MENUS. Filsparaît de l'afficheur.

5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, Disparaît de l'afficheur.

La luminosité par défaut est : 9.

3) BIP DE TOUCHES

Quand la fonction est active, un bip sonore retentit lorsqu'une touche est enfoncée, lors d'un changement de canal, etc. «BP» apparaît sur l'afficheur. Appuyer sur le bouton F (9) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner la fonction KEYBP.

2. Appuyer sur le bouton F (9). L'état actuel clignote dans l'afficheur.

3. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour activer On / désactiver OF la fonction.

4. Une nouvelle pression sur le bouton F (9) permet de valider le choix. La valeur cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (13) pour valider et sortir des MENUS. F disparaît de l'afficheur.

5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, Disparaît de l'afficheur.

La valeur par défaut de la fonction est ☐n (activée).

4) ROGER BEEP

Quand la fonction est active, l'icône apparaît sur l'afficheur. Le Roger Beep émet un bref signal lorsqu'on relâche la pédale PTT (13) du microphone pour indiquer la fin de l'émission à son correspondant. Historiquement, la CB étant un mode de communication «simplex», c'est-à-dire qu'il n'est pas possible de parler et d'écouter en même temps (comme

c'est le cas pour le téléphone par exemple), il était d'usage de dire «Roger» une fois que l'on avait fini de parler afin de prévenir son correspondant qu'il pouvait parler à son tour. Le mot «Roger» a été remplacé par un bip significatif, d'où son nom «Roger Beep».

Appuyer sur le bouton F (9) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner la fonction PG, BP.
2. Appuyer sur le bouton F (9). L'état actuel clignote dans l'afficheur.
3. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour activer On / désactiver OF la fonction.
4. Une nouvelle pression sur le bouton F (9) permet de valider le choix. La valeur cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (13) pour valider et sortir des MENUS. F disparaît de l'afficheur.
5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, Fdisparaît de l'afficheur.

La valeur par défaut de la fonction est OF (désactivée).

5) AJUSTEMENT DU TOS

Cette fonction permet de régler le TOS (Taux d'Ondes Stationnaires) par bips sonores.

Appuyer sur le bouton F (9) pour accéder aux MENUS. F s'affiche.
1. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner la fonction SUR.
2. Appuyer sur le bouton F (9). Le poste passe automatiquement en mode TX sans presser la pédale PTT (13) et le calibrage commence. Le temps de calibrage est de 5 minutes maximum. Un décompte se fait dans l'afficheur.
3. Ajuster l'antenne.
4. Le bip* est continu quand la valeur du TOS est égale à 10. L'espace entre les bips devient de plus en plus grand au fur et à mesure que la valeur du TOS s'éloigne de 10.
Le volume du bip est réglable avec le bouton VOL (1).
L'afficheur indique la valeur du TOS. Par exemple 25.
5. Appuyer sur la pédale PTT (13) pour sortir du mode MENUS. F disparaît de l'afficheur.

*Vérifier que le volume soit réglé à un niveau convenable.

Voir le § RÉGLAGE DU TOS page 6.

6) RÉGLAGE DU CANAL PRIORITAIRE 1

Permet de définir les paramètres (canal et mode) du canal prioritaire 1.

Appuyer sur le bouton F (9) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner la fonction EMG 1.
2. Appuyer sur le bouton F (9). Le premier paramètre, le canal, clignote dans l'afficheur.
3. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner le canal.
4. Une nouvelle pression sur le bouton F (9) permet de valider le choix. Le canal cesse de clignoter. Le second paramètre, le Mode, clignote.
5. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner le mode AM, FM ou UK (en configuration U uniquement).
6. Une nouvelle pression sur le bouton F (9) permet de valider le choix. Le mode cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (13) pour valider et sortir des MENUS. F disparaît de l'afficheur.
7. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes. Disparaît de l'afficheur.

Le canal prioritaire 1 par défaut est le canal 9/AM.

Voir le § CANAUX PRIORITAIRES page 8.

7) RÉGLAGE DU CANAL PRIORITAIRE 2

Permet de définir les paramètres (canal et mode) du canal prioritaire 2.

Appuyer sur le bouton F (9) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner la fonction EMG 2.

Les points 2 à 7 sont identiques à ceux du § RÉGLAGE DU CANAL PRIORITAIRE 1.

Le canal prioritaire 2 par défaut est le canal 19/AM.

Voir le § CANAUX PRIORITAIRES page 8.

8) AJUSTEMENT DU VOX

Appuyer sur le bouton F (9) pour accéder aux MENUS. F s'affiche.
1. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner la fonction VDX.
Trois réglages permettent d'ajuster le VOX. La Sensibilité: L, l'Anti-Vox : R et la Temporisation 12 (en boucle dans cet ordre).
2. Appuyer sur le bouton F (9). Le paramètre de réglage (L, R ou ÷) clignote dans l'afficheur.
3. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour passer au paramètre suivant.
4. Appuyer sur le bouton F (9). La valeur actuelle du paramètre de réglage choisi clignote dans l'afficheur.

1. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour ajuster la valeur du paramètre.
2. Appuyer sur le bouton F (9) pour mémoriser et valider le réglage.
3. Repartir du point 2 pour régler les deux autres paramètres du VOX.
4. Une fois les réglages effectués, appuyer sur la pédale d'émission PTT (13) pour quitter le mode Ajustement du VOX. Si aucun ajustement n'est fait durant 10 secondes, l'appareil quitte automatiquement la fonction.
5. Sensibilité «L.» : permet de régler la sensibilité du microphone (original ou vox optionnel) pour une qualité de transmission optimum. Niveau réglable de 1 (niveau haut) à 9 (niveau bas). Valeur par défaut : 5.
6. Anti-Vox «R»: permet d'empêcher l'émission générée par les bruits ambiants. Niveau réglable: DF (émet en fonction du niveau du squelch) et de 0 (sans anti-vox) à 9 (niveau bas). Valeur par défaut: DF.
7. Temporisation « ^t » : permet d'éviter la coupure «brutale» de la transmission en rajoutant une temporisation à la fin de la parole. Niveau réglable de ^t (délai court) à ^9 (délai long). Valeur par défaut : ^t .
   L'ajustement du VOX n'active pas automatiquement la fonction VOX.

9) RÉGLAGE DU PA (Public Address)

Cette fonction permet de sélectionner le mode de fonctionnement du Public Address PA.

Appuyer sur le bouton F (9) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner la fonction PRSET.

2. Appuyer sur le bouton F (9). Le paramètre actuel clignote dans l'afficheur.

3. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour choisir le paramètre in, DF ou PR.

4. Une nouvelle pression sur le bouton F (9) permet de valider le choix. Le paramètre cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (13) pour valider et sortir des MENUS. B disparaît de l'afficheur.

5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, Disparaît de l'afficheur.

In: la modulation du microphone est transmise au haut-parleur externe du Public Address connecté au jack PA.SP. (D). Le signal reçu est renvoyé vers le haut-parleur interne (ou le haut-parleur externe optionnel connecté au jack EXT.SP. (C)). Le mode de modulation utilisé (AM, FM ou FM UK) clignote. OF : la réception n'est plus fonctionnelle. Seule la modulation du microphone est transmise au haut-parleur du Public Address connecté au jack PA.SP. (D). L'afficheur affiche en permanence PR et le volume du PA.

PR : la modulation du microphone et le signal reçu sont transmis au haut-parleur du Public Address connecté au jack PA.SP. (D). Le mode de modulation utilisé (AM, FM ou FM UK) clignote.

Le type de Public Address par défaut est In

Voir le § CB/PA page 8.

Le PRESIDENT TAYLOR IV CL peut-être utilisé tant avec un microphone électret que dynamique 6 broches PRESIDENT (voir câblage du microphone page 61). À l'allumage du poste, le type de microphone courant s'affiche brièvement.

Appuyer sur le bouton F (9) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner la fonction MCTP.

2. Appuyer sur le bouton F (9). Le paramètre actuel clignote dans l'afficheur.

3. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner le type de microphone EL (électret) ou d4 (dynamique).

4. Une nouvelle pression sur le bouton F (9) permet de valider le choix. La valeur cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (13) pour valider et sortir des MENUS. F disparait de l'afficheur.

5. Si aucune touche n'est pressée, l'apparell sort des MENUS au bout de 10 secondes, Fdisparaît de l'afficheur.

Le type de microphone par défaut est EL (électret).

11)NRCR

NRC : Ce filtre commutable permet d'améliorer le mode de réception. Appuyer sur le bouton F (9) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner la fonction NRC R.

2. Appuyer sur le bouton F (9). La valeur actuelle du paramètre clignote dans l'afficheur.

3. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour ajuster la valeur du paramètre.

4. Une nouvelle pression sur le bouton F (9) permet de valider le choix. La valeur cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (13) pour valider et sortir des MENUS. F disparaît de l'afficheur.

5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, Eilsparaît de l'afficheur.

Quand NRC R est actif (avec une valeur autre que DF), sa valeur est affichée

pendant quelques secondes lorsque vous relâchez PTT (13).

La valeur par défaut de la fonction est 03.

12) NRC T

NRC : Ce filtre commutable permet d'améliorer le mode d'émission.

Appuyer sur le bouton F (9) pour accéder aux MENUS. F s'affliche.

1. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner la fonction NRC T.

2. Appuyer sur le bouton F (9). La valeur actuelle du paramètre clignote dans l'afficheur.

3. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour ajuster la valeur du paramètre.

4. Une nouvelle pression sur le bouton F (9) permet de valider le choix. La valeur cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (13) pour valider et sortir des MENUS. F disparaît de l'afficheur.

5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, Fdisparaît de l'afficheur.

Quand NRC T est actif (avec une valeur autre que DF), sa valeur est affichée pendant quelques secondes lorsque vous appuyez sur PTT (13).

La valeur par défaut de la fonction est 03.

Votre émetteur-récepteur est équipé de la fonctionnalité Canaux PRESIDENT, qui comprend cinq canaux de communication pré-configurés (P I à PS). Ces canaux sont disponibles après les 40 canaux standard, simplifiant ainsi les échanges au sein de groupes restreints en fournissant un accès facile et immédiat. Les Canaux PRESIDENT permettent une communication ciblée avec les membres du groupe. Pour les utiliser, sélectionnez simplement le canal souhaité après avoir exploré les 40 canaux standard et invitez les membres du groupe à le rejoindre.

Appuyer sur le bouton F (9) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner la fonction P CH.

2. Appuyer sur le bouton F (9). L'état actuel clignote dans l'afficheur.

3. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour activer On / désactiver OF la fonction.

4. Une nouvelle pression sur le bouton F (9) permet de valider le choix. La valeur cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (13) pour valider et sortir des MENUS. F disparaît de l'afficheur.

5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes. Elisparaît de l'afficheur.

La valeur par défaut de la fonction est ☐n (Activée).

14) UP/DN - ON/OFF

Cette fonction permet d'activer ou désactiver le changement de canal des touches UP/DN de votre microphone.

Appuyer sur le bouton F (9) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner la fonction M[U/].

2. Appuyer sur le bouton F (9). La valeur actuelle du paramètre clignote dans l'afficheur.

3. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour activer _n : fonction UP/DN activée / désactiver _F : fonction UP/DN désactivée.

4. Une nouvelle pression sur le bouton F (9) permet de valider le choix. La valeur cesse de clignoter. Appuyer sur la pédale PTT (13) pour valider et sortir des MENUS. Filsparaît de l'afficheur.

5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, disparaît de l'afficheur.

La valeur par défaut de la fonction est ☐n.

Permet de réinitialiser tous les paramètres définis par l'utilisateur et de revenir aux valeurs par défaut.

Appuyer sur le bouton F (9) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner le menu RESET.

2. Appuyer sur le bouton F (9). RL clignote dans afficheur.

3. Appuyer à nouveau sur le bouton F (9) pour restaurer les paramètres d'usine. L'apparell sort des MENUS.

4. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, Disparaît de l'afficheur.

• Canaux : 40
• Modes de modulation : AM / FM
• Gamme de fréquence : de 26,965 MHz à 27,405 MHz
• Impédance d'antenne : 50 ohms
• Tension d'allimentation : 13,2 V / 26,4 V
• Dimensions : 150 (L) x 165 (P) x 45 (H) mm
• Poids : ± 0,750 kg
• Accessoires inclus : 1 microphone electret UP/DOWN et son support, 1 berceau avec vis de fixation et cordon d'alimentation avec fusible

2) ÉMISSION

• Tolérance de fréquence : +/- 200 Hz
• Puissance porteuse : 4 W AM / 4 W FM
• Émissions parasites : inférieure à 4 nW (-54 dBm)
• Réponse en fréquence : 300 Hz à 3 kHz en AM/FM
• Puissance émise dans
  le canal adj. : inférieure à 20 μW
• Sensibilité du microphone : 3,0 mV
• Consommation : <2 A à 13,2 V / <1,5 A à 26,4 V
• Distorsion maxi. du

signal modulé : 2 %

3) RÉCEPTION

• Sensibilité maxi à 20 dB sinad : 0,5 μV -113 dBm (AM) 0,35 μV -116 dBm (FM)
• Réponse en fréquence : 300 Hz à 3 kHz en AM/FM
• Sélectivité du canal adj. : 60 dB
• Puissance audio maxi : 3 W
• Sensibilité du squelch : minimum : 0.2 μV - 120 dBm maximum : 1 mV - 47 dBm
• Taux de réj. fréq. image : 60 dB
• Taux de réjection fréquence intermédiaire : 70 dB
• Consommation : 150 \~ 500 mA (13.2 V) 100 \~ 300 mA (26.4 V)

• L'antenne soit correctement branchée et que le TOS soit bien réglé.
• Le microphone soit bien branché.
• la configuration programmée soit la bonne (voir tableau page 62).

2) VOTRE POSTE NE REÇOIT PAS OU VOTRE RÉCEPTION EST DE MAUVAISE QUALITÉ

Vérifiez que :

• Le niveau du squelch soit correctement réglé.
• Le bouton VOL (1) soit réglé à un niveau convenable.
• L'antenne soit correctement branchée et le TOS bien réglé.
• Vous êtes bien sur le même type de modulation que votre interlocuteur.
• la configuration programmée soit la bonne (voir tableau page 62).

3) VOTRE POSTE NE S'ALLUME PAS

Vérifiez :

• Votre alimentation.
• Qu'il n'y ait pas d'inversion des fils au niveau de votre branchement.
• L'état du fusible.

G) COMMENT ÉMETTRE OU RECEVOIR UN MESSAGE ?

Maintenant que vous avez lu la notice, assurez-vous que votre poste est en situation de fonctionner (antenne branchée).

Vous pouvez alors appuyer sur la pédale PTT (13) de votre micro, et lancer le message «Attention stations pour un essai TX» ce qui vous permet de vérifier la clarté et la puissance de votre signal et devra entraîner une réponse du type «Fort et clair la station».

Relâchez la pédale, et attendez une réponse. Dans le cas où vous utilisez un canal d'appel (19), et que la communication est établie avec votre interlocuteur, il est d'usage de choisir un autre canal disponible afin de ne pas encombrer le canal d'appel.

H) GLOSSAIRE

ALPHABET PHONÉTIQUE INTERNATIONAL

AM	:	Amplitude Modulation (modulation d'amplitude)
BLU	:	Bande latérale unique
BF	:	Basse fréquence
CB	:	Citizen Band (canaux banallisés)
CH	:	Channel (canal)
CQ	:	Appel général
CW	:	Continuous waves (morse)
DX	:	Liaison longue distance
DW	:	Dual watch (double veille)
FM	:	Frequency modulation (modulation de fréquence)
GMT	:	Greenwich Meantime (heure méridien Greenwich)
GP	:	Ground plane (antenne verticale)
HF	:	High Frequency (haute fréquence)
LSB	:	Low Side Band (bande latérale inférieure)
RX	:	Receiver (récepteur)
SSB	:	Single Side Band (Bande latérale unique)
SWR	:	Standing Waves Ratio
SWL	:	Short waves listening (écoute en ondes courtes)
SW	:	Short waves (ondes courtes)
TOS	:	Taux d'ondes stationnaires
TX	:	Transceiver. Désigne un poste émetteur-récepteur CB. Indique aussi l'émission.
UHF	:	Ultra-haute fréquence
USB	:	Up Side Band (bande latérale supérieure)
VHF	:	Very high Frequency (très haute fréquence)

LANGUAGE CB

ALPHA LIMA	: Amplificateur linéaire
BAC	: Poste CB
BASE	: Station de base

BREAK	: Demande de s'intercaler, s'interrompre
CANNE À PÊCHE	: antenne
CHEERIO BY	: Au revoir
CITY NUMBER	: Code postal
COPIER	: Écouter, capter, recevoir
FIXE MOBILE	: Station mobile arrêtée
FB	: Fine business (bon, excellent)
INFERIEURS	: Canaux en-dessous des 40 canaux autorisés (interdits en France)
MAYDAY	: Appel de détresse
MIKE	: Microphone
MOBILE	: Station mobile
NÉGATIF	: Non
OM	: Opérateur radio
SUCETTE	: Microphone
SUPÉRIEURS	: Canaux au-dessus des 40 canaux autorisés (interdits en France)

TANTE VICTORINE : Télévision
TONTON	: Amplificateur de puissance
TPH	: Téléphone
TVI	: Interférences TV
VISU	: Se voir
VX	: Vieux copains
WHISKY	: Watts
WX	: Le temps
XYL	: L’épouse de l’opérateur
YL	: Opératrice radio
51	: Poignée de mains
73	: Amitiés
88	: Grosses blses
99	: Dégager la fréquence
144	: Polarisation horizontale, alle coucher
318	: Pipi
600 ohms	: le téléphone
813	: Gastro liquide (apéritif)

CODE «Q»

QRA	: Emplacement de la station
QRA Familial	: Domicile de la station
QRA PRO	: Lieu de travail
QRB	: Distance entre 2 stations

QRD : Direction

QRE : Heure d'arrivée prévue

QRG : Fréquence

QRH : Fréquence instable

QRI : Tonalité d'émission

QRJ : Me recevez-vous bien ?

QRK : Force des signaux (R1 à R5)

QRL : Je suis occupé

QRM : Parasites, brouillage

QRM DX : Parasites lointains

QRM 22 : Police

QRN : Brouillage atmosphérique (orages)

QRO : Fort, très bien, sympa

QRP : Faible, petit

QRPP : Petit garçon

QRPPette : Petite fille

QRQ : Transmettez plus vite

QRR : Nom de la station

QRRR : Appel de détresse

QRS : Transmettez plus lentement

QRT : Cessez les émissions

QRU : Plus rien à dire

QRV : Je suis prêt

QRW : Avisez que j'appelle

QRX : Restez en écoute un instant

QRZ : Indicatif de la station : par qui suis-

je appelé?

QSA : Force de signal (S1 à S9)

QSB : Fading, variation

QSJ : Prix, argent, valeur

QSK : Dols-je continuer la transmission ?

QSL : Carte de confirmation de contact

QSO : Contact radio

QSP : Transmettre à...

QSX : Voulez-vous écouter sur...

QSY : Dégagement de fréquence

QTH : Position de station

QTR : Heure locale

CANAUX D'APPEL

27 AM : appel général en zone urbaine

19 AM : Routlers

9 AM : Appel d'urgence

DÉCLARATION DE CONFORMITÉ EU SIMPLIFIÉE

Par la présente, Groupe President Electronics, déclare que l'équipement radio CB:

Marque : PRESIDENT

Type: TXPR423

Nom Commercial : TAYLOR IV CL

Est conforme à la directive 2014/53/UE.

Le texte intégral de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante: https://president-electronics.com/DC/TXPR423.

Par la présente, Groupe President Electronics, déclare que l'équipement radio CB:

Marque : PRESIDENT

Type: TXPR423

Nom Commercial : TAYLOR IV CL

est conforme aux exigences réglementaires en vigueur.

Le texte intégral de la déclaration de conformité de l'UKCA est disponible à l'adresse Internet suivante:

Ce poste est garanti 2 ans pièces et main d'œuvre dans son pays d'achat contre tout vice de fabrication reconnu par notre service technique. *Le Laboratoire SAV de PRESIDENT se réserve le droit de ne pas appliquer la garantie si une panne est provoquée par une antenne autre que celles distribuées par la marque PRESIDENT, si la dite antenne est à l'origine de la panne. Une extension de garantie de 3 ans est proposée systématiquement pour l'achat et l'utilisation d'une antenne de la marque PRESIDENT, amenant la durée totale de la garantie à 5 ans, et sur justificatif retourné sous 30 jours suivant l'achat au SAV de la Société Groupe President Electronics, ou toute filiale étrangère.

Il est recommandé de lire attentivement les conditions ci-après et de les respecter sous peine d'en perdre le bénéfice.

• Pour être valable, la garantie doit nous être retoumée au plus tard 1 mois après l'achat.
• Détacher après l'avoir fait remplir la partie ci-contre et la retourner dûment complétée.
• Toute intervention effectuée dans le cadre de la garantie sera gratuite et les frais de réexpédition pris en charge par notre Société.
• Une preuve d'achat doit être jointe obligatoirement avec le poste à réparer.
• Les dates inscrites sur le bon de garantie et la preuve d'achat doivent concorder.
• Ne pas procéder à l'installation de votre appareil sans avoir lu ce manuel d'instructions.
• Aucune pièce détachée ne sera envoyée ni échangée par nos services au titre de la garantie.

La garantie est valable dans le pays d'achat.

Ne sont pas couverts :

• Les dommages causés par accident, choc ou emballage insuffisant.
• Les transistors de puissance, les micros, les lampes, les fusibles et les dommages causés par une mauvaise utilisation (antenne mal réglée, TOS trop important, inversion de polarité, mauvaises connexions, surtension, etc.)
• La garantie ne peut être prorogée par une immobilisation de l'appareil dans nos ateliers, ni par un changement d'un ou plusieurs composants ou pièces détachées.
• Les interventions ayant modifiées les caractéristiques d'agrément, les réparations ou modifications effectuées par des tiers non agréés par notre Société.

Si vous constatez des défauts de fonctionnement :

• Vérifier l'alimentation de votre appareil et la qualité du fusible.
• Contrôlez les différents branchements: jacks, prise d'antenne, prise du microphone...
• Assurez-vous que le niveau du squelch soit correctement réglé ; que la configuration programmée soit la bonne.

• En cas de non prise en charge au titre de la garantie, l'intervention et la réexpédition du matériel seront facturés.

• Cette partie doit être conservée même après la fin de la garantie et si vous revendez votre poste, donnez la au nouveau propriétaire pour le suivi S.A.V.

• En cas de dysfonctionnement réel, mettez-vous d'abord en rapport avec votre revendeur qui décidera de la conduite à tenir.
• Dans le cas d'une intervention hors garantie, un devis sera établi avant toute réparation.

Vous venez de faire confiance à la qualité et à l'expérience de PRESIDENT et nous vous remercions. Pour que vous soyez pleinement satisfait de votre achat, nous vous conseillons de lire attentivement ce manuel. N'oubliez pas de nous retourner la partie droite de ce bon de garantie, c'est très important pour vous car cela permet d'identifier votre appareil lors de son passage éventuel dans nos ateliers.

La Direction Technique
et
Le Service Qualité

Date d'achat :

Type : Radio CB TAYLOR IV CL

N° de série

SANS LE CACHET DU DISTRIBUTEUR
LA GARANTIE SERA NULLE

- Zasilanie : 13,2 V / 26,4 V

- Wymiary : 150 (L) x 165 (P) x 45 (H) mm

- Waga : ± 0,750 kg

: 150 \~ 500 mA (13,2 V)

100 \~ 300 mA (26,4 V)

F) ROZWIĄZYWANIE PROBLEMÓW

1) CB RADIO NIE NADAJE LUB NADAJE W BARDZO ZŁEJ JAKOŚCI

TABLEAU DES FRÉQUENCES pour EU / EC / U (CEPT)

TABLEAU DES FRÉQUENCES pour U (ENG)

TABLEAU DES FRÉQUENCES pour d

La bande de fréquence et la puissance d'émission de votre appareil doivent correspondre à la configuration autorisée dans le pays où il est utilisé.

Pays dans lesquels il existe des limitations particulières (Licence ^1 / Registre ^2 )
