Type de produit	Émetteur-récepteur radioamateur (talkie-walkie)
Marque	PRESIDENT
Modèle	Richard II
Gamme de fréquences	24,890 – 24,990 MHz et 28,000 – 29,700 MHz
Modes de modulation	AM et FM
Impédance d'antenne	50 ohms
Tension d'alimentation	13,8 V CC (protection inversion polarité)
Puissance de sortie	13 W AM (≈ 50 W PEP) / 40 W FM
Consommation	7 A max en émission, 500 mA en réception
Dimensions (L x P x H)	185 x 190 x 55 mm
Poids	1,1 kg
Affichage	LCD rétroéclairé avec 7 couleurs réglables
Fonctions principales	Squelch automatique (ASC), VOX, NRC, Roger Beep, scan, canaux prioritaires, talkback, PA, écho
Connecteurs	Antenne SO-239, micro 6 broches façade, HP externe, PA, VOX, USB-C (charge)
Accessoires inclus	Microphone UP/DOWN avec support, berceau de fixation, cordon d'alimentation avec fusible
Garantie	2 ans pièces et main-d'œuvre (extensible à 5 ans avec antenne PRESIDENT)
Réparabilité	Pièces détachées disponibles via SAV ; réparation après devis hors garantie
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les solvants
Sécurité	Ne jamais émettre sans antenne ; régler le TOS avant utilisation ; utiliser un convertisseur 24/12 V sur camions
Informations générales	Licence radioamateur requise ; conforme directive UE 2014/53

FOIRE AUX QUESTIONS - Richard II PRESIDENT

Comment régler le TOS (Taux d'Ondes Stationnaires) ?

Utilisez le menu SUR : appuyez 3 secondes sur PUSH, sélectionnez SUR, validez. Le poste émet une série de bips : un bip continu indique un TOS de 1, l'espacement augmente avec la valeur. Ajustez l'antenne jusqu'à obtenir un TOS ≤ 1,8.

Comment activer la fonction VOX ?

Appuyez brièvement sur la touche VOX (8) pour activer/désactiver. Le symbole VOX s'affiche. Pour régler la sensibilité, appuyez longuement (2 s) sur la même touche : réglez SET L (sensibilité), SET A (anti-vox) et SET T (temporisation).

Comment réinitialiser l'appareil aux paramètres d'usine ?

Accédez aux menus (PUSH 3 s), sélectionnez RESET, puis choisissez RL pour tout réinitialiser. Confirmez avec PUSH.

Quelle est la puissance de sortie maximale ?

La puissance de sortie est de 13 W en AM (≈ 50 W PEP) et 40 W en FM. Elle peut être limitée via le menu PWR LIM (OFF, 4 W ou 10 W).

Comment changer la couleur de l'affichage LCD ?

Dans les menus (PUSH 3 s), sélectionnez COLOR. Choisissez parmi 7 couleurs : orange, vert, bleu, cyan, jaune, violet, bleu clair. Validez avec PUSH.

Que faire si le poste ne s'allume pas ?

Vérifiez l'alimentation (13,8 V), l'état du fusible et l'absence d'inversion de polarité. Si le problème persiste, contactez votre revendeur.

Comment utiliser le mode Public Address (PA) ?

Connectez un haut-parleur externe sur la prise PA.SP. (D). Appuyez sur PA (14) pour basculer en mode PA. Le menu PA SET permet de choisir le mode : In (micro + réception), DF (micro seul) ou PR (micro + réception). Ajustez le volume avec MIC GAIN (4).

Comment verrouiller les touches UP/DN du microphone ?

Dans les menus, sélectionnez MIC U/D et mettez sur OFF pour désactiver les touches. Elles restent actives dans les menus.

Quelle est la sensibilité en réception ?

La sensibilité maximale est de 0,7 µV (-110 dBm) en AM et 0,35 µV (-116 dBm) en FM pour 20 dB SINAD.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. N'utilisez pas de solvants ou de produits abrasifs. Évitez l'humidité.

MODE D'EMPLOI Richard II PRESIDENT

Les parties signalées par concernent uniquement les États-Unis. Les parties signalées par concernent uniquement l'Europe.

AVERTISSEMENT : Ce produit peut vous exposer à des agents chimiques, y compris le plomb, identifiés par l'État de Californie comme pouvant causer le cancer et des malformations congénitales ou autres effets nocifs sur la reproduction. Pour de plus amples informations, prière de consulter le site www.P65Warnings.ca.gov.

Attention!

• Il est nécessaire de faire la demande d'une licence radioamateur pour l'utilisation de cet appareil.
• Avant toute utilisation, prenez garde de ne jamais émettre sans avoir branché l'antenne (connecteur B situé sur la face arrière de l'appareil), ni réglé le TOS (Taux d'Ondes Stationnaires) !

Sinon, vous risquez de détruire l'amplificateur de puissance, ce qui n'est pas couvert par la garantie.

La garantie de ce poste est valable uniquement dans le pays d'achat.

Bienvenue dans le monde des émetteurs-récepteurs radio amateur de la dernière génération. Cette nouvelle gamme de postes vous permet d'accéder à la communication électronique la plus performante. Grâce à l'utilisation de technologies de pointe garantissant des qualités sans précédent, votre PRESIDENT RICHARD II est un nouveau jalon dans la convivialité et la solution par excellence pour le radiomamateur le plus exigeant. Pour tirer le meilleur parti de toutes ses possibilités, nous vous conseillons de lire attentivement ce mode d'emploi avant d'installer et d'utiliser votre PRESIDENT RICHARD II.

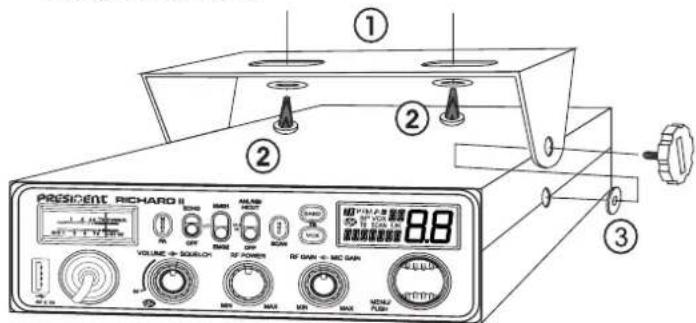

Choix de l'emplacement et montage du POSTE MOBILE

a) Choisir l'emplacement ventilé le plus approprié pour une utilisation simple et pratique de votre poste mobile. b) Veiller à ce qu'il ne gène pas le conducteur ni les passagers du véhicule. c) Prévoir le passage et la protection des différents câbles (alimentation, antenne, accessoires...) afin qu'ils ne viennent en aucun cas perturber la conduite du véhicule. d) Utiliser pour le montage le berceau (1) livré avec l'appareil, le fixer solidement à l'aide des vis auto taraudeuses (2) fournies (diamètre de perçage 3,2 mm / 0,126 pouces). Prendre garde à ne pas endommager le système électrique du véhicule lors du perçage du tableau de bord. e) Lors du montage, ne pas oublier d'insérer les rondelles de caoutchouc (3) entre le poste et son support. Celles-ci jouent en effet un rôle «d'amortisseur» et permettent une orientation et un serrage en douceur du poste. f) Choisir un emplacement pour le support du microphone et prévoir le passage de son cordon.

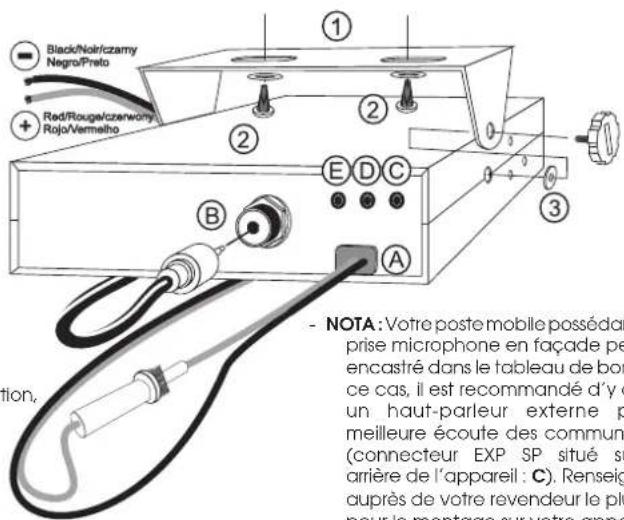

- NOTA : Votre poste mobile possédant une prise microphone en façade peut être encastré dans le tableau de bord. Dans ce cas, il est recommandé d'y adjoindre un haut-parleur externe pour une meilleure écoute des communications (connecteur EXP SP situé sur la face arrière de l'appareil : C). Renseignez-vous auprès de votre revendeur le plus proche pour le montage sur votre appareil.

Choix de l'antenne

- Plus une antenne est grande, meilleur est son rendement. Votre Point Conseil saura orienter votre choix.

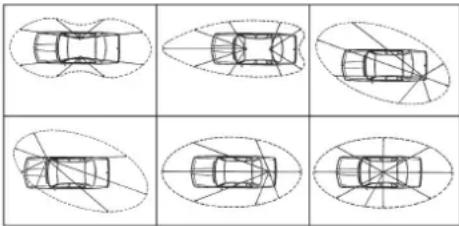

B) Antenne mobile

• Il faut l'installer à un endroit du véhicule où il y a un maximum de surface métallique (plan de masse), en s'éloignant des montants du pare-brise et de la lunette arrière.
• Dans le cas où une antenne radiotéléphone est déjà installée, l'antenne doit être au-dessus de celle-ci.
• on beaucoup plus large permettent de tirer parti de plans de masse moins importants (voir § RÉGLAGE DU TOS page 6).
• Pour une antenne à fixation par perçage, il est nécessaire d'avoir un excellent contact antenne/plan de masse
• Lors du passage du câble coaxial, veiller à ne pas le pincer ou l'écraser (risque de rupture et/ou de court-circuit).
• Brancher l'antenne (B).
• Veiller à ce qu'elle soit dégagée au maximum. En cas de fixation sur un mât, il faudra éventuellement haubaner conformément aux normes en vigueur (se renseigner auprès d'un professionnel). Les antennes et accesso PRESIDENT sont spécialement conçus pour un rendement optimal de chaque appareil.

C) Antenne fixe

Votre PRESIDENT RICHARD II est muni d'une protection contre les inversions de polarité. Néanmoins, avant tout branchement, vérifier vos connexions. Votre poste doit être alimenté par une source de courant continu de 12 Volts

À l'heure actuelle, la plupart des voitures et des camions fonctionnent avec une mise à la masse négative. On peut s'en assurer en vérifiant que la borne (-) de la batterie soit bien connectée au bloc moteur ou au châssis. Dans le cas contraire, consulter votre revendeur.

ATTENTION : Les camions possèdent généralement deux batteries et une installation électrique en 24 Volts. Il sera donc nécessaire d'intercaler dans le circuit électrique un convertisseur 24/12 Volts (Type PRESIDENT CV 24/12). Toutes les opérations de branchement suivantes doivent être effectuées avec le cordon d'alimentation non raccordé au poste.

a) S'assurer que l'alimentation soit bien de 12 Volts. b) Repérer les bornes (+) et (-) de la batterie (+ = rouge et - = noir). Dans le cas où il serait nécessaire de rallonger le cordon d'alimentation, utiliser un câble de section équivalente ou supérieure.

cyl est nécessaire de se connecter

sur un (+) et un (-) permanents. Nous vous conseillons donc de brancher directement le cordon d'alimentation sur la batterie (le branchement sur le cordon de l'autoradio ou sur d'autres parties du circuit électrique pouvant dans certains cas favoriser la réception

Brancher le fil rouge (+) à la borne positive de la batterie et le fil noir (-) à la borne négative de la batterie.

e) Brancher le cordon d'allimentation au poste.

ATTENTION : Ne jamais remplacer le fusible d'origine par un modèle d'une valeur différente !

4) Opérations de BASE à effectuer avant la premiere utilisation, sans PASSER en émission (sans appuyer sur la pédale du microphone)

a) Brancher le microphone. b) Vérifier le branchement de l'antenne. c) Mise en marche de l'appareil : tourner le bouton VOLUME (1) dans le sens des aiguilles d'une montre. d) Tourner le bouton du SQUELCH (2) au minimum, en position M. e) Régler le volume à un niveau convenable. f) Amener le poste sur une fréquence centrale à l'aide du rotateur PUSH (6) ou des touches UP/DN (19) du microphone.

5) Réglage du TOS (taux d'ondes stationnaires)

ATTENTION : Opération à effectuer impérativement lors de la première utilisation de l'appareil ou lors d'un changement d'antenne. Ce réglage doit être fait dans un endroit dégagé, à l'air libre.

* Réglage avec le tos-mètre intégré

NOUVEAU, FACILE ET TRÈS UTILE - Réglage du TOS par blps sonores Voir menu AJUSTEMENT DU TOS page 12.

A) branchement du tos-mètre:

- Brancher le Tos-mètre entre le poste et l'antenne, le plus près possible du poste (utilisez pour cela un câble de 40 cm / 15,75 pouces maximum type CA-2C PRESIDENT).

B) réglage du tos:

• Amener le poste sur la fréquence centrale en AM.
• Positionner le commutateur du Tos-mètre en position FWD (calibration).
• Appuyer sur la pédale PTT (18) pour passer en émission.
• Amener l'aiguille sur l'index ▼ à l'aide du bouton de calibrage.
• Basculer le commutateur en position REF (lecture de la valeur du TOS). La valeur lue sur le vu-mètre doit être très proche de 1. Dans le cas contraire, rajuster votre antenne jusqu'à obtention d'une valeur aussi proche que possible de 1 (une valeur de TOS comprise entre 1 et 1,8 est acceptable).
• Il est nécessaire de recalibrer le TOS-mètre, entre chaque opération de réglage de l'antenne.

Remarque : Afin d'éviter les pertes et atténuations dans les câbles de connexion entre la radio et ses accessoires, PRESIDENT recommande une longueur de câble inférieure à 3 m (118,11 pouces).

Maintenant, votre poste est prêt à fonctionner.

Pour allumer votre poste : tourner le bouton VOLUME (1) dans le sens des aiguilles d'une montre. Si la fonction BIPS DE TOUCHES est active (voir menu BIPS DE TOUCHES page 10), un bip sonore est émis. Votre radio est allumée.

L'afficheur montre brièvement le type de microphone. Voir menu TYPE DE MICROPHONE page 12.

Pour éteindre votre poste : tourner le bouton VOLUME (1) dans le sens inverse des aiguilles d'une montre jusqu'au clic d'arrêt. Votre radio est éteinte.

Pour ajuster le volume sonore, tourner le bouton VOLUME (1) dans le sens des aiguilles d'une montre. Pour diminuer le volume, tourner le bouton dans le sens inverse des aiguilles d'une montre.

2) ASC (automatic squelch control) / squelch

Cette fonction permet de supprimer les bruits de fond indésirables en l'absence de communication. Le squelch ne joue ni sur le volume sonore ni sur la puissance d'émission, mais il permet d'améliorer considérablement le confort d'écoute.

Brevet mondial, exclusivité PRESIDENT

Tourner le bouton SQUELCH (2) dans le sens contraire des aiguilles d'une montre en position ASC. Apparaît sur l'afficheur. Aucun réglage manuel répétitif et optimisation permanente entre la sensibilité et le confort d'écoute lorsque l'ASC est actif. Cette fonction peut être désactivée par rotation du bouton dans le sens des aiguilles d'une montre. Dans ce cas le réglage du squelch redevient manuel, disparaît de l'afficheur.

Tourner le bouton SQUELCH (2) dans le sens des aiguilles d'une montre jusqu'au point exact où tout bruit de fond disparaît. C'est un réglage à effectuer avec précision, car mis en position maximum (dans le sens des aiguilles d'une montre), seuls les signaux les plus forts peuvent être perçus.

En mode TX, tourner le bouton RF POWER (3) pour régler la puissance de sortie ; dans le sens des aiguilles d'une montre pour augmenter la puissance, dans le sens inverse des aiguilles d'une montre pour diminuer la puissance.

4) MIC GAIN

Réglage du niveau de sensibilité du microphone. Tourner le bouton MIC GAIN (4) dans le sens des aiguilles d'une montre pour augmenter, dans le sens inverse des aiguilles d'une montre pour diminuer. La position standard de cette fonction se situe au maximum dans le sens des aiguilles d'une montre.

5) RF GAIN

Réglage de la sensibilité en réception.

Position maximum dans le cas de réception de communications longue distance. Vous pouvez diminuer le RF GAIN, pour éviter des distorsions, lorsque l'interlocuteur est proche. Réduisez le gain en réception dans le cas d'une communication rapprochée avec un correspondant non équipé d'un RF POWER.

La position normale de cette fonction se situe au maximum dans le sens des aiguilles d'une montre.

6) Rotateur «PUSH» (menu & sélecteur CH) \~ SKIP

En fonctionnement normal, tourner le rotateur PUSH (6) pour modifier la fréquence. Tourner le rotateur dans le sens des aiguilles d'une montre pour augmenter et dans le sens inverse des aiguilles d'une montre pour diminuer la fréquence.

SKIP (pression courte uniquement lorsque la fonction SCAN est activée)

Voir le § SCAN page 9.

Cette fonction vous permet d'ignorer un canal trouvé par la fonction SCAN. Lorsque le balayage s'arrête sur un canal indésirable, appuyer sur le bouton rotateur PUSH (6) pour enregistrer ce canal dans la mémoire SCAN SKIP. Un beep est émis, il ne sera désormais plus scanné.

Voir le menu SKIP à la page 14. et REINITIALISATION à la page 16.

7) Afficheur LCD

Indiquez TX émission

PA Mode PA (Public

Adresse) activé

Fonction ROGER BEEP activée

Mode MENU activé

Indique la bande

Automatic Squelch Control activé

Fonction BIPS DE TOUCHES activée

Fonction VOX activée

Fonction SCAN activée (le point clignote)

Fonction TALKBACK activée

SCAN

Fonction SCAN activée

Mode FM sélectionné (configuration U/ENG uniquement)

Indique la fréquence ou le menu

Indique le canal sélectionné (grands chiffres)

8) VOX ~ ajustement du VOX

VOX (pression brève)

La fonction VOX permet de transmettre en parlant dans le microphone d'origine (ou dans le microphone vox optionnel) sans appuyer sur la pédale PTT (18). L'utilisation d'un microphone vox optionnel connecté à l'arrière du poste - prise VOX (E) - désactive le microphone d'origine. Appuyer brièvement sur la touche VOX (8) afin d'activer la fonction VOX. «VOX» s'affiche. Appuyer à nouveau sur la touche VOX (8) pour désactiver la fonction VOX. «VOX» disparaît de l'afficheur.

Ajustement du VOX (pression longue)

Appuyer pendant 2 secondes sur la touche VOX (8) pour entrer dans le mode Ajustement du VOX. Tous les réglages permettent d'ajuster le VOX. La Sensibilité: SET L, l'Anti-Vox : SET A et la Temporisation SET T (en boucle dans cet ordre).

1. Pour modifier un autre réglage que celui affiché, appuyer brièvement sur la touche VOX (8) pour sélectionner le réglage suivant ou...
2. Tourner le rotateur PUSH (6) ou appuyer sur les touches UP/DN (19) du microphone pour modifier la valeur du réglage.
3. Appuyer à nouveau brièvement sur la touche VOX (8) pour mémoriser cette valeur et passer au réglage suivant.
4. Une fois les réglages effectués, appuyer sur la pédale d'émission PTT (18) pour quitter le mode Ajustement du VOX. Si aucun ajustement n'est fait durant 5 secondes, l'appareil quitte automatiquement la fonction.
5. Sensibilité «5C. T L» : permet de régler la sensibilité du microphone (original ou vox optionnel) pour une qualité de transmission optimum. Niveau réglable de 1 (niveau haut) à 9 (niveau bas). Valeur par défaut : 5. Anti-Vox «GETA» : permet d'empêcher l'émission générée par les bruits ambiants. Niveau réglable: OFF (érnet en fonction du niveau du squelch) et de 0 (sans anti-vox) à 9 (niveau bas). Valeur par défaut: OFF.
6. Temporisation «GETT» : permet d'éviter la coupure «brutale» de la transmission en rajoutant une temporisation à la fin de la parole. Niveau réglable de 1 (délai court) à 9 (délai long). Valeur par défaut : 1.

L'ajustement du VOX n'active pas automatiquement la fonction VOX.

9) BANDE talkback

Appuyer sur la touche BAND (9) pour un saut rapide de 200 kHz dans les segments A / B / C / D / E / F / G / H / I.

Voir le menu NOM DES BANDES page 13.

Cette fonction permet d'entendre votre propre modulation dans le haut-parleur interne ou externe optionnel connecté au Jack EXT. SP. (C).

Voir page 16 pour l'activation et la configuration du Talkback.

NRC (pression brève)

Ce filtre commutable permet d'améliorer le mode de réception et d'émission.

Appuyer sur la touche NRC (10) pour activer/désactiver le NRC dans cet ordre :

1- NRC RX le bouton vert

3- NRC RX + TX le bouton orange

2- NRC TX le bouton rouge

4- NRC Off le bouton est éteint.

Voir le menu RÉGLAGE DU NRC page 14.

SCAN (pression longue)

Appuyer longuement sur la touche NRC (10) pour activer la fonction SCAN. «SCAN» apparaît dans l'afficheur. Le balayage s'arrête dès qu'un canal est actif. Le balayage redémarre automatiquement 3 secondes après la fin de l'émission si aucune touche n'est activée pendant ce temps.

En mode SCANNING, tourner le bouton rotatif CH (6) ou appuyer sur les touches UP/DN (19) du microphone pour changer la direction de balayage des canaux.

Appuyer brièvement sur la pédale PTT (18) pour quitter la fonction SCAN. «SCAN» disparaît de l'afficheur.

Voir § SCAN SKIP page 7 & 14.

Commutateur 3 positions :

Position basse : aucun filtre n'est activé.

Position centrale : seuls les filtres ANL et NB sont activés.

Position haute : tous les filtres (ANL, NB et HI-CUT) sont activés.

Les filtres NB (Noise Blanker) et ANL (Automatic Noise Limiter) permettent de réduire les bruits de fond et certains parasites de réception.

HI-CUT : Coupe les interférences de haute fréquence et doit être utilisé en fonction des conditions de réception.

Commutateur 3 positions

Position basse : EMG2 / le canal prioritaire 2 est activé.

Position centrale : OFF / aucun canal prioritaire n'est activé.

Position haute : EMG1 / le canal prioritaire 1 est activé.

Les canaux prioritaires seront automatiquement sélectionnés en commutant cette touche (12).

Les canaux prioritaires par défaut sont le canal 9/AM/bande A (EMG1) et le canal 19/AM/bande A (EMG2)

Voir les menus RÉGLAGE DU CANAL PRIORITAIRE 1 et 2 page 12 pour configurer les canaux prioritaires.

Remarque : L'activation d'un canal prioritaire empêche de modifier la fréquence, le mode de modulation (AM/FM), de lancer la fonction SCAN ou d'activer le mode PA. Si la fonction BIPS DE TOUCHES est active, un bip d'erreur se fait entendre. «EMG» et le numéro du canal clignotent pour indiquer une manipulation non autorisée. Positionner le commutateur (12) sur la position OFF pour pouvoir utiliser ces fonctions.

13) Écho

Permet d'activer/désactiver la fonction ÉCHO.

Voir le menu RÉGLAGES DE L'ÉCHO page 14 pour configurer l'ÉCHO.

MODE (pression brève)

Appuyez sur la touche MODE (14) pour sélectionner le mode de modulation AM ou FM. Le mode sélectionné s'affiche sur l'écran LCD.

Votre mode de modulation doit correspondre à celui de votre interlocuteur.

• Modulation de Fréquence / FM : Communication rapprochée sur terrain plat et dégagé.

- Modulation d'Amplitude / AM : Communication sur terrain avec reliefs et obstacles sur moyenne distance (mode le plus utilisé).

Permet de commuter entre le mode normal et le mode PA (Public Address).

Un haut-parleur de sonorisation extérieure peut être connecté sur le poste par une prise jack située sur le panneau arrière PA. SP. (D). Tourner le bouton du MIC GAIN (4) pour ajuster le volume du PA.

Pour plus de détails sur le fonctionnement en mode RÉGLAGE DU PA, page 13.

PA, voir le menu

15)VISEUR-MÈTRE

Visualisez le niveau de réception et le niveau de puissance émise.

16) Prise microphone 6 broches

Elle se situe en façade de votre appareil et facilite ainsi son intégration dans le tableau de bord de votre véhicule.

Voir le schéma câblage page 69.

La prise USB type C (17) permet de recharger un smartphone, une tablette ou tout autre appareil rechargeable 5 V - 2,1 A.

Bouton d'émission, appuyer pour parler, TX s'affiche. Relâcher pour recevoir un message, TX disparaît de l'afficheur.

TOT (time out timer)

Si la touche PTT (18) est appuyée pendant plus de 3 minutes, l'afficheur clignote et l'émission se termine. Un bip est émis jusqu'à ce que la touche PTT (18) soit relâchée.

19) Touches up/dn du microphone

En fonctionnement normal, utiliser les touches UP ou DN (19) pour modifier la fréquence. UP pour augmenter et DN pour diminuer la fréquence.

En mode MENUS (voir § MENUS page 10), les touches UP ou DN (19) permettent de sélectionner le menu à paramétrer.

Voir le Touches Up/Down du Microphone (Mic U/D Key Lock) page 14. Voir le § ROTATEUR «PUSH» page 7.

A) ALIMENTATION (13,8 V) B) PRISE D'ANTENNE (SO-239) C) PRISE POUR HAUT-PARLEUR EXTERNE OPTIONNEL (8 Ω, ∅ 3,5 mm) D) PRISE POUR HAUT-PARLEUR PA (Public Address) OPTIONNEL (8 Ω, ∅ 3,5 mm) E) PRISE POUR MICROPHONE VOX OPTIONNEL (8 Ω, ∅ 2,5 mm)

L'ordre des fonctions est celui décrit dans ce manuel. Toutefois, la fonction affichée en entrant dans les MENUS sera la dernière fonction modifiée par l'utilisateur.

Quelle que soit la fonction, la procédure est identique :

Appuyer pendant 3 secondes sur le bouton PUSH (6) pour entrer dans les MENUS. F s'affiche.

1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner la fonction à paramétrer.
2. Appuyer sur le bouton PUSH (6) pour valider. Le paramètre de réglage du menu choisi clignote dans l'afficheur.
3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour modifier la valeur du paramètre.
4. Une nouvelle pression sur le bouton PUSH (6) permet de valider la valeur choisie. Le paramètre cesse de clignoter et si la fonction possède plus d'un seul paramètre, le paramètre suivant clignote.
5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes. F disparaît de l'afficheur.

Remarque : Les touches UP/DN (19) du microphone ont le même effet que la rotation du bouton PUSH (6). La pédale d'émission PTT (18) valide le dernier réglage et sort des MENUS. F disparaît de l'afficheur.

1) Couleur

Cette fonction permet de choisir la couleur d'affichage de l'écran LCD. Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner la fonction COLOR
2. Appuyer sur le bouton PUSH (6). La valeur de la couleur actuelle clignote dans l'afficheur.
3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner la couleur désirée. Les 7 couleurs disponibles s'affichent en boucle :

orange / vert / bleu / cyan / jaune / violet / bleu clair Or / Gr / bL / CY / YE / PU / CL

1. Une nouvelle pression sur le bouton PUSH (6) permet de valider la couleur choisie. La valeur cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (18) pour valider et sortir des MENUS. F disparaît de l'afficheur.
2. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes. F disparaît de l'afficheur.

La couleur par défaut est or (orange).

2) BIPS de touches

Quand la fonction est active, un bip sonore retentit lorsqu'une touche est enfoncée, lors d'un changement de canal, etc. «BP» apparaît sur l'afficheur. Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner la fonction KEYBEEP.
2. Appuyer sur le bouton PUSH (6). L'état actuel clignote dans l'afficheur.
3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour activer ON / désactiver OFF la fonction.
4. Une nouvelle pression sur le bouton PUSH (6) permet de valider le choix. La valeur cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (18) pour valider et sortir des MENUS. F disparaît de l'afficheur.
5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, F disparaît de l'afficheur.

La valeur par défaut de la fonction est ☐n (activée).

Quand la fonction est active, l'icône apparaît sur l'afficheur. Le Roger Beep émet un bref signal lorsqu'on relâche la pédale PTT (18) du microphone pour indiquer la fin de l'émission à son correspondant. Historiquement, la Radio Amateur étant un mode de communication «simplex», c'est-à-dire qu'il n'est pas possible de parler et d'écouter en même temps (comme c'est le cas pour le téléphone par exemple), il était d'usage de dire «Roger» une fois que l'on avait fini de parler afin de prévenir son correspondant qu'il pouvait parler à son tour. Le mot «Roger» a été remplacé par un bip significatif, d'où son nom «Roger Beep». Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner la fonction RG BP.
2. Appuyer sur le bouton PUSH (6). L'état actuel clignote dans l'afficheur.
3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour choisir la tonalité désirée parmi les 6 disponibles et le mode OFF.
4. Une nouvelle pression sur le bouton PUSH (6) permet de valider le choix. La valeur cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (18) pour valider et sortir des MENUS. E disparaît de l'afficheur.
5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, E disparaît de l'afficheur.

La valeur par défaut de la fonction est OF (désactivée).

4) Réglage de la tonalité

La fonction TONE permet de changer la tonalité en réception. 11 niveaux de -5 à +5. Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner la fonction TONE.
2. Appuyer sur le bouton PUSH (6). La valeur actuelle clignote dans l'afficheur.
3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour ajuster le niveau de la tonalité désirée.
4. Une nouvelle pression sur le bouton PUSH (6) permet de valider le choix. La valeur cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (18) pour valider et sortir des MENUS. F disparaît de l'afficheur.
5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, Edisparaît de l'afficheur. La valeur par défaut de la fonction est □.

5) DIMMER

La fonction DIMMER permet de régler la luminosité du rétroéclairage (de 1 à 9) ou de la désactiver (DF: pas de rétroéclairage).

Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner la fonction JIMMER.
2. Appuyer sur le bouton PUSH (6). La valeur du niveau actuel clignote dans l'afficheur.
3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour ajuster le niveau de luminosité désiré.
4. Une nouvelle pression sur le bouton PUSH (6) permet de valider la valeur choisie. La valeur cesse de clignoter.

a) Repartir au point 1 pour régler une autre fonction ou

b) Appuyer sur la pédale PTT (18) pour valider et sortir des MENUS. F disparaît de l'afficheur.

1. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, F disparaît de l'afficheur.

La luminosité par défaut est : 9.

6) Réglage du CANAL prioritaire 1 (EMG 1)

Permet de définir le canal prioritaire 1.

Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner la fonction EMG 1.
2. Appuyer sur le bouton PUSH (6). Le canal clignote dans l'afficheur.
3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner le canal.
4. Une nouvelle pression sur le bouton PUSH (6) permet de valider le choix. Le second paramètre, la bande, clignote.
5. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner la bande de fréquence dans les segments A/B/C/D/E/F/G/H/I (voir le menu NOM DES BANDES page 13).
6. Une nouvelle pression sur le bouton PUSH (6) permet de valider le choix. Le troisième paramètre, le mode, clignote.
7. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner le mode (AM ou FM).
8. Une nouvelle pression sur le bouton PUSH (6) permet de valider le choix. Le mode cesse de clignoter.

a) Revenir au point 1 pour régler une autre fonction ou

b) Appuyer sur la pédale PTT (18) pour valider et sortir des MENUS. F disparaît de l'afficheur.

1. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, F disparaît de l'afficheur.

Le canal prioritaire 1 par défaut est le canal 9/AM/bande A.

Voir le § CANAUX PRIORITAIRES page 9.

7) Réglage du CANAL prioritaire 2 (EMG 2)

Permet de définir le canal prioritaire 2.

Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner la fonction [MG 2].

Les points 2 à 9 sont identiques à ceux du § 6 au-dessus.

Le canal prioritaire 2 par défaut est le canal 19/AM/bande A.

Voir le § CANAUX PRIORITAIRES page 9.

8) Ajustement du TOS (SWR)

Cette fonction permet de régler le TOS (Taux d'Ondes Stationnaires) par blips sonores.

Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner la fonction SUR.
2. Appuyer sur le bouton PUSH (6). Le poste passe automatiquement en mode TX sans presser la pédale PTT (18) et le calibrage commence. Le temps de calibrage est de 5 minutes maximum. Un décompte se fait dans l'afficheur.
3. Ajuster l'antenne.
4. Le bip* est continu quand la valeur du TOS est égale à l_. L'espace entre les bips devient de plus en plus grand au fur et à mesure que la valeur du TOS s'éloigne de l_.

L'afficheur indique la valeur du TOS. Par exemple 25.

1. Appuyer sur la pédale PTT (18) pour sortir du mode MENUS. F disparaît de l'afficheur.

*Le volume du bip est réglable avec le bouton VOLUME (1). Vérifier que le volume soit réglé à un niveau convenable.

Voir le § RÉGLAGE DU TOS page 6.

Le PRESIDENT RICHARD II peut être utilisé tant avec un microphone électret que dynamique 6 broches PRESIDENT (voir câblage du microphone page 69). À l'allumage du poste, le type de microphone courant s'affiche brièvement.

Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner la fonction MIC TP.
2. Appuyer sur le bouton PUSH (6). Le paramètre actuel clignote dans l'afficheur.
3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner le type de microphone EL (électret) ou d4 (dynamique).
4. Une nouvelle pression sur le bouton PUSH (6) permet de valider le choix. La valeur cesse de clignoter.

a) Revenir au point 1 pour régler une autre fonction ou

b) Appuyer sur la pédale PTT (18) pour valider et sortir des MENUS. F disparaît de l'afficheur.

1. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, F disparaît de l'afficheur.

Le type de microphone par défaut est EL (électret).

10) Réglage public address (PA SET)

Cette fonction permet de sélectionner le mode de fonctionnement du Public Address, PA.

Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner la fonction PR SET.
2. Appuyez sur le bouton PUSH (6). Le paramètre actuel clignote dans l'afficheur.
3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour choisir le paramètre in, DF ou PR.
4. Une nouvelle pression sur le bouton PUSH (6) permet de valider le choix. Le paramètre cesse de clignoter.

a) Revenir au point 1 pour régler une autre fonction ou

b) Appuyer sur la pédale PTT (18) pour valider et sortir des MENUS. F disparaît de l'afficheur.

1. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, F disparaît de l'afficheur.

La modulation du microphone est transmise au haut-parleur externe du Public Address connecté au jack PA. SP. (D). Le signal reçu est renvoyé vers le haut-parleur interne (ou le haut-parleur externe optionnel connecté au jack EXT. SP. (C)). «PA» clignote en alternance avec le mode de modulation (AM ou FM).

DF : la réception n'est plus fonctionnelle. Seule la modulation du microphone est transmise au haut-parleur du Public Address connecté au jack PA. SP. (D). PR et le volume du PA s'affichent.

PR : la modulation du microphone et le signal reçu sont transmis au haut-parleur du Public Address connecté au Jack PA. SP. (D). «PA» clignote en alternance avec le mode de modulation (AM ou FM).

Le bouton MIC GAIN (4) permet de régler le niveau audio du mode PA.

Le type de Public Address par défaut est In

Voir le § PA page 9.

11) Nom des BANDES

Cette fonction permet de renommer les bandes avec deux digits.

1. Appuyer sur la touche BAND (9) pour sélectionner la bande à modifier.
2. Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. F s'affiche.
3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner la fonction 10 NME.
4. Appuyer sur le bouton PUSH (6). Le premier digit clignote dans l'afficheur.
5. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour choisir le caractère du premier digit.
6. Appuyer sur le bouton PUSH (6) pour valider le premier digit. Le second digit clignote dans afficheur.
7. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour choisir le caractère du second digit.
8. Une nouvelle pression sur le bouton PUSH (6) permet de valider le nouveau nom attribué à la bande sélectionnée dans le point 1. Le second digit cesse de clignoter. a) Repartir au point 3 pour sélectionner une autre bande à modifier ou b) Appuyer sur la pédale PTT (18) pour valider et sortir des MENUS.
9. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, F disparaît de l'afficheur.

Le nom des bandes par défaut est : A/ B/ C/ D/ E/ F/ G/ H/ I.

Voir le menu RÉINITIALISATION page 16.

Voir le § BANDE page 8.

Quand la fonction est active, la fréquence peut être réglée en continu. Une pression brève sur le bouton PUSH (6) fait clignoter une des décimales de la fréquence. 1. Appuyer plusieurs fois pour sélectionner la décimale désirée. 2. Tourner le bouton rotatif PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour augmenter/diminuer la fréquence en continu avec le canal et la bande.

Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner la fonction SPIN.
2. Appuyer sur le bouton PUSH (6). Le paramètre actuel clignote dans l'afficheur.
3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour activer ∩n / désactiver ∩F la fonction SPAN.
4. Une nouvelle pression sur le bouton PUSH (6) permet de valider le choix. Le paramètre cesse de clignoter.

a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (18) pour valider et sortir des MENUS.

1. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, Edisparaît de l'afficheur.

Remarque : les deux derniers digits de la fréquence peuvent clignoter si celle-ci ne correspond pas exactement à la fréquence du canal affiché.

Le paramètre par défaut est n.

Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. F'affiche. 1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner la fonction ECHO. 2. Appuyer sur le bouton PUSH (6). 99 et la valeur du retard (delay) clignotent dans l'afficheur. 3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour définir la valeur du retard de 1 à 32 (valeur par défaut 16). 4. Une nouvelle pression sur le bouton PUSH (6) permet de valider. Le retard cesse de clignoter. II et la valeur du second paramètre, temps (time), clignotent dans l'afficheur. 5. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour définir la valeur du temps de 1 à 32 (valeur par défaut 13). 6. Une nouvelle pression longue sur le bouton PUSH (6) permet de valider. Le time cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (18) pour valider et sortir des MENUS. 7. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, F disparaît de l'afficheur.

Voir § ÉCHO page 9.

Cette fonction permet de mémoriser/effacer dans la mémoire du SCAN SKIP. ON mémorise le canal dans la mémoire du SCAN SKIP. Quand un canal est mémorisé, clignote alternativement avec la bande de fréquences. OF efface le canal de la mémoire du SCAN SKIP. disparaît de l'afficheur.

1. Sélectionner le canal.
2. Appuyer sur le bouton PUSH (6) pendant 3 secondes pour accéder aux MENUS. F s'affiche.
3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner le menu SKIP.
4. Appuyer sur le bouton PUSH (6). Le paramètre actuel clignote dans l'afficheur.
5. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour alterner entre n et F.
6. Une nouvelle pression longue sur le bouton PUSH (6) permet de valider. La valeur cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (18) pour valider et sortir des MENUS.
7. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, F disparaît de l'afficheur.

Voir § SKIP page 8.

Le filtre NRC peut être paramétré indépendamment en émission (TX) comme en réception (RX).

Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner NRC RX (réception) ou NRC TX (émission).
2. Appuyez sur le bouton PUSH (6). Le paramètre actuel clignote dans l'afficheur.
3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour définir la valeur de 01 a 05.
4. Une nouvelle pression sur le bouton PUSH (6) permet de valider.

Le paramètre cesse de clignoter.

a) Repartir au point 1 pour régler une autre fonction ou

b) Appuyer sur la pédale PTT (18) pour valider et sortir des MENUS.

1. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, F disparaît de l'afficheur.

La valeur par défaut du filtre NRC est ☐3 (en émission et en réception).

Voir le § NRC page 9 pour activer/désactiver le filtre.

Cette fonction permet d'activer ou de désactiver les touches Up et Down situées sur le microphone.

La valeur par défaut est OFF.

Lorsque les touches sont désactivées (OFF), il devient impossible de changer de canal en utilisant ces touches. Toutefois, les touches Up et Down du microphone restent actives dans les menus pour permettre les paramétrages. Remarque : n'affecte que les touches Up/Down du microphone. Les autres commandes de l'appareil restent pleinement opérationnelles.

Activation et désactivation de la fonctionnalité

Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner MIC U/II.
2. Appuyer sur le bouton PUSH (6). Le paramètre actuel clignote dans l'afficheur.
3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner in ou EFF.
4. Une nouvelle pression sur le bouton PUSH (6) permet de valider. Le paramètre cesse de clignoter.

a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (18) pour valider et sortir des MENUS

1. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, F disparaît de l'afficheur.

Cette fonction permet de contrôler le volume de l'appareil et d'un accessoire branché sur la prise 6 broches (accessoire disponible prochainement).

Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner VOL ACC
2. Appuyez sur le bouton PUSH (6). Le paramètre actuel clignote dans l'afficheur.
3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner 0, 1 ou 2. 0 - le bouton VOL (1) affecte le volume du haut-parleur interne.

1 - le bouton VOL (1) affecte le volume de l'accessoire. 2 - le bouton VOL (1) affecte le volume du haut-parleur interne et de l'accessoire. 4. Une nouvelle pression sur le bouton PUSH (6) permet de valider.

Le paramètre cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (18) pour valider et sortir des MENUS. 5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, F disparaît de l'afficheur.

La valeur par défaut est 0.

18) INDIC

Cette fonction permet de sélectionner les informations à afficher.

En mode RX

La fréquence est affichée en permanence.

En mode TX

Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. F'affiche.

1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner INIC.
2. Appuyer sur le bouton PUSH (6). Le paramètre actuel clignote dans l'afficheur.
3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner la fonction à afficher : FRÉQUENCE (Fr) \~ TOS (50) \~ TOT (t0) \~ VOLTAGE (U0).
4. Une nouvelle pression sur le bouton PUSH (6) permet de valider.

Le paramètre cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (18) pour valider et sortir des MENUS. 5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, F disparaît de l'afficheur.

La valeur par défaut est FRÉQUENCE (Fr).

19) Réglage de la protection du TOS (SWR protection)

Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. F'affiche.

1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner SUR PRT.
2. Appuyez sur le bouton PUSH (6). Le paramètre actuel clignote dans l'afficheur.
3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour définir la valeur.

Nous recommandons un réglage de 3.0 pour la protection du TOS.

1. Une nouvelle pression sur le bouton PUSH (6) permet de valider.

Le paramètre cesse de clignoter.

a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (18) pour valider et sortir des MENUS.

1. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, F disparaît de l'afficheur.

Valeur par défaut: 3.0.

Définir la LIMITE maximale de la protection de tension.

Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. Fa affiche.

1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner V PRT.
2. Appuyez sur le bouton PUSH (6). Le paramètre actuel clignote dans l'afficheur.
3. Tourner le bouton rotatif CH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner 2.0, à 20.
4. Une nouvelle pression sur le bouton PUSH (6) permet de valider.

Le paramètre cesse de clignoter.

a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (18) pour valider et sortir des MENUS.

1. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, F disparaît de l'afficheur.

Valeur par défaut: 16.

Si un amplificateur de puissance est utilisé, cette fonction permet de limiter la puissance de sortie de votre radio.

Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner PUR LIM.
2. Appuyer sur le bouton PUSH (6). Le paramètre actuel clignote dans l'afficheur.
3. Tourner le rotateur CH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner OF, A4, A0. OF : pas de limitation de puissance. A4 : puissance limitée à 4 W. A0 : puissance limitée à 10 W.
4. Une nouvelle pression sur le bouton PUSH (6) permet de valider. Le paramètre cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (18) pour valider et sortir des MENUS.
5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, F disparaît de l'afficheur. Valeur par défaut est OFF.

Permet de réinitialiser tous les paramètres définis par l'utilisateur et de revenir aux valeurs par défaut.

Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner le menu RESET.
2. Appuyer sur le bouton PUSH (6). Le paramètre actuel clignote dans l'afficheur.
3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (19) du microphone pour sélectionner bd, 5C ou RL.
4. Une nouvelle pression sur le bouton PUSH (6) permet de valider.

Le paramètre cesse de clignoter.

a) Repartir au point 1 pour régler une autre fonction ou

b) Appuyer sur la pédale PTT (18) pour valider et sortir des MENUS.

1. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, F disparaît de l'afficheur.

RESET bd restaure le nom de toutes les bandes (voir le § NOM DES BANDES page 13).

RESET SE vide la mémoire du SCAN SKIP. Tous les canaux sont désormais accessibles par la fonction SCAN (voir le § SKIP page 8 & 14).

RESET RL restaure tous les paramètres d'usine.

D) fonctions avec la pédale d'émission PTT

Cette fonction permet d'entendre votre propre modulation dans le haut-parleur interne ou externe optionnel connecté au Jack EXT. SP. (C).

Appuyer et maintenir appuyée la pédale d'émission PTT (18) puis appuyer sur la touche BAND (9) pour activer/désactiver la fonction TALKBACK.

Quand la fonction est active, «TALKBACK» clignote dans l'afficheur durant 3 secondes en affichant le niveau courant du TALKBACK puis reste affiché en permanence.

2) Niveau du talkback (18+6)

1. Activer la fonction TALKBACK.
2. Appuyer et maintenir appuyée la pédale d'émission PTT (18) puis tourner le rotateur PUSH (6) pour augmenter/diminuer le volume du TALKBACK de 1 à 9.
3. Relâcher la pédale d'émission PTT (18).

Valeur par défaut est 1.

• Modes de modulation : AM / FM
• Gamme de fréquence : de 24.890 MHz à 24.990 MHz de 28.000 MHz à 29.700 MHz
• Impédance d'antenne : 50 ohms
• Tension d'alimentation : 13,8 V
• Dimensions : 185 (L) x 190 (P) x 55 (H) mm : 7.283 (W) x 7.480 (D) x 2.165 (H) pouces
• Poids : 1,1 kg / 2,43 lbs
• Accessoires inclus : 1 microphone UP/DOWN et son support, 1 berceau avec vis de fixation et cordon d'alimentation avec fusible

2) Émission

• Tolérance de fréquence : ± 300 Hz
• Puissance porteuse : 13 W AM (± 50 W PEP) / 40 W FM
• Émissions parasites : inférieure à -50 dBm
• Réponse en fréquence : 300 Hz à 3 kHz en AM/FM
• Puissance émise dans le canal adj.
• Sensibilité du microphone
• Consommation
• Distorsion maxi. du signal modulé : inférieure à 20 μW, 3.0 mV, 7 A max. (avec modulation)

signal modulé

3) Réception

• Sensibilité maxi à 20 dB sinad : 0,7 μV -110 dBm (AM) 0,35 μV -116 dBm (FM)
• Réponse en fréquence : 300 Hz à 3 kHz (AM/FM)
• Sélectivité du canal adj. : 60 dB
• Puissance audio maxi : 3 W
• Sensibilité du squelch : minimum : 0.2 μV - 120 dBm maximum : 1 mV - 47 dBm
• Taux de réj. fréq. image : 60 dB
• Taux de réjection fréquence intermédiaire
• Consommation : 500 mA max.

• L'antenne soit correctement branchée et que le TOS soit bien réglé.
• Le microphone soit bien branché.
• La puissance du RF POWER soit au maximum (voir § RF POWER page 7).
• La valeur du MIC GAIN soit au maximum (voir § MIC GAIN page 7).

Vérifiez que :

• Le niveau du squelch soit correctement réglé.
• Le bouton Volume (1) soit réglé à un niveau convenable.
• L'antenne soit correctement branchée et le TOS bien réglé.
• Vous êtes bien sur le même type de modulation que votre interlocuteur.
• La valeur du RF GAIN soit au maximum (voir § RF GAIN page 7).

Vérifiez :

• Votre alimentation.
• Qu'il n'y ait pas d'inversion des fils au niveau de votre branchement.
• L'état du fusible.

Comment émettre ou recevoir un message

Maintenant que vous avez lu la notice, assurez-vous que votre poste est en situation de fonctionner (antenne branchée).

Vous pouvez alors appuyer sur la pédale de votre micro, et lancer le message «Attention stations pour un essai TX» ce qui vous permet de vérifier la clarté et la puissance de votre signal et devra entraîner une réponse du type «Fort et clair la station».

Relâchez la pédale, et attendez une réponse. Dans le cas où vous utilisez un canal d'appel (19), et que la communication est établie avec votre interlocuteur, il est d'usage de choisir une autre fréquence (un autre canal) disponible afin de ne pas encombrer le canal d'appel.

Alphabet phonétique international

A Alpha

B Bravo

C Charlie

D Delta

E Echo

F Foxtrott

G Golf

H Hotel

I India

J Juliett

K Kilo

L Lima

M Mike

N November

Oscar

P Papa

Q Quebec

R Romeo

S Sierra

T Tango

U Uniform

V Victor

W Whiskey

X X-ray

Y Yankee

Z Zulu

Déclaration de conformité EU simplifiée

Par la présente, Groupe President Electronics, déclare que l'équipement radio amateur:

Marque : PRESIDENT

Type: TXPR134

Nom Commercial : RICHARD II

Est conforme à la directive 2014/53/UE.

Le texte intégral de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante :

Ce poste est garanti 2 ans pièces et main d'œuvre dans son pays d'achat contre tout vice de fabrication reconnu par notre service technique. *Le Laboratoire SAV de PRESIDENT se réserve le droit de ne pas appliquer la garantie si une panne est provoquée par une antenne autre que celles distribuées par la marque PRESIDENT, si la dite antenne est à l'origine de la panne. Une extension de garantie de 3 ans est proposée systématiquement pour l'achat et l'utilisation d'une antenne de la marque PRESIDENT, amenant la durée totale de la garantie à 5 ans, et sur justificatif retourné sous 30 jours suivant l'achat au SAV de la Société Groupe President Electronics, ou toute filiale étrangère.

Il est recommandé de lire attentivement les conditions ci-après et de les respecter sous peine d'en perdre le bénéfice.

• Pour être valable, la garantie doit nous être retournée au plus tard 1 mois après l'achat.
• Détacher après l'avoir fait remplir la partie ci-contre et la retourner dûment complétée.
• Toute intervention effectuée dans le cadre de la garantie sera gratuite et les frais de réexpédition pris en charge par notre Société.
• Une preuve d'achat doit être jointe obligatoirement avec le poste à réparer.
• Les dates inscrites sur le bon de garantie et la preuve d'achat doivent concorder.
• Ne pas procéder à l'installation de votre appareil sans avoir lu ce manuel d'instructions.
• Aucune pièce détachée ne sera envoyée ni échangée par nos services au titre de la garantie.

La garantie est valable dans le pays d'achat.

Ne sont pas couverts :

• Les dommages causés par accident, choc ou emballage insuffisant.
• Les transistors de puissance, les micros, les lampes, les fusibles et les dommages causés par une mauvaise utilisation (antenne mal réglée, TOS trop important, inversion de polarité, mauvaises connexions, surtension, etc.)
• La garantie ne peut être prorogée par une immobilisation de l'appareil dans nos ateliers, ni par un changement d'un ou plusieurs composants ou pièces détachées.
• Les interventions ayant modifiées les caractéristiques d'agrément, les réparations ou modifications effectuées par des tiers non agréés par notre Société.

Si vous constatez des défauts de fonctionnement :

• Vérifier l'alimentation de votre appareil et la qualité du fusible.
• Contrôlez les différents branchements: jacks, prise d'antenne, prise du microphone.
• Assurez-vous que le niveau du squelch soit correctement réglé; que la configuration programmée soit la bonne.
• En cas de non prise en charge au titre de la garantie, l'intervention et la réexpédition du matériel seront facturés.
• Cette partie doit être conservée même après la fin de la garantie et si vous revendez votre poste, donnez-la au nouveau propriétaire pour le suivi S. A. V.
• En cas de dysfonctionnement réel, mettez-vous d'abord en rapport avec votre revendeur qui décidera de la conduite à tenir.
• Dans le cas d'une intervention hors garantie, un devis sera établi avant toute réparation.

Vous venez de faire confiance à la qualité et à l'expérience de PRESIDENT et nous vous remercions. Pour que vous soyez pleinement satisfait de votre achat, nous vous conseillons de lire attentivement ce manuel. N'oubliez pas de nous retourner la partie droite de ce bon de garantie, c'est très important pour vous car cela permet d'identifier votre appareil lors de son passage éventuel dans nos ateliers.

La Direction Technique et Le Service Qualité

Date d'achat :...

Type : Radio Amateur RICHARD II

N° de série :

SANS LE CACHET DU DISTRIBUTEUR LA GARANTIE SERA NULLE

Conditions générales de garantie

Cet appareil est garanti 2 ans pièces et main d'œuvre dans le pays d'achat, contre tout défaut de fabrication validé par notre département technique. Le Service Après-vente PRESIDENT se réserve le droit de ne pas appliquer la garantie dans le cas où une panne est causée par une antenne autre que celles distribuées par PRESIDENT. Une extension de garantie de 3 ans est proposée systématiquement pour l'achat simultané d'un poste et d'une antenne PRESIDENT, ce qui porte la durée totale de la garantie à 5 ans. Pour faire valoir la garantie, veiller à effectuer son enregistrement en ligne sur le site de PRESIDENT ELECTRONICS dans un délai de 30 jours après la date d'achat, à l'adresse www.president-electronics.us/warranty-registration. Vous pouvez également accéder à cette page d'enregistrement de garantie à l'aide de votre smartphone pour lire (l'application doit être disponible) le code QR. Vous recevrez un courrier électronique de confirmation d'enregistrement de garantie. Nous vous recommandons de conserver une copie de ce courrier électronique.

Toute réparation sous garantie sera sans frais et les frais de livraison de retour seront pris en charge par PRESIDENT. Une preuve d'achat doit impérativement être jointe en cas de retour d'un Produit. Les dates figurant sur l'enregistrement de la garantie et la preuve d'achat doivent obligatoirement correspondre.

Dans le cas où l'appareil n'est plus sous garantie, la réparation et le retour de l'appareil seront facturés.

Aucune pièce détachée ne sera envoyée ni échangée par nos services au titre de la garantie. Assurez-vous d'avoir lu le manuel d'utilisation avant l'installation de l'appareil.

La garantie est valable uniquement dans le pays d'achat.

Ne sont pas couverts :

• Les dommages causés par accident, tels que chocs, chutes, incendie ou emballage non approprié, la négligence, le mauvais entretien.
• L'usure normale d'un produit (les transistors de puissance, les micros, les lampes, les fusibles), l'utilisation non conforme (y compris mais non limité à l'antenne utilisée avec puissance trop élevée, TOS trop important, inversion de polarité, mauvaises connexions, surtension, etc.), le non-respect des caractéristiques de montage et d'utilisation.
• La garantie ne peut être prolongée en raison de la non-disponibilité de l'appareil alors qu'il est en réparation au Service Après-vente PRESIDENT, ni par un changement d'un ou plusieurs composants ou pièces détachées.
• Tout Produit modifié ou réparé par le Client ou par toute autre personne non autorisée expressément par PRESIDENT.

Si vous constatez des défauts de fonctionnement :

• Vérifier l'alimentation électrique de votre appareil et la qualité du fusible.
• Vérifiez que l'antenne, le microphone sont correctement connectés.
• Vérifiez que le niveau du squelch soit correctement réglé ; la configuration programmée soit la bonne.
• Dans le cas d'une réelle panne, veuillez contacter votre revendeur, qui décidera des mesures à prendre.

Au-delà de la période de garantie ou en dehors des conditions de garantie, vous aurez toujours la possibilité de faire inspecter ou réparer votre Produit. Dans ce cas, un devis vous sera communiqué. Merci pour votre confiance dans la qualité et l'expérience de PRESIDENT. Pour que vous soyez pleinement satisfait de votre achat, nous vous conseillons de lire attentivement ce manuel.

La Direction Technique et le Service Qualité

Enregistrement de garantie

AVERTISSEMENT : Ce produit peut vous exposer à des agents chimiques, y compris le plomb, identifiés par l'État de Californie comme pouvant causer le cancer et des malformations congénitales ou autres effets nocifs sur la reproduction. Pour de plus amples informations, prière de consulter le site www.P65Warnings.ca.gov.

AVERTISSEMENT : Ce produit peut vous exposer à des agents chimiques, y compris le plomb, identifiés par l'État de Californie comme pouvant causer le cancer et des malformations congénitales ou autres effets nocifs sur la reproduction. Pour de plus amples informations, prière de consulter le site www.P65Warnings.ca.gov.

AVERTISSEMENT : Ce produit peut vous exposer à des agents chimiques, y compris le plomb, identifiés par l'État de Californie comme pouvant causer le cancer et des malformations congénitales ou autres effets nocifs sur la reproduction. Pour de plus amples informations, prière de consulter le site www.P65Warnings.ca.gov.

Erreurs d'impression réservées.

Nous nous réservons le droit de modifier toute information rapportée dans ce document sans préavis.

Vous avez perdu votre manuel ? Téléchargez-le sur.
