Marque	Electrolux
Modèle	LFV639K
Type de produit	Hotte de cuisine
Type d'installation	Murale (évacuation ou recyclage)
Distance minimale entre la table de cuisson et la hotte	65 cm
Commandes	Panneau tactile
Vitesses moteur	3 vitesses + vitesse maximale temporaire (8 min)
Fonction Breeze	Vitesse minimale pendant 60 min, arrêt automatique
Fonction Hob2Hood	Contrôle automatique par plaque de cuisson compatible (infrarouge)
Éclairage	LED, indépendant
Filtre à graisse	Lavable en lave-vaisselle ou à la main
Filtre à charbon	Remplaçable (optionnel, selon mode recyclage)
Alarme filtre	Rappel nettoyage filtre graisse (40h) et remplacement filtre charbon (160h)
Alimentation électrique	230 V ~ 50 Hz (standard Europe)
Consommation énergétique	Non spécifiée
Indice de protection	Classe II (double isolation)
Niveau sonore	Non spécifié
Dimensions (L x P x H)	Non spécifiées (voir notice d'installation)
Poids net	Non spécifié

FOIRE AUX QUESTIONS - LFV639K ELECTROLUX

Comment mettre en marche la hotte Electrolux LFV639K ?

Appuyez sur le symbole Marche/Arrêt (touche Ⓐ) pendant au moins 1 seconde. Le panneau de commande est tactile.

Quelle est la distance minimale entre la table de cuisson et la hotte ?

La distance minimale est de 65 cm entre la surface de la table de cuisson et la partie inférieure de la hotte.

Comment nettoyer les filtres à graisse de la hotte ?

Retirez les filtres en appuyant sur le levier de la pince. Nettoyez-les à la main avec une éponge et un détergent non abrasif, ou au lave-vaisselle à basse température sur cycle court. Remettez-les en place après séchage.

À quoi sert la fonction Breeze ?

La fonction Breeze fait fonctionner la hotte à vitesse minimale pendant 60 minutes pour rafraîchir l'air après la cuisson, puis s'éteint automatiquement.

Que faire si l'éclairage ne fonctionne pas ?

L'ampoule LED est intégrée et ne peut être remplacée que par un technicien agréé. Contactez le service après-vente Electrolux.

Comment activer l'alarme de filtre ?

L'alarme est activée par défaut. Elle clignote toutes les 40 heures pour le filtre à graisse et toutes les 160 heures pour le filtre à charbon. Pour réinitialiser, maintenez la touche de notification enfoncée 3 secondes.

La hotte peut-elle être utilisée en mode recyclage ?

Oui, avec un filtre à charbon optionnel. Activez le compteur du filtre à charbon en touchant le symbole d'alarme pendant 3 secondes (ventilateur et lampe éteints). Le symbole clignote une fois pour activer.

Comment contrôler la hotte avec la plaque de cuisson ?

La fonction Hob2Hood connecte la plaque de cuisson compatible par infrarouge. La vitesse s'ajuste automatiquement selon la température de l'ustensile. Consultez la notice de la plaque de cuisson pour les détails.

Que faire si la hotte n'aspire pas assez ?

Vérifiez que la vitesse du moteur est adaptée. Augmentez-la manuellement ou activez la vitesse maximale (touche Ⓓ) qui fonctionne 8 minutes avant de revenir au réglage précédent.

La hotte est-elle facile à installer ?

L'installation doit être effectuée par un professionnel qualifié. Suivez la notice d'installation fournie séparément. Respectez les distances de sécurité et les normes électriques.

MODE D'EMPLOI LFV639K ELECTROLUX

FR Notice d'utilisation | Hotte 96

HR Upute za uporabu | Kuhinjska napa 106

- Ne feu flamme sota l'apparell.

Obtenir des conseils d'utilisation, des brochures, des dépannages, des informations sur le service et les réparations :

www.electrolux.com/support

Sous réserve de modifications.

TABLE des matières

1. CONSIGNES DE SÉCURITÉ....96
2. INSTRUCTIONS DE SÉCURITÉ....99
3. INSTALLATION....100
4. DESCRIPTION DU PRODUIT.... 100
5. UTILISATION QUOTIDIENNE.... 101
6. ENTRETIEN ET NETTOYAGE.... 103
7. DÉPANNAGE....104
8. CONSIDÉRATIONS ENVIRONNEMENTALES.... 105

1. Consignes de sécurité

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra pas être tenu responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s'ils comprennent les risques encourus. Les enfants de moins de 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.

• Veillez à ce que les enfants ne jouent pas avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement.
• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

1.2 Sécurité générale

• Cet appareil est conçu pour une utilisation domestique sur des tables de cuisson, des cuisinières ou d'autres appareils de cuisson similaires.
• Cet appareil est conçu pour un usage domestique ménager, dans un environnement intérieur.
• Cet appareil peut être utilisé dans les bureaux, les chambres d'hôtel, les chambres d'hôtes, les gîtes ruraux et d'autres hébergements similaires lorsque cette utilisation ne dépasse pas le niveau (moyen) de l'utilisation domestique.
• Avant d'effectuer une opération de maintenance, débranchez l'appareil de la prise secteur.
• ATTENTION : Les parties accessibles peuvent devenir chaudes en cours d'utilisation en raison des appareils de cuisson.
• Utilisez uniquement les vis de fixation fournies avec l'appareil. Si elles ne sont pas fournies, utilisez les vis recommandées dans les instructions d'installation. Installez l'appareil dans un lieu sûr et adapté répondant aux exigences d'installation.
• AVERTISSEMENT : Ne pas installer les vis ou le dispositif de fixation conformément à ces instructions peut entraîner des risques électriques.
• N'utilisez pas d'adhésifs pour fixer l'appareil.
• La distance minimale entre la surface de la table de cuisson sur laquelle les récipients sont posés et la partie inférieure de l'appareil doit être d'au moins 65 cm, sauf indication

contraire dans les instructions d'installation de l'appareil ou de la table de cuisson.

- L'évacuation d'air doit être conforme aux réglementations des autorités locales.

- Aérez suffisamment la pièce où est installé l'appareil pour éviter le reflux de gaz provenant d'appareils utilisant d'autres combustibles, y compris les flammes nues.

- Assurez-vous que les aérations ne sont pas bouchées et que l'air aspiré par l'appareil ne provient pas d'un conduit d'évacuation des fumées et vapeurs émises par d'autres appareils (systèmes de chauffage central, thermosiphons, chauffe-eau, etc.).

- Lorsque l'appareil fonctionne avec d'autres appareils, le vide maximal généré dans la pièce ne doit pas dépasser 0,04 mbar.

- Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente agréé ou toute personne disposant de qualifications similaires afin d'éviter tout danger électrique.

- Si le cordon amovible est endommagé, il doit être remplacé par un cordon amovible spécial disponible auprès du fabricant ou de son service après-vente agréé.

- Si l'appareil est directement branché sur l'alimentation secteur, l'installation électrique doit être équipée d'un dispositif d'isolation permettant de débrancher l'appareil du secteur avec une coupure omnipolaire. La déconnexion complète doit être conforme aux conditions de surtension de catégorie III. Un moyen de déconnexion doit être prévu dans le câblage fixe conformément aux règles nationales d'installation.

- Ne flambez pas d'aliments sous l'appareil.

- N'utilisez pas l'appareil pour évacuer des matériaux et vapeurs dangereux ou explosifs.

- Nettoyez régulièrement l'appareil à l'aide d'un chiffon doux afin de maintenir le revêtement en bon état.

• N'utilisez pas de nettoyeur vapeur, de pulvérisateur d'eau, de produit nettoyant abrasif, ni de grattoir métallique pour nettoyer la surface de l'appareil. Utilisez uniquement des produits de lavage neutres.
• Nettoyez régulièrement les filtres à graisse (au moins tous les 2 mois) et éliminez les dépôts de graisses de l'appareil pour éviter tout risque d'incendie.
• Utilisez un chiffon pour nettoyer l'intérieur de l'appareil.

Avertissement!

Risque de blessure, de choc électrique, d'incendie, de brûlures ou de dommage matériel à l'appareil.

• L'appareil doit être installé uniquement par un professionnel qualifié.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.
• Avant d'installer l'appareil, retirez tous les emballages, les étiquettes et le film de protection.
• N'installez pas le conduit d'évacuation de l'air dans une cavité du mur, sauf si cette cavité est spécialement conçue pour cela.

Avertissement!

Risque d'incendie ou d'électrocution.

• Tous les raccordements électriques doivent être effectués par un électricien qualifié.
• Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l'alimentation secteur.
• Si le symbole ( ) est pas imprimé sur la plaque signalétique, l'appareil doit être mis à la terre.
• Utilisez toujours une prise de courant de sécurité correctement installée.
• Ne laissez pas le câble secteur s'emmêler.
• N'utilisez pas d'adaptateurs multiprise et de rallonges.
• Si la prise secteur est détachée, ne branchez pas la fiche secteur.
• Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils.
• Vérifiez que l'appareil est correctement installé. Des câbles ou des fiches secteur desserrés et incorrects peuvent faire surchauffer la borne.
• Raccordez l'appareil à la fin de l'installation. Assurez-vous que l'alimentation secteur est accessible une fois l'appareil installé.

Avertissement!

Risque de blessures, de brûlures ou d'électrocution.

• Cet appareil est exclusivement destiné à un usage culinaire. N'utilisez pas cet appareil à toute autre fin.
• Ne modifiez pas les spécifications de cet appareil.
• N'utilisez pas l'appareil avec des mains mouillées ou en contact avec de l'eau.
• N'utilisez que les accessoires fournis avec l'appareil.
• Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile durant la cuisson et la friture.
• N'utilisez pas de grills électriques non couverts.
• N'utilisez pas l'appareil comme espace de rangement.
• Ne versez pas de liquides sur l'appareil.
• N'utilisez pas de loupe, de lunettes, ni aucun autre dispositif optique semblable pour regarder directement l'éclairage de l'appareil.
• Si l'appareil fonctionne avec d'autres appareils, la pression maximale développée ne doit pas dépasser 4 Pa (4 x 10-5 bar).

2.4 Service

- Pour réparer l'appareil, contactez un service après-vente agréé. Utilisez exclusivement des pièces d'origine.

- Concernant la/les lampe(s) à l'intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils électroménagers, telles que la température, les vibrations, l'humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l'appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l'éclairage des pièces d'un logement.

Avertissement!

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut. • Débranchez l'appareil.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

3.1 Notices d'installation

Pour des informations complètes sur l'installation de l'appareil, reportez-vous à la notice d'installation fournie séparément.

4.1 Vue d'ensemble du bandeau de commande

Fonction Description
1	Marche / Arrêt Permet de mettre la hotte en marche et de l'arrêter.
2	Première vitesse Le moteur passe à la première vitesse.
3	Deuxième vitesse Le moteur passe à la deuxième vitesse.
4	Troisième vitesse Le moteur passe à la troisième vitesse.
5	Vitesse maximale Le moteur passe à la vitesse maximale.
6	Breeze La hotte fonctionne à la vitesse minimale. Au bout de 60 minutes, l'appareil s'éteint.
7	Hob ^2 Hood Indicateur de la fonction permettant de contrôler la hotte depuis la table de cuisson.
8	Notification du filtre Indication de changement ou nettoyage du filtre à charbon et nettoyage du filtre à graisse.
9	Éclairage Permet de mettre l'éclairage en marche et de l'arrêter.

5.1 Utilisation de la hotte

Vérifiez la vitesse recommandée dans le tableau ci-dessous.

1	Lorsque vous faites réchauffer ou cuire des aliments avec des récipients couverts.
2	Lorsque vous cuisinez dans des récipients couverts sur plusieurs zones de cuisson ou brûleurs, faites frire doucement.
3	Lorsque vous faites bouillir et frire de grosses quantités d'aliments sans couvercle, faites cuire sur plusieurs zones de cuisson ou brûleurs.
	Lorsque vous faites bouillir et frire de grosses quantités d'aliments sans couvercle, grande quantité d'humidité. Au bout de 8 minutes, l'appareil retourne à son réglage précédent.
	Rafraîchit l'air dans la cuisine après une cuisson à très faible niveau sonore. Pour l'activer ou la désactiver, touchez le symbole. La fonction s'éteint automatiquement au bout de 60 minutes. À utiliser uniquement après la cuisson.

Nous vous recommandons de laisser la hotte fonctionner pendant environ 15 minutes après la cuisson.

Activation de l'appareil

Le bandeau de commande est tactile. Pour faire fonctionner la hotte, touchez le centre même du symbole pendant au moins 1 seconde.

Pour utiliser la hotte:

1. Mettez en fonctionnement l'appareil en appuyant sur le bouton Ⓐ. Vous pouvez maintenant activer les fonctions.
2. Pour activer la fonction, appuyez sur le symbole.

Mise hors tension de l'appareil

Pour mettre à l'arrêt l'appareil, appuyez à nouveau sur le symbole ①

Éclairage

L'éclairage de la hotte fonctionne indépendamment des autres fonctions de la hotte.

Activation et désactivation de l'éclairage Pour éclairer la surface de cuisson, appuyez sur le symbole

Pour éteindre les lumières, appuyez et maintenez le symbole enfoncé pendant 3 secondes.

5.2 HOB2HOOD®

Il s'agit d'une fonction qui connecte la plaque de cuisson à une hotte. La plaque de cuisson et la hotte sont équipées d'un communicateur de signal infrarouge. La vitesse du ventilateur est déterminée en fonction du réglage du mode et de la température de l'ustensile de cuisine le plus chaud se trouvant sur la plaque de cuisson. Vous pouvez également contrôler manuellement le ventilateur à l'aide de la plaque de cuisson. La fonction peut être activée depuis le bandeau de commande de la plaque de cuisson.

Pour plus d'informations sur l'utilisation de cette fonction, reportez-vous à la notice d'utilisation de la plaque de cuisson.

5.3 Activation de la vitesse maximale du moteur

Lorsque vous appuyez sur la vitesse maximale du moteur, elle est activée pendant 8 minutes. Ensuite, l'appareil repasse aux précédents réglages de vitesse.

Lorsque la fonction est activée, un appui supplémentaire sur 🎩 a aucun effet.

5.4 Notification du filtre

L'alarme de filtre sert de rappel pour nettoyer le filtre à graisse et soit remplacer, soit nettoyer le filtre à charbon, selon son type. Le symbole éclignote régulièrement pendant

30 secondes si le filtre à graisse doit être nettoyé. Le symbole clignote deux fois par seconde pendant 30 secondes si le filtre à charbon doit être remplacé ou nettoyé.

Cette fonction s'active automatiquement après 40 heures de fonctionnement pour le filtre à graisse et 160 heures de fonctionnement pour le filtre à charbon.

Reportez-vous au paragraphe Nettoyage du filtre à graisse dans le chapitre Entretien et nettoyage.

Reportez-vous au paragraphe « Nettoyage du filtre à charbon ou remplacement du filtre à charbon » dans le chapitre « Entretien et nettoyage ».

Pour réinitialiser le compteur de la fonction pendant la période de notification, appuyez sur le symbole pendant 3 secondes. Le symbole cesse de clignoter pour sa réinitialisation correcte.

La fonction de compteur du filtre à charbon est désactivée par défaut. Doit être activé pour le mode Recirculation.

Pour activer ou désactiver le compteur du filtre à charbon :

1. Activez le bandeau de commande.
2. Assurez-vous que le ventilateur et la lampe sont éteintes.
3. Touchez le symbole pendant 3 secondes. La fonction est activée si les symboles 2 et clignotent une fois. La fonction est désactivée si les symboles 2 et clignotent deux fois.

Agent nettoyant

N'utilisez pas de détergents abrasifs ni de brosses.

Nettoyez la surface de l'appareil avec un chiffon doux, de l'eau tiède et un détergent doux.

Après la cuisson, certaines parties de l'appareil peuvent être chaudes. Pour éviter les taches, l'appareil doit refroidir et être séché avec un chiffon propre ou de l'essuie-tout.

Nettoyez les taches avec un détergent doux.

Maintenez la hotte propre.

Nettoyez chaque mois l'appareil afin de maintenir le revêtement en bon état.

Nettoyez soigneusement l'intérieur et les filtres à graisse pour retirer la graisse. L'accumulation de graisse ou d'autres résidus peut provoquer un incendie.

Suivez les instructions pour nettoyer les filtres lorsque la notification de filtre est activée. Reportez-vous au chapitre « Utilisation quotidienne ».

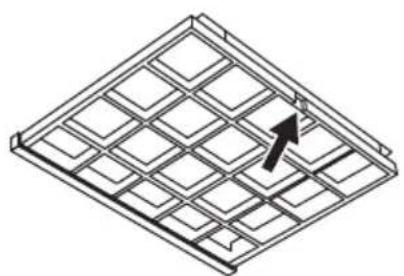

Filtre à charbon

Le temps de saturation du filtre à charbon varie en fonction du type de cuisson et de la régularité du nettoyage du filtre à graisse. Consultez le livret inclus avec l'accessoire.

Avant de procéder à l'entretien, assurez-vous qu'il n'y a pas d'ustensiles de cuisson sur la table de cuisson et que la hotte et la table de cuisson sont déconnectées de l'alimentation électrique.

6.2 Nettoyage du filtre à graisse

Il y a deux filtres à graisse. L'un des filtres est situé en dessous et l'autre à l'avant de l'appareil.

Les filtres sont fixés à l'aide de pinces et de pivots du côté opposé.

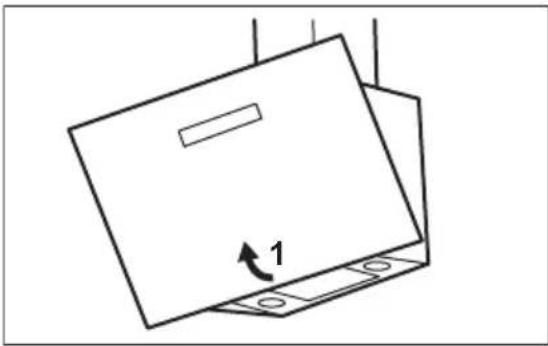

Pour nettoyer le filtre :

1. Tirez sur le couvercle pour l'ouvrir.

1. Appuyez sur le levier de la pince de fixation du filtre, sous la hotte (1).

1. Faites basculer doucement l'avant du filtre vers le bas (2), puis tirez dessus. Répétez les deux premières étapes pour tous les filtres.
2. Nettoyez les filtres à graisse à la main à l'aide d'une éponge avec des détergents non abrasifs ou nettoyez-les au lave-vaisselle. Nous recommandons de nettoyer les filtres à graisse à la main.

Le lave-vaisselle doit être réglé à basse température, sur cycle court. La décoloration du filtre à graisse n'a aucune incidence sur les performances de l'appareil.

1. Pour réinstaller le filtre, suivez les deux premières étapes dans l'ordre inverse. Répétez les étapes pour tous les filtres, si présents.

6.3 Remplacement du filtre à charbon - optionnel

Selon le type, le filtre peut être ou ne peut pas être régénéré. Reportez-vous à la notice livrée avec le filtre.

Pour remplacer le filtre :

1. Retirez les filtres à graisse de l'appareil. Reportez-vous au paragraphe « Nettoyage du filtre à graisse » de ce chapitre.
2. Appuyez sur le bord avant dans l'emplacement vers la partie inférieure du filtre. Inclinez légèrement l'avant du filtre vers le bas. Il y a deux filtres à charbon. L'un des filtres est situé en dessous et l'autre à l'avant de l'appareil.

1. Pour installer un nouveau filtre, suivez la même procédure dans l'ordre inverse.

6.4 Remplacement de l'ampoule

Cet appareil est fourni avec une ampoule LED. Cette pièce peut uniquement être remplacée par un technicien. En cas de dysfonctionnement, reportez-vous au paragraphe « Maintenance » du chapitre « Consignes de sécurité ».

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

7.1 En cas d'anomalie de fonctionnement...

Symptôme Cause probable Solution

Vous ne pouvez pas mettre en fonctionnement l'appareil.	L'appareil n'est pas connecté à une source d'alimentation électrique ou le branchement est incorrect.	Vérifiez que l'appareil est correctement branché à une source d'alimentation électrique.
Vous ne pouvez pas mettre en fonctionnement l'appareil.	Manque d'alimentation électrique.	Vérifiez le fusible ou l'interrupteur principal. Si le fusible ou l'interrupteur continue à faire disjoncter le circuit, contactez un électricien qualifié.

L'éclairage ne fonctionne pas. L'éclairage est défectueux. Contactez un service après-vente agréé.

Symptôme cause probable solution

L'appareil n'absorbe pas assez les vapeurs.

La vitesse du moteur n'est pas adaptée aux vapeurs émises.

Augmentez la vitesse du moteur.

8. Considérations environnementales

Recyclez les matériaux portant le symbole ⚙. Placez l'emballage dans les conteneurs appropriés pour le recycler. Contribuez à la protection de l'environnement et de la santé humaine en recyclant les déchets des appareils électriques et électroniques. Ne

jetez pas les appareils marqués du symbole avec les déchets ménagers. Rapportez ce produit à votre centre de recyclage local ou renseignez-vous auprès de votre mairie.

Concerne la France uniquement :

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
