LFV639K - Köögituulutus ELECTROLUX - Tasuta kasutusjuhend

Mark	Electrolux
Mudel	LFV639K
Toote tüüp	Köögikubu
Paigalduse tüüp	Seinale kinnitatav (väljatõmme või retsirkulatsioon)
Minimaalne kaugus pliidi ja kubu vahel	65 cm
Juhtseadised	Puutepaneel
Mootori kiirused	3 kiirust + ajutine maksimaalne kiirus (8 min)
Breeze funktsioon	Minimaalne kiirus 60 minuti jooksul, automaatne väljalülitumine
Hob2Hood funktsioon	Automaatjuhtimine ühilduva pliidiplaadi kaudu (infrapuna)
Valgustus	LED, sõltumatu
Rasvafilter	Nõudepesumasinas või käsitsi pestav
Söefilter	Vahetatav (valikuline, retsirkulatsioonirežiimis)
Filtri alarm	Rasvafiltri puhastuse meeldetuletus (40 tundi) ja söefiltri vahetuse meeldetuletus (160 tundi)
Elektrivarustus	230 V ~ 50 Hz (Euroopa standard)
Energiatarve	Täpsustamata
Kaitsetase	II klass (topeltisolatsioon)
Müratase	Täpsustamata
Mõõtmed (L x S x K)	Täpsustamata (vt paigaldusjuhendit)
Netokaal	Täpsustamata

Korduma kippuvad küsimused - LFV639K ELECTROLUX

Kuidas lülitada sisse Electrolux LFV639K köögikubu?

Vajutage Sisse/Välja sümbolit (klahv Ⓐ) vähemalt 1 sekundi jooksul. Juhtpaneel on puutetundlik.

Mis on minimaalne kaugus pliidiplaadi ja kubu vahel?

Minimaalne kaugus on 65 cm pliidiplaadi pinna ja kubu alumise osa vahel.

Kuidas puhastada kubu rasvafiltreid?

Eemaldage filtrid, vajutades klambri hooba. Peske neid käsitsi käsna ja mitteabrasiivse pesuvahendiga või nõudepesumasinas madalal temperatuuril lühikese tsükliga. Pärast kuivatamist asetage need tagasi.

Milleks kasutatakse Breeze funktsiooni?

Breeze funktsioon laseb kubu töötada minimaalsel kiirusel 60 minutit, et värskendada õhku pärast toiduvalmistamist, seejärel lülitub see automaatselt välja.

Mida teha, kui valgustus ei tööta?

LED-pirn on integreeritud ja seda saab vahetada ainult volitatud tehnik. Võtke ühendust Electrolux'i müügijärgse teenindusega.

Kuidas aktiveerida filtri alarmi?

Alarm on vaikimisi aktiveeritud. See vilgub iga 40 tunni järel rasvafiltri puhul ja iga 160 tunni järel söefiltri puhul. Lähtestamiseks hoidke teavitusnuppu all 3 sekundit.

Kas kubu saab kasutada retsirkulatsioonirežiimis?

Jah, valikulise söefiltri abil. Aktiveerige söefiltri loendur, puudutades alarmi sümbolit 3 sekundit (ventilaator ja lamp välja lülitatud). Sümbol vilgub üks kord aktiveerimiseks.

Kuidas juhtida kubu pliidiplaadiga?

Hob2Hood funktsioon ühendab ühilduva pliidiplaadi infrapuna kaudu. Kiirus kohandub automaatselt vastavalt poti temperatuurile. Üksikasjade vaatamiseks lugege pliidiplaadi juhendit.

Mida teha, kui kubu ei ime piisavalt?

Kontrollige, kas mootori kiirus on sobiv. Suurendage seda käsitsi või aktiveerige maksimaalne kiirus (klahv Ⓓ), mis töötab 8 minutit enne eelmisele seadistusele naasmist.

Kas kubu on lihtne paigaldada?

Paigaldus peab toimuma kvalifitseeritud spetsialisti poolt. Järgige eraldi kaasasolevat paigaldusjuhendit. Järgige ohutuskaugusi ja elektrinõudeid.

KASUTUSJUHEND LFV639K ELECTROLUX

Tere tulemast Electroluxi kasutajate hulka! Aitäh, et valisite meie seadme.

Nõuandeid, brošüüre, tõrkeotsingu, remondi- ja hooldusteavet leiate:

www.electrolux.com/support

Jäetakse öigus teha muutusi.

SISUKORD

1. OHUTUSTEAVE....78
2. OHUTUSJUHISED....81
3. PAIGALDAMINE....82
4. TOOTE KIRJELDUS....82
5. IGAPÄEVANE KASUTAMINE....83
6. PUHASTAMINE JA HOOLDUS 84
7. TÖRKEOTSING....85
8. KESKKONNAASPEKTID.... 86

1. ⚠OHUTUSTEAVE

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei vastuta kehavigastuste ega varalise kahju eest, mis on tingitud paigaldus- või kasutusnõuete eiramisest. Hoidke kasutusjuhendit kindlas ja kättesaadavas kohas, et saaksite seda vajadusel vaadata.

1.1 Laste ja haavatavate inimeste turvalisus

• Vähemalt 8-aastased ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimete või väheste kogemuste ja teadmistega isikud tohivad seda seadet kasutada järelevalve all või kui neid on õpetatud seadet ohutul viisil kasutama ja mõistma kaasnevaid ohte. Lapsed vanuses kuni 8 aastat ning raske või väga keerulise puudega isikud tuleks hoida seadmest eemal, kui neil ei saa pidevalt silma peal hoida.
• Jälgige, et lapsed ei mängiks seadmega.
• Hoidke pakendimaterjal lastele kättesaamatus kohas ja kõrvaldage see nõuetekohaselt.
• Hoidke lapsed ja lemmikloomad töötavast seadmest eemal.

- Lapsed ei tohi ilma järelvalveta seadet puhastada ega hooldustoiminguid läbi viia.

1.2 Üldine ohutus

- See seade on möeldud koduseks kasutamiseks pliidiplaatide, pliitide ja sarnaste toiduvalmistamisseadmete kohal.

- See seade on ettenähtud kasutamiseks kodumajapidamise siseruumides.

- Seda seadet võib kasutada kontorites, hotellide külalistetubades, hommikusöögiga külalistetubades, talumajapidamistes ja muudes sarnastes majutusruumides, kui selline kasutamine ei ületa (keskmist) kodumajapidamise kasutuskoormust.

- Enne mis tahes hooldustöid ühendage seade vooluvõrgust lahti.

- ETTEVAATUST: Ligipääsetavad osad võivad toiduvalmistamisseadmetega kasutamisel kuumeneda.

- Kasutage ainult seadmega kaasas olevaid kinnituskruvisid, kui neid pole, kasutage paigaldusjuhendis soovitatud kruvisid. Paigaldage seade ohutusse ja sobivasse kohta, mis vastab paigaldusnõuetele.

• HOIATUS: Kui kruvisid või kinnitusseadet juhistekohaselt ei paigaldata, võib see kaasa tuua elektriga seotud ohu.

- Ârge kasutage seadme kinnitamiseks liime.

- Minimaalne vahekaugus pliidipinna (millele asetatakse nõud) ja seadme alumise külje vahel peab olema vähemalt 65 cm, kui seadme või pliidä paigaldusjuhendis ei ole öeldud teisiti.

- Öhu väljalaskmine peab vastama kohalike omavalitsuste eeskirjadele.

- Jälgige, et paigaldatavas ruumis oleks tagatud korralik ventilatsioon, mis takistaks sinna gaasi, muu kütuse või lahtise leegi põlemise tagajärjel tekkivate gaaside imbumist.

- Veenduge, et ventilatsiooniavad ei ole ummistunud ja seadmes kogunenud õhku ei juhita kanalisse, mida

kasutatakse muude seadmete (keskküttesüsteemid, termosifoonid, veesoojendid jne) suitsu ja auru ärajuhtimiseks.

- Kui seade töötab teiste seadmetega, ei tohiks ruumis tekkiv maksimaalne vaakum ületada 0,04 mbar.

- Kui toitejuhe on kahjustatud, laske see elektriohutuse tagamiseks välja vahetada tootja, selle volitatud hoolduskeskuse või vastavat kvalifikatsiooni omava isiku poolt.

- Kui juhtmekomplekt on kahjustatud, tuleb see asendada spetsiaalse juhtmekomplektiga, mis on saadaval tootjalt või tema volitatud hoolduskeskuselt.

- Kui seade on ühendatud otse toiteallikaga, peab elektriseade olema varustatud eraldusseadmega, mis võimaldab seadme kõigil poolustel vooluvõrgust lahti ühendada. Tuleb tagada täielik lahtiühendamine vastavalt ülepinge III kategoorias sätestatud tingimustele. Katkestusvahendid peavad olema juhtmestikuga ühendatud vastavalt juhtmete paigaldamise eeskirjadele.

• Vältige seadme all flambeerimist.

- Ärge kasutage ohtlike või plahvatusohtlike materjalide ja aurude eemaldamiseks.

- Pinnamaterjali kahjustumise ärahoidmiseks puhastage seadet regulaarselt.

- Årge kasutage seadme pinna puhastamiseks aurupuhastit, veepihustit, tugevatoimelisi abrasiivseid puhastusvahendeid ega teravaid metallkaabitsaid. Kasutage ainult neutraalseid pesuaineid.

- Süttimisohu vältimiseks puhastage rasvafiltreid regulaarselt (vähemalt iga 2 kuu järel) ja eemaldage seadmelt rasvasetted.

- Puhastage seadme sisemust lapiga.

2. OHUTUSJUHISED

2.1 Paigaldamine

HOIATUS!

Vigastuse, elektrilöögi, tulekahju, põletuste või seadme kahjustamise oht!

• Seadet tohib paigaldada ainult kvalifitseeritud tehnik.
• Kahjustatud seadet ei tohi paigaldada ega kasutada.
• Järgige seadmega kaasasolevaid paigaldusjuhiseid.
• Kuna seade on raske, olge selle liigutamisel ettevaatlik. Kasutage töökindaid ja kinnisi jalanõusid.
• Enne seadme paigaldamist eemaldage kogu pakend, märgistus ja kaitsekile.
• Ärge suunake väljatõmbeõhku seinasüvendisse, välja arvatud juhul, kui süvend on selleks ette nähtud.

2.2 Elektriühendus

HOIATUS!

Tulekahju- ja elektrilöögioht.

• Köik elektriühendused peab teostama kvalifitseeritud elektrik.
• Kontrollige, kas andmeplaadil olevad elektriandmed vastavad teie kohaliku vooluvõrgu näitajatele.
• Kui sümbol ( ) ole trükitud andmesildile, peab seade olema maandatud.
• Kasutage alati nõuetekohaselt paigaldatud elektriohutut pistikupesa.
  • Vältige elektrijuhtmete sassiminekut.
• Ärge kasutage mitmikpistikuid ega pikenduskaableid.
• Kui seinakontakt logiseb, ärge pange sinna toitepistikut.
• Seadet vooluvõrgust eemaldades ärge tömmake toitekaablist. Võtke alati kinni pistikust.
• Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks ilma tööriistadeta eemaldada.
• Veenduge, et seade on õigesti paigaldatud. Lahtiste või valede

toitekaablite võib kontakt liigselt kuumeneda.

• Ühendage seade paigaldamise lõpus. Veenduge, et pärast paigaldamist on juurdepääs vooluvõrgule.

2.3 Kasutamine

HOIATUS!

Vigastuse, põletuse või elektrilöögioht!

• See seade on ette nähtud ainult toidu valmistamiseks. Ärge kasutage seadet mistahes muul eesmärgil.
• Ärge muutke seadme tehnilisi omadusi.
• Årge kasutage seadet märgade kätega ega veega kokku puutudes.
• Kasutage ainult seadmega kaasnenud tarvikuid.
• Toiduvalmistamisel jälgige, et leegid ega kuumad osad ei puutuks kokku rasva või öliga.
• Ärge kasutage katmata elektrilisi reste.
• Ärge kasutage seadet hoiupinnana.
• Ärge valage vedelikku seadme peale.
• Ärge kasutage suurendusklaase, binoklit ega sarnaseid optilisi seadmeid, et vaadata otse seadme valgustisse.
• Kui seade töötab koos teiste seadmetega, ei tohi maksimaalne tekitatud rõhk ületada 4 Pa (4x10-5 baari).

2.4 Teenused

• Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega. Kasutage ainult originaalvaruosi.
• Teave selles seadmes olevate lampide ja eraldi müüdavate varulampide kohta: Need lambid taluvad ka koduste majapidamisseadmete äärmuslikumaid tingimusi, näiteks temperatuuri, vibratsiooni, niiskust või on mõeldud edastama infot seadme tööoleku kohta. Need pole mõeldud kasutamiseks muudes rakendustes ega sobi ruumide valgustamiseks.

2.5 Körvaldamine

HOIATUS!

Vigastus- või lämbumisoht.

- Seadme nõuetekohase kõrvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest.

• Lahutage seade vooluvõrgust.
- Lõigake elektrijuhe seadme lähedalt läbi ja visake ära.

3. PAIGALDAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

3.1 Paigaldusjuhised

Täieliku teabe saamiseks seadme paigaldamise kohta vaadake eraldi paigaldusjuhendit.

4. TOOTE KIRJELDUS

4.1 Juhtpaneeli ülevaade

Funktsioon Kirjeldus

1	Sisse/välja Lülitab õhupuhasti sisse ja välja.
2	Esimene kiirus Mootor lülitub esimesele kiirusele.
3	Teine kiirus Mootor lülitub teisele kiirusele.
4	Kolmas kiirus Mootor lülitub kolmandale kiirusele.
5	Maksimumkiirus Mootor lülitub maksimumkiirusele.
6	Breeze õhupuhasti töötab madalaimal kiirusel. 60 minuti pärast lülitub seade välja.
7	Hob ^2 Hood Pliidi kaudu õhupuhasti kasutamise funktsiooni indikaator.
8	Filtri märguanne Tuletab meelde, et söefilter tuleb asendada või puhastada ja rasvafil-ter tuleb puhastada.
9	lamp Lülitab valgustuse sisse ja välja.

5. IGAPÄEVANE KASUTAMINE

5.1 Ôhupuhasti kasutamine

Kontrollige soovitatavat kiirust vastavalt alltoodud tabelile.

1 Toidu kuumutamisel kaanetatud potiga.

2 Toidu valmistamisel kaanetatud pottidega mitmel keedualal või põletil, õrn praadimine.

3 Keetmine ja suuremate koguste praadimine ilma kaaneta, toiduvalmistamine mitmel keedualal või põletil.

Keetmine ja suuremate koguste praadimine ilma kaaneta, suur niiskus. 8 minuti pärast lülitub seade uuesti eelmisele sättele.

Värskendab köögiõhku pärast küpsetamist väga madala müratasemega. Seda saab aktiveerida ja deaktiveerida, puudutades sümbolit. See funktsioon lülitub iga 60 minuti järel automaatselt välja. Kasutada ainult pärast küpsetamist.

i

Enne ja pärast toiduvalmistamist on soovitatav jätta õhupuhasti tööle umbes 15 minutiks.

Seadme sisselülitamine

i

Juhtpaneel on sensorväli. Öhupuhasti kasutamiseks puudutage täpselt keskel olevat sümbolit vähemalt 1 sekundi jooksul.

Õhupuhasti kasutamiseks:

1. Lülitage seade sisse, vajutades ①
   Nüüd saate funktsioonid sisse lülitada.
2. Funktsiooni käivitamiseks puudutage sümbolit.

Seadme väljalülitamine

Seadme väljalülitamiseks vajutage uuesti sümbolit Ⓖ

Valgustus

i

Õhupuhasti valgusti on teistest funktsioonidest söltumatu.

Valgustuse sisse- ja väljalülitamine

Toiduvalmistuspinna valgustamiseks puudutage sümbolit

Tulede väljalülitamiseks puudutage ja hoidke sümbolit 3 sekundit.

5.2 Hob2Hood®

See on funktsioon, mis ühendab pliidöhupuhastiga. Nii pliit, kui ka öhupuhasti on varustatud infrapuna signaali edastusseadmega. Ventilaatori pöörlemiskiirus määratakse režiimi seadistuse ja pliidil kuumima keedunõu temperatuuri alusel. Teise võimalusena saate ventilaatorit pliidii abil käsitsi juhtida. Selle funktsiooni saab aktiveerida pliidijuhtpaneelilt.

i

Lisateavet funktsiooni kasutamise kohta leiate pliidi kasutusjuhendist.

5.3 Mootori maksimaalse pöörlemiskiiruse aktiveerimine

Puudutades nuppu ülitub maksimaalne mootorikiirus sisse 8 minutiks. Pärast seda pöördub seade tagasi eelmisele kiirustasemele.

i

Kui funktsioon on sisse lülitatud, ei ole nupu taiendaval puudutamisel mingit mõju.

5.4 Filtri märguanne

Filtri häiresignaal toimib meeldetuletusena rasvafiltri puhastamiseks ja söefiltri vahetamiseks või puhastamiseks, olenevalt selle tüübist. Kui rasvafilter vajab

puhastamist, vilgub Sümbol pidevalt 30 sekundit. Kui söefilter vajab vahetamist või puhastamist, vilgub Sümbol 30 sekundit kaks korda sekundis.

See funktsioon aktiveerub ise pärast rasvafiltri 40 töötundi ja pärast söefiltri 160 töötundi.

Vaadake rasvafiltri puhastuse kohta puhastuse ja hoolduse peatükist.

Lugege söefiltri puhastamise või söefiltri asendamise kohta puhastuse ja hoolduse peatükist.

Funktsiooni loenduri lähtestamiseks määratud ajavahemiku jooksul, vajutage

sümbolit 3 sekundit. Nõuetekohase seadistuse korral sümboli vilkumine peatub.

Söefiltri funktsiooni loendur on vaikimisi inaktiivne. Ringlusrežiimi jaoks peab see olema aktiveeritud.

Söefiltri loenduri aktiveerimiseks või deaktiveerimiseks toimige järgmiselt.

1. Lülitage sisse juhtpaneel.
2. Veenduge, et ventilaator ja valgus on välja lülitatud.
3. Puudutage sümbolit 3 sekundit.
   Funktsioon on aktiveeritud, kui 2ja sümbolid vilguvad ühe korra. Funktsioon on inaktiveeritud, kui 2ja sümbol vilguvad kaks korda.

6. PUHASTAMINE JA HOOLDUS

6.1 Märkused puhastamise kohta

Puhastusvahendid

Ärge kasutage abrasiivseid vahendeid ega harju. Puhastage seadme pinda pehme lapi, sooja vee ning pehmetoimelise pesuvahendiga.

Pärast toiduvalmistamist on möned seadmeosad kuumad. Plekkide vältimiseks laske seadmel enne pu-hastamist jahtuda; kuivatage seda puhta lapi või köö-gipaberiga.

Plekkide eemaldamiseks kasutage pehmetoimelist puhastusvahendit.

Hoidke õhupuhasti puhtana

Puhastage seadet iga kuu, et vältida pinnamaterjali kahjustumist. Puhastage hoolikalt seadme sisemus ja rasvafiltrid rasvast. Toidujääkide kogunemine võib kaasa tuua süttimise. Filtrite puhastamiseks järgige juhiseid, kui filtri teavi- tus on sisse lülitatud. Vt jaotist „lgapäevane kasutami- ne“.

Söefilter

Söefiltri küllastumisaeg muutub söltuvalt toiduvalmistamise tüübist ja rasvafiltri puhastamise regulaarsusest. Vaadake tarvikutega kaasasolevat infolehte.

Enne mistahes hooldustööde alustamist veenduge, et pliidil pole keedunõusid ning õhupuhasti ja pliit on vooluvõrgust lahti ühendatud.

6.2 Rasvafiltri puhastamine

Seal on kaks rasvafiltrit. Üks filter asub seadme allosas ja teine esiosas.

Filtrite paigaldamisel on vastaspoolel kasutatud klambreid ja tihvte.

Filtri puhastamiseks:

1. tömmake katet, et see eemaldada.

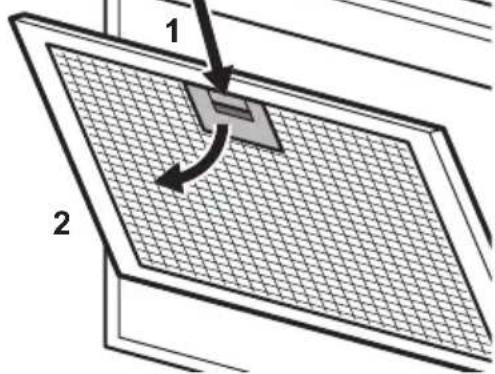

1. Vajutage kinnitusklambri hoidikut, mis asub filtripaneelil õhupuhasti all (1).

1. Kallutage filtri esiosa kergelt allapoole (2), seejärel tömmake.

1. Puhastage rasvafiltreid käsitsi käsna ja mitteabrasiivsete pesuainetega või peske neid nõudepesumasinas. Soovitame rasvafiltreid käsitsi puhastada.

Nõudepesumasin peab olema seatud madalale temperatuurile ja lühikesele tsüklile. Rasvafilter võib värvi muuta, kuid see ei mõjuta seadme toimivust.

1. Filtrite taaspaigaldamiseks teostage kaks esimest toimingut vastupidises järjekorras.

Korrake samme köigi filtrite puhul, kui see on asjakohane.

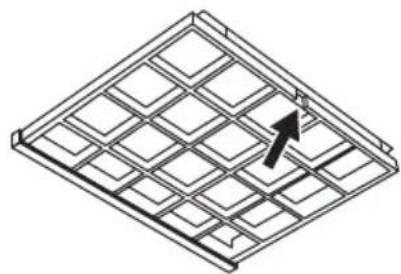

6.3 Söefiltri vahetamine – valikuline

Tüübist söltuvalt on filter kas taastatav või mittetaastatav. Sellekohane teave on filtriga kaasneval infolehel.

Filtri vahetamiseks toimige järgmiselt.

1. Eemaldage seadmelt rasvafiltrid.

Vt selles peatüki jaotist „Rasvafiltri puhastamine“.

1. Vajutage pesas eesmist serva filtri tagumise osa suunas. Kallutage filtri esiosa kergelt allapoole.Seal on kaks söefiltrit. Üks filter asub seadme allosas ja teine esiosas.

1. Filtri paigaldamiseks tehke samad toimingud vastupidises järjekorras.

6.4 Lambi vahetamine

See seade tarnitakse koos LED-lambiga. Selle komponendi tohib välja vahetada ainult tehnik. Mis tahes tõrgete korral vaadake peatüki "Ohutusjuhised" alalõiku "Hooldus".

7. TÖRKEOTSING

HOIATUS!

Vt ohutust käsitlevaid peatükke.

7.1 Mida teha, kui...

Probleem Võimalik põhjus Kõrvaldamise abinõu
Ei saa seadet aktiveerida. Seade ei ole elektrivõrku ühendatud või on valesti ühendatud.		Kontrollige, kas seade on õigesti elektrivõrku ühendatud.
Ei saa seadet aktiveerida. Elektritoite puudumine. Kontrollige kaitset või pealülitit. Kui kaitse või lüliti jätkab vooluahela katkestamist, võtke ühendust kvalifitseeritud elektrikuga.
Valgusti ei põle. Lamp on defektne. Võtke ühendust volitatud teeninduskeskusega.
Seade ei ima aure piisavalt hästi.	Mootori pöörlemiskiirus ei vasta tekkivate aurude ko-gusele.	Suurendage mootori kiirust.

8. KESKKONNAASPEKTID

Ringlussevõttu tuleb saata materjalid, millel on sümbol. Ringlussevõtuks pange pakend vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ning suunake elektri- ja elektroonikaseadmete jäätmed ringlusse. Ärge visake ära seadmeid,

mis on tähistatud sümboliga ✉ majapidamisjäätmete hulka. Viige seade kohalikku jäätmesortimispunkti või pöörduge abi saamiseks kohalikku omavalitsusse.
