LFV639K - кухонная вытяжка ELECTROLUX - Бесплатное руководство пользователя

Бренд	Electrolux
Модель	LFV639K
Тип продукта	Кухонная вытяжка
Тип установки	Настенная (отвод или рециркуляция)
Минимальное расстояние между варочной поверхностью и вытяжкой	65 см
Управление	Сенсорная панель
Скорости двигателя	3 скорости + временная максимальная скорость (8 мин)
Функция Breeze	Минимальная скорость в течение 60 мин, автоматическое отключение
Функция Hob2Hood	Автоматическое управление с помощью совместимой варочной панели (инфракрасное)
Освещение	Светодиодное, независимое
Жировой фильтр	Можно мыть в посудомоечной машине или вручную
Угольный фильтр	Сменный (опционально, в режиме рециркуляции)
Сигнализация фильтра	Напоминание о чистке жирового фильтра (40 ч) и замене угольного фильтра (160 ч)
Электропитание	230 В ~ 50 Гц (стандарт Европы)
Энергопотребление	Не указано
Степень защиты	Класс II (двойная изоляция)
Уровень шума	Не указан
Размеры (Ш x Г x В)	Не указаны (см. инструкцию по установке)
Вес нетто	Не указан

Часто задаваемые вопросы - LFV639K ELECTROLUX

Как включить вытяжку Electrolux LFV639K?

Нажмите на символ Вкл/Выкл (кнопка Ⓐ) не менее 1 секунды. Панель управления сенсорная.

Какое минимальное расстояние между варочной поверхностью и вытяжкой?

Минимальное расстояние составляет 65 см между поверхностью варочной панели и нижней частью вытяжки.

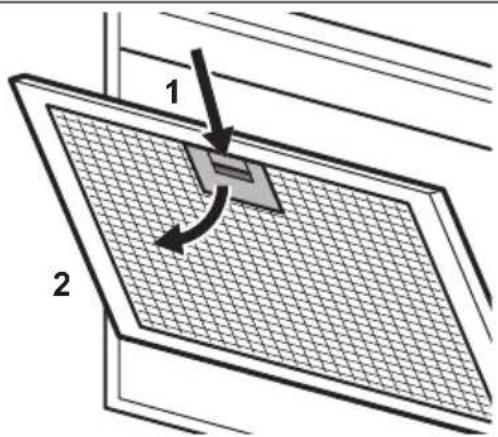

Как чистить жировые фильтры вытяжки?

Снимите фильтры, нажав на рычаг зажима. Вымойте их вручную губкой и неабразивным моющим средством или в посудомоечной машине при низкой температуре на коротком цикле. Установите на место после высыхания.

Для чего нужна функция Breeze?

Функция Breeze заставляет вытяжку работать на минимальной скорости в течение 60 минут для освежения воздуха после приготовления, затем автоматически выключается.

Что делать, если освещение не работает?

Светодиодная лампа встроена и может быть заменена только уполномоченным специалистом. Обратитесь в сервисный центр Electrolux.

Как активировать сигнализацию фильтра?

Сигнализация включена по умолчанию. Она мигает каждые 40 часов для жирового фильтра и каждые 160 часов для угольного фильтра. Для сброса нажмите и удерживайте кнопку уведомления в течение 3 секунд.

Можно ли использовать вытяжку в режиме рециркуляции?

Да, с опциональным угольным фильтром. Активируйте счетчик угольного фильтра, коснувшись символа сигнализации в течение 3 секунд (вентилятор и лампа выключены). Символ мигнет один раз для подтверждения.

Как управлять вытяжкой с помощью варочной панели?

Функция Hob2Hood подключает совместимую варочную панель через инфракрасный порт. Скорость автоматически регулируется в зависимости от температуры посуды. Подробности смотрите в инструкции к варочной панели.

Что делать, если вытяжка недостаточно всасывает?

Убедитесь, что скорость двигателя соответствует условиям. Увеличьте ее вручную или включите максимальную скорость (кнопка Ⓓ), которая работает 8 минут, после чего возвращается к предыдущей настройке.

Легко ли установить вытяжку?

Установка должна выполняться квалифицированным специалистом. Следуйте инструкции по установке, прилагаемой отдельно. Соблюдайте безопасные расстояния и электрические нормы.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LFV639K ELECTROLUX

RU Инструкция по эксплуатации | Кухонная вытяжка 231

- Не фламбирайте под уреда.

Риск от пожар или токов удар.

Вж. глава "Безопасност".

1. Включете уреда, като натиснете бутона ① символа.

Вж. глава "Безопасност".

8. КОРШАФАН ОРТАФА КАТЫСТЫ ЖАФДАЙЛАР

2. БЕЗБЕДНОСНИ УПАТСТВА

2.1 Монтажа

ПРЕДУПРЕДУВАЊЕ!

Проблем Можно причина Решение

Добро пожаловать в Electrolux! Благодарим вас за то, что вы остановили свой выбор на нашем изделии.

Рекомендации по использованию изделия, брошюры, руководство по устранению неисправностей, информацию о техническом обслуживании и ремонте можно найти на странице: www.electrolux.com/support

Право на изменения сохраняется.

СОДЕРЖАНИЕ

1. ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ.... 231
2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ....234
3. УСТАНОВКА....236
4. ОПИСАНИЕ ПРИБОРА.... 236
5. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ.....236
6. УХОД И ОЧИСТКА....238
7. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ.... 240
8. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ..... 240

1. △ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с прилагаемой к нему инструкцией. Изготовитель не несет ответственности за любые травмы или ущерб, возникшие вследствие неправильной установки или эксплуатации. Всегда храните эту инструкцию в безопасном и доступном месте для последующего использования.

1.1 Безопасность детей и лиц с ограниченными возможностями

- Этот прибор может использоваться детьми старше восьми лет и лицами с ограниченными физическими, сенсорными или умственными способностями и с недостаточным опытом или знаниями только при условии нахождения под присмотром лица, отвечающего за их безопасность, или после получения соответствующих инструкций, позволяющих им безопасно эксплуатировать изделие и дающих им

представление об опасности, связанной с его эксплуатацией. Детям младше 8 лет и лицам с ярко выраженными и комплексными нарушениями здоровья запрещается находиться рядом с прибором без постоянного присмотра.

• Дети должны находиться под присмотром для недопущения игр с прибором.
• Храните все упаковочные материалы вне досягаемости детей и утилизируйте их надлежащим образом.
• Не подпускайте детей и домашних животных к прибору во время его работы.
• Очистка и доступное пользователю техническое обслуживание прибора не должны выполняться детьми без присмотра.

1.2 Общая безопасность

• Прибор предназначен для работы над варочными панелями, кухонными плитами и аналогичными приборами для приготовления пищи.
• Данный прибор предназначен для бытового применения в отдельном домохозяйстве.
• Данный прибор можно использовать в офисах, гостиничных номерах, мини-гостиницах типа «ночлег и завтрак», сельских жилых домах и других аналогичных помещениях, где такое использование не превышает (среднего) уровня бытового использования.
  • Перед любым обслуживанием отключите прибор от сети питания.
• ПРЕДУПРЕЖДЕНИЕ. Во время совместной работы с приборами для приготовления пищи доступные для контакта части могут сильно нагреваться.

• Используйте только крепеж, идущий в комплекте с прибором. В случае отсутствия в комплекте крепежа используйте крепеж, рекомендованный в инструкции. Разместите прибор в безопасном месте, отвечающем требованиям установки.

• ВНИМАНИЕ! Неиспользование винтов или фиксирующего устройства в соответствии с данными Инструкциями может привести к поражению электрическим током.

• Не используйте для монтажа прибора клеевые составы.
• Если иное не оговорено в инструкции прибора или духового шкафа, минимальное расстояние между поверхностью варочной панели, на которой находится посуда, и наиболее низкой частью прибора должно составлять не менее 65 см.
• Метод экстракции воздуха должен отвечать требованиям местных норм и положений.
• Обеспечьте хорошую вентиляцию в помещении, где установлен прибор, чтобы избежать обратного притока газов, создаваемого устройствами, в которых происходит сгорание газа или других видов топлива (включая камины).
• Убедитесь, что вентиляционные отверстия не перекрыты, и что отводимый прибором воздух не подается в трубу, используемую для отвода дыма и пара от других приборов (систем центрального отопления, термосифонов, водогреев и т.д.)
• В случае совместной работы с другими приборами максимальное создаваемое в помещении разрежение не должно превышать 0,04 мбар.
• Во избежание несчастного случая, замену поврежденного кабеля питания должен выполнять изготовитель, авторизованный сервисный центр или специалист с аналогичной квалификацией.
• Поврежденный кабель следует заменить на специальный кабель, который можно приобрести у производителя или в авторизованном сервисном центре.
• При подключении прибора непосредственно к электросети необходимо обеспечить наличие устройства, позволяющего отключать прибор от

электросети с разрывом между всеми контактами. Полное размыкание контактов должно отвечать условиям, предусмотренными для случаев перенапряжения категории III. Отсоединение кабеля должно выполняться в соответствии с правилами монтажа.

• Не готовьте под прибором блюда методом фламбирования.
• Не используйте прибор для отвода вредных или взрывоопасных материалов и паров.
• Во избежание повреждения покрытия прибора производите его регулярную очистку мягкой тряпкой.
• Не используйте для очистки поверхности прибора пароочистители, воду под давлением, жесткие абразивные чистящие средства или острые металлические скребки. Используйте только нейтральные моющие средства.
• Производите регулярную (как минимум раз в 2 месяца) очистку жировых фильтров и удаляйте с прибора жировые отложения во избежание риска пожара.
• Для очистки внутренней камеры прибора используйте тряпку.

2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

2.1 Установка

ВНИМАНИЕ!

Существует риск травмы, поражения электрическим током, пожара, получения ожогов или повреждения прибора.

• Установка прибора должна осуществляться только квалифицированным специалистом.
• Не устанавливайте и не подключайте прибор, имеющий повреждения.
• Следуйте инструкциям по установке, входящим в комплект прибора.
• Всегда будьте осторожны при перемещении прибора, поскольку он

тяжелый. Всегда используйте защитные перчатки и закрытую обувь.

• Перед монтажом прибора удалите все элементы упаковки, наклейки и защитную пленку.
- Не встраивайте отводную трубу для воздуха в полость в стене, если только полость не предназначена для этих целей.

2.2 Подключение к электросети

ВНИМАНИЕ!

Существует риск пожара и поражения электрическим током.

• Все электрические подключения должны производиться квалифицированным электриком.
• Убедитесь, что параметры, указанные на табличке с техническими данными, соответствуют характеристикам электросети.
• Если на табличке с техническими данными нет символа (☐), прибор необходимо заземлить.
• Включайте прибор только в правильно установленную электрическую розетку с контактом заземления.
• Не допускайте спутывания электропроводов.
• Не пользуйтесь тройниками и удлинителями.
• Не подключайте прибор к розетке электропитания, если она плохо закреплена или если вилка неплотно входит в розетку.
• Для отключения прибора от электросети не тяните за кабель электропитания. Всегда беритесь за вилку сетевого шнура.
• Детали, защищающие токоведущие или изолированные части прибора, должны быть закреплены так, чтобы их было невозможно удалить без специальных инструментов.
• Убедитесь в правильности установки прибора. Если вилка неплотно или неправильно вставлена в розетку, контакты могут перегреться.
• После завершения установки подключите прибор к сети. При этом убедитесь, что к вилке сетевого кабеля есть свободный доступ.

2.3 Использование

ВНИМАНИЕ!

Существует риск травмы, ожогов и поражения электрическим током.

• Данный прибор предназначен только для приготовления пищи. Используйте прибор строго по назначению.
• Не вносите изменения в конструкцию данного прибора.
• При использовании прибора не касайтесь его мокрыми руками. Не

касайтесь прибора, если на него попала вода.

• Используйте только принадлежности, поставляемые вместе с прибором.
• Во время варки и жарки не допускайте контакта жиров и масел с открытым пламенем и нагретыми предметами.
• Не используйте открытые электрогрили.
• Не используйте электроприбор для хранения каких-либо предметов.
• Не допускайте попадания жидкости на прибор.
• Запрещается смотреть непосредственно на подсветку прибора через лупу, в бинокль или при помощи аналогичных оптических приборов.
• Если прибор работает с другими устройствами, максимальное создаваемое давление не должно превышать 4 Па (4x10-5 бар).

2.4 Сервис

• Для ремонта прибора обратитесь в авторизованный сервисный центр. Применяйте только оригинальные запасные части.
• О лампах внутри прибора и лампах, продаваемых отдельно в качестве запасных частей: данные лампы рассчитаны на работу в бытовых приборах в исключительно сложных температурных, вибрационных и влажностных условиях или предназначены для передачи информации о рабочем состоянии прибора. Они не предназначены для использования в других приборах и не подходят для освещения бытовых помещений.

2.5 Утилизация

ВНИМАНИЕ!

Существует опасность получения травм или удушья.

• Для получения информации о надлежащей утилизации прибора обратитесь в местные муниципальные органы власти.
• Отключите прибор от сети электропитания.

- Обрежьте кабель электропитания как можно ближе к прибору и утилизируйте его.

3. УСТАНОВКА

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

3.1 Инструкции по установке

Полную информацию о монтаже прибора см. в отдельном буклете по установке.

4. ОПИСАНИЕ ПРИБОРА

4.1 Общий вид панели управления

Функция Описание

1	Вкл / Выкл Включение и выключение вытяжки.
2	Первая скорость Двигатель включается на первом уровне скорости.
3	Вторая скорость Двигатель включается на втором уровне скорости.
4	Третья скорость Двигатель включается на третьем уровне скорости.
5	Максимальная скорость Двигатель включается на максимальный уровень скорости.
6	Breeze Вытяжка работает на минимальной скорости. Через 60 минут прибор выключается.
7	Hob ^2 Hood Индикатор функции, позволяющей управлять вытяжкой с варочной панели.
8	Уведомление о замене фильтра Напоминает о необходимости замены или мытья угольного фильтра или очистки жироулавливающего фильтра.
9	Лампа освещения Включение и выключение освещения.

5. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

5.1 Использование вытяжки

Рекомендованные значения скорости приведены в таблице ниже.

1 Разогрев продуктов в посуде, накрытой крышками.

2

Приготовление в посуде, накрытой крышка- ми, на нескольких зонах приготовления или конфорках. Жарка малой интенсивности.

3

Кипячение и жарка большого количества продуктов без крышки, приготовление на нескольких зонах приготовления или конфорках.

Кипячение и жарка большого количества продуктов без крышки, при высокой влажности. Через 8 минут прибор возвращается к предыдущей настройке.

Освежает воздух на кухне после приготовления пищи, работая при этом с очень низким уровнем шума. Можно включить и отключить, коснувшись символа. Функция автоматически отключается через 60 минут. Используйте только после приготовления.

Рекомендуется дать вытяжке поработать около 15 минут перед началом и по окончании приготовления.

Включение прибора

Панель управления является сенсорной зоной. Для включения вытяжки коснитесь и удерживайте символ точно посередине не менее 1 секунды.

Включение вытяжки :

1. Включите прибор, нажав символ ① Теперь можно включить функции.
2. Для включения функции коснитесь символа.

Выключение прибора

Для выключения прибора снова нажмите символ Ⓙ

Освещение

Освещение вытяжки работает независимо от других функций вытяжки.

Включение и выключение освещения

Чтобы включить освещение варочной поверхности, коснитесь символа

Для выключения освещения коснитесь и удерживайте символ в течение 3 секунд.

5.2 Hob2Hood®

Это функция предназначена для соединения варочной панели с вытяжкой. Варочная панель и вытяжка оснащены коммутатором инфракрасных сигналов системы. Скорость вращения вентилятора определяется в зависимости от настроек режима работы и температуры самой горячей посуды на варочной панели. Кроме того, вы можете вручную изменять скоростью работы вентилятора с помощью элементов управления варочной панели. Эту функцию можно включить на панели управления варочной панели.

Более подробную информацию об использовании данной функции см. в руководстве пользователя варочной панели.

5.3 Включение двигателя на максимальной скорости

При касании 🚙️ двигатель на 8 минут переходит в режим максимальной скорости. По истечении данного периода времени прибор возвращается к предыдущей настройке скорости.

Если данная функция включена, дальнейшие касания ✿не приводят к какому-либо результату.

5.4 Уведомление фильтра

Оповещение о состоянии фильтра служит для напоминания о необходимости очистки жироулавливающего фильтра и замены или очистки угольного фильтра в зависимости от его типа. Если необходимо провести очистку жироулавливающего фильтра, символ регулярно мигает в течение 30 секунд. Символ мигает дважды в секунду в течение 30 секунд, если необходимо заменить угольный фильтр или выполнить его очистку.

i

Эта функция включается самостоятельно после 40 часов работы жироулавливающего фильтра и 160 часов работы угольного фильтра.

i

См. раздел «Очистка жироулавливающего фильтра» в главе «Уход и очистка».

i

См. описание процедуры очистки или замены угольного фильтра в главе «Уход и очистка».

Для сброса счетчика функций в период уведомления нажмите символ ⚪️ удерживайте в течение 3 секунд. Символ перестает мигать для правильного сброса.

i

По умолчанию счетчик функций угольного фильтра отключен. Для работы в режиме рециркуляции он должен быть включен.

Включение или выключение счетчика для угольного фильтра:

1. Включите панель управления.
2. Убедитесь, что вентилятор и освещение выключены.
3. Нажмите символ и удерживайте в течение 3 секунд.
   Функция включается, если символы 2 и мигают один раз. Функция выключается, если символы 2 и мигают дважды.

6. УХОД И ОЧИСТКА

6.1 Примечание по очистке

Чистящие средства

Не используйте абразивные моющие средства и щетки.

Поверхность прибора протирайте мягкой тканью, смоченной в теплой воде с моющим средством.

После приготовления некоторые части прибора сильно нагреваются. Во избежание образования пятен необходимо дать прибору остыть и вытереть его насухо чистой тряпкой или бумажными полотенцами.

Очищайте пятна мягким моющим средством.

Держите вытяжку в чистоте.

Во избежание повреждения покрытия прибора раз в месяц производите его очистку. Тщательно очищайте внутренние поверхности и жироулавливающие фильтры от жира. Накопление жира или других отложений может привести к возгоранию. При включении уведомления о фильтре следуйте инструкциям по очистке фильтров. См. главу «Ежедневное использование».

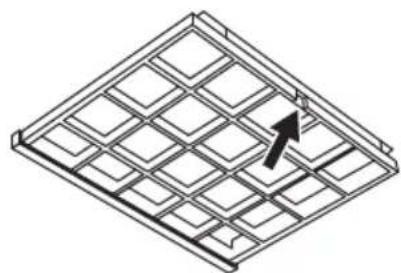

Угольный фильтр

Время насыщения угольного фильтра варьируется в зависимости от вида приготовления и регулярности очистки жироулавливающего фильтра. См. брошюру, прилагаемую к данному аксессуару.

i

Перед выполнением каких-либо работ по техническому обслуживанию убедитесь, что на варочной панели нет посуды и что вытяжка и варочная панель отключены от источника питания.

6.2 Очистка жироулавливающего фильтра

Имеется два жироулавливающих фильтра. Один находится снизу, а второй — на передней части прибора.

Фильтры фиксируются при помощи защелок и шпилек на противоположной стороне.

Очистка фильтра:

1. Для открывания крышки потяните ее.

1. Нажмите на рукоятку фиксирующей защелки на панели фильтра под вытяжкой (1).

1. Немного наклоните переднюю часть фильтра вниз (2), а затем потяните. Повторите первые два действия с другими фильтрами.
2. Очистите жироулавливающие фильтры вручную с помощью губки с

добавлением неабразивного средства для очистки или вымойте их в посудомоечной машине. Очистку жироулавливающих фильтров рекомендуется выполнять вручную.

i

Посудомоечная машина должна быть настроена на низкотемпературную мойку и короткий цикл. Жироулавливающий фильтр может изменить цвет; это не повлияет на производительность прибора.

1. Для установки фильтров на место выполните описанные выше два шага в обратном порядке. Повторите данные шаги со всеми фильтрами, если это применимо.

6.3 Замена угольного фильтра (дополнительно)

i

В зависимости от типа фильтр может быть или не может быть восстановлен. См. инструкцию по применению, прилагаемую к фильтру.

Для замены фильтра:

1. Извлеките из прибора жироулавливающие фильтры.
   См. раздел «Очистка жироулавливающего фильтра» в этой главе.
2. Нажмите на передний край выемки вперед по направлению к нижней части фильтра. Немного наклоните переднюю часть фильтра вниз. В приборе установлено два угольных фильтра. Один находится снизу, а второй — в передней части прибора.

1. Для установки фильтра выполните те же шаги в обратном порядке.

6.4 Замена лампы

В комплект поставки прибора входит светодиодная лампа. Данная деталь

может быть заменена только техническим специалистом. В случае любых неисправностей см. «Сервис» главы «Указания по безопасности».

7. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

7.1 Что делать, если...

Неисправность Возможная причина Способ устранения
Невозможно включить прибор.	Прибор не подключен к электропитанию, или подключение произведено неверно.	Проверьте правильность подключения прибора и наличие напряжение в сети.
Невозможно включить прибор.	Отсутствие электропитания.	Проверьте предохранитель или главный выключатель. Если предохранитель или выключатель продолжают размыкать цепь, обратитесь к квалифицированному электрику.
Лампа не работает. Лампа освещения перегорела.		Обратитесь в авторизованный сервисный центр.
Прибор собирает недостаточное количество испарений.	Скорость работы двигателя недостаточна высока для количества образующихся испарений.	Увеличьте скорость работы двигателя.

8. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Материалы с символом следует сдавать на переработку Поместите элементы упаковки в соответствующие контейнеры для сбора вторичного сырья. Сдавая электрические и электронные приборы на переработку, вы вносите свой вклад в защиту окружающей среды и здоровья человека. Не утилизируйте приборы,

помеченные символом 📄 бытовыми отходами. Прибор следует доставить в место раздельного накопления и сбора отходов потребления или в пункт сбора использованной бытовой техники для последующей утилизации.

Флеке очистите благим детерцентом.

Редовно чистите аспиратор

1. Да бисте вратили филтер на место, следите прва два корака обрнутим редоследом.
