| Márka | Electrolux |
| Modell | LFV639K |
| Terméktípus | Konyhai páraelszívó |
| Beszerelés típusa | Fali (kivezetéses vagy recirkulációs) |
| A főzőlap és a páraelszívó közötti minimális távolság | 65 cm |
| Kezelőszervek | Érintőpanel |
| Motor sebességek | 3 sebesség + ideiglenes maximális sebesség (8 perc) |
| Breeze funkció | Minimális sebesség 60 percig, automatikus kikapcsolás |
| Hob2Hood funkció | Kompatibilis főzőlap általi automatikus vezérlés (infravörös) |
| Világítás | LED, független |
| Zsírszűrő | Mosogatógépben vagy kézzel mosható |
| Aktívszén szűrő | Cserélhető (opcionális, recirkulációs üzemmód esetén) |
| Szűrő riasztás | Zsírszűrő tisztítás (40 óra) és aktívszén szűrő csere (160 óra) emlékeztető |
| Elektromos táplálás | 230 V ~ 50 Hz (európai szabvány) |
| Energiafogyasztás | Nincs megadva |
| Védelmi osztály | II. osztály (kettős szigetelés) |
| Zajszint | Nincs megadva |
| Méretek (Sz x Mé x Ma) | Nincs megadva (lásd a telepítési útmutatót) |
| Nettó tömeg | Nincs megadva |
Gyakran ismételt kérdések - LFV639K ELECTROLUX
Felhasználói kérdések a következőről LFV639K ELECTROLUX
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Páraelszívó PDF formátumban ingyenesen! Találja meg kézikönyvét LFV639K - ELECTROLUX és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. LFV639K márka ELECTROLUX.
HASZNÁLATI ÚTMUTATÓ LFV639K ELECTROLUX
HU Használati útmutató | Konyhai szagelszívó 115
Üdvözöljük az Electrolux honlapján! Köszönjük, hogy a mi készülékünket választotta.

Használattal kapcsolatos tanácsok, prospektusok, hibaelhárítási, szerviz- és javítási információk kérése:
www.electrolux.com/support
A változtatások jogát fenntartjuk.
TARTALOM
- BIZTONSÁGI INFORMÁCIÓK.... 115
- BIZTONSÁGI UTASÍTÁSOK....118
- ÜZEMBE HELYEZÉS....119
- TERMÉKLEÍRÁS....119
- MINDENNAPI HASZNÁLAT....120
- ÁPOLÁS ÉS TISZTÍTÁS.... 121
- HIBAELHÁRÍTÁS....123
- KÖRNYEZETVÉDELMI TUDNIVALÓK....123
1. ⚠BIZTONSÁGI INFORMÁCIÓK
A készülék üzembe helyezése és használata előtt gondosan olvassa el a mellékelt útmutatót. A gyártó nem vállal felelősséget a helytelen beszerelés vagy használat miatt keletkezett sérülésekért és károkért. Az útmutatót tartsa biztonságos és elérhető helyen, hogy szükség esetén mindig a rendelkezésére álljon.
1.1 Gyermekek és kiszolgáltatott személyek biztonsága
- Ezt a készüléket 8 év feletti gyermekek, csökkent fizikai, érzékelési vagy szellemi képességekkel rendelkező felnőttek, illetve megfelelő tudással vagy gyakorlattal nem rendelkező személyek csak felügyelet mellett, vagy abban az esetben használhatják, ha megfelelő oktatást kaptak a készülék biztonságos használatára, és megértik az esetleges veszélyeket. A 8 évesnél fiatalabb gyermekek, illetve a súlyos, komplex fogyatékossággal élő személyek állandó felügyelet nélkül nem tartózkodhatnak a készülék közelében.
- Gondoskodjon a gyermekek felügyeletéről, hogy ne játsszanak a készülékkel.
- Minden csomagolóanyagot tartson távol a gyermekektől, és megfelelően ártalmatlanítsa.
- A gyermekeket és háziállatokat tartsa távol a készüléktől, amikor üzemel.
- Gyermekek felügyelet nélkül nem végezhetnek tisztítási vagy karbantartási tevékenységet a készüléken.
1.2 Általános biztonság
- E készülék főzőlapok, tűzhelyek és hasonló eszközök feletti háztartási használatra készült.
- Ezt a készüléket háztartási célú, beltérben történő használatra tervezték.
- Ez a készülék használható irodákban, szállodai vendégszobákban, panziókban, vendégházakban és más hasonló szálláshelyeken, ahol a használat nem haladja meg a háztartási használat (átlagos) szintjét.
- Bármilyen karbantartás megkezdése előtt válassza le a készüléket az elektromos hálózatról.
- VIGYÁZAT: A főzőkészülékekkel való használat közben a készülék hozzáférhető részei nagyon felforrósodhatnak.
- Kizárólag a készülékhez mellékelt rögzítőcsavarokat használja. Ha nem kapott ilyeneket, akkor az üzembe helyezési útmutatóban javasolt csavarokat alkalmazzon. A készüléket az üzembe helyezési követelményeknek megfelelő, biztonságos helyre telepítse.
- FIGYELEM: A csavarokat vagy rögzítőeszközt a jelen utasításoknak megfelelően szerelje be, nehogy elektromos veszélyhelyzet álljon elő.
- Ne használjon ragasztóanyagokat a készülék rögzítéséhez.
- A főzőlap azon felülete, melyre a főzőedényeket ráhelyezi, és a készülék alsó része közötti távolság legalább 65 cm legyen, hacsak a készülék vagy a főzőlap üzembe helyezési útmutatója mást nem ír elő.
-
A levegő cseréjének a helyi előírásoknak kell megfelelni.
-
Gondoskodjon a készüléknek helyt adó helyiség jó szellőzéséről, hogy elkerülje a gázt vagy más tüzelőanyagokat elégető készülékekből (beleértve a nyílt tüzet is) származó füstgázok visszaáramlását.
- Ügyeljen arra, hogy a szellőzőnyílásokat ne zárja el semmi, és a készülék által szállított levegő ne jusson olyan kéménycsőbe/légcsatornába, mely más készülékek (központi fűtés, termoszifonok, vízmelegítők stb.) füstjének és gözének/párájának elvezetésére szolgál.
- Ha a készülék más készülékekkel egyszerre működik, a helyiségben létrehozott vákuum nem haladhatja meg a 0,04 mbar értéket.
- Ha a tápkábel megsérül, azt a gyártónak vagy a márkaszerviznek vagy más hasonlóan képzett személynek kell kicserélnie, nehogy elektromos veszélyhelyzet álljon elő.
- Ha a kábelkészlet sérült, azt a gyártótól vagy a márkaszerviztől beszerezhető speciális kábelkészletre kell kicserélni.
- Amennyiben a készülék kötésdobozon keresztül közvetlenül csatlakozik az elektromos hálózathoz, az elektromos bekötést olyan eszközzel kell ellátni, mely lehetővé teszi a készülék összes hálózati pólusról történő leválasztását. A teljes leválasztásnak biztosítania kell a túlfeszültség elleni védelem III. kategóriájának való megfelelést. A rögzített kábelezést a bekötési szabályok betartásával el kell látni megszakító eszközökkel.
- Ne használjon nyílt lángot a készülék alatt.
- Ne használja egészségre ártalmas vagy robbanásveszélyes gázok és gőzök elszívására.
- Puha ruhával rendszeresen tisztítsa meg a készüléket, hogy elkerülje a felülete károsodását.
-
Ne használjon göztisztítót, vízsugarat, súrolószert vagy éles fém kaparóeszközt a készülék felületének tisztítására. Csak semleges tisztítószert használjon.
-
A zsírszűrőket rendszeresen tisztítsa (legalább kéthavonként), és távolítsa el a zsírlerakódásokat a készülékről a tűzveszély elkerülése érdekében.
- A készülék belsejének tisztítására kendőt használjon.
2. BIZTONSÁGI UTASÍTÁSOK
2.1 Üzembe helyezés

FIGYELMEZTETÉS!
Személyi sérülés, áramütés, tűz, égési sérülés vagy a készülék károsodásának veszélye áll fenn.
- A készüléket csak képesített személy helyezheti üzembe.
- Ne helyezzen üzembe, és ne is használjon sérült készüléket.
- Tartsa be a készülékhez mellékelt üzembe helyezési útmutatóban foglaltakat.
- A készülék nehéz, ezért legyen körültekintő a mozgatásakor. Mindig használjon munkavédelmi kesztyűt és zárt lábbelit.
- A készülék üzembe helyezése előtt előtt távolítson el minden csomagolóanyagot, reklámcédulát és védőfóliát.
- A készülék által kifúvott levegőt ne vezesse be fali levegőjáratba, hacsak azt nem kifejezetten erre tervezték.
2.2 Elektromos csatlakozás

FIGYELMEZTETÉS!
Tüz- és áramütésveszély.
- Minden elektromos csatlakoztatást szakképzett villanyszerelőnek kell elvégeznie.
- Ellenőrizze, hogy az adattáblán szereplő adatok megfelelnek-e a helyi elektromos hálózat paramétereinek.
- Ha a szimbólum ( )incs feltüntetve a típustáblán, akkor a készüléket földelni kell.
- Mindig megfelelően felszerelt, áramütés ellen védett aljzatot használjon.
-
Ne hagyja, hogy az elektromos vezetékek összegabalyodjanak.
-
Ne használjon hálózati elosztókat és hosszabbító kábeleket.
- Amennyiben a hálózati konnektor rögzítése laza, ne csatlakoztassa a csatlakozódugót hozzá.
- A készülék csatlakozásának bontására, soha ne a hálózati kábelnél fogva húzza ki a csatlakozódugót. A kábelt mindig a csatlakozódugónál fogva húzza ki.
- A feszültség alatt álló és szigetelt alkatrészek érintésvédelmi részeit úgy kell rögzíteni, hogy szerszám nélkül ne lehessen eltávolítani azokat.
- Ellenőrizze, hogy megfelelően van-e üzembe helyezve a készülék. A laza vagy nem megfelelő hálózati kábel miatt a csatlakozás túlságosan felforrósodhat.
- A telepítés végén csatlakoztassa a készüléket. A telepítés után gondoskodjon a hálózati hozzáférésről.
2.3 Használat

FIGYELMEZTETÉS!
Sérülés-, égés- és áramütésveszély.
- A készülék kizárólag ételkészítési célra szolgál. Ne használja egyéb célra a készüléket.
- Ne változtassa meg a készülék műszaki jellemzőit.
- Ne működtesse a készüléket nedves kézzel, vagy amikor az vízzel érintkezik.
- Csak a készülékhez mellékelt tartozékokat használja.
- Zsírral vagy olajjal való sütéskor és főzéskor tartsa azoktól távol a nyílt lángot és a forró tárgyakat.
- Ne használja fedetlenül az elektromos rácsokat.
- Ne használja a készüléket tárolófelületként.
-
Ne öntsön folyadékot a készülékre.
-
Ne nézzen a készülék világításának fényébe nagyítón, távcsövön vagy hasonló optikai eszközön keresztül.
- Ha a készülék más készülékekkel együtt működik, a maximális kialakult nyomás nem haladhatja meg a 4 Pa (4x10-5 bar) értéket.
2.4 Szolgáltatások
- A készülék javítását bízza a márkaszervizre. Csak eredeti pótalkatrészeket használjon.
- A termékben található izzó(k)ra és a külön kapható pótizzókra vonatkozó tudnivalók: Ezek az izzók arra készültek, hogy megfeleljenek a háztartási készülékekben fennálló szélsőséges fizikai feltételeknek, mint például hömérséklet, rezgés, magas
páratartalom, illetve arra használatosak, hogy jelezzék a készülék működési állapotát. Nem alkalmasak egyéb felhasználásra, valamint helyiségek megvilágítására.
2.5 Ártalmatlanítás

FIGYELMEZTETÉS!
Sérülés- vagy fulladásveszély áll fenn.
- A készülék ártalmatlanítására vonatkozó tájékoztatásért lépjen kapcsolatba a helyi hatóságokkal.
- Feszültségmentesítse a készüléket.
- A készülék közelében vágja át a hálózati kábelt, és tegye a hulladékba.
3. ÜZEMBE HELYEZÉS

FIGYELMEZTETÉS!
Lásd a „Biztonság” című fejezetet.
3.1 Beszerelési utasítások

A készülék beszerelésére vonatkozó teljes körü tájékoztatás egy külön szerelési füzetben található.
4. TERMÉKLEÍRÁS
4.1 A kezelőpanel áttekintése

Funkció Leírás
1 Be/Ki A páraelszívó be- és kikapcsolása.
2 Első sebesség A motor az első sebességfokozatba kapcsol.
3 Második sebesség A motor a második sebességfokozatba kapcsol.
4 Harmadik sebesség A motor a harmadik sebességfokozatba kapcsol.
5 Maximális sebesség A motor a maximális sebességfokozatba kapcsol.
| Funkció Leírás | |
| 6 | Breeze A páraelszívó a legalacsonyabb sebességfokozaton működik. 60 perc után a készülék kikapcsol. |
| 7 | Hob ^2 Hood A páraelszívót a főzőlapról vezérlő funkció visszajelzője. |
| 8 | Szűrőre vonatkozó figyelmezte- tés A figyelmeztetés emlékeztet a szénszűrő cseréjének vagy tisztításá- nak, valamint a zsírszűrő tisztításának esedékességére. |
| 9 | Lámpa A fények be- és kikapcsolása. |
5. MINDENNAPI HASZNÁLAT
5.1 A páraelszívó használata
Keresse meg a javasolt sebességfokozatot az alábbi táblázat alapján.
| 1 | Étel felmelegítése, lefedett edényekkel való főzés. |
| 2 | Főzés több főzőzónán vagy égön lefedett edényekkel, kímélő sütés zsiradékban. |
| 3 | Forralás és nagy mennyiségű étel sütése zsi-radékban fedő nélkül, főzés több főzőzónán vagy égön. |
| Forralás és nagy mennyiségű étel sütése zsi-radékban fedő nélkül, magas páratartalom. 8 perc elteltével a készülék visszatér az előző beállításhoz. | |
| Nagyon alacsony zajszint mellett, főzést követően, felfrissíti a konyha levegőjét. A szimbólum megérintésével be- és kikapcsolható. A funkció 60 perc elteltével automatikusan ki-kapcsol. Csak a főzés befejezése után használja. |

A főzés előtt és után javasolt a páraelszívót további kb. 15 percig működni hagyni.
A készülék bekapcsolása

A kezelőpanel érzékelőmezőkből áll. A páraelszívó használatához érintse meg a szimbólumot pontosan középen legalább 1 másodpercig.
A páraelszívó üzemeltetése:
- Kapcsolja be a készüléket a szimbólumot.
Ekkor bekapcsolhatja a funkciókat. - A funkció bekapcsolásához érintse meg a szimbólumot.
A készülék kikapcsolása
A készülék kikapcsolásához nyomja meg ismét a szimbólumot.
Világítás

A páraelszívó világítása a páraelszívó többi funkciójától függetlenül működik.
A világítás be- és kikapcsolása
A főzőfelület megvilágításához érintse meg a szimbólumot.
A lámpák kikapcsolásához érintse meg és tartsa lenyomva a szimbólumot 3 másodpercig.
5.2 Hob2Hood®
Ez egy olyan funkció, amely összekapcsolja a főzőlapot egy páraelszívóval. Mind a főzőlap, mind a páraelszívó infravörös jelkommunikátorral van felszerelve. A ventilátor sebességét az üzemmód beállítása és a főzőlapon lévő legmelegebb főzőedény hőmérséklete határozza meg. Másik lehetőségként manuálisan is vezérelheti a ventilátort a főzőlap használatával. Ez a funkció a főzőlap kezelőpaneljéről kapcsolható be.
i
A funkció használatára vonatkozó további tájékoztatásért lapozza fel a főzőlap használati utasítását.
5.3 A maximális motorsebesség bekapcsolása
Ha megérinti a gombot, a maximális motorsebesség 8 percig működik. Az idő letelte után a készülék visszatér az előző sebesség-beállításhoz.
i
Amikor a funkció be van kapcsolva, a további megérintése nincs semmilyen hatással.
5.4 Szüröre vonatkozó figyelmeztetés
A szüröre vonatkozó riasztás emlékezteti a zsírszűrő tisztítására, valamint a szénszűrő cseréjére vagy tisztítására, annak típusától függően. A szimbólum 30 másodpercig rendszeresen villog, ha a zsírszűrő tisztítása szükséges. A szimbólum másodpercenként kétszer villog 30 másodpercig, ha a szénszűrőt ki kell cserélni vagy meg kell tisztítani.
i
A funkció a zsírszűrő esetében 40 óra, a szénszűrő esetében 160 óra üzemidő után önmagától bekapcsol.
i
Olvassa el a zsírszűrő tisztítására vonatkozó szakaszt az Ápolás és tisztítás c. fejezetben.
i
Olvassa el a szénszűrő tisztítására vagy cseréjére vonatkozó szakaszt az Ápolás és tisztítás c. fejezetben.
A funkció számlálójának az értesítési időszakban történő visszaállításához érintse meg a ☐ szimbólumot 3 másodpercig. A szimbólum villogása a helyes visszaállításnál megszűnik.
i
A funkció számlálója a szénszűrő esetében alapértelmezés szerint ki van kapcsolva. A recirkulációs módhoz aktiválni kell.
A számláló be- vagy kikapcsolása szénszűrő esetén:
- Kapcsolja be a kezelőpanelt.
- Ellenőrizze, hogy a ventilátor és a világítás ki van-e kapcsolva.
- Érintse meg a szimbólumot 3 másodpercig.
A funkció akkor kapcsol be, ha a 2
szimbólum és a szimbólum egyszer villog.
A funkció kikapcsol, ha a 2 szimbólum, és a szimbólum kétszer villog.
6. ÁPOLÁS ÉS TISZTÍTÁS
6.1 Megjegyzések a tisztítással kapcsolatban
Tisztítószerek
Ne használjon dörzsölő hatású tisztítószert és súrolókefét.
A készülék felületét meleg vizes és enyhe mosogató- szeres puha ruhával tisztítsa meg.
Főzés után a készülék egyes részei forróvá válhatnak. Az elszennyeződés megakadályozására hűtse le a készüléket, majd szárítsa meg tiszta kendővel vagy papírtörlővel.
A szennyeződéseket enyhe mosogatószerrel távolít-sa el.
Tartsa tisztán a páraelszívót.
Havonta tisztítsa meg a készüléket, hogy elkerülje a felület károsodását.
A készülék belsejét és a zsírszűrőket körültekintően tisztítsa meg a zsiradéktól. A lerakódott zsír vagy egyéb maradvány tüzet okozhat.
Kövesse a szűrők tisztításával kapcsolatos utasításokat, ha a szűrőre vonatkozó figyelmeztetés megjelenik. Olvassa el a „Napi használat” című fejezetet.
Szénszűrő
A szénszűrő telítődésének időtartama a főzés módjától és a zsírszűrő tisztításának gyakoriságától függ. Lásd a tartozékhoz mellékelt tájékoztatót.
i
Bármilyen karbantartás előtt győződjön meg arról, hogy nincs főzőedény a főzőlapon, és hogy a páraelszívó és a főzőlap le van választva az elektromos hálózatról.
6.2 A zsírszűrő tisztítása
Két zsírszűrő van. Az egyik a készülék alján, a másik a készülék elején helyezkedik el.
A szűrőket az ellenkező oldalon kapcsok és pálcák tartják a helyükön.
A szűrő tisztítása:
- Kinyitáshoz húzza meg a burkolatot.

- Nyomja meg a rögzítőkapocs fogantyúját a páraelszívó alján levő szűrőpanelen (1).

- Kissé billentse le a szűrő elejét (2), majd húzza ki.
Ismételje meg az első két lépést az összes szűrönél.
- Tisztítsa meg a zsírszűrőket kézzel és egy szivacs segítségével és nem súroló tisztítószerrel, vagy használjon mosogatógépet. Javasoljuk a zsírszűrők kézi tisztítását.
i
A mosogatógépen alacsony hőmérsékletet és rövid ciklust állítson be.
A zsírszűrő elszíneződhet, azonban ez nem befolyásolja a készülék teljesítményét.
- A szűrők visszaszereléséhez fordított sorrendben végezze el az első két lépést. Amennyiben szükséges, ismételje meg a lépéseket az összes szűrönél.

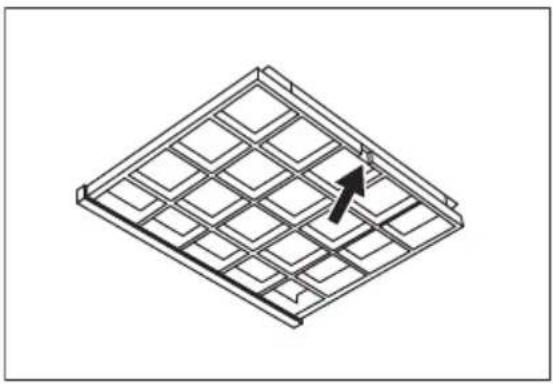

6.3 A szénszűrő cseréje - opcionális

i
Típustól függően a szűrő lehet regenerálható vagy sem. Lásd a szűrőhöz mellékelt tájékoztatót.
A szűrő cseréje:
-
Távolítsa el a zsírszűrőket a készülékből. Lásd „A zsírszűrő tisztítása” c. szakaszt a jelen fejezetben.
-
Nyomja az elülső élt a nyílásba, a szűrő alsó része felé. Enyhén döntse lefelé a szűrő elejét. Két szénszűrő van. Az egyik a készülék alján, a másik a készülék elején helyezkedik el.

- A szűrő beszereléséhez fordított sorrendben végezze el ugyanezeket a lépéseket.
6.4 A lámpa cseréje
A készülék LED lámpával rendelkezik. Ezt az alkatrészt kizárólag szakember cserélheti ki. Hibás működés esetén olvassa el a „Szerviz” című szakaszt a „Biztonsági utasítások” c. fejezetben.
7. HIBAELHÁRÍTÁS

FIGYELMEZTETÉS!
Lásd a „Biztonság” című fejezetet.
7.1 Mi a teendő, ha...
| Probléma Lehetséges ok Megoldás | ||
| A készüléket nem lehet bekap-csolni. | A készülék nincs csatlakoz-tatva az elektromos háló-zathoz, vagy csatlakoztatá-sa nem megfelelő. | Ellenőrizze, hogy a készülék megfelelően van-e csatlakoztatva az elektromos hálózathoz. |
| A készüléket nem lehet bekap-csolni. | Elektromos tápellátás hiá-nya. | Ellenőrizze a biztosítékot vagy a főkapcsolót. Ha a biztosíték vagy a kapcsoló továbbra is megszakítja az áramkört, forduljon szakképzett villanyszerelő-höz. |
| A lámpa nem működik. A lámpa hibás. Vegye fel a kapcsolatot egy hivatalos szervizzel. | ||
| A készülék nem szív el elegen-dő párát. | A motor sebessége nem elegendő a pára mennyisé-géhez viszonyítva. | Növelje a motor sebességét. |
8. KÖRNYEZETVÉDELMI TUDNIVALÓK
Hasznosítsa újra a szimbólummal ellátott anyagokat A csomagolást az újrahasznosítás érdekében tegye a megfelelő konténerekbe. Segítsen a környezet és az emberi egészség védelmében az elektromos és elektronikus készülékek hulladékának újrahasznosításával. Ne dobja ki a
szimbólummal ellátott készülékeket a háztartási hulladékkal. Juttassa el a terméket a helyi újrahasznosító létesítménybe, vagy vegye fel a kapcsolatot a helyi önkormányzati szervvel.
