ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ LFV639K ELECTROLUX

КК Қолдану туралы нұсқаулары | Пештің сорғыш қондырғысы 145

Electrolux компаниясына кош келдініз! Кұрылғымызды таңдағаныңызға ракмет.

Пайдалану туралы ақпаратты, кітапшаларды, ақаулықты жою құралы, қызмет көрсету және жәндеу туралы ақпаратты мына жерден алыңыз:

www.electrolux.com/support

Өндіруші ескертусіз өзгеріс енгізу құқығына не.

МАЗМУНЫ

1. КАУІПСІЗДІК ТУРАЛЫ АҚПАРАТ 145
2. КАУІПСІЗДІК ТУРАЛЫ НУСКАУЛАР.....148
3. OPHATY....149
4. ОНИМ СИПАТТАМАСЫ.....149
5. КУНДЕЛІКТІ ПАЙДАЛАНУ.... 150
6. КУТУ ЖЭНЕ ТАЗАЛАУ....152
7. АКАУЛЫКТАРДЫ ЖОЮ.... 153
8. КОРШАФАН ОРТАФА КАТЫСТЫ ЖАФДАЙЛАР....153

Бүл құрылғыны орнату және пайдалану алдында бірге жеткізілген нұсқауларды мұқият оқып шығыңыз. Дұрыс орнатпау немесе пайдаланбау нәтижесінде орын алған жақақаттарға немесе зақымға өндіруші жауапты емес. Нұсқауларды болашақта анықтама алу үшін әрқашан қауіпсіз және қолжетімді жерде сақтаңыз.

1.1 Балалар мен әлсіз адамдардың қауіпсіздігі

• Бүл құрылғыны 8 жастан асқан балалар мен дене, сезім не ақыл-ой қабілеттері шектеулі не тәжірибесі аз адамдар өз қауіпсіздігін қамтамасыз ететін адамның қадағалауы не құрылғыны қауіпсіз қолдану бойынша берген нұсқауына сүйеніп, дұрыс қолданбау салдарын түсінсе, онда қолдануына болады. 8 жасқа толмаған балалар мен мүмкіндіктері өте шектеулі мүгедек адамдарды басқалар қадағаламаған жағдайда құрылғыдан алыс ұстау керек.

- Арнайы колданба аркылы балалардың кұрылғымен.

• Барлық орам материалдарын балалардан алыс ұстап, қоқыска тиісті түрде тастау керек.
• Кұрылғы жұмыс істеп түрғанда, балалар мен үй жануарларын алыс ұстаңыз.
• Балалар құрылғыны жөндеу және тазалау жұмыстарын бақылаусыз орындамауы керек.

1.2 Жалпы қауіпсіздік

• Бүл құрылғы үйде пештердің, тағам пісіргіштердің және сол тәрізді басқа да пісіру құралдарының үстіне орналастырып қолдануға арналған.
• Бул кұрылғы ішкі ортада бір отбасының тұрмыстық пайдалануына арналған.
• Бул кұрылғыны кеңселерде, қонақүй бөлмелерінде, төсек пен таңғы ас берілетін қонақ бөлмелерінде, ферма үйлерінде және мұндай пайдалану (орташа) түрмыстық пайдалану деңгейлерінен аспайтын басқа ұқсас түрғын жайда пайдалануға болады.
• Кандай да бір жәндеу жұмысын орындар алдында құрылғыны куат көзінен ажыратыңыз.
• САКТЫК ЕСКЕРТУ: Алмалы бөлшектерді пісіру кұрылғыларымен бірге пайдаланғанда ысып кетуі мүмкін.
• Кұрылғымен бірге жеткізілген бекіту бұрандаларын ғана қолданыңыз, егер жеткізілмесе, орнату нұсқауларында ұсынылған бұрандаларды пайдаланыңыз. Құрылғыны орнату талаптарына сәйкес ыңғайлы және қауіпсіз жөрге орнатыңыз.
• ЕСКЕРТУ: Бұрандалар немесе бекіту құрылғысы осы нұсқауларға сәйкес орнатылмаса, ток соғу қауіптеріне әкелуі мүмкін.
  • Кұрылғыны бекіту үшін желімдерді пайдаланбаңыз.
• Табалар қойылған пештің беті мен құрылғының төменгі бөлігіне дейінгі ең аз қашықтық, пешке немесе құрылғыға арналған орнату нұсқауларында өзгеше көрсетілмесе, кем дегенде 65 см болуға тиіс.

- Ауаны шығару жөргілікті нормативтік актілердің талаптарына сәйкес келуі керек.

- Газ немесе баска жанармай қолданатын құрылғылардан, сонымен қатар ашық оттан бөлінетін газдар бөлмеге қайта кірмес үшін, құрылғы орнатылған бөлменің жақсы желдетілуін қамтамасыз етіңіз.

- Желдету саңылауларының бітеліп қалмағанын және құрылғы жинаған ауа басқа құрылғылардан келетін түтін мен буды тартатын жүйеге (орталықтан жылыту жүйелері, термосифондар, су жылытқыштар және т.б.) тасымалданбағанын тексеріңіз.

• Кұрылғы басқа құрылғылармен бірге іске қосылғанда, бөлмедегі ең үлкен вакуум 0,04 мбар-дан аспау керек.

- Егер куат сымы зақымдалса, ток соғу қаупін болдырмау үшін, оны өндіруші немесе оның үәкілетті қызмет көрсету орталығы не сол сияқты білікті маман ауыстыруы тиіс.

- Егер сым жинағы зақымдалса, оны өндірушіден немесе оның уәкілетті қызмет көрсету орталығынан алуға болатын арнайы сым жинағына ауыстыру керек.

- Кұрылғы куат көзіне тура қосылған болса, құрылғыны электр желісінің барлық полюстерінен ажыратуға мүмкіндік беретін түйықтағыш құрылғымен жабдықталуы керек. Тоқтан толық айыру жұмыстарын Ⅲ-ші асқын кернеу санатында көрсетілген жағдайларға сай іске асыру керек. Ажырату құралын сымдарды өткізу ережелеріне сай бекітілген сымдарға біріктіру керек.

- Кұрылғының астына фламбе тәсілімен ас пісіруге болмайды.

- Қауіпті немесе жарылғыш материалдарды және буларды пайдаланбаныз.

- Кұрылғының бетіндегі материалдың сапасы түспес үшін жұмсақ шуберекпен мезгіл-мезгіл тазалаңыз.

- Кұрылғының бетін тазалау үшін бумен тазалау құралын, сулы спрейді, қатты жеміргіш заттарды немесе өткір

темір құралдарды пайдаланбаңыз. Бейтарап жуғыш заттарды ғана қолданыңыз.

• Өрт шықпас үшін май жинайтын сүзгілерді (кемінде 2 айда бір рет) және құрылғыға жиналған майларды тазалаңыз.
  • Кұрылғының ішін шүберекпен тазалаңыз.

2. ҚАУІПСІЗДІК ТУРАЛЫ НЎСҚАУЛАР

2.1 Орнату

АБАЙЛАНЫЗ!

Жаракат алу, электр қатері, күйіп қалу, өрт қаупі, құрылғыны бүлдіріп алу қаупі бар.

• Осы кұрылғыны тек білікті маман ғана орнатуға тиіс.
• Булінген құрылғыны орнатпаңыз немесе іске қоспаңыз.
• Кұрылғымен бірге жеткізілген орнату нұсқауларын орындаңыз.
• Кұрылғы ауыр болғандықтан, орнынан жылжытқан кезде әрқашан абай болыңыз. Әрқашан қауіпсіздік қолғабы мен бітеу аяқ киім киіңіз.
• Кұрылғыны орнатпас бұрын барлық орам материалдарын, жапсырмасын және қорғаныш үлдірін алыңыз.
• Ауа тартқыш құрылғыны, егер қабырға орнатуға арнайы рүқсат берілмесе, онда орнатпаңыз.

2.2 Электр тогына косу

АБАЙЛАНЫЗ!

Өрт және электр қатеріне ұшырау қаупі бар.

• Электртоғына қосу жұмыстарының барлығын білікті электрші ғана іске асыруы керек.

• Техникалық ақпарат тақтасындағы параметрлердің негізгі қуатпен жабдықтау желісіндегі электр параметрлеріне сәйкес келетініне көз жеткізіңіз.

• Егер таңба ( ) зауыттық тактайшада басылмаса, кұрылғыны жерге түйықтау керек.

• Эркашан дұрыс орнатылған, сокқыға төзімді розетканы қолданыңыз.
• Электр сымдарының оратылуына жол бермеңіз.
• Көп тармақты адаптер мен үзартқыш сымды қолданбаңыз.
• Егер розетка бекітілмеген болса, ашаны жалғамаңыз.
• Кұрылғыны ажырату үшін электр сымынан тартпаңыз. Өрдайым қорек ашаны қолмен тартып шығарыңыз.
• Ток жүріп түрған және гидроизоляциясы бар бөлшектерді электр қатерінен қорғау үшін құралсыз алынбайтын етіп мықтап орнату керек.
• Курылғы дұрыс орнатылғанын тексеріңіз. Бос және қате электр желісінің кабелі ағытпаны қатты қыздырып жіберүі мүмкін.
• Курылғыны орнату соңында қосыңыз. Орнатып болғаннан кейін желінің қол жететін жерде түрганына көз жеткізіңіз.

2.3 Пайдалану

АБАЙЛАНЫЗ!

Жаракат алу, күйіп қалу және ток соғу қаупі бар.

• Бүл тек тағам пісіруге арналған құрылғы. Құрылғыны басқа мақсатта пайдалануға болмайды.
• Бул кұрылғының техникалық сипаттамасын өзгертпеціз.

• Кұрылғыны дымқыл қолдармен немесе суға тиіп түрғанда пайдалануға болмайды.

• Тек құрылғымен бірге қамтамасыз етілген аксессуарларды ғана пайдаланыңыз.
  • Тамакты тоңмайға немесе майға пісіріп, күырғанда қызған заттарды немесе оттың жалының алыс ұстаңыз.

• Ашык электр грильдерін пайдаланбаныз.
• Кұрылғыны сақтау орны үшін пайдаланбаңыз.
  • Күрылғыға сүйықтықты төгіп алмаңыз.
• Кұрылғының жарығына тікелей қарау үшін үлкейткіш әйнекті, дүрбіні немесе басқа да оптикалық құралдарды пайдаланбаңыз.
• Егер кұрылғы басқа кұрылғылармен жұмыс істесе, ең көп түзілетін қысым 4 Па (4x10–5 бар) шамасынан аспауы керек.

2.4 Сервис

- Кұрылғыны жөндеу үшін үәкілетті қызмет көрсету орталығына хабарласыңыз. Тек ғана фирмалық қосалқы бөлшектерді қолданыңыз.

- Осы өнімнің ішіндегі шам(дар) мен шамдардың қосалқы бөлшектері жеке сатылады: Бүл шамдар температура, діріл, ылғалдылық сияқты төтенше физикалық жағдайларға тұрмыстық құрылғылардың қарсы тұруына немесе құрылғының жұмыс жағдайы туралы сигнал беруге арналған. Олар басқа қолданбаларда пайдалануға арналмаған және тұрғын үйлерді жарықтандыруға сәйкес көлмейді.

2.5 Коңыска тастау

АБАЙЛАНЫЗ!

Жаракат алу немесе түншығу қаупі бар.

• Кұрылғыны утилизациялау жолы туралы акпарат алу үшін муниципалды органға хабарласыңыз.
• Кұрылғыны электр желісінен ажыратыңыз.
• Курылғыға жақын орналасқан электр кабелін кесіп, утилизациялаңыз.

3. OPHATY

АБАЙЛАНЫЗ!

Қауіпсіздік тарауларын қараңыз.

3.1 Орнату нускаулары

Құрылғыны орнату туралы толық ақпарат алу үшін жеке ұсынылған орнату кітапшасын қараңыз.

4. ОНИМ СИПАТТАМАСЫ

Косулы/Өшірулі Ауа тартқышты қосады және өшіреді.

Функция Сипаттамасы
2	Бірінші жылдамдық Мотор бірінші жылдамдық деңгейіне ауысады.
3	Екінші жылдамдық Мотор екінші жылдамдық деңгейіне ауысады.
4	Ушінші жылдамдық Мотор үшінші жылдамдық деңгейіне ауысады.
5	Максималды жылдамдық Мотор максималды жылдамдық деңгейіне ауысады.
6	Демалу Ауа тартқыш құрал ең төменгі жылдамдықта жұмыс істейді. 60 минуттан кейін құрылғы сөнеді.
7	Ноб2Hood Ауа тартқыш құралды пештен басқару функциясының индикаторы.
8	Сүзгі туралы хабарландыру Көмір сүзгісін ауыстыру не тазалау және май сүзгісін тазалау қажет екенін еске салады.
9	Шам Шамдарды қосады және өшіреді.

5. КУНДЕЛІКТІ ПАЙДАЛАНУ

Төмендегі кестеге сәйкес ұсынылған жылдамдықты тексеріңіз.

1	Тамакты жылытқанда, қақпақ жабылған ыдысты қолданып пісіргенде.
2	Бірнеше пісіру аймактарында немесе оттықтарда қақпағы жабық ыдыста тамақ пісіргенде, баппен құырғанда.
3	Көп мөлшердегі тағамдарды қақпақсыз қайнатқанда және құырғанда, бірнеше пісіру аймағында немесе оттықтарда пісіргенде.
	Улкен мөлшердегі тағамдарды қақпақсыз қайнатқанда және құырғанда, ылғалдылық көп. 8 минуттан кейін құрылғы алдыңғы параметрге қайта оралады.
	Пісіргеннен кейін асүйдегі ауаны өте төмен шу деңгейінде тазартады. Оны таңбаны түрту арқылы белсендіруге және өшіруге болады. Функция 60 минуттан кейін автоматты түрде сөнеді. Тек пісіруден кейін пайдаланыңыз.

Тағамды пісіруге дейін және кейін ауа тартқышты шамамен 15 минут қосып қоюға кеңес беріледі.

Кұрылғыны белсендіру

i

Баскару панелі — сенсорлық өріс. Түтін тартқышты пайдалану үшін, тура ортасындағы таңбаны кемінде 1 секунд бойы түртіңіз.

Ауа тарткыш ашык болған кезде:

1. Күрылғыны қосу үшін таңбасын түртіңіз.
   Енді функцияларды белсендіре аласыз.
2. Функцияны белсендіру үшін таңбаны түртіңіз.

Курылғыны сөндіру

Кұрылғыны сөндіру үшін Ⓐтаңбасын қайта басыңыз.

Жарыктандыру

i

Ауа тартқыштың шамы басқа ауа тартқыш функцияларынан тәуелсіз жұмыс істейді.

Жарыктандыруды белсендіру және өшіру

Пісіру бетін жарыктандыру үшін таңбасын түртіңіз.

Шамдарды өшіру үшін ғаңбасын 3 секунд басып тұрыңыз.

5.2 Hob2Hood®

Бүл — плитаны ауа тартқышқа жалғайтын функция. Плита да, ауа тартқыш та инфрақызыл сигнал коммуникаторымен жабдықталған. Желдеткіш жылдамдығы режим параметріне және плитадағы ең ыстық ыдыстың температурасына байланысты анықталады. Немесе желдеткішті плитаны пайдаланып қолмен басқаруға болады. Бүл функцияны плитаның басқару тактасынан қосуға болады.

Функцияны пайдалануға қатысты толық ақпаратты поитаның пайдаланушы нұсқаулығынан қараңыз.

5.3 Мотордың ең көп жылдамдығын белсендіру

туймесін басқанда, қозғалтқыштың ең жоғарғы жылдамдығы 8 минуттың ішінде жұмыс істей бастайды. Осы уақыттан кейін, құрылғы алдыңғы жылдамдық параметріне оралады.

Функция іске қосылғанда, 🌐 түймесін қайта түрткен жағдайда ешқандай өзгеріс болмайды.

5.4 Сүзгі туралы хабарландыру

Сүзгі дабылы май сүзгісін тазалау және оның түріне байланысты көмір сүзгісін ауыстыру немесе тазалау туралы ескерту ретінде қызмет етеді. Май сүзгісін тазалау керек болса, ғаңбасы 30 секунд бойы

жүйелі түрде жыпылықтайды. Көмір сүзгісін ауыстыру немесе тазалау керек болса, таңбасы 30 секунд бойы секундына екі рет жыпылықтайды.

Май сүзгісін 40 сағат бойы пайдаланудан кейін және көмір сүзгісін 160 сағат бойы пайдаланудан кейін осы функция тәуелсіз түрде белсендіріледі.

«Күту және тазалау» тарауындағы «Май сүзгісін тазалау» тармағын қараңыз.

Күтім мен тазалау тарауында көмір сүзгісін тазалау немесе көмір сүзгісін ауыстыру туралы қараңыз.

Хабарландыру кезеңінде функция есептегішін қайта орнату үшін 🌐таңбасын 3 секунд түртіңіз. Егер дұрыс қайта орнатылса, таңбаның жыпылықтауы токтайды.

Эдепкі бойынша, көмір сүзгісінің функция есептегіші өшірулі болады. Қайта айналдыру режимі үшін ол белсендірілген болуы керек.

Көмір сүзгісінің есептегішін белсендіру немесе өшіру:

1. Баскару панелін қосыңыз.
2. Желдеткіш пен шам өшірілгенін тексеріңіз.
3. таңбасын 3 секунд түртіңіз.
   Егер 2 және таңбасы бір рет жыпылықтаса, функция белсендірілді. Егер 2 және таңбасы екі рет жыпылықтаса, функция ажыратылады.

6.1 Тазалау туралы ескертпелер

Жуғыш заттар

Абразивті жуғыш заттарды және щеткаларды пайдаланбаңыз.

Кұрылғының бетін жұмсақ шүберекпен, жылы сумен және жұмсақ жұғыш затпен тазалаңыз.

Эзірлеуден кейін құрылғының кейбір бөліктері қызуы мүмкін. Дақтарды болдырмау үшін құрылғыны салқындатып, таза шүберекпен немесе қағаз сүлгілермен құргату керек.

Дактарды жумсақ жуғыш затпен тазалаңыз.

Тутін шығарғышты таза ұстаңыз

Құрылғының бетіндегі материалдың сапасы темендемеуі үшін ұрылғыны ай сайын тазалап тұрыңыз.

Ішіндегі және май сүзгілеріндегі майды муқият тазалаңыз. Жиналған май немесе басқа қалдық өртке әкелуі мүмкін.

Сүзгі туралы хабарландыру қосулы кезде сүзгілерді тазалау туралы нұсқауларды орындаңыз. «Күнделікті пайдалану» тарауын қараңыз.

Kəmɪp cγzrgici

Көмір сүзгісінің толу уақыты тағам пісірудің түрі мен май сүзгісінің қаншалықты жиі тазаланғанына байланысты болады. Аксессуармен бірге берілетін кітапшаны қараңыз.

i

Кез келген техникалық қызмет көрсетуді орындау алдында, плитада ыдыс жоқ екеніне және ауа тартқыш пен плитаның қуат көзінен ажыратылғанына көз жеткізіңіз.

6.2 Май сүзгісін тазалау

Екі май сүзгісі бар. Біреуі құрылғының астында және екіншісі алдыңғы жағында орналаскан.

Сүзгілерді орнату үшін қарама-қарсы жақтарында қыскыштар мен қадауштар пайдаланылған.

Сүзгіні тазалау үшін:

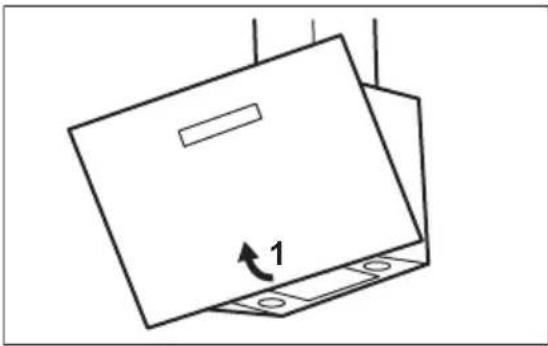

1. Ашу үшін қақпақты тартыңыз.

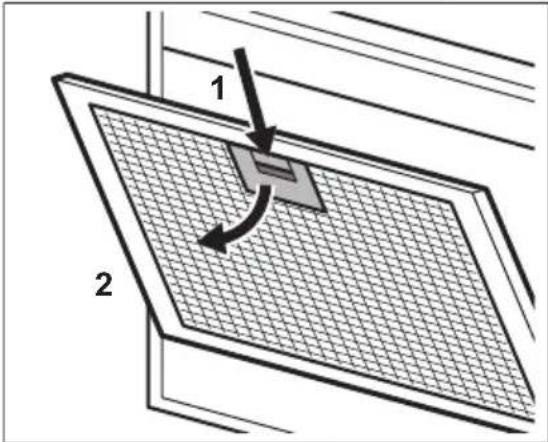

1. Ауа тарткыш құралдың астындағы сүзгі панеліндегі бекіту қыскышының ұстағышын басыңыз (1).

1 2

1. Сүзгінің алдыңғы жағын төмен қарай аздап еңкейтіңіз (2), содан кейін тартыңыз.

Барлық сүзгілер үшін алғашқы екі қадамды қайталаңыз.

1. Май сүзгілерін жеміргіш емес жуғыш заттарды және губканы қолданып қолмен тазалаңыз немесе оларды ыдыс жуғыш машинада тазалаңыз. Май сүзгілерін қолмен тазалауды ұсынамыз.

i

Ыдыс жуғыш машинада төмен температураны және қыска циклді орнату керек. Май сүзгісінің түсі өзгеруі мүмкін, бүл құрылғының жұмыс істеуіне әсер етпейді.

1. Сүзгіні қайта орнына қою үшін алғашқы екі қадамды керісінше орынданыз. Қажет болса, барлық сүзгілер үшін қадамдарды қайталаныз.

6.3 Көмір сүзгісін ауыстыру - міндетті емес 📂

Түріне байланысты сүзгі қалпына келтірілуі не келтірілмеуі мүмкін. Сүзгімен бірге берілген парақшаны қараңыз.

Сүзгіні ауыстыру үшін:

1. Май сүзгілерін құрылғыдан шығарып алыңыз.
   Осы тараудағы «Май сүзгілерін тазалау» бөлімін қараңыз.

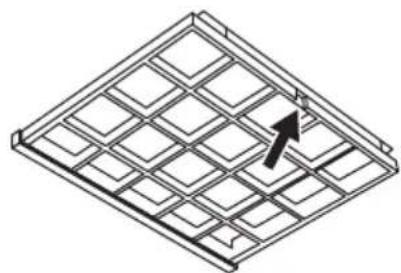

2. Слоттағы алдыңғы жиекті сүзгінің төменгі бөлігіне қарай басыңыз. Сүзгінің алдыңғы жағын төмен қарай аздап еңкейтіңіз.Екі көмір сүзгісі бар. Біреуі құрылғының астында және екіншісі алдыңғы жағында орналасқан.

1. Сузгіні орнату үшін осы қадамдарды керісінше орындаңыз.

6.4 Шамды ауыстыру

Кұрылғы LED шамымен жабдықталған. Бүл бөлікті техник ғана ауыстырады. Ақаулық орын алған жағдайда "Қауіпсіздік нұсқаулары" тарауындағы "Қызмет көрсету" бөлімін қараңыз.

7. АКАУЛЫКТАРДЫ ЖОЮ

АБАЙЛАНЫЗ!

Қауіпсіздік тарауларын қараңыз.

7.1 Мына жағдайда не істеу керек...

Мәселе Ьіктимал себебі Шешім
Құрылғыны белсендіру мүмкін емес.	Құрылғы куат көзіне қосылған жоқ немесе теріс қосылған.	Құрылғының электр жүйесіне дұрыс қосылғанын тексеріңіз.
Құрылғыны белсендіру мүмкін емес.	Қуат көзінің болмауы. Сақтандырғышты немесе негізгі қосқышты тексеріңіз. Сақтандырғыш немесе қосқыш тізбекті үзуді жалғастырса, білікті электрикке хабарласыңыз.
Шам жұмыс істемей түр. Шамда ақау бар. Уәкілетті қызмет көрсету орталығына хабарласыңыз.
Құрылғы буды жеткілікті түрде тартпайды.	Қозғалтқыш жылдамдығы пайда болған буларға сәйкес келмейді.	Мотордың жылдамдығын арттырыңыз.

Таңбасы бар қайта өнделетін материалдар 🌐. Қаптаманы қайта өндеу үшін оны тиісті контейнерлерге салыңыз. Электрлік және

электрондык жабдыктардың қалдығын қайта өндеу арқылы қоршаған ортаны және адам денсаулығын қорғауға

улесіңізді қосыңыз. «Сызылған себет»

таңбасымен белгіленген жабдыктарды

бірге утилизациялауға болмайды. Өнімді

жергілікті қайта өндеу бөліміне қайтарыңыз немесе муниципалды мекемеге хабарласыңыз.
