| Marque | Campbell Hausfeld |
| Modèle | TL050101AV |
| Type de produit | Clé à cliquet pneumatique |
| Pression d'opération | 621 kPa (90 psi) |
| Débit d'air | 70,8 L/min @ 6,2 bar |
| Arrivée d'air | 1/4 po NPT femelle |
| Entraînement | 9,5 mm (3/8 po) carré |
| Capacité de boulon | 9,5 mm (3/8 po) |
| Poids | 1,13 kg |
| Type d'engrenage | Planétaire à 3 galets tendeurs |
| Sens de rotation | Inverseur (marche avant/arrière) |
| Graissage | Huile pour outil pneumatique (ISO 32) avant et après chaque usage |
| Entretien | Nettoyage régulier, vérification des joints toriques, utilisation de pièces de rechange autorisées |
| Sécurité | Porter lunettes et protection auditive, débrancher l'air avant entretien, ne pas utiliser de gaz inflammable |
| Garantie | 1 an pour usage domestique, 90 jours pour usage commercial |
| Réparabilité | Pièces détachées disponibles, réparation par personnel qualifié uniquement |
| Accessoires recommandés | Tuyau d'air 9,5 mm (3/8 po) I.D., régulateur 0-862 kPa |
FOIRE AUX QUESTIONS - TL050101AV Campbell Hausfeld
Questions des utilisateurs sur TL050101AV Campbell Hausfeld
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Clé à cliquet au format PDF gratuitement ! Retrouvez votre notice TL050101AV - Campbell Hausfeld et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TL050101AV de la marque Campbell Hausfeld.
MODE D'EMPLOI TL050101AV Campbell Hausfeld
Voir la Garantie à la page 8-Fr pour de l'information importante sur l'utilisation commerciale de ce produit.
Instructions d'Utilisation AT0510, TL0501
Veuillez lire et conserver ces instructions. Lire attentivement avant de commencer à assembler, installer, faire fonctionner ou entretenir l'appareil décrit. Protégez-vous et les autres en observant toutes les informations sur la sécurité. Négliger d'appliquer ces instructions peut résulter en des blessures corporelles et/ou en des dommages matériels ! Conserver ces instructions pour références ultérieures.
Table des matières
Description 1-Fr
Déballage 1-Fr
Directives de sécurité..... 1-Fr
Importantes instructions de sécurité.... 1-Fr
Pièces détachées et fiches techniques mécanisme de l'outil.... 2-Fr
Mode d'emploi 4-Fr
Graissage 4-Fr
Branchement recommandé..... 4-Fr
Mode d'opération..... 5-Fr
Instructions de maintenance de l'utilisateur.... 5-Fr
Guide de dépannage 6-Fr
Garantie limitée 8-Fr
Description
Les rochets sont des outils pneumatiques conçus pour enlever et installer les bougies d'allumage et différentes pièces de moteurs telles que les pompes à eau, radiateurs, etc. Les utiliser dans les endroits restreints là où les outils à main sont encombrants.
Déballage
Dès que l'appareil est déballé, l'inspecter attentivement pour tout signe de dommages en transit. S'assurer de resserrer tous les raccords, boulons, etc. avant de le mettre en service.
Directives de sécurité
Ce manuel contient de l'information très importante qui est fournie pour la SÉCURITÉ et pour ÉVITER LES PROBLÈMES D'ÉQUIPEMENT. Rechercher les symboles suivants pour cette information.
DANGER
Danger une situation
hasardeuse imminente qui RÉSULTERA en perte de vie ou blessures graves.
Avertissement
Avertissement indique une
situation hasardeuse potentielle qui PEUT résulter en perte de vie ou blessures graves.
Attention
Attention indique une
situation hasardeuse potentielle qui PEUT résulter en blessures.
l'information
importante pour éviter le dommage de l'équipement.
REMARQUE : L'information qui exige une attention spéciale.
Instructions portant sur un RISQUE d'incendie, un CHOC électrique ou des blessures aux personnes
Ce manuel contient des informations concernant la sécurité, le fonctionnement et l'entretien. Contacter votre représentant Campbell Hausfeld si vous avez des questions.
En utilisant les avertissement
outils, il faut
suivre les précautions de base, y compris ce qui suit :
Indique Modèles AT0510 et TL0501
Trouver le numéro de modèle et le code date sur le chargeur de l'outil et inscrire plus bas :
N° du Modèle : ____
Code de date : ____
Conserver ces numéros comme référence.
Avertissement
Ce produit peut vous exposer à des produits chimiques incluant le plomb, connus par l'état de la Californie comme pouvant causer le cancer, des anomalies congénitales ou d'autres troubles de la reproduction. Pour plus d'informations, rendez-vous sur le site www.P65Warnings.ca.gov.
Avertissement
Vous pouvez créer de la poussière en coupant,
ponçant, perçant ou meulant les matériaux tels que le bois, la peinture, le métal, le béton, le ciment ou autre maçonnerie. Cette poussière contient souvent des produits chimiques reconnus pour causer le cancer, les déformations congénitales ou autres problèmes de la reproduction. Porter de l'équipement de protection.
MÉMENTO: Gardez votre preuve datée d'achat afin de la garantie! Joignez-la à ce manuel ou classez-la dans un dossier pour plus de sécurité.
Généralité :
a. Pour réduire les risques de chocs électriques, d'incendie ou de blessures aux personnes, lire toutes les instructions avant d'utiliser l'outil.
b. Se familiariser avec ce produit, ses commandes et son utilisation. Suivez toutes les instructions. Contacter votre représentant Campbell Hausfeld si vous avez des questions.
c. Seules les personnes familières avec ces règles d'utilisation sans danger devraient utiliser cette unité.
AIRE de travail
a. Garder l'aire de travail propre et bien éclairée. Les établis encombrés et les coins sombres augmentent les risques de chocs électriques,
d'incendie et de blessures aux personnes.
b. Ne pas faire fonctionner l'outil dans une atmosphère explosive comme en présence de liquides, gaz ou poussières inflammables. L'outil peut produire des étincelles menant à une inflammation de poussières ou de fumées. c. Garder les spectateurs, les enfants et les visiteurs loin en utilisant l'outil. Les distractions peuvent faire perdre le contrôle de l'outil.
Sécurité personnelle
a. Rester vigilant. Il faut regarder ce que vous faites et utiliser son sens commun en faisant fonctionner un outil. Ne pas faire fonctionner l'appareil si vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention en faisant fonctionner l'outil augmente le risque de blessures. b. Il faut s'habiller correctement. Ne pas porter de bijoux ou de vêtements amples. Attacher les cheveux longs. Garder les cheveux, les vêtements et les gants loin des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs augmentent le risque de blessures si quelque chose se prend dans les pièces mobiles. c. Éviter tout démarrage accidentel. S'assurer que l'interrupteur est en position d'arrêt (off) avant de
brancher à l'alimentation d'air. Ne pas transporter l'outil avec le doigt sur l'interrupteur ni brancher l'outil à l'alimentation d'air avec l'interrupteur en marche.
e. Ne pas trop se pencher. Garder bon pied et bon équilibre en tout temps. Ceci permet d'avoir un meilleur contrôle de l'outil dans les situations imprévues.
d. Retirer les clés à ouverture fixe ou les clés d'ajustement avant de mettre l'outil en marche. Une clé ou une clé à ouverture fixe installée sur une pièce mobile de l'outil pourrait mener à une blessure.
f. Utiliser l'équipement de sécurité. Il faut utiliser un masque antipoussières, des souliers de sécurité antidérapants et un casque de protection appropriés pour les conditions en cours.
g. Toujours porter une protection pour les yeux.
h. Toujours porter une protection auditive en utilisant l'outil. Toute exposition prolongée à des bruits de forte intensité pourrait
provoquer une perte auditive.
i. Ne pas attacher le boyau d'air ou l'outil à votre corps. Fixer le boyau à la structure pour réduire le risque de perte d'équilibre si le boyau se déplace.

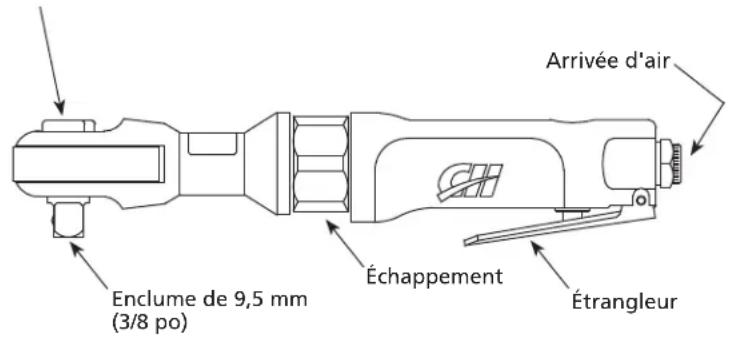

Pression d'opération..... 621 kPa
Type d'engrenage.... Planétaire 3 galets tendeurs
Capacité de boulon... 9.5 mm (3/8 po)
Arrivée d'air..... 1/4 po NPT (Femelle)
Taille de tuyau min.... 9.5 mm (3/8 po)
Entraînement... 9.5 mm (3/8 po) carré
Poids 1,13 kg
Cadran de marche avant/arrière
DANGER
Toujours s'équilibrer
pendant la manipulation ou l'utilisation de l'outil.
Attention
Éviter l'outil pour une
Période de temps prolongée. Cesser d'utiliser l'outil si l'on ressent des douleurs dans les mains ou dans les bras.
j. Tenir l'outil par une surface de prise isolée en effectuant le travail lorsque l'outil pourrait entrer en contact avec un câblage caché. Un contact avec un fil « sous tension » rendra les pièces de métal exposées de l'outil « sous tension » et produira un choc pour l'opérateur. k. Éviter tout contact avec les surfaces mises à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il y a un risque accru de choc électrique si votre corps est mis à la terre. l. Vérifier la pièce de travail pour éviter le contact avec un câblage caché. Vérifier minutieusement la pièce de travail pour tout câblage caché possible avant de la travailler. Le contact avec un câblage sous tension donnera un choc électrique à l'opérateur. m. Ne jamais diriger un outil pneumatique vers soi ni vers une autre personne afin d'éviter tout risque de blessure grave. n. Ne pas mettre les mains près de ni sous les pièces mobiles.
Utilisation et entretien de l'outil
a. Utiliser des pinces ou tout autre moyen pratique pour fixer et supporter le travail à une plate-forme stable. Tenir le travail de la main ou contre le corps est instable et pourrait mener à une perte de contrôle. b. Ne pas forcer l'outil. Utiliser le bon outil pour l'application. Le bon outil effectuera le meilleur travail sécuritaire au rythme pour lequel il a été conçu. c. Ne pas utiliser l'outil si l'interrupteur ne met pas l'outil en marche ou ne
L'arrête pas. Tout outil qui ne peut pas être contrôlé par l'interrupteur est dangereux et doit être réparé. bien
d. AVERTISSEMENT Débrancher l'outil de la source d'air avant tout ajustement, entretien de l'outil, déblocages, avant de quitter l'aire de travail, de charger ou de décharger l'outil. De telles mesures de précautions réduisent le risque de blessures. e. Ranger l'outil lorsqu'il n'est pas utilisé hors de portée des enfants et autres personnes non formées. Un outil est dangereux dans les mains d'utilisateurs non formés. f. Il faut entretenir l'outil avec soin. Gardez un outil de coupe tranchant et propre. Un outil bien entretenu aux bords de coupe tranchants est moins susceptible de bloquer et est plus facile à contrôler. g. Vérifier pour tout signe de mauvais alignement ou grippage de pièces mobiles, bris de pièces et toute autre condition qui pourrait affecter le fonctionnement de l'outil. Si l'outil est endommagé, le réparer avant de l'utiliser. De nombreux accidents sont causés par des outils mal entretenus. Il y a un risque d'éclatement si l'outil est endommagé. h. Utiliser seulement des accessoires identifiés par le fabricant pour le modèle précis d'outil. Utiliser un accessoire non prévu pour une utilisation avec le modèle précis d'outil augmente le risque de blessures pour les personnes. i. Choisir un système d'activation de l'outil approprié en tenant compte de l'application de travail prévue pour l'outil.
DANGER
jamais
utiliser de l'essence ni les fluides inflammables pour le nettoyage de l'outil. Ne jamais utiliser l'outil près d'un liquide ou gaz inflammable. Une étincelle peut allumer les vapeurs et causer une explosion qui peut résulter en perte de vie ou blessures graves personnelles.
pression du
système avant d'essayer d'installer, réviser, déplacer le produit ou de procéder à son entretien.
Avertissement
Toujours
débrancher
Débrancher l'outil de la source de courant en votre absence, en effectuant des réparations ou son entretien, en débloquant l'appareil ou en le déplaçant ailleurs.
Avertissement
Toujours un raccord ou
un tuyau de raccord sur ou près de l'outil afin que tout air comprimé de l'outil soit déchargé au moment où l'on débranche le raccord ou le boyau. Ne pas utiliser un clapet ni autre raccord qui permet que l'air reste dans l'outil. Cela peut entraîner des blessures graves ou mortelles.
Avertissement
Ne transporter
l'outil par le tuyau à air. Ne jamais tirer sur le tuyau pour déplacer l'outil ou le compresseur. Garder le tuyau à air à l'écart de la chaleur, l'huile et les objets pointus. Remplacer les tuyaux endommagés, faibles ou usés. Sinon, il y a risque de blessures personnelles ou de dommage à l'outil.
Avertissement
Ne pas utiliser l'outil ni permettre qu'une autre personne l'utilise si les
avertissements ou les étiquettes d'avertissement situés sur le chargeur et corps de l'outil ne sont pas lisibles.
Ne pas échapper avertissement
ni jeter l'outil
car ceci peut causer du dommage le rendant dangereux à utiliser. Si l'outil s'est fait échappé ou jeté, l'examiner soigneusement afin de déterminer s'il est courbé, fendu ou s'il y a des fuites ou pièces détachées endommagées. ARRÊTER et réparer avant d'utiliser, sinon, il y a risque de blessures graves.
la pression
maximum de service de l'outil pneumatique (621 kPa). Cela risquerait de réduire la durée de service.
j. Ne pas dépasser la pression nominale de tout élément du système. Une pression de service maximale de 621 kPa est jaugée à la prise d'air de l'outil pendant son fonctionnement. Il est nécessaire de compenser pour la perte de pression entre le compresseur et l'outil au compresseur. k. Ne pas appuyer sur la gâchette lors du branchement du tuyau d'alimentation en air. l. Ne jamais appuyer sur la gâchette de l'outil tant qu'il n'y a pas contact avec l'objet de travail. Les accessoires
Importantes instructions de sécurité (suite)
doivent être bien fixés pour éviter tout risque de blessure grave.
Nettoyer vérifier tous
les tuyaux et raccords avant de brancher l'outil au compresseur d'air. Remplacer les tuyaux ou les raccords endommagés ou usés, sinon, le rendement et la durabilité de l'outil seront affectés.
a. Tout le travail d'entretien et de réparation doit être effectué seulement par un personnel de réparation qualifié. b. En réparant ou faisant l'entretien d'un outil, utiliser seulement des pièces de rechange identiques. Utiliser seulement des pièces autorisées. c. Utiliser seulement les lubrifiants fournis avec l'outil ou spécifiés par le fabricant.
de modifications
à l'outil sans d'abord obtenir une approbation écrite de Campbell Hausfeld. N'utilisez pas d'outil si les écrans ou protecteurs ont été enlevés ou altérés. Ne pas utiliser l'outil comme marteau. Cela peut entraîner des blessures ou endommager l'appareil.
SOURCE d'air
a. Ne jamais brancher à une source d'air pouvant dépasser 1379 kPa (200 lb/po²). Une surpression de l'outil peut mener à un éclatement, une opération anormale, un bris de l'outil ou de graves blessures. Utiliser seulement de l'air comprimé propre, sec, contrôlé à une pression nominale ou dans la plage de pression nominale tel qu'indiqué sur l'outil. Toujours vérifier avant d'utiliser l'outil que la source
d'air est ajustée à la pression d'air nominale ou dans la plage de pression d'air nominale.
b. Ne jamais utiliser d'oxygène, de dioxyde de carbone, de gaz combustible ou tout gaz en bouteille comme source d'air de l'outil. De tels gaz peut exploser et provoquer de graves blessures.
DANGER
Ne pas
utiliser comme source d'alimentation tout type de gaz réactif, y compris, mais sans s'y limiter, de l'oxygène et des gaz combustibles. Utiliser seulement de l'air comprimé filtré, lubrifié et réglé. Utiliser un gaz réactif au lieu d'air comprimé pourrait faire exploser l'outil, ce qui pourrait provoquer des blessures graves voire la mort.
DANGER
Utiliser
seulement une source d'air comprimé à pression pour limiter la pression d'air fournie à l'outil. La pression contrôlée ne doit pas dépasser 621 kPa. S'il y a une défaillance du régulateur, la pression livrée à l'outil ne doit pas dépasser 1 379 kPa. L'outil pourrait exploser, ce qui pourrait mener à la mort ou à des blessures graves.
Graissage
L'utilisateur est responsable du graissage correct. Un graissage incorrect de l'outil pneumatique raccourcira de façon spectaculaire sa durée de service et annulera la garantie.
Attention
Cet pneumatique
requiert un graissage avant le premier usage et avant et après chaque usage subséquent.
Les outils pneumatiques requièrent le graissage pendant toute leur durée de service. L'huile pour outils pneumatiques est recommandée parce qu'elle nettoie, graisse et empêche la rouille en une étape. Veuillez utiliser l'huile ST127001AV pour l'outil pneumatique ou une huile équivalente de grade ISO 32.
Avertissement
Après graissage d'un
outil pneumatique, de l'huile s'écoulera de l'orifice de sortie lors des quelques premières secondes de fonctionnement. Pour éviter tout risque de blessure grave, recouvrir cet orifice d'un torchon avant d'alimenter en air comprimé.
- Déconnecter l'outil de la source d'air.
- Inversez l'outil.
- En appuyant sur la gâchette, appliquez 5 - 10 baisses d'huile dans l'arrivée d'air.
- Brancher l'outil pneumatique à l'alimentation en air et couvrir l'orifice de sortie avec un torchon. Faire fonctionner l'outil pneumatique pendant 7 à 10 secondes. De l'huile s'écoulera de l'orifice de sortie lorsque l'outil est alimenté en air.
Branchement recommandé
Le branchement recommandé est illustré ci-dessous.
- Le compresseur d'air doit conserver un minimum de 414 kPa pendant l'utilisation de l'outil. L'alimentation d'air peut réduire la puissance et peut affecter l'efficacité de l'enfoncement.
outil. Un graisseur peut être utilisé pour fournir la circulation d'huile à travers l'outil. Un filtre peut être utilisé p
Branchement Recommandé
Mode d'emploi (suite)
les matières liquides et solides qui peuvent encrasser les pièces internes de l'outil.
- Toujours utiliser des tuyaux d'admission d'air d'une pression nominale minimum égale ou plus grande que la pression de la source d'alimentation si un régulateur cesse de fonctionner correctement ou de 1 379 kPa, selon la pression la plus élevée. Utiliser un tuyau d'air de 6,4 mm (1/4 po) pour les longueurs jusqu'à 15 m (50 pieds). Utiliser les tuyaux d'air de 9,5 mm (3/8 po) pour 15 m ou plus.
- Utiliser un régulateur de pression sur le compresseur avec une pression de service de 0 kPa - 862 kPa. Un régulateur de pression est indispensable pour maintenir la pression de service de l'outil entre 414 kPa et 621 kPa.
Mode d'opération
Pour enlever les écrous, tourner l'inverseur de sens de rotation vers la droite. Pour les installer, le tourner vers la gauche. Faire l'inverse si le filetage est à gauche. Ne pas trop serrer les écrous.
Lors du serrage, avertissement
ne pas serrer les
écrous et boulons comme on le fait généralement avec une clé à main. Cela risque d'endommager l'outil en cassant les pièces du mécanisme de rochet.
Avertissement
L'utilisation tuyau fléchi
sert à éviter le déclenchement accidentel de la gâchette de l'outil quand l'air pressurisé est branché au système.
Aussi, la vibration de l'outil peut causer l'usure prématurée des connecteurs rapides.
L'utilisation de raccords ou tuyaux d'air trop petits peut créer une chute de pression et réduire la puissance de l'outil. Un raccord de 3/8 po de diamètre intérieur avec filetage 1/4 po NPT est recommandé. La plupart des compresseurs sont livrés avec un tuyau court de 1/4 po de diamètre intérieur. Pour obtenir un bon rendement et une meilleure fonctionnalité, utiliser un tuyau de 3/8 po de diamètre intérieur. Les tuyaux de plus de 15,24 m de long doivent avoir un diamètre intérieur de 1/2 po.
REMARQUE: Il n'est pas recommandé de monter un coupleur rapide entre l'outil pneumatique et l'amorce (fléchie) du tuyau.
Avertissement
transporter un
Outil en le tenant par le tuyau ni tirer sur celui-ci pour déplacer l'outil ou un compresseur. Garder les tuyaux à l'écart de la chaleur, de l'huile et des bords tranchants. Remplacer tout tuyau endommagé, peu robuste ou usé.
Support technique
Pour de l'information sur le fonctionnement ou la réparation de ce produit, veuillez visiter le www.campbellhausfeld.com
Réparation d'outils
Seul un personnel qualifié doit réparer l'outil en utilisant seulement des accessoires d'autres pièces de rechange Campbell Hausfeld, ou des pièces et accessoires qui fonctionnent de manière équivalente.
Méthode d'assemblage pour les JOINTS d'étanchéité
Les pièces internes doivent être nettoyées et graissées pendant la réparation d'un outil. Utiliser le Parker O-lube ou l'équivalent sur tous les joints toriques. Chaque joint torique doit être enrobé avec du O-lube avant l'assemblage. Utiliser un peu d'huile sur toutes les surfaces mouvantes et pivots. Après le remontage, ajouter quelques gouttes d'huile sans détergent 30W ou l'équivalent à travers la canalisation d'air avant de faire l'essai.
Rangement
L'outil pneumatique doit être graissé avant l'entreposage. Suivre les instructions de graissage du moteur pneumatique, à l'exception de l'étape 4. Ne faire tourner l'outil pneumatique que pendant 2 à 3 secondes, au lieu de 7 à 10 secondes parce qu'il requiert plus d'huile pour l'entreposage.
jamais
Guide de Dépannage AVERTISSEMENT Cesser d'utiliser immédiatement l'outil si l'un des problèmes suivants apparaît. Toutes réparations doivent être effectuées par un Technicien Qualifié ou par un Centre de Service Autorisé.
| Problème Cause Solution | ||
| L’outil tourne trop lentement ou ne fonctionne pas | 1. Présence de grenaille ou de gomme dans l’outil. | 1. Rincer l’outil avec de l’huile pour outil pneumatique, du dissolvant de gomme ou un mélange en proportions égales d’huile moteur SAE10 et de kérosène. En cas d’utilisation d’un produit autre que l’huile pour outils pneumatiques, graisser l’outil après l’avoir nettoyé. |
| 2. Absence d’huile dans l’outil. | 2. Graisser l’outil conformément aux instructions de graissage données dans ce manuel. | |
| 3. Pression d’air trop basse. | 3a. Régler le régulateur de l’outil à la position maximum. | |
| 3b. Régler le régulateur du compresseur à la position maximum lorsque l’outil tourne dans le vide. | ||
| 4. Fuites dans le tuyau d’air. | 4. Serrer et assurer l’étanchéité des raccords du tuyau en cas de fuites. | |
| 5. Chute de la pression. | 5a. Veiller à ce que le tuyau soit de la bonne taille. Les longs tuyaux ou les outils exigeant de grands volumes d’air peuvent nécessiter un diamètre intérieur de tuyau d’au moins 1/2 po, suivant la longeur totale du tuyau. | |
| 5b. Ne pas utiliser plusieurs tuyaux reliés ensemble au moyen de raccords rapides. Cela provoque des chutes de pression supplémentaires et réduit la puissance de l’outil. Brancher les tuyaux directement les uns aux autres. | ||
| 6. Usure d’une pale de rotor du moteur. | 6. Remplacer la pale du rotor. | |
| 7. Usure d’un roulement dans le réservoir. | 7. Enlever et inspecter le roulement pour voir s’il est rouillé, sale, contient de la grenaille ou a une bague usée. Remplacer ou nettoyer et regraisser le roulement avec la graisse à roulements. | |
| Humidité expulsée de l’outil | 1. Présence d’eau dans le réservoir | 1. Purger le réservoir. Huiler l’outil et le faire tourner jusqu’à ce qu’il semble ne plus contenir d’eau. Huiler de nouveau l’outil et le faire tourner pendant 1 ou 2 secondes. |
| 2. Présence d’eau dans la canalisation/le tuyau d’air. | 2a. Monter un séparateur/filtre d’eau. REMARQUE : les séparateurs ne fonctionnent correctement que lorsque l’air qui les traverse est frais. Positionner le séparateur/filtre aussi loin que possible du compresseur. | |
| 2b. Installer un sécheur d’air. | ||
| 2c. Graisser l’outil immédiatement quand l’eau entre dans l’outil. | ||
| Le mécanisme de cliquet dérape ou ne desserre pas | 1.Le mécanisme de cliquet est sale. | 1. Nettoyer le mécanisme avec de la graisse à outils pneumatiques. |
Garantie limitée
- DURÉE: À partir de la date d'achat par l'acheteur original comme suit - Un an.
- GARANTIE ACCORDÉE PAR (GARANT): Campbell Hausfeld a Marmon/Berkshire Hathaway Company, 350 Embry Drive, Leitchfield, KY, 42754. Visite www.campbellhausfeld.com
- BÉNÉFICIAIRE DE CETTE GARANTIE (ACHETEUR) : L'acheteur original (sauf en cas de revente) du produit Campbell Hausfeld.
- PRODUITS COUVERTS PAR CETTE GARANTIE: Cet outil pneumatique Campbell Hausfeld.
- COUVERTURE DE LA PRÉSENTE GARANTIE : Défauts importants de matériaux et de main d'œuvre qui se produisent durant la période de garantie à l'exception de ce qui est noté plus bas.
- LA PRÉSENTE GARANTIE NE COUVRE PAS:
A. Les garanties implicites, y compris celles de commercialisabilité et D'ADAPTION À UNE FONCTION PARTICULIÈRE SONT LIMITÉES À PARTIR DE LA DATE D'ACHAT INITIALE TELLE QU'INDIQUÉE DANS LA SECTION DURÉE. Si ce produit est utilisé pour une fonction commerciale, industrielle ou pour la location, la durée de la garantie sera quatre-vingt-dix (90) jours à compté de la date d'achat. Quelques Provinces (États) n'autorisent pas de limitations de durée pour les garanties implicites. Les limitations précédentes peuvent donc ne pas s'appliquer. B. TOUT DOMMAGE, PERTE OU DÉPENSE FORTUIT OU INDIRECT POUVANT RÉSULTER DE TOUT DÉFAUT, PANNE OU MAUVAIS FONCTIONNEMENT DU PRODUIT CAMPBELL HAUSFELD. Quelques Provinces (États) n'autorisent pas l'exclusion ni la limitation des dommages fortuits ou indirects. La limitation ou exclusion précédente peut donc ne pas s'appliquer. C. Toute panne résultant d'un accident, d'une utilisation abusive, de la négligence ou d'une utilisation ne respectant pas les instructions données dans le(s) manuel(s) accompagnant le produit. Un accident, l'utilisation abusive par l'acheteur, la négligence ou le manque de faire fonctionner les produits selon les instructions comprend aussi l'enlevage ou la modification de n'importe quel appareil de sûreté. Si ces appareils de sûreté sont enlevés ou modifiés, la garantie sera annulée. D. Réglages normaux qui sont expliqués dans le(s) manuel(s) d'utilisation accompagnant le produit. E. Articles ou services qui sont exigés pour l'entretien normal du produit par ex. joints toriques, ressorts, joints d'étanchéité, garnitures ou sceaux, lubrifiants, aubes du moteur, mécanisme à chocs, ou toute autre pièce consommable non spécifiquement indiquée. Ces articles ne seront couverts que pendant quatre-vingt-dix (90) jours de la date d'achat original. Les articles soulignés sont garantis contre les défauts de matériaux et de fabrication seulement.
- RESPONSABILITÉS DU GARANT AUX TERMES DE CETTE GARANTIE: Réparer ou remplacer, au choix du Garant, les produits ou composants défectueux, qui ont connu une défaillance et/ou qui ne sont pas conformes pendant la durée précise de validité de la garantie.
- RESPONSABILITÉS DE L'ACHETEUR AUX TERMES DE CETTE GARANTIE:
A. Fournir une preuve d'achat datée et un état d'entretien. B. Visitez www.campbellhausfeld.com pour obtenir vos options de service sous garantie. Les frais de transport sont la responsabilité de l'acheteur. C. Utilisation et entretien du produit avec un soin raisonnable, ainsi que le décrit le(s) manuel(s) d'utilisation.
- RÉPARATION OU REMPLACEMENT EFFECTUÉ PAR LE GARANT AUX TERMES DE LA PRÉSENTE GARANTIE : La réparation ou le remplacement sera prévu et exécuté en fonction de la charge de travail dans le centre de service et dépendra de la disponibilité des pièces de rechange.
Cette Garantie Limitée s'applique aux É.-U., au Canada et au Mexique seulement et vous donne des droits juridiques précis. L'acheteur peut également jouir d'autres droits qui varient d'une Province, d'un État ou d'un Pays à l'autre.
débit...70,8 l/min @ 6,2 bar
