YMXT-XC40-4B - Accessoires pour portes coulissantes Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ensemble de portes coulissantes
Marque	Vevor
Modèle	YMXT-XC40-4B
Matériaux compatibles	Portes en bois de 35 mm et 45 mm d'épaisseur
Capacité de charge maximale par porte	150 lb (environ 68 kg)

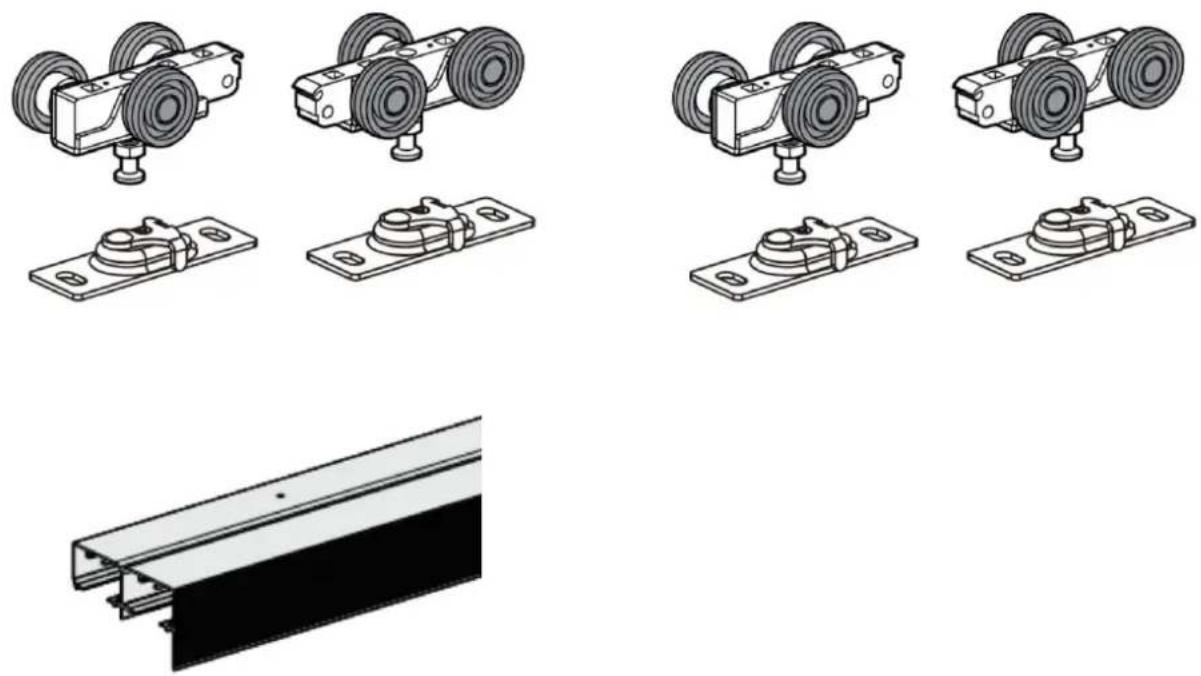

Composants inclus	Rail, cintres (2), plaques de suspension, guide inférieur, butée, poignée (2), vis de montage
Outils requis pour l'installation	Perceuse, niveau à bulle, tournevis, clé de réglage
Dimensions du rail (approximatif)	À découper selon largeur d'ouverture : 2 x largeur de porte - 1 pouce
Poids du kit (estimé)	Environ 5 kg
Instructions de sécurité	Porter des lunettes de sécurité, gants, vêtements appropriés ; ne pas utiliser si endommagé ; travailler sur surface stable
Entretien	Éviter exposition prolongée au soleil, garder propre et lubrifié
Réparabilité	Pièces détachées disponibles auprès du fabricant
Garantie	Garantie électronique via www.vevor.com/support

FOIRE AUX QUESTIONS - YMXT-XC40-4B Vevor

Quelle est l'épaisseur de porte supportée ?

Ce kit de portes coulissantes Vevor est conçu pour des portes en bois de 35 mm et 45 mm d'épaisseur.

Quel poids maximum peut supporter chaque porte ?

Chaque porte peut peser jusqu'à 150 lb (environ 68 kg).

Comment installer le rail ?

Coupez le rail à la largeur de l'ouverture (2 x largeur de porte - 1 pouce). Insérez les cintres puis fixez le rail à l'en-tête avec des vis à tête cylindrique.

Comment régler la hauteur des portes ?

Utilisez une clé pour ajuster la hauteur de chaque porte au niveau des cintres suspendus.

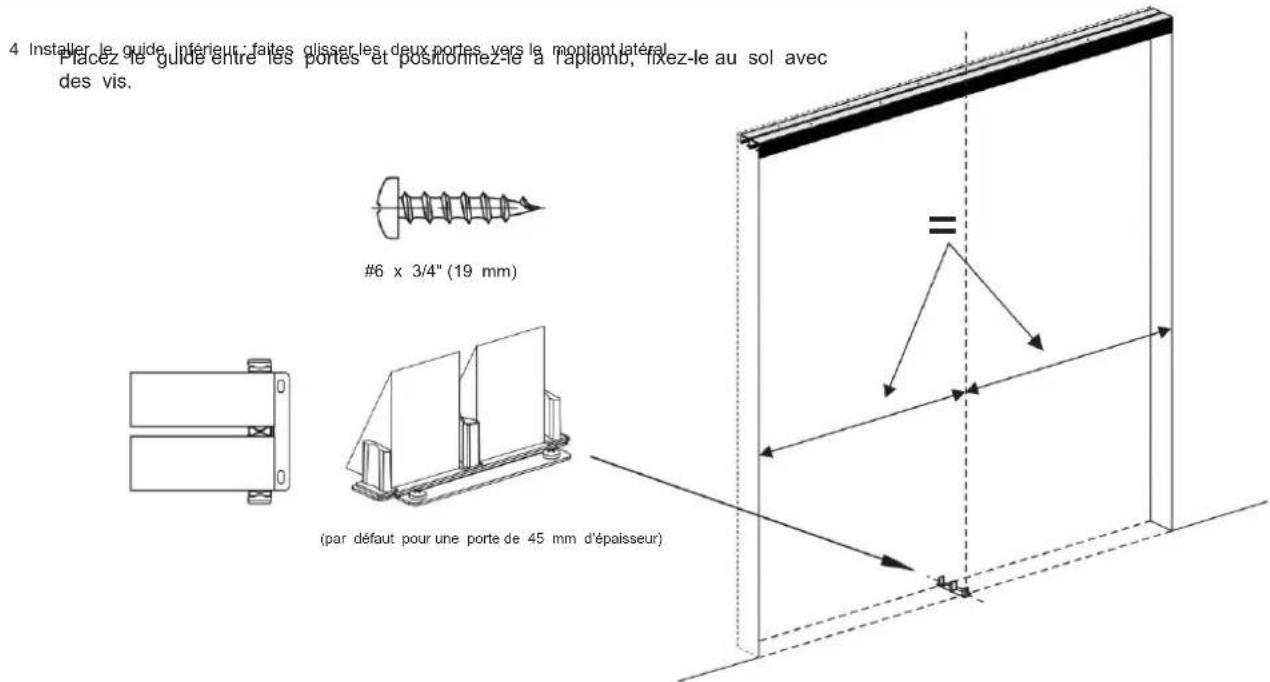

Comment installer le guide au sol ?

Placez le guide entre les portes, positionnez-le à l'aplomb et fixez-le au sol avec des vis #6 x 3/4" (19 mm) pour porte de 45 mm ; pour 35 mm, suivez les instructions spécifiques.

La poignée est-elle incluse ?

Oui, le kit comprend deux poignées. Vous devez percer un trou de 2 1/8" (54 mm) de diamètre et 29/64" (11,4 mm) de profondeur pour les installer.

Comment nettoyer et entretenir le système ?

Évitez l'exposition prolongée au soleil et nettoyez régulièrement. Utilisez un lubrifiant adapté pour les rails et les roulettes.

Où trouver des pièces de rechange ?

Contactez le fabricant via www.vevor.com/support ou les importateurs listés dans la notice (SIHAO PTY LTD, Sanven Technology Ltd, etc.).

Quelles sont les précautions de sécurité ?

Portez toujours des lunettes de sécurité et des gants. Travaillez sur une surface stable. Ne forcez pas les outils endommagés.

Le kit est-il compatible avec tous types de portes ?

Non, il est conçu pour des portes en bois de 35 ou 45 mm d'épaisseur. Vérifiez les dimensions avant l'achat.

MODE D'EMPLOI YMXT-XC40-4B Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

Ensemble de portes coulissantes

Modèle : YMXT-XC40-4B

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Ensemble de portes coulissantes

Modèle : YMXT-XC40-4B

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation.

L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

INSTRUCTIONS

Merci beaucoup d'avoir choisi cet ensemble de portes coulissantes.

- Veuillez lire toutes les instructions avant de l'utiliser. Ces informations vous aideront à obtenir les meilleurs résultats possibles.

Les produits présentés dans ce catalogue peuvent avoir une couleur différente de celle de l'article réel.

CONSERVEZ CES INSTRUCTIONS

AVERTISSEMENT :

Assurez-vous que les réglementations en matière de santé et de sécurité, les autorités locales et les pratiques

générales de l'atelier sont respectées lors de l'utilisation des outils.

* N'utilisez PAS d'outils s'ils sont endommagés.

Maintenez les outils en bon état et propres pour une performance optimale et sûre.

*

Portez des vêtements adaptés pour éviter les accrocs. Ne portez pas de bijoux flottants et n'attachez pas les cheveux longs.

Tenez compte de tous les outils et pièces utilisés.

* Si vous travaillez à partir du véhicule, assurez-vous que le lieu de travail est sûr et stable.

*

N'utilisez pas ces outils si vous êtes fatigué ou sous l'influence de

alcool, drogues ou médicaments intoxicants.

* AVERTISSEMENT DE SÉCURITÉ PERSONNELLE!

Portez toujours un équipement de protection individuelle.

*ÉQUIPEMENT DE PROTECTION INDIVIDUELLE

1. Portez toujours des lunettes de sécurité antichoc qui assurent une protection frontale et latérale des yeux. L'équipement de protection des yeux doit être conforme aux normes CSA Z94.3-07 ou ANSI Z87.1 selon le type de travail effectué.

2. Portez des gants qui assurent une protection en fonction des matériaux de travail ou pour réduire les effets des vibrations de l'outil.

Montage et utilisation

PRÉ-INSTALLATION

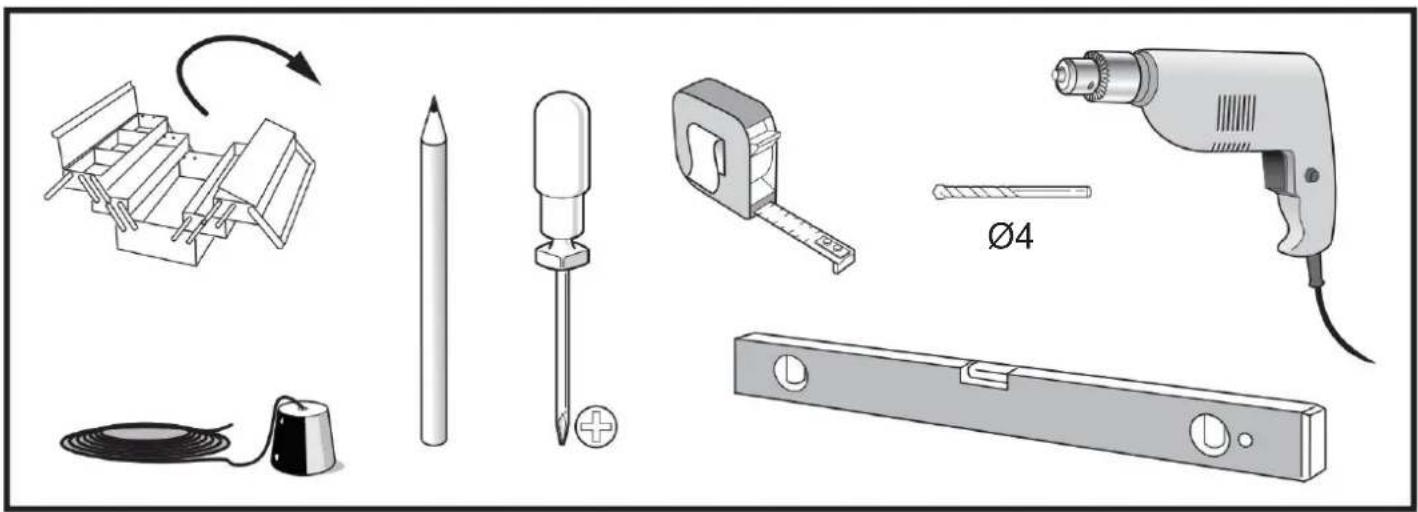

OUTILS REQUIS

QUINCAILLERIE POUR PORTES COULISSANTES Convient aux portes en bois de 35 et 45 mm d'épaisseur chaque porte a un pods maximum de 150 lb

PRÉPAREZ L'OUVERTURE AVEC SOIN : ASSUREZ-VOUS QUE LES COINS SONT ÉQUERRES, QUE L'EN-TÊTE EST DE NIVEAU ET QUE LES JAMBAGES SONT DROITS.

2 portes : 2x largeur de porte-1"

1 Montez le rail sur l'en-tête : coupez le rail pour l'adapter à l'ouverture. Insérez les cintres dans le rail et montez-le sur l'en-tête avec VIS à tête cylindrique. R 8 de F-1,4 (52 mm).


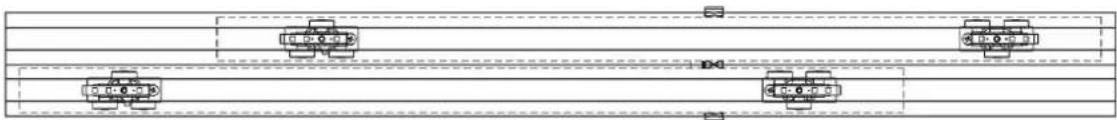

REMARQUE : Alternez les ensembles de roues de suspension sur la piste pour assurer une pression uniforme.

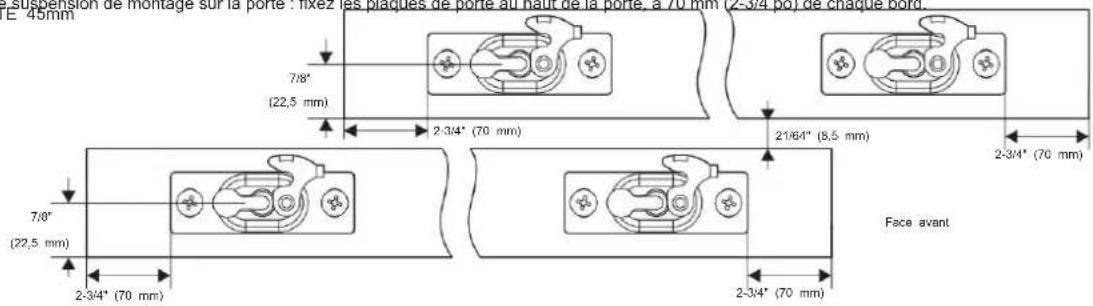

2 plaques de suspension de montage sur la porte : fixez les plaques de porte au haut de la porte, à 70 mm (2-3/4 po) de chaque bord.

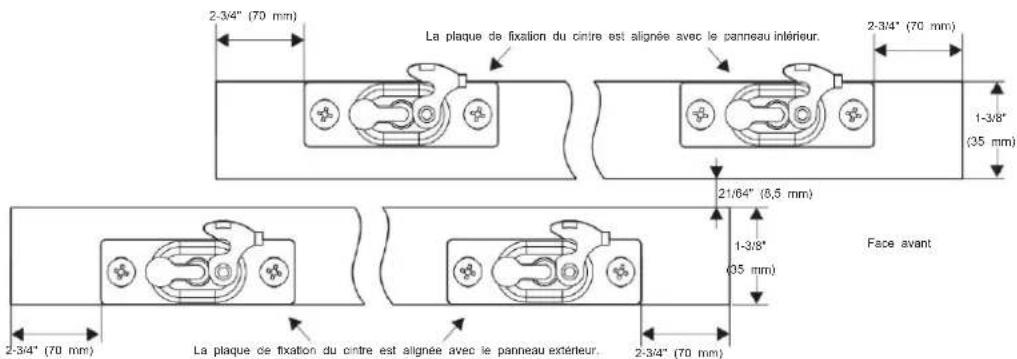

PORTE 35mm

3 Accrochez d'abord la norte sur le pied avant du rail. Faites glisser l'axe de pivot du support dans doume et verroumez la en place avec le clip: Vernez que le déplacement est fulde.

Répètez l'opération avec la porte arrière.

Instructions d'installation du guide au sol pour porte en bois de 35 mm d'épaisseur :

1

2

3

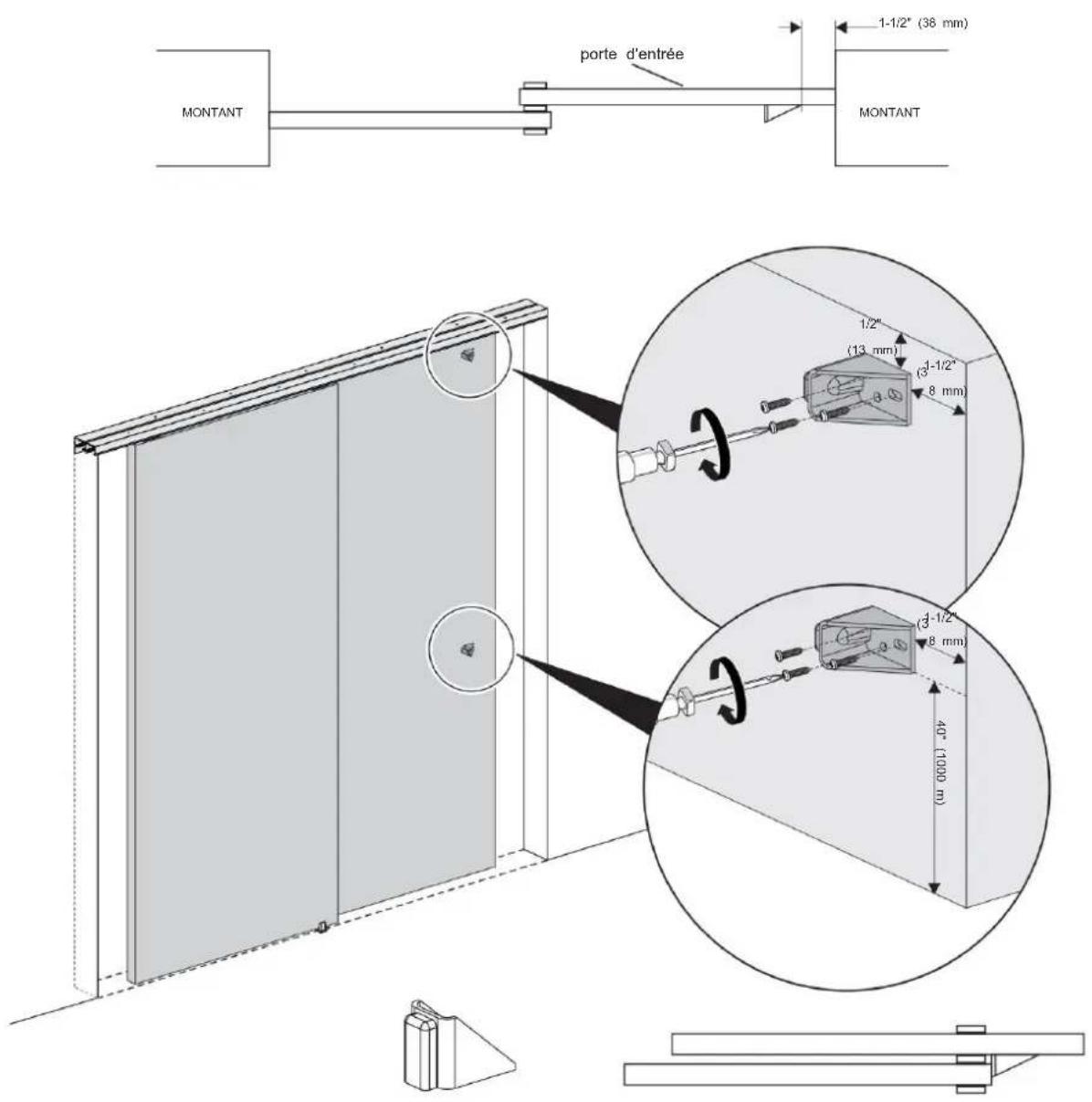

6 Installer la butée : Fixez la butée à l'arrière de la porte avant à 1-1/2" (38 mm) du bord de la porte, 1/2" (13 mm) du haut (creux

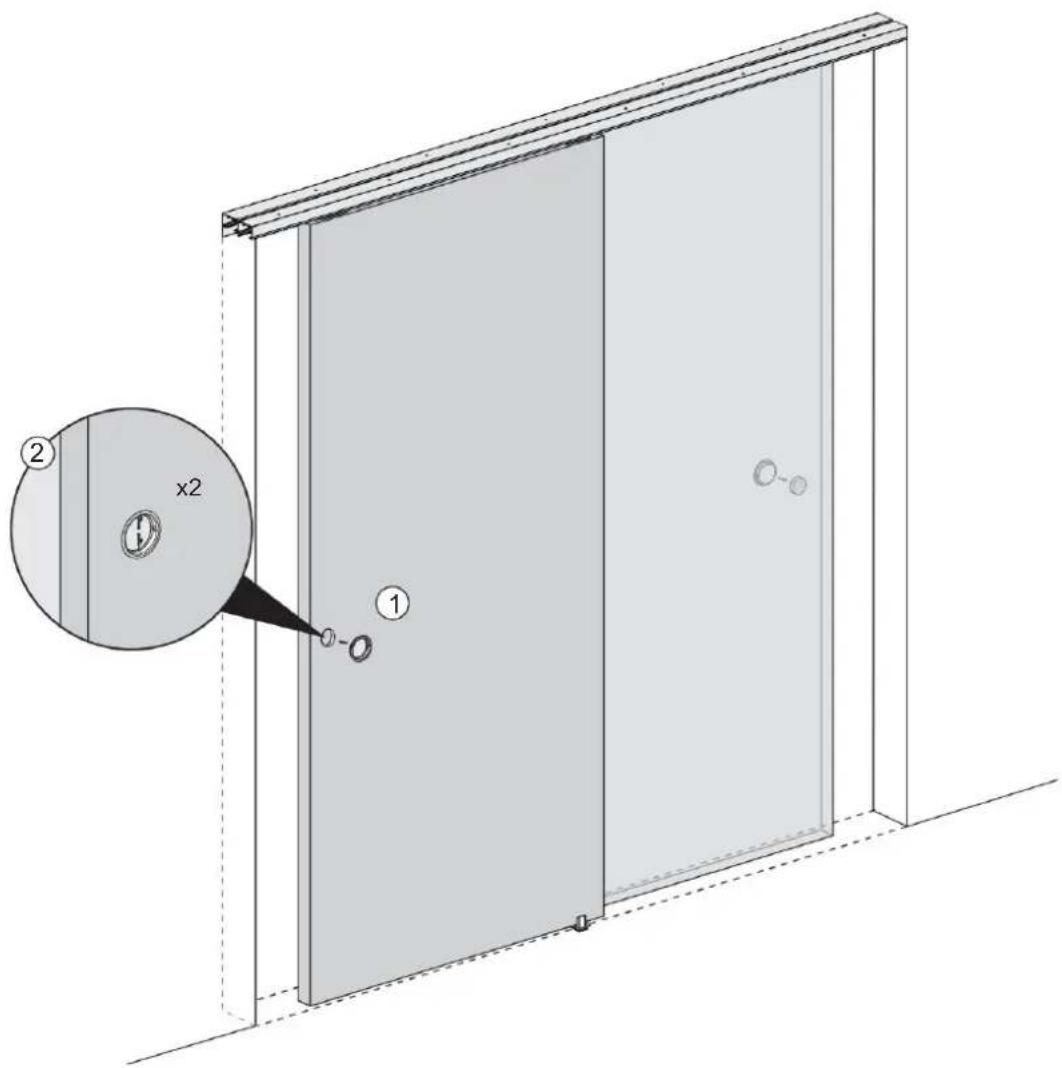

7 Installer la poignée : Tout d'abord tillisez un outil pour faire une rainure sur chacune des deux portes, avec une profondeur de 29/64" (11,4 mm) et un diamètre de 2 1/8" (54mm), et enfin fixer la poignée sur la porte.

Entretien

1. Évitez l'exposition prolongée au soleil pour éviter le vieillissement.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francfort-sur-le-Main.

YH CONSULTING LIMITÉE.
