Produkttyp	Skjutdörrssats
Märke	Vevor
Modell	YMXT-XC40-4B
Kompatibla material	Trädörrar med tjocklek 35 mm och 45 mm
Maximal belastningskapacitet per dörr	150 lb (cirka 68 kg)

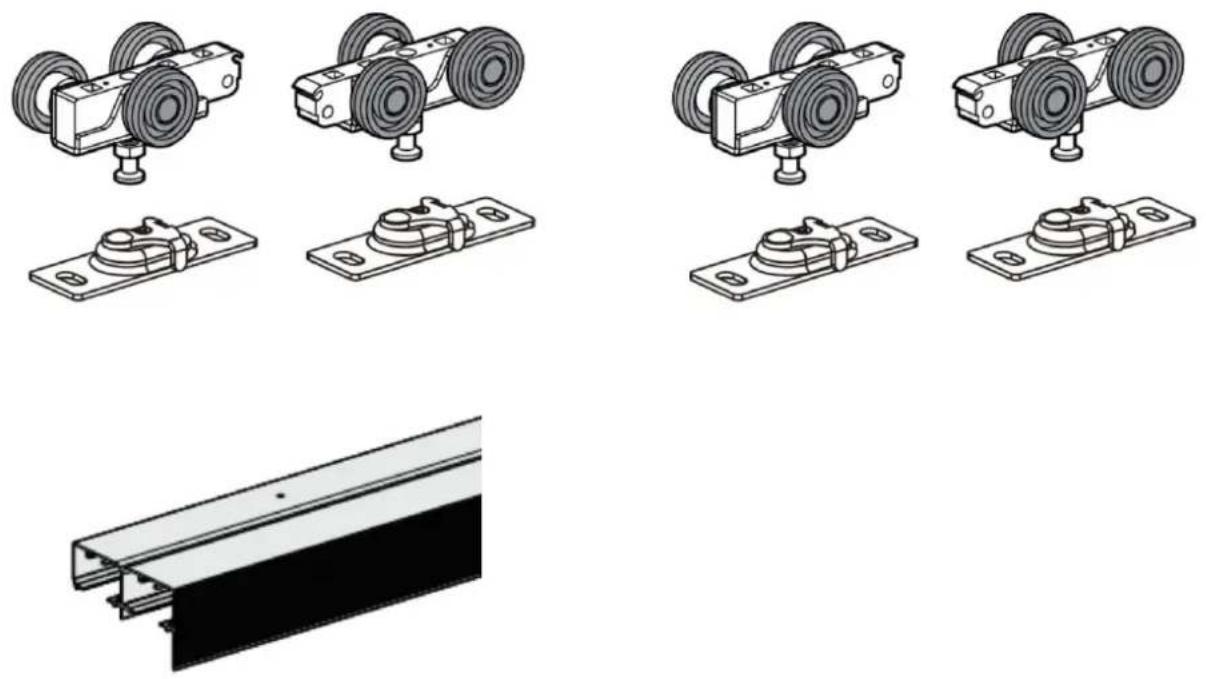

Ingående komponenter	Skena, hängare (2), upphängningsplattor, underguide, stopp, handtag (2), monteringsskruvar
Verktyg som krävs för installation	Borrmaskin, vattenpass, skruvmejsel, justeringsnyckel
Skendimension (ungefärlig)	Skärs enligt öppningens bredd: 2 x dörrbredd - 1 tum
Kits vikt (uppskattad)	Cirka 5 kg
Säkerhetsanvisningar	Använd skyddsglasögon, handskar, lämpliga kläder; använd inte om skadad; arbeta på stabil yta
Underhåll	Undvik långvarig solexponering, håll ren och smord
Reparationsmöjlighet	Reservdelar finns hos tillverkaren
Garanti	Elektronisk garanti via www.vevor.com/support

Vanliga frågor - YMXT-XC40-4B Vevor

Vilken dörrtjocklek stöds?

Denna Vevor skjutdörrssats är designad för trädörrar med tjocklek 35 mm och 45 mm.

Vilken maxvikt kan varje dörr bära?

Varje dörr kan väga upp till 150 lb (cirka 68 kg).

Hur installerar man skenan?

Kapa skenan till öppningens bredd (2 x dörrbredd - 1 tum). Sätt in hängarna och fäst skenan i överstycket med cylindriska skruvar.

Hur justerar man dörrarnas höjd?

Använd en nyckel för att justera höjden på varje dörr vid de upphängda hängarna.

Hur installerar man guiden på golvet?

Placera guiden mellan dörrarna, positionera den lodrätt och fäst den i golvet med #6 x 3/4" (19 mm) skruvar för 45 mm dörr; för 35 mm, följ specifika instruktioner.

Ingår handtaget?

Ja, satsen innehåller två handtag. Du måste borra ett hål med diameter 2 1/8" (54 mm) och djup 29/64" (11,4 mm) för att installera dem.

Hur rengör och underhåller man systemet?

Undvik långvarig solexponering och rengör regelbundet. Använd lämpligt smörjmedel för skenor och hjul.

Var hittar man reservdelar?

Kontakta tillverkaren via www.vevor.com/support eller importörerna som anges i bruksanvisningen (SIHAO PTY LTD, Sanven Technology Ltd, etc.).

Vilka säkerhetsåtgärder bör vidtas?

Använd alltid skyddsglasögon och handskar. Arbeta på en stabil yta. Tvinga inte skadade verktyg.

Är satsen kompatibel med alla typer av dörrar?

Nej, den är designad för trädörrar med tjocklek 35 eller 45 mm. Kontrollera måtten före köp.

BRUKSANVISNING YMXT-XC40-4B Vevor

Teknisk support och e-garantibevis www.vevor.com/support

Set med skjutdörrar

Modell: YMXT-XC40-4B

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Set med skjutdörrar

Modell: YMXT-XC40-4B

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

INSTRUKTIONER

Tack så mycket för att du valde detta skjutdörrsset.

- Läs alla instruktioner innan du använder den. Informationen hjälper dig att uppnå bästa möjliga resultat.

Produkterna i denna katalog kan ha en annan färg än den faktiska varan.

SPARA DESSA INSTRUKTIONER

WARNING: Se

till att hälsa och säkerhet, lokala myndigheter och allmänna verkstadsföreskrifter följs när

du använder verktyg.

* ANVÄND INTE verktyg om de är skadade.

Håll verktygen i gott och rent skick för bästa och säkraste prestanda.

*

Bär lämpliga kläder för att undvika att det fastnar. Bär inte lösa smycken och bind tillbaka längt hår.

Redogör för alla verktyg och delar som används.

* Om du arbetar utanför fordonet, se till att arbetsplatsen är säker och stabil.

*

Använd inte dessa verktyg om du är trött eller påverkad av alkohol, droger eller berusande mediciner.

* WARNING FÖR PERSONLIG SÄKERHET!

Bär alltid personlig skyddsutrustning.

*PERSONLIG SKYDDSUTRUSTNING

1. Bär alltid skyddsglasögon som ger skydd på framsidan och sidan av ögonen.
   Ögonskyddsutrustning bör överensstämma med CSA Z94.3-07 eller ANSI Z87.1
   standarder baserat på den typ av arbete som utförs.

2. Använd handskar som ger skydd baserat på arbetsmaterialen eller för att minska effekterna av verktygsvibrationer.

FÖRINSTALLATION

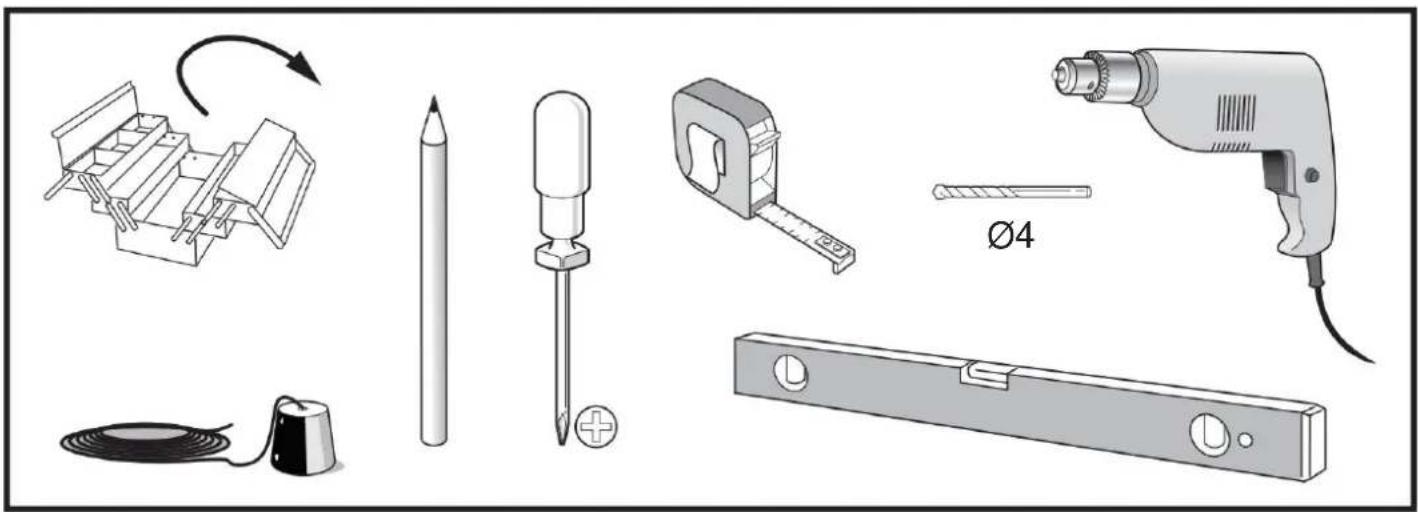

VERKTYG KRÄVS

SKIDDÖRRSHÄRDVARA Passar 35 och 45 mm tiocka trädörrar varje dorr maxvikt tsubs

FÖRBERED ATT ÖPPNA NOGGRANT: SE TILL ATT HÖRNEN ÄR FIRKANTA, RUBBEN ÄR NIVÅ OCH SKAMMAR ÄR RAKA.

2 dörrar: 2x dörrbredd-1"

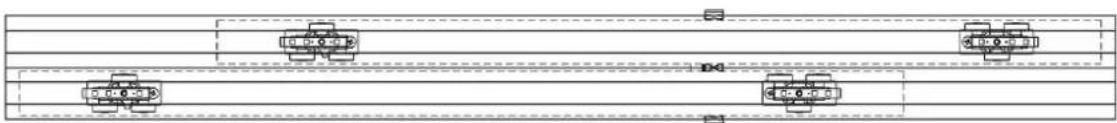

1 Montera spåret på huvudet: Kapa spåret så att det passar öppningen. sätt in hängare i spåret och montera på huvudet med 1-1/4 (32mm) #8 pannhuvudskruvar.

OBS: Alternativa upphängningshjulsenheter i spåret för att ge jämnt tryck.

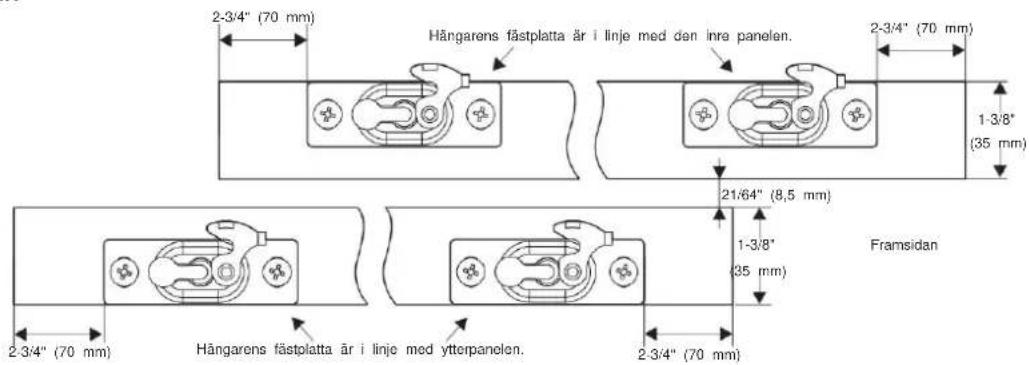

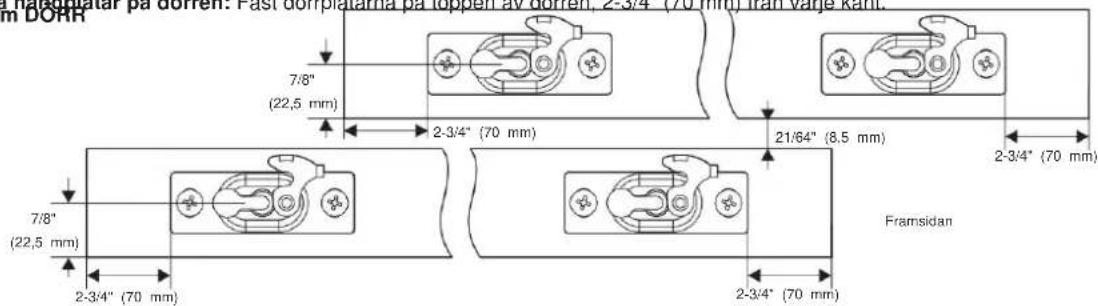

2 Montera hängplåtar på dörren: Fäst dörrplåtarna på toppen av dörren, 2-3/4" (70 mm) från varje kant.

35mm DÖRR

3 Häng dörren på den främre delen av spåret först. Skiut in hängarens svängtapp utag och las på plats med khamma. Kontrolera om det går sjaldigt.

Upprepa med bakdörren

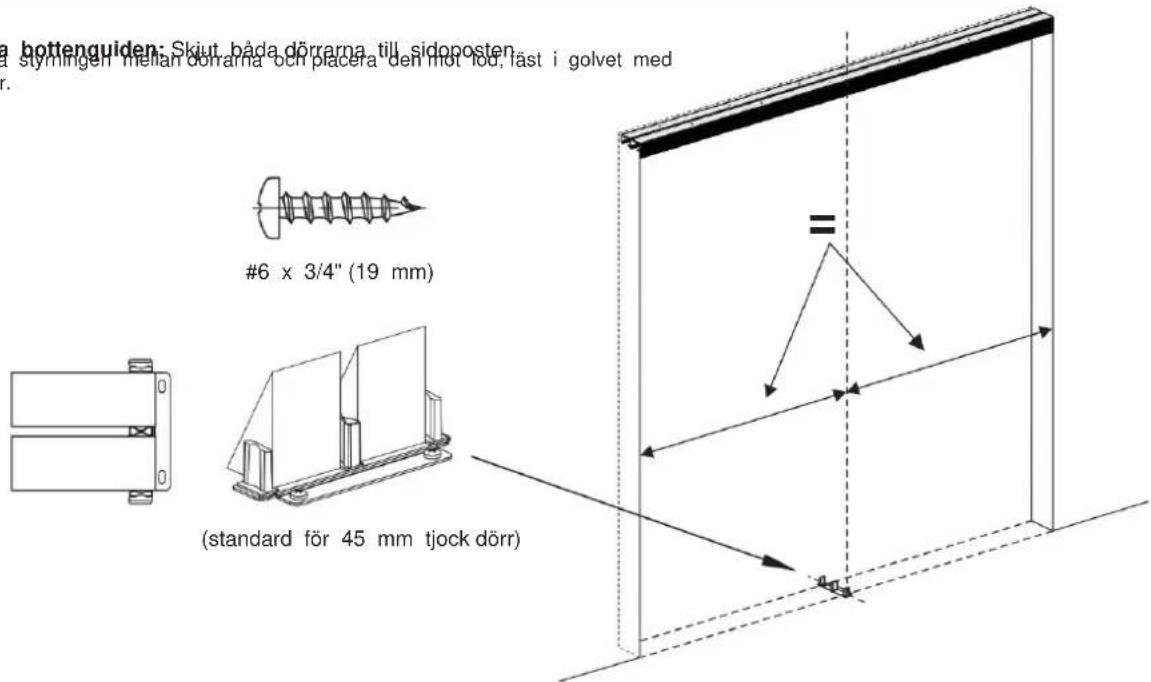

4 Installera bottenguiden: Skiut båda dörrarna till sidoposten. Placera styrningen mellan dörrarna och placera den mot lod, läst i golvet med skruvar.

Golvguide installationsinstruktion för 35 mm tjock trädörr y

1

→

2

3

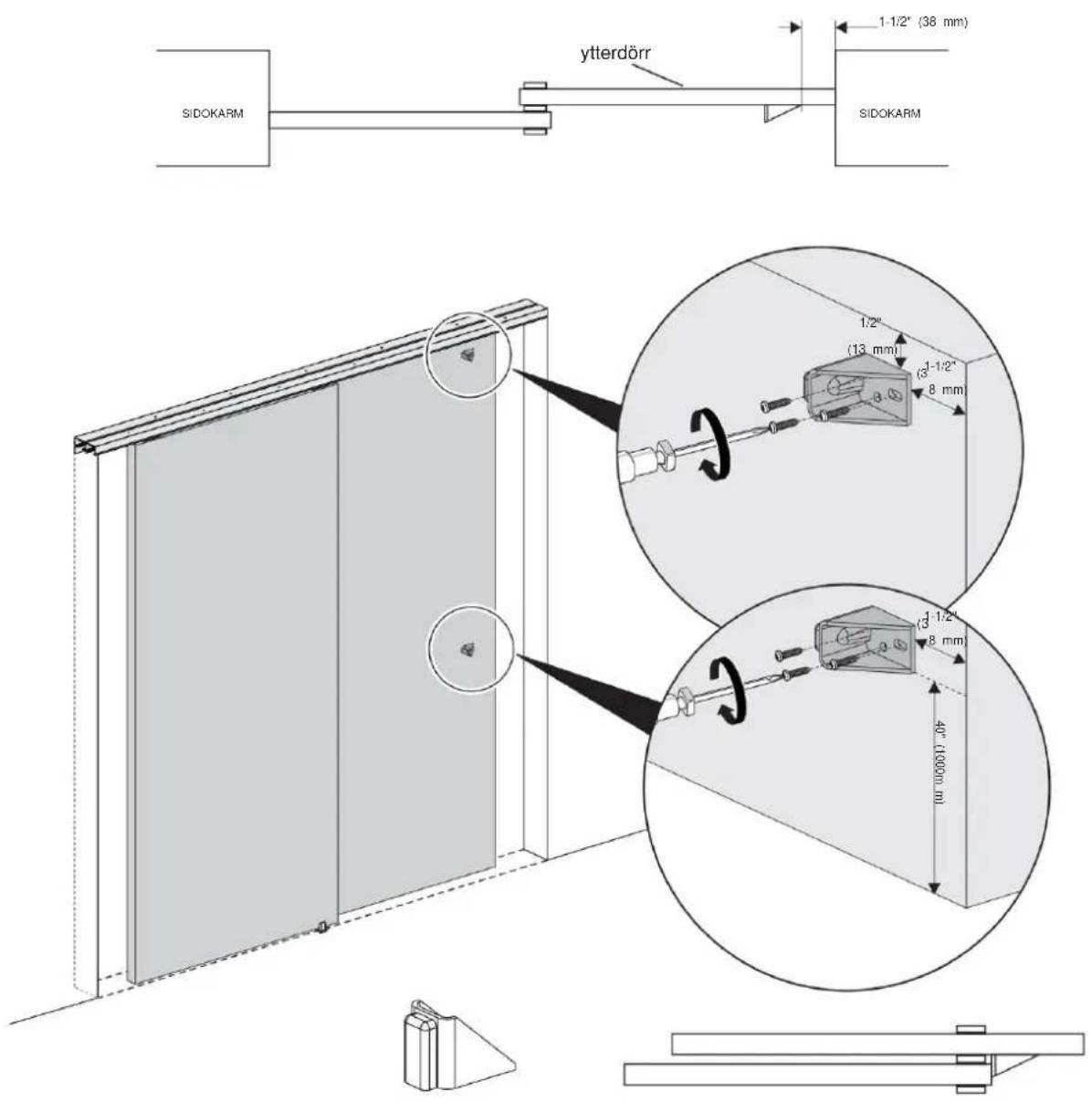

6 Installera stopp: Fäst stoppet på haksidan av framdögren 1/1/2" (38 mm) från dörrkanten, 1/2" (13 mm) uppifrån (ihålig)

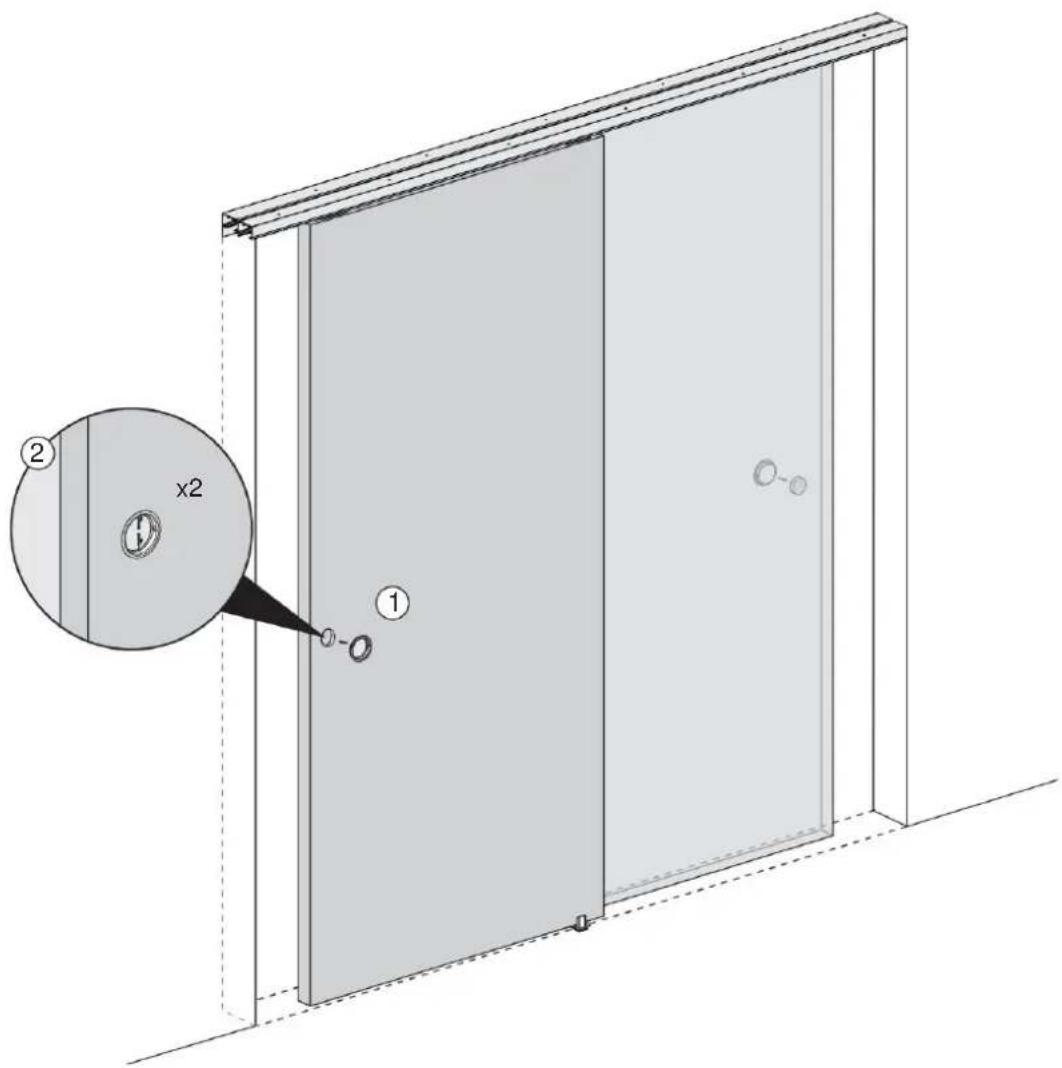

7 Installera handtag: Använd först ett verktyg för att göra ett spår på var och en av de två dörrarna, med ett djup på 29/64" (11,4 mm) och en diameter på 2 1/8 (54 mm), och fixera stiftigen handtaget på dörren.

Underhåll

1. Undvik långvarig exponering för solen för att undvika åldrande.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

YH CONSULTING LIMITED.
