Producttype	Schuifdeurenset
Merk	Vevor
Model	YMXT-XC40-4B
Compatibele materialen	Houten deuren van 35 mm en 45 mm dik
Maximale draagkracht per deur	150 lb (ongeveer 68 kg)
Inbegrepen onderdelen	Rail, hangers (2), ophangplaten, ondergeleider, aanslag, handgrepen (2), montageschroeven
Benodigd gereedschap voor installatie	Boormachine, waterpas, schroevendraaier, stelsleutel
Afmetingen rail (bij benadering)	Op maat zagen op basis van openingsbreedte: 2 x deurbreedte - 1 inch
Gewicht kit (schatting)	Ongeveer 5 kg
Veiligheidsinstructies	Draag veiligheidsbril, handschoenen, geschikte kleding; niet gebruiken indien beschadigd; werk op een stabiele ondergrond
Onderhoud	Vermijd langdurige blootstelling aan zon, houd schoon en gesmeerd
Repareerbaarheid	Reserveonderdelen beschikbaar bij fabrikant
Garantie	Elektronische garantie via www.vevor.com/support

Veelgestelde vragen - YMXT-XC40-4B Vevor

Welke deurdikte wordt ondersteund?

Deze Vevor schuifdeurenkit is ontworpen voor houten deuren van 35 mm en 45 mm dik.

Wat is het maximale gewicht per deur?

Elke deur kan tot 150 lb (ongeveer 68 kg) wegen.

Hoe installeer ik de rail?

Snijd de rail op de breedte van de opening (2 x deurbreedte - 1 inch). Plaats de hangers en bevestig de rail aan de bovendorpel met cilindrische schroeven.

Hoe stel ik de hoogte van de deuren af?

Gebruik een sleutel om de hoogte van elke deur bij te stellen via de hangende hangers.

Hoe installeer ik de vloergeleider?

Plaats de geleider tussen de deuren, positioneer hem waterpas en bevestig hem aan de vloer met #6 x 3/4" (19 mm) schroeven voor een deur van 45 mm; voor 35 mm volgt u de specifieke instructies.

Is de handgreep inbegrepen?

Ja, de kit bevat twee handgrepen. U moet een gat boren met een diameter van 2 1/8" (54 mm) en een diepte van 29/64" (11,4 mm) om ze te installeren.

Hoe reinig en onderhoud ik het systeem?

Vermijd langdurige blootstelling aan zon en reinig regelmatig. Gebruik een geschikt smeermiddel voor de rails en wieltjes.

Waar vind ik reserveonderdelen?

Neem contact op met de fabrikant via www.vevor.com/support of de importeurs vermeld in de handleiding (SIHAO PTY LTD, Sanven Technology Ltd, etc.).

Wat zijn de veiligheidsmaatregelen?

Draag altijd een veiligheidsbril en handschoenen. Werk op een stabiele ondergrond. Forceer geen beschadigd gereedschap.

Is de kit compatibel met alle deurtypes?

Nee, het is ontworpen voor houten deuren van 35 of 45 mm dik. Controleer de afmetingen voor aankoop.

GEBRUIKSAANWIJZING YMXT-XC40-4B Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

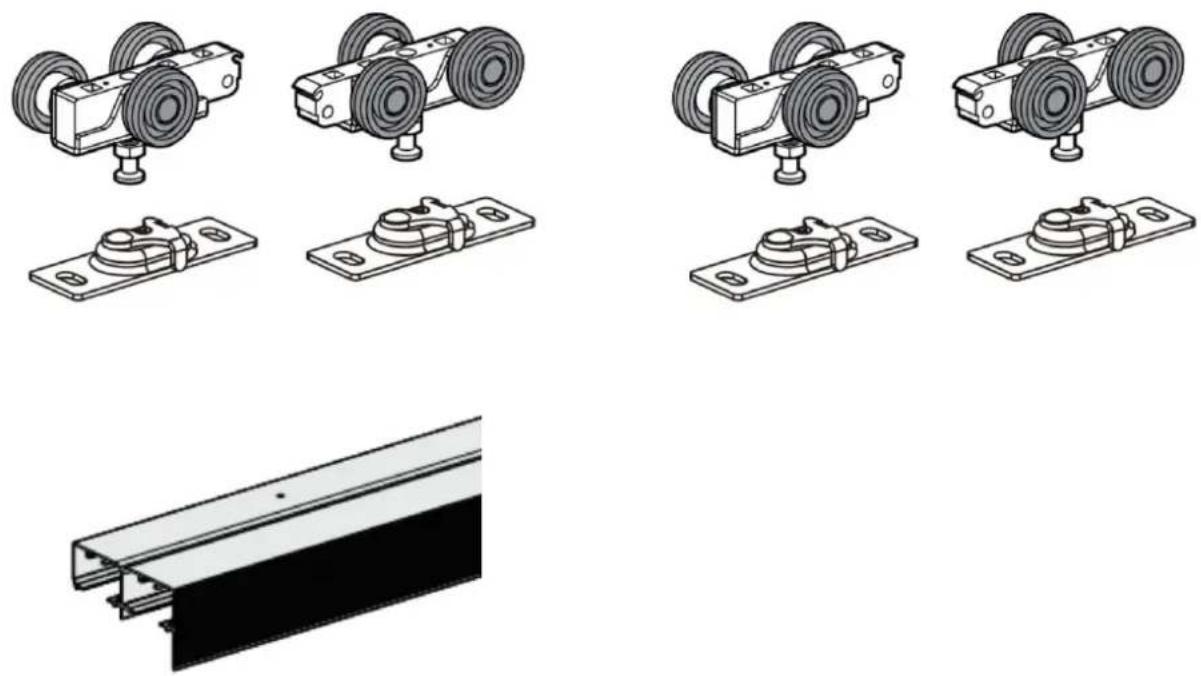

Schuifdeurset

Model:YMXT-XC40-4B

HULP NODIG? NEEM CONTACT METONS OP!

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

INSTRUCTIES

Hartelijk dank dat u voor deze schuifdeurset hebt gekozen.

- Lees alle instructies voordat u het gebruikt. De informatie zal u helpen om de best mogelijke resultaten te behalen.

De producten in deze catalogus kunnen qua kleur afwijken van het daadwerkelijke artikel.

BEWAAR DEZE INSTRUCTIES

WAARSCHUWING:

Zorg ervoor dat u zich bij het gebruik van gereedschap houdt aan de voorschriften voor gezondheid en veiligheid,

de lokale autoriteiten en de algemene werkplaatsvoorschriften.

* GEBRUIK GEEN gereedschap als het beschadigd is.

Zorg ervoor dat gereedschap in goede en schone staat verkeert voor de beste en veiligste prestaties.

Draag geschikte kleding om te voorkomen dat het blijft haken. Draag geen losse sieraden en bind lang haar vast.

Houd rekening met alle gebruikte gereedschappen en onderdelen.

* Als u buiten het voertuig werkt, zorg er dan voor dat de werkplek veilig en stabiel is.

Gebruik deze hulpmiddelen niet als u moe bent of onder invloed van alcohol, drugs of bedwelmende medicijnen.

* WAARSCHUWING VOOR PERSOONLIJKE VEILIGHEID!

Draag altijd persoonlijke beschermingsmiddelen.

*PERSOONLIJKE BESCHERMINGSMIDDELEN

1. Draag altijd een impactveiligheidsbril die bescherming biedt aan de voor- en zijkant van de ogen. Oogbeschermingsapparatuur moet voldoen aan de CSA Z94.3-07 of ANSI Z87.1-normen op basis van het type werk dat wordt uitgevoerd.

2. Draag handschoenen die bescherming bieden op basis van het materiaal waar u mee werkt of die de effecten van trillingen van het gereedschap verminderen.

Montage en gebruik

PRE-INSTALLATIE

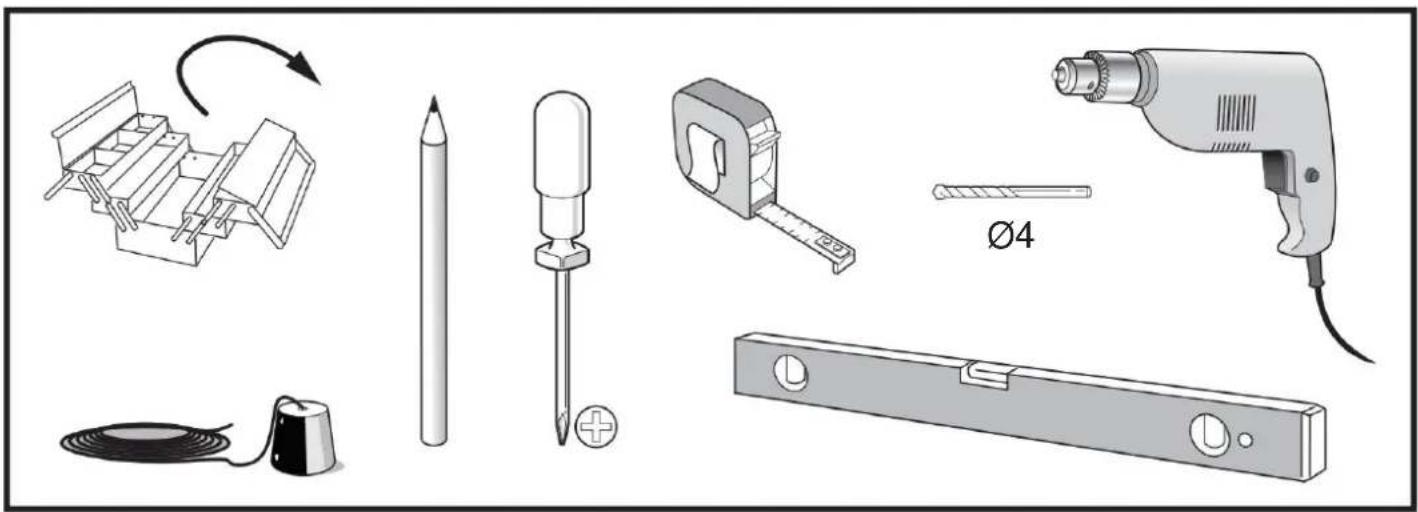

BENODIGDE GEREEDSCHAPPEN

1. Bevestig de rail aan de kop: snijd de rail op maat zodat deze in de opening past. Plaats de hangers in de rail en monteer deze met de kop aan de kop. F-1,4 (32mm) #8 -pankopschroeven.


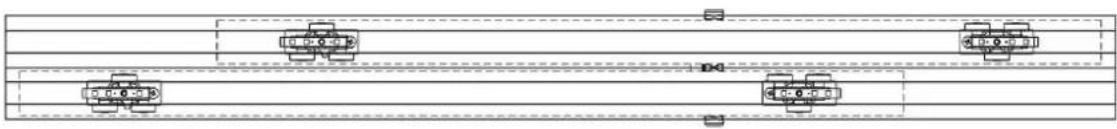

OPMERKING: Plaats de ophangwielen afwisselend op de rails om een gelijkmatige druk te verkrijgen.

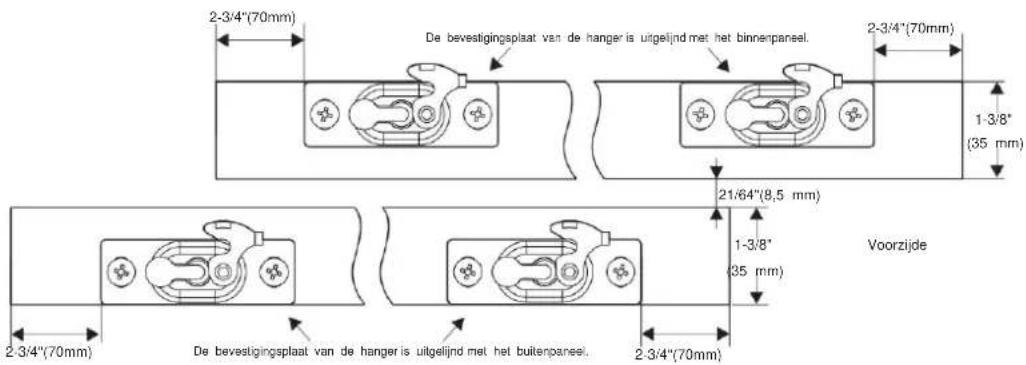

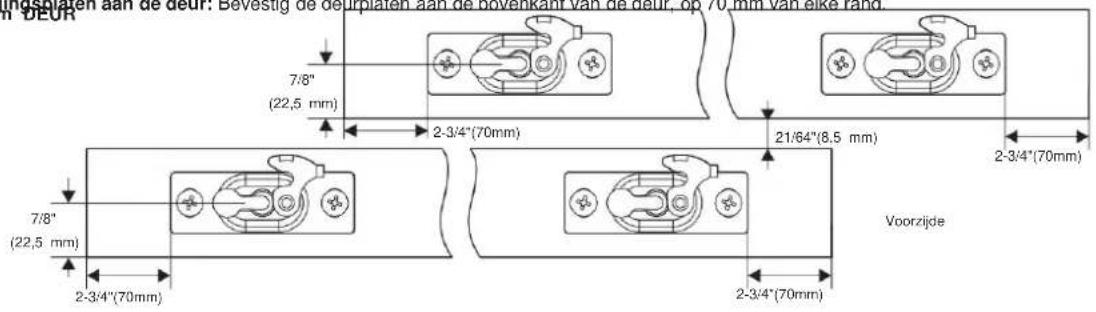

2 Bevestigingsplaten aan de deur: Bevestig de deurplaten aan de bovenkant van de deur, op 70 mm van elke rand.

35mm DEUR

3 Hang de deur eerst aan de voorste pont van de rail. Schuif de scharnieren van de hanger in socket en vergrender op zijn plaats met clip. Controleer op soepelie beweging.

Herhaal dit met de achterdeur

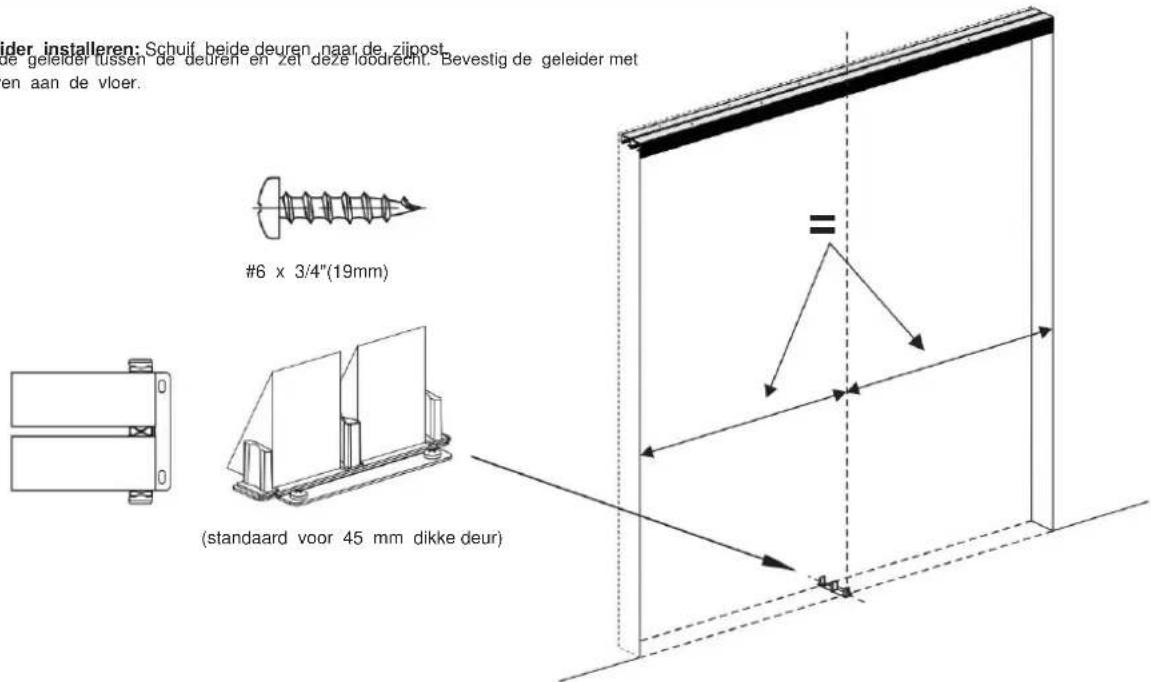

4 Ondergeleider installeren: Schuif beide deuren naar de zijpost. Plaats de geleider tussen de deuren en zet deze loodrecht. Bevestig de geleider met schroeven aan de vloer.

Installatie-instructies voor vloergeleider voor 35 mm dikke houten deur:

1

→

2

3

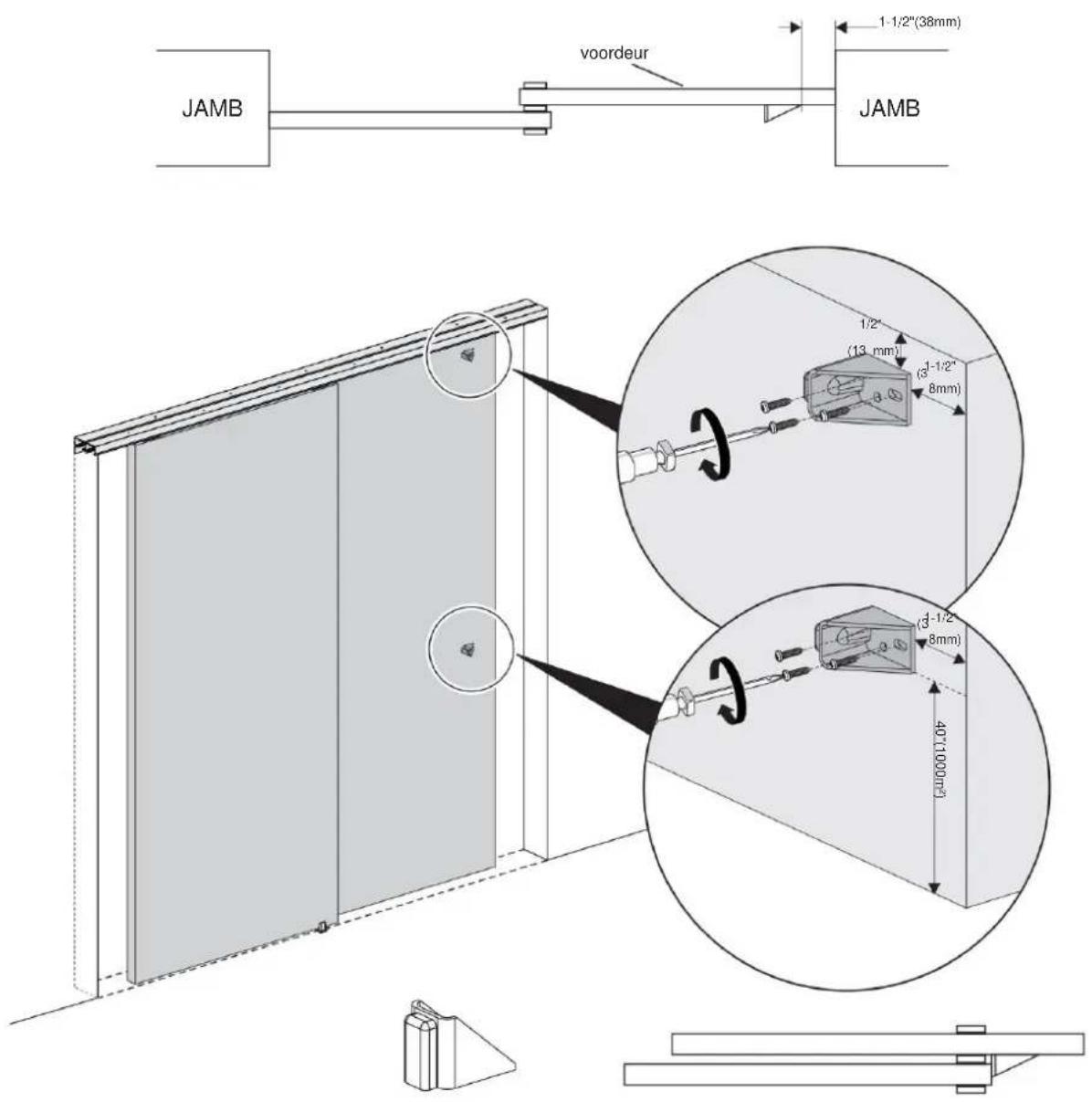

6 Stop installeren: Bevestig de sto aan de achterkant van de voordeur, 38 mm van de rand van de deur en 13 mm van de bovenkant (holle deur). (Massakeln) of 40 (1800mm) vanal de onderkant (massieve keh) deuren.

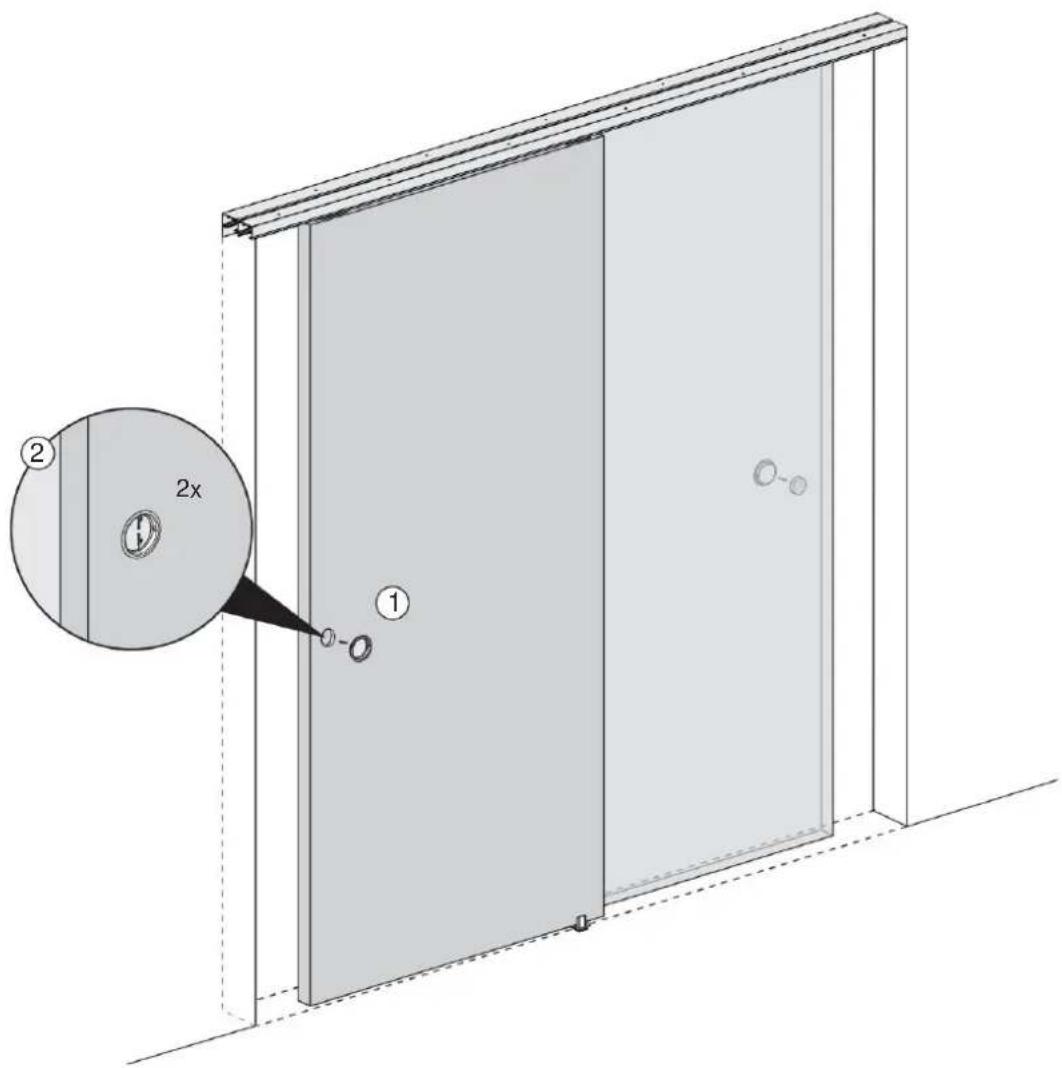

7 Handgreep installeren: Gebruik eerst een gereedschap om op elk van de twee deuren een groef te maken met een diepte van 29/64" (11,4 mm) en een diameter van 54 mm (2 1/8") en bevestig ten slotte de handgreep aan de deur.

Onderhoud

1. Vermijd langdurige blootstelling aan de zon om veroudering te voorkomen.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
