Producttype	Schuifdeurkit
Merk	Vevor
Model	YMXT-XC39-6
Railmateriaal	Staal
Compatibele deurdikte	25 tot 45 mm
Aanbevolen openingsbreedte	2 × deurbreedte + 25 mm
Maximaal draagvermogen	50 kg (schatting)
Gewicht kit	Ongeveer 4 kg
Kleur	Zilverkleurig
Gebruik	Binnenschuifdeur
Verstelfunctie	Hoogte verstelbaar via stelbout
Dempingssysteem	Niet inbegrepen
Vereiste beschermingsuitrusting	Veiligheidsbril en handschoenen
Onderhoud	Langdurige blootstelling aan zonlicht vermijden

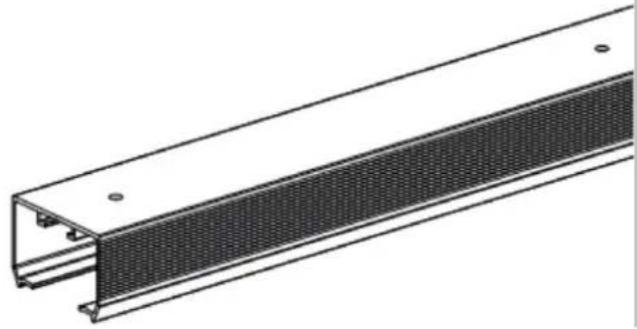

Inbegrepen onderdelen	Rail, beugels, deurplaten, schroeven, bumpers, geleiders, gespleten staanders
Benodigd gereedschap	Schroevendraaier, waterpas, potlood, meetlint, sleutel
Garantie	Fabrieksgarantie (raadpleeg Vevor)
Fabrikant	Shanghaiuxinmuyeyouxiangongsi
Land van herkomst	China

Veelgestelde vragen - YMXT-XC39-6 Vevor

Wat is het draagvermogen van deze schuifdeurkit?

Het maximale draagvermogen wordt geschat op 50 kg voor optimaal gebruik. Zorg ervoor dat de deur deze limiet niet overschrijdt.

Hoe stel ik de hoogte van de deur af na installatie?

Gebruik een sleutel om de stelbout op de deurbeugel te draaien. Draai in de ene richting om de deur te verhogen, in de andere om te verlagen.

Welke gereedschappen zijn nodig voor de installatie?

De benodigde gereedschappen zijn: een schroevendraaier, een waterpas, een potlood, een meetlint en een sleutel.

Kan deze schuifdeur worden geïnstalleerd op een gipswand?

Ja, maar het wordt aanbevolen om geschikte muurpluggen voor gipsplaat te gebruiken en indien nodig het verankeringsgebied te versterken.

Hoe onderhoud ik de rail voor een optimale glijbeweging?

Reinig de rail regelmatig met een zachte doek en smeer hem in met een siliciumproduct om wrijving te voorkomen.

Is de kit compatibel met massief houten deuren?

Ja, op voorwaarde dat het gewicht van de deur het draagvermogen niet overschrijdt en de dikte tussen 25 en 45 mm ligt.

Kan ik dit systeem gebruiken voor een dubbele deur?

Deze kit is ontworpen voor een enkele deur. Voor een dubbele deur zijn twee kits of een specifiek systeem nodig.

Wat is de aanbevolen maximale deurhoogte?

De hoogte is niet expliciet gespecificeerd, maar de openingsbreedte moet 2 keer de deurbreedte plus 25 mm zijn. Pas de hoogte aan op basis van de rail.

Hoe bevestig ik de geleider aan de vloer?

Plaats de geleider in het midden van de opening, op gelijke hoogte van de afgewerkte vloer, en schroef hem vast met de meegeleverde schroeven nadat u de gaten hebt gemarkeerd.

Zit er garantie op dit product?

Ja, Vevor biedt een fabrieksgarantie. Bezoek de website www.vevor.com/support voor meer details en om uw product te registreren.

GEBRUIKSAANWIJZING YMXT-XC39-6 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, zijn slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Schuifdeurset

Model:YMXT-XC39-6

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

INSTRUCTIES

Hartelijk dank dat u voor deze schuifdeurset hebt gekozen.

• Lees alle instructies voordat u het gebruikt. De informatie zal u helpen om de best mogelijke resultaten te behalen.

De producten in deze catalogus kunnen qua kleur afwijken van het daadwerkelijke artikel.

BEWAAR DEZE INSTRUCTIES

WAARSCHUWING:

Zorg ervoor dat u zich bij het gebruik van gereedschap houdt aan de voorschriften voor gezondheid

en veiligheid, de lokale autoriteiten en de algemene werkplaatsvoorschriften.

• Gebruik geen gereedschap als het beschadigd is.

Zorg ervoor dat gereedschap in goede en schone staat verkeert voor de beste en veiligste prestaties.

Draag geschikte kleding om te voorkomen dat het blijft haken. Draag geen losse sieraden en bind lang haar vast.

Houd rekening met alle gebruikte gereedschappen en onderdelen.

• Als u buiten het voertuig werkt, zorg er dan voor dat de werkplek veilig en stabiel is.
• Gebruik deze hulpmiddelen niet als u moe bent of onder invloed van alcohol, drugs of bedwelmende medicijnen.
• WAARSCHUWING VOOR PERSOONLIJKE VEILIGHEID!

Draag altijd persoonlijke beschermingsmiddelen.

*PERSOONLIJKE BESCHERMINGSMIDDELEN

1. Draag altijd een impactveiligheidsbril die bescherming biedt aan de voor- en zijkant van de ogen. Oogbeschermingsapparatuur moet voldoen aan de CSA Z94.3-07 of ANSI Z87.1-normen op basis van het type werk dat wordt uitgevoerd.
2. Draag handschoenen die bescherming bieden op basis van het materiaal waar u mee werkt of die effecten van trillingen van het gereedschap verminderen.

Montage en gebruik

PRE-INSTALLATIE

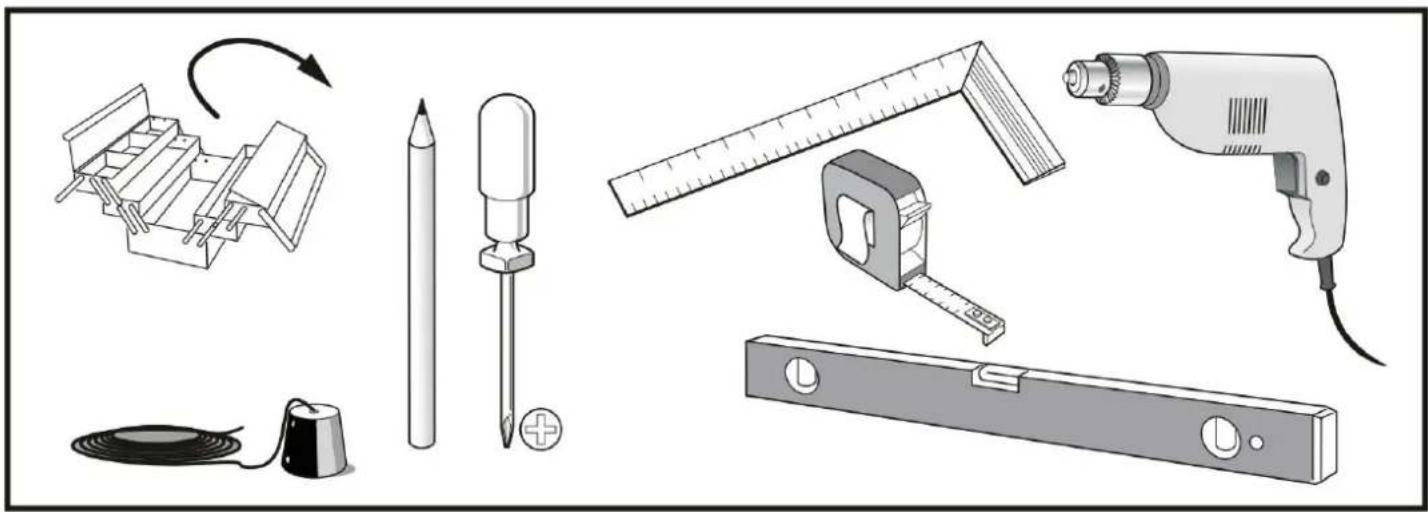

BENODIGDE GEREEDSCHAPPEN

INBEGREPEN HARDWARE

	(x1)	(x1)	ST5,5x32(x4)(x)	(ST4.2x32x2)(x9)	ST4.2x13 (x2)
(x1)	ST4.2x31.7 (x1)		(x1)

Installatie

1

CONSTRUCTEER EEN RUWE OPENING 1. De kop要去 VIERKANT+zijn en loodrecht op de buis en WATERPAS. 2. De bredte is 2x de deurbreedte plus 1" (25 mm). 3. Pas de diepte van de deur aan: voor panelen van 25 mm (1") tot 45 mm (1-3/4").

2	Trek een krijtijn op de vloer, gelijk met de zichsijsten.

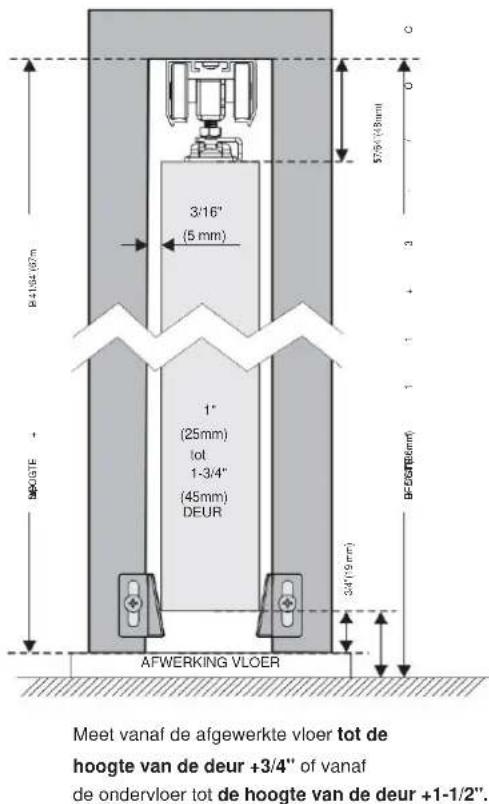

	Meet vanaf de afgewerkte vloer tot de hoogte van de deur +3/4" of vanaf de ondvloer tot de hoogte van de deur +1-1/2".

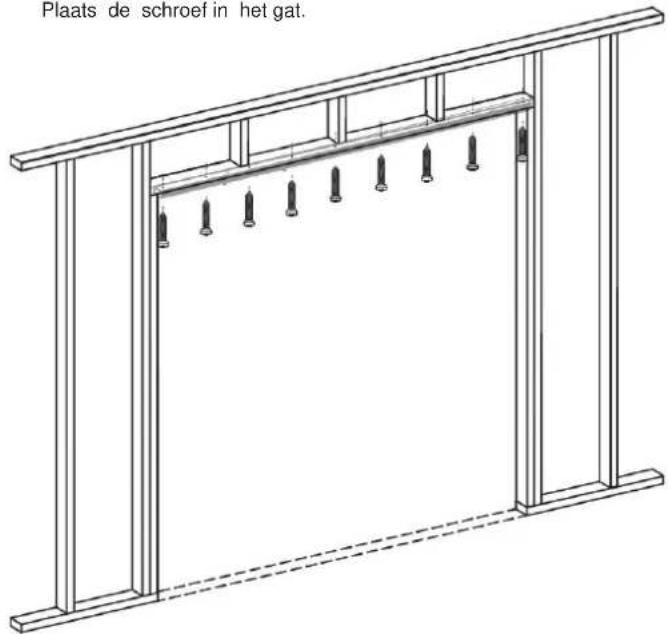

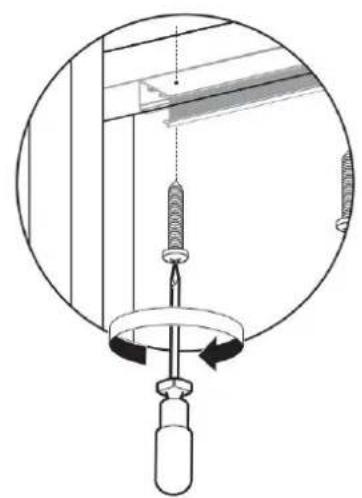

6 Plaats de schroef in het gat.

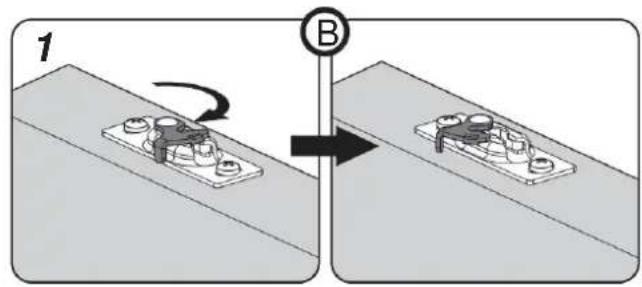

AB/Bevestig de deurplaten op de bovenkant van de deur, op 70 mm van elke rand, met de vergrendelingslipjes aan dezelfde kant.

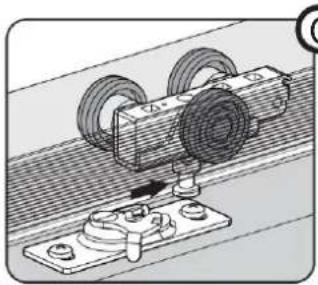

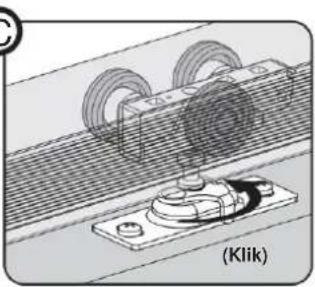

CD/Monteer de deur door de deurplaat onder de stelbout van de hanger te plaatsen. Til de deur op en duw de grendel in de deurplaat. Klik vervolgens het lipje op zijn plaats. Herhaal dit met de andere hanger/deurplaat.

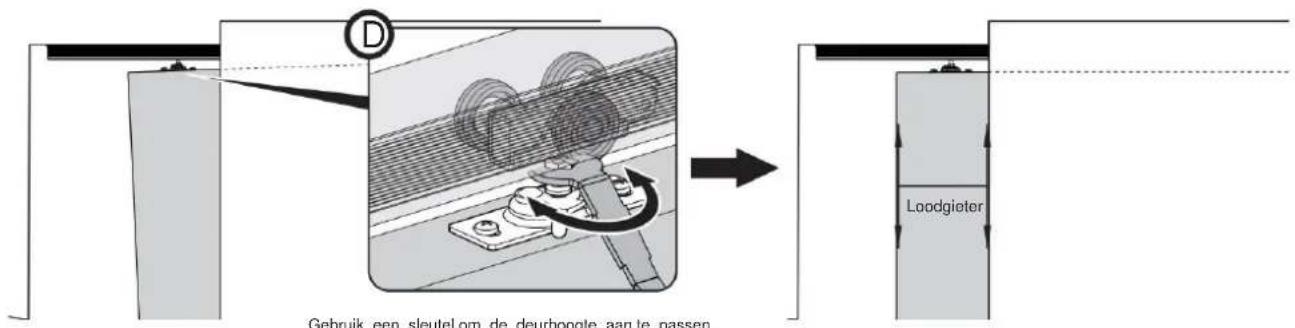

Gebruik een sleutel om de deurhoogte aan te passen.

9

Bevestig de bumper aan de achterkant van de deur, op 1000 mm van de onderrand.

10

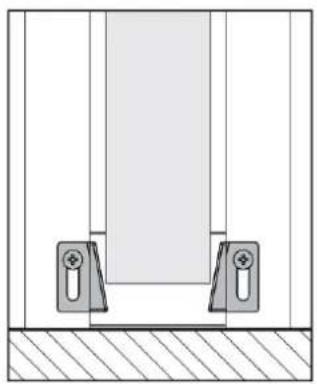

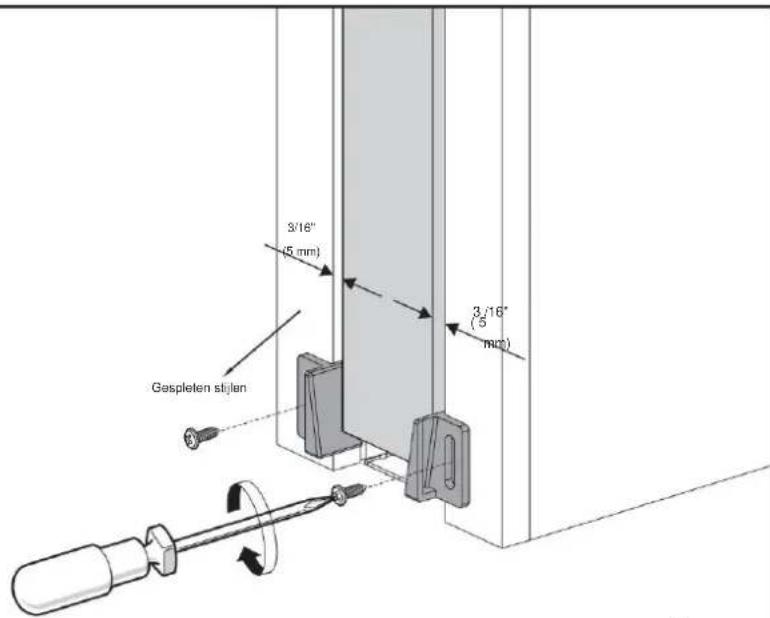

Bevestig de geleiders op de afgewerkte gespleten zijden aan de onderkant van de deur, zodat de deur in het midden van de opening wordt gehouden.

11

Installeer de afgewerkte stijlen, de split header en de omkasting zoals afgebeeld. Bevestig de split header aan de slothendelzijde met schroeven voor toekomstige verwijdering of aanpassing van de deur. GEBRUIK GEEN JAMBS MET DADO'S. Let op: minimaal 5 mm spelling tussen deurpost en deur.

A

B

C

D

Onderhoud

1. Vermijd langdurige blootstelling aan de zon om veroudering te voorkomen.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd in de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
