Tipo di prodotto	Kit per porta scorrevole
Marca	Vevor
Modello	YMXT-XC39-6

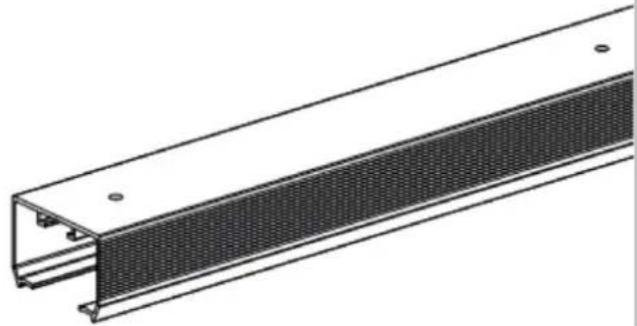

Materiale del binario	Acciaio
Spessore porta compatibile	25 a 45 mm
Larghezza apertura consigliata	2 × larghezza della porta + 25 mm
Capacità di carico massima	50 kg (stima)
Peso del kit	Circa 4 kg
Colore	Argentato
Utilizzo	Porta scorrevole interna
Funzione di regolazione	Altezza regolabile tramite bullone di regolazione
Sistema di ammortizzazione	Non incluso
Dispositivi di protezione richiesti	Occhiali di sicurezza e guanti
Manutenzione	Evitare l'esposizione prolungata al sole
Pezzi inclusi	Binario, staffe, piastre porta, viti, paraurti, guide, montanti fenduti
Strumenti richiesti	Cacciavite, livella, matita, metro, chiave
Garanzia	Garanzia del produttore (consultare Vevor)
Produttore	Shanghaiuxinmuyeyouxiangongsi
Paese di origine	Cina

Domande frequenti - YMXT-XC39-6 Vevor

Qual è la capacità di carico di questo kit per porta scorrevole?

La capacità di carico massima è stimata a 50 kg per un utilizzo ottimale. Assicurarsi che la porta rispetti questo limite.

Come regolare l'altezza della porta dopo l'installazione?

Utilizzare una chiave per girare il bullone di regolazione situato sul supporto della porta. Girare in un senso alza la porta, nell'altro la abbassa.

Quali strumenti sono necessari per l'installazione?

Gli strumenti richiesti sono: un cacciavite, una livella, una matita, un metro a nastro e una chiave.

Questa porta scorrevole può essere installata su un muro in cartongesso?

Sì, ma si consiglia di utilizzare tasselli adatti per cartongesso e di rinforzare la zona di ancoraggio se necessario.

Come mantenere il binario per uno scorrimento ottimale?

Pulire regolarmente il binario con un panno morbido e lubrificarlo con un prodotto al silicone per evitare attriti.

Il kit è compatibile con porte in legno massiccio?

Sì, a condizione che il peso della porta non superi la capacità di carico e che lo spessore sia compreso tra 25 e 45 mm.

Posso utilizzare questo sistema per una porta doppia?

Questo kit è progettato per una porta singola. Per una porta doppia, sono necessari due kit o un sistema specifico.

Qual è l'altezza massima della porta consigliata?

L'altezza non è specificata esplicitamente, ma la larghezza dell'apertura deve essere di 2 volte la larghezza della porta più 25 mm. Adattare l'altezza in base al binario.

Come fissare la guida al pavimento?

Posizionare la guida al centro dell'apertura, a livello del pavimento finito, e avvitarla utilizzando le viti fornite dopo aver segnato i fori.

C'è una garanzia su questo prodotto?

Sì, Vevor offre una garanzia del produttore. Consultare il sito www.vevor.com/support per maggiori dettagli e per registrare il prodotto.

MANUALE UTENTE YMXT-XC39-6 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Set porta scorrevole

Modello:YMXT-XC39-6

Continuiamo impegnari per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi alla espressione simile da nei utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con nei rispetto ai principali marchi principali e non significa necessariamente copire tutte le categorie di utensili da nei offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con nei se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Set porta scorrevole

Modello:YMXT-XC39-6

HAI BISOGNO DI AIUTO? CONTATTAC!

Hai domande sul prodotto? Hai bisogno di supporto technique? Non esitare a contattari:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attendamente tutte le istruzioni del manuale prima di utilizzato. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sare soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti technologici o software sul nostro prodotto.

ISTRUZIONI

Grazie mille per aver scelto quello set di porte scorrevoli.

• Si prega di leggere tutte le istruzioni prima di utilizzato. Le informazioni ti aiuteranno a ottener e migliorari risultati possibili.

I prodotti rappresentati in quello catalogo potrebbero avee un colore diverso rispetto all'articolo reale.

SALVA QUESTE ISTRUZIONI

ATTENZIONE:

quando si utilizzato gli utensili, assicurarsi che siano rispetto le norme di salute e sicurezza,

le normative delle autorità locali e le norme generali sulle pratiche di officina.

* NONutilizzare utensili se danneggiati.

Mantenere gli utensili in buone condizioni e puliti per ottenere prestazioni ottimali e più sicure.

Indossare indumenti adatti per evitare di impigliari. Non indossare gioielli svolazzanti e legare i capelli lunghi.

Tenere conto di tutti gli utensili e dei pezzi utilizzati.

• Se si lavora fuori dal veicolo, assicurarsi che il posto di lavoro sia sicuro e stabile.

• Non utilizzato quosti strumenti se sei stanco o fatto di alcol, droghe o farmaci inebrianti.

• AVVERTENZA PER LA SICUREZZA PERSONALE!

Indossare sempre dispositivi di protezione individuale. *DISPOSITIVI DI PROTEZIONE INDIVIDUALE

1. Indossare sempre occhiali di sicurezza antiurto che forniscano protezione frontale e laterale per gli occhi. L'attrezzatura di protezione degli occhi deve essere conforme agli standard CSA Z94.3-07 o ANSI Z87.1 in base al tipo di lavoro svolto.

2. Indossare quanti che garantiscano una protezione adeguata ai materiali da lavorare o che riducano gli effetti delle vibrazioni dell'utensile.

Montaggio e utilizzato

PRE-INSTALLAZIONE

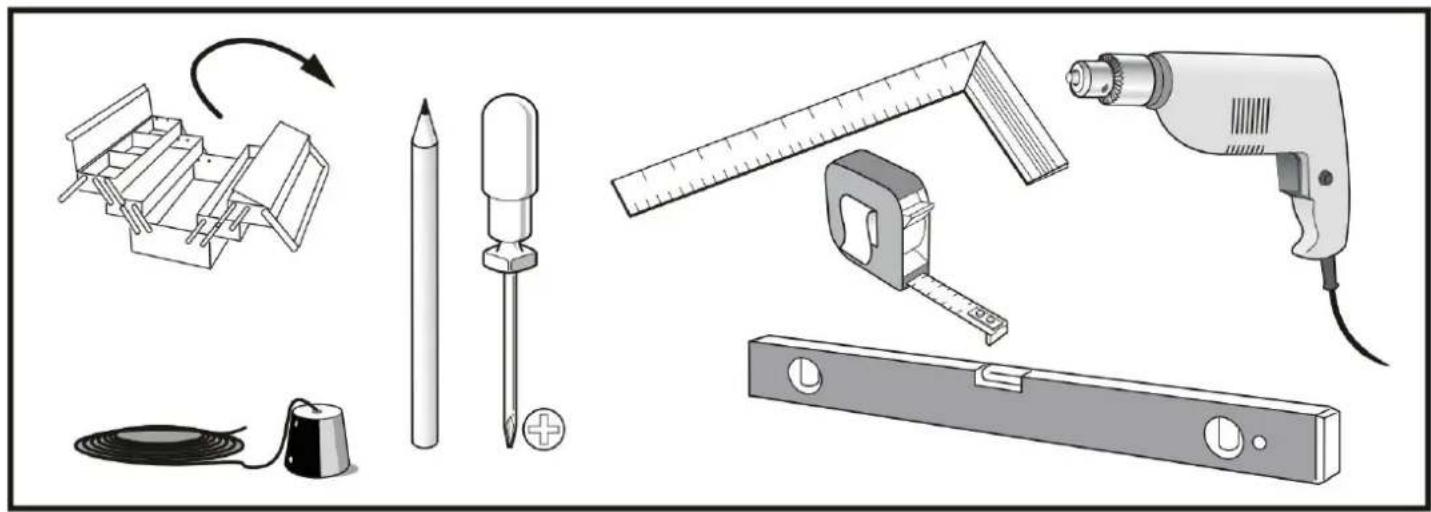

STRUMENTI NECESSARI

HARDWARE INCLUSO

testata delve essere SQUADRATA e A PIOMBO con tubo e LIVELLA.

1. La larghezza è 2 volte la larghezza della porta più 1" (25 mm).
2. Profondà della porta adatta: per pannelli da 1^ (25 mm) a 1-3/4* (45 mm).

（）

2

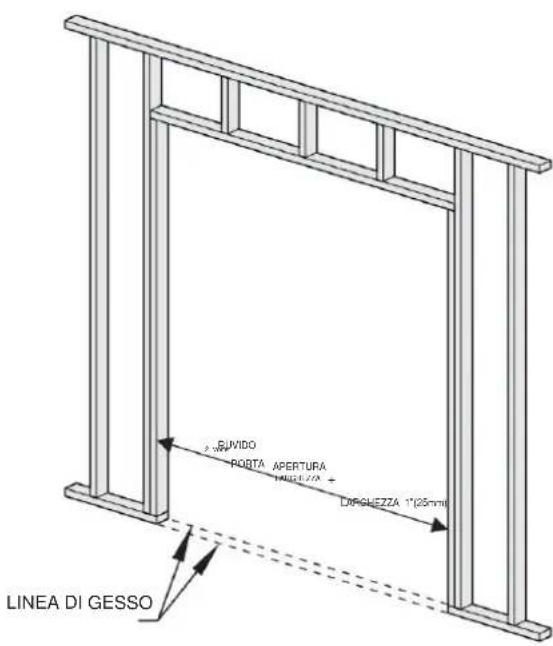

Tracclare una linea con il gesso sul pavimento, all'altezza degli stipiti laterali.

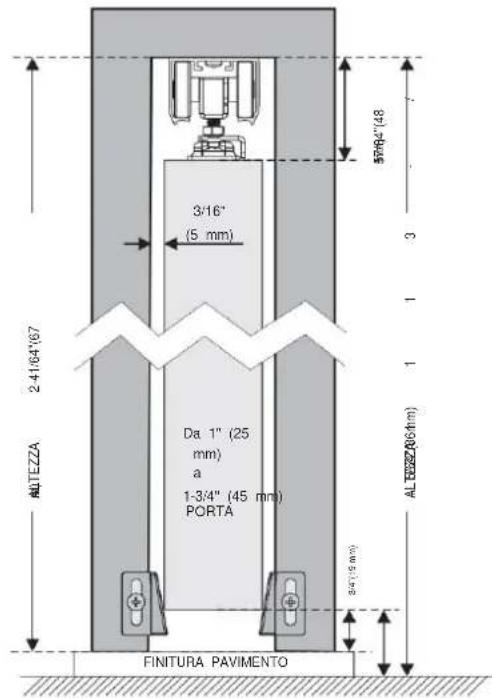

Misurare dal pavimento finito all'altezza della porta +3 / 4 o dal sottopavimento all'altezza della porta +1 - 1 / 2

3

6

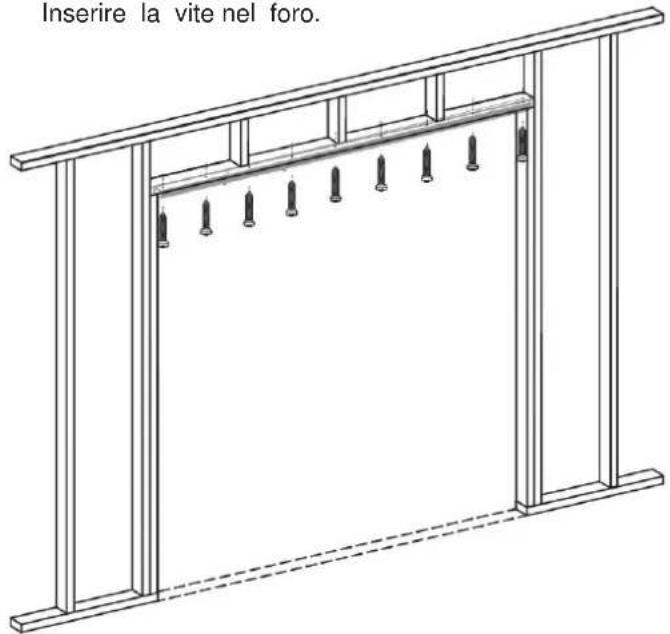

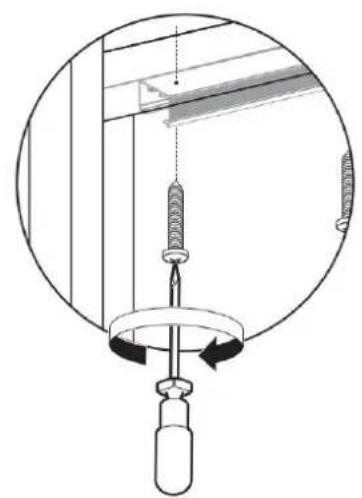

Inserire la vite nel foro.

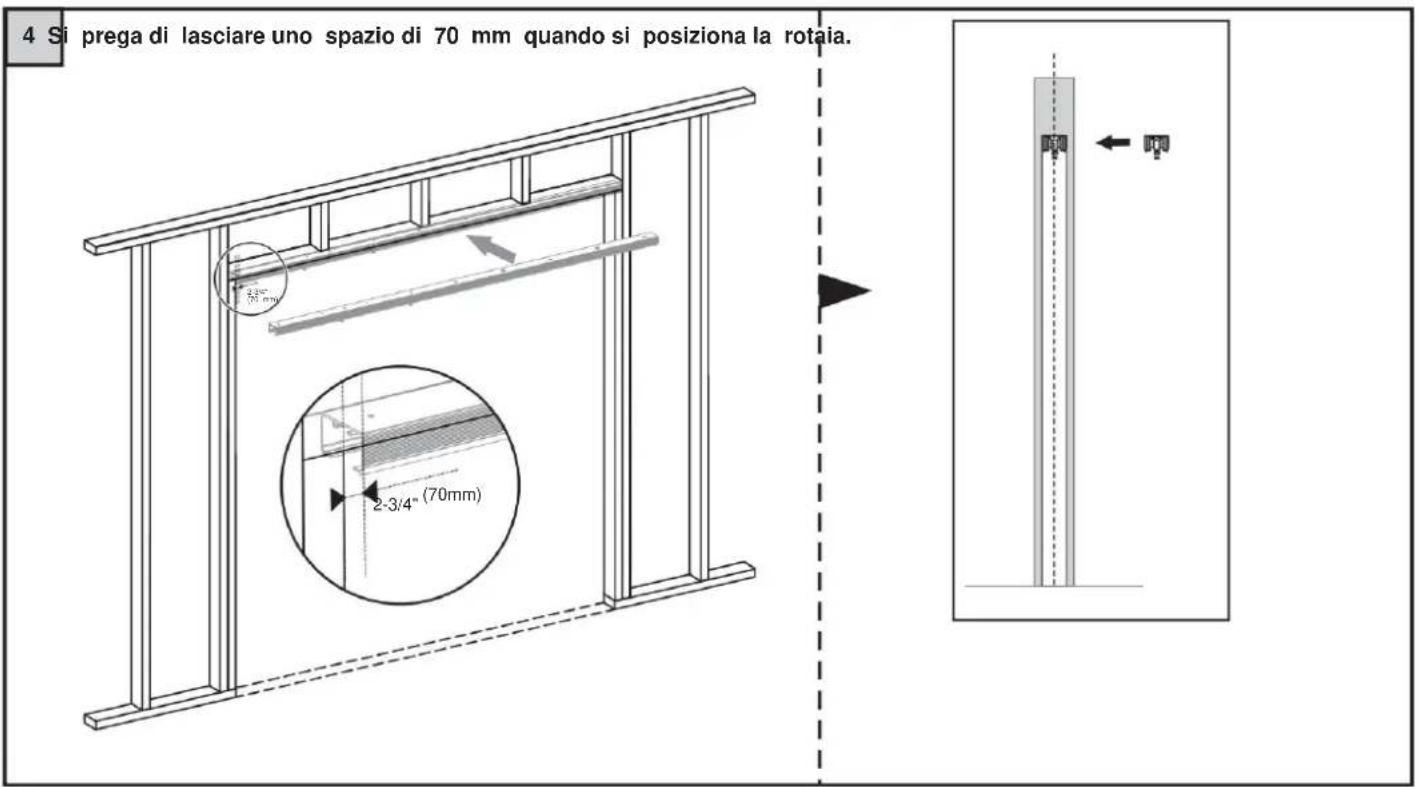

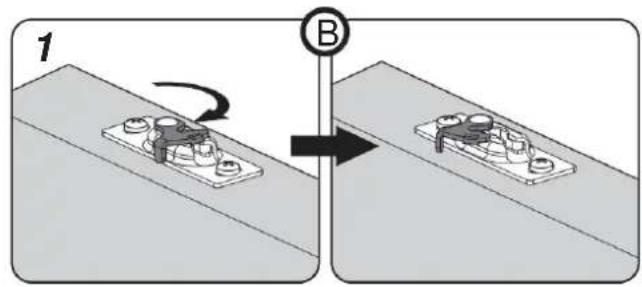

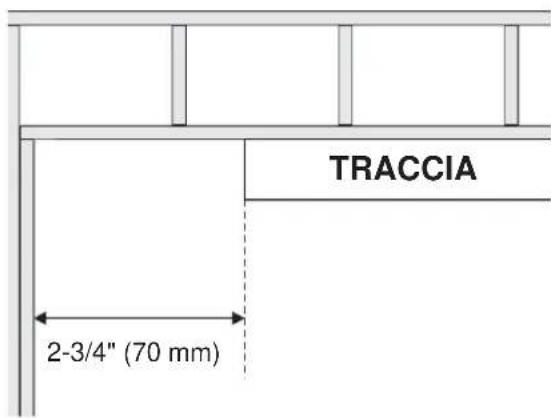

AB/Fissare piastredella portasa sullaparte superiore della portaa 2-3/4" (70 mm) da ciascun bordo con le linguette di bloccaggio sullo stesso lato.

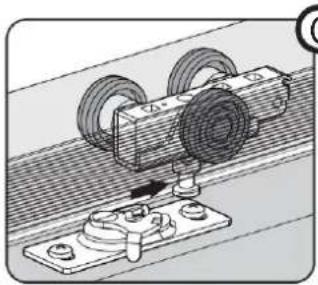

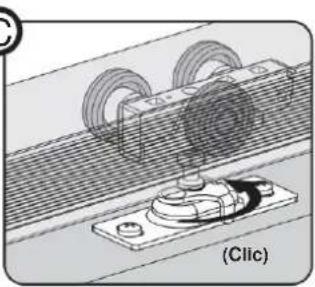

Porta CD/Monte posizionando la piastra della porta sotto il bullone di regolazione del gancio. Sollevare la porta e spingere il chiavistello nella piastra della porta, quindi agganciare la linguetta in posizione.

Ripetere la stessoperazione con l'alto gancio/targa por porta.

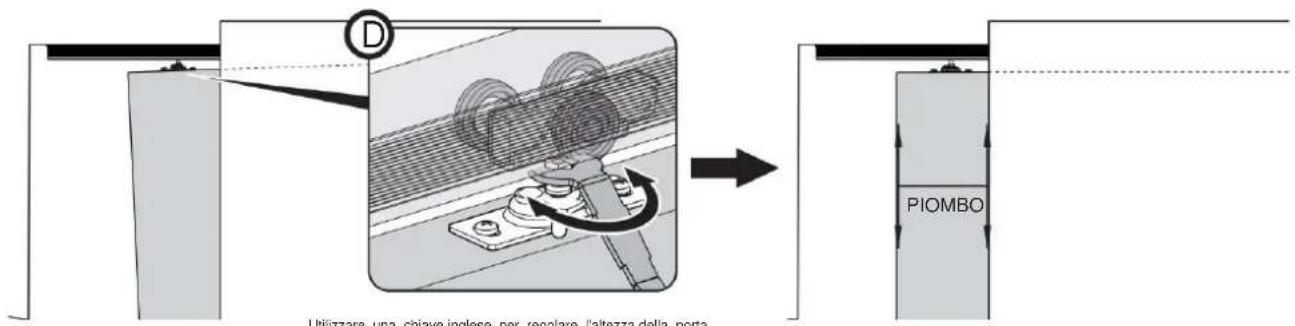

Utilizzato una chiave inglese per regolare l'altezza della porta.

9

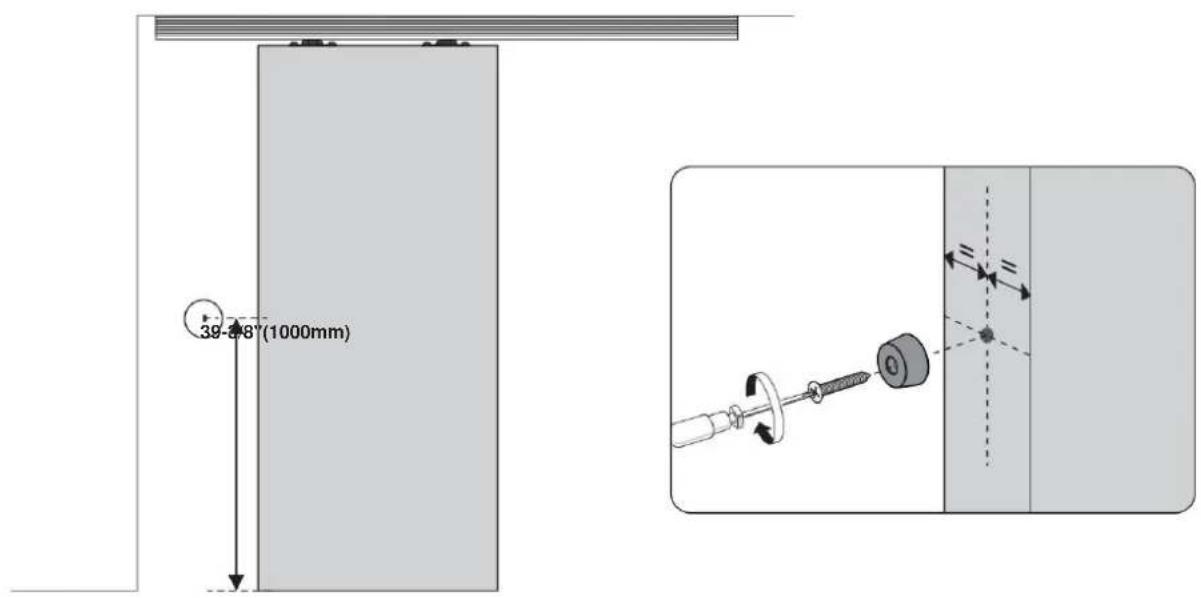

Fissare il paraurti sul bordo posteriore della porta a 39-3/8" (1000 mm) dal bordo inferiore.

10

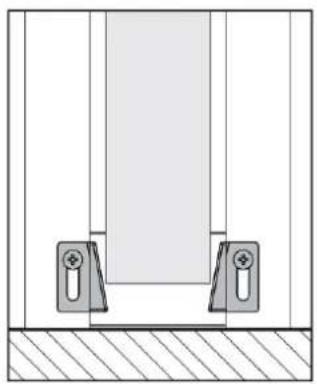

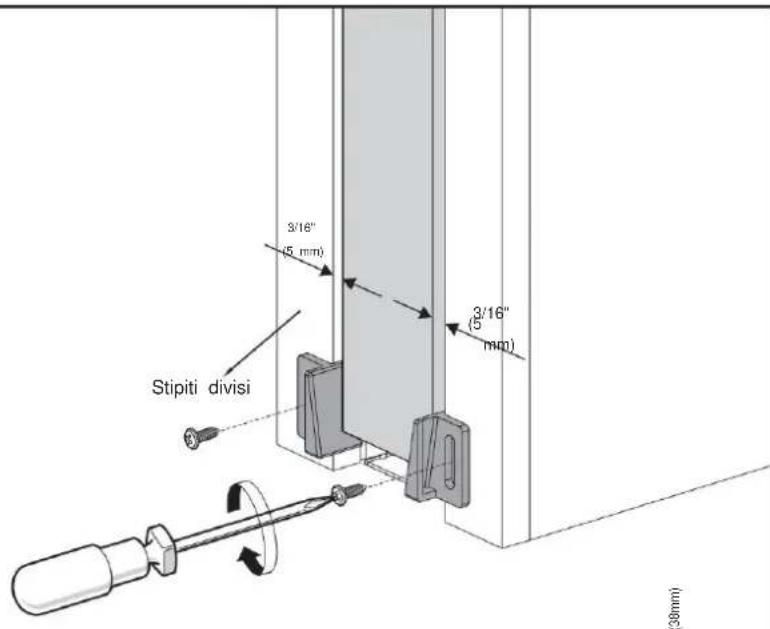

Fissare le guide sugli stipiti rifiniti nella parte inferiore della porta in modo che la porta rimanga al centro dell'apertura.

11

Installare gli stipiti finiti, la traversa divisa e l'involucro come migliorato.

Fissare la testata divisa sul lato della leva di bloccaggio con viti per

la futura rimozione o regolazione della porta. NON USARE STIPITI CON DADO.

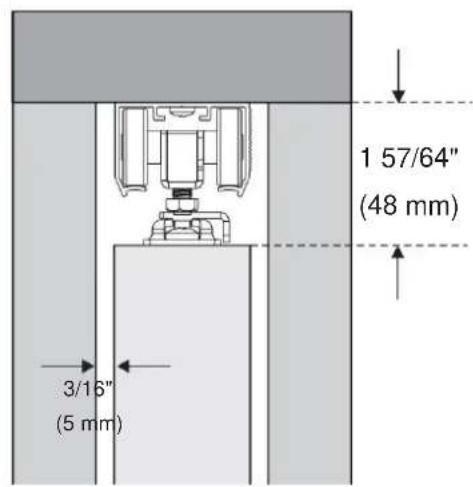

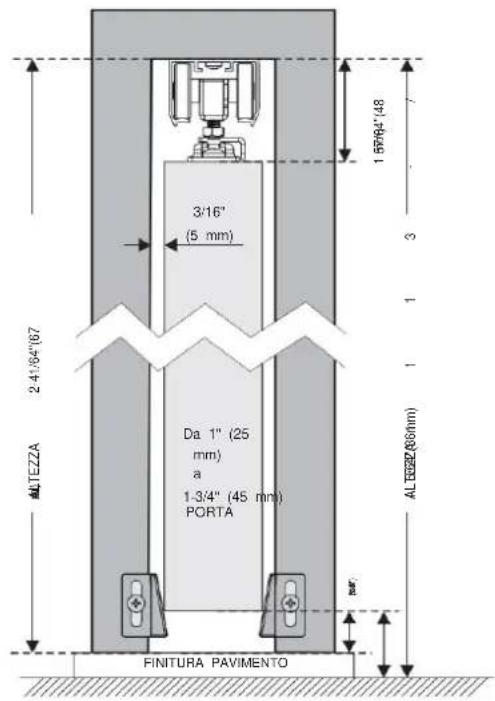

Nota: lasciare almeno 5 mm (3/16") di spazio libero tra stipite e porta.

Si

UN

B

Misurare dal pavimento finito

all'altezza della porta +3 / 4"

dal sottom Pavimento all'altezza della porta +1-1/2".

C

D

Manutenzione

1. Evitare l'esposizione prolungata al sole per prevenir l'invecchiamento.
