Produkttyp	Skjutdörrssats
Märke	Vevor
Modell	YMXT-XC39-6
Rälens material	Stål
Kompatibel dörrtjocklek	25 till 45 mm
Rekommenderad öppningsbredd	2 × dörrbredd + 25 mm
Maximal lastkapacitet	50 kg (uppskattning)
Kitets vikt	Cirka 4 kg
Färg	Silverfärgad
Användning	Invändig skjutdörr
Justeringsfunktion	Justerbar höjd via justeringsbult
Dämpningssystem	Ingår ej
Obligatorisk skyddsutrustning	Skyddsglasögon och handskar
Underhåll	Undvik långvarig solexponering
Ingående delar	Räl, fästen, dörrplattor, skruvar, stötfångare, styrningar, delade stolpar
Nödvändiga verktyg	Skruvmejsel, vattenpass, penna, måttband, nyckel
Garanti	Tillverkarens garanti (kontakta Vevor)
Tillverkare	Shanghaiuxinmuyeyouxiangongsi
Ursprungsland	Kina

Vanliga frågor - YMXT-XC39-6 Vevor

Vad är lastkapaciteten för denna skjutdörrssats?

Den maximala lastkapaciteten uppskattas till 50 kg för optimal användning. Se till att dörren håller sig inom denna gräns.

Hur justerar man dörrhöjden efter installation?

Använd en nyckel för att vrida justeringsbulten på dörrfästet. Vridning åt ena hållet höjer dörren, åt andra sänker den.

Vilka verktyg behövs för installation?

Nödvändiga verktyg är: en skruvmejsel, ett vattenpass, en penna, ett måttband och en nyckel.

Kan denna skjutdörr installeras på en gipsskiva?

Ja, men det rekommenderas att använda lämpliga pluggar för gipsskiva och förstärka förankringsområdet vid behov.

Hur underhåller man rälen för optimal glidning?

Rengör rälen regelbundet med en mjuk trasa och smörj den med en silikonprodukt för att undvika friktion.

Är satsen kompatibel med massiva trädörrar?

Ja, under förutsättning att dörrens vikt inte överstiger lastkapaciteten och tjockleken är mellan 25 och 45 mm.

Kan jag använda detta system för en dubbeldörr?

Denna sats är designad för en enkel dörr. För en dubbeldörr krävs två satser eller ett specifikt system.

Vilken är den rekommenderade maximala dörrhöjden?

Höjden är inte explicit specificerad, men öppningsbredden måste vara 2 gånger dörrbredden plus 25 mm. Anpassa höjden efter rälen.

Hur fäster man styrningen i golvet?

Placera styrningen i mitten av öppningen i nivå med färdigt golv och skruva fast den med medföljande skruvar efter att ha markerat hålen.

Finns det garanti på denna produkt?

Ja, Vevor erbjuder en tillverkargaranti. Besök www.vevor.com/support för mer information och för att registrera din produkt.

BRUKSANVISNING YMXT-XC39-6 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Set med skjutdörrar

Modell: YMXT-XC39-6

Vi fortsetter att vara engagerade i att ge dig verktyg till konkurrenskräftiga priser. "Spara halften", "halva priset" aller andra liknande uttryck som anvands av oss representar bara en uppskattning av besparingar du kan dra nytta av att kopa vissa verktyg hos oss jamfort med de stora toppmärkena och betyder inte nodvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du paminns om att noggrant kontrollera nar du gör en beställning hos oss om du verkligen sparar halften i jäm forelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Set med skjutdörrar

Modell: YMXT-XC39-6

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produitfrågor? Behöver du teknik support? Kontakta oss gärna: Teknik support och e-garanticertifikat www.vevor.com/ support

Detta ar den ursprungliga instruktionen, las alla instruktioner noggrant innan du anvander den. VEVOR resolverar sig for en tydlig talkning av var anvandarmanual. Utseendet pa Produkten ar beroende av den produit du fatt. Ursakta oss att vi intekommen att informera dig ingen om det finns nagon teknik ellerm mjukvaruupddateringarpa var produit.

INSTRUKTIONER

Tack sá mycket for att du valde detta skjutdörrsset.

• Läs alla instruktioner innan du använder den. Informationen hjälper dig att uppnå)basta möjliga resultat.

Produkterna ienna katalog kan ha en annan farg an den faktiska varan.

SPARA DESSA INSTRUKTIONER

WARNING: Se

till att hälsa och sakerhet, lokala myndigheter och allmäna verkestadsföreskrifter följs nar

Häll verktygen i gott och rent skick För bösta och säkraste prestanda.

• Bär lámpliga kläder für att undvika att det fastnar. Bär inte sösa smycken och bind tillbaka langt här.

Redogor for alla verktyg och delar som anvands.

• Om du arbetar utanfor fordonet, se till att arbetsplatsen År saker och stabil.

• Använd inte dessa verktyg om du är trött eller påverkad av alkohol, droger eller berusande mediciner.

• VARNING FÜR PERSONLIG SÄKERHET!

Bär alltid personlig skyddsutrustning.

*PERSONLIG SKYDDSUTRUSTNING

1. Bär alltid skyddsglasögon som ger skydd på framsidan och sidan av ögonen. Ögonskyddsutrustning bör overensstämma med CSA Z94.3-07 eller ANSI Z87.1 standarder baserat på den typ av arbete som utförs.

2. Använd handskar som ger skydd baserat på arbetsmaterialen eller for att minska effekterna av verktygsvibrationer.

FORINSTALLATION

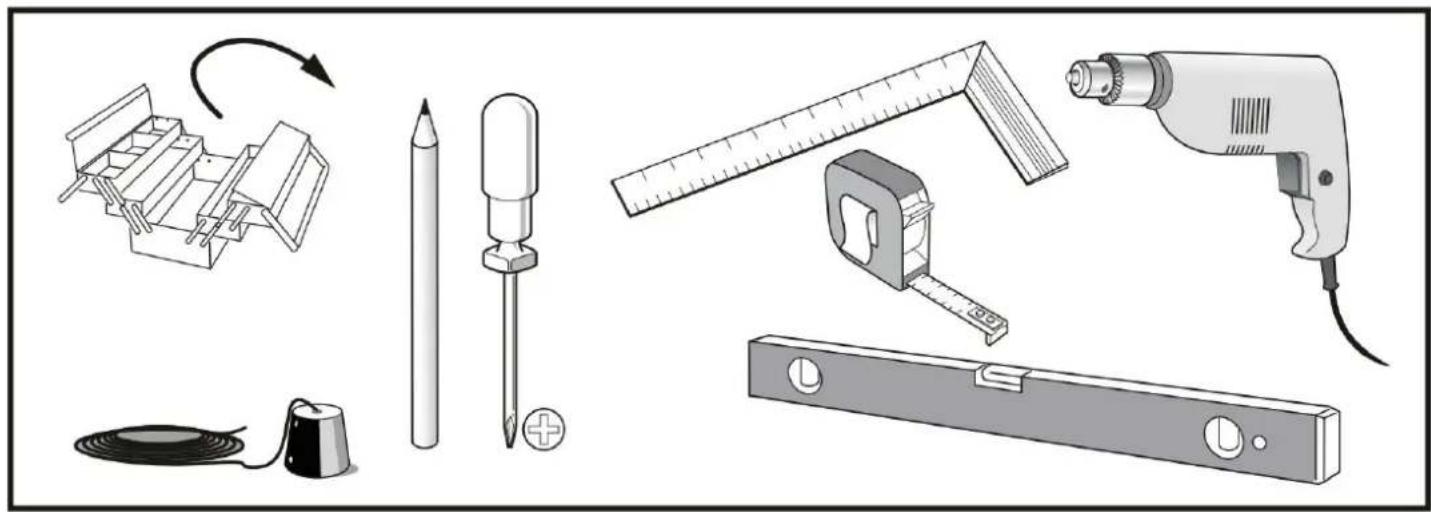

VERKTYG KRÄVS

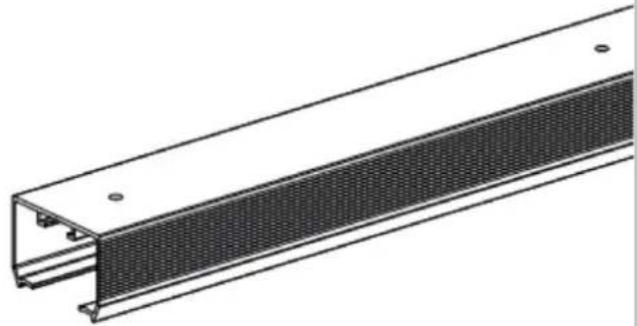

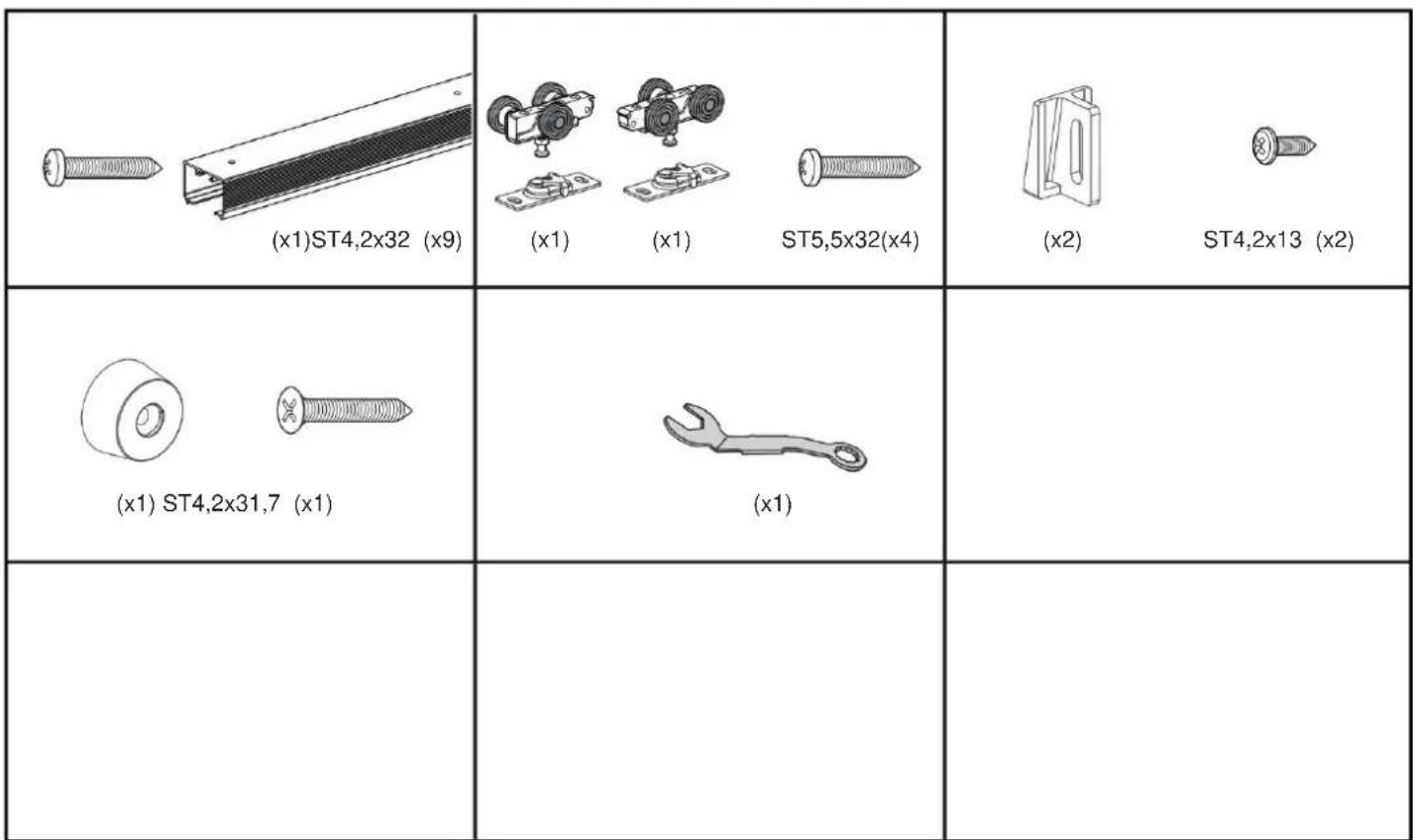

HARDVARA INGÄR

Installation

1

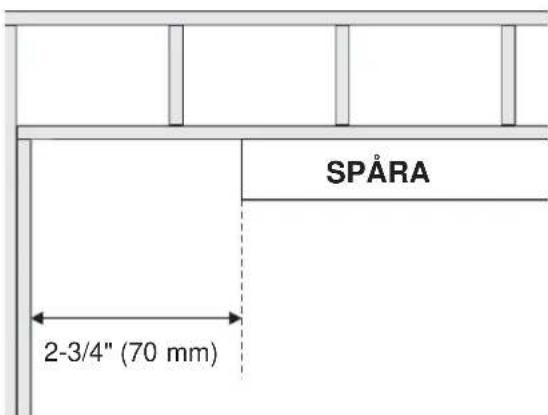

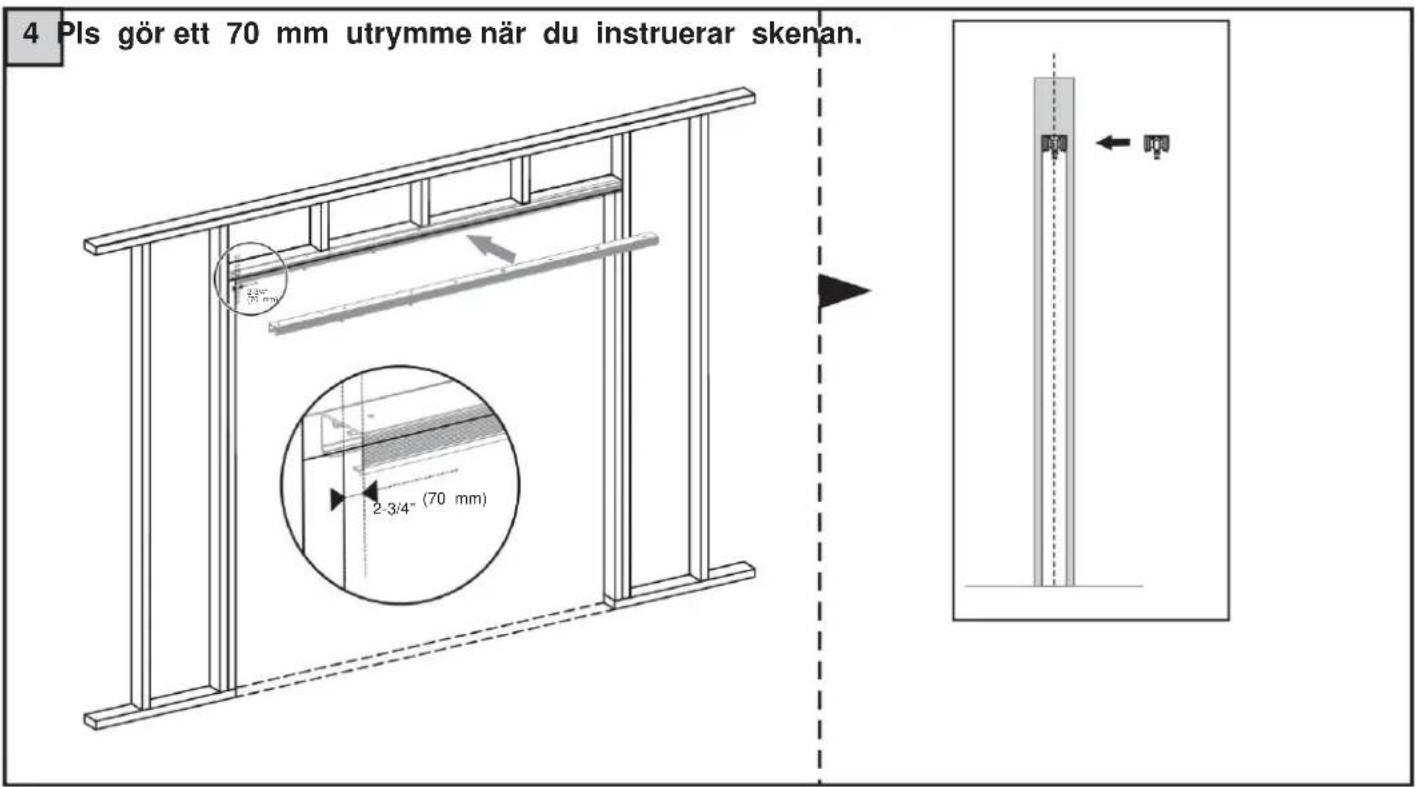

KONSTRUERA GROV ÖPPNING 1. Samlingsröret

maste vara KVADRAT och LUMB med ror och NIVA.

1. Bredden ar 2X Dörrbredden plus 1" (25 mm).
2. Montera dörrdjup: För 1"(25mm) till 1-3/4"(45mm) paneler.

2

Knapp en kritstreck pa golvet aven med sidoposter.

Mät upp frän fardigt golv Dorrhöjd +3/4" eller frän undergol vill

Dorrhöjd +1-1/2".

3

6

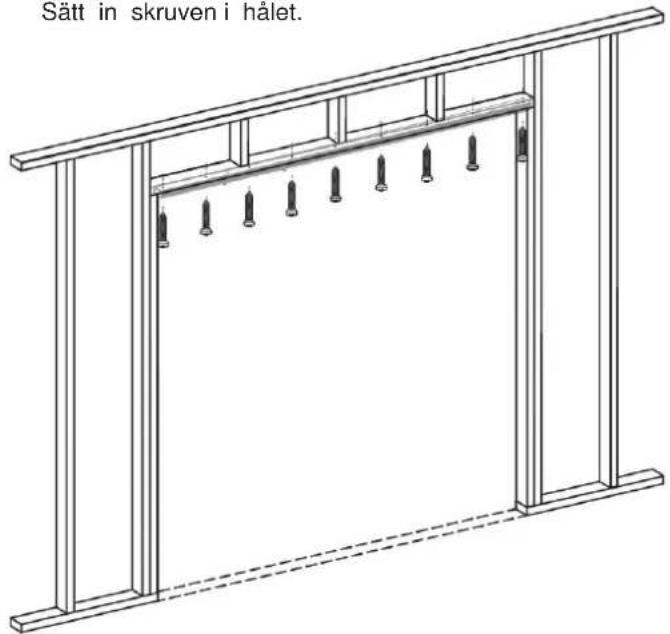

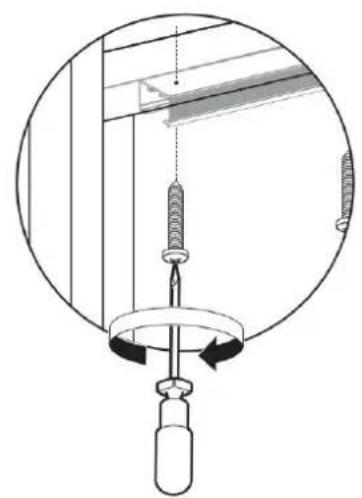

Satt in skruven i halet.

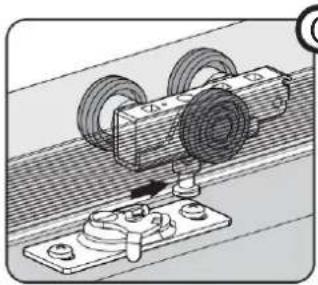

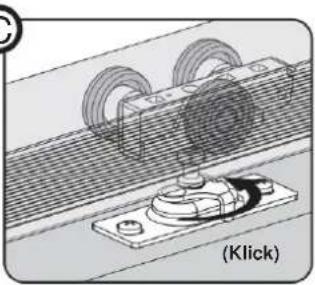

CD/montera dörren genom att placera dörrplattan under justerbulten pa hangaren.

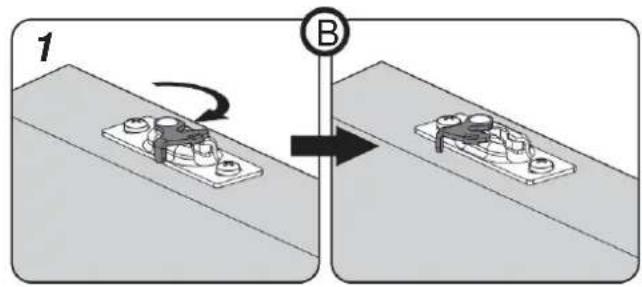

Lyft dörren och tryck in bulten i dörrplattan, klicka sedan fliken pa plats.
Upprep a med annan hangare/dörrplatta.

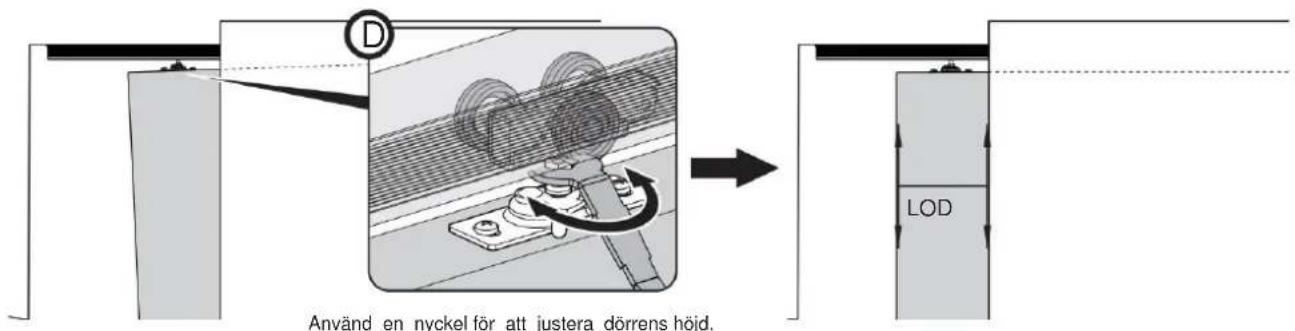

Använd en nyckel for att justera dorrens hojd.

9

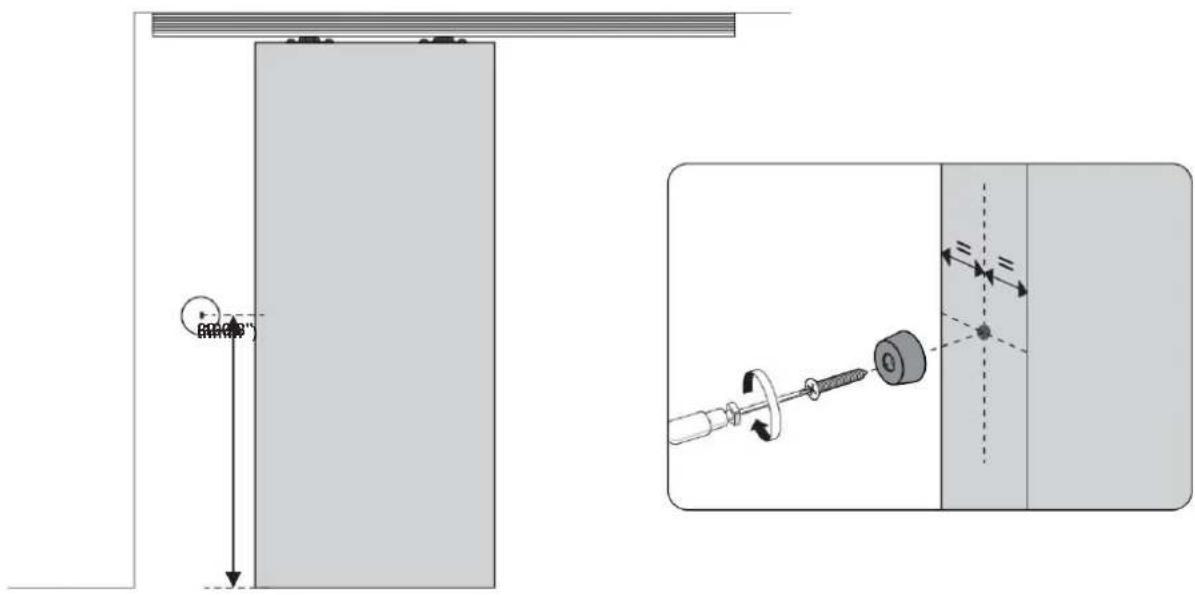

Fäst stöftfängaren pa bakkanten av dörren 39-3/8" (1000 mm) frän nederkanten.

10

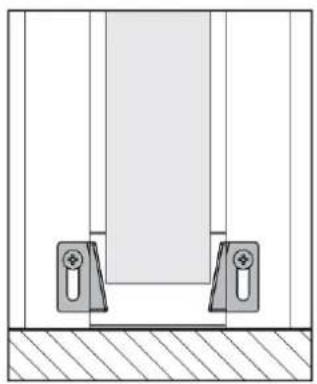

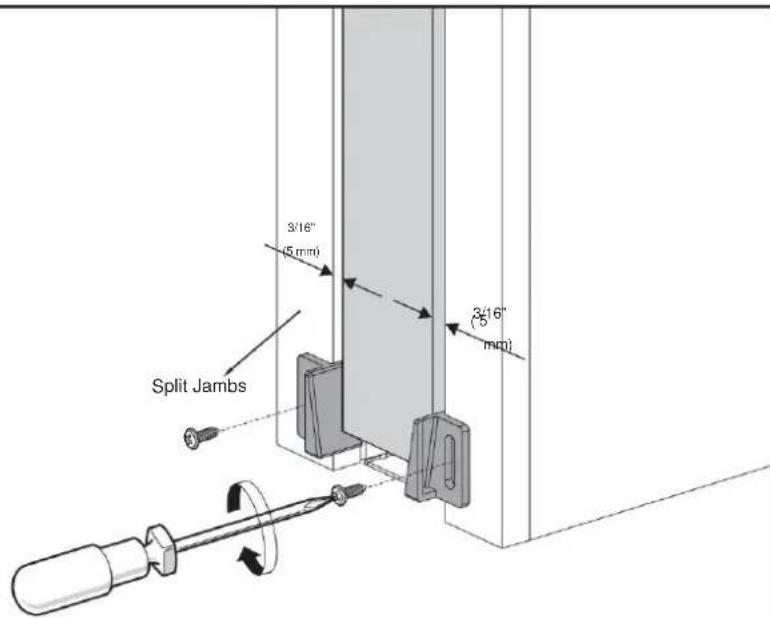

Fast guider pa fardiga delade karmar vid dorrens.
botten sa att dorren halls i mitten av oppingen.

11

Installerafardiga karmar,delat samlingsror och hoje enligt bilden.

Fast den delade samlingen pa Iasspakens sida med skruvar for

framtida borttagning ellr justering av dorren. ANVAND INTE JAMBS MED DADO'S.

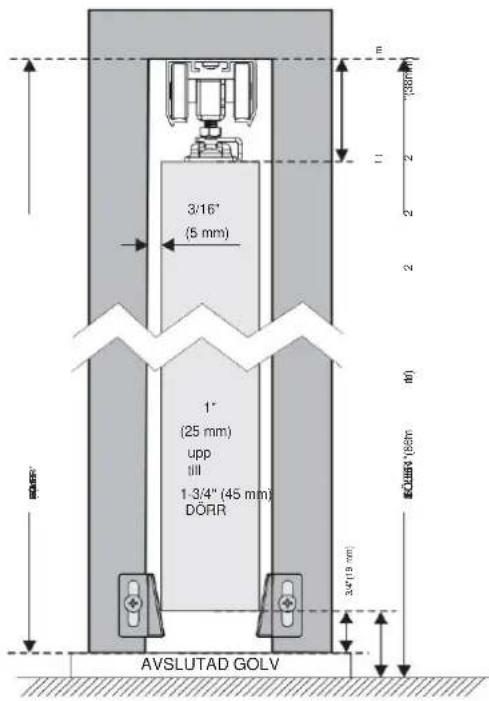

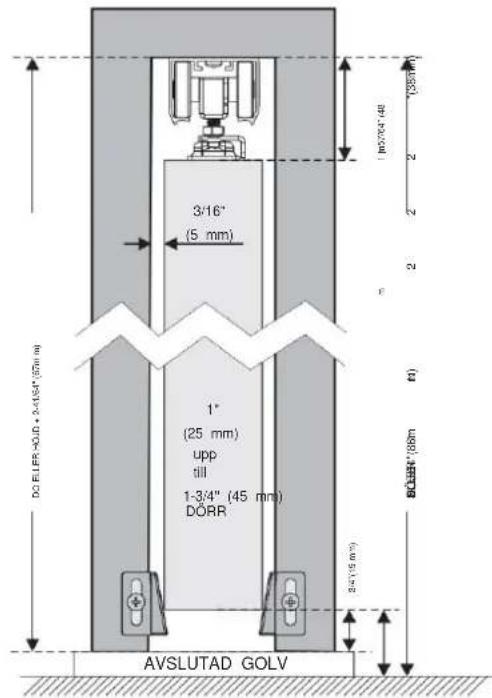

Obs: minst 3/16" (5 mm) spel mellan karmen och dörren.

JA

INGA

a

FAST FINISH SPLIT STAL TILL STALROR/ODDROR MED JAMB

C
FINISH DEPLAT HUVUD

b
SKIMMAR OCH LOD FINISH STOPP MED DORR

d
AVSLUTATRIM

Mat upp fran fardigt golv Dorrhojd

+3/4"ller frän undergot till

Dorrhojd +1 - 1 / 2

Underhäll

1. Undvik langvarig exponering for solen for att undvika aldrande.
