Produkttyp	Schiebetür-Kit
Marke	Vevor
Modell	YMXT-XC39-6
Schienenmaterial	Stahl
Kompatible Türstärke	25 bis 45 mm
Empfohlene Öffnungsbreite	2 × Türbreite + 25 mm
Maximale Tragfähigkeit	50 kg (Schätzung)
Kit-Gewicht	Ca. 4 kg
Farbe	Silber
Verwendung	Innenschiebetür
Einstellfunktion	Höhenverstellbar über Einstellschraube
Dämpfungssystem	Nicht enthalten
Erforderliche Schutzausrüstung	Schutzbrille und Handschuhe
Pflege	Längere Sonneneinstrahlung vermeiden
Enthaltene Teile	Schiene, Halterungen, Türplatten, Schrauben, Stoßfänger, Führungen, geschlitzte Pfosten
Erforderliche Werkzeuge	Schraubendreher, Wasserwaage, Bleistift, Maßband, Schlüssel
Garantie	Herstellergarantie (siehe Vevor)
Hersteller	Shanghaiuxinmuyeyouxiangongsi
Ursprungsland	China

Häufig gestellte Fragen - YMXT-XC39-6 Vevor

Wie hoch ist die Tragfähigkeit dieses Schiebetür-Kits?

Die maximale Tragfähigkeit wird auf 50 kg geschätzt. Stellen Sie sicher, dass die Tür dieses Limit einhält.

Wie kann die Türhöhe nach der Installation eingestellt werden?

Verwenden Sie einen Schlüssel, um die Einstellschraube am Türhalter zu drehen. Drehen in eine Richtung hebt die Tür, in die andere senkt sie.

Welche Werkzeuge werden für die Installation benötigt?

Erforderliche Werkzeuge: ein Schraubendreher, eine Wasserwaage, ein Bleistift, ein Maßband und ein Schlüssel.

Kann diese Schiebetür an einer Gipskartonwand installiert werden?

Ja, aber es wird empfohlen, geeignete Dübel für Gipskarton zu verwenden und den Verankerungsbereich bei Bedarf zu verstärken.

Wie pflegt man die Schiene für optimale Gleitfähigkeit?

Reinigen Sie die Schiene regelmäßig mit einem weichen Tuch und schmieren Sie sie mit einem Silikonprodukt, um Reibung zu vermeiden.

Ist das Kit mit massiven Holztüren kompatibel?

Ja, sofern das Türgewicht die Tragfähigkeit nicht überschreitet und die Dicke zwischen 25 und 45 mm liegt.

Kann ich dieses System für eine Doppeltür verwenden?

Dieses Kit ist für eine einflügelige Tür konzipiert. Für eine Doppeltür werden zwei Kits oder ein spezielles System benötigt.

Was ist die empfohlene maximale Türhöhe?

Die Höhe ist nicht explizit angegeben, aber die Öffnungsbreite sollte 2 × Türbreite + 25 mm betragen. Passen Sie die Höhe entsprechend der Schiene an.

Wie wird die Bodenführung befestigt?

Platzieren Sie die Führung in der Mitte der Öffnung auf Höhe des Fertigfußbodens und schrauben Sie sie mit den mitgelieferten Schrauben fest, nachdem Sie die Löcher markiert haben.

Gibt es eine Garantie für dieses Produkt?

Ja, Vevor bietet eine Herstellergarantie. Besuchen Sie www.vevor.com/support für weitere Details und zur Produktregistrierung.

BEDIENUNGSANLEITUNG YMXT-XC39-6 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Schiebetürset

Modell: YMXT-XC39-6

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den größten Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den größten Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Schiebetürset

Modell: YMXT-XC39-6

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben.

Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

ANWEISUNGEN

Vielen Dank, dass Sie sich für diesen Schiebetürset entschieden haben.

Bitte lesen Sie vor der Anwendung alle Anweisungen sorgfältig durch. Die Informationen helfen Ihnen, die bestmöglichen Ergebnisse zu erzielen.

Die Farbe der in diesem Katalog aufgeführten Produkte kann vom tatsächlichen Artikel abweichen.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

WARNUNG: Stellen

Sie sicher, dass bei der Verwendung von Werkzeugen die Gesundheits- und Sicherheitsvorschriften sowie die

behördlichen Vorschriften und allgemeinen Werkstattpraktiken eingehalten werden.

• Verwenden Sie beschädigte Werkzeuge NICHT.

Halten Sie die Werkzeuge in gutem und sauberem Zustand, um eine optimale und sicherste Leistung zu gewährleisten.

Tragen Sie geeignete Kleidung, um ein Hängenbleiben zu vermeiden. Tragen Sie keinen losen Schmuck und binden Sie lange Haare zusammen.

Führen Sie ein Konto für alle verwendeten Werkzeuge und Teile.

• Achten Sie bei Arbeiten außerhalb des Fahrzeugs auf einen sicheren und stabilen Arbeitsplatz.

Benutzen Sie diese Werkzeuge nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder berauschenden Medikamenten.

• WARNUNG ZUR PERSÖNLICHEN SICHERHEIT!

Tragen Sie immer persönliche Schutzausrüstung.

*PERSÖNLICHE SCHUTZAUSRÜSTUNG

1. Tragen Sie immer eine stoßfeste Schutzbrille, die die Augen von vorne und von den Seiten schützt. Die Augenschutzausrüstung sollte je nach Art der ausgeführten Arbeit den Normen CSA Z94.3-07 oder ANSI Z87.1 entsprechen.
2. Tragen Sie Handschuhe, die je nach Arbeitsmaterial Schutz bieten oder die Auswirkungen von Werkzeugvibrationen reduzieren.

VORINSTALLATION

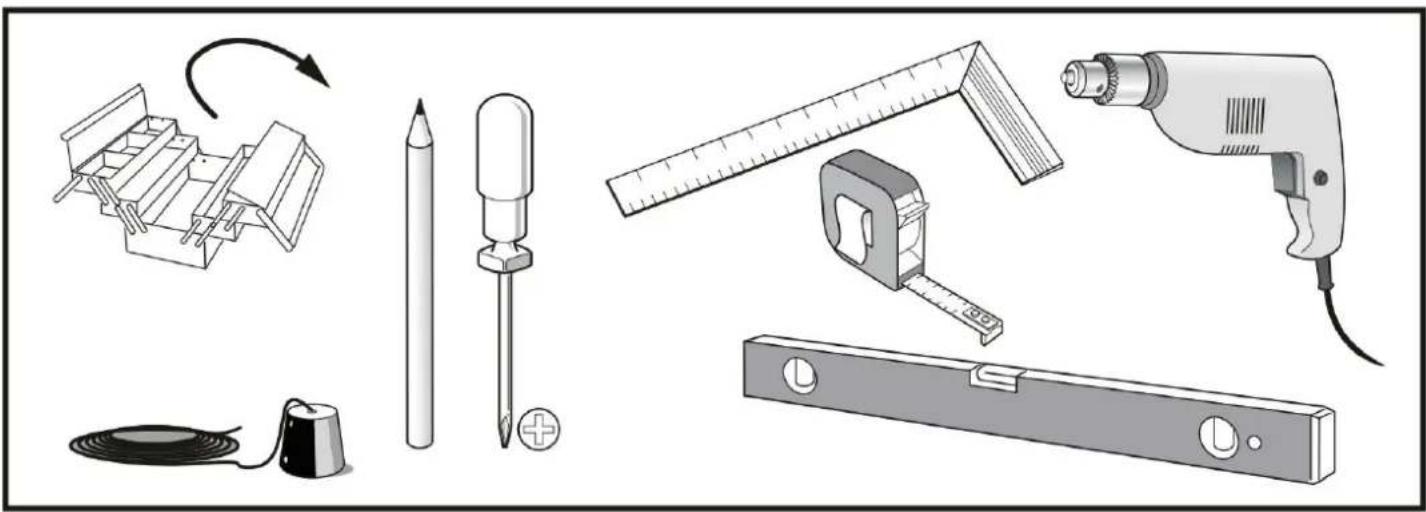

BENÖTIGTES WERKZEUG

HARDWARE INKLUSIVE

	(x1)	(x1)	ST5,5 x 32 (x4)	(x1)ST4.2x32ST4.2x13 (x2)
(x1)	ST4,2 x 31,7 (x1)		(x1)

Installation

1

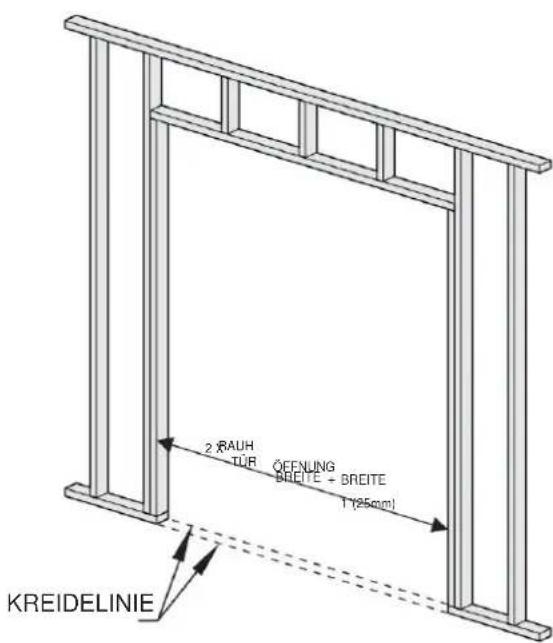

Grobe Öffnung konstruieren 1. Der Header

muss RECHTECKIG und lotrecht mit Rohr und Wasserwaage sein.

1. Die Breite beträgt das Doppelte der Turbrite plus 1 Zoll (25 mm).
2. Passende Turtiefe: Für Platten von 1" (25 mm) bis 1-3/4" (45 mm).

2

Ziehen Sie mit Kreide eine Linie auf dem Boden, gleichmäßig mit den Seitenposten.

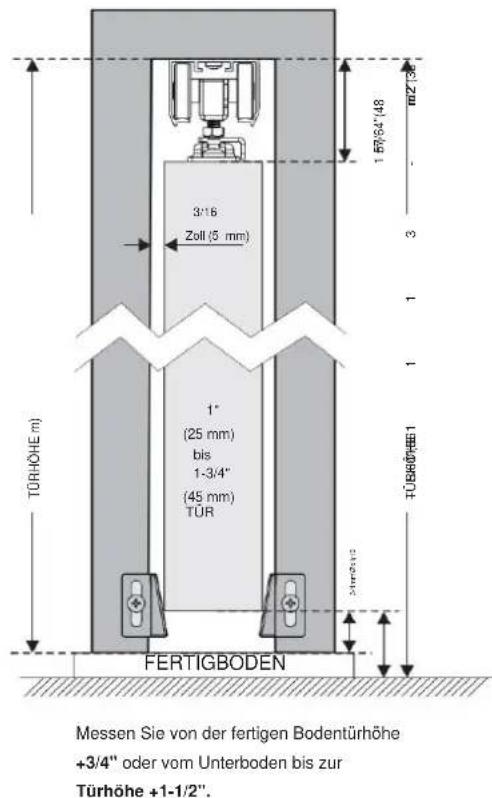

Messen Sie von der fertigen Bodentürhöhe +3 / 4 oder vom Unterboden bis zur Turchöhe +1 - 1 / 2

3

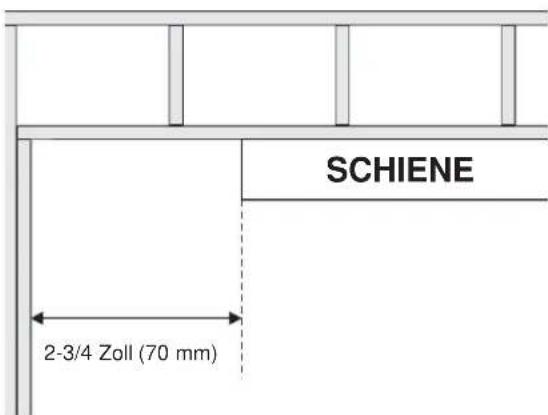

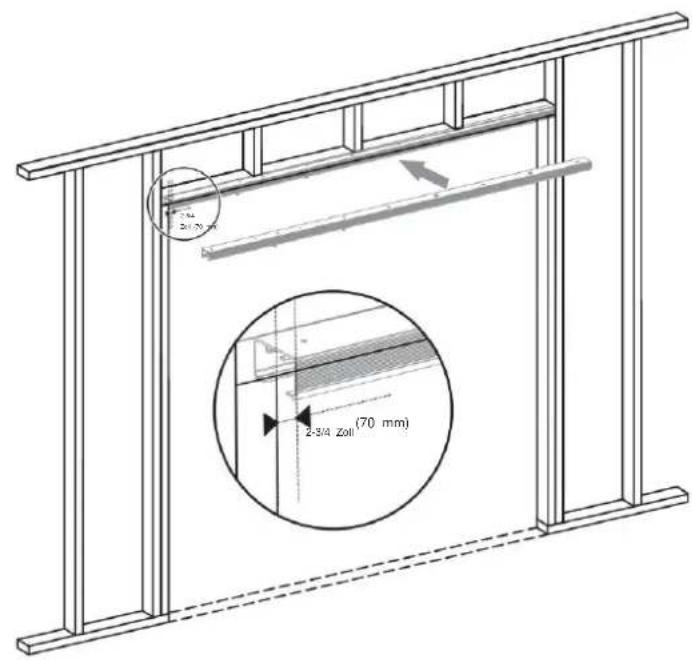

Bitte lassen Sie bei der Schienenanweisung einen Abstand von 70 mm.

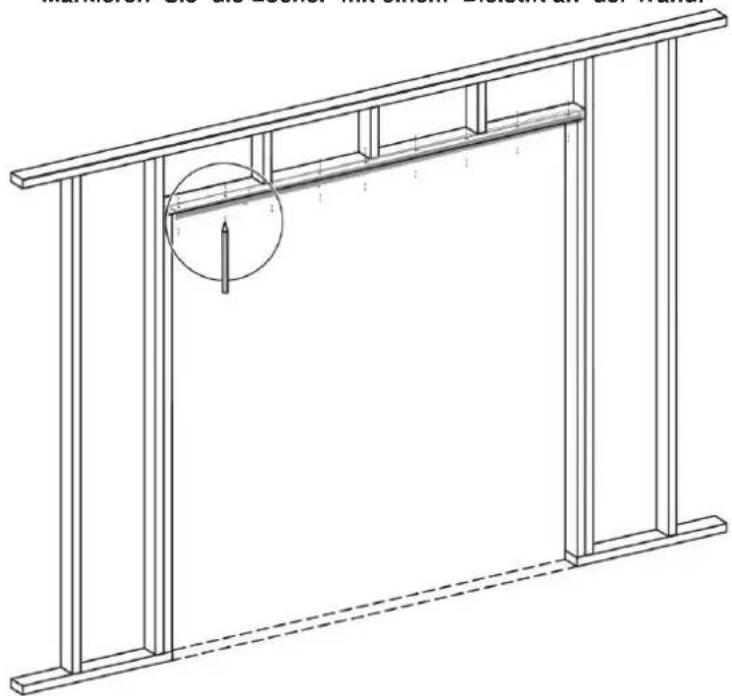

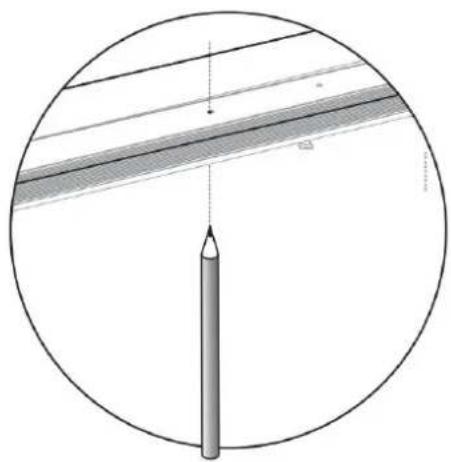

5 Markieren Sie die Löcher mit einem Bleistift an der Wand.

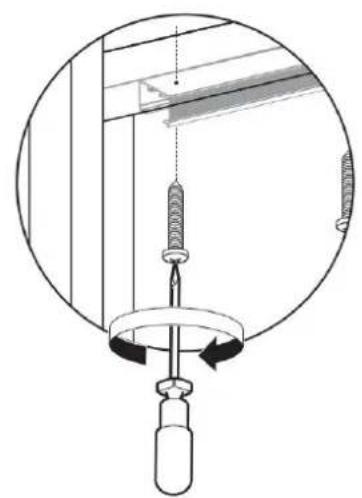

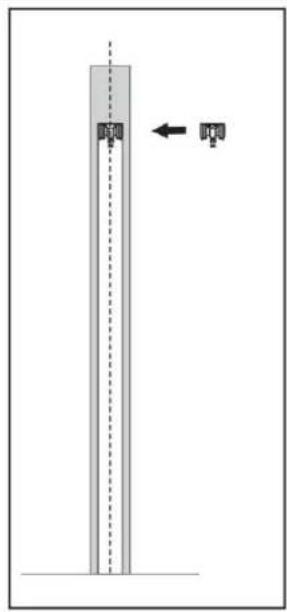

6 Setzen Sie die Schraube in das Loch ein.

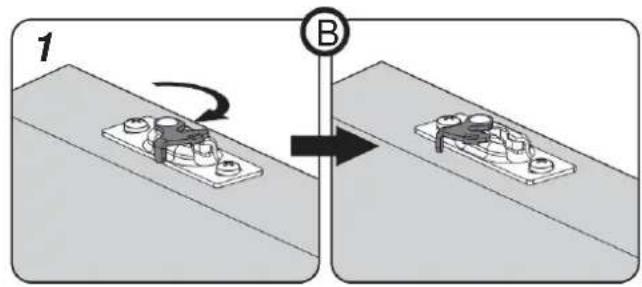

AB/Befestigen Sie Türplatten oben auf der Tür im Abstand von 2-3/4" (70 mm) von jeder Kante mit Verriegelungslaschen auf der gleichen Seite.

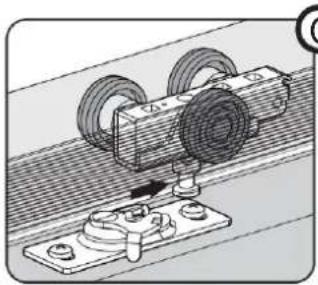

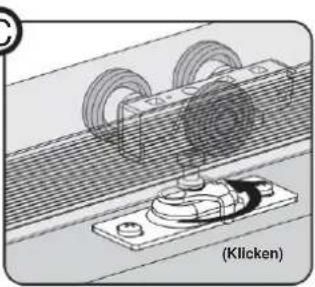

CD/Montieren Sie die Tür, indem Sie die Türplatte unter dem Einstellbolzen des Aufhängers positionieren. Heben Sie die Tür an, drücken Sie den Riegel in die Türplatte und lassen Sie die Lasche einrasten. Wiederholen Sie dies mit dem anderen Kleiderbügel/Türschild.

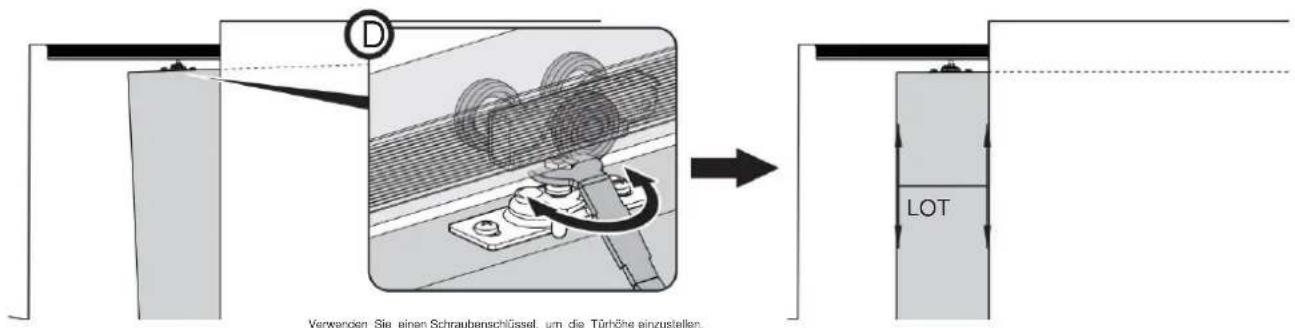

Verwenden Sie einen Schraubenschlüssel, um die Tür einzustellen.

9

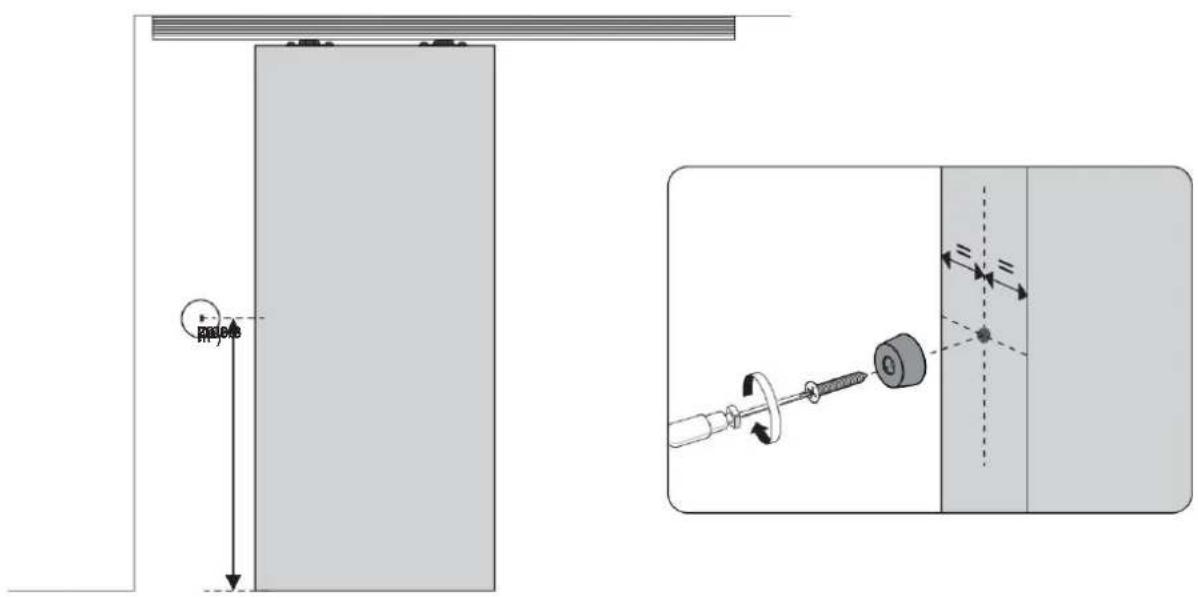

Befestigen Sie den Stoßfänger an der Hinterkante der Tür, 1000 mm (39-3/8 Zoll) von der Unterkante entfernt.

10

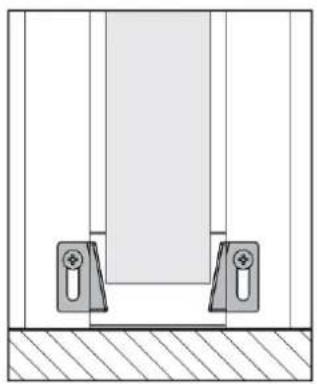

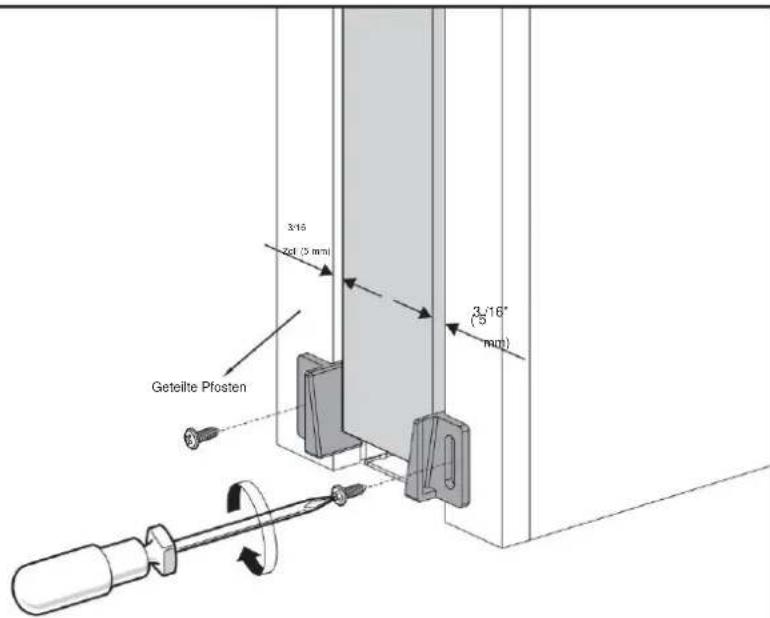

Befestigen Sie die Führungen an den fertig geteilten Türpfosten unten, sodass die Tür in der Mitte der Öffnung gehalten wird.

11

Installieren Sie fertige Pfosten, geteilte Sturzbretter und Verkleidungen wie gezeigt.

Befestigen Sie den geteilten Kopf auf der Seite des Schlosshebels mit Schrauben, um die

Tür später entfernen oder anpassen zu können. VERWENDEN SIE KEINE TÜRPFANNEN MIT DADO'S.

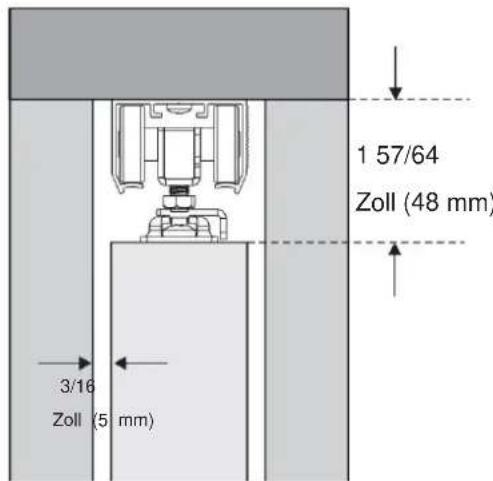

Hinweis: Zwischen Türpfosten und Tür muss ein Abstand von mindestens 5 mm (3/16 Zoll) eingehalten werden.

JA

A

B

C

D

Wartung

1. Vermeiden Sie längere Sonneneinstrahlung, um der Hautalterung vorzubeugen.
