BEDIENUNGSANLEITUNG YMXT-XC40-4B Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

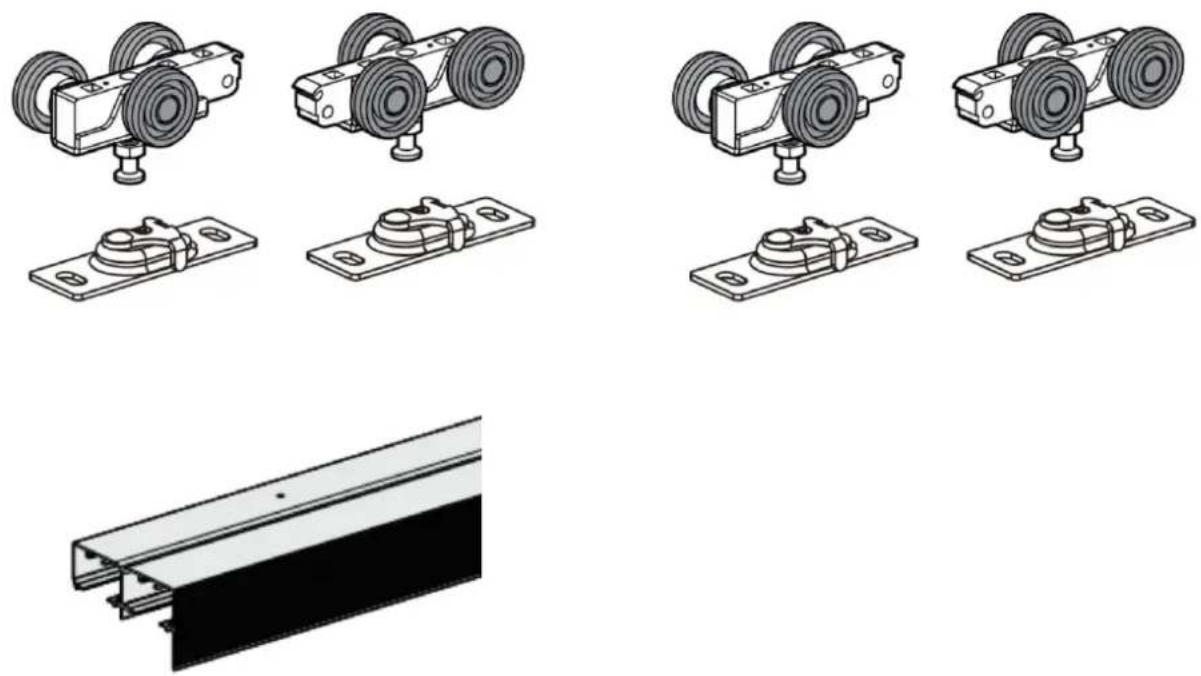

Schiebetürset

Modell: YMXT-XC40-4B

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Schiebetürset

Modell: YMXT-XC40-4B

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben.

Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

ANWEISUNGEN

Vielen Dank, dass Sie sich für dieses Schiebetürset entschieden haben.

- Bitte lesen Sie vor der Anwendung alle Anweisungen sorgfältig durch. Die Informationen helfen Ihnen, die bestmöglichen Ergebnisse zu erzielen.

Die Farbe der in diesem Katalog aufgeführten Produkte kann vom tatsächlichen Artikel abweichen.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

WARNUNG:

Stellen Sie sicher, dass bei der Verwendung von Werkzeugen die Gesundheits- und Sicherheitsvorschriften sowie die

behördlichen Vorschriften und allgemeinen Werkstattpraktiken eingehalten werden.

* Verwenden Sie beschädigte Werkzeuge NICHT.

Halten Sie die Werkzeuge in gutem und sauberem Zustand, um eine optimale und sicherste Leistung zu gewährleisten.

Tragen Sie geeignete Kleidung, um ein Hängenbleiben zu vermeiden. Tragen Sie keinen losen Schmuck und binden Sie lange Haare zusammen.

Führen Sie ein Konto für alle verwendeten Werkzeuge und Teile.

* Achten Sie bei Arbeiten außerhalb des Fahrzeugs auf einen sicheren und stabilen Arbeitsplatz.

Benutzen Sie diese Werkzeuge nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder berauschende Medikamente.

* WARNUNG ZUR PERSÖNLICHEN SICHERHEIT!

Tragen Sie immer persönliche Schutzausrüstung.

* PERSÖNLICHE SCHUTZAUSRÜSTUNG

1. Tragen Sie immer eine stoßfeste Schutzbrille, die die Augen von vorne und von den Seiten schützt. Die Augenschutzausrüstung sollte je nach Art der ausgeführten Arbeit den Normen CSA Z94.3-07 oder ANSI Z87.1 entsprechen.

2. Tragen Sie Handschuhe, die je nach Arbeitsmaterial Schutz bieten oder die Auswirkungen von Werkzeugvibrationen reduzieren.

VORINSTALLATION

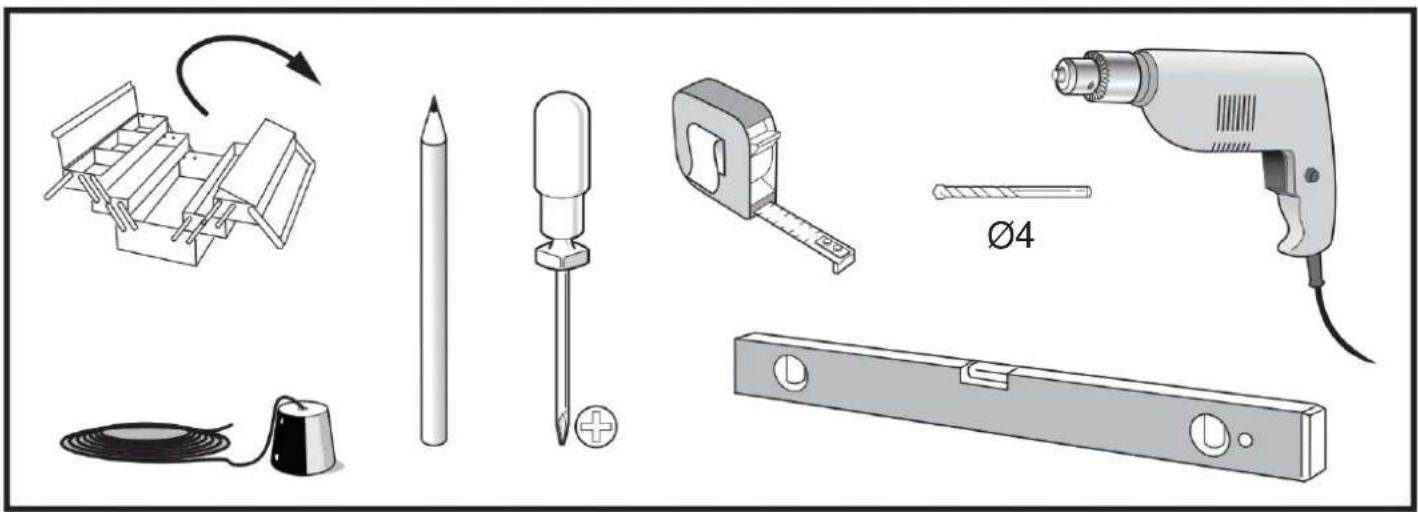

BENÖTIGTES WERKZEUG

SCHIEBETÜRBESCHLÄGE Passend für 35 und 45 mm dicke Holztüren

BEREITEN SIE DIE ÖFFNUNG SORGFÄLTIG VOR: STELLEN SIE SICHER, DASS DIE ECKEN RECHTECKIG, DER KOPF EBEN UND DIE PFOSTEN GERADE SIND.

2 Türen: 2x Türbreite 1"

1 Schiene am Sturz montieren: Schiene passend zur Öffnung zuschneiden. Aufhänger in Schiene einführen und mit 1-1/4" (32 mm) N° 8 Linsenkopfschrauben.


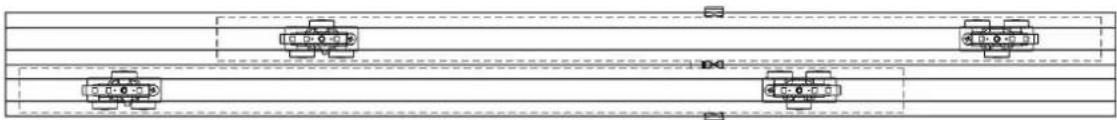

HINWEIS: Wechseln Sie die Aufhängungsradbaugruppen in der Schiene ab, um einen gleichmäßigen Druck zu gewährleisten.

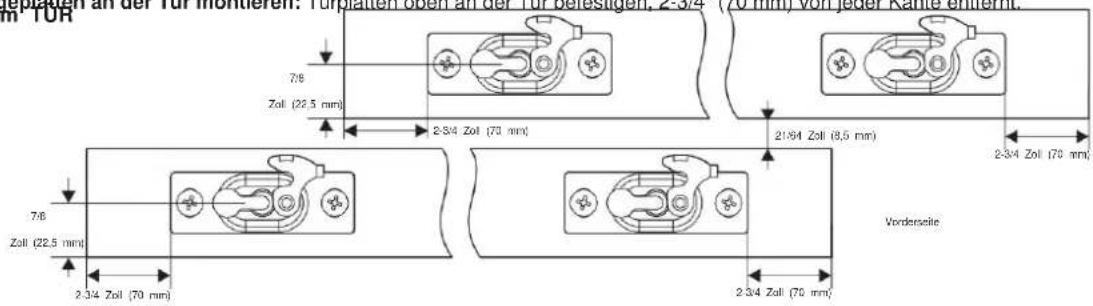

2 Aufhängeplatten an der Tür montieren: Türplatten oben an der Tür befestigen, 2-3/4" (70 mm) von jeder Kante entfernt.

Zoll (22.5 mm) 7/8 Zoll (70 mm) 2-3/4 Zoll (70 mm) 21/9/4 Zoll (8,5 mm) 2-3/4 Zoll (70 mm) 7/8 Zoll (22.5 mm) 2-3/4 Zoll (70 mm) Vorderseite 2-3/4 Zoll (70 mm)

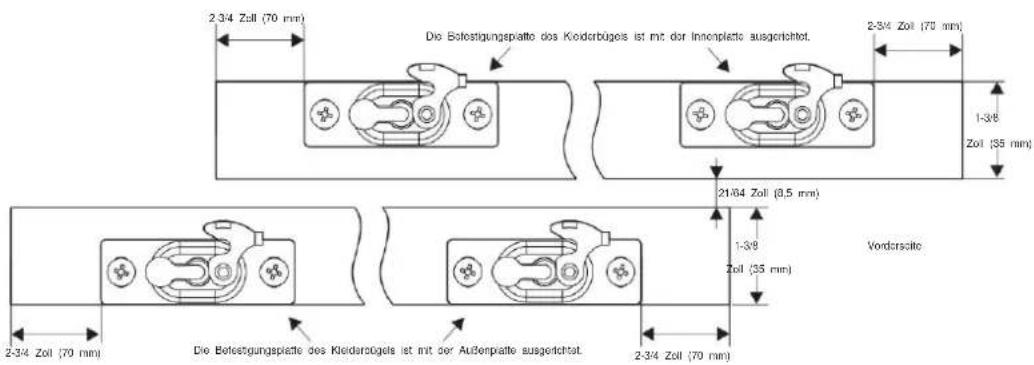

35mm TÜR

2-3/4 Zoll (70 mm) Die Bofestigungspäte des Koiderbügeis ist mit der Innenplatte ausgewichtet. 2-3/4 Zoll (70 mm) 1-3/8 Zoll (35 mm) 21/64 Zoll (8,5 mm) Vordersolte 1-3/8 Zoll (35 mm) 2-3/4 Zoll (70 mm) Die Bofestigungspäte des Koiderbügeis ist mit der Außenplatte ausgewichtet. 2-3/4 Zoll (70 mm)

3 Hängen Steckschüsseneinsetzen und mit Ölverlegeln. Auf Leichträglichkeiten.

Wiederholen Sie den Vorgang mit der Hintert

3 Mit einem Schraubenschlüssel die Türhöhe anpassen LOT

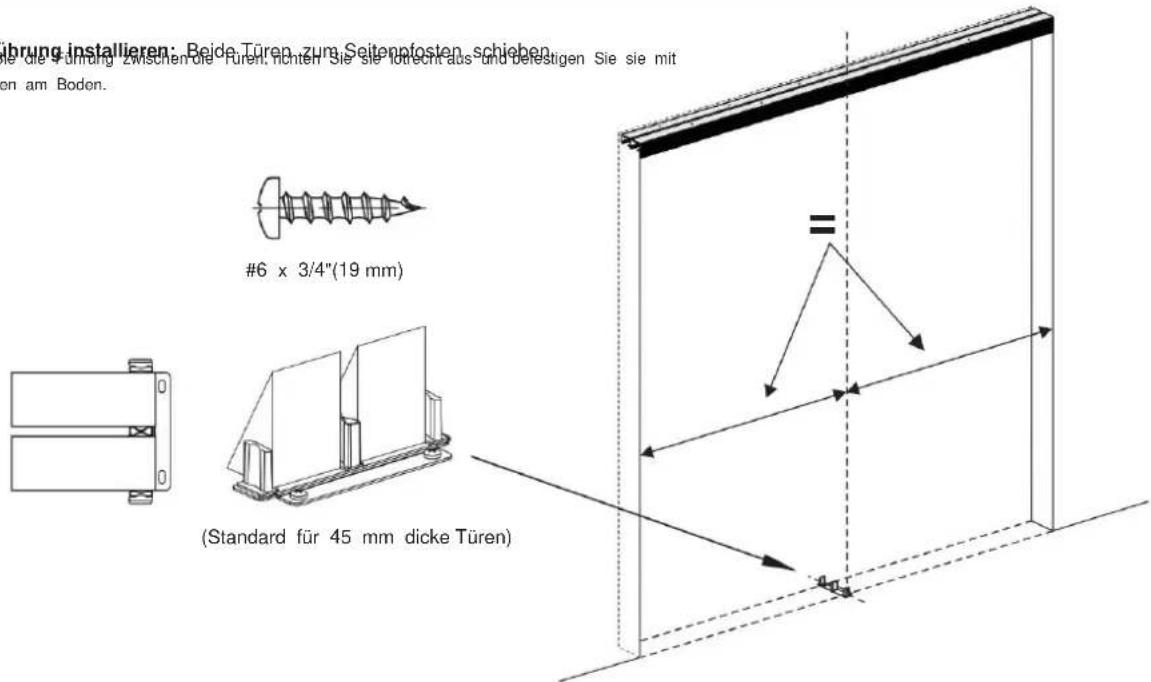

4 Untere Führung installieren: Beide Türen zum Seitenpfosten, schieben.

übrung installieren: Beide Türen zum Seitenfosten schieben die die Führung Zwischen die Türen, hichten Sie sie lutecht aus und befestigen Sie sie mit en am Boden. #6 x 3/4"(19 mm) (Standard für 45 mm dicke Türen)

Installationsanleitung für Bodenführungen für 35 mm dicke Holztüren:

1

→

2

3

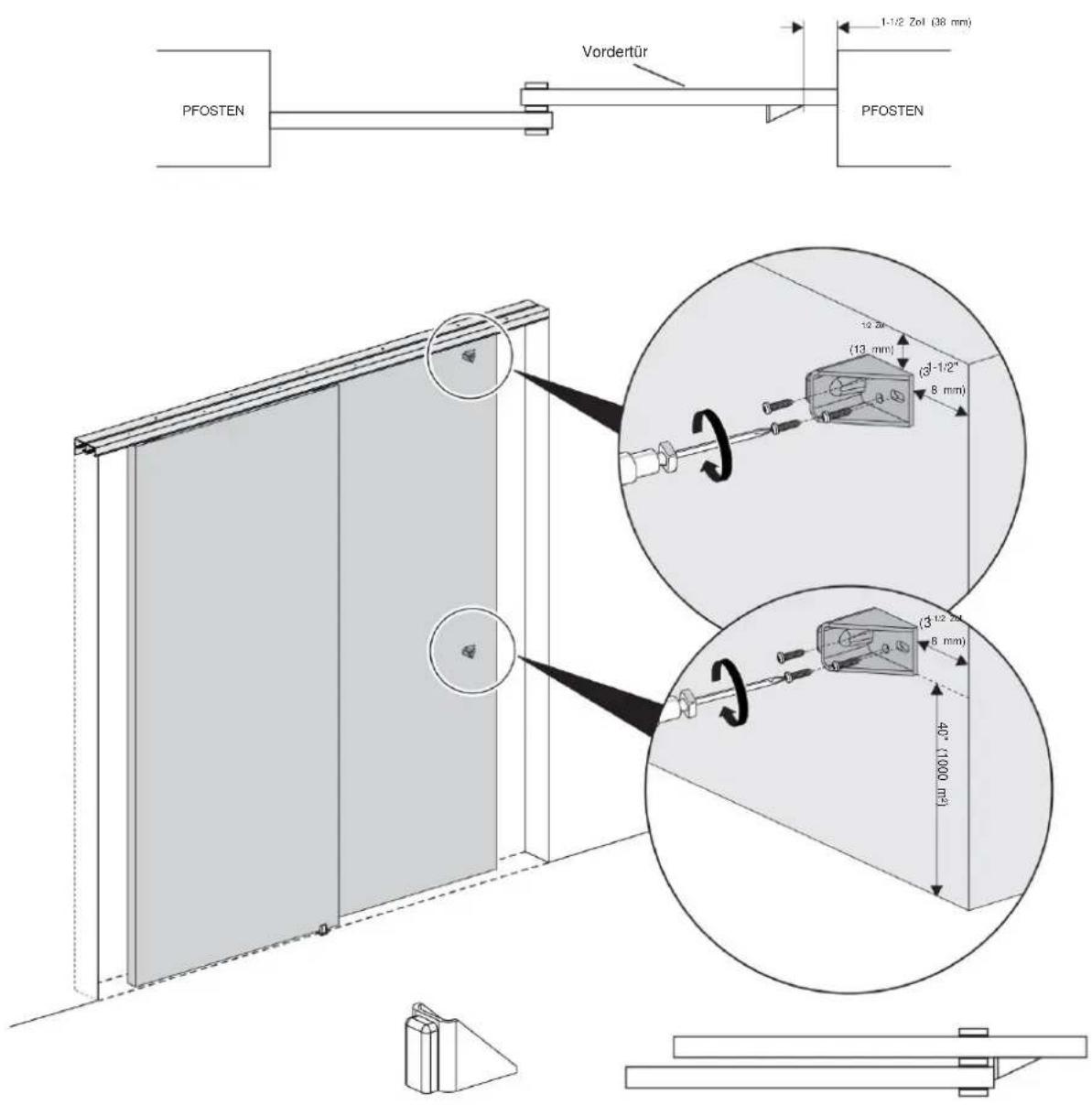

6 Installieren Sie den Stopper: Betestigen Sie den Stopper an der Rückseite der Vordertür 1-1/2"(38mm) von der Türkante, 1/2"(13mm) von der Oberseite (Hohl Kern) oder 40 (1000 mm) vom Boden (Volkern) der Turen entfernt.

Vordertür 1-1/2 Zol (38 mm) PFOSTEN PFOSTEN 12 mm (13 mm) (3-1/2" 8 mm) 40" 11000 m³

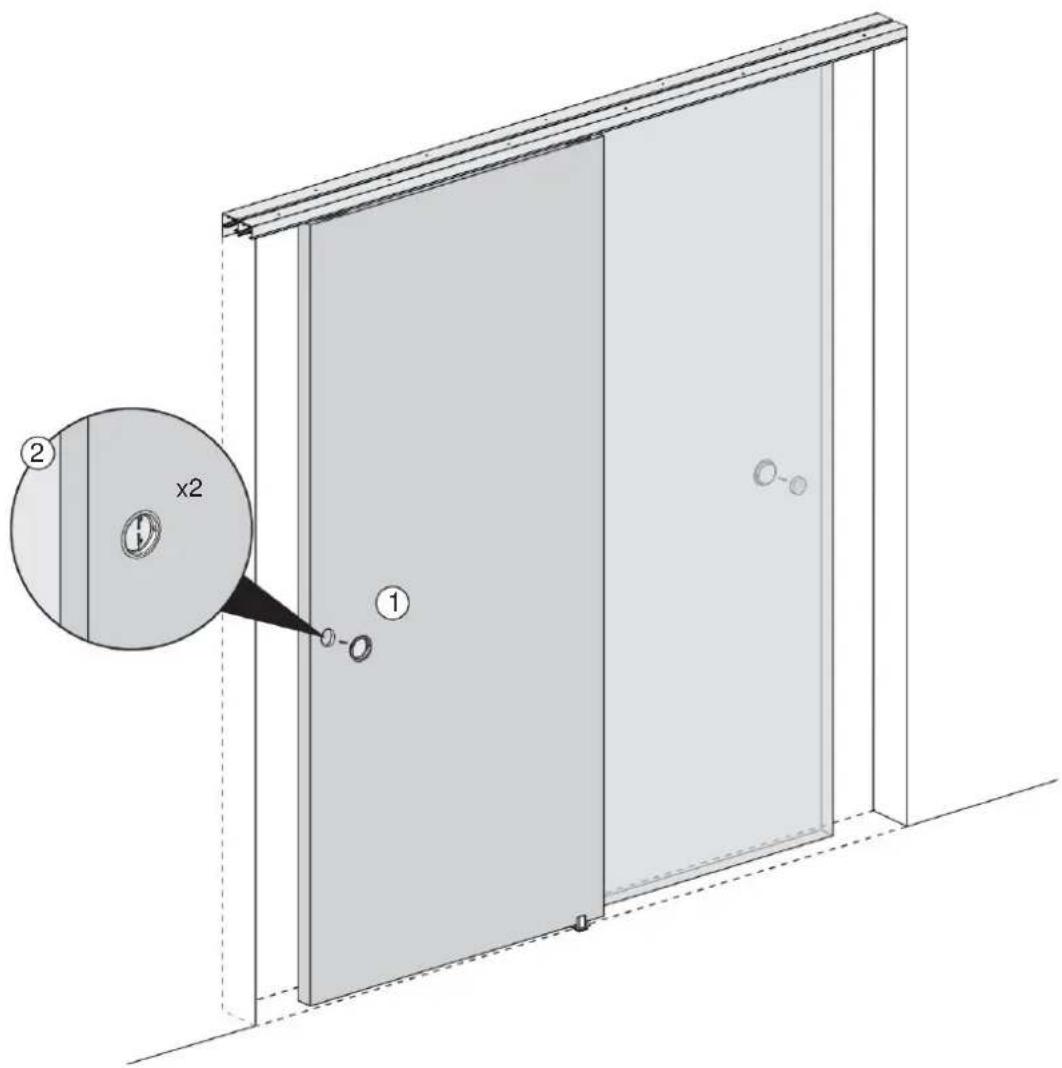

7 Griff installieren: Zuerst mit einem Werkzeug eine Nut an jeder der beiden Türen mit einer Tiefe von 29/64"(11,4mm) bohren und Mit einem Durchmesser von 2 1/8" (54 mm) und befestigen Sie schließlich den Griff an der Tür.

② x2 ①

Wartung

1. Vermeiden Sie längere Sonneneinstrahlung, um der Hautalterung vorzubeugen.
