MANUALE UTENTE YMXT-XC40-4B Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

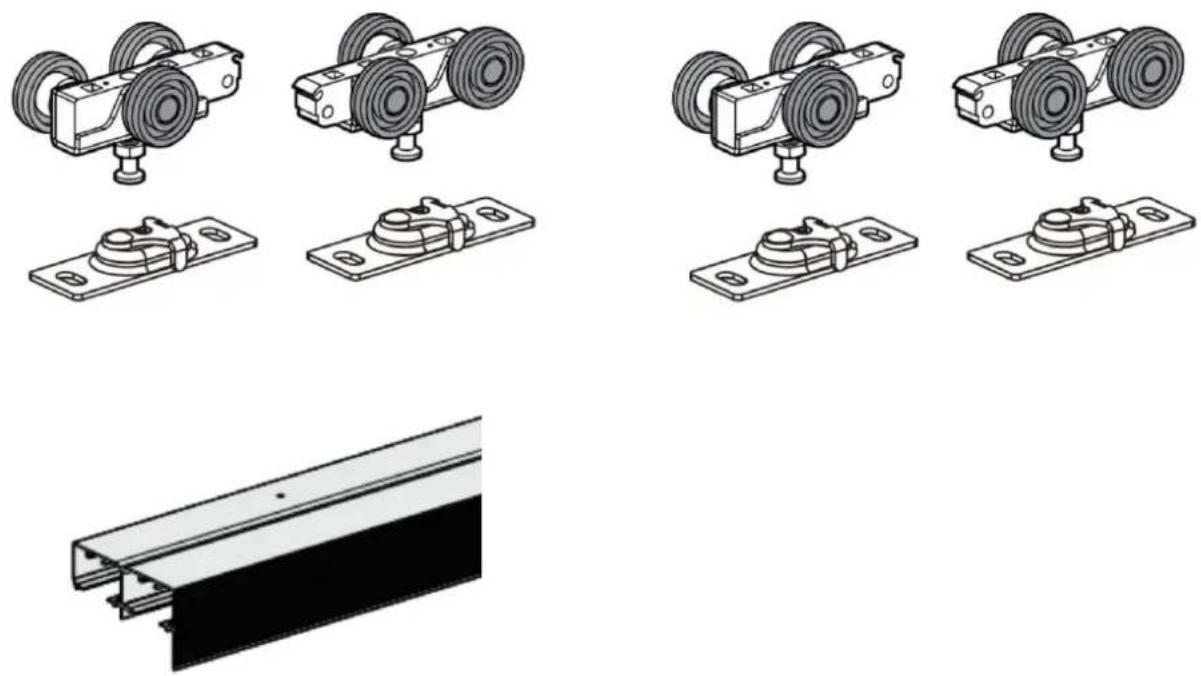

Set porta scorrevole

Modello:YMXT-XC40-4B

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Set porta scorrevole

Modello:YMXT-XC40-4B

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI

Grazie mille per aver scelto questo set di porte scorrevoli.

- Si prega di leggere tutte le istruzioni prima di utilizzarlo. Le informazioni ti aiuteranno a ottenere i migliori risultati possibili.

I prodotti rappresentati in questo catalogo potrebbero avere un colore diverso rispetto all'articolo reale.

SALVA QUESTE ISTRUZIONI

ATTENZIONE:

quando si utilizzano gli utensili, assicurarsi che siano rispettate le norme di salute e sicurezza, le normative

delle autorità locali e le norme generali sulle pratiche di officina.

* NON utilizzare utensili se danneggiati.

Mantenere gli utensili in buone condizioni e puliti per ottenere prestazioni ottimali è più sicure.

Indossare indumenti adatti per evitare di impigliarsi. Non indossare gioielli svolazzanti e legare i capelli lunghi.

Tenere conto di tutti gli utensili e dei pezzi utilizzati.

* Se si lavora fuori dal veicolo, assicurarsi che il posto di lavoro sia sicuro e stabile.

* Non utilizzare questi strumenti se sei stanco o sotto l'effetto di alcol, droghe o farmaci inebrianti.

* AVVERTENZA PER LA SICUREZZA PERSONALE!

Indossare sempre dispositivi di protezione individuale.

*DISPOSITIVI DI PROTEZIONE INDIVIDUALE

1. Indossare sempre occhiali di sicurezza antiurto che forniscano protezione frontale e laterale per gli occhi. L'attrezzatura di protezione degli occhi deve essere conforme agli standard CSA Z94.3-07 o ANSI Z87.1 in base al tipo di lavoro svolto.

2. Indossare guanti che garantiscano una protezione adeguata ai materiali da lavorare o che riducano gli effetti delle vibrazioni dell'utensile.

Montaggio e utilizzo

PRE-INSTALLAZIONE

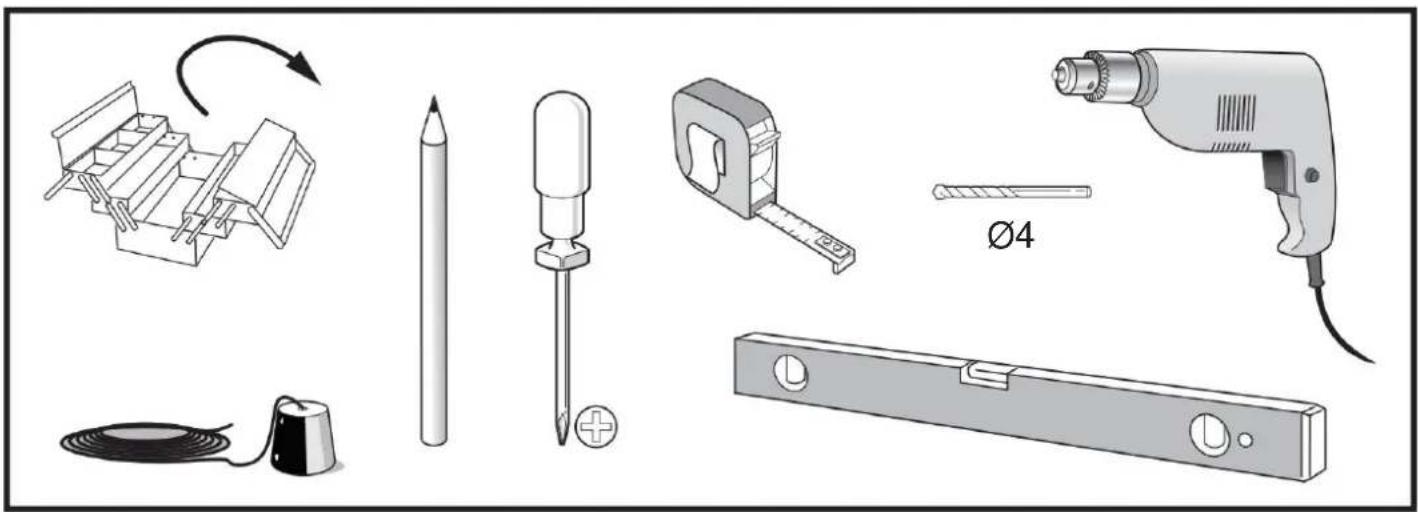

STRUMENTI NECESSARI

FERRAMENTA PER PORTE SCORREVOLI Adatto a porte in legno spesse 35 e 45 mm

ogni porla peso massimo 150 libbre

PREPARARE L'APERTURA CON ATTENZIONE: ASSICURARSI CHE GLI ANGOLI SIANO PERFETTI, CHE LA TESTATA SIA A LIVELLO LIVELLATO E CHE GLI STIPITI SIANO DRITTI.

2 porte: 2x larghezza porta-1"

1 Montare la pista sulla testata: tagliare la pista in modo che si adatti all'apertura. Inserire I ganci nella pista e montarla sulla testata con vii a testa clinica n. 8 da 1-1/4 (02 mm).


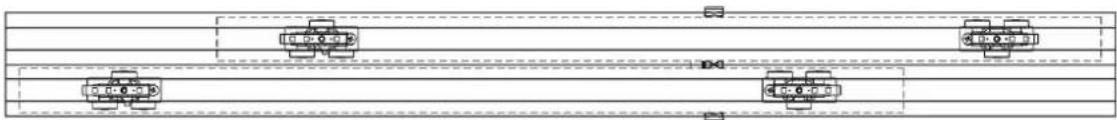

NOTA: alternare i gruppi di ruote del gancio nel binario per garantire una pressione uniforme.

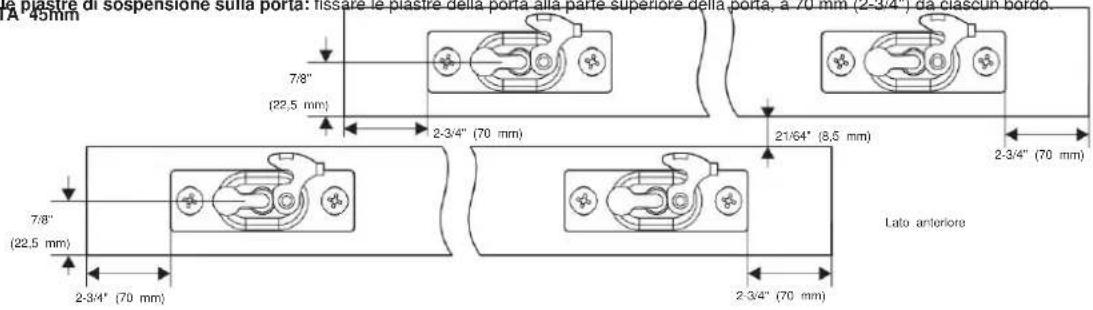

1. Montare le piastre di sospensione sulla porta: fissare le piastre della porta alla parte superiore della porta, a 70 mm (2-3/4") da ciascun bordo.


A 45mm 7/8" (22,5 mm) 2-3/4" (70 mm) 21/64" (8,5 mm) 2-3/4" (70 mm) 7/8" (22,5 mm) 2-3/4" (70 mm) Lato anterioro 2-3/4" (70 mm)

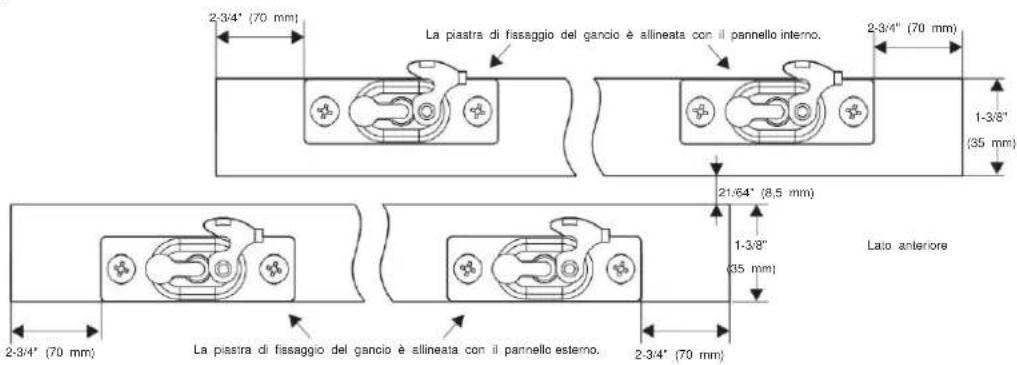

PORTA 35mm

2-3/4" (70 mm) La piastra di fissaggio del gancio è allineata con il pannello interno. 2-3/4" (70 mm) 1-3/8" (35 mm) 21/64" (8,5 mm) 1-3/8" (35 mm) Lato anterior 2-3/4" (70 mm) La piastra di fissaggio del gancio è allineata con il pannello esterno. 2-3/4" (70 mm)

3 Appendere prima la porta sulla gamba anteriore del binario. Far scorrere il perno del garcio in presa e bloccana in posizione con la clip. Controllare che il movimento sia mundo.

Ripetare la elecera operazione con la porta posteriore

3 Utilizzare la chiave inglese per regolare l'altezza della porta PIOMBO

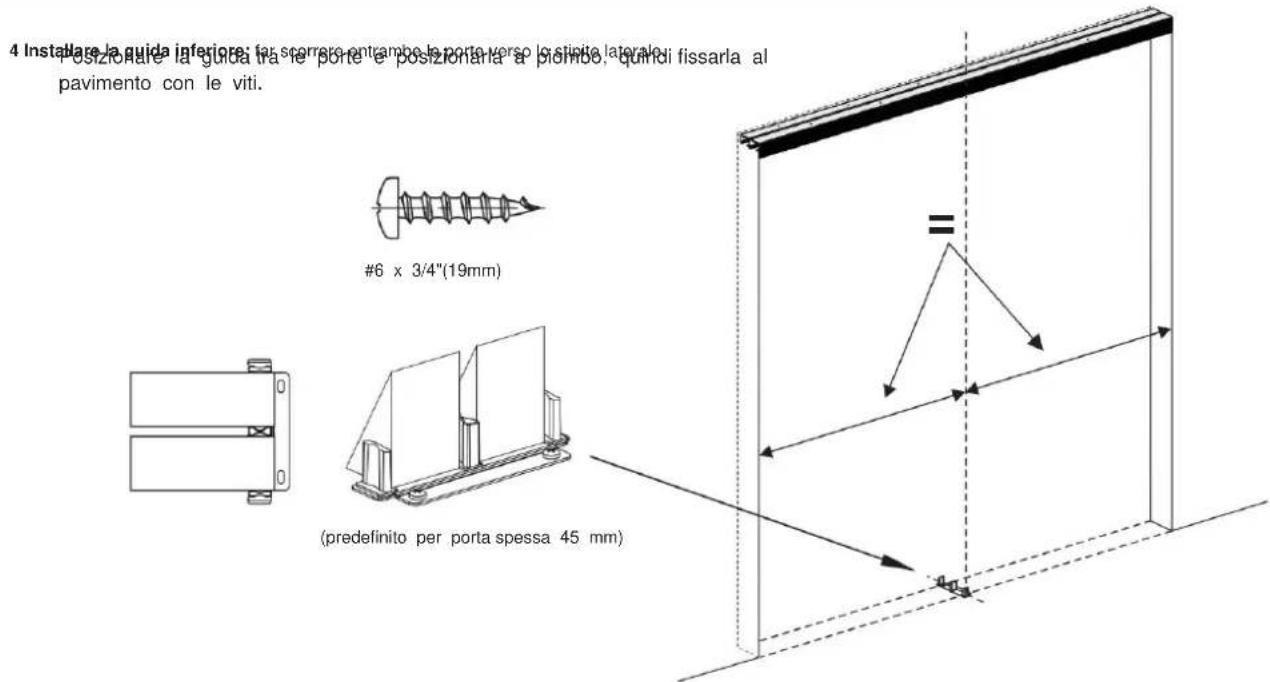

4 Installare la guida inferiore: far sperre-entrambo le porte verso lo cieita laterale Posizionata la guida tra le porte e posizionata a bisimo, quindi fissarla al pavimento con le viti. #6 x 3/4"(19mm) (predefinito per porta spessa 45 mm)

Istruzioni di installazione della guida a pavimento per porta in legno spessa 35 mm:

1

2

3

DADO DI REGOLAZIONE

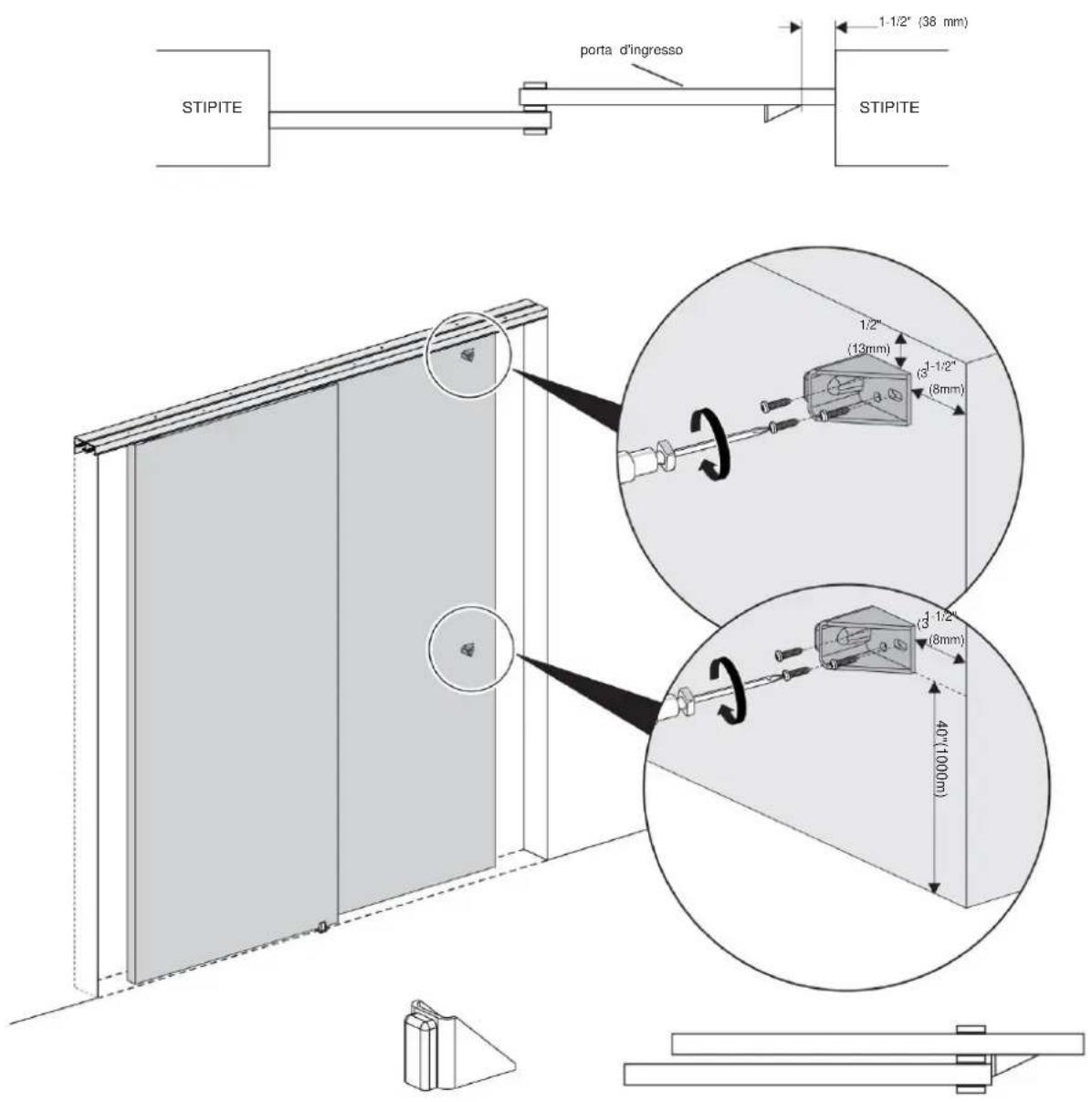

6 Installare il fermo: fissare il fermo sul retro della porta anteriore a 1-1/2" (38 mm) dal bordo della porta. 1/2" (13 mm) dalla parte superiore (cavo Core) o porte a 40 (1000 mm) dal tonde (Solid Core).

STIPITE porta d'ingresso 1-1/2" (38 mm) STIPITE 1/2" (13mm) 1-1/2" (8mm) 3-1/2" (8mm) 40" (1000m)

7 Installare la maniglia: per orima cosa, utilizzare uno strumento per creare una scanalatura su ciascuna delle due porte, con una profondità di 29/64" (11,4 mm) e un diametro di 2 1/8" (54 mm) e infine fissare la maniglia sulla porta.

② x2 ①

Manutenzione

1. Evitare l'esposizione prolungata al sole per prevenire l'invecchiamento.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN. Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
