YMXT-XC40-4B - Akcesoria do drzwi przesuwnych Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Zestaw drzwi przesuwnych
Marka	Vevor
Model	YMXT-XC40-4B
Kompatybilne materiały	Drzwi drewniane o grubości 35 mm i 45 mm
Maksymalna nośność na drzwi	150 funtów (około 68 kg)

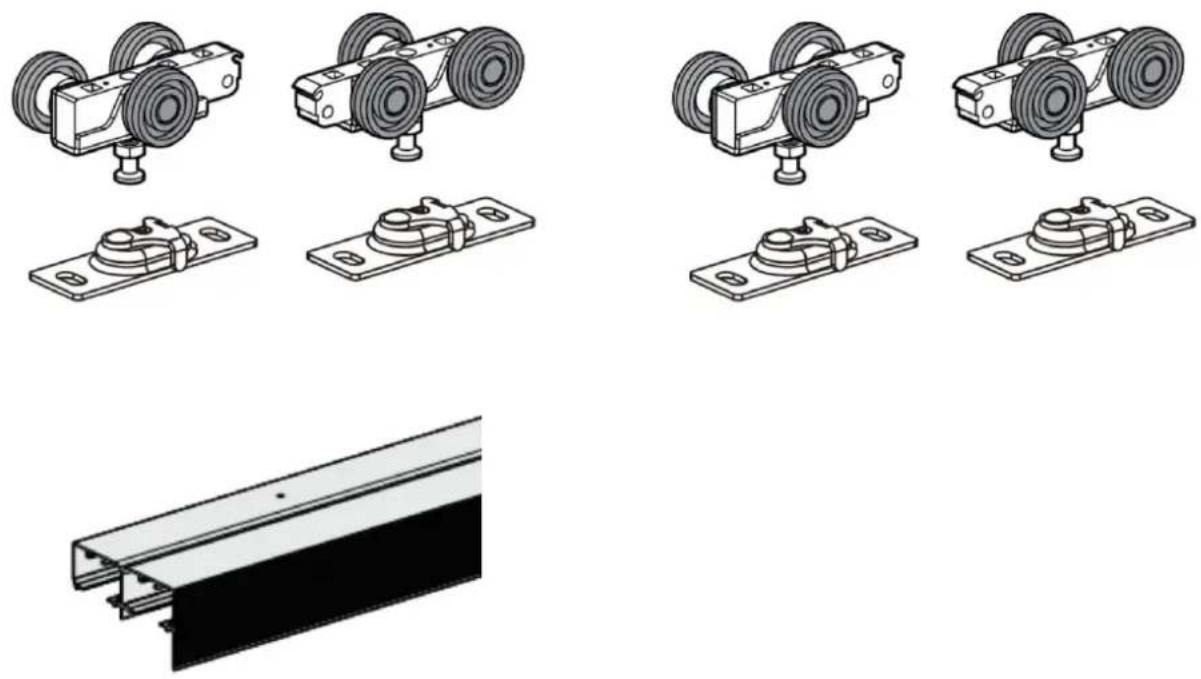

Dołączone elementy	Szyna, wieszaki (2), płyty zawieszenia, prowadnica dolna, ogranicznik, uchwyt (2), śruby montażowe
Wymagane narzędzia do montażu	Wiertarka, poziomica, śrubokręt, klucz regulacyjny
Wymiary szyny (przybliżone)	Do przycięcia zgodnie z szerokością otworu: 2 x szerokość drzwi - 1 cal
Waga zestawu (szacunkowa)	Około 5 kg
Instrukcje bezpieczeństwa	Nosić okulary ochronne, rękawice, odpowiednią odzież; nie używać jeśli uszkodzone; pracować na stabilnej powierzchni
Konserwacja	Unikać długotrwałej ekspozycji na słońce, utrzymywać w czystości i smarować
Możliwość naprawy	Części zamienne dostępne u producenta
Gwarancja	Gwarancja elektroniczna przez www.vevor.com/support

Często zadawane pytania - YMXT-XC40-4B Vevor

Jaka grubość drzwi jest obsługiwana?

Ten zestaw drzwi przesuwnych Vevor jest przeznaczony do drzwi drewnianych o grubości 35 mm i 45 mm.

Jaki maksymalny ciężar może wytrzymać każde drzwi?

Każde drzwi mogą ważyć do 150 funtów (około 68 kg).

Jak zainstalować szynę?

Przytnij szynę do szerokości otworu (2 x szerokość drzwi - 1 cal). Włóż wieszaki, a następnie przymocuj szynę do nadproża za pomocą śrub z łbem walcowym.

Jak wyregulować wysokość drzwi?

Użyj klucza, aby wyregulować wysokość każdego drzwi na poziomie wiszących wieszaków.

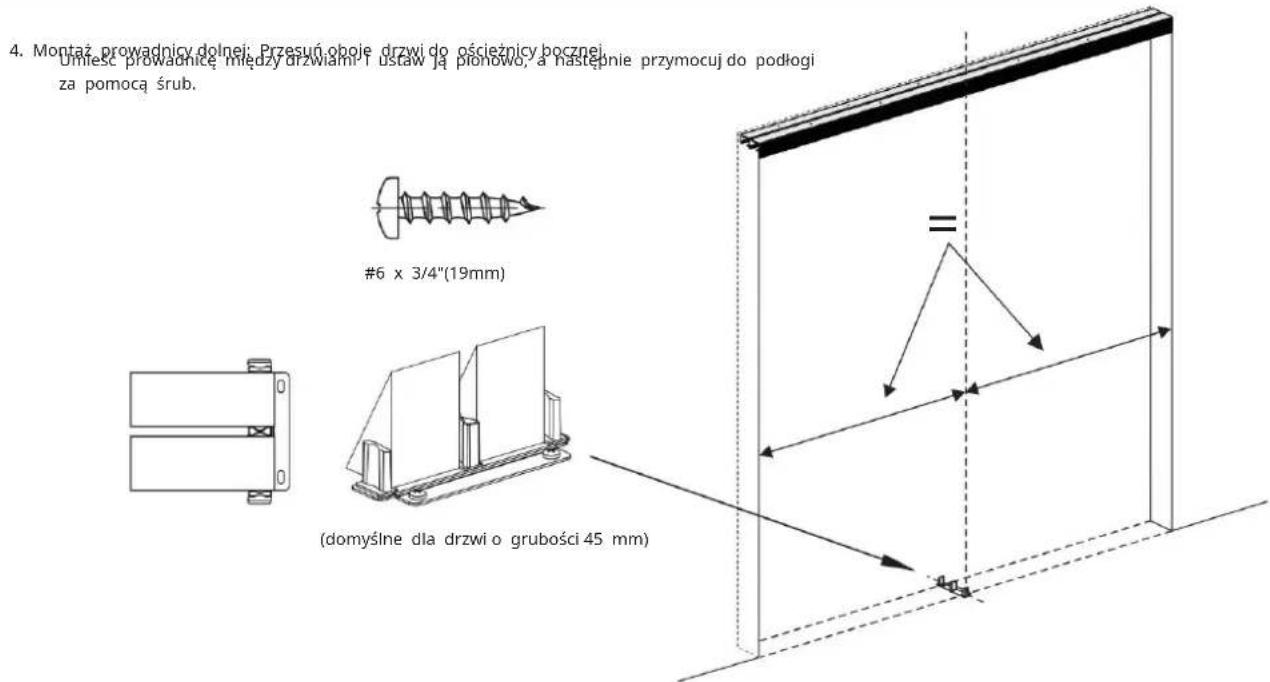

Jak zainstalować prowadnicę podłogową?

Umieść prowadnicę między drzwiami, ustaw ją pionowo i przymocuj do podłogi za pomocą śrub #6 x 3/4" (19 mm) dla drzwi o grubości 45 mm; dla 35 mm postępuj zgodnie z konkretnymi instrukcjami.

Czy uchwyt jest dołączony?

Tak, zestaw zawiera dwa uchwyty. Musisz wywiercić otwór o średnicy 2 1/8" (54 mm) i głębokości 29/64" (11,4 mm), aby je zamontować.

Jak czyścić i konserwować system?

Unikaj długotrwałej ekspozycji na słońce i regularnie czyść. Używaj odpowiedniego smaru do szyn i rolek.

Gdzie znaleźć części zamienne?

Skontaktuj się z producentem przez www.vevor.com/support lub z importerami wymienionymi w instrukcji (SIHAO PTY LTD, Sanven Technology Ltd, itp.).

Jakie są środki ostrożności?

Zawsze noś okulary ochronne i rękawice. Pracuj na stabilnej powierzchni. Nie używaj siły na uszkodzonych narzędziach.

Czy zestaw jest kompatybilny ze wszystkimi typami drzwi?

Nie, jest przeznaczony do drzwi drewnianych o grubości 35 lub 45 mm. Sprawdź wymiary przed zakupem.

INSTRUKCJA OBSŁUGI YMXT-XC40-4B Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Zestaw drzwi przesuwnych

Model:YMXT-XC40-4B

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Zestaw drzwi przesuwnych

Model:YMXT-XC40-4B

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE

Dziękujemy bardzo za wybranie zestawu drzwi przesuwnych.

- Przed użyciem przeczytaj wszystkie instrukcje. Informacje te pomogą Ci osiągnąć najlepsze możliwe rezultaty.

Produkty prezentowane w tym katalogu mogą różnić się kolorem od rzeczywistego produktu.

ZAPISZ TE INSTRUKCJE

OSTRZEŻENIE:

Podczas korzystania z narzędzi należy przestrzegać przepisów BHP, przepisów lokalnych władz oraz

ogólnych zasad pracy w warsztacie.

* NIE UŻYWAJ narzędzi, jeśli są uszkodzone.

Utrzymuj narzędzia w dobrym i czystym stanie, aby zapewnić najlepszą i najbezpieczniejszą pracę.

Noś odpowiednie ubranie, aby uniknąć zaczepiania. Nie noś luźnej biżuterii i związanuj długie włosy.

Weź pod uwagę wszystkie użyte narzędzia i części.

* Jeśli pracujesz poza pojazdem, upewnij się, że miejsce pracy jest bezpieczne i stabilne.

* Nie używaj tych narzędzi, jeśli jesteś zmęczony lub znajdujesz się pod wpływem alkohol, narkotyki lub leki odurzające.

* OSTRZEŻENIE DOTYCZĄCE BEZPIECZEŃSTWA OSOBISTEGO!

Zawsze stosuj środki ochrony osobistej.

*Osobisty sprzęt ochronny

1. Zawsze noś okulary ochronne chroniące przed uderzeniami, które zapewniają ochronę oczu z przodu i z boku. Sprzęt do ochrony oczu powinien być zgodny z normami CSA Z94.3-07 lub ANSI Z87.1 w zależności od rodzaju wykonywanej pracy.

2. Należy nosić rękawice zapewniające ochronę dostosowaną do rodzaju obrabianych materiałów lub redukujące skutki wibracji narzędzia.

Montaż i użytkowanie

PRZED INSTALACJA

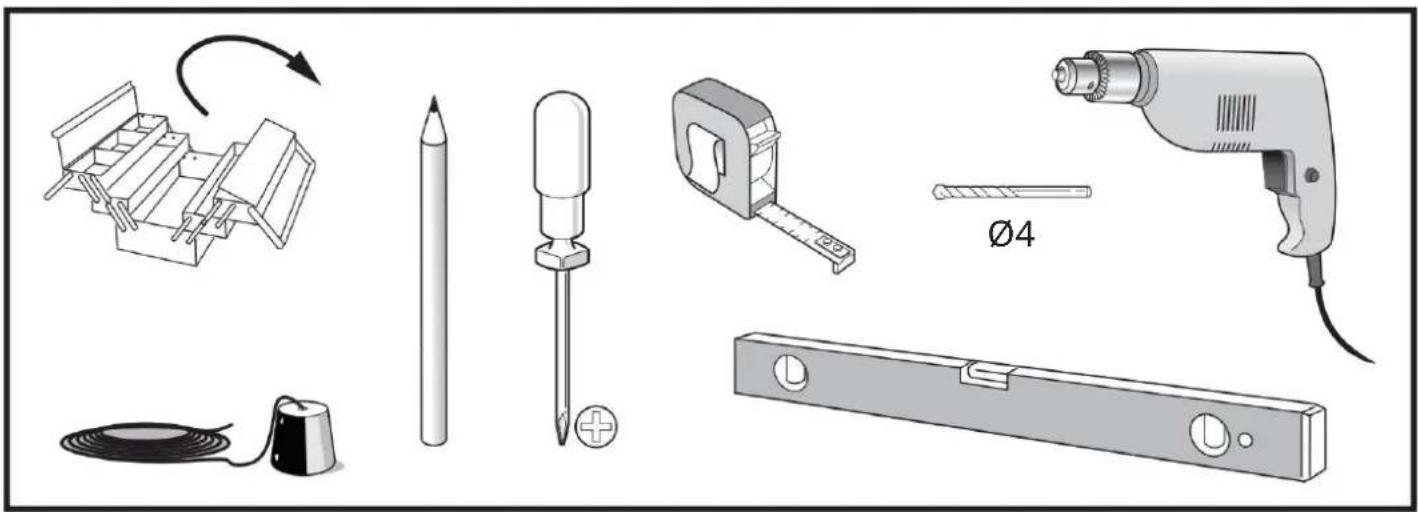

WYMAGANE NARZĘDZIA

	(4 szt.) ST4.2x19 (x2)(x3)ST9x2x2(x8)(x1)
(x1) ST4.2x19 (3 szt.)		(x1)(4 szt.)(x2)

INSTRUKCJE

OSPRZĘT DO DRZWI PRZESUWNYCH Pasuje do drzwi drewnianych o grubości 35 i 45 mm

Maksymalna waga każdych drzwi 150 funtów

PRZYGOTUJ OTWOR DOKŁADNIE: UPEWNIJ SIE, ŻE NAROŻNIKI SA KWADRATOWE, NADPROŻE JEST POZIOME, A OŚCIEŻNICE SA PROSTE.

2 Drzwi: 2x Szerokość drzwi-1"

1. Zamontui szynę do listwy czołowej: Przynii szynę tak, aby pasowała do otworu. Wóż wieszaki do szyny i zamontuj do listwy czołowej za pomocą Sruby z 10em stożkowym 1-1/4 (32mm) nr 8.


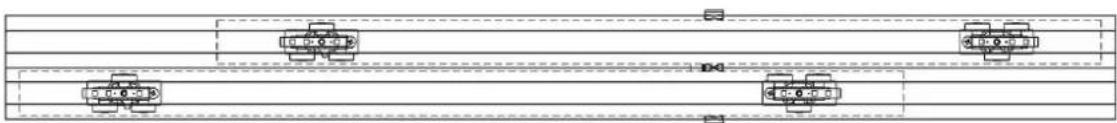

UWAGA: Aby zapewnić równomierny nacisk, należy naprzemiennie umieszczać koła wieszakowe na torze.

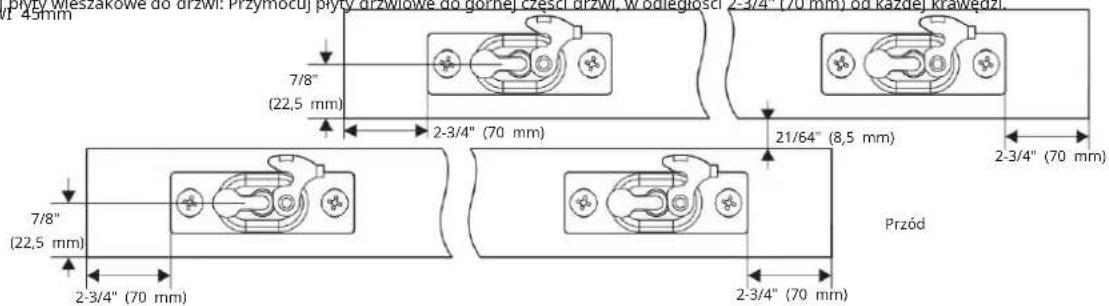

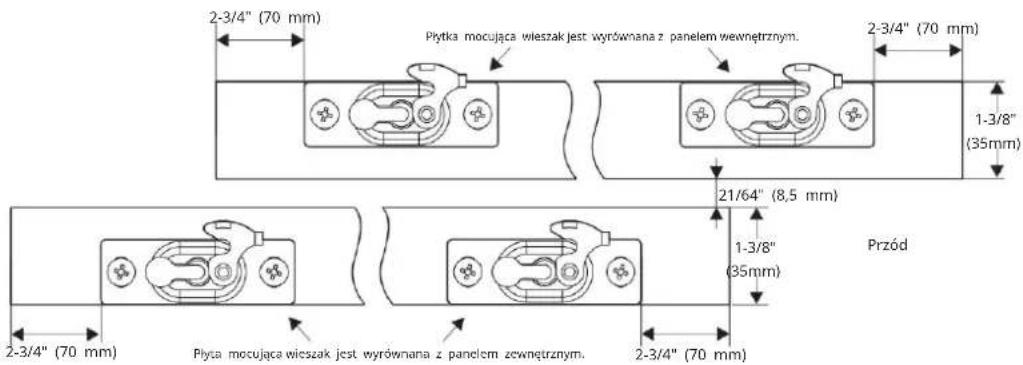

1. Zamontuj płyty wieszakowe do drzwi: Przymocuj płyty drzwiowe do górnej części drzwi, w odległości 2-3/4" (70 mm) od każdej krawędzi. DRZWI 45mm

DRZWI 35mm

3 Najpieny zawies drzwi na przedniej nodze toru. Wsuń sworzeń obrotowy wieszaka do gniażdo i zabrokuj na miejscu za pomocą klipsa. Spraważ, czy roch jest płynny.

Powtórz z tylnymi drzwiami.

Instrukcja montażu prowadnicy podłogowej do drzwi drewnianych o grubości 35 mm:

1

2

3

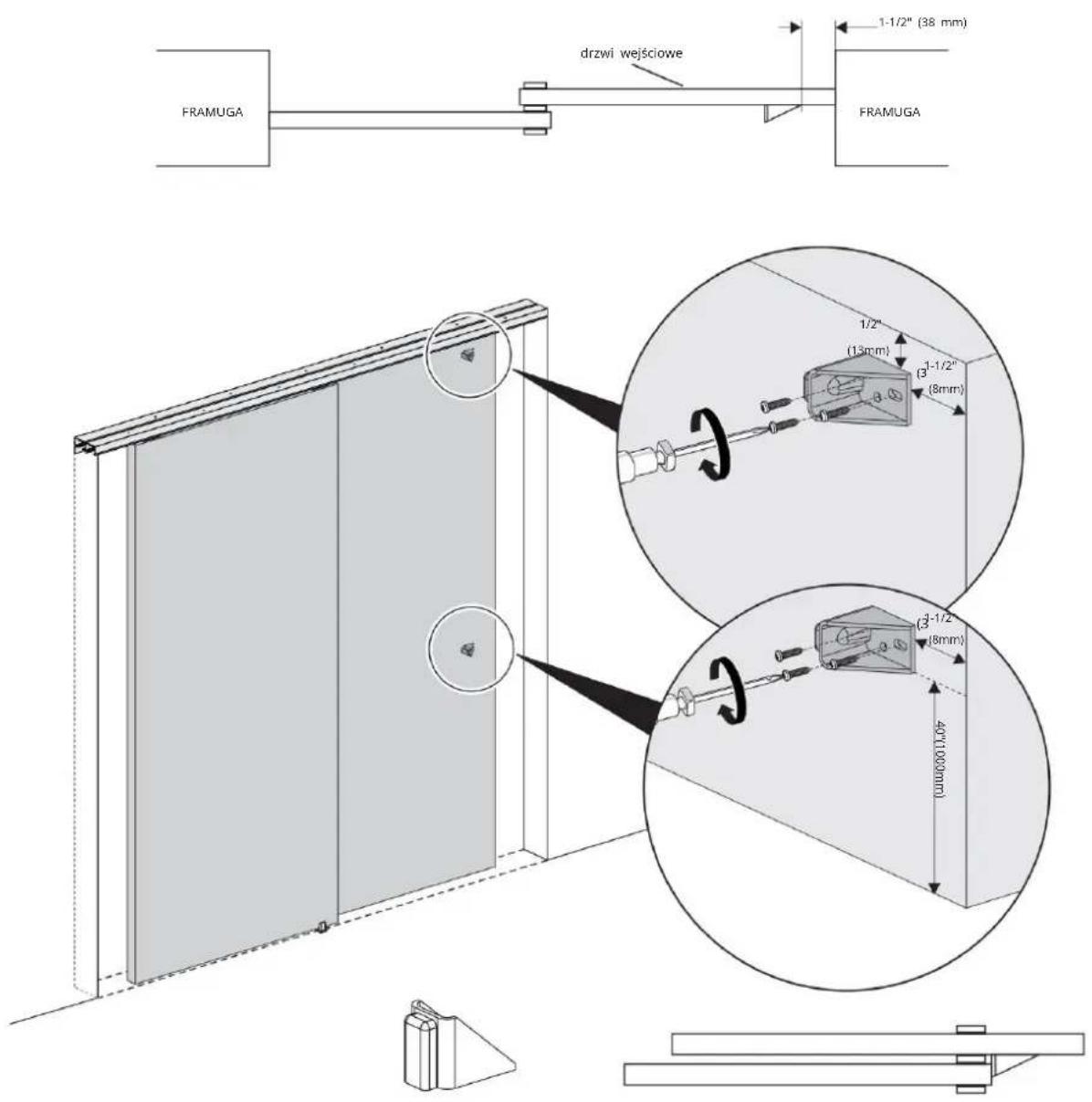

1. Montaż ogranicznika: Zamontuń ogranicznik z tyłu przednich drzwi w odległości 1-1/2" (38 mm) od krawędzi drzwi i 1/2" (13 mm) od góry (pusty) Drzwł 2 rozehiem penyni (rużem peły) lub 45 (1000 mm) od dołu.

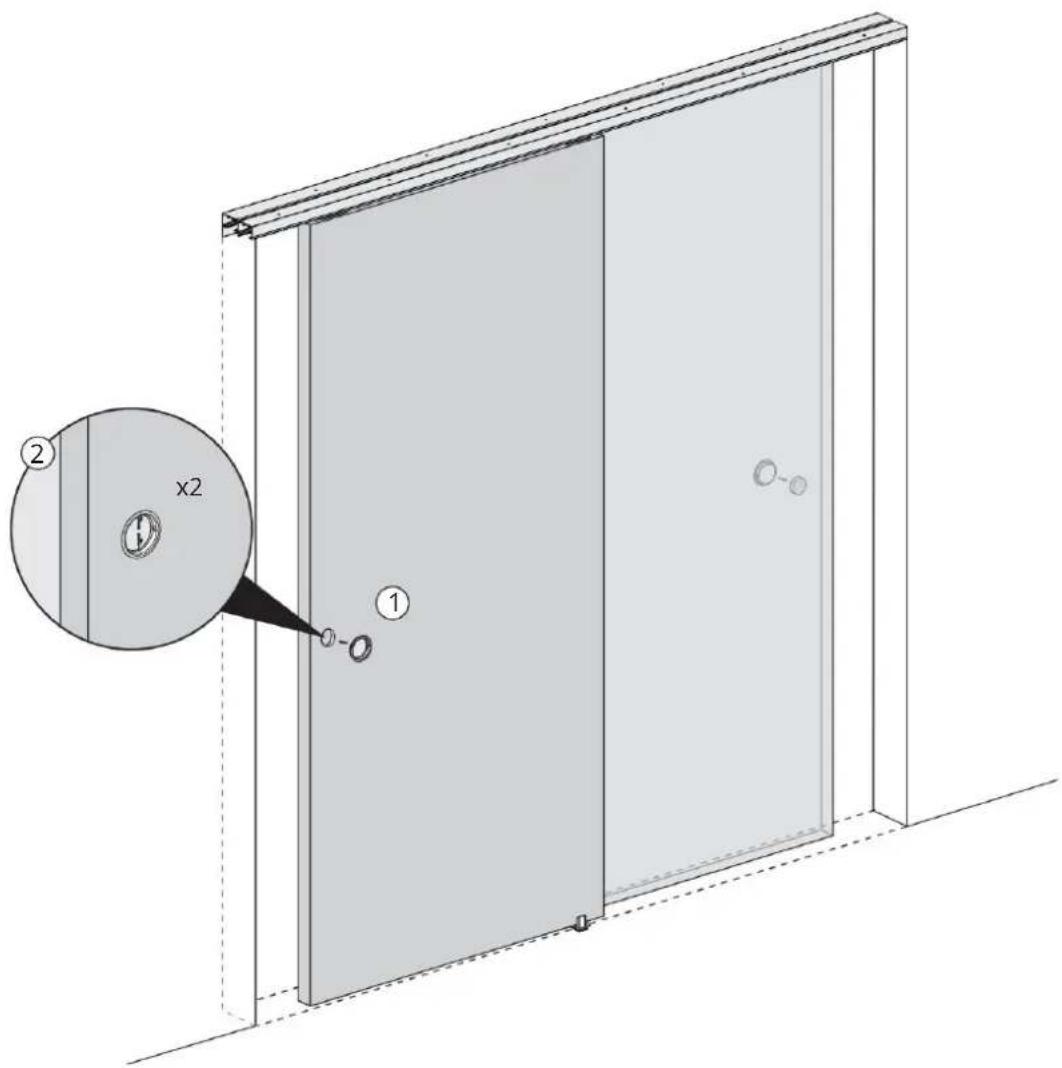

7 Montaż klamki: Najpierw za pomocą narzędzia wykonaj rowek na każdej z dwóch drzwi o głębokości 29/64" (11,4 mm) i o srednicy 2 1/8 (54mm) i na koncu zamocuj klamkę do drzwi.

Konserwacja

1. Unikaj długotrwałego wystawiania się na działanie promieni słonecznych, aby zapobiec starzeniu się skóry.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN. Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
