Type de produit	Kit de porte coulissante
Marque	Vevor
Modèle	YMXT-XC39-6
Matériau du rail	Acier
Épaisseur de porte compatible	25 à 45 mm
Largeur d'ouverture recommandée	2 × largeur de la porte + 25 mm
Capacité de charge maximale	50 kg (estimation)
Poids du kit	Environ 4 kg
Couleur	Argenté
Utilisation	Porte coulissante intérieure
Fonction de réglage	Hauteur réglable via boulon de réglage
Système d'amortissement	Non inclus
Équipement de protection requis	Lunettes de sécurité et gants
Entretien	Éviter l'exposition prolongée au soleil
Pièces incluses	Rail, supports, plaques de porte, vis, pare-chocs, guides, montants fendus
Outils requis	Tournevis, niveau, crayon, mesure, clé
Garantie	Garantie constructeur (consulter Vevor)
Fabricant	Shanghaiuxinmuyeyouxiangongsi
Pays d'origine	Chine

FOIRE AUX QUESTIONS - YMXT-XC39-6 Vevor

Quelle est la capacité de charge de ce kit de porte coulissante ?

La capacité de charge maximale est estimée à 50 kg pour une utilisation optimale. Assurez-vous que la porte respecte cette limite.

Comment régler la hauteur de la porte après installation ?

Utilisez une clé pour tourner le boulon de réglage situé sur le support de porte. Tourner dans un sens élève la porte, dans l'autre l'abaisse.

Quels outils sont nécessaires pour l'installation ?

Les outils requis sont : un tournevis, un niveau, un crayon, un mètre ruban et une clé.

Cette porte coulissante peut-elle être installée sur un mur en placoplâtre ?

Oui, mais il est recommandé d'utiliser des chevilles adaptées pour plaque de plâtre et de renforcer la zone d'ancrage si nécessaire.

Comment entretenir le rail pour une glisse optimale ?

Nettoyez régulièrement le rail avec un chiffon doux et lubrifiez-le avec un produit silicone pour éviter les frottements.

Le kit est-il compatible avec des portes en bois pleines ?

Oui, à condition que le poids de la porte ne dépasse pas la capacité de charge et que l'épaisseur soit comprise entre 25 et 45 mm.

Puis-je utiliser ce système pour une porte double ?

Ce kit est conçu pour une porte simple. Pour une porte double, il faut deux kits ou un système spécifique.

Quelle est la hauteur de porte maximale recommandée ?

La hauteur n'est pas explicitement spécifiée, mais la largeur d'ouverture doit être de 2 fois la largeur de la porte plus 25 mm. Adaptez la hauteur en fonction du rail.

Comment fixer le guide au sol ?

Placez le guide au centre de l'ouverture, au niveau du sol fini, et vissez-le à l'aide des vis fournies après avoir marqué les trous.

Y a-t-il une garantie sur ce produit ?

Oui, Vevor offre une garantie constructeur. Consultez le site www.vevor.com/support pour plus de détails et pour enregistrer votre produit.

MODE D'EMPLOI YMXT-XC39-6 Vevor

Ensemble de portes coulissantes

Modèle : YMXT-XC39-6

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

Ensemble de portes coulissantes

Modèle : YMXT-XC39-6

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation.

L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

INSTRUCTIONS

Merci beaucoup d'avoir choisi cet ensemble de portes coulissantes.

• Veuillez lire toutes les instructions avant de l'utiliser. Ces informations vous aideront à obtenir les meilleurs résultats possibles.

Les produits présentés dans ce catalogue peuvent avoir une couleur différente de celle de l'article réel.

CONSERVEZ CES INSTRUCTIONS

AVERTISSEMENT :

Assurez-vous que les réglementations en matière de santé et de sécurité, les autorités locales et les pratiques

générales de l'atelier sont respectées lors de l'utilisation des outils.

• N'utilisez PAS d'outils s'ils sont endommagés.

Maintenez les outils en bon état et propres pour une performance optimale et sûre.

*

Portez des vêtements adaptés pour éviter les accrocs. Ne portez pas de bijoux flottants et attachez les cheveux longs.

Tenez compte de tous les outils et pièces utilisés.

• Si vous travaillez à partir du véhicule, assurez-vous que le lieu de travail est sûr et stable.

*

N'utilisez pas ces outils si vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments intoxicants.

• AVERTISSEMENT DE SÉCURITÉ PERSONNELLE !

Portez toujours un équipement de protection individuelle.

*ÉQUIPEMENT DE PROTECTION INDIVIDUELLE

1. Portez toujours des lunettes de sécurité antichoc qui assurent une protection frontale et latérale des yeux. L'équipement de protection des yeux doit être conforme aux normes CSA Z94.3-07 ou ANSI Z87.1 selon le type de travail effectué.
2. Portez des gants qui assurent une protection en fonction des matières travaillées ou pour réduire les effets des vibrations de l'outil.

Montage et utilisation

PRÉ-INSTALLATION

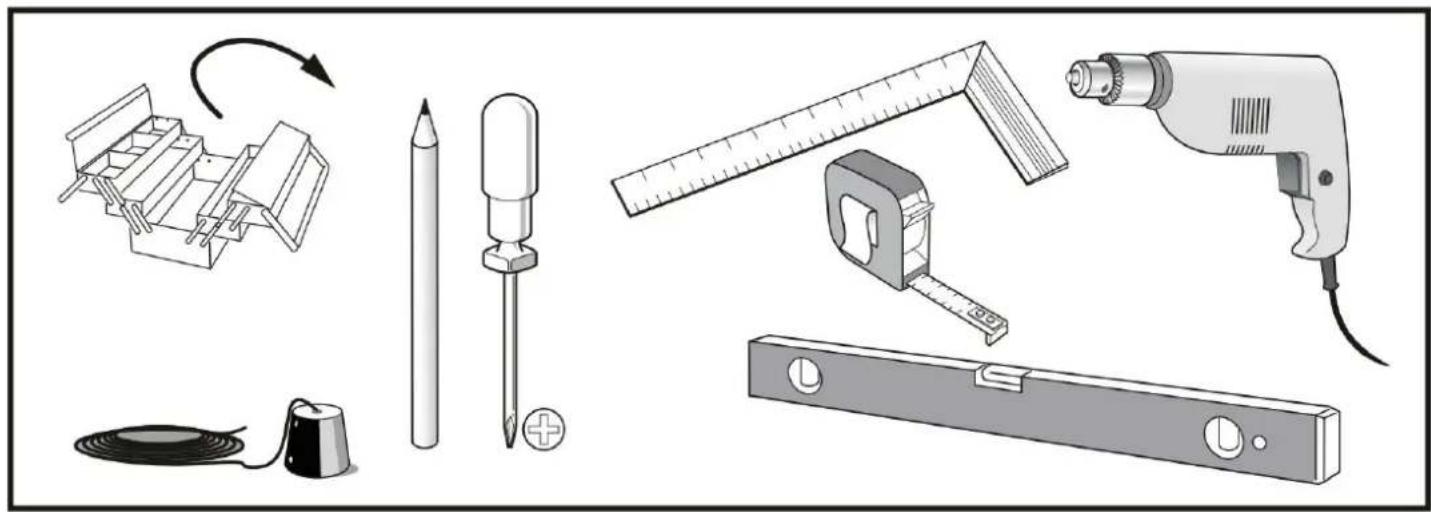

OUTILS REQUIS

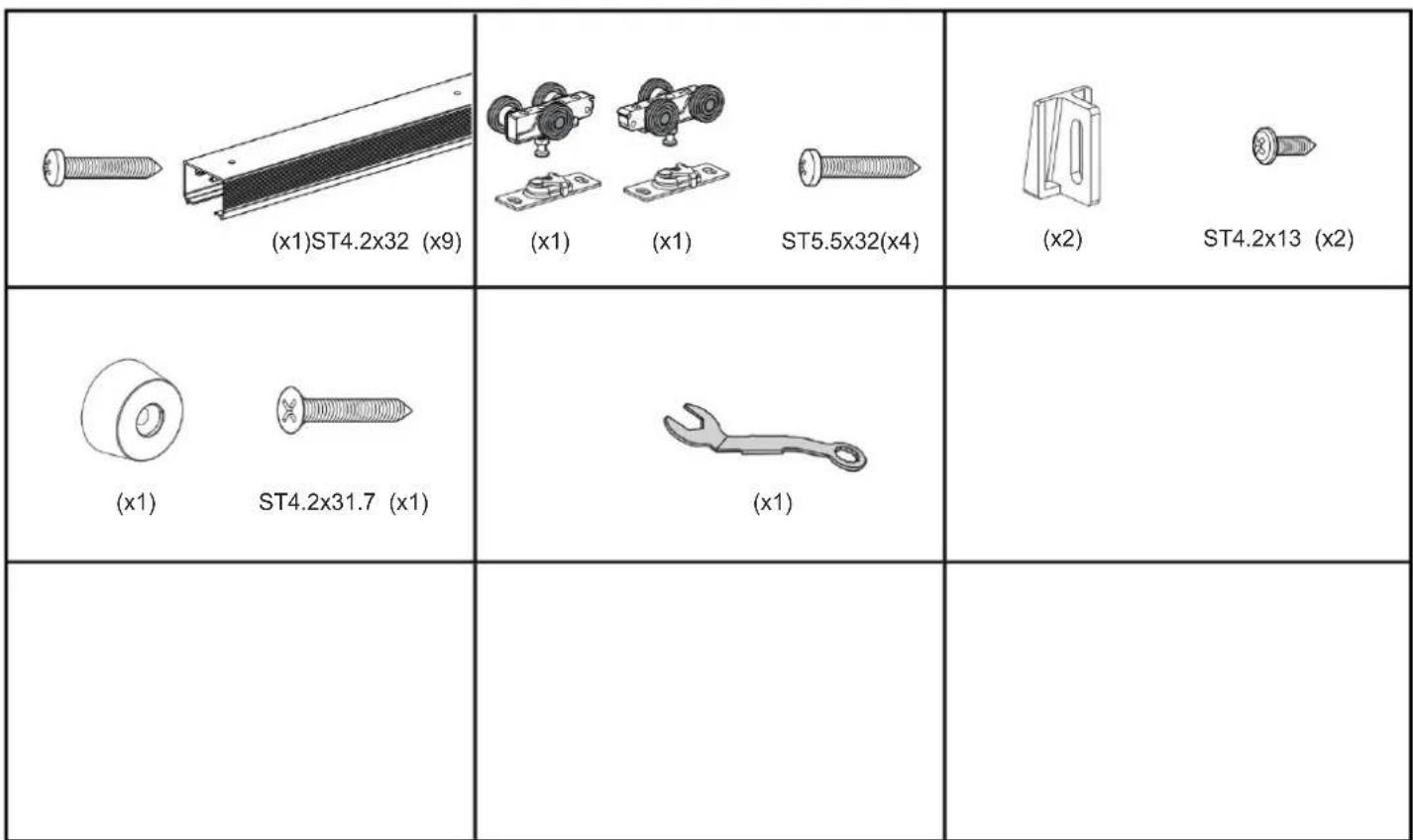

MATÉRIEL INCLUS

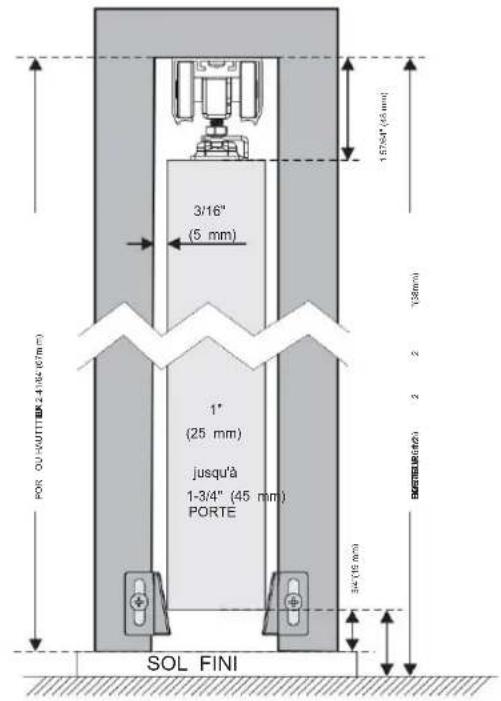

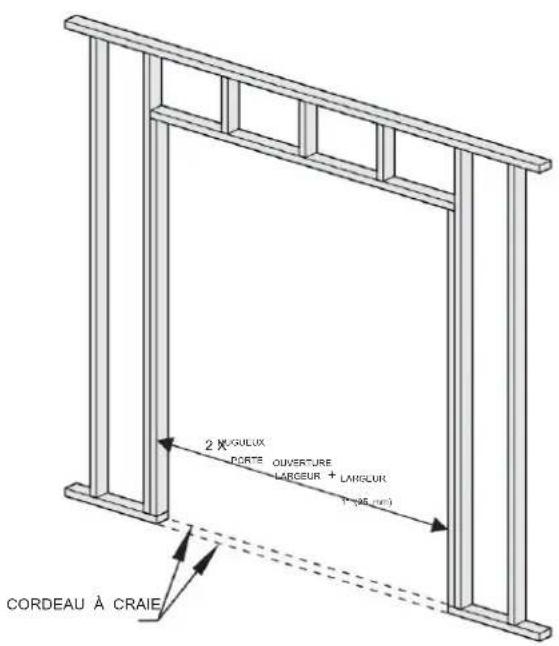

1 CONSTRUIRE UNE OUVERTURE BRUTE 1. L'en-tête doit être CARRÉ et D'APLOMB avec le tube et le NIVEAU. 2. La largeur est 2X la largeur de la porte plus 1" (25 mm). 3. Ajustement de la profondeur de la porte : pour les panneaux de 1" (25 mm) à 1-3/4" (45 mm).

Tracez une ligne à la craie sur le sol au niveau des montants latéraux. Mesurez à partir du sol fini jusqu'à la hauteur de la porte + 3/4" ou à partir du sous-plancher jusqu'à la hauteur de la porte + 1-1/2".

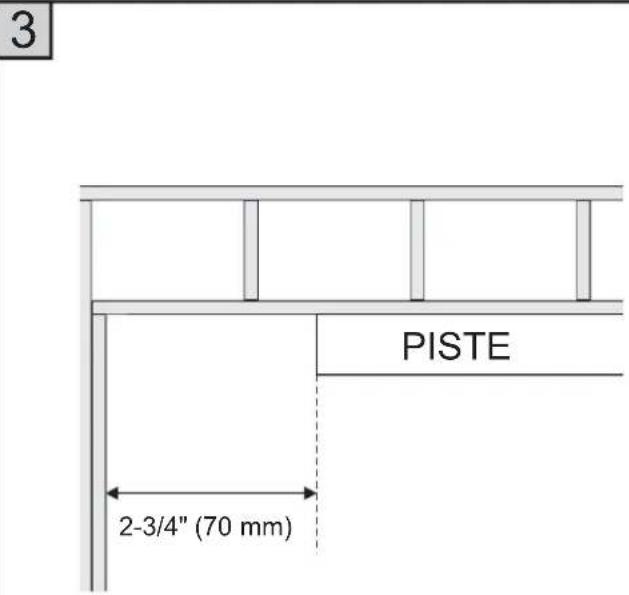

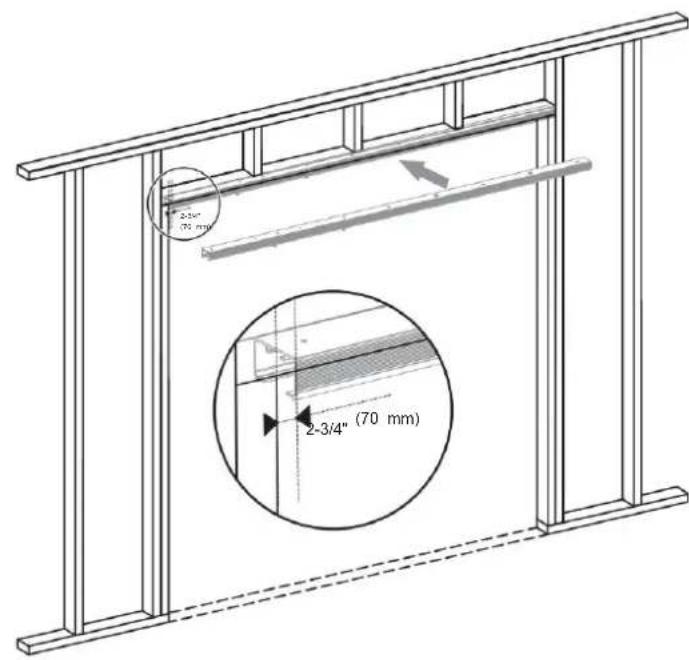

Veuillez prévoir un espace de 70 mm lorsque vous indiquez le rail.

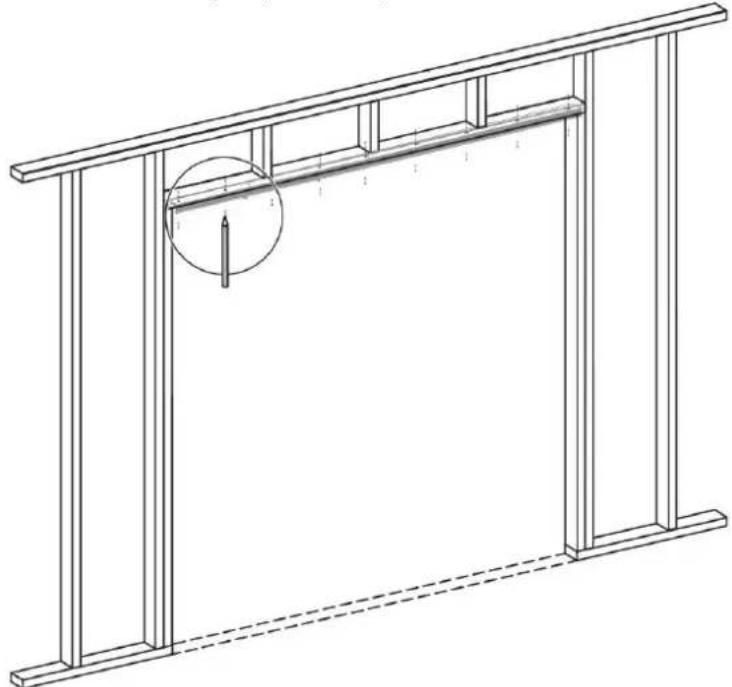

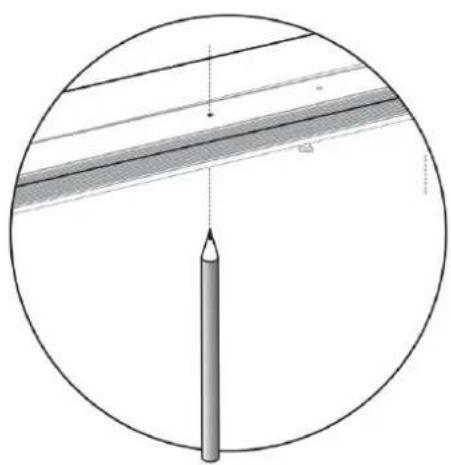

5 Utiliser un crayon pour marquer les trous sur le mur.

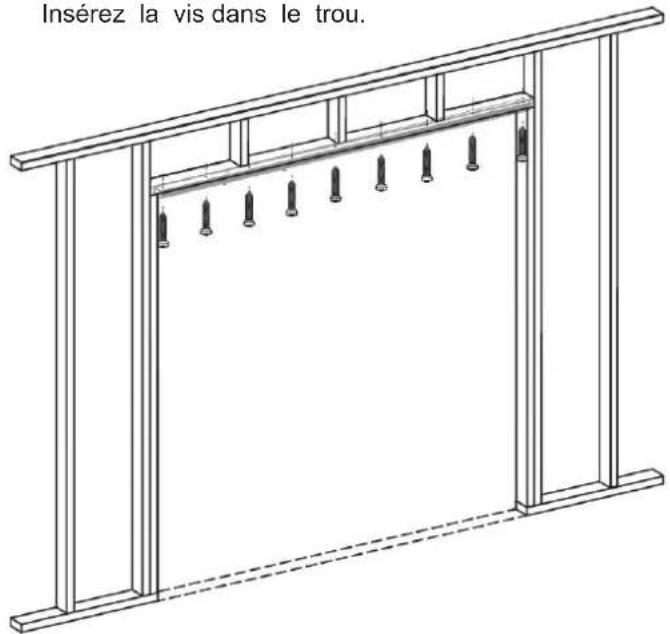

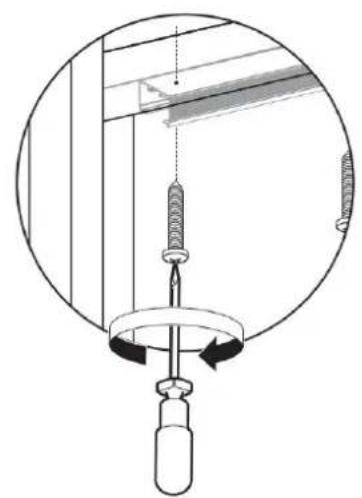

Insérez la vis dans le trou.

6

7

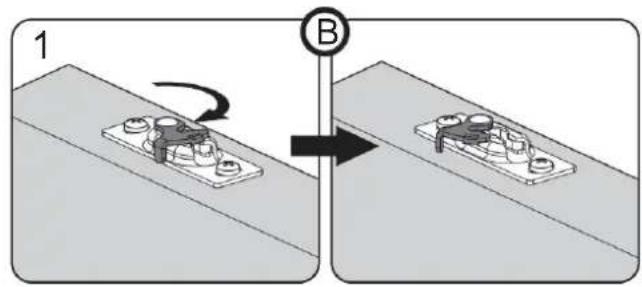

AB / Fixez les plaques de porte sur le dessus de la porte, à 2-3/4" (70 mm) de chaque bord, avec les languettes de verrouillage du même côté.

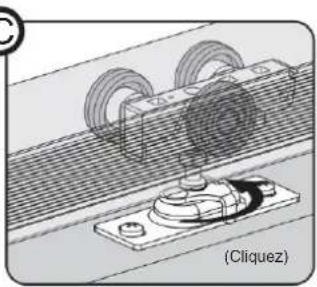

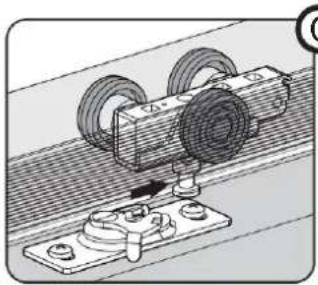

CD / Montez la porte en positionnant la plaque de porte sous le boulon de réglage du support. Soulevez la porte et engagez le boulon dans la plaque de porte, puis encliquetez la languette pour la maintenir en place. Répétez l'opération avec l'autre support/plaque de porte.

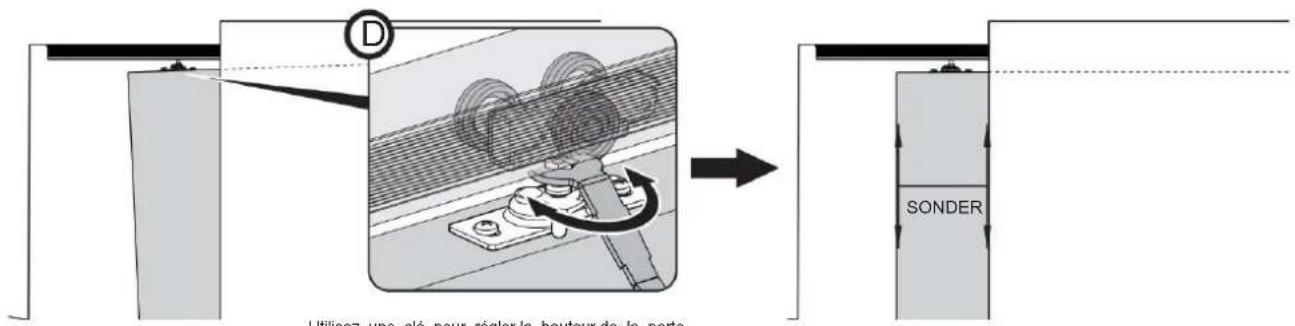

Utilisez une clé pour régler la hauteur de la porte.

9

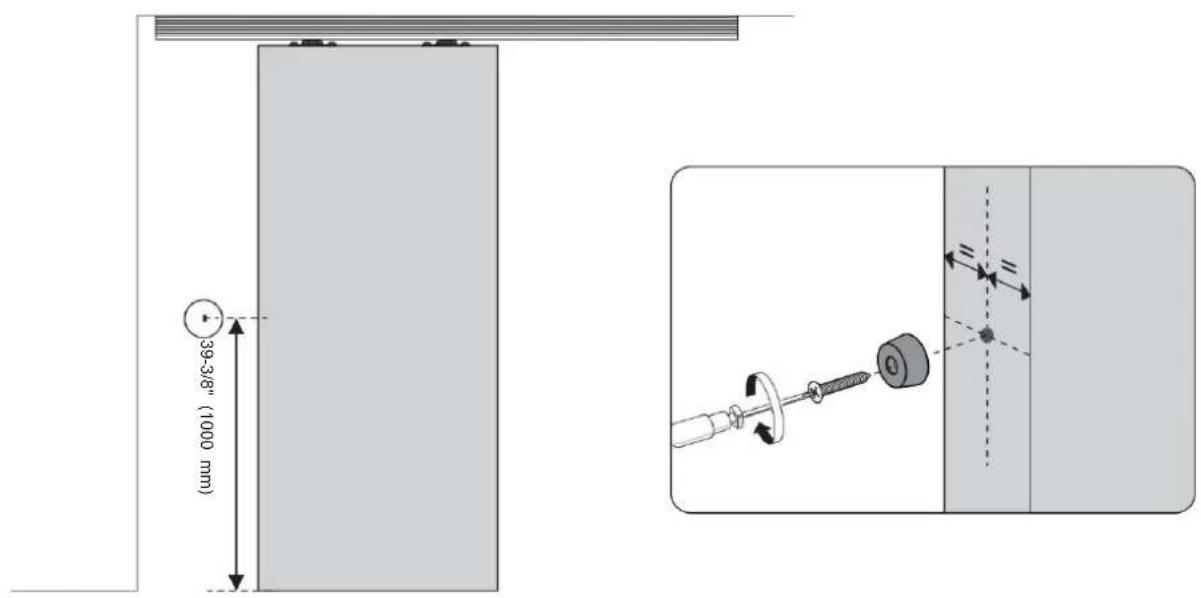

Fixez le pare-chocs sur le bord arrière de la porte, à 39-3/8" (1000 mm) du bord inférieur.

10

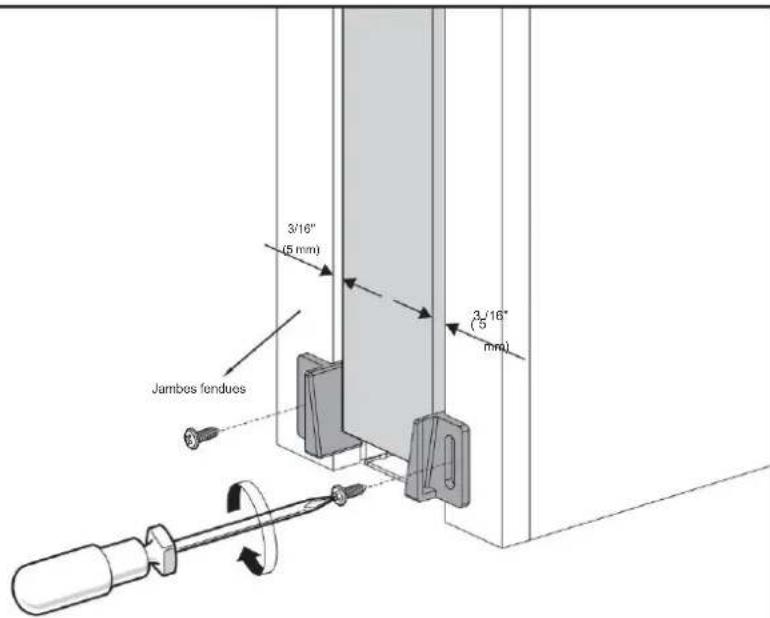

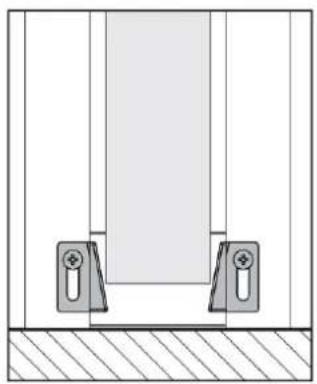

Fixez les guides sur les montants fendus finis, en bas de la porte, afin que la porte soit maintenue au centre de l'ouverture.

11

Installez les montants finis, l'entablement divisé et le boîtier comme indiqué.

Fixez le montant fendu du côté du levier de verrouillage avec des vis pour pouvoir

retirer ou régler ultérieurement la porte. N'UTILISEZ PAS DE MONTANTS AVEC DES DADO'S.

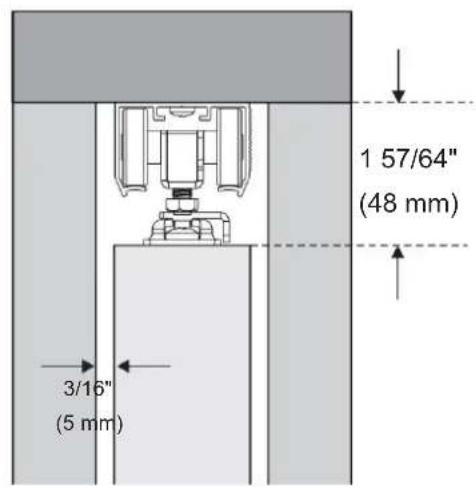

Remarque : espace minimum de 3/16 po (5 mm) entre le montant et la porte.

a ATTACHER FINITION MONTANT FENDU SUR TUBE D'ACIER / PORTER D'APLOMB AVEC MONTANT

b FINITION CALES ET D'Aplomb MONTANT AVEC PORTE

Mesurez à partir du sol fini jusqu'à la hauteur de la porte + 3/4" ou à partir du sous-plancher jusqu'à la hauteur de la porte + 1-1/2".

OUT

NON

C FINITION SPLIT HEADER

d FINITION DE GARNITURE

Entretien

1. Évitez l'exposition prolongée au soleil pour éviter le vieillissement.
