WS 9059 - Contrôleur de température Techno Line - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de température sans fil avec capteur extérieur
Marque	Techno Line
Modèle	WS 9059
Alimentation de la station	2 piles AAA (LR03)
Alimentation du capteur extérieur	2 piles AAA (LR03)
Plage de température intérieure	-9,9 °C à 49,9 °C
Plage de température extérieure	-39,9 °C à 69,9 °C
Plage d'humidité intérieure	20 % à 95 % HR
Fréquence de transmission	433,92 MHz
Nombre de canaux	3
Portée de transmission en champ libre	60 m
Affichage	Heure, température, humidité, icône de confort, indicateurs MAX/MIN
Format horaire	12 h ou 24 h
Alarme quotidienne	Oui, avec répétition (snooze)
Mémoire des valeurs max/min	Oui, effacée à minuit
Indicateur de piles faibles	Oui, pour station et capteur
Utilisation du capteur	Immergé pour mesurer la température de la piscine
Nettoyage	Chiffon doux et sec, éviter les produits chimiques
Sécurité	Ne pas immerger la station, respecter les polarités des piles, tenir hors de portée des enfants
Réparabilité	Piles remplaçables, aucune autre pièce réparable par l'utilisateur

FOIRE AUX QUESTIONS - WS 9059 Techno Line

Comment régler l'heure sur le WS 9059 ?

En mode normal, maintenez enfoncé le bouton MODE pendant 2 secondes. L'élément réglé clignote. Utilisez + ou - pour modifier, puis MODE pour confirmer et passer à l'élément suivant. La séquence est : format 12/24h → heure → minute. Appuyez sur MODE après les minutes pour terminer.

Comment changer le canal du capteur extérieur ?

Ouvrez le compartiment à piles du capteur et tournez le commutateur K (sélection de canal) sur la position souhaitée (CH1, CH2 ou CH3). Assurez-vous de réinsérer les piles correctement. La station doit être à proximité pour se synchroniser.

Que faire si l'écran affiche '- -.-' pour la température extérieure ?

Cela signifie que la station ne reçoit pas le signal du capteur. Appuyez et maintenez enfoncé le bouton CH pendant 2 secondes pour relancer la réception manuelle. Vérifiez aussi les piles du capteur et la distance (max 60 m en champ libre).

Comment voir les températures maximale et minimale ?

Appuyez une fois sur MEM pour afficher la valeur maximale, une nouvelle fois pour la minimale. Les icônes MAX ou MIN s'affichent. Pour effacer la mémoire, maintenez MEM enfoncé 2 secondes jusqu'à ce que '- - -' apparaisse.

Quand dois-je remplacer les piles ?

L'icône de pile faible apparaît sur l'écran : si elle est sur INTÉRIEUR, remplacez les piles de la station ; sur EXTÉRIEUR, remplacez celles du capteur. Utilisez des piles alcalines AAA neuves et respectez les polarités.

Comment régler l'alarme ?

En mode normal, appuyez sur MODE pour afficher l'heure de l'alarme. Dans les 5 secondes, maintenez MODE enfoncé jusqu'à ce que l'heure clignote. Utilisez + ou - pour régler l'heure, puis MODE pour les minutes, et MODE pour valider. Pour activer/désactiver l'alarme, appuyez sur le bouton z^z.

Puis-je utiliser le capteur pour mesurer la température de ma piscine ?

Oui, le capteur extérieur est conçu pour être immergé. Ouvrez le compartiment, sélectionnez le canal et l'unité °C/°F, puis placez le capteur dans la piscine en vous assurant que la bague d'étanchéité est correctement fermée.

Quelle est la portée maximale du signal ?

La portée est de 60 mètres en champ libre. Les obstacles comme les murs ou les interférences peuvent réduire cette distance. Éloignez la station des appareils électroniques.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour nettoyer la station et le capteur. N'utilisez pas de produits chimiques ou abrasifs. Ne plongez pas la station dans l'eau ; le capteur est étanche mais séchez-le après l'usage.

Que faire si l'alarme ne sonne pas ?

Vérifiez que l'icône d'alarme () est affichée à l'écran. Si ce n'est pas le cas, appuyez sur le bouton z^z pour l'activer. Assurez-vous que l'heure de l'alarme est correctement réglée et que les piles sont suffisamment chargées.

MODE D'EMPLOI WS 9059 Techno Line

WS 9059 – Manuel d'utilisation

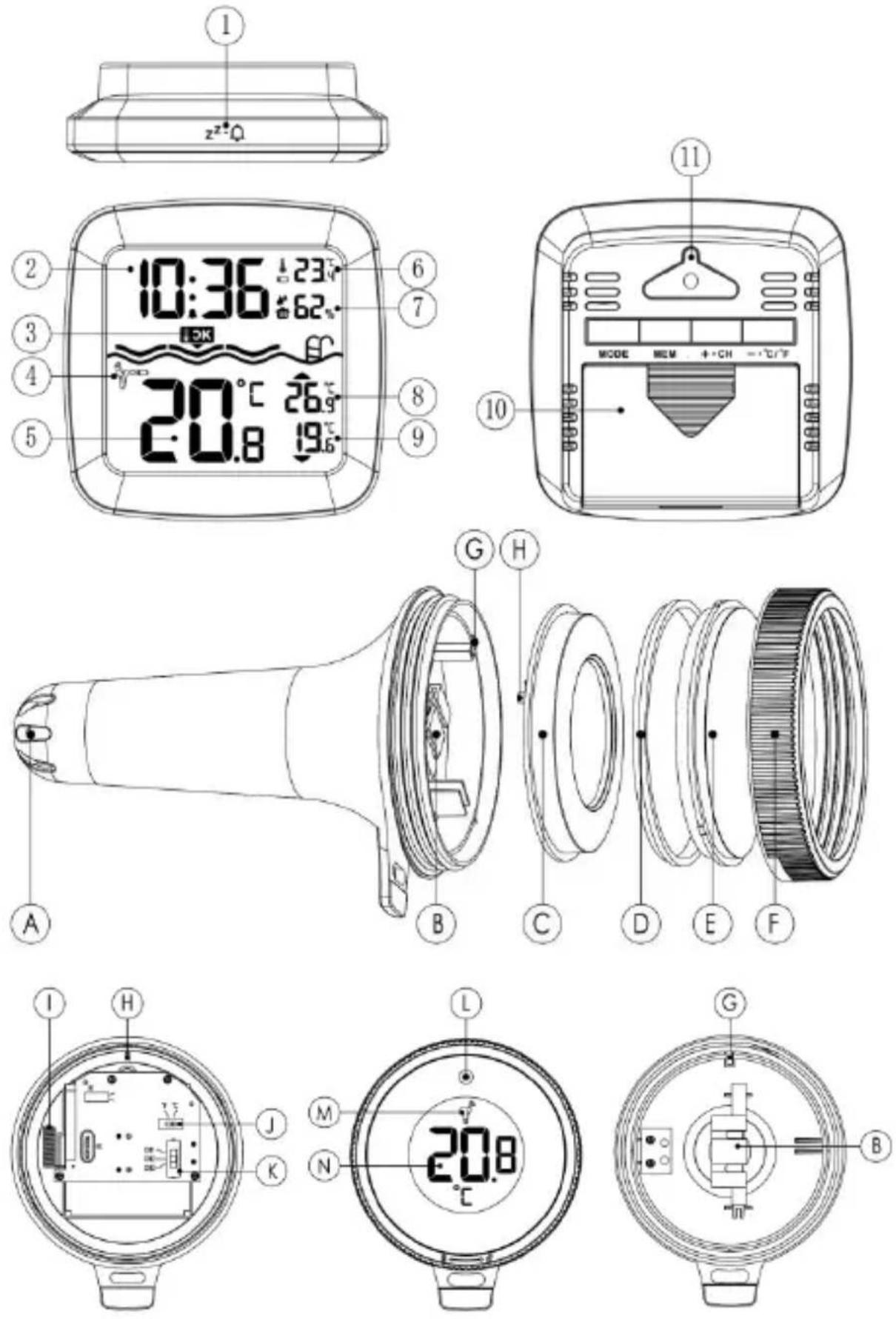

Vue d'ensemble :

Station

1 - Bouton tactile (répétition/réveil ACTIVER ou DÉSACTIVER)

2 – Heure

3 - Écran confortable

4 - Canal de capteur à distance

5 - Température TX

6 - Température AMBIANTE

7 - Humidité AMBIANTE

8 - Valeur MAX de la température TX

9 - Valeur MIN de la température TX

10 - Couvercle du compartiment à piles

11 - Trou de fixation murale

Capteur extérieur

A - Capteur de température

B - Compartiment à piles

C - Module de commande principal

D - Bague en caoutchouc étanche

E - Lentille

F - Couvercle pour verrou

G - Goupille de positionnement A

H - Goupille de positionnement B

I - Antenne de transmission

J - Commutateur de sélection de °C/°F

K - Commutateur de sélection de canal

L - Voyant LED pour la transmission du signal

M - Canal

N - Valeur de température

O - Sens d'ouverture

P - Sens de fermeture

Caractéristiques :

- Format de l'heure 12 ou 24 heures

- Alarme quotidienne avec rappel d'alarme

- Détection de la température de la piscine

- Écran confortable

- Indicateur piles faibles

• Affichage de la température en °C/°F

- Enregistrement et requête de la température et de l'humidité maximales et minimales

- Peut accueillir jusqu'à trois émetteurs extérieurs

• Plage d'humidité intérieure : 20 %HR \~ 95 %HR
• Intervalle de mesure de la température :

Intérieure : -9,9 °C \~ 49,9 °C

Extérieure : -39,9 °C \~ 69,9 °C

- Paramètre Wifi :

3 canaux sélectionnables

Fréquence de transmission RF de 433,92 MHz

Rayon d'émission de l'émetteur de 60 mètres en champ libre

- Alimentation électrique :

Station : 2 piles LR03 de type AAA

Capteur : 2 piles LR03 de type AAA

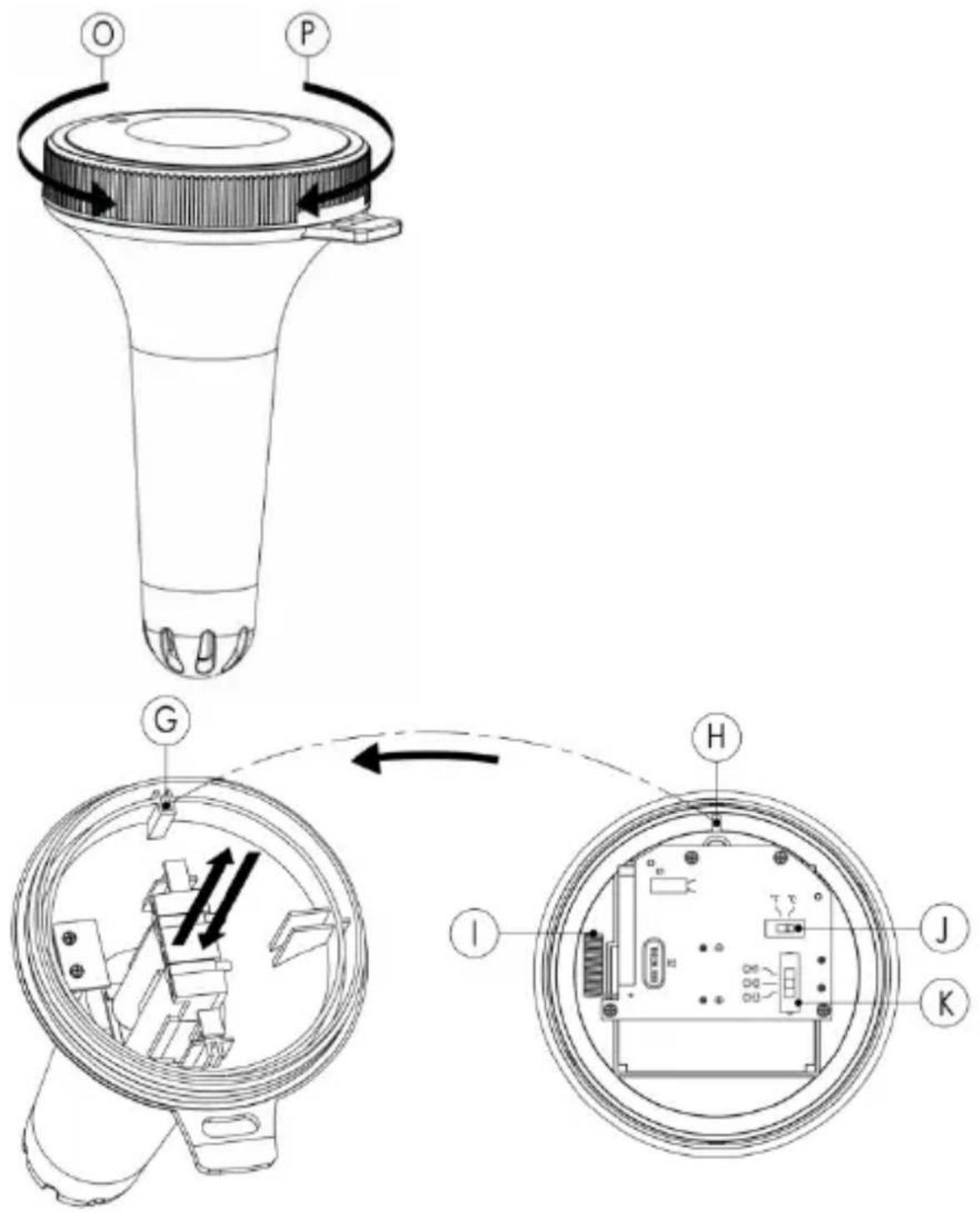

Première utilisation

• Ouvrez le couvercle du compartiment à piles de la station principale
• Insérez 2 piles AAA en respectant les polarités [marques «+» et «-»]
• Lorsque vous insérez les piles, toutes les icônes de l'écran LCD s'allument pendant 3 secondes, et vous entendez un bip, puis la température et l'humidité ambiantes sont détectées.
• La station principale commencera maintenant à établir une connexion avec le capteur à distance ; cette opération prend environ 3 minutes et s'affichera par le clignotement du

symbole de l'antenne RF de réception

• Maintenant, ouvrez le compartiment à piles du capteur à distance, insérez 2 piles AAA en respectant la polarité [marques « + » et « - »], et choisissez l'unité de température et le canal dont vous avez besoin.
• Vous pouvez sélectionner l'unité de température °C/°F en tournant le commutateur « J » et le canal en tournant le commutateur « K »

- Après le démontage, ne touchez pas les autres composants, notamment l'antenne « I » ; faites attention au sens de la fente lors de l'installation du compartiment à piles. Après le réglage, alignez « H » sur « G », couvrez la lentille et la bague étanche, et verrouillez fermement le couvercle.

- Ce mode de couplage ne prend que 3 minutes. Si le couplage échoue après plus de 3 minutes, appuyez sur le bouton « CH » et maintenez-le enfoncé pendant 2 secondes pour revenir au mode de couplage de 3 minutes.

- Une fois le couplage réussi, le capteur à distance peut être

placé dans la piscine pour détecter la température de l'eau.

Réglage manuel de l'heure

- En mode normal, appuyez sur le bouton MODE et maintenez-le enfoncé pendant 2 secondes pour passer en mode réglage ; l'élément réglé clignote à l'écran. Appuyez sur les boutons « + » ou « - » pour régler la valeur, puis sur le bouton MODE pour confirmer que l'élément a été réglé et passez au suivant. La séquence des éléments de réglage est la suivante :

Format de l'HEURE (12/24HR) → HOUR → MINUTE

- Appuyez sur le bouton MODE pour confirmer le dernier élément et mettre fin aux procédures de réglage et l'appareil reviendra au mode normal.

Remarque :

Si au bout de 20 secondes, il n'y a aucune opération valide, la station retourne automatiquement à l'affichage de l'heure.

Réglage des alarmes quotidiennes

• En mode normal, appuyez une fois sur le bouton « z^z · pour activer ou désactiver l'alarme, l'écran LCD affiche l'icône « 🍼 » et la fonction d'alarme est activée. Puis appuyez une fois sur le bouton « z^z · », l'icône « 🍼 » disparaît de l'écran et la fonction d'alarme est désactivée.
• En mode normal, appuyez sur le bouton « MODE », l'écran LCD affiche l'heure de l'alarme. Dans les 5 secondes qui suivent l'affichage de l'heure de l'alarme, appuyez sur le bouton « MODE » et maintenez-le enfoncé pendant 2 secondes jusqu'à ce que l'heure de l'alarme commence à clignoter. Utilisez les touches « + » et « - » pour régler l'heure souhaitée.
• Appuyez sur le bouton « MODE » pour confirmer votre réglage, les minutes de l'heure de l'alarme clignotent. Utilisez les boutons « + » et « - » pour régler la minute souhaitée.
• Appuyez sur le bouton « MODE » pour confirmer votre réglage et terminer la procédure de réglage.

Remarques :

- Si au bout de 20 secondes, il n'y a aucune opération valide, la station retourne automatiquement à l'affichage de l'heure.

• L'alarme retentit pendant 2 minutes si vous ne la désactivez pas en appuyant sur une touche quelconque. Dans ce cas, l'alarme sera déclenchée automatiquement après 24 heures.
• Augmentation du volume de l'alarme (crescendo, durée : 2 minutes) change le volume 4 fois durant la sonnerie de l'alarme.

Arrêter le signal d'alarme

Lorsque l'alarme sonne, appuyez sur n'importe quel bouton, sauf le bouton « z», pour arrêter le signal d'alarme. Il n'est pas nécessaire de réactiver l'alarme. L'alarme se déclenche le lendemain à la même heure.

Rappel d'alarme

Lorsque l'alarme sonne, appuyez sur le bouton « zZ·Ω » et le mode d'alarme passera en mode SNOOZE. La sonnerie de l'alarme reprend au bout de 8 minutes.

Procédure de transmission RF

• La RX commence automatiquement à recevoir la transmission du capteur à distance concernant la température de la piscine après l'insertion des piles.
• Le capteur à distance transmet automatiquement le signal de température à la station RX après l'insertion des piles.
• Si la RX ne parvient pas à recevoir la transmission du capteur à distance (« - -.- » s'affiche à l'écran LCD), appuyez sur le bouton « CH » et maintenez-le enfoncé pendant 2 secondes pour recevoir la transmission manuellement ; l'icône de RF clignote à l'écran LCD.

- Appuyez sur le bouton « CH » pour interroger les données de CH2, CH3 ou l'affichage cyclique. Lorsque le symbole C s'affiche, cela signifie que les données des trois canaux seront affichées de manière circulaire.

Relevés de la valeur numérique maximum/minimum

- Lorsque la température et l'humidité intérieures/extérieures sont affichées à l'écran LCD, la production commence à enregistrer la valeur numérique maximale et minimale de la

température et de l'humidité.

• Appuyez une fois sur le bouton MEM, l'écran LCD affiche la valeur maximale de la température et de l'humidité. L'écran LCD affiche la valeur minimale de la température et de l'humidité si vous appuyez une nouvelle fois sur le bouton MEM lorsque la valeur maximale est affichée. Au même moment, « MAX » ou « MIN » apparaît sur l'écran LCD.
• La flèche dans le coin inférieur droit de l'écran indique la température extérieure maximale et minimale :

- Le symbole incluy la température maximale

- Le symbole indique la température minimale

- Les valeurs maximales/minimales de température et d'humidité sont enregistrées lorsque vous appuyez sur le bouton MEM et le maintenez enfoncé pendant 2 secondes. Dans le même temps, « - - - » s'affiche sur l'écran LCD pendant 2 secondes.

- La valeur de mémoire du jour sera automatiquement effacée à 0:00 toutes les nuits.

Remarque :

LL.L sera affiché lorsque la température est inférieure à la plage de lecture. HH.H sera affiché lorsque la température est supérieure à la plage de lecture.

Niveau de confort

La température du capteur à distance est inférieure à

20 °C

La température du capteur à distance est comprise entre 20 °C et 30 °C

La température du capteur à distance est supérieure

à 30 °C

Indicateur piles faibles

• Lorsque le symbole de pile faible staffiche sur INTÉRIEUR, cela signifie que la RX doit être remplacée par des piles neuves.
• Lorsque le symbole de pile faible staffche sur EXTÉRIEUR, cela signifie que le capteur à distance doit être

remplacé par des piles neuves.

Déclaration de conformité

Technotrade, déclare par la présente que ce produit WS 9059 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/UE et ROHS 2011/65/CE. La déclaration de conformité EU originale est disponible à l'adresse : www.technoline.de/doc/4029665090597

Spécifications

Station :

Plage de mesure de -9,9 °C à 49,9 °C

la température :

Plage de mesure de 20 % HR à 95 % HR

l'humidité :

Capteur pour piscine :

Plage de mesure de la -39,9 °C à 69,9 °C température :

Fréquence de 433 MHz

transmission :

Puissance d'émission 8 dBm

maximale :

Précautions

- Cet appareil est destiné à être utilisé uniquement à l'intérieur.

- Ne soumettez pas l'appareil à une force ou à un choc excessif.

- N'exposez pas l'appareil à la lumière directe du soleil, à des températures extrêmes, à l'humidité ou à la poussière.

- Ne plongez pas l'appareil dans l'eau.

- Évitez de le mettre en contact avec des matériaux corrosifs.

- Ne jetez pas cet appareil au feu, il risque d'exploser.

- N'ouvrez pas le panneau arrière et n'apportez aucune modification aux composants de cette unité.

Avertissements de sécurité concernant les piles

• Utilisez uniquement des piles alcalines non rechargeables.
• Installez les piles en respectant les polarités (+/-).
• Remplacez toujours toutes les piles en même temps.
• Ne mélangez pas des piles usagées avec des piles neuves.
• Lorsque les piles sont déchargées, les retirer immédiatement de l'appareil.
• Retirez les piles lorsque vous n'allez pas utiliser l'appareil.
• N'essayez pas de recharger des piles qui ne sont pas rechargeables et ne jetez aucune pile au feu, elle risque d'exploser.
• Rangez vos piles de façon à ce qu'aucun objet métallique ne puisse causer de court-circuit.
• Évitez d'exposer les piles à des températures extrêmes, à l'humidité ou à la lumière directe du soleil.
• Conservez vos piles hors de la portée des enfants. Elles présentent un risque d'étouffement.

N'utilisez cet appareil que pour l'usage auquel il est destiné !
