| Typ produktu | Bezprzewodowy kontroler temperatury z czujnikiem zewnętrznym |
| Marka | Techno Line |
| Model | WS 9059 |
| Zasilanie stacji bazowej | 2 baterie AAA (LR03) |
| Zasilanie czujnika zewnętrznego | 2 baterie AAA (LR03) |
| Zakres temperatury wewnętrznej | -9,9 °C do 49,9 °C |
| Zakres temperatury zewnętrznej | -39,9 °C do 69,9 °C |
| Zakres wilgotności wewnętrznej | 20% do 95% RH |
| Częstotliwość transmisji | 433,92 MHz |
| Liczba kanałów | 3 |
| Zasięg transmisji w otwartym terenie | 60 m |
| Wyświetlacz | Godzina, temperatura, wilgotność, ikona komfortu, wskaźniki MAX/MIN |
| Format czasu | 12 h lub 24 h |
| Alarm dzienny | Tak, z drzemką (snooze) |
| Pamięć wartości max/min | Tak, resetowana o północy |
| Wskaźnik słabej baterii | Tak, dla stacji i czujnika |
| Zastosowanie czujnika | Zanurzony do pomiaru temperatury basenu |
| Czyszczenie | Miękka, sucha ściereczka, unikać środków chemicznych |
| Bezpieczeństwo | Nie zanurzać stacji, przestrzegać polaryzacji baterii, przechowywać poza zasięgiem dzieci |
| Możliwość naprawy | Baterie wymienne, żadnych innych części do samodzielnej naprawy przez użytkownika |
Często zadawane pytania - WS 9059 Techno Line
Pytania użytkowników dotyczące WS 9059 Techno Line
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Regulator temperatury w formacie PDF za darmo! Znajdź swoją instrukcję WS 9059 - Techno Line i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. WS 9059 marki Techno Line.
INSTRUKCJA OBSŁUGI WS 9059 Techno Line
WS 9059 – instrukcja obsługi

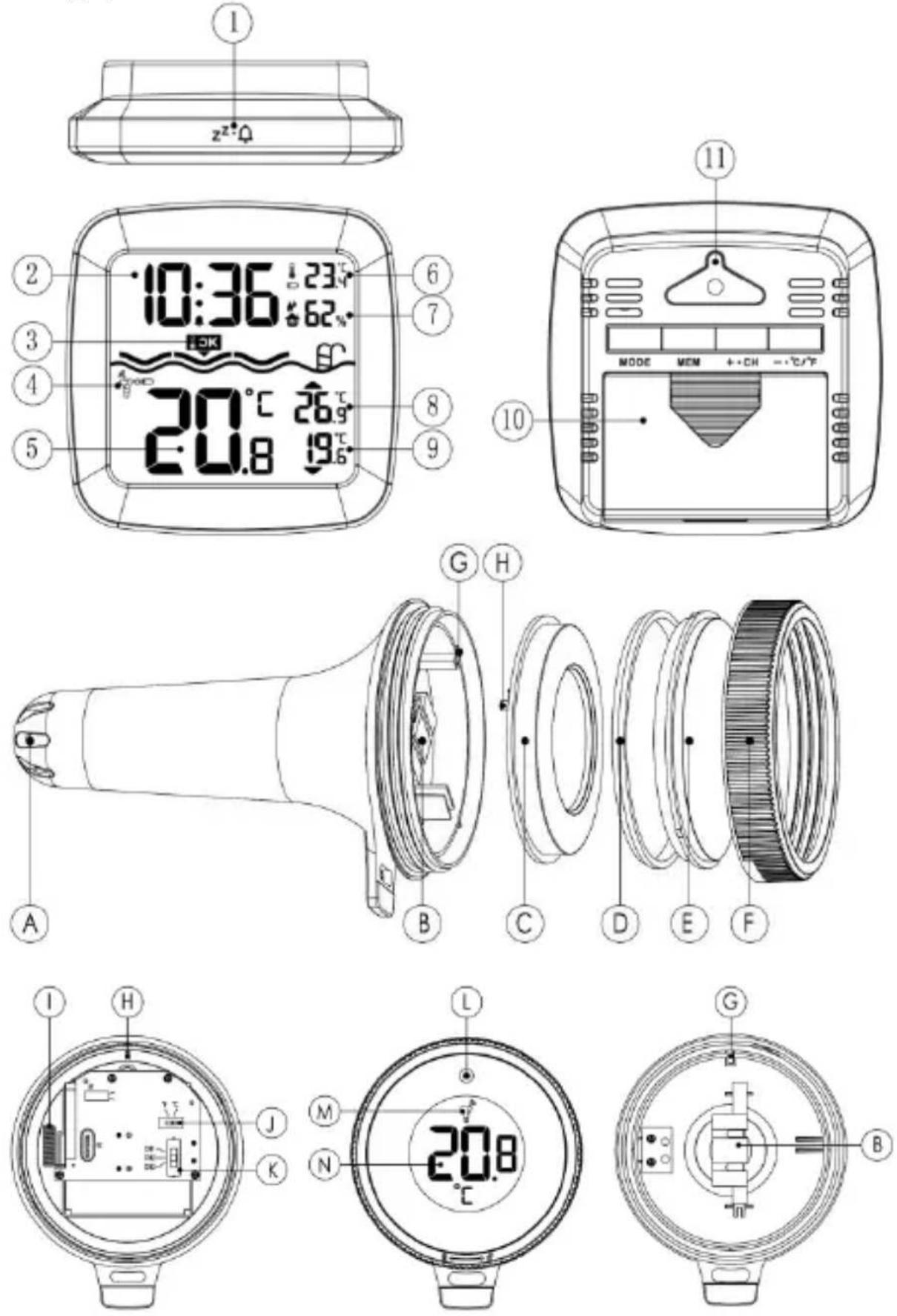

Przegład:
Stacja
1 - przycisk dotykowy (drzemka /alarm WŁ. lub WYŁ.)
2 - Czas
3 - Wyświetlenie poziomu komfortowego
4 - Kanał czujnika zdalnego
5 - Transmitowana temperatura
6 - Temperatura W POMIESZCZENIU
7 - Wilgotność W POMIESZCZENIU
8 - Wartość MAX. transmitowanej temperatury
9 - Wartość MIN. transmitowanej temperatury
10 - Pokrywa komory na baterie
11 - Otwór do montażu na ścianie
Czujnik zewnętrzny
A - Czujnik temperatury
B - Skrzynka na baterie
C - Główny moduł sterujący
D - Wodoodporny pierścień gumowy
E - Soczewki
F - Oślona zabezpieczająca
G - Sworzeń pozycjonujący A
H - Sworzeń pozycjonujący B
I - Antena transmisyjna
J - Przełącznik wyboru °C/°F
K - Przełącznik wyboru kanału
L - Wskaźnik LED transmisji sygnału
M - Kanal
N - Wartość temperatury
O - Kierunek otwierania
P - Kierunek zamykania
Właściwości:
- Czas w opcjonalnym formacie godzinowym 12/24
- Budzik codzienny z funkcją drzemki
- Pomiar temperatury basenu
- Wyświetlacz poziomu komfortu
- Wskaźnik niskiego stanu baterii
- Temperatura wyświetlana w °C/°F
- Zapisywanie i zapytywanie o maksymalną/minimalną temperaturę i wilgotność
- Może obsługiwać do trzech nadajników zewnętrznych
• Zakres wilgotności wewnątrz: 20-95% RH
• Zakres pomiaru temperatury:
Wewnątrz: od -9,9°C do ok. 49,9°C
Na zewnątrz: od -39,9°C do ok. 69,9°C
- Parametry łączności bezprzewodowej:
3 kanały do wyboru
Częstotliwość transmisji RF 433,92 MHz
Zasięg transmisji: 60 metrów w otwartej przestrzeni
- Zasilanie:
Stacja: 2 x LR03 rozmiar AAA
Czujnik: 2 x LR03 rozmiar AAA
Działania wstępne
- Otworzyć pokrywę komory na baterie stacji głównej.
- Włożyć 2 baterie AAA zgodnie z biegunowością [oznaczenia „+” i „−”]
- Po włożeniu baterii wszystkie ikony na wyświetlaczu LCD zapalą się przez 3 sekundy, następnie zostanie zmierzona temperatura i wilgotność we wnętrzu.
- Stacja główna rozpocznie wtedy nawiązywanie połączenia z czujnikiem zdalnym, ta operacja trwa około 3 minut i będzie wyświetlana jako migający symbol anteny
odbiorczej RF

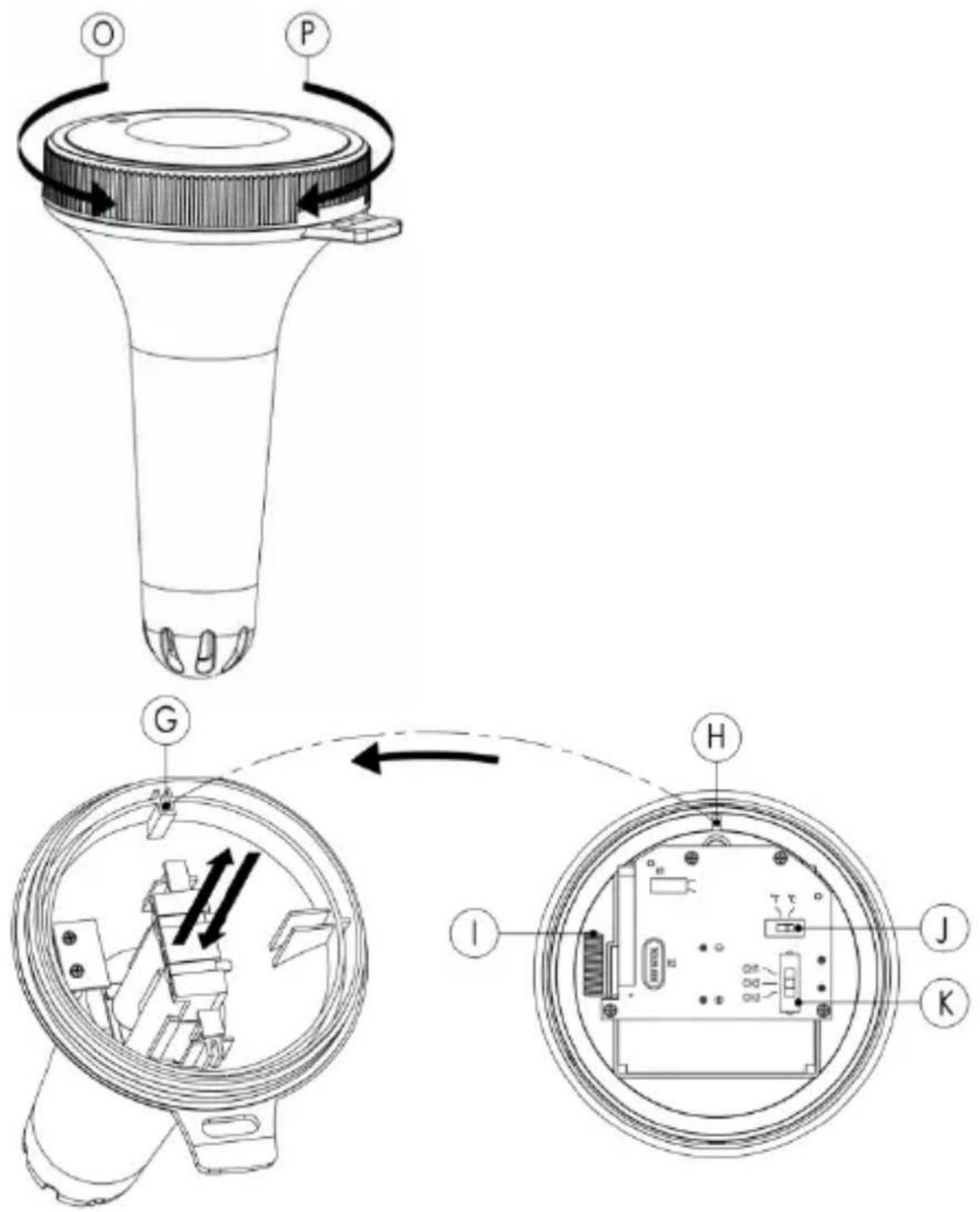

- Otworzyć skrzynkę na baterie czujnika zdalnego, włożyć 2 x baterie AAA zgodnie z biegunowością [oznaczenia „+” i „−”], wybrać jednostkę temperatury i potrzebny kanał.
- Jednostkę temperatury °C/°F można wybrać, obracając przełącznik „J”, kanał można wybrać, obracając przełącznik „K”.
- Po rozmontowaniu nie dotykać innych elementów, zwłaszcza anteny „I”, zwrócić uwagę na kierunek gniazda przy wkładaniu skrzynki na baterie. Po włożeniu wyrównać „H” z „G”, nałożyć soczewki i pierścień wodoodporny i zamknąć szczelnie osłonę.
- Ten tryb parowania trwa tylko 3 minuty. Jeśli parowanie nie powiedzie się w czasie powyżej 3 minut, nacisnąć i przytrzymać przycisk „CH” przez 2 sekundy, aby ponownie wejść do 3-minutowego trybu parowania.
- Po pomyślnym sparowaniu można włożyć czujnik zdalny
do basenu w celu pomiaru temperatury wody.
Ręczne ustawianie czasu
- W trybie normalnym nacisnąć i przytrzymać przycisk MODE przez 2 sekundy, aby przejść do trybu ustawień. Ustawiany element będzie migał. Naciskać przyciski „+” lub „-”, aby ustawić wartość. Nacisnąć przycisk MODE, aby potwierdzić ustawienie elementu i przejść do następnego. Kolejność ustawianych elementów jest następująca: Format CZASU (12/24 GODZ.) → HOUR → MINUTE
- Nacisnąć przycisk MODE, aby potwierdzić ostatni element w celu zakończenia procedury. Nastąpi powrót do trybu normalnego.
Uwaga:
Jeżeli w ciągu 20 sekund nie zostanie wykonane prawidłowe działanie, nastąpi powrót z trybu ustawień do trybu zwykłego czasu.
Ustawianie alarmów codziennych
- W trybie normalnym dotknąć raz przycisku „”, z^z · można ustawić alarm na WŁ. lub WYŁ. Wyświetlacz LCD pokaże ikonę „„ funkcja alarmu jest WŁ. Następnie dotknąć raz przycisku „„ Ikoną „” zniknie z ekranu, funkcja alarmu jest WYŁ.
- W trybie normalnym nacisnąć przycisk „MODE”, wyświetlacz LCD pokaże czas alarmu. W ciągu 5 sekund od wyświetlenia czasu alarmu nacisnąć i przytrzymać przycisk „MODE” przez 2 sekundy do momentu, kiedy czas alarmu zacznie migać. Przyciskami „+” i „-” należy ustawić wymaganą godzinę.
- Nacisnąć przycisk „MODE”, aby potwierdzić ustawienie. Minuta czasu alarmu zacznie migać. Użyć przycisków „+” i „-”, aby ustawić wymaganą minutę.
- Nacisnąć przycisk „MODE”, aby potwierdzić ustawienie i zakończyć procedurę ustawiania.
Uwagi:
- Jeżeli przez 20 sekund nie zostanie wykonana żadna operacja, urządzenie automatycznie powróci do zwykłego trybu wyświetlania czasu.
- Dźwięk alarmu będzie trwał przez 2 minutę, jeśli nie zostanie wyłączony poprzez naciśnięcie dowolnego przycisku. W takim przypadku alarm powtórzy się automatycznie po 24 godzinach.
- Coraz głośniejszy dźwięk alarmu (narastający, czas trwania: 2 minuty) zmienia głośność 4 razy, gdy sygnał alarmu jest słyszalny.
Wyłączanie sygnału alarmu
Kiedy dzwoni alarm, nacisnąć dowolny przycisk oprócz „
z^z · ♂ ”, aby wyłączyć sygnał alarmu. Nie jest konieczne ponowne włączanie alarmu. Rozlegnie się on w tym samym czasie następnego dnia.
Funkcja drzemki
Kiedy dzwoni alarm, dotknąć przycisku „”, a tryb alarmu przejdzie w tryb SNOOZE. Sygnał alarmu rozlegnie się ponownie po 8 minutach.
Procedura przesyłania RF
- RX automatycznie rozpoczyna odbieranie transmisji ze zdalnego czujnika temperatury basenu po włożeniu baterii.
- Czujnik zdalny będzie automatycznie transmitował sygnał temperatury do stacji RX po włożeniu baterii.
- Jeśli RX przestanie odbierać transmisję z czujnika zdalnego (wyświetlenie „- -.-” na LCD), nacisnąć i przytrzymać przycisk „CH” przez 2 sekundy, aby odebrać transmisję ręcznie. Ikona RF miga na LCD.
- Nacisnąć przycisk „CH”, aby zapytać o dane z kanałów CH2, CH3 lub włączyć wyświetlanie cykliczne. Jeśli pojawi się symbol, oznacza to, że dane z trzech kanałów będą wyświetlane cyklicznie.
Sprawdzanie maksymalnej/minimalnej wartości
- Kiedy temperatura i wilgotność we wnętrzu / na zewnątrz pokazują się na LCD, urządzenie zaczyna zapisywać minimalną i maksymalną wartość liczbową temperatury i wilgotności.
• Nacisnąć raz przycisk MEM. LCD wyświetli maksymalną
wartość temperatury i wilgotności. LCD wyświetli minimalną wartość temperatury i wilgotności po ponownym jednorazowym naciśnięciu przycisku MEM, kiedy jest wyświetlana wartość maksymalna. na wyświetlaczu widoczne będzie odpowiednie oznaczenie: „MAX” lub „MIN”.
- Strzałka w prawym dolnym rogu ekranu oznacza maksymalną i minimalną temperaturę na zewnątrz:
- Symbol ożemaksymalną temperaturę.
• Symbol oznacza minimalną temperaturę. - Maksymalna/minimalna wartość temperatury i wilgotności będzie ponownie zapisana po naciśnięciu i przytrzymaniu przycisku MEM przez 2 sekundy. W tym czasie na LCD przez 2 minuty będzie wyświetlać się „---.”.
- Dzienne wartości z pamięci są automatycznie kasowane każdej nocy o godzinie 0:00.
Uwaga:
Jeśli odczyt temperatury przekracza dopuszczalny dolny zakres, pojawi się LL.L. Jeśli odczyt temperatury przekracza dopuszczalny górny zakres, pojawi się HH.H.
Poziom komfortu
Temperatura czujnika zdalnego jest poniżej 20°C
Temperatura czujnika zdalnego jest pomiędzy 20 a 30°C
Temperatura czujnika zdalnego jest powyżej 30°C
Wskaźnik niskiego stanu baterii
- Jeśli symbol wyczerpania baterii pojawi się w obszarze POMIESZCZENIA, oznacza to, że należy wymienić baterie w RX.
- Jeśli symbol wyczerpania baterii 📄 pojawi się w obszarze ZEWNETRZNYM, oznacza to, że należy wymienić baterie w czujniku zdalnym.
Deklaracja zgodności
Firma Technotrade deklaruje niniejszym, że ten produkt WS
9059 spełnia zasadnicze wymagania i inne istotne postanowienia dyrektyw 2014/53/UE i ROHS 2011/65/WE. Oryginał deklaracji zgodności UE można znaleźć pod adresem: www.technoline.de/doc/4029665090597
Specyfikacja
Stacja:
Baterie: 2 x AAA mikro LR03 (niezawarte w zestawie)
Zakres pomiaru od -9,9°C do 49,9°C temperatury:
Zakres pomiaru od 20% do 95% wilgotności wilgotności: względnej
Czujnik basenowy:
Baterie: 2 x AAA mikro LR03 (niezawarte w zestawie)
Zakres pomiaru od -39,9°C do 69,9°C temperatury:
Częstotliwość sygnału: 433 MHz
Maksymalna moc 8 dBm transmisji:
Środki ostrożności
- To urządzenie jest przeznaczone tylko do użytku w pomieszczeniach.
- Nie stosować nadmiernej siły i nie potrząsać urządzeniem podczas korzystania.
- Nie wystawiać jednostki na ekstremalne temperatury, bezpośrednie światło słoneczne, kurz czy wilgoć.
- Nie zanurzać w wodzie.
- Unikać kontaktu z materiałami korodującymi.
- Urządzenia nie wolno utylizować w ogniu, ponieważ może wybuchnąć.
- Nie otwierać tylnej obudowy wewnętrznej ani nie ingerować w żadne komponenty urządzenia.
Ostrzeżenia bezpieczeństwa dotyczące baterii
- Używać wyłącznie baterii alkalicznych, a nie baterii akumulatorowych.
- Włożyć baterie prawidłowo, zgodnie z biegunowością (+/-).
• Zawsze należy wymieniać cały zestaw baterii.
- Nigdy nie wolno mieszać zużytych i nowych baterii.
- Zużyte baterie należy natychmiast wymieniać.
- Wyjmować baterie, jeśli urządzenie nie jest używane.
- Nie ładować ponownie baterii ani nie wyrzucać ich do ognia, ponieważ mogą eksplodować.
- Należy upewnić się, że baterie są przechowywane z dala od metalowych obiektów, ponieważ zetknięcie z nimi może spowodować zwarcie.
- Unikać wystawiania baterii na działanie ekstremalnych temperatur, wilgoć czy światło słoneczne.
- Baterie należy trzymać w miejscu niedostępnym dla dzieci. Stwarzają one zagrożenie udlawienia się.
Produkt należy używać tylko zgodnie z przeznaczeniem!
Zobowiązania według przepisów prawa dotyczących baterii Zużyte baterie nie mogą być utylizowane wraz z odpadami z gospodarstwa domowego, ponieważ stanowią zagrożenie dla zdrowia ludzi i środowiska naturalnego. Zużyte baterie można oddać bezpłatnie u swojego sprzedawcy lub w punktach zbiórek. Użytkownik końcowy jest zobowiązany prawem do zwrotu odpowiednich baterii sprzedawcom lub w innych punktach zbiórek!
Zobowiązania według przepisów prawa dotyczących urządzeń elektrycznych
Ten symbol oznacza, że urządzenia elektryczne, które przestały być użyteczne, należy usunąć oddzielnie od zwykłych odpadów z gospodarstwa domowego. Swoje urządzenie najlepiej jest oddać w lokalnym punkcie zbiórki odpadów lub centrum recyklingu. Dotyczy to wszystkich państw Unii Europejskiej oraz innych państw europejskich, w których obowiązuje system zbierania odpadów segregowanych.
