Producttype	Draadloze temperatuurregelaar met externe sensor
Merk	Techno Line
Model	WS 9059
Voeding station	2 AAA-batterijen (LR03)
Voeding externe sensor	2 AAA-batterijen (LR03)
Binnen temperatuurbereik	-9,9 °C tot 49,9 °C
Buiten temperatuurbereik	-39,9 °C tot 69,9 °C
Binnen vochtigheidsbereik	20 % tot 95 % RV
Transmissiefrequentie	433,92 MHz
Aantal kanalen	3
Transmissiebereik in open veld	60 m
Weergave	Tijd, temperatuur, vochtigheid, comforticoon, MAX/MIN-indicatoren
Tijdsformaat	12 u of 24 u
Dagelijks alarm	Ja, met herhaling (snooze)
Geheugen max/min waarden	Ja, gewist om middernacht
Indicator zwakke batterijen	Ja, voor station en sensor
Gebruik sensor	Onderdompelen om zwembadtemperatuur te meten
Reiniging	Zachte droge doek, vermijd chemicaliën
Veiligheid	Dompel station niet onder, let op polariteit batterijen, buiten bereik van kinderen houden
Repareerbaarheid	Batterijen vervangbaar, geen andere door gebruiker te repareren onderdelen

Veelgestelde vragen - WS 9059 Techno Line

Hoe stel ik de tijd in op de WS 9059?

In de normale modus houdt u de knop MODE 2 seconden ingedrukt. Het in te stellen element knippert. Gebruik + of - om te wijzigen, druk op MODE om te bevestigen en naar het volgende element te gaan. De volgorde is: 12/24u-formaat → uur → minuten. Druk na de minuten op MODE om te voltooien.

Hoe verander ik het kanaal van de externe sensor?

Open het batterijvak van de sensor en draai de schakelaar K (kanaalkeuze) naar de gewenste stand (CH1, CH2 of CH3). Zorg dat u de batterijen correct plaatst. Het station moet dichtbij zijn om te synchroniseren.

Wat te doen als het scherm '- -.-' toont voor de buitentemperatuur?

Dit betekent dat het station geen signaal van de sensor ontvangt. Houd de knop CH 2 seconden ingedrukt om de ontvangst handmatig te herstarten. Controleer ook de batterijen van de sensor en de afstand (max 60 m in open veld).

Hoe zie ik de maximale en minimale temperaturen?

Druk eenmaal op MEM om de maximale waarde weer te geven, nogmaals voor de minimale. De pictogrammen MAX of MIN worden weergegeven. Om het geheugen te wissen, houdt u MEM 2 seconden ingedrukt tot '- - -' verschijnt.

Wanneer moet ik de batterijen vervangen?

Het pictogram voor zwakke batterijen verschijnt op het scherm: staat het op BINNEN, vervang dan de batterijen van het station; op BUITEN, vervang die van de sensor. Gebruik nieuwe alkaline AAA-batterijen en let op de polariteit.

Hoe stel ik het alarm in?

In de normale modus drukt u op MODE om de alarmtijd weer te geven. Houd binnen 5 seconden MODE ingedrukt tot de tijd knippert. Gebruik + of - om het uur in te stellen, druk op MODE voor de minuten, en MODE om te bevestigen. Om het alarm in/uit te schakelen, drukt u op de knop z^z.

Kan ik de sensor gebruiken om de temperatuur van mijn zwembad te meten?

Ja, de externe sensor is ontworpen om ondergedompeld te worden. Open het compartiment, selecteer het kanaal en de eenheid °C/°F, plaats de sensor in het zwembad en zorg dat de afdichtingsring goed gesloten is.

Wat is het maximale bereik van het signaal?

Het bereik is 60 meter in open veld. Obstakels zoals muren of interferentie kunnen de afstand verminderen. Plaats het station uit de buurt van elektronische apparaten.

Hoe reinig ik het apparaat?

Gebruik een zachte droge doek om het station en de sensor schoon te maken. Gebruik geen chemische of schurende middelen. Dompel het station niet onder in water; de sensor is waterdicht maar droog het na gebruik.

Wat te doen als het alarm niet afgaat?

Controleer of het alarmpictogram () op het scherm wordt weergegeven. Zo niet, druk op de knop z^z om het te activeren. Zorg dat de alarmtijd correct is ingesteld en dat de batterijen voldoende zijn opgeladen.

GEBRUIKSAANWIJZING WS 9059 Techno Line

WS 9059 – Gebruiksaanwijzing

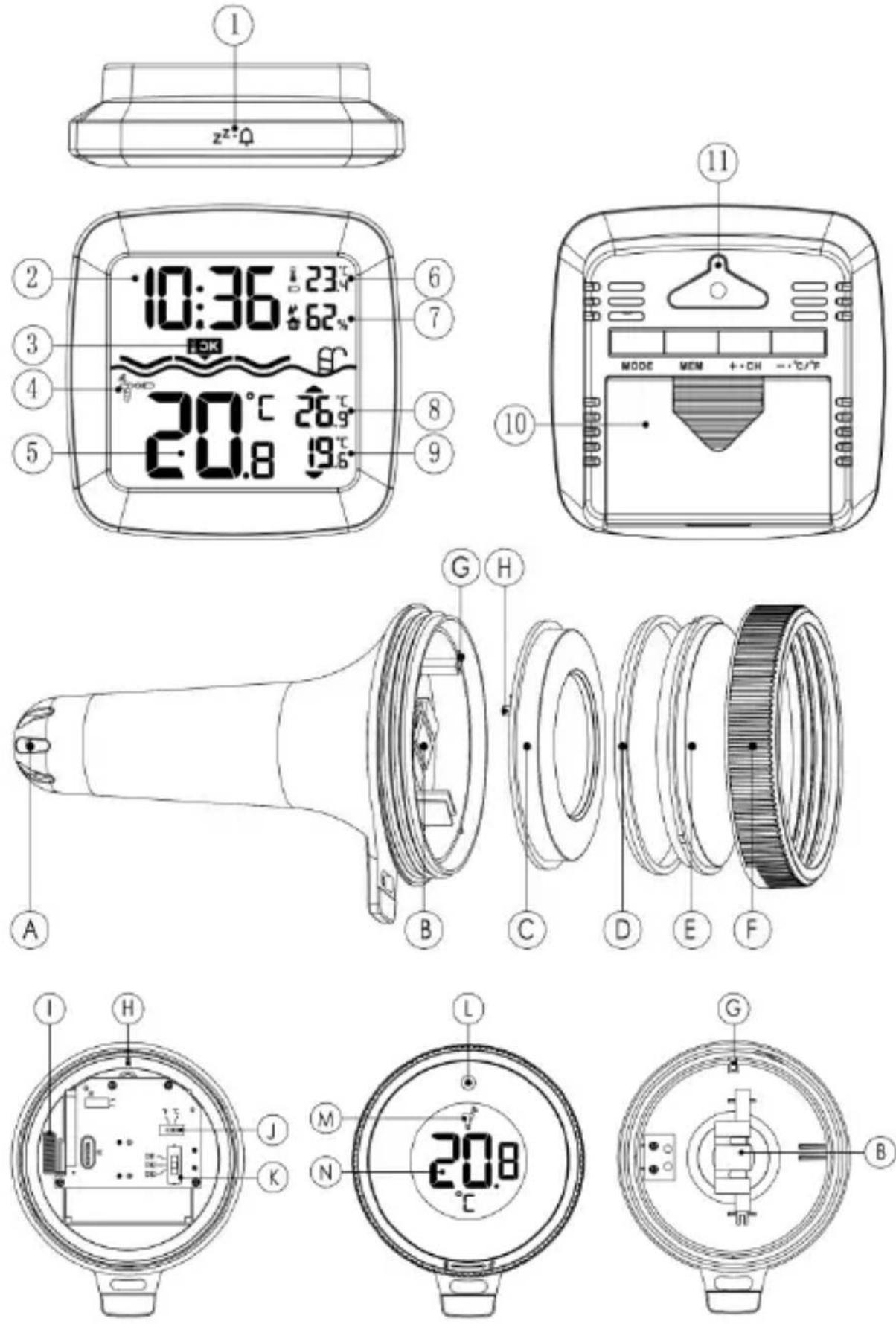

Overzicht:

Station

1 - Aanraaktoets (snooze/alarm AAN of UIT)

2 - Tijd

3 - Display comfortniveau

4 - Kanaal afstandssensor

5 - TX temperatuur

6 - BINNEN temperatuur

7 - Vochtigheid BINNEN

8 - TX temperatuur MAX. waarde

9 - TX temperatuur MIN. waarde

10 - Deksel batterijvak

11 - Ophanggat

Buitensor

A - Temperatuursensor

B - Batterijvak

C - Hoofd-stuurmodule

D - Waterproof rubberen ring

E - Lens

F - Deksel

G - Positioneerpin A

K - Schakelaar kanaalselectie

L - LED indicator zendsignaal

M - Kanaal

N - Temperatuurwaarde

O - Openingsrichting

P - Sluitingsrichting

Eigenschappen:

• Tijd in optioneel 12/24 uurformaat

- Dagelijks alarm met sluimer-functie

• Temperatuurdetectie zwembad

- Weergave comfortniveau

- Indicatie lage batterij

- Temperatuurdisplay in optioneel °C/°F

- Maximum/ minimum temperatuur- en vochtigheidsregistratie en -opvraging

- Tot drie buitenzenders kunnen worden ontvangen

- Luchtvochtigheidsbereik binnenhuis: 20%RH \~ 95%RH

- Temperatuurmeetbereik: Binnen: -9,9°C \~ 49,9°C Buiten: -39,9°C \~ 69,9°C

- Draadloze parameter: 3 kanalen selecteerbaar 433,92 MHz HF zendfrequentie 60 meter zendbereik bij open vlakte

• Voeding: Station: 2 x LR03 grootte AAA Sensor: 2 x LR03 grootte AAA

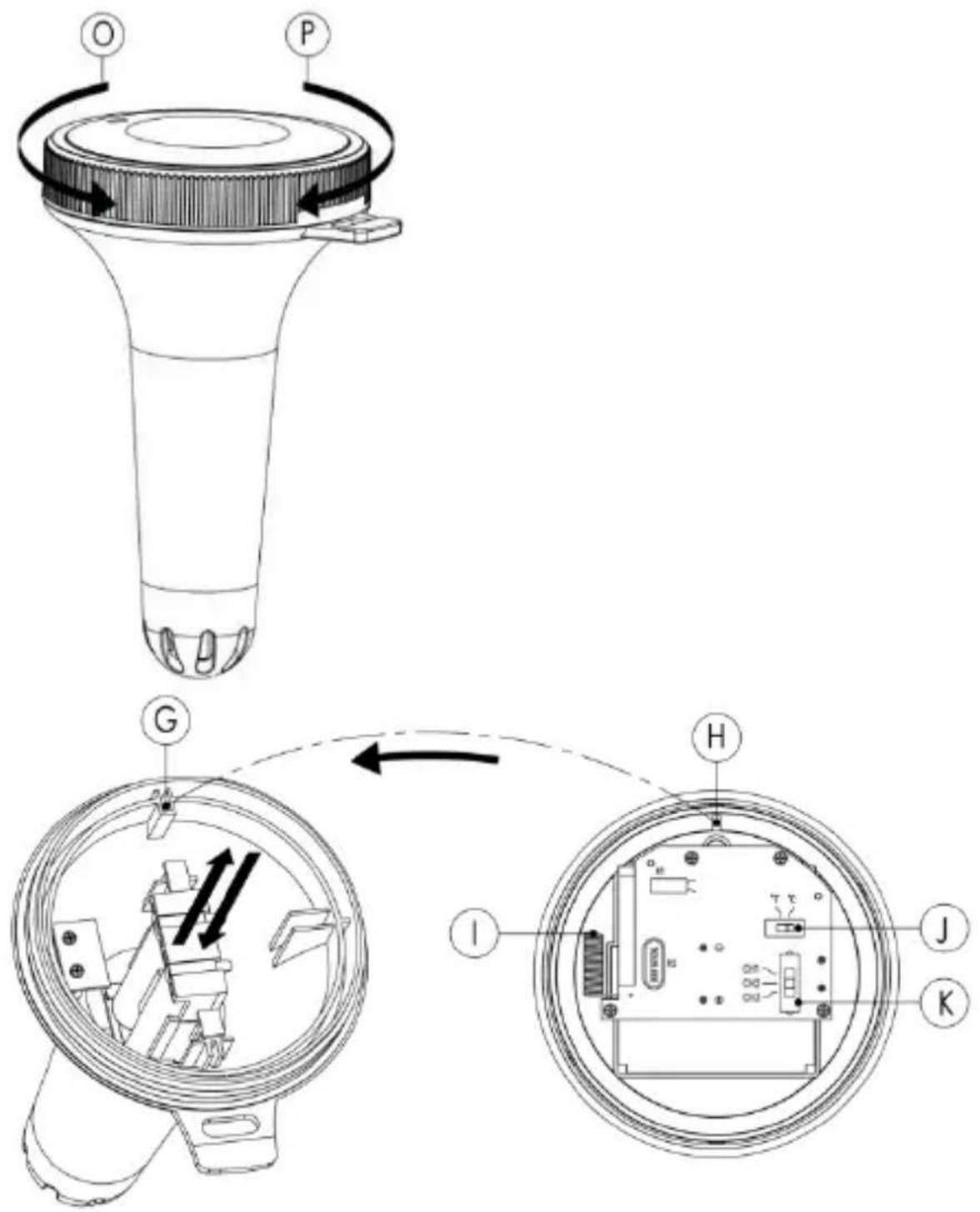

Eerste gebruik

• Open het batterijvak van het hoofdstation
• Installeer 2 x AAA batterijen en let daarbij op de polariteit ["+"] en “−” markeringen]
• Wanneer u de batterijen plaatst, lichten alle pictogrammen op het LCD-scherm gedurende 3 seconden op en hoort u een pieptoon, waarna de binnentemperatuur en -vochtigheid worden gedetecteerd.

- Het hoofdstation begint nu verbinding te maken met de afstandssensor; deze handeling duurt ongeveer 3 minuten en wordt weergegeven door een knipperend

RF-ontvangstantennesymbool

- Open nu het batterijvak van de afstandssensor, plaats 2 AAA-batterijen en let op de polariteit ["+" en "-"markeringen]; kies de temperatuureenheid en het kanaal dat u nodig hebt.

- De temperatuureenheid °C/°F kan worden geselecteerd met de schakelaar "J", het kanaal kan worden geselecteerd met schakelaar "K"

• Raak na demontage geen andere componenten aan, vooral niet de antenne "I"; let op de richting van de sleuf bij het installeren van de batterijdoos. Lijn na het instellen "H" uit met "G", dek de lens en de waterdichte ring af en vergrendel het deksel stevig.
• Deze koppelingsmodus duurt slechts 3 minuten. Indien het koppelen na meer dan 3 minuten mislukt, moet u de "CH"-knop gedurende 2 seconden ingedrukt houden om opnieuw naar de koppelingsmodus van 3 minuten te gaan.
• Na een succesvolle koppeling kan de afstandssensor in het

zwembad worden geplaatst om de watertemperatuur te detecteren.

Handmatig instellen van de tijd

- Houd in de normale modus de MODE-knop 2 seconden ingedrukt; in de instelmodus zal het ingestelde item gaan knipperen. Druk op de knoppen "+" of "-" om de waarde aan te passen. Druk op de knop MODE om te bevestigen dat het item is ingesteld en ga naar het volgende item. De volgorde van de items is als volgt:

TIJD-formaat (12/24HR) → HOUR → MINUTE

- Druk op de MODE-knop om het laatste item te bevestigen en de instellingsprocedures te beëindigen. U gaat u naar de normale modus.

Opmerking:

Als er binnen 20 seconden geen geldige actie wordt uitgevoerd, keert het station automatisch vanuit de instellingsmodus terug naar de tijdmodus.

De dagelijkse alarmen instellen

- Met in de normale modus eenmaal drukken op de knop "

z^z · ♂ "zet u het alarm AAN of UIT; het LCD-scherm toont het pictogram ", de alarmfunctie is AAN. Raak

vervolgens eenmaal de knop "aan. het pictogram "

" verdwijnt van het display, de alarmfunctie STAAT UIT.

• Druk in de normale modus op de knop "MODE", het LCD-scherm toont de alarmtijd. Houd binnen 5 seconden na de wektijdweergave de knop "MODE" 2 seconden ingedrukt totdat het uur van de wektijd begint te knipperen. Gebruik nu de toetsen "+" en "-" om het gewenste uur in te stellen.
• Druk op de knop "MODE" om uw instelling te bevestigen, de minuut van de wektijd begint te knipperen. Gebruik de knoppen "+" en "-" om de gewenste minuut in te stellen.
• Druk op de MODE-knop om het laatste item te bevestigen en de instellingsprocedures te beëindigen.

Opmerkingen:

- Indien er binnen de 20 seconden geen geldige bewerking gebeurt, keert de klok vanuit de alarm-instelmodus terug naar de normale modus.

• Het alarm zal gedurende 2 minuten afgaan als u het niet uitschakelt door op een willekeurige toets te drukken. Het alarm zal in dit geval na 24 uur automatisch worden herhaald.
• Het verhogende alarmvolume (crescendo, tijdsduur: 2 minuten) verander het volume 4 keer terwijl het alarm klinkt.

Het alarmsignaal uitschakelen

Als het alarm afgaat, drukt u op een willekeurige knop behalve de

"z om het alarmsignaal te stoppen. Het is niet nodig het alarm opnieuw te activeren. Het alarm zal de volgende dag op dezelfde tijd weer afgaan.

Sluimerfunctie

Als het alarm afgaat, raakt u de toets "aan", de alarmmodus schakelt over naar de SNOOZE-modus. Het alarmsignaal zal na 8 minuten weer klinken.

RF zendprocedure

• De RX begint automatisch met het ontvangen van de uitzending van de externe sensor voor de zwembadtemperatuur nadat de batterijen zijn geplaatst.
• De afstandssensor zendt automatisch een temperatuursignaal naar het ontvangststation nadat de batterijen zijn geplaatst.
• Als de ontvanger geen informatie van de externe sensor heeft ontvangen (--.-" -weergave op het LCD-scherm), houdt u de knop "CH" 2 seconden ingedrukt om de

gegevens handmatig te ontvangen; het HF-pictogram knippert op het LCD-scherm.

- Druk op de knop "CH" om CH2-, CH3-gegevens of cyclische weergave te vragen. Wanneer het symboolverschijnt, betekent dit dat de gegevens van drie kanalen cirkelvormig worden weergegeven.

Opvragen maximum/minimum numerische waarde

- Wanneer de binnen-/buitentemperatuur en vochtigheid op het LCD-scherm worden weergegeven, begint het product

met het registreren van de maximale en minimale numerieke waarde van temperatuur en vochtigheid.

• Druk eenmaal op de MEM-knop; het LCD-scherm geeft de maximale waarde van temperatuur en vochtigheid weer. Het LCD-scherm zal de minimumwaarde van temperatuur en vochtigheid weer als u nogmaals op de MEM-knop drukt terwijl de maximale waarde wordt weergegeven. Op hetzelfde ogenblik worden de "MAX"- of "MIN"-waarden zichtbaar op het LCD.
• De pijl in de rechter benedenhoek van het scherm geeft de maximum en minimum buitentemperatuur aan:
• Het symbool ge de maximum temperatuur aan
• Het symbool geen de minimum temperatuur aan
• De maximum/minimum waarde van de temperatuur en vochtigheid worden geregistreerd na het 2 seconden ingedrukt houden van de MEM-knop, terwijl er tegelijkertijd gedurende 2 seconden "- - - ." wordt weergegeven op het LCD-scherm.
• De geheugenwaarde van de dag wordt elke dag om 0:00 gereset.

Opmerking:

Als de gemeten temperatuur lager is dan het meetbare bereik, zal LL.L worden weergegeven. Als de gemeten temperatuur hoger is dan het meetbare bereik, zal HH.H worden weergegeven.

Comfortniveau

De temperatuur van de afstandssensor is lager dan

20^ C

De temperatuur van de afstandssensor ligt tussen 20°C en 30°C

De temperatuur van de afstandssensor is hoger dan

30^ C

Indicatie lage batterij

- Als het symbool van lage batterij in het gedeelte BINNEN verschijnt, betekent dit dat de batterijen in de ontvanger moeten worden vervangen.

- Als het symbool van lage batterij in het gedeelte BUITEN verschijnt, betekent dit dat de batterijen in de afstandssensor moeten worden vervangen.

Verklaring van conformiteit

Hierbij verklaart Technotrade dat dit product WS 9059 in overeenstemming is met de essentiële vereisten en andere relevante bepalingen van Richtlijn 2014/53 / EU en ROHS 2011/65 / EC. De originele EU-conformiteitsverklaring is te vinden op: www.technoline.de/doc/4029665090597

Specifications

Station:

Batterijen: 2 x AAA Micro LR03 (niet meegeleverd)

Temperatuurmeetbereik: -9,9°C tot 49,9°C

Meetbereik vochtigheid: 20%RH tot 95%RH

Zwembadsensor:

Batterijen: 2 x AAA Micro LR03 (niet meegeleverd)

Temperatuurmeetbereik: -39,9°C tot 69,9°C

Zendfrequentie: 433 MHz

Maximum 8 dBm

zendvermogen:

Voorzorgsmaatregelen

• Dit apparaat is enkel bedoeld voor gebruik binnenshuis.
• Stel het apparaat niet bloot aan overmatige krachten of schokken.
• Stel het apparaat niet bloot aan extreme temperaturen, direct zonlicht, stof of vochtigheid.
• Dompel het apparaat niet onder in water.
• Laat het niet in contact komen met bijtende materialen.
• Stel het apparaat niet bloot aan open vuur, omdat het kan exploderen.
• Open de behuizing niet, en wijzig geen enkel onderdeel van dit apparaat.

Veiligheidswaarschuwingen batterijen

• Gebruik uitsluitend alkaline batterijen, geen herlaadbare batterijen.
• Neem bij het plaatsen van de batterijen de juiste polariteit in acht (+/-).
• Vervang altijd alle batterijen tegelijk.
• Gebruik nooit nieuwe en gebruikte batterijen door elkaar.
• Verwijder lege batterijen onmiddellijk.
• Verwijder de batterijen als het toestel niet wordt gebruikt.
• Herlaad de batterijen niet en gooi ze niet in vuur: de batterijen zouden kunnen ontploffen.
• Zorg ervoor dat de batterijen uit de buurt van metalen voorwerpen worden bewaard, omdat hierdoor kortsluiting kan ontstaan.
• Stel batterijen niet bloot aan extreme temperaturen, vochtigheid of direct zonlicht.
• Houd alle batterijen buiten bereik van kinderen. Er bestaat gevaar van verstikking.

Gebruik dit product uitsluitend voor het doel waarvoor het is bedoeld!

Neem wettelijke heffingen in verband met de afvoer van batterijen in aanmerking

Oude batterijen behoren niet to het huishoudelijk afval, omdat deze schade aan de gezondheid en het milieu kunnen veroorzaken. U kunt gebruikte batterijen kosteloos inleveren bij uw dealer of inzamelpunten. U bent als eindgebruiker wettelijk verplicht verbruikte batterijen in te leveren bij distributeurs of andere inzamelpunten.

Houd rekening met heffingen in het kader van wetgeving m.b.t. het afvoeren van elektrische apparatuur.

Dit symbool betekent dat u elektrische apparaten aan het einde van hun nuttige levensduur gescheiden van het gewone huisvuil moet weggooien. Lever uw apparaat in bij een plaatselijk inzamelpunt voor afvalverwerking of bij een recyclingcentrum. Dit geldt voor alle landen in de Europese Unie, en voor andere Europese landen met inzamelsystemen voor gescheiden afval.
