WL 1045 - Détecteur de qualité de l'air Techno Line - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de qualité de l'air (CO₂)
Plage de mesure CO₂	400 – 5 000 ppm
Résolution	1 ppm
Précision	±5 % + 50 ppm (jusqu'à 2 000 ppm)
Alimentation	5 V CC, 1,2 A (adaptateur secteur inclus)
Type de capteur	Photoacoustique (PASens®, fabriqué en Suisse)
Affichage	Triple couleur avec graphique à barres et indicateur de ventilation
Alarme sonore	Réglable pour niveau haut/bas, activation/désactivation par bouton
Mémoire des valeurs	Valeurs Min/Max, moyennes sur 15 min et 8 h des dernières 24 h
Éclairage d'ambiance	LED 4 couleurs (vert, vert clair, orange, rouge)
Étalonnage	Automatique (tous les 7 jours) et manuel (recommandé tous les 12 mois)
Câble et adaptateur	Câble USB de 4 m et adaptateur 5 V ~ 1,2 A (KA06E-0501200EU)
Support	Support pour table intégré
Temps de préchauffage	2,5 minutes avant affichage, 30 minutes pour stabilisation
Entretien et nettoyage	Chiffon doux humidifié avec eau et savon doux ; débrancher avant nettoyage
Précautions d'usage	Usage intérieur uniquement ; éviter chocs, températures extrêmes, humidité ; ne pas ouvrir le boîtier
Réparabilité	Non réparable par l'utilisateur ; intervention d'un technicien qualifié

FOIRE AUX QUESTIONS - WL 1045 Techno Line

Comment régler l'alerte de niveau élevé ou bas de CO₂ ?

Appuyez et maintenez le bouton CO₂ HI/LO ALERT SETTINGS. Utilisez MEM ou CAL pour régler la valeur (par pas de 10 ppm). Appuyez à nouveau sur le bouton pour confirmer. Le niveau bas minimum est 400 ppm, le niveau haut maximum est 5000 ppm.

Comment activer ou désactiver l'alarme sonore ?

Appuyez sur le bouton ALARM ON/OFF pour activer l'alarme. L'icône apparaît. Lorsque le niveau de CO₂ dépasse le seuil haut, l'alarme sonore retentit. Pour la désactiver, appuyez à nouveau sur le même bouton.

Comment afficher les valeurs maximales et minimales enregistrées ?

Appuyez sur le bouton MEM pour faire défiler : valeur max -> valeur min -> retour aux données actuelles. Pour réinitialiser, maintenez MEM enfoncé jusqu'à ce que l'affichage indique '----'.

Que faire si l'écran affiche 'Err' ?

Débranchez l'adaptateur secteur pendant 10 secondes, puis rebranchez-le. Si le problème persiste, contactez le service après-vente.

Comment calibrer manuellement le capteur de CO₂ ?

Placez l'appareil dans un environnement à 400 ppm (air extérieur bien ventilé). Maintenez le bouton CAL enfoncé jusqu'à ce que 'CAL' clignote. Après environ 20 minutes, l'étalonnage termine automatiquement.

Que signifient les couleurs de la lumière d'ambiance ?

Les couleurs correspondent à la qualité de l'air : vert (400-600 ppm), vert clair (601-1000 ppm), orange (1001-1500 ppm), rouge (1501-2000 ppm et plus). La lumière s'allume/éteint avec le bouton MOOD LIGHT ON/OFF.

Pourquoi l'appareil n'affiche-t-il rien ?

Vérifiez que l'adaptateur secteur est correctement branché sur la prise murale et au dos de l'appareil. Assurez-vous que la prise fonctionne. L'appareil nécessite l'alimentation secteur en permanence.

Où placer le détecteur pour des mesures fiables ?

Placez l'appareil sur une surface stable, à l'abri de la lumière directe du soleil, de la chaleur excessive ou de l'humidité. Évitez de bloquer les fentes de ventilation à l'arrière.

Comment entretenir et nettoyer l'appareil ?

Débranchez l'appareil. Nettoyez avec un chiffon doux humidifié d'eau et de savon doux. N'utilisez jamais de solvants, benzine ou diluants. N'ouvrez pas le boîtier.

Que faire si la lecture de CO₂ semble anormale ou ne se stabilise pas ?

Assurez-vous que l'appareil a été allumé pendant au moins 30 minutes pour la stabilisation. Vérifiez que les fentes de ventilation ne sont pas obstruées. Si le problème persiste, effectuez un étalonnage manuel dans un environnement à 400 ppm.

MODE D'EMPLOI WL 1045 Techno Line

WL 1045 - Manuel d'utilisation

Dispositif de surveillance de la qualité de l'air avec lecture de CO₂ et éclairage d'ambiance

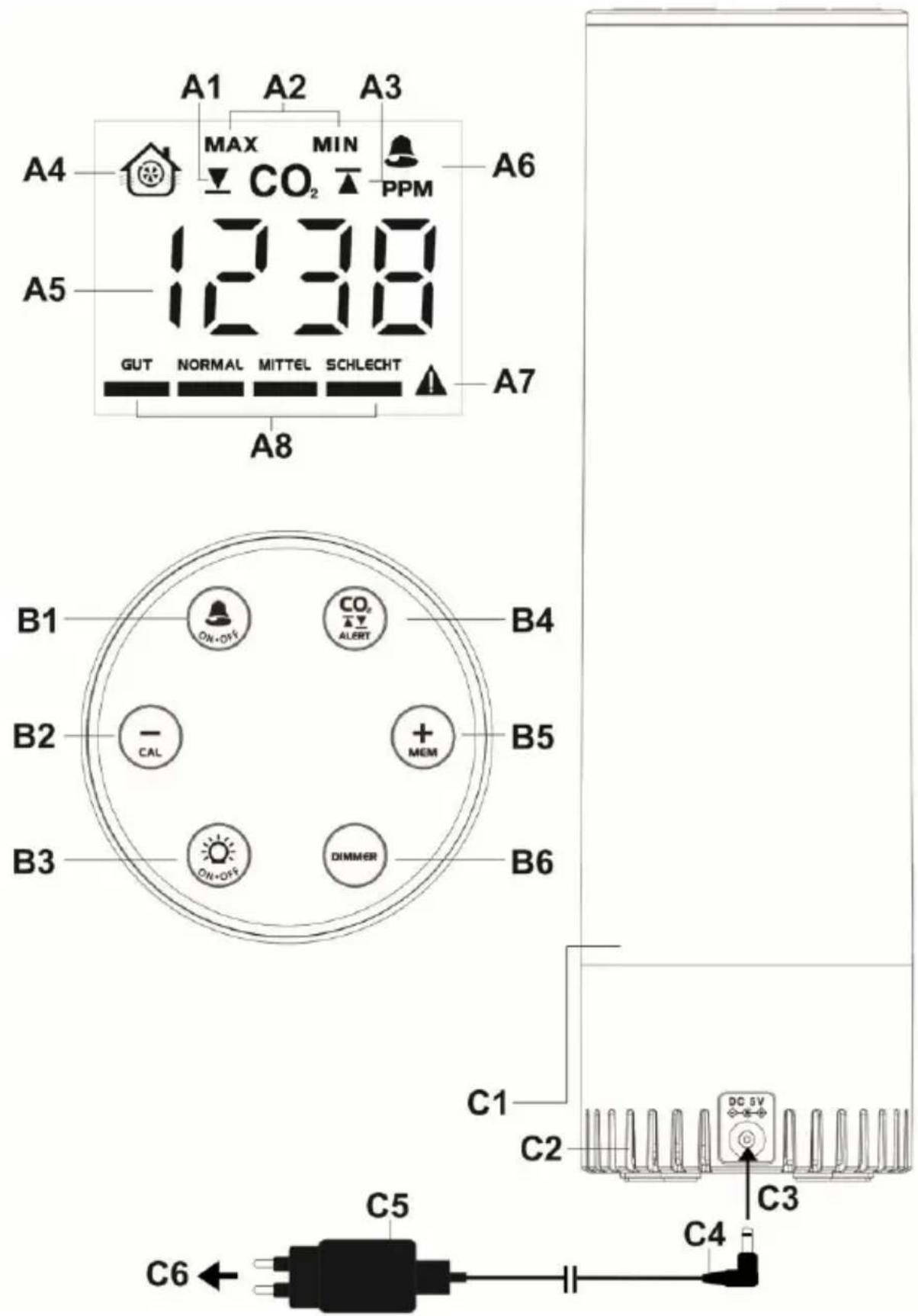

Vue d'ensemble

FR1

A - Affichage

A1 – Icône d'alerte Niveau bas de CO₂

A2 – Icônes MIN/MAX

A3 – Icône d'alerte Niveau élevé de CO _2

A4 – Indicateur de ventilation

A5 – Valeur CO _2

A6 – Icône de l'alarme sonore CO₂

A7 – Icône d'avertissement (CO _2 > 2000 ppm)

A8 – Diagrammes à barres de qualité de l'air

B – Boutons

B1 – Bouton « ALARM ON/OFF »

B2 – Bouton « -/CAL »

B3 – Bouton « MOOD LIGHT ON/OFF »

B4 – Bouton « CO₂ HI/LO ALERT SETTINGS »

B5 – Bouton « +/MEM »

B6 – Bouton « DIMMER »

C – Face arrière

C1 – Lumière d'ambiance LED

C2 – Fentes de ventilation

C3 – Insérez la prise de CC à l'arrière du boîtier

C4 – Câble USB

C5 – Adaptateur secteur

C6 – Insérer dans la prise murale de CA

Caractéristiques

• Affichages triple couleur du niveau de CO _2

- Capteur photoacoustique breveté fabriqué en Suisse (PASens®) pour la détection du CO₂

- Grande plage de mesure du CO _2 de 400 à 5000 ppm

- Affichage en couleur de la recommandation de ventilation selon le taux de concentration de CO_2 dans l'air

- Mémoire des valeurs Max-Min/ 15 min/ 8 hrs des dernières 24 heures

- Alerte réglable de valeur haute ou faible de CO 2 avec alarme sonore en option

- Étalonnage automatique de la ligne de base sur CO _2

- Niveaux de luminosité Élevé/Moyen/Faible

- Puce mémoire intégrée pour sauvegarder les réglages lorsque l'appareil est éteint

- Support pour table

- Câble USB de 4m et adaptateur 5 V \~ 1,2 A KA06E-0501200EU comme alimentation (inclus)

Installation

Branchez l'adaptateur secteur 5 V - 1,2 A fourni sur une prise murale CA, puis la prise CC du câble USB à l'arrière de votre dispositif de surveillance de la qualité de l'air. Connectez les extrémités libres du câble USB avec celles de l'adaptateur secteur. L'affichage s'allumera avec la lumière d'ambiance. Votre lecture du niveau de CO₂ clignote et affiche « ---- » PPM. Les données pertinentes de CO₂ seront affichées dans un délai d'environ 2 minutes. Il faut environ 30 minutes pour que toutes les lectures de CO₂ soient stabilisées.

Si l'alimentation secteur est interrompue, le dispositif de surveillance ne fonctionnera pas et l'affichage sera éteint. Les réglages de votre appareil seront conservés par la puce mémoire interne, de sorte que votre moniteur fonctionnera à nouveau après la reprise du courant CA.

Recommandation de ventilation selon le taux de concentration de CO₂ dans l'air

Votre dispositif de surveillance de niveau de concentration de CO₂ mesure et affiche la valeur de CO₂ en PPM avec des recommandations de ventilation en couleur :-

Valeur de CO2	Affichage graphique
Supérieure à 2 000 PPM
1 501 à 2 000 PPM
1 001 à 1 500 PPM
601 à 1 000 PPM
400 à 600 PPM

L'icône « ▲ clignote lorsque la valeur actuelle de CO 2 dépasse 2 000 ppm.

L'icône de ventilation « » est également affichée si la ventilation est recommandée ou nécessaire.

Pour régler l'alerte de niveau Élevé-Bas de CO₂

- Appuyez et maintenez le bouton enfoncé, la valeur de CO 2 « 400 » (par

défaut) clignotera et ▼s'affichera. Appuyez sur le bouton MEM ou CAL pour régler le niveau bas d'alerte de CO₂. Appuyez une fois pour régler +/-10 ppm.

Appuyez et maintenez le bouton enfoncé pour accélérer le réglage. Le niveau d'alerte le plus bas est 400 ppm.

- Appuyez à nouveau sur le bouton, les chiffres « 2000 » de CO _2 (par

défaut) clignotent et s'affiche. Appuyez sur le bouton MENpourCAL régler le niveau élevé d'alerte de CO₂. Appuyez une fois pour régler +/-10 ppm. Appuyez et maintenez le bouton enfoncé pour accélérer le réglage. Le niveau d'alerte de CO₂ le plus élevé est 5 000 ppm.

- Appuyez sur le bouton pour confirmer.

Remarque : Le moniteur enregistrera vos réglages et quittera le mode d'alerte lorsqu'aucune touche n'est appuyée pendant environ 10 secondes.

Lorsque le niveau de CO₂ mesuré atteint le niveau d'alerte élevé/bas défini, l'icône correspondante ou apparaît et clignote en guise de rappel.

Utilisation de l'alarme sonore de CO₂ (pour Alerte de niveau élevé)

• Appuyez sur le bouton pour activer l'alarme de CO est activée, l'icône apparaît à l'écran.
• Lorsque le niveau de concentration de CO 2 mesuré atteint le niveau élevé d'alerte défini, les icônes et cignotent et un bip est émis en continu. Le bip s'accélère lorsque le niveau de CO 2 mesuré dépasse le niveau d'alerte haut défini.

Si cela se produit, veuillez ouvrir les fenêtres, régler la ventilation et éviter que trop de personnes ne se rassemblent pour améliorer la qualité de l'air dans votre environnement.

- Appuyez sur le bouton pour désactiver l'alarme sonore de CO continue de clignoter si le niveau de CO_2 dépasse le niveau élevé d'alerte défini.

Pour rappeler les valeurs maximales et minimales en mémoire

- Appuyez sur le bouton MEM en séquence pour afficher le valeur maximale enregistrée => valeur minimale enregistrée => revenir aux données actuelles de valeur de CO₂ (l'icône MAX s'affichera).

- Lorsque la mesure Max/Min appuyez maintenez le bouton MEM enfoncé pour réinitialiser tous les enregistrements (toutes les données afficheront « ---- ») et

votre dispositif de surveillance commencera à stocker les données pour la prochaine période de 24 heures.

Remarque :

Vous devez allumer votre moniteur pendant au moins 15 minutes/ 8 heures pour afficher les 15 minutes/ 8 heures de niveau moyen de CO2.

Étalonner le capteur de CO₂.

Ce moniteur est étalonné en usine à une concentration standard de CO_2 de 400 ppm.

Attention :

Ne procédez pas à un étalonnage manuel de l'appareil dans un environnement dont la concentration en CO_2 est inconnue.

Étalonnage automatique du niveau de référence :

Votre appareil est équipé d'une puce intelligente afin qu'il s'étalonne automatiquement pour réduire la dérive du capteur de CO₂ en cas d'utilisation prolongée. Elle se calibrera automatiquement à la valeur minimale de CO₂ détectée pendant 7 jours de surveillance continue.

Remarque : Assurez-vous que l'endroit où vous placez votre appareil est bien ventilé (avec un niveau de CO₂ proche de 400 ppm) pendant au moins une heure par jour, ou déplacez l'appareil dans une pièce bien ventilée pendant une heure environ par jour pour réaliser l'étalonnage automatique de la base de référence.

Étalonnage manuel du capteur de CO₂

Il est recommandé de procéder à un étalonnage manuel effectué par un laboratoire qualifié tous les 12 mois.

- Placez votre dispositif de surveillance de CO 2 dans une chambre d'étalonnage à 400 ppm ou dans une pièce ayant une concentration aussi proche que possible de 400 ppm. Mettez votre appareil sous tension et attendez 1 à 2 minutes jusqu'à ce que la première lecture de CO 2 soit affichée. Ensuite

appuyez et maintenez le bouton CAL enfoncé jusqu'à ce que « CAL » clignote.

• Après environ 20 minutes, le clignotement s'arrêtera et l'étalonnage sera terminé. Votre dispositif de surveillance de concentration de CO₂ reviendra au mode d'affichage normal.
• Pour arrêter l'étalonnage manuel à tout moment, appuyez une fois sur le

bouton CAL

Réglage de la luminosité de l'affichage et de la lumière d'ambiance

Appuyez sur DIMMER en séquence pour régler la luminosité de l'affichage et de la lumière d'ambiance (si la lumière d'ambiance est allumée) entre Élevé/Moyen/Faible.

Allumer/éteindre la lumière d'ambiance

Appuyez sur le bouton pour allumer ou éteindre la lumière d'ambiance (le réglage d'usine est d'avoir la lumière d'ambiance allumée).

4 couleurs de lumière d'ambiance sont disponibles (vert, vert clair, orange et rouge). Chaque couleur correspond aux icônes indiquant le niveau de qualité de l'air sur l'affichage.

Dépannage

Pas d'affichage ni de fonctions

Vérifiez que l'adaptateur secteur est correctement branché.

Temps de réponse

Assurez-vous que les canaux de circulation d'air à l'arrière du moniteur ne sont pas bloqués ou couverts.

La lecture de CO₂ affiche « Err »

Le capteur de CO_2 ne fonctionne pas correctement. Débranchez l'adaptateur secteur (C6) pendant 10 secondes, puis insérez-le à nouveau dans votre moniteur.

Entretien et nettoyage

• Placez votre moniteur sur une surface stable, à l'abri des sources de lumière directe du soleil, de chaleur excessive ou d'humidité.
• Nettoyez votre moniteur avec un chiffon doux humidifié uniquement avec de l'eau et du savon doux. Des agents puissants tels que la benzine, les diluants ou des matériaux similaires peuvent endommager la surface de l'objet. Assurez-vous que le moniteur est débranché avant de procéder à son nettoyage.
• N'ouvrez pas le boîtier arrière et ne manipulez aucun élément de ce moniteur.
• N'utilisez que l'adaptateur secteur fourni sur un réseau de mêmes spécifications ou tension.

Niveaux de CO₂ et conseils

Vous trouverez ci-dessous quelques niveaux généraux de référence de CO₂ :

400\~600 ppm

Niveau de fond (normal) de l'air extérieur.

600\~1 000 ppm

Niveau habituel pour les espaces occupés avec un bon échange d'air.

1 000\~1 500 ppm

Démarrer la ventilation de la pièce.

1 500~2 000 ppm	Niveau de plaintes de somnolence et de manque d'air. Ventilation recommandée !
2 000~5 000 ppm	Niveau d'apparition des maux de tête, de la somnolence et d'un air stagnant, vicié et étouffant. Un manque de concentration, une perte d'attention, une augmentation du rythme cardiaque et de légères nausées peuvent également être présents. Ventilation fortement recommandée !
>5 000 ppm	L'exposition peut conduire à une grave privation d'oxygène entraînant des lésions cérébrales permanentes, le coma et la mort. Nécessite une ventilation immédiate !

Déclaration de conformité

Technotrade déclare par les présentes que ce produit WL 1045 est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 2014/30/UE et ROHS 2011/65/CE. La déclaration de conformité de l'UE originelle est disponible à l'adresse : www.technoline.de/doc/4029665310459

Spécifications

CO_2

Plage de mesure : 400 – 5000 ppm

Résolution : 1 ppm

Précision : +/- 5 % + 50 ppm (jusqu'à 2 000 ppm)

Temps de préchauffage : 2,5 minutes et demie

Affichage hors plage

CO₂ : 400 (inférieur à 400 ppm) / Élevé (supérieur à 5 000 ppm)

Alimentation électrique : Adaptateur 5 V CC, 1,2 A KA06E-0501200EU

Réglages par défaut

Alerte de CO₂ : Bas - 400, Élevé - 2 000

Alarme sonore de CO₂ : Désactivé

Niveau de : Forte

rétroéclairage

Précautions

• L'appareil est destiné à être utilisé uniquement à l'intérieur.

• Ne le soumettez pas à une force ou à un choc excessif.
• Ne l'exposez pas à des températures extrêmes, aux rayons directs du soleil, à la poussière ou à l'humidité.
• Ne plongez pas l'appareil dans l'eau.
• Évitez de le mettre en contact avec des matériaux corrosifs.
• Ne le jetez pas au feu, car il peut exploser.
• N'ouvrez pas le boîtier arrière intérieur et ne manipulez aucun des composants de cet appareil.

N'utilisez cet appareil que pour l'usage auquel il est destiné !

Respect de l'obligation de la loi sur les appareils électriques

Ce symbole signifie que les appareils électriques ne doivent pas être jetés aux ordures ménagères à la fin de leur vie utile. Apportez votre appareil au point de collecte des déchets ou au centre de recyclage de votre localité. Ceci s'applique à tous les pays de l'Union européenne et aux autres pays européens disposant d'un système de collecte sélectif des déchets.

Séparez le carton d'emballage de tout sous carton éventuel en plastique. Tout bien trier conformément aux règlementations en matière de séparation des déchets.
