MANUAL DE USUARIO WL 1045 Techno Line

WL 1045 - Manual de instrucciones

Monitor de calidad del aire con CO₂ e iluminación ambiental

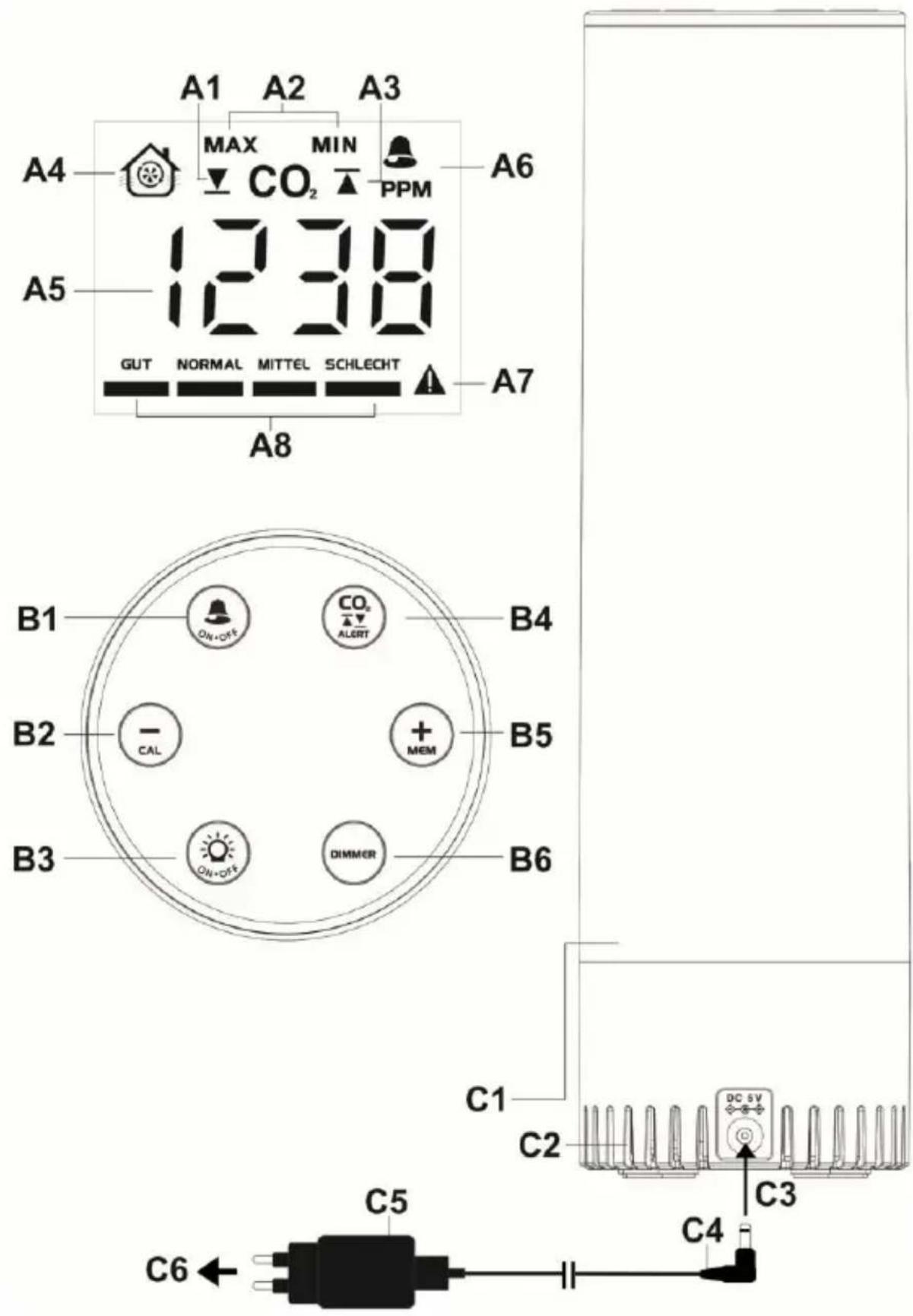

Vista general

A1 A2 A3 MAX MIN A4 CO₂ PPM A6 1238 A5 GUT NORMAL MITTEL SCHLECHT A7 A8 B1 ON-OFF CO₂ ALERT B4 B2 - CAL + MEM B5 B3 ON-OFF DIMMER B6 C1 C2 C3 C4 C5 C6 ← C

A – Pantalla

A1 – Icono de alerta de CO₂ bajo

A2 - MIN/MAX icons

A3 – Icono de alerta de CO₂ alto

A4 – Indicador de ventilación

A5 - Valor de CO _2

A6 – Icono de alarma acústica de CO_2

A7 - Icono de advertencia (CO _2 > 2000 ppm)

A8 – Gráficos de barras de calidad del aire

B – Botones

B1 – Botón de “ALARM ON/OFF”

B2 – Botón de “-/CAL”

B3 – Botón de "LIGHT ON/OFF"

B4 – Botón de “CO _2 ALERT”

B5 – Botón de “+/MEM”

B6 – Botón de “DIMMER”

C – Vista trasera

C1 – Luz LED de ambiente

C2 – Orificios de ventilación

C3 – Inserte el conector de CC en la carcasa

C4 – Cable USB

C5 – Adaptador de corriente CA/CC

C6 – Insértelo en la toma de corriente de CA

Funciones

- Se muestra el nivel de CO _2 con tres colores

- Sensor fotoacústico patentado de fabricación suiza (PASens®) para detección de CO₂

- Amplio rango de medición de CO _2 , desde 400 hasta 5000 ppm

- Visualización en color de la recomendación de ventilación en función de la concentración de CO₂ en el aire

- Memoria de valor Máx-Mín de las últimas 24 horas

- Alerta de valor de CO _2 alto o bajo ajustable con sonido de alarma opcional

- Calibración automática de referencia de CO _2

- Niveles de brillo alto/medio/bajo

- Chip de memoria integrado para guardar los ajustes si hay un corte de corriente

- Soporte de mesa

- Cable USB de 4 m y adaptador KA06E-0501200EU de 5V\~1.2A como fuente de alimentación (incluidos)

Instalación

Enchufe el adaptador eléctrico de 5 V y 1,2 A CA/CC suministrado a una toma de corriente y, a continuación, conecte la clavija de CC del cable USB en el conector

de entrada de alimentación situado en la parte trasera de su monitor de calidad del aire. Conecte el extremo libre del cable USB al adaptador de corriente CA/CC. La pantalla se encenderá con la luz ambiental. Su lectura de CO₂ parpadea con "----" PPM. Los datos de CO₂ pertinentes se mostrarán en unos 2 minutos. Se tarda unos 30 minutos en estabilizar todas las lecturas de CO₂.

Si se interrumpe la corriente alterna, el monitor no funcionará y la pantalla se apagará. Los ajustes que haya realizado en la unidad se mantendrán en el chip de la memoria interna, de modo que su monitor funcionará con los ajustes que realizó tan pronto regrese la corriente.

Recomendación de ventilación según la concentración de CO₂ en el aire Su monitor de CO₂ mide y muestra el CO₂ en PPM con recomendaciones de ventilación de color:-

Valor de CO2	Gráficos
más de 2000 ppm
1501-2000 ppm	SCHLECHT
1001-1500 ppm	MITTEL
601 – 1000 ppm	NORMAL
400-600 ppm	GUT

El icono " 1.arpadea cuando el valor actual de CO 2 excede los 2000 ppm.

También muestra el icono de ventilación " si se recomienda y si se necesita ventilación.

Para establecer una alerta de CO₂ alto-bajo

- Mantenga pulsado el botón, los dígitos de CO

2 "400" (predeterminado)

parpadearán y aparecerán. Pulse el botón para ajustar el nivel de alerta de CO₂ bajo. Pulse una vez para ajustar +/- 10 ppm. Mantenga pulsado el botón para acelerar los ajustes. El nivel de alerta más bajo es de 400 ppm.

CO _2

T

- Vuelva a pulsar el botón y los dígitos de CO

2 "2000" (valor

predeterminado) parpadean y aparece ▲Pulse el botón MeparaCAL ajustar el nivel de alerta de CO₂ alto. Pulse una vez para ajustar +/- 10 ppm. Mantenga pulsado el botón para acelerar los ajustes. El nivel de alerta de CO₂ más alto es 5000 ppm.

- Presione el botón para confirmar.

Nota: El monitor guardará los ajustes y saldrá del modo de ajuste de alertas si no se pulsa ninguna tecla durante unos 10 segundos.

Cuando el CO₂ medido alcance el nivel de alerta alto/bajo establecido, aparecerá el icono ▶ relacionado y parpadeará para recordárselo.

Utilice la alarma acústica de CO₂ (para alerta alta)

- Pulse el botón una vez para activar la alarma de CO está activada, aparece el icono aparece en la pantalla.

- Cuando el CO 2 medido alcance el nivel alto de alerta establecido, tanto el icono como el parpadearán y se emitirá un pitido continuo. El pitido se acelerará a medida que el nivel de CO 2 detectado supere el nivel de alerta establecido.

Si esto ocurre, abra las ventanas, ajuste la ventilación de aire y evite la concentración de personas para mejorar la calidad del aire del ambiente.

- Pulse el botón para desactivar la alarma de voz de CO parpadeando si el CO_2 excede la alerta alta establecida.

1. permanece

Para recuperar la memoria de valor máximo y mínimo

- Pulse el botón MEM poco a poco para ver el registro máximo => registro mínimo => volver a los datos actuales del CO₂ (aparecerá el icono MAX MIN).

- Cuando se muestre la lectura Max/Min, mantenga presionado el botón para restablecer todos los registros (todos los dígitos de la pantalla se convertirán en "----") y su monitor comenzará a almacenar datos para las próximas 24 horas.

Nota:

Debe encender el monitor durante al menos 15 minutos para mostrar el nivel relevante de CO₂ de los últimos 15 minutos

Calibrar el sensor de CO₂

Este monitor viene calibrado de fábrica a una concentración estándar de CO₂ de 400 ppm.

Precaución:

No calibre el monitor en un entorno de concentración de CO₂ desconocida.

Calibración automática de referencia

Su monitor está equipado con un chip inteligente para que se calibre automáticamente y así reducir la desviación del sensor de CO_2 después de un uso prolongado. Se calibrará automáticamente a la lectura de CO_2 mínima detectada durante 7 días de control continuado.

Nota: asegúrese de que el lugar donde coloca su monitor esté bien ventilado (con un nivel de CO_2 cercano a 400 ppm) durante al menos una hora o más todos los días, o mueva el monitor a una habitación bien ventilada durante una hora o más todos los días para realizar la Calibración Automática de Referencia.

Calibración manual del sensor de CO₂

Se recomienda realizar una calibración manual a cargo de un laboratorio cualificado cada 12 meses.

- Coloque su monitor de CO _2 en una cámara de calibración de 400 ppm o en una habitación con una concentración lo más cercana posible a 400 ppm. Enciéndalo y espere 1-2 minutos hasta que se muestre la primera lectura de

CO₂. A continuación, mantenga pulsado el botón hasta que "CAL" parpadee en la pantalla.

- El parpadeo se detendrá al cabo de unos 20 minutos y la calibración habrá terminado. El monitor de CO₂ volverá al modo de visualización normal.

- Para detener la calibración manual en cualquier momento, pulse el botón CAL una vez.

Ajustar del brillo de la pantalla y de la luz ambiental

Presione DIOVA poco para ajustar el brillo de la pantalla y la luz ambiental (si la luz ambiental está encendida) desde Alto-Medio-Bajo.

Encender/apagar la luz ambiental

Pulse el botón o poco a poco para encender o apagar la luz ambiental (la configuración de fábrica tiene la luz ambiental encendida).

Hay 4 colores de luz ambiental (verde, verde claro, amarillo y rojo), que coinciden con los iconos que indican el nivel de calidad del aire en la pantalla.

Resolución de problemas

No hay presentación ni aparecen funciones

Compruebe la correcta conexión del adaptador eléctrico.

Tiempo de respuesta

Asegúrese de que los canales de paso de aire en la parte trasera del monitor no estén bloqueados ni tapados.

En la lectura de CO₂ aparece "Err"

El sensor de CO₂ no funciona correctamente. Desconecte el adaptador eléctrico (C8) durante 10 segundos, y vuelva a conectarlo.

Cuidados y mantenimiento

• Coloque el monitor sobre una superficie estable, lejos de fuentes de calor o humedad, y de los rayos directos del sol.
• Limpie el monitor con una gamuza ligeramente humedecida con una solución de agua y jabón suave. Agentes más fuertes como el benceno, aguarrás o similares, puede dañar la superficie del aparato. Asegúrese de que el monitor esté desenchufado de la red eléctrica antes de limpiarlo.
• No abra la carcasa trasera ni manipule ninguno de los componentes de este monitor.
• No conecte ningún otro adaptador CA/CA o CA/CC con especificaciones o tensión incorrectas.

Nivel de CO₂ y pautas de referencia

A continuación tiene algunos niveles de CO₂ de referencia, en general:

400~600 ppm	Nivel del aire en exteriores (normal).
600~1000 ppm	Nivel típico en espacios ocupados con buena renovación de aire.
1000~1500 ppm	Hay que empezar a ventilar la sala.
1500~2000 ppm	Nivel asociado a quejas por mareos y aire viciado. ¡Se recomienda ventilar!
2000~5000 ppm	Nivel asociado a cefaleas, somnolencia y aire estancado, rancio y cargado. También es posible sufrir falta de concentración, pérdida de atención, aumento del ritmo cardíaco y ligeras náuseas. ¡Se recomienda encarecidamente ventilar!
> 5000 ppm	La exposición puede provocar una falta de oxígeno grave con el resultado de daño cerebral permanente, coma y muerte. ¡Requiere inmediata ventilación!

Declaración de conformidad

Por la presente, Technotrade declara que este producto, WL 1045, cumple con los requisitos esenciales y otras disposiciones relevantes de la Directiva 2014/30/UE y la ROHS 2011/65/CE. Puede encontrar la declaración de conformidad de la UE original en: www.technoline.de/doc/4029665310459

Especificaciones

CO _2

Rango de medición : 400 – 5000 ppm

Resolución : 1 ppm

Precisión : +/- 5% + 50 ppm (hasta 2000 ppm)

Tiempo de : 2,5 minutos

calentamiento

Visualización fuera de rango

CO₂ : 400 (menos de 400 ppm) / Alta (más de 5000 ppm)

Alimentación : 5V CC, adaptador de 1.2A

KA06E-0501200EU

Configuración predeterminada

Alerta de CO₂ : Baja - 400, Alta - 2000

Alarma acústica de : Desactivada

CO _2

Nivel con : Alta

retroiluminación

Precauciones

• Este aparato está diseñado para ser utilizado en interiores.
• No someta el artículo a una fuerza excesiva ni a golpes.
• No exponga el artículo a temperaturas extremas, luz solar directa, polvo o humedad.
• No la sumerja en el agua.
• Evite que entre en contacto con materiales corrosivos.
• No arroje este artículo al fuego, ya que puede explotar.
• No abra la carcasa trasera interior ni altere ningún componente de este artículo.

¡Use el producto únicamente para la finalidad prevista!

Consideración de obligaciones según las leyes sobre dispositivos electrónicos

Este símbolo indica que no debe desechar los dispositivos eléctricos junto con la basura general del hogar cuando llegan al final de su vida útil. Lleve su artículo a su punto de recogida de residuos o su centro de reciclaje local. Esto es de aplicación en todos los países de la Unión Europea y en otros países no europeos con sistema de recogida selectiva de basuras.
