MANUALE UTENTE WL 1045 Techno Line

WL 1045 - Manuale di istruzioni

Dispositivo di monitoraggio della qualità dell'aria con sistema di rilevamento di CO₂ e illuminazione d'atmosfera

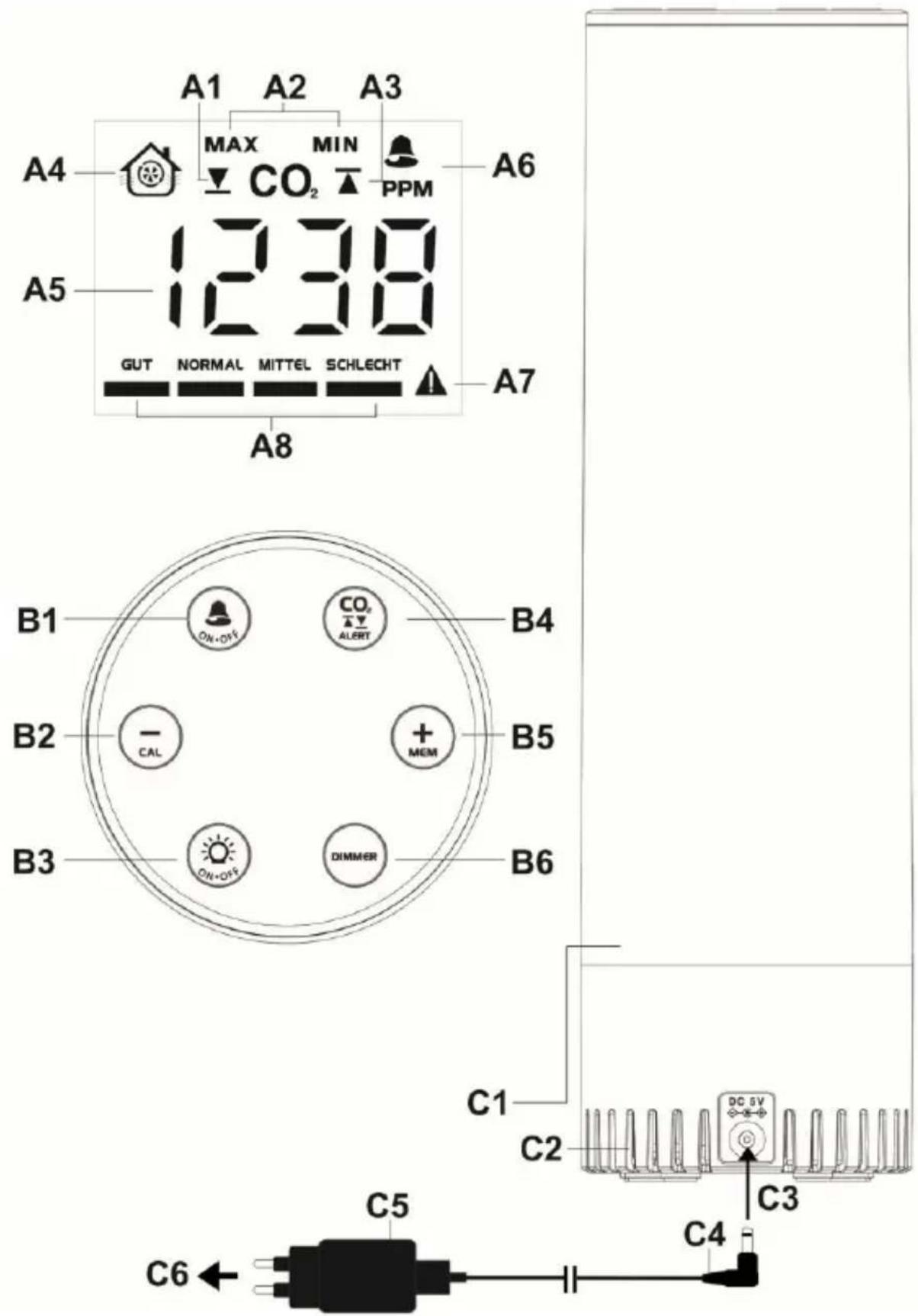

Panoramica

A1 A2 A3 MAX MIN A4 CO₂ PPM A6 1238 A5 GUT NORMAL MITTEL SCHLECHT A7 A8 B1 ON-OFF CO₂ ALERT B4 B2 - CAL + MEM B5 B3 ON-OFF DIMMER B6 C1 C2 C3 C4 C5 C6 ←

A – Display

A1 – Icona allerta basso livello CO _2

A2 - Icone MIN/MAX

A3 – Icona allerta alto livello CO _2

A4 – Indicatore ventilazione

A5 - Valore CO _2

A6 – Icona allarme acustico CO _2

A7 – Icona di avvertimento (CO _2 > 2000 ppm)

A8 – Grafici a barre della qualità dell'aria

B – Pulsanti

B1 – Pulsante "ALARM ALARM/ OFF"

B2 – Pulsante "-/ CAL"

B3 – Pulsante "LIGHT ALARM/ OFF"

B4 – Pulsante "CO _2 ALERT"

C2 – Prese di ventilazione

C3 – Inserire lo spinotto CC nella presa sul retro

C4 - Cavo USB

C5 – Adattatore CA/CC

C6 – Collegare a una presa a muro CA

Caratteristiche

- Visualizzazione a tre colori del livello di CO _2

- Sensore fotoacustico brevettato e realizzato in Svizzera (PASens®) per rilevamento di CO₂

- Ampia gamma di misurazione CO _2 da 400 a 5000 ppm

- Visualizzazione con un codice colore della ventilazione raccomandata in base alla concentrazione di CO₂ nell'aria

- Memorizzazione dei valori massimi e minimi delle ultime 24 ore

- Allerta regolabile alto o basso livello di CO 2 con allarme acustico opzionale

- Calibrazione base automatica su CO _2

• Livelli di luminosità alto/medio/basso

- Chip di memoria integrato per salvare le impostazioni in caso di interruzione dell'alimentazione

- Supporto da tavolo

- Cavo USB da 4 m e adattatore da 5 V\~1,2 A KA06E-0501200EU come alimentatore (fornito in dotazione)

Installazione

Collegare l'adattatore CA/CC da 5 V/1,2 A fornito in dotazione ad una presa di corrente, quindi collegare lo spinotto CC del cavo USB alla porta sul retro del monitor di qualità dell'aria. Collegare tra loro le estremità libere del cavo USB e dell'adattatore di corrente CA/CC. Il display si accende con la luce d'atmosfera. La lettura del livello di CO₂ lampeggia indicando “----” PPM. I dati relativi alla lettura di CO₂ saranno visualizzati entro 2 minuti. Sono necessari circa 30 minuti per stabilizzare le letture dei livelli di CO₂.

In caso di interruzione dell'alimentazione CA, il monitor non funziona e il display si spegne. Le impostazioni della propria unità saranno mantenute nel chip di memoria interna in modo che il monitor possa funzionare nuovamente dopo la ripresa dell'alimentazione CA.

Ventilazione raccomandata in base alla concentrazione di CO₂ nell'aria

Il monitor misura e visualizza il livello di CO_2 in PPM, utilizzando un codice colore per indicare la ventilazione raccomandata:

Valore CO2	Visualizzazione grafica
Oltre 2000 ppm
1501 - 2000 ppm
1001 - 1500 ppm
601 - 1000 ppm
400 - 600 ppm

Le icone “” lampeggiano quando il valore corrente di CO 2 è superiore a 2000 ppm.

Viene inoltre visualizzata l'icona di ventilazione “ se la ventilazione è raccomandata e necessaria.

Impostazione allarme alto-basso livello di CO₂

- Premere e tenere premuto il pulsante per visualizzare la lettura di CO 2

"400" (valore predefinito) che lampeggia ▼. Premere il pulsante MEM o CAL per regolare l'allerta di basso livello di CO₂. Premere una volta per regolarlo in passi da +/- 10 ppm. Premere e tenere premuto il pulsante per accelerare la velocità di impostazione. Il livello minimo di allerta applicabile è di 400 ppm.

- Premere ancora una volta il pulsante : sul display lampeggeranno le cifre del livello di CO₂ "2000" (valore predefinito) e apparirà ▲Premere il pulsante

MEM o C par regolare l'allerta di alto livello di CO 2 . Premere una volta per regolarlo in passi da +/- 10 ppm. Premere e tenere premuto il pulsante per accelerare la velocità di impostazione. Il massimo livello di allerta CO 2 è 5000 ppm.

- Premere il pulsante per confermare.

Nota: Il dispositivo memorizza le impostazioni e esce dalla modalità di impostazione delle notifiche quando non viene premuto alcun tasto per circa 10 secondi.

Quando il livello di CO₂ misurato raggiunge il livello alto o basso di allerta impostato, la corrispondente icona ▶ viene visualizzata e lampeggia come promemoria.

Uso dell'allarme acustico di CO₂ (allerta alto livello)

• Premere una volta il pulsante per sèregnere l'allarme di CO 2. Quando l'allarme è acceso, l'icona appare sul display.
• Quando il livello di CO 2 misurato raggiunge l'alto livello di allerta impostato, entrambe le icone e lampeggiano e si udirà un segnale acustico continuo. Il suono del segnale acustico accelererà quando il livello di CO 2 misurato supera il livello di allerta impostato. In questo caso, aprire le finestre, regolare la ventilazione ed evitare il raggruppamento di persone nell'area interessata per migliorare la qualità dell'aria nell'ambiente.

- Premere il pulsante per disattivare l'allarme acustico di CO 2 . continua a lampeggiare se il livello di CO 2 supera il livello alto di allerta impostato.

Richiamo della memoria dei valori massimi e minimi

• Premere una volta il pulsante per visualizzare i valori corrispondenti a record massimo => record minimo => torna ai dati correnti del livello di CO₂ (viene visualizzata l'icona MAX MIN
• Quando viene visualizzata la lettura Max/Min, premere e tenere premuto il
• pulsante menazzerare tutti i valori registrati (sul display viene visualizzato

"----"). A questo punto, il monitor inizierà a memorizzare i dati relativi alle successive 24 ore.

Nota:

È necessario che il monitor sia acceso per almeno 15 minuti per visualizzare le letture del livello di CO₂ relativi agli ultimi 15 minuti.

Calibrazione del sensore di CO₂

Questo monitor è calibrato in fabbrica su una concentrazione standard di CO_2 di 400 ppm.

Attenzione:

Non calibrare il monitor in un ambiente con una concentrazione di CO_2 non nota.

Calibrazione automatica del livello di riferimento

Il monitor è dotato di un chip interno che ne consente la calibrazione automatica, in modo da ridurre l'effetto di deriva del sensore di CO_2 in caso di uso prolungato. Si calibra automaticamente durante la lettura minima di CO_2 rilevata in 7 giorni di monitoraggio continuo.

Nota: assicurarsi che l'ambiente in cui viene collocato il monitor sia ben ventilato (con un livello di CO₂ di circa 400 ppm) per almeno un'ora al giorno, oppure spostare il monitor in un ambiente correttamente ventilato per circa un'ora al giorno, in modo da potere eseguire la calibrazione automatica del livello di riferimento.

Calibrazione manuale del sensore di CO₂

Si consiglia di fare eseguire una calibrazione manuale presso un laboratorio qualificato ogni 12 mesi.

- Posizionare il monitor di misurazione di CO _2 in una camera di calibrazione a 400 ppm o in un ambiente che si avvicini il più possibile a 400 ppm. Accendere il monitor e attendere 1-2 minuti, fino a visualizzare la prima lettura del livello di

CO₂. Successivamente, premere e tenere premuto il pulsante CfAdo a quando "CAL" lampeggia sul display.

• In circa 20 minuti, il lampeggiamento cesserà e la calibrazione sarà completata. Il monitor di misurazione di CO₂ tornerà alla normale modalità di visualizzazione.
• In qualsiasi momento è possibile interrompere la calibrazione manuale

premendo una volta il pulsante GAL

Regolazione della luminosità del display e della luce d'atmosfera

Premere uno alla volta il pulsante per regolare la luminosità del display e la luce d'atmosfera (se la luce d'atmosfera è accesa) al livello alto-medio-basso desiderato.

Accensione/spegnimento della luce d'atmosfera

Premere una volta il pulsante per accendere o spegnere la luce d'atmosfera (la luce d'atmosfera è accesa come impostazione predefinita).

La luce d'atmosfera si accende in 4 colori (verde, verde chiaro, giallo e rosso), ognuno dei quali corrisponde alle icone che indicano il livello di qualità dell'aria sul display.

Risoluzione dei problemi

Nessuna visualizzazione o funzione possibile

Controllare che l'adattatore CA/CC sia collegato correttamente.

Tempo di risposta

Assicurarsi che le prese di aerazione sul retro del monitor non siano bloccate o coperte.

La lettura di CO₂ mostra "Err"

Il sensore di CO_2 non funziona correttamente. Scollegare l'adattatore CA/CC (C8) per 10 secondi e collegarlo nuovamente al monitor.

Cura e manutenzione

• Posizionare il monitor su una superficie stabile, lontano dalla luce diretta del sole, da fonti di calore eccessivo o dall'umidità.
• Pulire il monitor con un panno morbido inumidito solo con sapone delicato e acqua. L'uso di agenti aggressivi, come benzina, diluenti o sostanze simili, può danneggiare la superficie del dispositivo. Assicurarsi che il monitor sia scollegato dall'alimentazione prima di procedere alla pulizia.
• Non aprire l'alloggiamento posteriore o alterare i componenti del monitor.
• Non collegare altri alimentatori CA/CA o CA/CC aventi una tensione o specifiche improprie.

Livelli e linee guida di CO₂

Di seguito ci sono i livelli di riferimento di CO_2 in generale:

400\~600 ppm

600\~1.000 ppm

1.000\~1.500 ppm

1.500\~2.000 ppm

Livello normale dell'aria esterna.

Livello normale per spazi occupati con un buon ricambio dell'aria.

Ventilare la stanza.

Livello associato a sonnolenza e cattiva qualità dell'aria. Aerazione raccomandata!

2.000\~5.000 ppm

Livello associato a mal di testa, sonnolenza e aria stagnante, viziata e asfissiante. Possono anche manifestarsi effetti collaterali quali scarsa concentrazione, perdita di attenzione, battito cardiaco accelerato e leggera nausea. Aerazione fortemente raccomandata!

> 5.000 ppm

L'esposizione può portare a una grave mancanza di ossigeno con conseguenti danni cerebrali permanenti, coma e morte. È richiesta un'aerazione immediata!

Dichiarazione di conformità

Con il presente, Technotrade dichiara che il prodotto WL 1045 è conforme ai requisiti essenziali e alle altre disposizioni applicabili della Direttiva 2014/30/UE e della Direttiva ROHS 2011/65/CE. La dichiarazione di conformità UE originale è disponibile sul sito: www.technoline.de/doc/4029665310459

Caratteristiche tecniche

CO_2

Intervallo di misurazione : 400 – 5000 ppm

Risoluzione : 1 ppm

Accuratezza : +/- 5% + 50 ppm (fino a 2000 ppm) Tempo di preparazione : 2,5 minuti

Visualizzazioni al di fuori dell'intervallo

CO_2 : 400 (minore di 400 ppm) / Alta (maggiore di 5000 ppm)

Alimentazione : 5 V CC, Adattatore 1,2 A KA06E-0501200EU

Impostazioni predefinite

Allerta CO _2 : Basso - 400, Alto - 2000

Allarme acustico CO_2 : Spento

Livello : Alta

retroilluminazione

Precauzioni

• Questo dispositivo è pensato unicamente per un uso interno.
  • Non sottoporre il prodotto a forza o urti eccessivi.
• Non esporre il prodotto a temperature estreme, luce solare diretta, polvere o umidità.

• Non immergere in acqua.
- Evitare il contatto con qualsiasi materiale corrosivo.
- Non gettare questo prodotto nel fuoco perché potrebbe esplodere.
- Non aprire il fondello interno né manomettere nessun componente del prodotto.

Utilizzare il prodotto solo per lo scopo previsto!

Considerazione degli obblighi ai sensi della normativa sui dispositivi elettrici Questo simbolo indica che i dispositivi elettrici, alla fine del loro ciclo di vita, devono essere smaltiti separatamente dai rifiuti domestici generali. Getta il prodotto nel punto di raccolta rifiuti della tua zona o in un centro di riciclaggio. Questa disposizione si applica a tutti i paesi dell'Unione europea e agli altri paesi europei in cui viene praticata la raccolta differenziata.
