NÁVOD K OBSLUZE WL 1045 Techno Line
WL 1045 - Návod k použití
Monitor kvality vzduchu – CO₂ s náladovým osvětlením

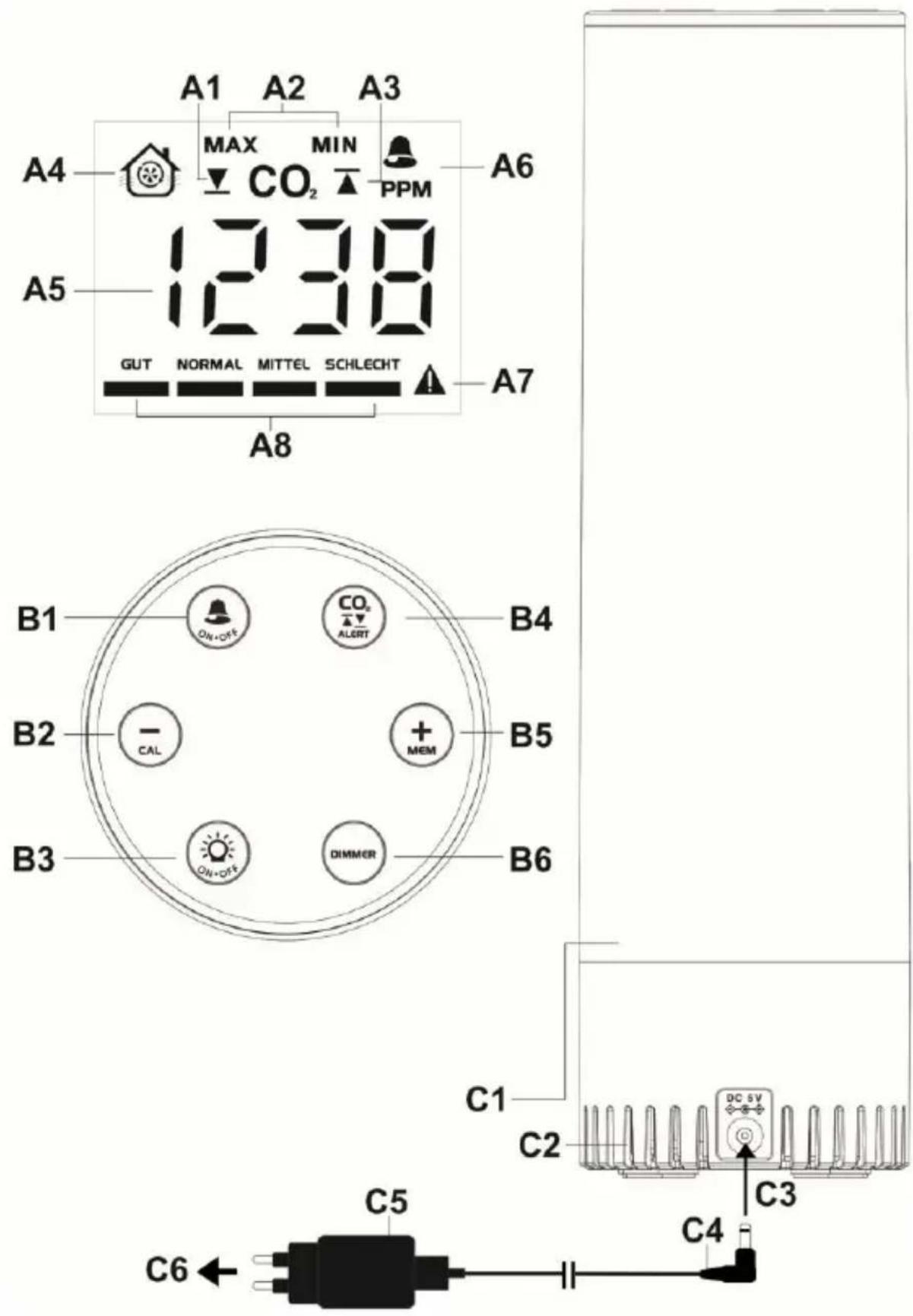

Přehled
A1 – ikona upozornění na nízkou koncentraci CO₂
A2 - ikony MIN/MAX
A3 – ikona upozornění na vysokou koncentraci CO 2
A4 – indikátor vyvětrání
A5 – hodnota CO 2
A6 – ikona zvukového upozornění CO₂
A7 – ikona varování (CO _2 > 2 000 ppm)
A8 – sloupcový graf kvality vzduchu
B – tlačítka
B1 – tlačítko ALARM ON/OFF
B2 – tlačítko -/CAL
B3 – tlačítko LIGHT ON/OFF
B4 – tlačítko CO₂ ALERT
B5 – tlačítko +/MEM
B6 – tlačítko DIMMER
C – zadní strana
C1 – náladové osvětlení LED
C2 – ventilační otvory
C3 – vložte konektor stejnosměrného proudu do zadního krytu
C4 – kabel USB
C5 – napájecí adaptér
C6 – vložte do síťové zásuvky
Funkce
- Zobrazení koncentrace CO _2 ve třech barvách
- Švýcarský patentovaný fotoakustický senzor (PASens®) pro detekci CO _2
- Široký záběr rozsahu měření CO _2 od 400 do 5000 PPM
- Barevné zobrazení doporučení vyvětrání na základě koncentrace CO _2 ve vzduchu
• Paměť k uložení maximální a minimální hodnoty za posledních 24 hodin - Nastavitelné upozornění na nízkou nebo vysokou koncentraci CO 2 s volitelným alarmovým zvukem
• Automatická kalibrace základní linie CO _2
• Vysoká/střední/nízká úroveň jasu - Vestavěný paměťový čip k uložení nastavení při vypnutí napájení
• Postavení na stůl - 4m kabel USB a adaptér 5V\~1,2 A KA06E-0501200EU jako napájecí zdroj (součástí dodávky)
Instalace
Připojte přiložený napájecí adaptér stř./stejnosm. proudu 5 V, 1,2 A do nástěnné zásuvky se střídavým proudem a poté konektor stejnosměrného proudu kabelu USB připojte do zadní strany monitoru kvality ovzduší. Propojte navzájem volné
konce kabelu USB s napájecím adaptérem stř./stejnosm. proudu. Displej se zapne s náladovým osvětlením. Jako odečet hodnoty CO₂ bude blikat ---- ppm. Relevantní údaj koncentrace CO₂ se zobrazí za přibližně 2 minuty. Stabilizace odečtů všech hodnot koncentrace CO₂ trvá přibližně 30 minut.
Dojde-li k přerušení napájení střídavým proudem, přestane měření fungovat a displej se vypne. Nastavení zařízení se uloží do interního paměťového čipu, także po obnovení napájení střídavým proudem začne zařízení monitor fungovat.
Doporučení vyvětrání na základě koncentrace CO₂ ve vzduchu
Monitor CO₂ měří a zobrazuje koncentraci CO₂ v jednotkách ppm spolu s barevnými doporučeními vyvětrání:
| Hodnota CO2 | Zobrazení grafu | |
| Více než 2 000 ppm |  |  |
| 1 501–2 000 ppm |  |  |
| 1 001–1 500 ppm |  |  |
| 601–1 000 ppm |  | |
 | ||
| 400–600 ppm | ||
Přesahuje-li aktuální koncentrace CO₂ hodnotu 2 000 ppm, bliká ikona
Je-li doporučeno vyvětrání a je-li nutné, zobrazí se také ikona vyvětrání
Nastavení upozornění na vysokou/nízkou koncentraci CO₂
- Stiskněte tlačítko ALERT a podržte jej stisknuté. Jako hodnota koncentrace CO₂ začnou blikat číslice 400 (výchozí údaj) a objeví se ikona ▼. Stisknutím tlačítka
MEM nebo Cnastavte, pri jaké koncentraci CO _2 se zobrazí upozornění na nízkou koncentraci. Jedno stisknutí predstavuje krok ±10 ppm. Stisknutím tlačítka a jeho podržením se nastavování zrychlí. Nejnižší koncentrace pro upozornění je 400 ppm.
- Znovu stiskněte tlačítko . Začnou blikat číslice koncentrace CO
2 „2000“
(výchozí hodnota) a zobrazí se ikona ▲Stisknutím tlačítka
nastavte, při jaké koncentraci CO₂ se zobrazí upozornění na vysokou koncentraci. Jedno stisknutí představuje krok ±10 ppm. Stisknutím tlačítka a jeho podržením se nastavování zrychlí. Nejvyšší koncentrací CO₂ pro upozornění je 5 000 ppm.
- Stisknutím tlačítka potvrdíte volbu.
Poznámka: Nedojde-li po dobu přibližně 10 sekund ke stisknutí žádného tlačítka, monitor nastavení uloží a ukončí režim nastavování upozornění.
Pokud naměřená koncentrace CO₂ dosáhne nastavené úrovně pro upozornění na nízkou nebo vysokou hodnotu, zobrazí se odpovídající ikona ▲ nebo ▼ a začne blikat, aby vás varovala.
Používání slyšitelného upozornění na koncentraci CO₂ (při upozornění na vysokou koncentraci)
- Stiskněte jednou tlačítko prav zapnutí upozornění na CO varování zapnuté, zobrazuje se na displeji ikona
- Je-li toto
- Dosáhne-li naměřená koncentrace CO 2 úrovně nastavené pro upozornění na vysokou koncentraci, začnou blikat ikony a aude se nepřetržitě ozývat slyšitelný zvuk pípání. Pípání se zrychluje, když naměřená hodnota CO 2 překročí nastavenou úroveň upozornění.
Pokud k tomu dojde, otevřete okna, zlepšete ventilaci vzduchu a zabraňte shromažďování většího počtu lidí, aby se kvalita vzduchu v prostředí zlepšila.
- Stisknutím tlačítka hlasové upozornění na koncentraci CO
_2 zakážete.
Ikona bude stále blikat, dokud bude koncentrace CO _2 přesahovat úroveň pro nastavené upozornění na vysokou hodnotu.
Vyvolání maximální a minimální hodnoty z paměti
- Každým stisknutím tlačítka MEM zobrazíte maximální záznam => minimální záznam => zpět na aktuální údaj pro koncentrace CO₂ (zobrazí se ikona MAX nebo MIN
- Zobrazuje-li se odečet Max/Min, resetujete stisknutím tlačítka MEM a jeho podržením všechny záznamy (místo všech číslic se na displeji zobrazí ----) a monitor začne ukládat údaje po příštích 24 hodin.
Poznámka:
K zobrazení relevantních údajů koncentrace CO₂ za posledních 15 minut musí být monitor zapnutý alespoň 15 minut.
Kalibrace senzoru CO₂
Tento monitor je z výroby kalibrováno na hodnotu standardní koncentrace 400 PPM CO₂.
Upozornění:
Nekalibrujte monitor v prostředí s neznámou koncentrací CO₂.
Automatická kalibrace základní úrovně
Monitor je vybaven inteligentním čipem, který se automaticky kalibruje, aby zredukoval posun senzoru CO₂ při dlouhodobém používání. Automaticky se nakalibrují samy při minimálním odečtu koncentrace CO₂ detekovaném za 7 dní souvislého monitorování.
Poznámka: Zajistěte, aby bylo umístění monitoru dobře odvětrávané po dobu alespoň jedné hodiny každý den (s koncentrací CO₂ kolem 400 ppm) nebo po podobnou dobu. Nebo monitor každý den přesuňte na hodinu nebo podobnou dobu do dobře větrané místnosti, aby se provedla automatická kalibrace základní úrovně.
Ruční kalibrace senzoru CO₂
Doporučuje se nechat provést jednou za 12 měsíců ruční kalibraci v kvalifikované laboratoři.
- Umístěte monitor CO _2 do kalibrační komory s koncentrací 400 ppm nebo místnosti s koncentrací co nejbližší hodnotě 400 ppm. Zapněte jej a počkejte
1–2 minuty, dokud se nezobrazí první odečet CO₂. Poté stiskněte tlačítko CAL a podržte jej stisknuté, dokud na displeji nezačne blikat hodnota CAL.
- Za přibližně 20 minut blikání přestane a kalibrace bude dokončena. Monitor CO₂ se vrátí do režimu normálního zobrazení.
• Chcete-li ruční kalibraci kdykoli zastavit, stiskněte jednou tlačítko CAL
Nastavení jasu displeje a náladového osvětlení
Každým stisknutím tlačítka DIMMER nastavíte jas displeje a náladového osvětlení (pokud je náladové osvětlení zapnuto) na vysoký-střední-nízký.
Zapnutí/vypnutí náladového osvětlení
Každým stisknutím tlačítka zapnete nebo vypnete náladové osvětlení (v továrním nastavení je náladové osvětlení zapnuto).
K dispozici jsou 4 barvy náladového osvětlení (zelená, světle zelená, žlutá a červená), které všechny odpovídají ikonám, které na displeji indikují kvalitu vzduchu.
Řešení potíží
Nic se nezobrazuje ani nefunguje
Zkontrolujte, zda je správně připojen adaptér stř./stejnosm. proudu.
Doba odezvy
Zkontrolujte, zda nejsou kanály toku vzduchu na zadní straně monitoru blokovány nebo zakryty.
Zobrazení „Err“ místo odečtu koncentrace CO₂
Senzor CO₂ nefunguje správně. Odpojte na dobu 10 sekund adaptér stř./stejnosm. proudu (C8) a poté jej znovu připojte do monitoru.
Péče a údržba
- Umístěte monitor na stabilní povrch mimo dosah zdrojů přímého slunečního záření nebo nadměrného tepla a vlhka.
- Čistěte monitor pomocí měkkého hadříku navlhčeného pouze šetrným prostředkem a vodou. Silnější čistící prostředky, jako například benzín, ředidla a podobné látky, mohou povrch zařízení poškodit. Zajistěte, aby byl monitor před čištěním odpojen od napájení.
- Neotevírejte zadní kryt ani nemanipulujte s žádnými součástkami tohoto monitoru.
- Nepřipojujte je k žádnému jinému AC/AC nebo AC/DC adaptéru s nesprávnou specifikací nebo napětím.
Úrovně CO₂a pokyny
Níže jsou uvedeny některé referenční obecné údaje o emisích CO₂:
| 400–600 ppm | Jde o koncentraci venkovního vzduchu prostředí (normální). |
| 600–1 000 ppm | Jde o typickou koncentraci obsazených prostor s dobrou výměnou vzduchu. |
| 1 000–1 500 ppm | Začněte místnost větrat. |
| 1 500–2 000 ppm | Jde o koncentraci spojenou se stížnostmi na únavu a špatný vzduch. Doporučuje se vyvětrat! |
| 2 000–5 000 ppm | Jde o úroveň spojenou s bolestmi hlavy, ospalostí, mátožností, vyčerpáním – vydýchaný vzduch. Může také docházet ke špatnému soustředění, ztrátě pozornosti, zvýšené srdeční frekvenci a mírnému nucení na zvracení. Důrazně se doporučuje vyvětrat! |
| > 5 000 ppm | Vystavení této koncentraci může vést k závažnému nedostatku kyslíku vedoucímu k trvalému poškození mozku, kómatu a smrti. Je nutné okamžité vyvětrat! |
Prohlášení o shodě
Společnost Technotrade prohlašuje, že tento výrobek WL 1045 vyhovuje nezbytným požadavkům a dalším příslušným ustanovením směrnice 2014/30/EU a směrnice ROHS 2011/65/ES. Originál prohlášení o shodě EU lze nalézt na webu: www.technoline.de/doc/4029665310459
Technické údaje
CO_2
Rozsah měření : 400–5 000 ppm
Rozlišení : 1 ppm
Přesnost : ± 5 % + 50 ppm (až 2 000 ppm)
Doba zahřívání : 2,5 minuty
Hodnoty mimo rozsah zobrazení
CO₂ : 400 (pod 400 ppm) / Vysoká (přes 5 000 ppm)
Napájení : adaptér 5 V DC, 1,2 A KA06E-0501200EU
Výchozí nastavení
Upozornění na : nízká – 400, vysoká – 2 000 koncentraci CO₂
Zvukové upozornění : vypnuto CO₂
Úroveň podsvícení : vysoká
Bezpečnostní opatření
• Výrobek je určen k používání pouze ve vnitřních prostorách.
- Nevystavujte výrobek nadměrné síle nebo otřesům.
- Nevystavujte výrobek extrémním teplotám, přímému slunečnímu svitu, prachu nebo vlhkosti.
- Neponořujte do vody.
- Vyhněte se kontaktu s jakýmkoliv korozivním materiálem.
- Nelikvidujte výrobek v ohni, protože může explodovat.
- Neotvírejte vnitřní zadní kryt ani neměňte žádné součásti výrobku.
Výrobek používejte pouze k zamýšlenému účelu!
Povinnosti dle zákona o elektrických zařízeních
Tento symbol znamená, že po ukončení životnosti elektrického zařízení je nutno jej likvidovat odděleně od běžného domovního odpadu. Odvezte výrobek do místního sběrného místa nebo recyklačního centra. To platí pro všechny země Evropské unie a ostatní evropské země se samostatným systémem shromažďování odpadu.
