GEBRUIKSAANWIJZING WL 1045 Techno Line

WL 1045 - gebruikershandleiding

Luchtkwaliteitsmonitor met CO₂ en sfeerverlichting

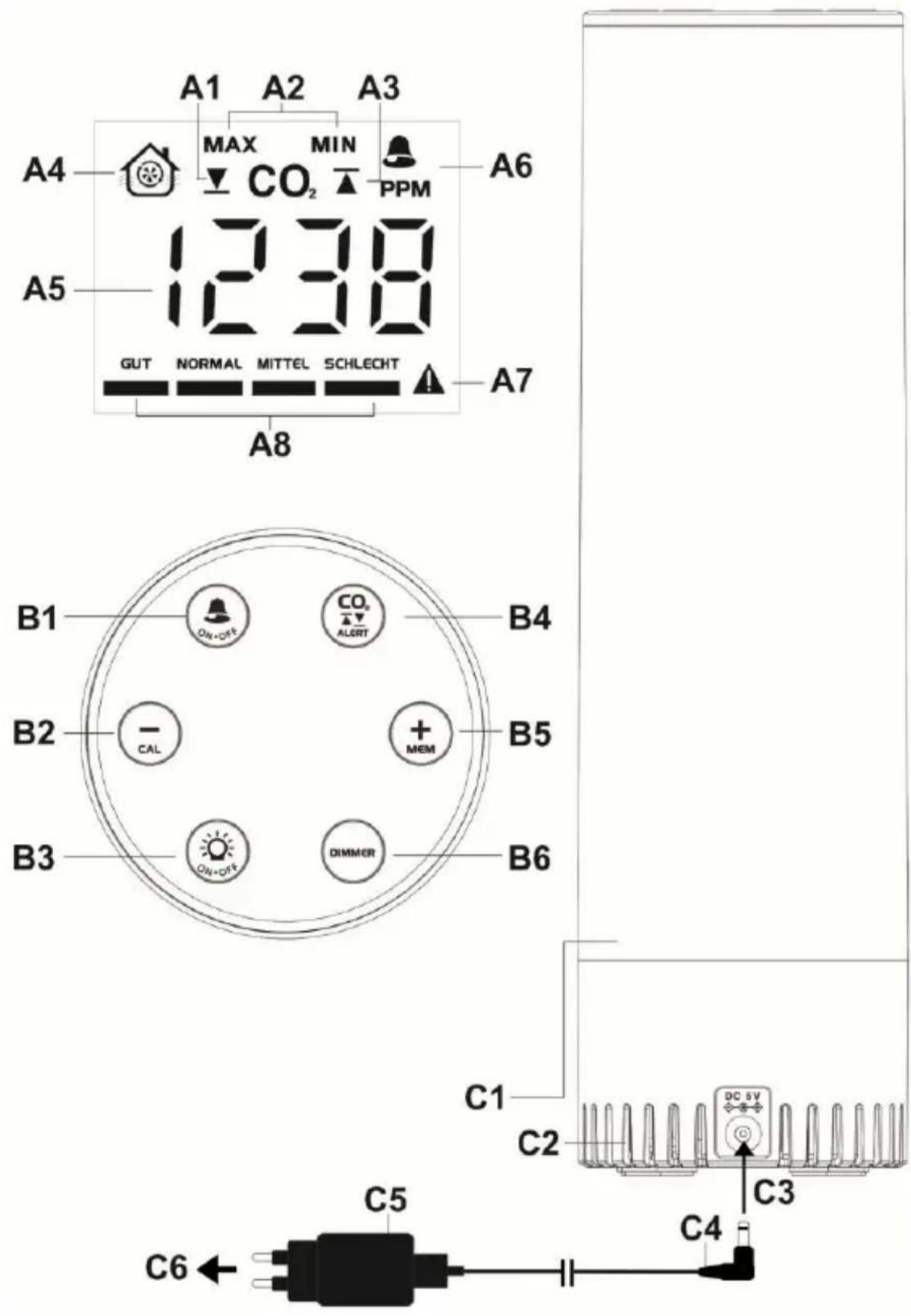

Overzicht

A1 A2 A3 MAX MIN A4 CO₂ PPM A6 1238 A5 GUT NORMAL MITTEL SCHLECHT A7 A8 B1 ON-OFF CO₂ ALERT B4 B2 - CAL + MEM B5 B3 ON-OFF DIMMER B6 C1 C2 C3 C4 C5 C6 ← C

A – Display

A1 – Alarm lage CO 2 -pictogram
A2 - MIN/MAX-pictogrammen
A3 – Alarm hoge CO 2 -pictogram
A4 – Ventilatie-indicator
A5 - CO 2 -waarde
A6 - CO 2 -geluidsalarmpictogram
A7 - Alarmpictogram (CO _2 > 2000 ppm)
A8 – Staafdiagrammen luchtkwaliteit

B – Knoppen

B1 - "ALARM ON/OFF"-knop
B2 - "-/CAL"-knop
B3 - "LIGHT ON/OFF"-knop
B4 - "CO2 ALERT"-knop
B5 - "+/MEM"-knop
B6 - "DIMMER"-knop

C – Achterzijde

C1 – Led-sfeerverlichting
C2 – Ventilatieopeningen
C3 – Steek de DC-aansluiting in aan de achterzijde
C4 - USB-kabel
C5 - AC/DC-adapter
C6 – Aansluiten op een stopcontact

Eigenschappen

• Drievoudige kleurenweergave van CO _2 -niveau.
• Zwitsers fabricaat, en gepatenteerde foto-akoestische sensor (PASens®) voor de CO₂-detectie.
  • Groot CO 2-meetbereik van 400 tot 5000 ppm.
• Kleurenweergave van het ventilatieadvies op basis van de CO _2 -concentratie in de lucht.
• Max/min-waardegeheugen van de afgelopen 24 uur.
• Instelbaar alarm voor hoge of lage CO _2 -waarde met optioneel alarmgeluid.
• Automatische basislijnkalibratie op CO _2 .
• Helderheidsniveaus: hoog/gemiddeld/laag.
• Ingebouwde geheugenchip voor het opslaan van instellingen als de stroom uit is.
• Tafelsteun.
• 4 m USB-kabel en 5 V\~1,2 A adapter KA06E-0501200EU als voeding (meegeleverd).

Installatie

Sluit de meegeleverde 5V-1,2A AC / DC-adapter aan op een stopcontact en vervolgens op de DC-aansluiting van de USB-kabel naar op de achterkant van uw

luchtkwaliteitsmonitor. Verbind de vrije uiteinden van de USB-kabel met de AC/DC-adapter met elkaar. Het display gaat aan met de sfeerverlichting. Uw CO₂-meting knippert met "----" ppm. De relevante CO₂-gegevens worden na ongeveer 2 minuten weergegeven. Het duurt ongeveer 30 minuten totdat alle CO₂-waarden gestabiliseerd zijn.

Als de voeding wordt onderbroken, werkt de monitor niet en wordt het scherm uitgeschakeld. De instellingen van uw apparaat worden bewaard door de interne geheugenchip zodat uw monitor terug gaat werken nadat de stroomtoevoer hersteld is.

Ventilatie-aanbeveling op basis van CO₂-concentratie in de lucht

Uw CO₂-monitor meet en geeft de CO₂ in ppm weer met ventilatie-aanbevelingen in kleur:-

CO2-waarde	Grafiekweergave
meer dan 2000 ppm
1501-2000 ppm	SCHLECHT
1001-1500 ppm	MITTEL
601-1000 ppm	NORMAL
400-600 ppm	GUT

Het "pictogram knippert wanneer de huidige CO 2-waarde meer dan 2000 ppm bedraagt.

Het geef ook het " -pictogram weer indien ventilatie wordt aanbevolen en nodig is.

Het alarm hoge/lage CO₂-waarde instellen

• Houd de -knoop ingedrukt, de CO

2-waarde "400" (standaard) gaat

knipperen en wordt weergegeven. Druk op de -ofde -knopcom het lage alarmniveau van de CO₂-waarde aan te passen. Druk één keer in om met +/- 10 ppm aan te passen. Houd de knop ingedrukt om het aanpassen te versnellen. Het laagste alarmniveau is 400 ppm.

CO _2

T

<nop, de CO

2-waarde "2000" (standaard) gaat

knipperen en wordt weergegeven. Druk op de -kofde -knopConl het hoge alarmniveau van de CO₂-waarde aan te passen. Druk één keer in om met +/- 10 ppm aan te passen. Houd de knop ingedrukt om het aanpassen te versnellen. Het hoogste CO₂-alarmniveau is 5000 ppm.

- Druk op de -knop om te bevestigen.

Opmerking: Uw monitor slaat uw instellingen op en verlaat de modus voor het instellen van alarmen wanneer er ongeveer 10 seconden geen knop wordt ingedrukt.

Wanneer de gemeten CO _2 -waarde het ingestelde hoge/lage alarmniveau bereikt, verschijnt het gerelateerde ▲ of -pictogram en gaat deze knipperen om u eraan te herinneren.

Het CO₂-geluidsalarm gebruiken (voor het hoge alarmniveau)

- Druk één keer op de -knopom het CO _2 -alarm in te schakelen. Zodra het ingeschakeld is, wordt het -pictogram op het display weergegeven.

- Wanneer de gemeten CO 2 -waarde het ingestelde hoge alarmniveau bereikt, gaat zowel het pictogram als het -pictogram knipperen en klinkt er continu een pieptoon. De pieptoon zal versnellen wanneer het gemeten CO 2 -niveau nog hoger boven het ingestelde alarmniveau komt. Als dit gebeurt, open dan de ramen, pas de luchtventilatie aan en voorkom dat er teveel mensen samenkomen, om de luchtkwaliteit van uw omgeving te verbeteren.

- Druk op de -knoop om het CO 2 -geluidsalarm uit te schakelen. blijft knipperen als de CO 2 -waarde het ingestelde hoge alarm overschrijdt.

Oproepen van de maximum- en minimum waarde in het geheugen

- Druk meerdere keren op de -kenvom het minimumrecord => maximumrecord => terug naar huidige gegevens van de CO₂ te bekijken (het of -pictogram wordt weergegeven).

- Wanneer de Max/Min-meting wordt weergegeven, houdt u de -kMM ingedrukt om alle gegevens te resetten (alle cijfers op het display worden "----")

en uw monitor zal beginnen met het opslaan van gegevens voor de volgende 24 uur.

Opmerking:

U monitor minstens 15 minuten ingeschakeld zijn om het relevante CO₂-niveau van de afgelopen 15 minuten weer te geven

De CO₂-sensor kalibreren

Deze monitor is vanaf de fabriek gekalibreerd op een standaardconcentratie van 400 ppm CO₂.

Opgelet:

Kalibreer de monitor niet in een omgeving met een onbekende CO _2 -concentratie.

Automatische kalibratie van de basislijn

Uw monitor is uitgerust met een slimme chip, zodat hij zichzelf automatisch kalibreert om de afwijking van de CO₂-sensor bij langdurig gebruik te beperken. Het kalibreert zichzelf automatisch op de minimale CO₂-waarde die is gedetecteerd gedurende 7 dagen continue bewaking.

Opmerking: zorg ervoor dat de plaats waar u uw monitor neerzet goed geventileerd is (met een CO₂-niveau van ongeveer 400 ppm) gedurende minimaal een uur per dag, of verplaats de monitor naar een goed geventileerde ruimte gedurende een uur of zo per dag om de automatische kalibratie van de basislijn uit te voeren.

Handmatige kalibratie van de CO₂-sensor

Het wordt aanbevolen om elke 12 maanden een handmatige kalibratie te laten uitvoeren door een gekwalificeerd laboratorium.

- Plaats uw CO _2 -monitor in een kalibratieruimte met 400 ppm of in een ruimte met zo dicht mogelijk bij 400 ppm. Schakel het in en wacht 1-2 minuten tot de

eerste CO₂-waarde wordt weergegeven. Houd vervolgens de CALop ingedrukt tot "CAL" op het display knippert.

- Na 20 minuten stopt het knipperen en is de kalibratie klaar. Uw CO _2 -monitor keert terug naar de normale weergavemodus.

- Druk om het manueel kalibreren te stoppen op eender welk ogenblik één keer

op de E-knop.

De helderheid van het display en de sfeerverlichting instellen

Druk meerdere keren op de Dinkopore de helderheid van het display en de sfeerverlichting (als de sfeerverlichting aan is) in te stellen op hoog, gemiddeld of Ilaag.

De sfeerverlichting in-/uitschakelen

Druk één keer op de eknop om de sfeerverlichting in of uit te schakelen (standaard is sfeerverlichting ingeschakeld).

Er zijn 4 kleuren sfeerverlichting (groen, lichtgroen, geel en rood), die elk overeenkomen met de aanduidende pictogrammen van het luchtkwaliteitsniveau op het display.

Probleemoplossing

Geen weergave of functies

Controleer dat de lichtnetadapter goed is aangesloten.

Reactietijd

Verzeker dat de ventilatiekanalen aan de achterkant van de monitor niet worden geblokkeerd of afgedekt.

CO_2 aflezing “Err”

De CO₂ sensor werkt niet correct. Haal de lichtnetadapter (C8) gedurende 10 seconden uit het stopcontact, voordat u deze weer aansluit op de monitor.

Reiniging en onderhoud

• Plaats de monitor op een stabiele ondergrond, uit de buurt van direct zonlicht of warmtebronnen of vocht.
• Reinig de monitor met een zicht, met mild sop bevochtigde doek. Sterkere middelen, zoals benzine, thinner of vergelijkbare stoffen, kunnen het oppervlak van het apparaat beschadigen. Zorg ervoor dat de monitor voor het reinigen wordt ontkoppeld.
• Open de achterkant van de behuizing niet en probeer niet om componenten van deze monitor te manipuleren.
• Sluit geen andere AC/AC- of AC/DC-adapter aan met de verkeerde specificaties of spanning.

CO₂-niveaus en richtlijnen

Hieronder volgen enkele algemene CO₂-referentieniveaus:

400\~600 ppm

600\~1000 ppm

1000\~1500 ppm

1500\~2000 ppm

Achtergrond luchtniveau buiten (normaal).

Typisch niveau voor ingenomen ruimtes met een goede luchtverversing.

Start met het ventileren van de kamer.

Niveau geassocieerd met slaperigheidsklachten en slechte lucht. Ventilatie aanbevolen!

2000\~5000 ppm

Niveau geassocieerd met hoofdpijn, slaperigheid en stagnerende, muffe, verstopte lucht. Er kunnen zich ook slechte concentratie, aandachtsverlies, verhoogde hartslag en lichte misselijkheid voordoen. Ventilatie wordt sterk aanbevolen!

> 5000 ppm

Blootstelling kan leiden tot ernstig zuurstofgebrek, wat kan leiden tot permanente hersenschade, coma en overlijden. Vereist onmiddellijke ventilatie!

Verklaring van conformiteit

Hierbij verklaart Technotrade dat dit product WL 1045 in overeenstemming is met de essentiële vereisten en andere relevante bepalingen van Richtlijn 2014/30/EU en ROHS 2011/65/EG. De originele EU-conformiteitsverklaring is te vinden op: www.technoline.de/doc/4029665310459

Specifications

CO_2

Opwarmtijd : 2,5 minuut

Weergave buiten bereik

CO_2 : 400 (beneden 400 ppm) / Hoog (meer dan 5000 ppm)

Voeding : 5 V DC, 1,2 A adapter

KA06E-0501200EU

Standaardinstellingen

CO_2 alarm : laag - 400, hoog - 2000

CO _2 -geluidsalarm : Uit

Achtergrondverlichtingsniveau : Hoog

Voorzorgsmaatregelen

• Het apparaat is bestemd om uitsluitend binnenshuis te worden gebruikt.
• Stel het apparaat niet bloot aan overmatige kracht of schokken.
• Stel het apparaat niet bloot aan extreme temperaturen, direct zonlicht, stof of vochtigheid.
• Dompel het apparaat niet onder in water.

• Laat het niet in contact komen met bijtende materialen.

• Stel dit apparaat niet bloot aan vuur, om ontploffing te voorkomen.

• Open nooit de binnenste achterbehuizing en knoei niet met de componenten van dit apparaat.

Gebruik dit product uitsluitend voor het doel waarvoor het is bedoeld!

Houd rekening met heffingen in het kader van wetgeving m.b.t. het afvoeren van elektrische apparatuur

Dit symbool betekent dat u elektrische apparaten aan het einde van hun nuttige levensduur gescheiden van het gewone huisvuil moet weggooien. Breng uw apparaat naar uw plaatselijk inzamelpunt voor afvalverwerking of een recyclingcentrum. Dit geldt voor alle landen in de Europese Unie, en voor andere Europese landen met inzamelsystemen voor gescheiden afval.
