INSTRUKCJA OBSŁUGI WL 1045 Techno Line

WL 1045 – Instrukcja obsługi

Czujnik jakości powietrza z kontrolą CO₂ i oświetleniem nastrojowym

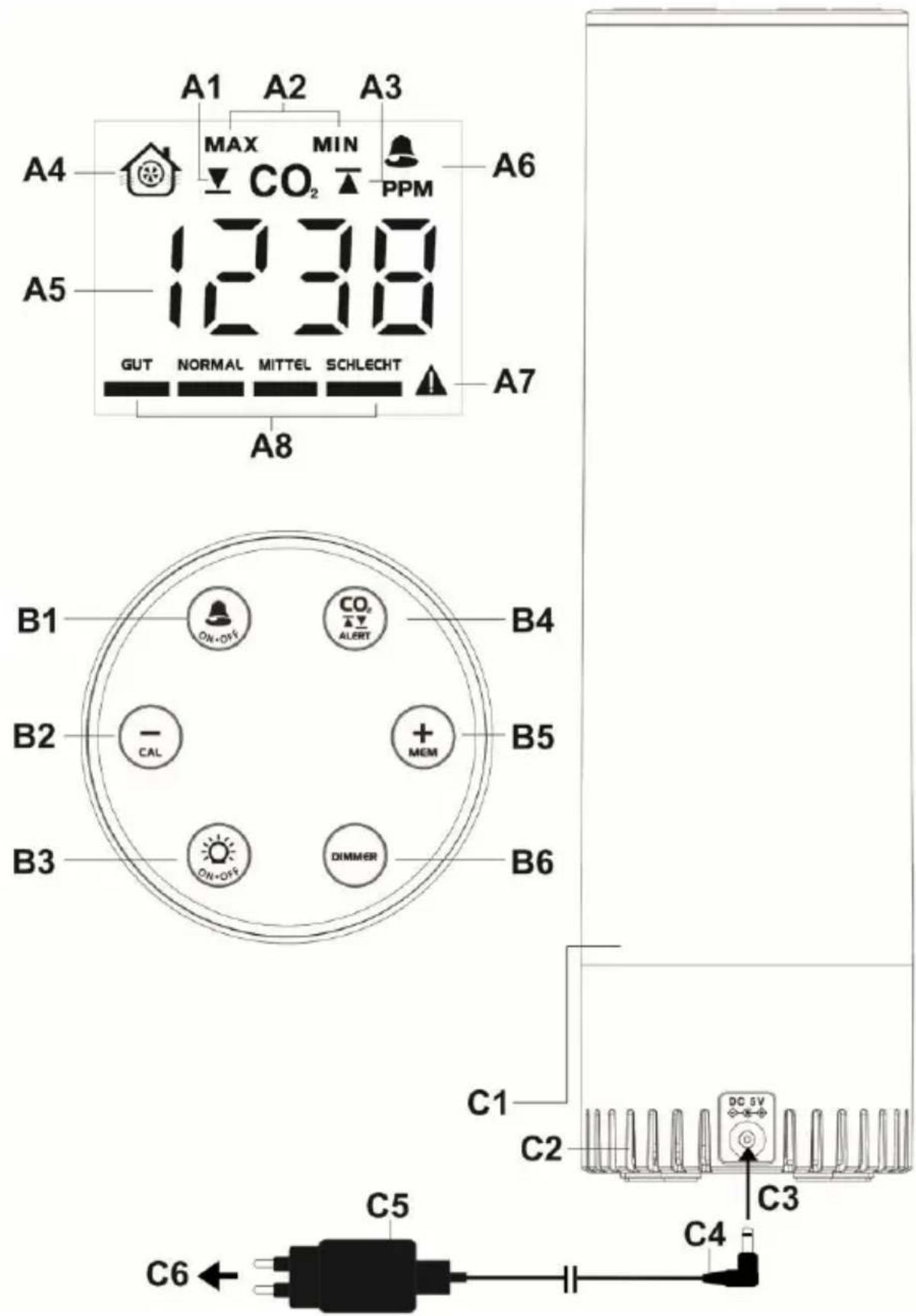

Przegład

A1 A2 A3 MAX MIN A4 CO₂ PPM A6 1238 A5 GUT NORMAL MITTEL SCHLECHT A7 A8 B1 ON-OFF CO₂ ALERT B4 B2 - CAL + MEM B5 B3 ON-OFF DIMMER B6 C1 C2 C3 C4 C5 C6 ←

PL1

A – wyświetlacz

A1 – Ikona alertu niskiego poziomu CO _2

A2 – Ikony MIN/MAX

A3 – Ikona alertu wysokiego poziomu CO _2

A4 – Wskaźnik wentylacji

A5 – Wartość CO _2

A6 – Ikona alarmu dźwiękowego CO₂

A7 – Ikona ostrzeżenia (CO _2 > 2000 ppm)

A8 – Paskowy wskaźnik jakości powietrza

B – Przyciski

B1 – Przycisk „ALARM ON/OFF”

B2 – Przycisk „-/CAL”

B3 – Przycisk „LIGHT ON/OFF“

B4 – Przycisk „CO₂ ALERT”

B5 – Przycisk „+/MEM”

B6 – Przycisk „DIMMER”

C - Tył

C1 – Nastrojowe oświetlenie LED

C2 – Otwory wentylacyjne

C3 – Gniazdo wejściowe DC tylnej obudowy

C4 – Przewód USB

C5 – Zasilacz AC/DC

C6 – Gniazdo ścienne AC

Funkcje

- Trójkolorowy wyświetlacz poziomu CO _2

- Szwajcarski, opatentowany czujnik fotoakustyczny (PASens®) do wykrywania CO₂

- Szeroki zakres pomiaru stężenia CO _2 od 400 ppm do 5000 ppm

- Kolorowy wyświetlacz rekomendowanej wentylacji oparty na stężeniu CO _2 w powietrzu

- Pamięć wartości maks./min. z ostatnich 24 godzin

- Regulowana wartość alertu wysokiego lub niskiego poziomu CO 2 z opcjonalnym alarmem dźwiękowym

- Automatyczna kalibracja wyjściowa CO _2

- Wysoki/średni/niski poziom jasności

- Wbudowany moduł pamięci umożliwia zachowanie ustawień po wyłączeniu zasilania

• Ustawianie na stole

- 4 m przewód USB oraz zasilacz 5 V\~1,2 A KA06E-0501200EU zapewniające źródło zasilania (w zestawie)

Montaż

Podłączyć dołączony adapter 5 V\~1,2 A AC/DC do gniazda ściennego AC, a następnie kabel USB do gniazda DC w tylnej części stacji monitorującej jakości powietrza. Połączyć ze sobą wolne końca kabla USB z zasilaczem AC/DC. Włączy się wyświetlacz i oświetlenie nastrojowe. Odczyt CO₂ będzie migał jako: „----” PPM. Aktualne dane CO₂ zostaną wyświetlone po około 2 minutach. Stabilizacja odczytów CO₂ zajmuje około 30 minut.

W razie zakłóceń w zasilaniu AC funkcja monitorowania nie działa, a wyświetlacz jest wyłączony. Ustawienia urządzenia zostaną zachowane w wewnętrznej pamięci, aby czujnik mógł wznowić pracę po przywróceniu zasilania.

Zalecana wentylacja na podstawie stężenia CO₂ w powietrzu

Funkcja monitorowania CO₂ polega na mierzeniu i wyświetlaniu wartości CO₂ w jednostce ppm (ang. parts per million) oraz kolorowych zaleceń w zakresie wentylacji.

Wartość CO2	Wyświetlane
ponad 2000 ppm
1501-2000 ppm
1001-1500 ppm
601-1000 ppm
400-600 ppm

Ikona „” miga, gdy aktualny odczyt CO 2 przekracza 2000 ppm.

Wyświetlana jest również ikona wentylacji: „, jeżeli wentylacja jest zalecana i potrzebna.

Ustawianie alertu wysokiego/niskiego stężenia CO₂

- Przytrzymać przycisk . Wartość CO

2„400” (domyślna) zacznie migać i

pojawi się ikona ▼. Nacisnąć przycisk MEM lub CAL, aby ustawić dolny poziom alertu CO₂. Nacisnąć raz, aby ustawić +/-10 ppm. Nacisnąć i przytrzymać przycisk, aby przyspieszyć przewijanie wartości. Najniższy poziom alertu to 400 ppm.

- Nacisnąć jeszcze raz przycisk ALERT — migają cyfry CO₂ "2000" (wartość

domyślna) i pojawia się wskazanie ▲. Nacisnąć przycisk MEM lub CAL, aby ustawić górny poziom alertu CO₂. Nacisnąć raz, aby ustawić +/- 10 ppm. Nacisnąć i przytrzymać przycisk, aby przyspieszyć przewijanie wartości. Najwyższym poziomem alertu CO₂ jest 5 000 ppm.

- Nacisnąć przycisk, aby zatwierdzić.

Uwaga: Monitor zapamięta ustawienia i wyjdzie z trybu ustawiania alertu, jeśli żaden przycisk nie zostanie naciśnięty w ciągu około 10 sekund.

Gdy zmierzony poziom CO₂ osiągnie poziom ustawiony dla alertu niskiego/wysokiego stężenia, pojawi się odpowiednia ikona, ▲ lub ▼, która będzie migać.

Korzystanie z alarmu akustycznego CO₂ (dla alertów wysokiego stężenia)

• Jeden raz nacisnąć przycisk, abyłączyć alarm CO włączony, na wyświetlaczu pojawia się ikona 📂.
• Jeśli alarm jest
• Gdy zmierzona wartość CO 2 osiągnie poziom ustawiony dla alertu wysokiego stężenia, ikony oraz będą migać, i emitowany będzie sygnał dźwiękowy. Tempo sygnału dźwiękowego przyspieszy, gdy zmierzony poziom stężenia CO 2 przekroczy ustawiony poziom alertu. W takiej sytuacji, aby poprawić jakość powietrza należy otworzyć okna, zmienić ustawienie wentylacji i unikać zgromadzenia zbyt wielu osób w jednym miejscu.
• Nacisnąć przycisk, aśw oryłączyć alarm głosowy CO ^2 . Ikona będzie nadal migać, jeżeli poziom CO _2 będzie przekraczał ustawiony górny poziom alertu.

Przywoływanie z pamięci wartości maksymalnej, minimalnej

- Nacisnąć przycisk MEM jeden raz, aby wyświetlić kolejno zapamiętane dane skrajne odczytów CO₂: wartość maksymalna => wartość minimalna => powrót do danych aktualnych (pojawi się ikona MAX lub MIN).

• Gdy wyświetlane jest wskazanie Max/Min, naciśnięcie i przytrzymanie

przycisku Mępowoduje zresetowanie wszystkich wpisów (wszystkie cyfry na wyświetlaczu zostaną zastąpione symbolem „----”), a stacja monitorująca rozpocznie zapisywanie wartości dla kolejnych 24 godzin.

Uwaga:

Stacja musi być podłączona do zasilania przez przynajmniej 15 minut, aby mogły zostać wyświetlone poziomy CO₂ dla ostatnich 15 minut

Kalibracja czujnika CO₂

Niniejsza stacja monitorująca została skalibrowana do wartości 400 ppm CO₂, czyli standardowego stężenia tego gazu.

Uwaga:

Nie kalibrować stacji w środowisku o nieznanym stężeniu CO₂.

Automatyczna kalibracja podstawowa

Stacja monitorująca została wyposażona w inteligentny chip, który odpowiada za automatyczną kalibrację czujnika CO₂, aby zapobiec utracie precyzji po długotrwałym użytkowaniu. Będzie się kalibrował automatycznie przy minimalnym odczycie stężenia CO₂ zarejestrowanym podczas 7 dni ciągłego monitoringu.

Uwaga: należy zapewnić umieszczenie czujnika w miejscu odpowiednio wentylowanym (gdzie poziom CO₂ jest bliski wartości 400 ppm) na przynajmniej godzinę każdego dnia lub przeniesienie stacji do dobrze wentylowanego pomieszczenia na godzinę lub dłużej każdego dnia, aby możliwe było przeprowadzenie automatycznej kalibracji podstawowej.

Ręczna kalibracja czujnika CO₂

Zalecane jest wykonywanie ręcznej kalibracji przez profesjonalne laboratorium co 12 miesięcy.

- Umieścić stację monitorującą CO _2 w kabinie kalibracyjnej 400 ppm lub pomieszczeniu, w którym stężenie dwutlenku węgla jest jak najbliższe wartości 400 ppm. Włączyć urządzenie i poczekać 1-2 minuty do wyświetlenia

pierwszego odczytu CO₂. Następnie nacisnąć i przytrzymać przycisk cdd momentu pojawienia się na wyświetlaczu migającego wskazania „CAL”.

• Za około 20 minut miganie skończy się i kalibracja będzie zakończona. Czujnik CO₂ powróci do zwykłego trybu wyświetlania.
• Aby zatrzymać kalibrację ręczną w dowolnym momencie, nacisnąć raz przycisk

CAL.

Regulacja wyświetlacza i oświetlenia nastrojowego

Naciskać przycisk Dady wreçulować jasność wyświetlacza i oświetlenia nastrojowego (jeśli oświetlenie nastrojowe jest włączone). Do wyboru są poziomy: wysoki/średni/niski.

Włączanie/wyłączanie oświetlenia nastrojowego

Nacisnąć przycisk, aby włączyć lub wyłączyć oświetlenie nastrojowe (domyśnie oświetlenie nastrojowe jest włączone).

Oświetlenie nastrojowe dostępne jest w 4 kolorach (zielony, jasnozielony, żółty i czerwony), które są zgrane z ikonami wskaźników jakości powietrza na wyświetlaczu.

Rozwiązywanie problemów

Nic nie jest wyświetlane lub nie działają funkcje

Sprawdzić, czy zasilacz AC/DC jest poprawnie podłączony.

Czas reakcji

Upewnić się, że kanały przepływu powietrza z tyłu stacji nie są zablokowane lub zasłonięte.

Odczyt CO₂ pokazuje „Err”

Czujnik CO₂ nie działa poprawnie. Odłączyć zasilacz AC/DC (C8) na 10 sekund i ponownie podłączyć do stacji monitorującej.

Pielęgnacja i konserwacja

• Umieścić stację na stabilnym podłożu, w miejscu, które nie jest bezpośrednio nasłonecznione, z dala od źródeł wysokiej temperatury lub wilgotności.
• Czyścić stację miękką ściereczką zwilżoną łagodnym środkiem myjącym i wodą. Silniejsze środki, takie jak benzyna, rozpuszczalniki itp. mogą uszkodzić powierzchnię urządzenia. Przed rozpoczęciem czyszczenia sprawdzić, czy urządzenie jest wyłączone.
• Nie otwierać tylnej obudowy ani nie modyfikować podzespołów stacji monitorującej.
• Nie podłączać innych adapterów AC/AC lub AC/DC o niewłaściwej specyfikacji lub napięciu.

Poziomy CO₂ i wytyczne

Poniżej wymieniamy niektóre poziomy referencyjne CO₂:

400\~600 ppm

600\~1 000 ppm

1 000\~1 500 ppm

1 500\~2 000 ppm

Poziom tła (normalny) w powietrzu na zewnątrz.

Typowy poziom dla pomieszczeń przeznaczonych na pobyt ludzi z dobrą wymianą powietrza.

Zacząć wietrzenie pomieszczenia.

Poziom związany ze skargami na senność i złę powietrze. Zalecane wietrzenie!

2 000\~5 000 ppm

Poziom związany z bółami głowy, sennością i stojącym, stęchłym, dusznym powietrzem. Trudności z koncentracją, utrata apetytu, zwiększone tętno i możliwość wystąpienia lekkich mdłości. Zdecydowanie zalecane wietrzenie!

> 5 000 ppm

Narażenie może prowadzić do poważnego niedoboru tlenu skutkującego trwałym uszkodzeniem mózgu, śpiączką i śmiercią. Konieczne natychmiastowe wietrzenie!

Deklaracja zgodności

Technotrade niniejszym oświadcza, że produkt WL 1045 jest zgodny z podstawowymi wymaganiami i innymi obowiązującymi zapisami dyrektywy 2014/30/UE i ROHS 2011/65/WE. Oryginał deklaracji zgodności UE można znaleźć pod adresem: www.technoline.de/doc/4029665310459

Specyfikacja

CO_2

Zakres pomiarowy : 400–5000 ppm

Rozdzielczość : 1 ppm

Dokładność : +/- 5% + 50 ppm (do 2000 ppm)

Czas rozgrzewania : 2,5 minuty

Wyświetlanie poza zakresem

CO₂ : 400 (poniżej 400 ppm)/HI (wysoki – powyżej 5000 ppm)

Zasilanie : zasilacz 5 V DC, 1,2 A KA06E-0501200EU

Ustawienia domyślne

Alert CO _2 : dolny - 400, górný - 2 000

Alarm dźwiękowy CO₂ : Wyłączony

Poziom podświetlenia : Wysokie

Środki ostrożności

• Niniejsza stacja może być użytkowana wyłącznie wewnątrz pomieszczeń.
• Nie wystawiać tego urządzenia na działanie nadmiernej siły lub wstrząsów.
• Nie wystawiać urządzenia na działanie skrajnych temperatur, bezpośredniego światła słonecznego, pyłu lub wilgoci.
• Nie zanurzać w wodzie.
• Unikać kontaktu z materiałami korodującymi.
• Nie wrzucać tego produktu do ognia, ponieważ może on wybuchnąć.

- Nie otwierać wewnętrznej tylnej obudowy ani nie manipulować przy jakichkolwiek jego częściach.

Produkt należy używać tylko zgodnie z przeznaczeniem!

Zobowiązania według przepisów prawa dotyczących urządzeń elektrycznych Ten symbol oznacza, że urządzenia elektryczne, które przestały być użyteczne, należy usunąć oddzielnie od zwykłych odpadów z gospodarstwa domowego. Urządzenie należy zanieść do lokalnego punktu zbiórki odpadów lub centrum recyklingu. Dotyczy to wszystkich państw Unii Europejskiej oraz innych państw europejskich, w których obowiązuje system zbierania odpadów segregowanych.
