Produkttyp	Luftqualitätsdetektor (CO₂)
CO₂-Messbereich	400 – 5 000 ppm
Auflösung	1 ppm
Genauigkeit	±5 % + 50 ppm (bis 2 000 ppm)
Stromversorgung	5 V DC, 1,2 A (Netzteil enthalten)
Sensortyp	Photoakustisch (PASens®, hergestellt in der Schweiz)
Anzeige	Dreifarbig mit Balkendiagramm und Lüftungsindikator
Akustischer Alarm	Einstellbar für hohen/niedrigen Pegel, Ein-/Ausschaltung per Taste
Wertespeicher	Min/Max-Werte, 15-min- und 8-Stunden-Mittelwerte der letzten 24 Stunden
Umgebungsbeleuchtung	4-farbige LED (grün, hellgrün, orange, rot)
Kalibrierung	Automatisch (alle 7 Tage) und manuell (empfohlen alle 12 Monate)
Kabel und Netzteil	USB-Kabel 4 m und Netzteil 5 V ~ 1,2 A (KA06E-0501200EU)
Halterung	Integrierter Tischständer
Aufwärmzeit	2,5 Minuten bis zur Anzeige, 30 Minuten zur Stabilisierung
Wartung und Reinigung	Weiches, mit Wasser und milder Seife angefeuchtetes Tuch; vor der Reinigung Netzstecker ziehen
Gebrauchshinweise	Nur für Innenräume; Stöße, extreme Temperaturen, Feuchtigkeit vermeiden; Gehäuse nicht öffnen
Reparierbarkeit	Nicht durch den Benutzer reparierbar; Eingriff eines qualifizierten Technikers erforderlich

Häufig gestellte Fragen - WL 1045 Techno Line

Wie stelle ich den Alarm für hohen/niedrigen CO₂-Pegel ein?

Drücken und halten Sie die Taste CO₂ HI/LO ALERT SETTINGS. Verwenden Sie MEM oder CAL, um den Wert einzustellen (in 10-ppm-Schritten). Drücken Sie die Taste erneut, um zu bestätigen. Der Mindestpegel beträgt 400 ppm, der Höchstpegel 5000 ppm.

Wie schalte ich den akustischen Alarm ein oder aus?

Drücken Sie die Taste ALARM ON/OFF, um den Alarm zu aktivieren. Das Symbol erscheint. Wenn der CO₂-Pegel den oberen Schwellenwert überschreitet, ertönt der akustische Alarm. Zum Deaktivieren drücken Sie die gleiche Taste erneut.

Wie zeige ich die gespeicherten Maximal- und Minimalwerte an?

Drücken Sie die Taste MEM, um zu blättern: Maximalwert -> Minimalwert -> zurück zu aktuellen Daten. Zum Zurücksetzen halten Sie MEM gedrückt, bis die Anzeige '----' zeigt.

Was tun, wenn das Display 'Err' anzeigt?

Ziehen Sie das Netzteil für 10 Sekunden ab und stecken Sie es wieder ein. Wenn das Problem bestehen bleibt, wenden Sie sich an den Kundendienst.

Wie kalibriere ich den CO₂-Sensor manuell?

Platzieren Sie das Gerät in einer Umgebung mit 400 ppm (gut belüftete Außenluft). Halten Sie die Taste CAL gedrückt, bis 'CAL' blinkt. Nach etwa 20 Minuten wird die Kalibrierung automatisch abgeschlossen.

Was bedeuten die Farben der Umgebungsbeleuchtung?

Die Farben entsprechen der Luftqualität: grün (400-600 ppm), hellgrün (601-1000 ppm), orange (1001-1500 ppm), rot (1501-2000 ppm und mehr). Das Licht wird mit der Taste MOOD LIGHT ON/OFF ein-/ausgeschaltet.

Warum zeigt das Gerät nichts an?

Überprüfen Sie, ob das Netzteil richtig in die Steckdose und an der Rückseite des Geräts eingesteckt ist. Stellen Sie sicher, dass die Steckdose funktioniert. Das Gerät benötigt dauerhafte Netzstromversorgung.

Wo sollte der Detektor für zuverlässige Messungen platziert werden?

Platzieren Sie das Gerät auf einer stabilen Oberfläche, geschützt vor direkter Sonneneinstrahlung, übermäßiger Hitze oder Feuchtigkeit. Vermeiden Sie das Blockieren der Lüftungsschlitze auf der Rückseite.

Wie pflege und reinige ich das Gerät?

Ziehen Sie den Netzstecker. Reinigen Sie mit einem weichen, mit Wasser und milder Seife angefeuchteten Tuch. Verwenden Sie niemals Lösungsmittel, Benzin oder Verdünner. Öffnen Sie das Gehäuse nicht.

Was tun, wenn der CO₂-Messwert abnormal erscheint oder sich nicht stabilisiert?

Stellen Sie sicher, dass das Gerät mindestens 30 Minuten eingeschaltet war, um eine Stabilisierung zu erreichen. Überprüfen Sie, ob die Lüftungsschlitze nicht blockiert sind. Wenn das Problem bestehen bleibt, führen Sie eine manuelle Kalibrierung in einer Umgebung mit 400 ppm durch.

BEDIENUNGSANLEITUNG WL 1045 Techno Line

WL 1045 - Bedienungsanleitung

Luftqualitätsmonitor mit CO2 und Stimmungsbeleuchtung

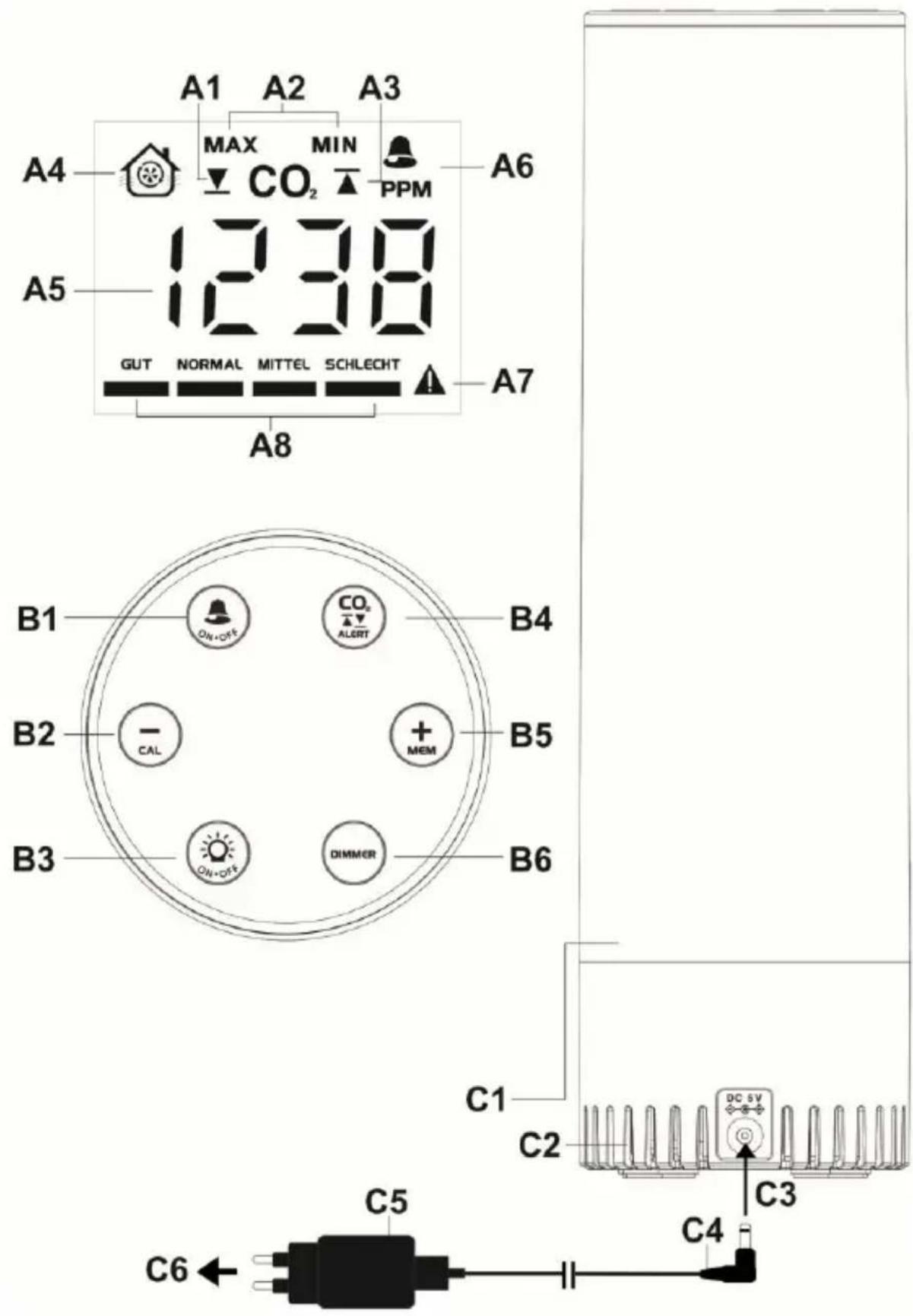

Übersicht

A – Anzeige

A1 – Symbol für den CO₂-Unteralarm

A2 - MIN / MAX -Symbole

A3 – Symbole für den CO₂-Oberalarm

A4 – Lüftungsempfehlungsindikator

A5 - CO _2 -Anzeige

A6 - CO _2 -Alarmsymbol (für den Alarmton)

A7 – Warnungssymbol (bei CO2 > 2000 ppm)

A8 - Luftqualitäts-Balkendiagramme

B – Tasten

C1 – LED-Stimmungslicht

C2 – Lüftungsöffnungen

C3 – In die DC-Buchse an der Rückseite des Gehäuses einstecken

C4 - USB-Kabel

C5 - AC/DC-Netzadapter

C6 – In die AC-Steckdose einstecken

Funktionen

- Dreifarbige Anzeige des CO _2 -Gehalts

- In der Schweiz hergestellter und patentierter photoakustischer Sensor (PASens®) zur CO₂-Erkennung

- Großer CO 2-Messbereich von 400 bis 5000 PPM

- Farbige Anzeige der Lüftungsempfehlung auf Basis der CO _2 -Konzentration in der Luft

• Max-Min / 15min/ 8h Wertespeicher der letzten 24 Stunden

- Einstellbarer CO _2 -Ober- oder -Unterwertalarm mit optionalem Alarmton

• Automatische CO _2 -Basiswertkalibrierung

• Hohe/mittlere/geringe Helligkeitsstufe

- Eingebauter Speicherchip zum Speichern der Einstellungen bei ausgeschaltetem Gerät

- Tischaufstellung

- 4m USB-Kabel und 5V\~1,2A-Netzadapter KA06E-0501200EU als Stromversorgung (im Lieferumfang enthalten)

Inbetriebnahme

Stecken Sie den beiliegenden 5V-1,2A Netzadapter in eine Netzsteckdose und dann die DC-Buchse des USB-Kabels in die Rückseite Ihres Luftgütemonitors.

Verbinden Sie die freien Enden des USB-Kabels und des Netzadapters miteinander. Das Display leuchtet mit dem Stimmungslicht auf. Ihr CO₂-Messwert blinkt mit "----". PPM. Die relevanten CO2-Daten werden in etwa 2 Minuten angezeigt. Es dauert etwa 30 Minuten, bis sich alle CO₂-Messwerte stabilisiert haben.

Wenn die Stromversorgung unterbrochen wird, funktioniert der Monitor nicht, das Display und die Hintergrundbeleuchtung werden ausgeschaltet. Die Einstellungen Ihres Geräts bleiben im internen Speicherchip erhalten, so dass Ihr Messgerät nach der Wiederherstellung der Stromversorgung wieder funktioniert.

Lüftungsempfehlung auf Basis der CO2-Konzentration in der Luft

Ihr CO2-Monitor misst und zeigt das CO2 in PPM mit farbigen Lüftungsempfehlungen an:

CO2-Wert	Balkendiagram
über 2000 PPM	SCHLECHT
1501-2000 PPM	SCHLECHT
1001-1500 PPM	MITTEL
601 – 1000 PPM	NORMAL
400-600 PPM	GUT

Das “⚠️”-Symbol blinkt, wenn der aktuelle CO2-Wert 2000 ppm überschreitet.

Außerdem wird das Lüftungssymbol "angezeigt, wenn eine Lüftung empfohlen und erforderlich ist.

Ober- und Unterwerte für den CO₂-Alarm einstellen

- Halten Sie die Taste gedrückt, die CO 2 -Anzeige "400" (Werkseinstellung) blinkt und das Symbol wird angezeigt. Drücken Sie die MEM oder die Taste, um den unteren CO 2 -Alarmwert einzustellen. Drücken Sie die Taste einmalig, um den Wert schrittweise um +/- 10 PPM anzupassen. Halten Sie die Taste gedrückt, um die Werteanpassung zu beschleunigen. Der unterste Alarmwert ist 400 PPM.

- Drücken Sie einmalig die ALERT Taste, die CO₂-Anzeige "2000" (Werkseinstellung) blinkt und das Symbol wird angezeigt.

Drücken Sie die MDAI der Taste, um den oberen CO

_2 -Alarmwert

einzustellen. Drücken Sie die Taste einmalig, um den Wert schrittweise um +/- 10 PPM anzupassen. Halten Sie die Taste gedrückt, um die Werteanpassung zu beschleunigen. Der oberste Alarmwert ist 5000 PPM.

- Drücken Sie die Taste, um die Einstellung zu bestätigen.

Hinweis: Ihr CO₂-Monitor speichert Ihre Einstellungen und verlässt den Alarmeinstellungsmodus, wenn innerhalb von etwa 10 Sekunden keine Taste gedrückt wird.

Wenn der gemessene CO2-Gehalt den eingestellten Höchst- bzw. Tiefstwert erreicht, wird das entsprechende ▲ oder ▼ Symbol angezeigt und blinkt, um Sie daran zu erinnern.

Verwenden des akustischen CO2-Alarm (für oberen Alarmwert)

• Drücken Sie einmal die Testerum den CO _2 -Alarm einzuschalten. Wenn der Alarm eingeschaltet ist, wird das Symbol auf dem Display angezeigt.
• Wenn der gemessene CO 2 -Wert den eingestellten hohen Alarmwert erreicht, blinken die ▲ und ⚠ -Symbole und es ertönt ein kontinuierlicher Signalton. Der Signalton wird schneller, wenn der gemessene CO 2 -Gehalt den eingestellten Alarmwert übersteigt.

Sollte dies der Fall sein, öffnen Sie bitte die Fenster, stellen Sie die Belüftung ein und vermeiden Sie es, dass sich zu viele Menschen ansammeln, um die Luftqualität in Ihrer Umgebung zu verbessern.

- Drücken Sie die Tasterum den CO 2 -Sprachalarm zu deaktivieren. Blinkt weiterhin, wenn der CO 2 -Wert den eingestellten hohen Alarmwert überschreitet.

Abrufen des Maximal- und Minimalwertspeichers

- Drücken Sie mehrfach die -Teste, um den Maximalwert, dann den Minimalwert, dann 15min Durchschnitt, dann 8 Stunden Durchschnitt und dann wieder den aktuellen CO2-Wert anzuzeigen. ( (Max Symbol erscheint auf der Anzeige).

- Wenn der Maximal-/Minimalwert angezeigt wird, halten Sie die Testen gedrückt, um alle Aufzeichnungen zurückzusetzen (alle Ziffern auf dem Display werden auf "----" gesetzt), und Ihr Messgerät beginnt, die Daten für den nächsten 24-Stunden-Zeitraum neu zu speichern.

Hinweis:

Sie müssen Ihren Monitor mindestens 15 Minuten / 8 Stunden lang einschalten, damit die relevanten CO2-Werte der letzten 15 Minuten / 8 Stunden angezeigt werden.

Kalibrierung des CO₂-Sensors

Dieses Messgerät ist werkseitig auf eine CO _2 -Standardkonzentration von 400 PPM kalibriert.

Achtung:

Kalibrieren Sie den Monitor nicht in einer Umgebung mit unbekannter CO _2 -Konzentration.

Automatische Basiswertkalibrierung

Ihr Luftgütemonitor ist mit einem intelligenten Chip ausgestattet, so dass er sich automatisch selbst kalibriert, um die Abweichung des CO₂-Sensors bei Langzeitbetrieb zu reduzieren. Das Gerät kalibriert sich automatisch mit dem minimalen CO₂-Wert, welcher während einer 7-tägigen Dauerüberwachung ermittelt wurde.

Hinweis: Stellen Sie sicher, dass der Ort, an dem Sie den Monitor aufstellen, täglich mindestens eine Stunde lang gut belüftet ist (mit einem CO₂-Gehalt von etwa 400 PPM), oder bringen Sie den Monitor täglich eine Stunde lang in einen solchen gut belüfteten Raum, um die automatische Basiswertkalibrierung durchzuführen.

Manuelle Kalibrierung des CO₂-Sensors

Es wird empfohlen, alle 12 Monate eine manuelle Kalibrierung durch ein qualifiziertes Labor durchführen zu lassen.

• Patzieren Sie Ihren CO 2 -Monitor in eine Kalibrierungskammer mit 400 PPM oder in einen Raum, der 400 PPM so nahe wie möglich kommt. Schalten Sie das Gerät ein und warten Sie 1-2 Minuten, bis der erste CO 2 -Messwert
  angezeigt wird. Halten Sie dann die C Taste gedrückt, bis "CAL" auf dem Display blinkt.
• Nach etwa 20 Minuten hört das Blinken auf und die Kalibrierung ist abgeschlossen. Ihr CO _2 -Monitor kehrt in den normalen Anzeigemodus zurück.
• Drücken Sie einmalig die Taste, um die manuelle Kalibrierung jederzeit zu beenden.

Einstellung der Helligkeit von Display und Stimmungslicht

Drücken Sie mehrfach die Dimmern und die Helligkeit des Displays und des Stimmungslichts (wenn das Stimmungslicht eingeschaltet ist) auf Hoch-Mittel-Niedrig einzustellen.

Ein- und Ausschalten des Stimmungslichts

Drücken Sie die oTaste einmal, um das Stimmungslicht ein- oder

auszuschalten (werkseitig ist das Stimmungslicht eingeschaltet).

Es gibt 4 Farben des Stimmungslichts (grün, hellgrün, orange und rot), die jeweils mit den Symbolen für die Luftqualitätsstufe auf dem Display übereinstimmen.

Fehlerbehebung

Keine Anzeige oder Funktionen

Prüfen Sie ob das Netzteil richtig angeschlossen ist.

Reaktionszeit

Stellen Sie sicher, dass die Luftstromkanäle an der Rückseite des Monitors nicht blockiert oder abgedeckt sind.

CO _2 -Anzeige zeigt "Err" an

Der CO _2 -Sensor funktioniert nicht richtig. Trennen Sie AC/DC-Netzteil (C8) für 10 Sekunden vom Strom. Danach das Netzteil wieder an den Strom anschließen.

Pflege und Wartung

• Stellen Sie Ihren Monitor auf eine stabile Oberfläche und vermeiden Sie direkte Sonneneinstrahlung, übermäßige Hitze oder Feuchtigkeit.
• Reinigen Sie Ihren Monitor mit einem weichen, nur mit milder Seife und Wasser angefeuchteten Tuch. Stärkere Mittel wie Benzin, Verdünner oder ähnliche Materialien können die Oberfläche Ihres Gerätes beschädigen. Vergewissern Sie sich, dass der Monitor vor der Reinigung vom Stromnetz getrennt ist.
• Entfernen Sie nicht die Rückwand des Gehäuses und verändern Sie keine Komponenten des Gerätes.
• Schließen Sie keine anderen AC/AC- oder AC/DC-Adapter mit abweichenden technischen Daten oder abweichender Spannung an.

CO₂-Werte und Richtlinien

Nachstehend sind einige CO₂-Referenzniveaus im Allgemeinen aufgeführt:

400\~600 ppm Normal-/Grundniveau der Außenluft.

600\~1,000 ppm Typisches Niveau für bewohnte Räume mit gutem Luftaustausch.

1,000 \~1,500 ppm Verschmutzte Raumluft, Lüftung des Raumes empfohlen!

1,500\~2,000 ppm Stark verschmutzte Raumluft: Folgen: Schläfrigkeit und schlechte Luft.

Lüftung des Raumes erforderlich!

2,000\~5,000 ppm Sehr stark verschmutzte Raumluft.

Folgen: Kopfschmerzen, Schläfrigkeit und stagnierender,

muffiger, stickiger Luft. Schlechte Konzentration, Aufmerksamkeitsverlust, erhöhte Herzfrequenz und leichte Übelkeit können ebenfalls vorhanden sein.

Lüftung des Raumes dringend erforderlich!

5,000 ppm Die Exposition kann zu ernsthaftem Sauerstoffmangel führen, der dauerhafte Hirnschäden, Koma und Tod zur Folge haben kann.

Umgehendes Lüften zwingend erforderlich!

Konformitätserklärung

Hiermit erklärt Technotrade, dass sich das Produkt WL 1045 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/30/EU und ROHS 2011/65/EG befindet. Die Original-EU-Konformitätserklärung finden Sie www.technoline.de/doc/4029665310459

Technische Daten

CO_2

Messbereich : 400 – 5000 PPM

Auflösung : 1 PPM

Genauigkeit : +/- 5% + 50 PPM (up to 2000 PPM)

Aufwärmzeit : 2.5 Minuten

Anzeige bei Bereichsüberschreitung

CO₂ : 400 (unterhalb von 400 PPM) / HI (oberhalb von 5000 PPM)

Netzstrom : 5V DC, 1.2A adaptor

KA06E-0501200EU

Werkseinstellung

CO_2 - Alarm : Niedrig - 400, Hoch - 2000

CO _2 Alarmton : Ausgeschaltet (Off)

Beleuchtungshelligkeit : Hoch

Vorsichtsmaßnahmen

• Dieses Gerät ist für den Gebrauch in Innenräumen gedacht.
• Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder Stößen aus.
• Setzen Sie das Gerät nicht hohen Temperaturen, direktem Sonnenlicht, Staub und Feuchtigkeit aus.

• Tauchen Sie das Gerät nicht in Wasser.
- Vermeiden Sie den Kontakt mit ätzenden Materialien.
- Werfen Sie das Gerät nicht ins Feuer. Es könnte explodieren.
- Öffnen Sie nie das Gehäuse und verändern Sie nicht bauliche Bestandteile des Geräts.

Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck!

Hinweispflicht nach dem Elektronikgerätegesetz

Laut Elektro- und Elektronikgerätegesetz (ElektroG) gehört Elektroschrott nicht in den Hausmüll, sondern ist zu recyceln oder umweltfreundlich zu entsorgen. Entsorgen Sie ihr Gerät in einen Recycling Container oder an eine lokale Abfallsammelstelle.

Externe Stromversorgung

Veröffentlichte Informationen	Präziser Wert	Einheit
Modell-No	KA06E-0501200EU
Eingangsspannung	100-240	V
Eingangs-Wechsel-stromfrequenz	50/60	Hz
Ausgangsspannung	DC 5,0	V
Ausgangsstrom	1,2	A
Ausgangsleistung	6,0	W
Durchschnittliche aktive Effizienz	≥ 76	%
Wirkungsgrad bei niedriger Last (10 %)	-	%
Leistungsaufnahme bei Nulllast	≤ 0,1	W

Die relevanten Lastbedingungen sind wie folgt:

Prozentualer Anteil des Ausgangsstroms auf dem Typenschild
Lastzustand 1	100 % ± 2 %
Lastzustand 2	75 % ± 2 %
Lastzustand 3	50 % ± 2 %
Lastzustand 4	25 % ± 2 %
Lastzustand 5	10 % ± 1 %
Lastzustand 6	0 % (Leerlaufzustand)
