SPT-505-09 - Support mural pour serveur Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour serveur (rack)
Marque	Vevor
Modèle	SPT-505-09
Dimensions extérieures	Environ 500 x 440 x 90 mm
Dimensions de montage mural (L x H)	473 x 390 mm
Matériau	Acier
Poids	Environ 8 kg
Capacité de charge maximale	Environ 50 kg
Vis d'expansion incluses	M10 (x4)
Écrous à cage inclus	M6 (x10)
Vis de montage incluses	M6 (x10)
Porte	Avec loquets, amovible
Nombre d'unités de rack (U)	9 U
Profondeur utile	Environ 400 mm
Type de montage	Mural
Couleur	Noir
Fonctionnalités	Montage d'équipement réseau, ventilation naturelle, sécurité par loquets
Entretien	Nettoyer avec un chiffon humide, éviter les solvants
Réparabilité	Pièces détachées disponibles (loquets, vis) ; contacter le support
Garantie	Garantie électronique via www.vevor.com/support

FOIRE AUX QUESTIONS - SPT-505-09 Vevor

Quelle est la capacité de charge maximale de ce support mural ?

La capacité de charge maximale est d'environ 50 kg, répartie uniformément sur l'ensemble du rack.

Quels outils sont nécessaires pour l'assemblage ?

Un tournevis électrique à tête Phillips et une perceuse électrique pour percer les trous de montage.

Comment fixer le rack au mur ?

Marquez les 4 trous de montage selon les dimensions 473 x 390 mm, percez des trous de 14 mm de diamètre, insérez les vis d'expansion M10, puis fixez le rack et serrez les écrous.

Quels types d'équipements puis-je installer dans ce rack ?

Tout équipement réseau standard de 19 pouces jusqu'à 9 U de hauteur, comme des serveurs, commutateurs ou routeurs.

Comment installer un équipement dans le rack ?

Utilisez les écrous à cage M6 fournis, insérez-les dans les trous souhaités à l'arrière des montants, puis fixez l'équipement avec les vis M6.

La porte est-elle sécurisée ?

Oui, la porte est équipée de 4 loquets (2 de chaque côté) qui permettent de verrouiller la porte en position fermée.

Puis-je retirer la porte ?

Oui, les loquets de porte peuvent être déverrouillés pour retirer la porte, facilitant l'accès à l'équipement.

Comment entretenir le support mural ?

Nettoyez régulièrement avec un chiffon humide et un détergent doux. Évitez les produits abrasifs ou solvants.

Le rack est-il pré-assemblé ?

Non, le rack doit être assemblé en fixant les traverses inférieure et supérieure aux supports latéraux à l'aide des vis M5 fournies.

Où trouver des pièces de rechange ou une assistance technique ?

Rendez-vous sur le site www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique.

MODE D'EMPLOI SPT-505-09 Vevor

Assistance technique et certificat de garantie électronique : www.vevor.com/support

Rack de serveur à montage mural

Modèle : SPT-505-09

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés par nous. Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

Rack de serveur à montage mural

Étagère de rack de serveur

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner si nous ne vous informons plus en cas de mises à jour technologiques ou logicielles sur notre produit.

Avertissement : Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

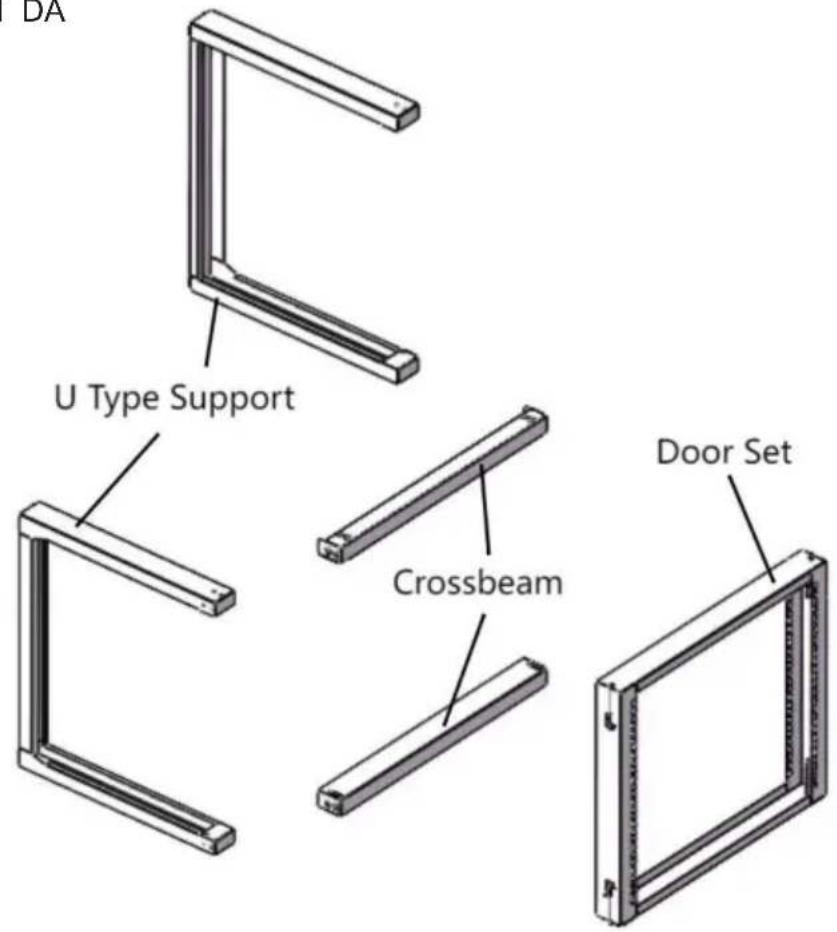

SCHÉMA DU PRODUIT

SPÉCIFICATIONS

Ensemble de porte x1

EXIGENCE

Deux personnes (pour l'assemblage)

Tournevis électrique à tête Phillips x 1

DONNÉES DE SPÉCIFICATION

SPÉCIFICATION DA

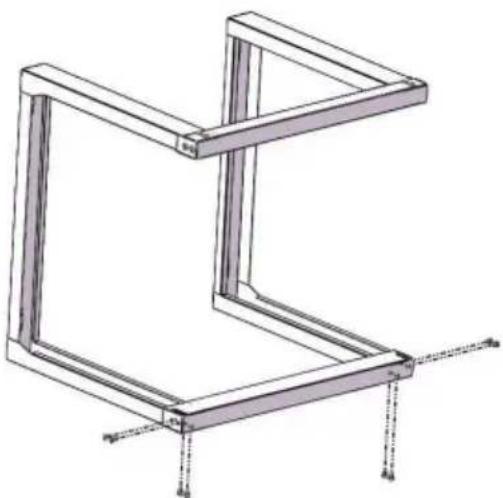

1. Insérez la traverse inférieure dans le support de type U gauche et droit Support de type U, sécurisé avec 8 vis de fixation d'assemblage M5. Voir la figure 1. Remarques : lors de l'assemblage, vous devez noter la direction de la traverse, assurez-vous les trous de montage verticaux sont alignés.

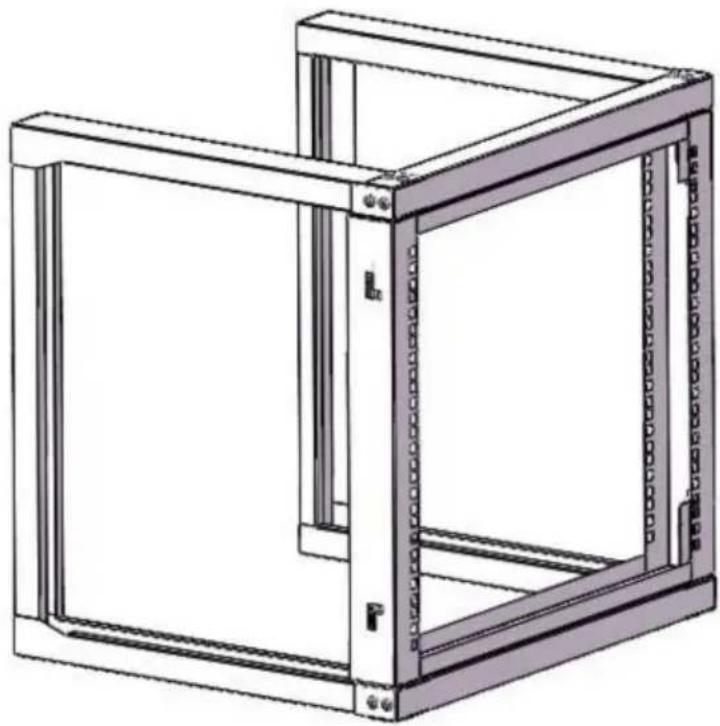

2. Insérez la traverse supérieure dans le support de type U gauche et dans le support U droit. Type de support, sécurisé avec 8 vis de fixation d'assemblage M5. Voir la figure 2. Remarques : lors de l'assemblage, vous devez noter la direction de la traverse, assurez-vous les trous de montage verticaux sont alignés.

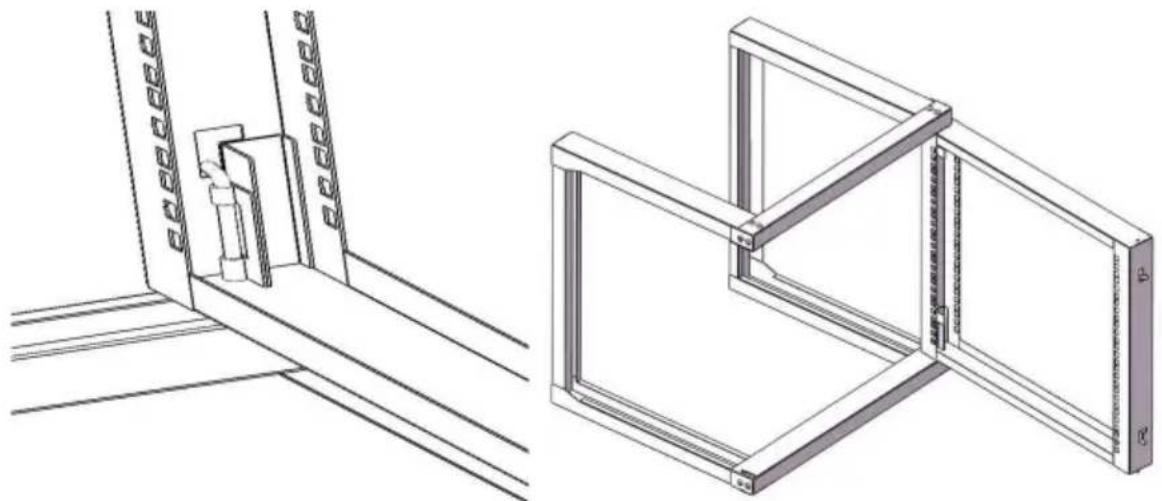

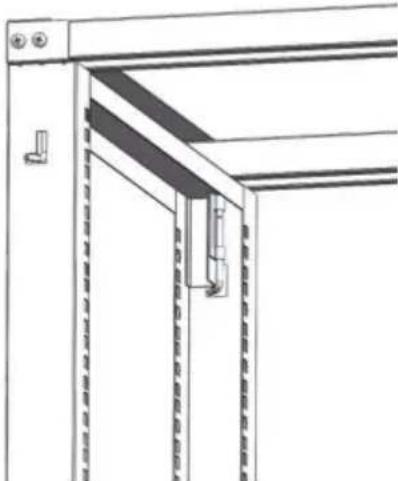

1. Tirez les 4 loquets de porte de l'ensemble de porte en position de déverrouillage comme suit, prêt à assembler la porte sur le rack. Voir la figure 3

1. Placez l'ensemble de porte sur la position indiquée par le cadre, puis verrouillez le côté droit.

des 2 loquets de porte du jeu de portes sur le rack un par un, assurez-vous que la porte peut être ouverte et fermée en douceur. Voir la figure 4.

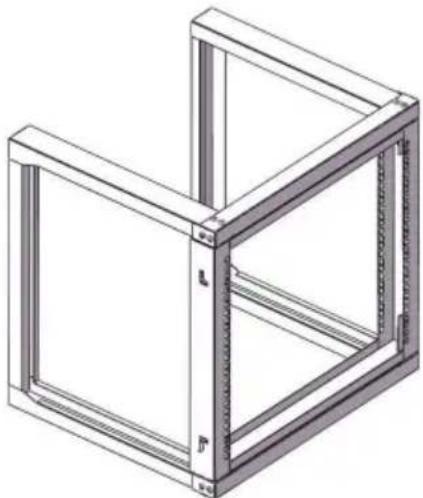

1. Adopte la même étape que l'étape 4. Verrouillez le côté gauche des 2 loquets de porte de l'ensemble de porte sur le cadre un par un. Assurez-vous que l'ensemble de porte est fixé. Voir Figure 5.

1. Placez d'abord le rack de serveur sur le mur ou sur une autre surface de montage appropriée, à l'endroit approprié pour marquer la position des trous de montage à l'aide d'un stylo de couleur.

Ou peut directement en fonction de la distance des trous de montage mural L*H

473*390 mm pour marquer la position des trous de montage.

1. Adopte une perceuse électrique pour percer 4 trous marqués de 14 mm de diamètre, puis

montage et fixez les vis d'expansion M10 dans les trous.

1. Fixez le rack du serveur sur les vis d'extension M10, serrez les vis d'expansion

écrou.INSTALLATION DE L'ÉQUIPEMENT

Utilisez les écrous à cage M6 et les vis inclus pour installer l'équipement dans le mur. monter le rack du serveur.

1. Insérez l'aile (côté) d'un écrou à cage M6 à l'arrière de la cage souhaitée. trou d'écrou.
2. Appliquez une pression à la main ou avec l'outil d'écrou à cage pour insérer le deuxième l'aile de l'écrou cage M6 dans le trou d'écrou cage souhaité.
3. Répétez les étapes 1 et 2 pour insérer le nombre souhaité d'écrous à cage pour le application.
4. Alignez les trous de montage de l'équipement avec les écrous cage M6. installé aux étapes 1 à 3.
5. Enfilez une vis M6, répétez jusqu'à obtenir le nombre souhaité de vis M6. ont été préparés.
6. Serrez les vis à l'aide d'un tournevis cruciforme.
