SPT-505-09 - Server wandbeugel Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Wandmontage voor server (rack)
Merk	Vevor
Model	SPT-505-09
Buitenafmetingen	Ongeveer 500 x 440 x 90 mm
Wandmontage afmetingen (B x H)	473 x 390 mm
Materiaal	Staal
Gewicht	Ongeveer 8 kg
Maximaal draagvermogen	Ongeveer 50 kg
Expansiepluggen inbegrepen	M10 (x4)
Kooimutters inbegrepen	M6 (x10)
Montageschroeven inbegrepen	M6 (x10)
Deur	Met sluitingen, verwijderbaar
Aantal rackeenheden (U)	9 U
Nuttige diepte	Ongeveer 400 mm
Montagetype	Wandmontage
Kleur	Zwart
Kenmerken	Montage van netwerkapparatuur, natuurlijke ventilatie, beveiliging met sluitingen
Onderhoud	Reinigen met een vochtige doek, vermijd oplosmiddelen
Repareerbaarheid	Reserveonderdelen beschikbaar (sluitingen, schroeven); neem contact op met ondersteuning
Garantie	Elektronische garantie via www.vevor.com/support

Veelgestelde vragen - SPT-505-09 Vevor

Wat is het maximale draagvermogen van deze wandsteun?

Het maximale draagvermogen is ongeveer 50 kg, gelijkmatig verdeeld over het hele rack.

Welk gereedschap is nodig voor de montage?

Een elektrische schroevendraaier met Phillips bit en een elektrische boor voor het boren van montagegaten.

Hoe bevestig ik het rack aan de muur?

Markeer de 4 montagegaten volgens de afmetingen 473 x 390 mm, boor gaten van 14 mm diameter, steek de expansiepluggen M10 erin, bevestig het rack en draai de moeren vast.

Welke soorten apparatuur kan ik in dit rack installeren?

Elke standaard netwerkapparatuur van 19 inch tot 9 U hoogte, zoals servers, switches of routers.

Hoe installeer ik apparatuur in het rack?

Gebruik de meegeleverde kooimutters M6, plaats ze in de gewenste gaten aan de achterzijde van de stijlen, en bevestig de apparatuur met de M6 schroeven.

Is de deur beveiligd?

Ja, de deur is uitgerust met 4 sluitingen (2 aan elke zijde) die de deur in gesloten positie vergrendelen.

Kan ik de deur verwijderen?

Ja, de deursluitingen kunnen worden ontgrendeld om de deur te verwijderen, wat de toegang tot de apparatuur vergemakkelijkt.

Hoe onderhoud ik de wandsteun?

Reinig regelmatig met een vochtige doek en een mild schoonmaakmiddel. Vermijd schurende producten of oplosmiddelen.

Is het rack voorgemonteerd?

Nee, het rack moet worden gemonteerd door de onder- en bovenste dwarsbalken aan de zijsteunen te bevestigen met de meegeleverde M5 schroeven.

Waar kan ik reserveonderdelen of technische ondersteuning vinden?

Ga naar de website www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat.

GEBRUIKSAANWIJZING SPT-505-09 Vevor

Serverrack voor wandmontage

Model: SPT-505-09

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat deze alle categorieën van aangeboden gereedschappen omvatten. U wordt er vriendelijk aan herinnerd om bij het plaatsen van een bestelling bij ons zorgvuldig te verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

Serverrack voor wandmontage

Serverrekplank

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de handleiding zorgvuldig lezen.

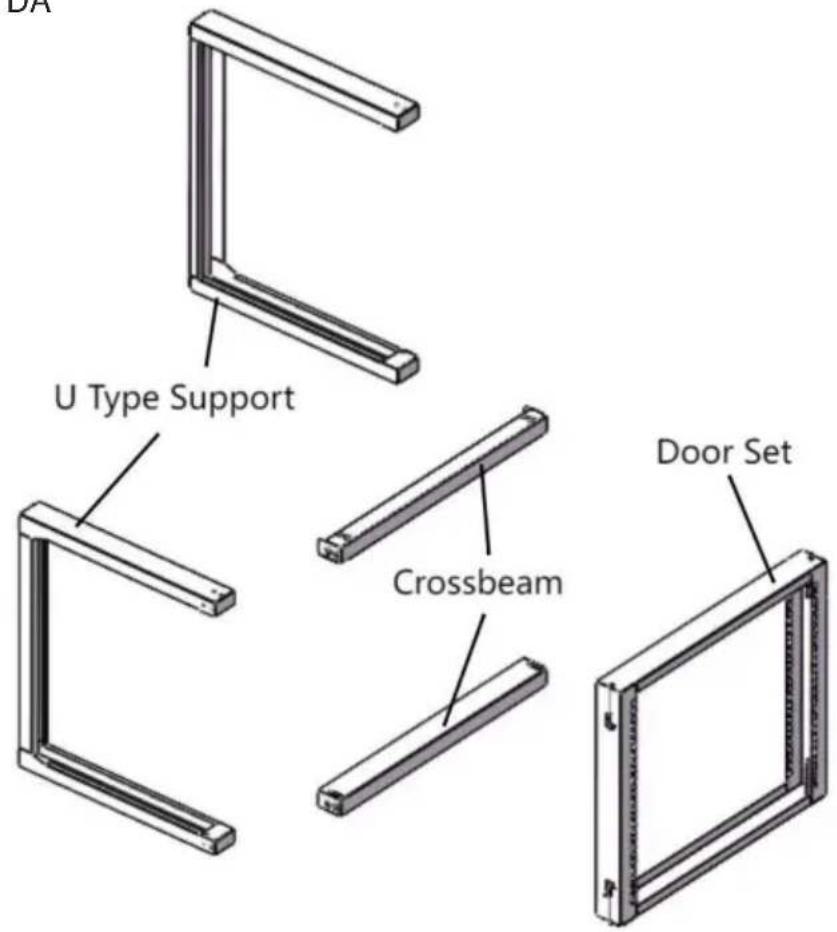

PRODUCTDIAGRAM

SPECIFICATIE

Elektrische kruiskopschroevendraaier x 1

SPECIFICATIEGEGEVENS

SPECIFICATIE DA

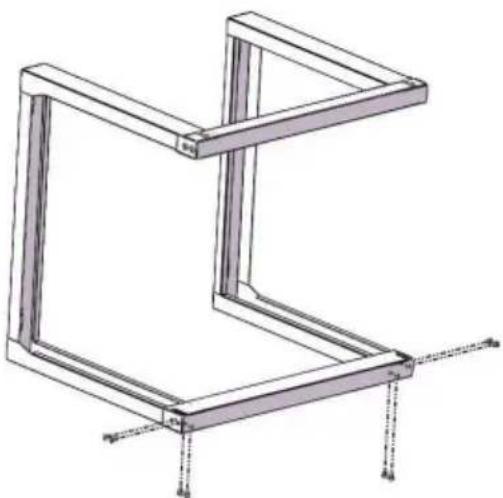

1. Steek de onderste dwarsbalk in de linker U-type steun en rechts U-type ondersteuning, vastgezet met 8 stuks M5 montageschroeven. Zie afbeelding 1. Opmerkingen: let tijdens de montage op de richting van de dwarsbalk, zorg ervoor dat de verticale montagegaten zijn uitgelijnd.

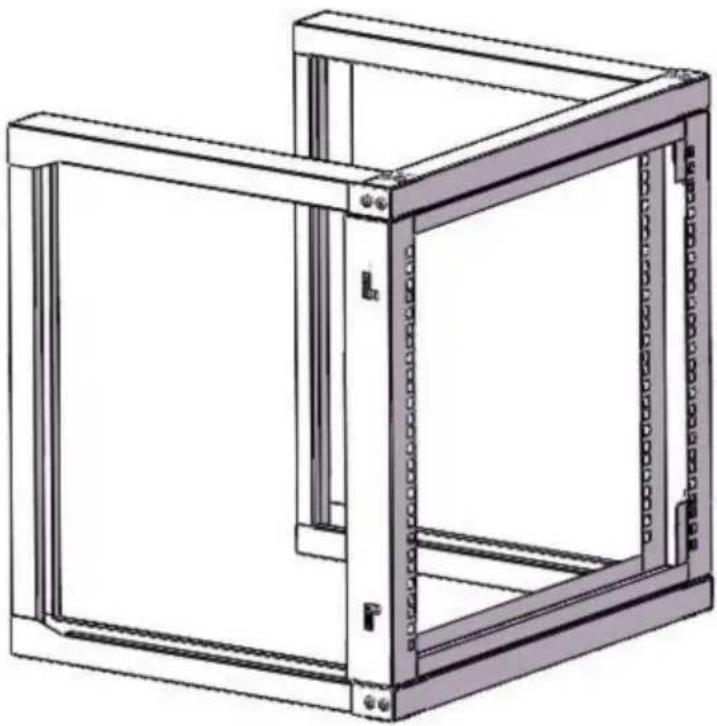

2. Steek de bovenste dwarsbalk in de linker U-steun en de rechter U Type steun, vastzetten met 8 stuks M5 montagebevestigingsschroeven. Zie afbeelding 2. Opmerkingen: let tijdens de montage op de richting van de dwarsbalk, zorg ervoor dat de verticale montagegaten zijn uitgelijnd.

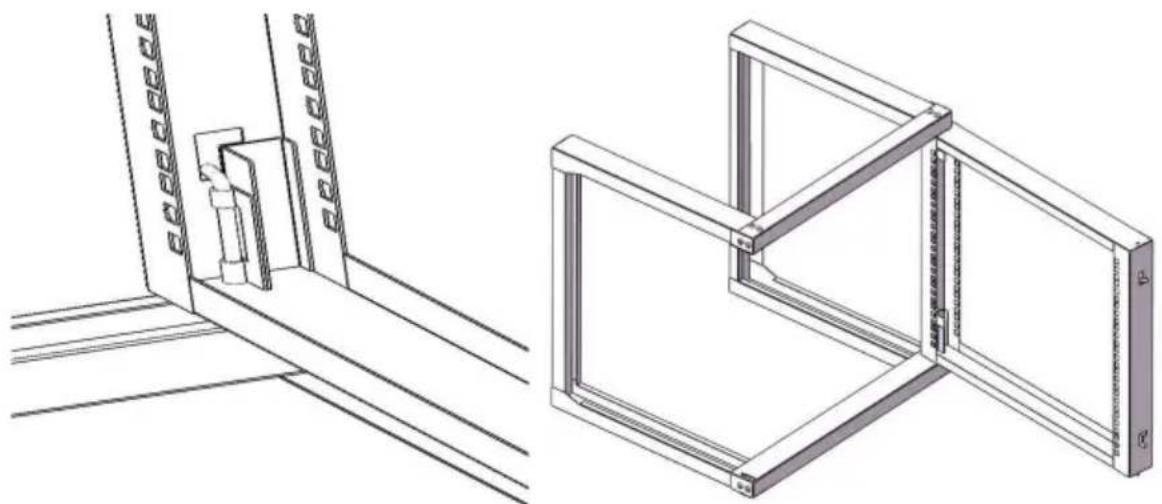

1. Trek de 4-delige deurgrendels van de deurset in de ontgrendelingspositie als volgt, montageklare deurset op het rek. Zie afbeelding 3.

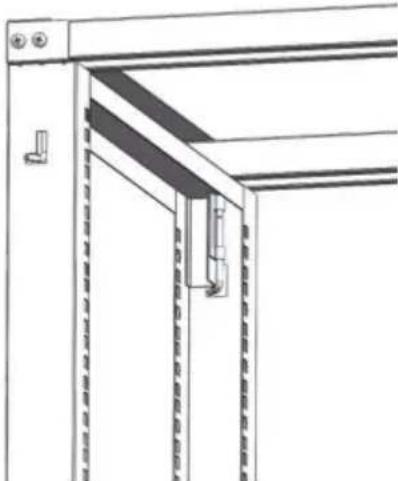

1. Plaats de deurset op de getoonde positie van het frame en vergrendel vervolgens de rechterkant

van de 2 stuks deursluitingen van de deurset op het rek één voor één, zorg ervoor dat de deur soepel kan worden geopend en gesloten. Zie figuur 4.

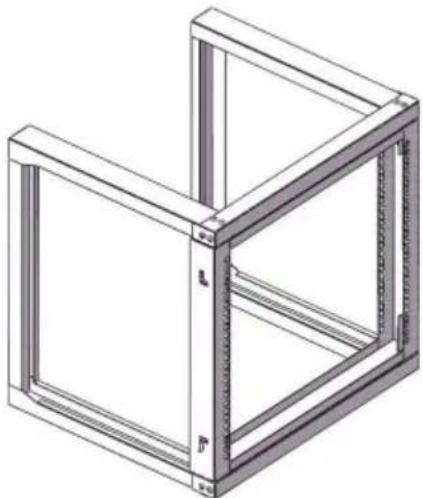

1. Neem dezelfde stap als stap 4. Vergrendel de linkerkant van de 2 stuks deurvergrendelingen van de deurset één voor één op het frame. Zorg ervoor dat de deurset vast zit. Zie figuur 5.

1. Plaats het serverrek eerst op de muur of op een ander geschikt montageoppervlak, op de geschikte positie om de positie van de montagegaten met een gekleurde pen te markeren.

Of kan direct volgens de wandmontagegatafstand L * H 473 * 390 mm om de positie van de montagegaten te markeren.

1. Gebruik een elektrische boormachine om gemarkeerde gaten van 4 stuks met een diameter van 14 mm te boren.

Monteer en bevestig de M10-expansieschroeven in de gaten.

1. Bevestig het serverrek op de M10-uitbreidingsschroeven, draai ze vast expansieschroeven.

moer. INSTALLATIE VAN APPARATUUR

Gebruik de meegeleverde M6 kooimoeren en schroeven om apparatuur in de muur te installeren of in een serverrek te monteren.

1. Steek de vleugel (zijde) van een M6 kooimoer in de achterkant van het gewenste kooimoergat.
2. Oefen druk uit met de hand of met het kooimoergereedschap om de tweede vleugel van de M6 kooimoer in het gewenste kooimoergat te plaatsen.
3. Herhaal stap 1 en 2 om het gewenste aantal kooimoeren voor de te plaatsen apparatuur te installeren.
4. Lijn de montagegaten in de apparatuur uit met de M6 kooimoeren die in stappen 1-3 zijn geïnstalleerd.
5. Draai een M6-schroef in en herhaal dit tot het gewenste aantal M6-schroeven is voorbereid.
6. Draai de schroeven vast met een kruiskopschroevendraaier.

Technische ondersteuning en e-garantiecertificaat: www.vevor.com/support
