SPT-505-09 - Uchwyt ścienny do serwera Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Uchwyt ścienny do serwera (rack)
Marka	Vevor
Model	SPT-505-09
Wymiary zewnętrzne	Około 500 x 440 x 90 mm
Wymiary montażu ściennego (S x W)	473 x 390 mm
Materiał	Stal
Waga	Około 8 kg
Maksymalna nośność	Około 50 kg
Dołączone śruby rozporowe	M10 (x4)
Dołączone nakrętki kanałowe	M6 (x10)
Dołączone śruby montażowe	M6 (x10)
Drzwi	Z zatrzaskami, odłączane
Liczba jednostek rack (U)	9 U
Głębokość użytkowa	Około 400 mm
Rodzaj montażu	Ścienny
Kolor	Czarny
Funkcje	Montaż sprzętu sieciowego, naturalna wentylacja, zabezpieczenie zatrzaskami
Konserwacja	Czyścić wilgotną szmatką, unikać rozpuszczalników
Naprawialność	Części zamienne dostępne (zatrzaski, śruby); skontaktować się z pomocą techniczną
Gwarancja	Gwarancja elektroniczna przez www.vevor.com/support

Często zadawane pytania - SPT-505-09 Vevor

Jaka jest maksymalna nośność tego uchwytu ściennego?

Maksymalna nośność wynosi około 50 kg, równomiernie rozłożona na całym racku.

Jakie narzędzia są potrzebne do montażu?

Wkrętarka elektryczna z końcówką Phillips i wiertarka elektryczna do wiercenia otworów montażowych.

Jak przymocować rack do ściany?

Zaznacz 4 otwory montażowe zgodnie z wymiarami 473 x 390 mm, wywierć otwory o średnicy 14 mm, włóż śruby rozporowe M10, następnie przymocuj rack i dokręć nakrętki.

Jakie typy urządzeń mogę zainstalować w tym racku?

Dowolny standardowy sprzęt sieciowy 19 cali o wysokości do 9 U, taki jak serwery, przełączniki lub routery.

Jak zamontować urządzenie w racku?

Użyj dołączonych nakrętek kanałowych M6, włóż je w odpowiednie otwory z tyłu słupków, a następnie przymocuj urządzenie śrubami M6.

Czy drzwi są zabezpieczone?

Tak, drzwi są wyposażone w 4 zatrzaski (2 z każdej strony), które umożliwiają zablokowanie drzwi w pozycji zamkniętej.

Czy mogę zdjąć drzwi?

Tak, zatrzaski drzwi można odblokować, aby zdjąć drzwi, ułatwiając dostęp do urządzenia.

Jak konserwować uchwyt ścienny?

Regularnie czyść wilgotną szmatką i łagodnym detergentem. Unikaj produktów ściernych lub rozpuszczalników.

Czy rack jest wstępnie zmontowany?

Nie, rack należy zmontować, mocując poprzeczki dolne i górne do bocznych wsporników za pomocą dołączonych śrub M5.

Gdzie znaleźć części zamienne lub pomoc techniczną?

Odwiedź stronę www.vevor.com/support w celu uzyskania pomocy technicznej i elektronicznego certyfikatu gwarancyjnego.

INSTRUKCJA OBSŁUGI SPT-505-09 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

Szafa serwerowa do montażu na ścianie

Model: SPT-505-09

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy rzeczywiście oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Szafa serwerowa do montażu na ścianie

Półka serwerowa

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi uważnie przeczytać instrukcję obsługi.

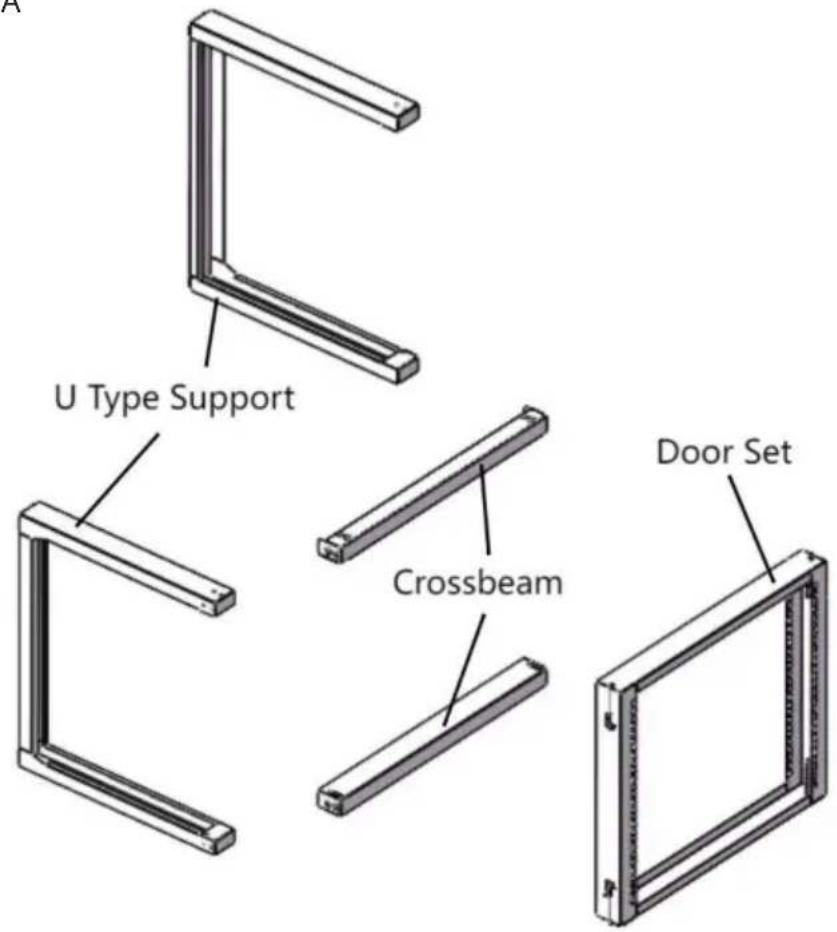

SCHEMAT PRODUKTU

SPECYFIKACJA DA

Dwie osoby (do montażu)

Elektryczny śrubokręt krzyżakowy x 1

DANE SPECYFIKACYJNE

SPECYFIKACJA

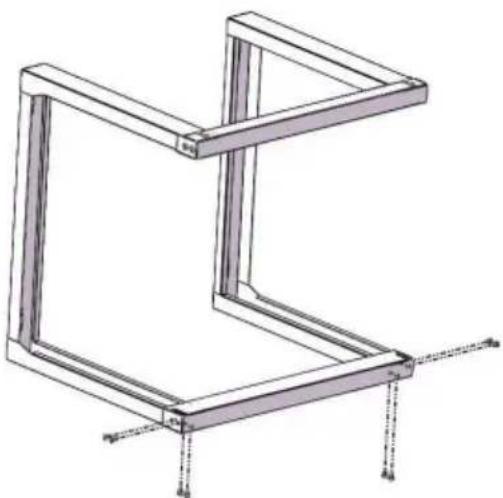

1. Włóż dolną belkę poprzeczną do lewego wspornika typu U i prawego wspornika typu U, zabezpiecz 8 śrubami montażowymi M5. Patrz rysunek 1. Uwagi: podczas montażu należy zwrócić uwagę na kierunek belki poprzecznej, pionowe otwory montażowe są wyrównane.
2. Włóż górną belkę poprzeczną do lewego wspornika typu U i prawego wspornika typu U, zabezpiecz 8 śrubami mocującymi M5. Patrz rysunek 2. Uwagi: podczas montażu należy zwrócić uwagę na kierunek belki poprzecznej, pionowe otwory montażowe są wyrównane.

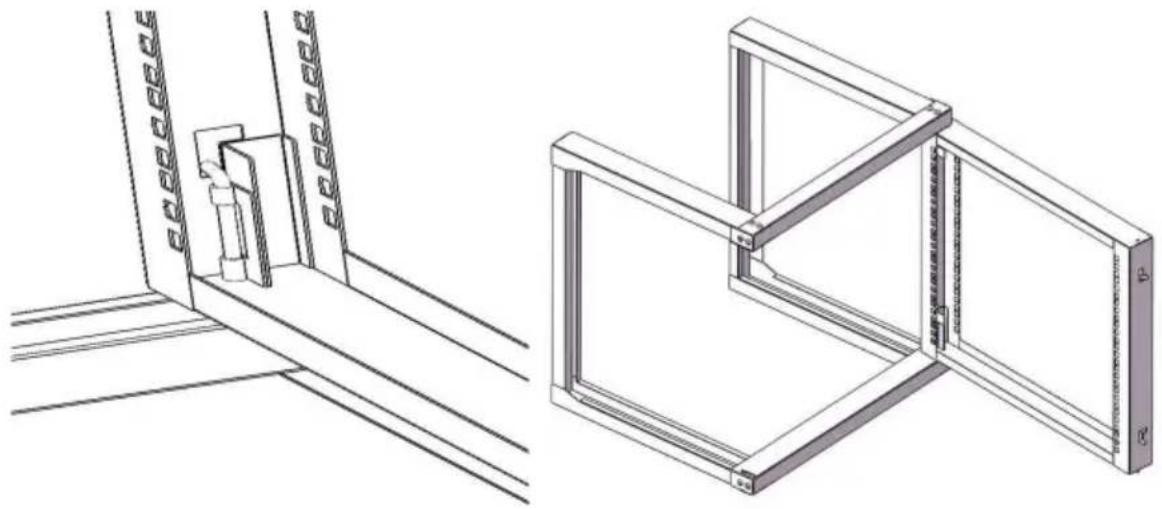

1. Pociągnij 4-częściowe zatrzaski drzwi zestawu drzwi do pozycji odblokowania poniżej, gotowy do montażu zestaw drzwi na stojaku. Patrz rysunek 3.

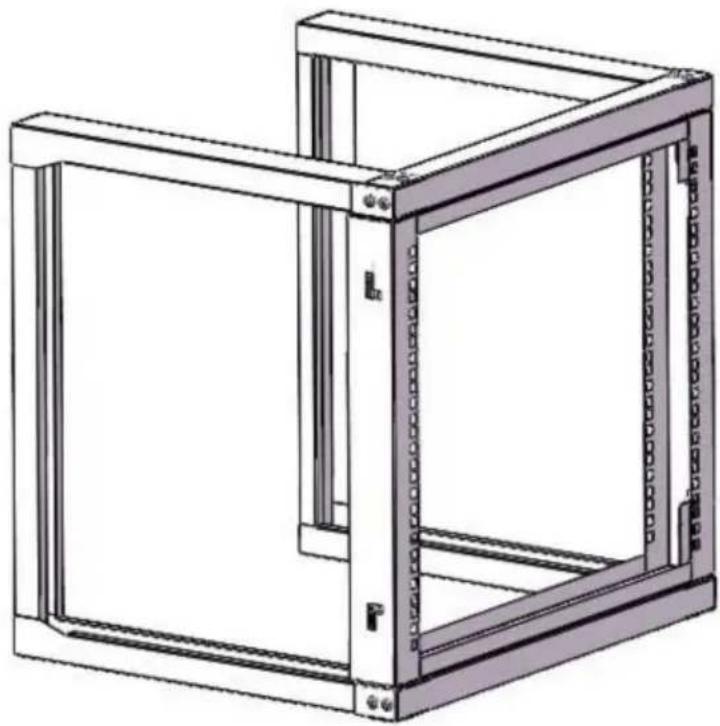

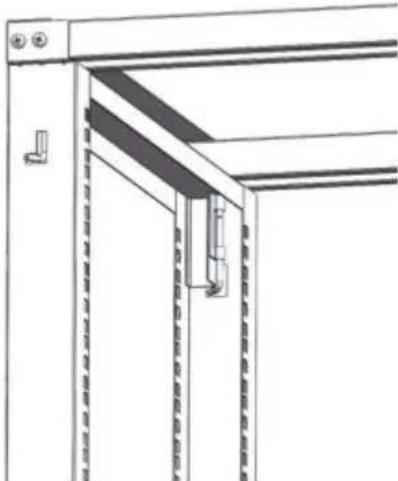

1. Umieść zestaw drzwi na ramie we wskazanej pozycji, a następnie zablokuj prawą stronę

z 2 zatrzaskami zestawu drzwi na stojaku jeden po drugim, upewnij się, że drzwi można płynnie otwierać i zamykać. Zobacz rysunek 4.

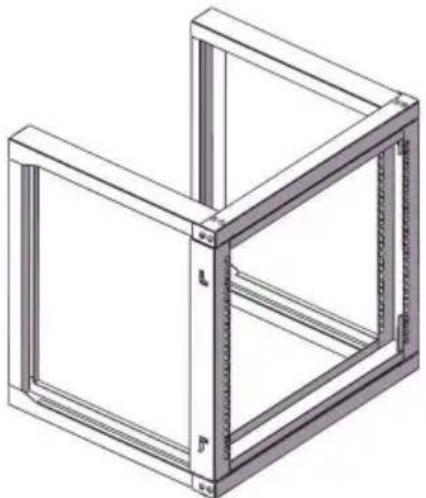

1. Wykonaj ten sam krok, co krok 4. Zablokuj lewą stronę 2-częściowych zatrzasków drzwiowych na ościeżnicy, jeden po drugim. Upewnij się, że drzwi są zamocowane. Zobacz rysunek 5.

1. Najpierw umieść szafę serwerową na ścianie lub innej odpowiedniej powierzchni montażowej, w odpowiednim miejscu, zaznaczając położenie otworów montażowych kolorowym pisakiem.

Lub można bezpośrednio zgodnie z odległością otworu do montażu na ścianie L*H 473*390 mm, aby oznaczyć położenie otworów montażowych.

1. Następnie użyj wiertarki elektrycznej, aby wywiercić oznaczone 4 otwory o średnicy 14 mm

montażu i wkręć śruby rozporowe M10 w otwory.

1. Zamocuj szafę serwerową na śrubach rozszerzających M10 i dokręć je śrubą rozprężną

nakrętka. INSTALACJA SPRZĘTU

Aby zainstalować sprzęt w ścianie, użyj dołączonych nakrętek klatkowych i śrub M6, aby zamontować szafę serwerową.

1. Włóż skrzydełko (bok) nakrętki klatkowej M6 z tyłu żądanego otworu na nakrętkę.
2. Dociśnij ręcznie lub za pomocą narzędzia do nakrętek klatkowych, aby włożyć drugie skrzydełko nakrętki klatkowej M6 w żądany otwór nakrętki klatkowej.
3. Powtórz kroki 1 i 2, aby włożyć żądaną liczbę nakrętek klatkowych.
4. Wyrównaj otwory montażowe urządzenia z nakrętkami klatkowymi M6 zainstalowanymi w krokach 1-3.
5. Wkręć śruby M6. Powtarzaj tę czynność, aż do uzyskania żądanej liczby śrub M6.
6. Dokręć śruby za pomocą śrubokręta krzyżakowego.
