SPT-505-09 - Väggfäste för server Vevor - Gratis bruksanvisning och manual

Produkttyp	Väggmonterat serverrack
Märke	Vevor
Modell	SPT-505-09
Yttermått	Cirka 500 x 440 x 90 mm
Väggmonteringsmått (B x H)	473 x 390 mm
Material	Stål
Vikt	Cirka 8 kg
Maximal belastningskapacitet	Cirka 50 kg
Expansionsskruvar medföljer	M10 (x4)
Cagemuttrar medföljer	M6 (x10)
Monteringsskruvar medföljer	M6 (x10)
Dörr	Med låshakar, avtagbar
Antal rackenheter (U)	9 U
Användbart djup	Cirka 400 mm
Monteringstyp	Väggmonterad
Färg	Svart
Funktioner	Montering av nätverksutrustning, naturlig ventilation, säkerhet med låshakar
Underhåll	Rengör med en fuktig trasa, undvik lösningsmedel
Reparationsmöjligheter	Reservdelar finns (låshakar, skruvar); kontakta support
Garanti	Elektronisk garanti via www.vevor.com/support

Vanliga frågor - SPT-505-09 Vevor

Vad är den maximala belastningskapaciteten för detta väggfäste?

Den maximala belastningskapaciteten är cirka 50 kg, jämnt fördelad över hela racket.

Vilka verktyg behövs för montering?

En elektrisk skruvmejsel med Phillips-spets och en elektrisk borr för att borra monteringshålen.

Hur fäster man racket på väggen?

Markera de 4 monteringshålen enligt måtten 473 x 390 mm, borra hål med 14 mm diameter, sätt i expansionsskruvarna M10, fäst sedan racket och dra åt muttrarna.

Vilka typer av utrustning kan jag installera i detta rack?

All standard nätverksutrustning på 19 tum upp till 9 U höjd, som servrar, switchar eller routrar.

Hur installerar man utrustning i racket?

Använd de medföljande cagemuttrarna M6, sätt in dem i önskade hål på baksidan av stolparna, fäst sedan utrustningen med M6-skruvarna.

Är dörren säker?

Ja, dörren är utrustad med 4 låshakar (2 på varje sida) som gör att dörren kan låsas i stängt läge.

Kan jag ta bort dörren?

Ja, dörrens låshakar kan låsas upp för att ta bort dörren, vilket underlättar åtkomst till utrustningen.

Hur underhåller man väggfästet?

Rengör regelbundet med en fuktig trasa och ett milt rengöringsmedel. Undvik slipande produkter eller lösningsmedel.

Är racket förmonterat?

Nej, racket måste monteras genom att fästa de nedre och övre tvärbalkarna på sidostöden med de medföljande M5-skruvarna.

Var hittar jag reservdelar eller teknisk support?

Besök webbplatsen www.vevor.com/support för teknisk support och det elektroniska garantibeviset.

BRUKSANVISNING SPT-505-09 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Väggmonterad serverrack

Modell: SPT-505-09

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Väggmonterad serverrack

Serverhylla

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.

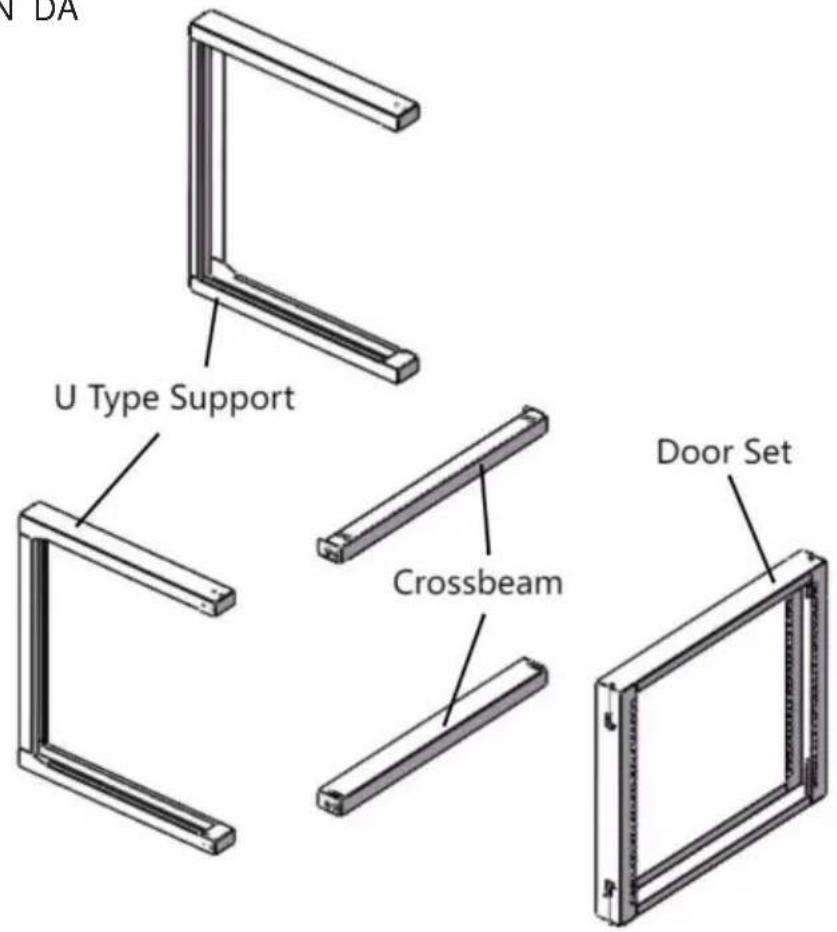

PRODUKTDIAGRAM

SPECIFICATION DA

ÿ Två personer (för montering) ÿ Elektrisk Phillips-skruvmejsel x 1

SPECIFIKATIONSDATA

SPECIFIKATIONSDATA

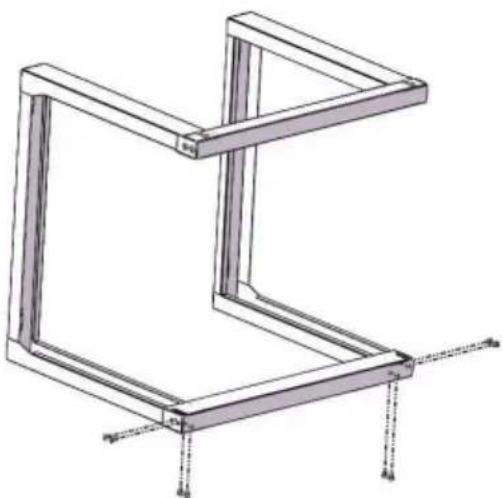

1. Sätt in den nedre tvärbalken i vänster U-typstöd och höger U-typstöd, säkra med 8 st M5 monteringsskruvar. Se figur 1.

Anmärkningar: under montering, måste du lägga märke till tvärbalkens riktning, se till att de vertikala monteringshålen är inriktade.

1. Sätt in den övre tvärbalken i vänster U-typstöd och höger U-typstöd, säkra med 8 st M5 monteringsskruvar. Se figur 2.

Anmärkningar: under montering, måste du lägga märke till tvärbalkens riktning, se till att de vertikala monteringshålen är inriktade.

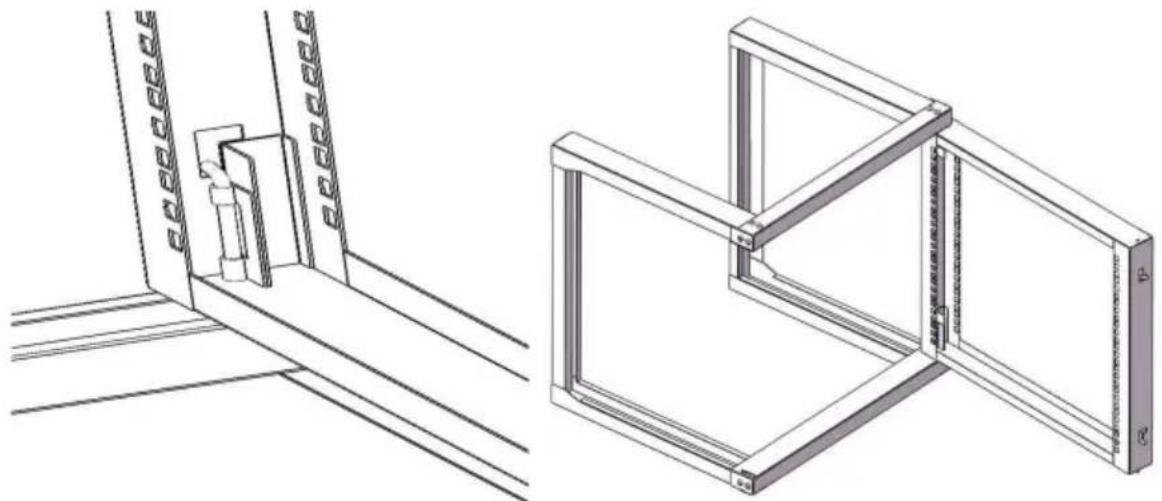

1. Dra dörrsatsens 4 st dörrspärrar i upplåst läge som följer, färdig att montera dörrsatsen på stativet. Se figur 3.

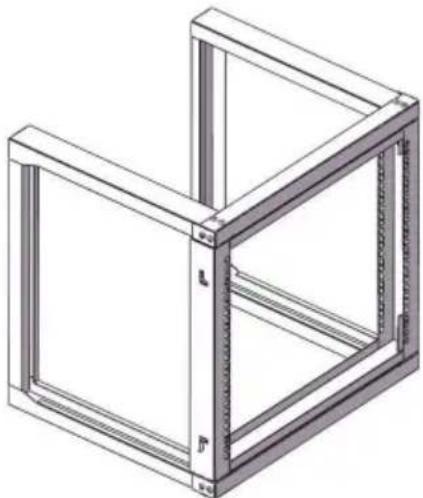

1. Sätt dörrsatsen på den visade ramen och lås sedan höger sida

av dörrsatsens 2 st dörrspärrar på stativet en efter en, se till att dörren kan öppnas och stängas smidigt. Se figur 4.

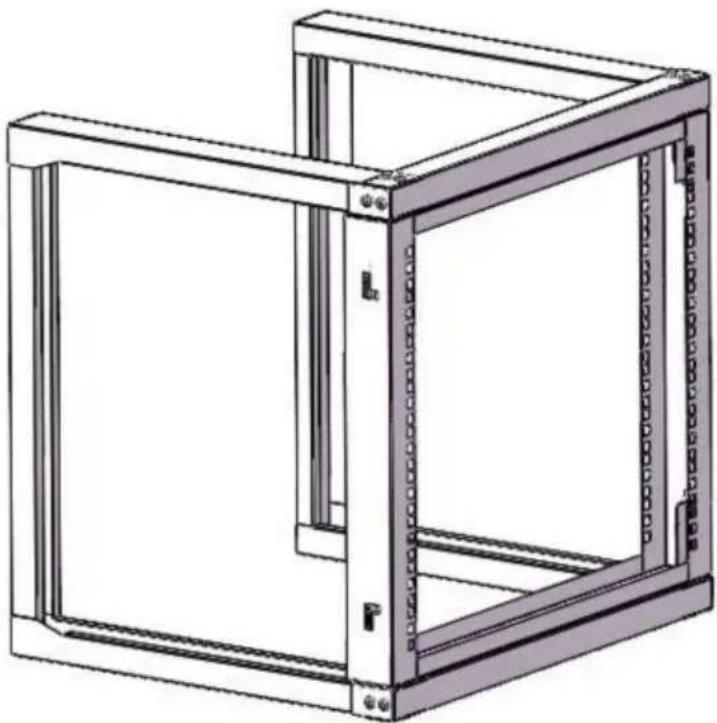

1. Använd samma steg som steg 4. Lås den vänstra sidan av dörrsatsens 2 st dörrspärrar på ramen en efter en. Se till att dörrsatsen är fast. Se figur 5.

1. Placera först serverstället på väggen eller annan lämplig monteringsyta, på lämplig plats för att markera monteringshålens position med färgpenna.

Eller kan direkt enligt väggmonteringshålets avstånd L*H 473*390 mm för att markera monteringshålens position.

1. Använd elektrisk borr för att borra markerade 4 st hål med diameter 14 mm, sedan

montera och fixera M10 expansionsskruvarna i hålen.

1. Fäst serverstället på M10-expansionsskruvarna, dra åt expansionsskruvarna.

mutter.INSTALLATION AV UTRUSTNING

Använd de medföljande M6-burmuttrarna och skruvarna för att installera utrustning i väggen eller montera serverställ.

1. Sätt in vingen (sidan) på en M6-burmutter på baksidan av det önskade burmutterhålet.
2. Tryck för hand eller med hållarmutterverktyget för att sätta in den andra vingen på M6-burmuttern i det önskade burmutterhålet.
3. Upprepa steg 1 och 2 för att sätta in önskat antal burmuttrar för applikationen.
4. Rikta in monteringshålen i utrustningen med M6-burmuttrarna som installerats i steg 1-3.
5. Trä en M6-skruv, upprepa tills önskat antal M6-skruvar har förberetts.
6. Dra åt skruvarna med en stjärnskruvmejsel.
