MANUALE UTENTE SPT-505-09 Vevor
Supporto tecnico e certificato di garanzia elettronica
Rack per server con montaggio a parete
Modello: SPT-505-09
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.
VEVOR®
TOUGH TOOLS, HALF PRICE
Rack per server con montaggio a parete
Ripiano per rack server
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:
Supporto
tecnico e certificato di garanzia elettronica www.vevor.com/support
Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.
Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

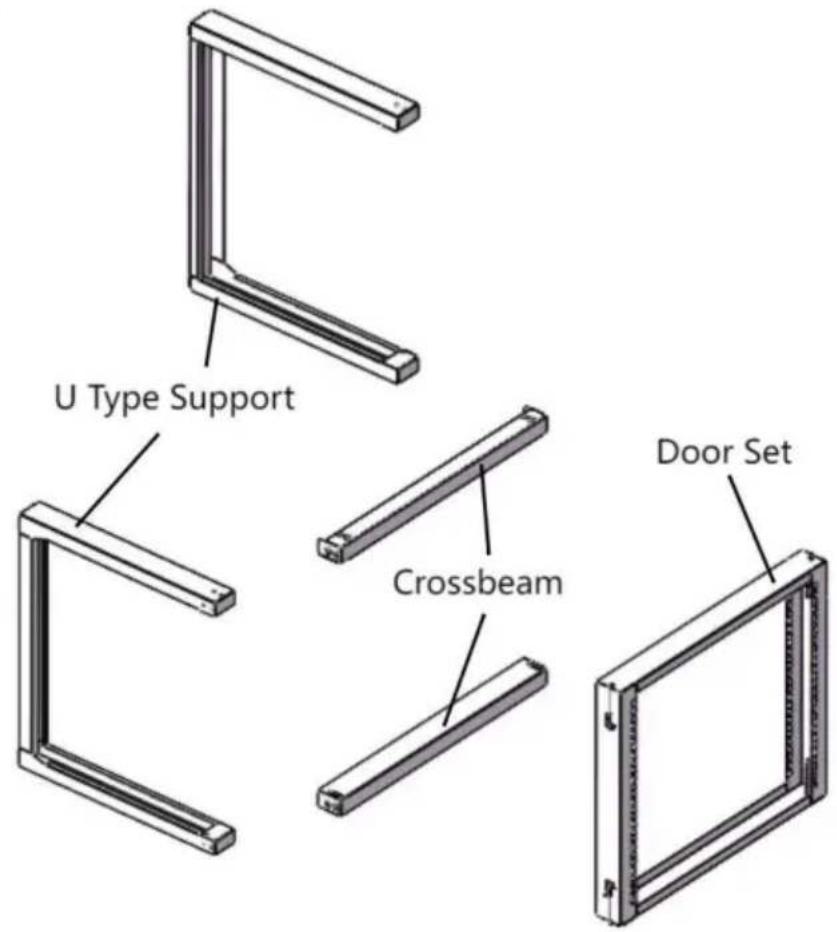

SCHEMA PRODOTTO
SPECIFICA DA
ÿ Supporto tipo U ÿ x2
Traversa x2
ÿ Set porta x1

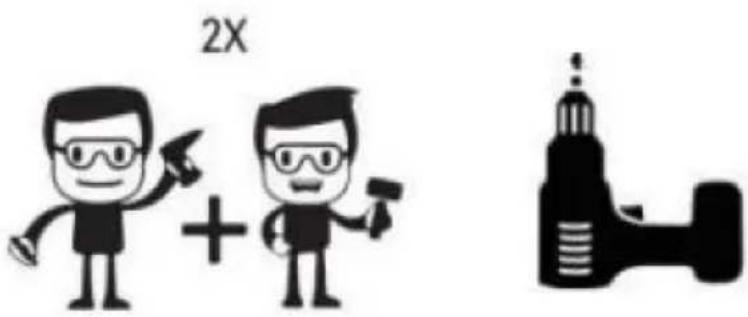

REQUISITI
ÿ Cacciavite elettrico con testa a croce x 1
DATI DI SPECIFICA
SPECIFICA DA

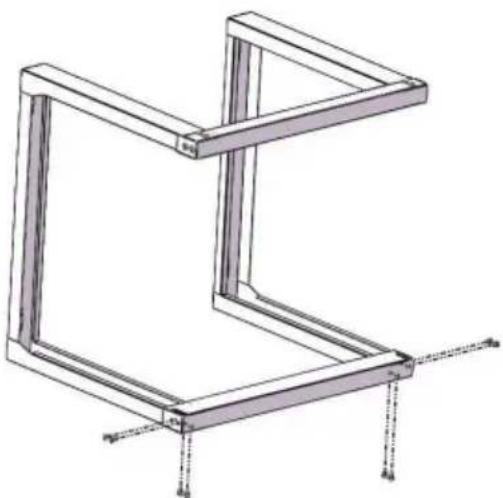

- Inserire la traversa inferiore nel supporto di tipo U sinistro e destro Supporto di tipo U, fissato con 8 viti di fissaggio del gruppo M5. Vedere Figura 1. Note: durante il montaggio, è necessario notare la direzione della traversa, assicurarsi i fori di montaggio verticali sono allineati.

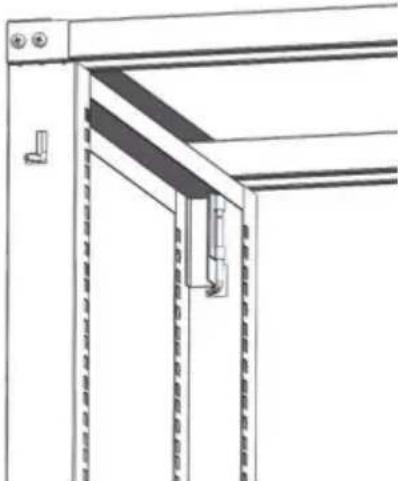

- Inserire la traversa superiore nel supporto di tipo U sinistro e nella U destra Tipo di supporto, fissare con 8 viti di fissaggio del gruppo M5. Vedere la Figura 2. Note: durante il montaggio, è necessario notare la direzione della traversa, assicurarsi i fori di montaggio verticali sono allineati.

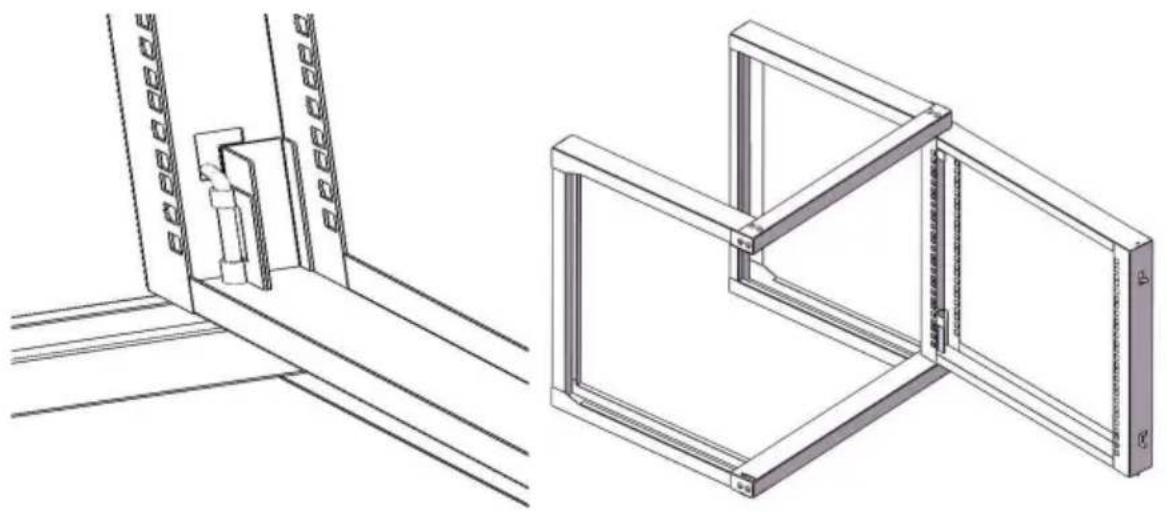

- Tirare i 4 fermi della porta del set di porte nella posizione di sblocco come segue, set di porte pronto per il montaggio sul rack. Vedere la Figura 3

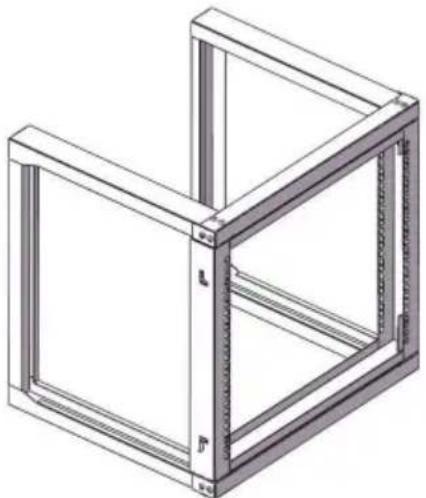

- Posizionare il set porta sul telaio nella posizione mostrata, quindi bloccare il lato destro
dei 2 fermi della porta del set di porte sul rack uno per uno, assicurarsi che la porta possa essere aperta e chiusa senza problemi. Vedere la Figura 4

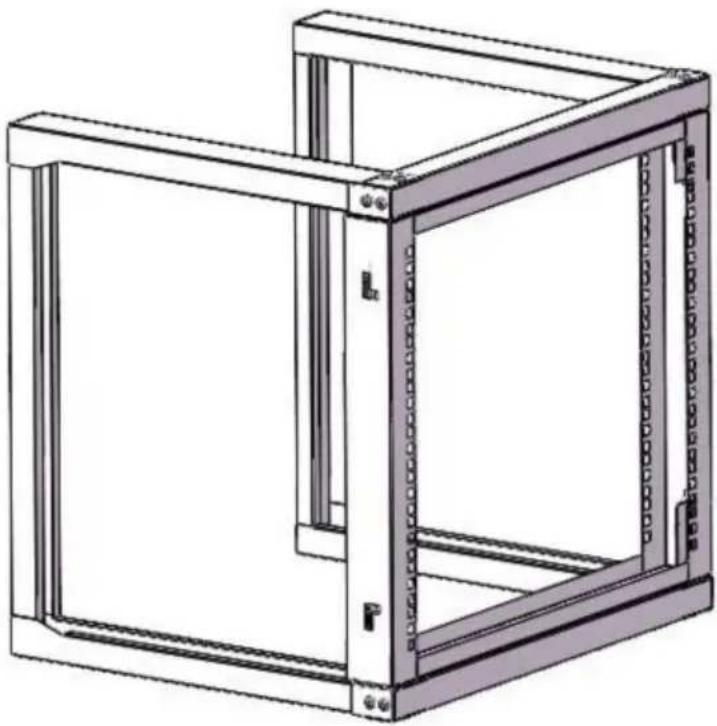

Adotta lo stesso passaggio del passaggio 4. Blocca il lato sinistro dei 2 fermi della porta sul telaio uno per uno. Assicurati che il set della porta sia fissato. Vedi Figura 5
INSTALLAZIONE A PARETE
- Posizionare innanzitutto il server rack sulla parete o su un'altra superficie di montaggio adatta, nella posizione adatta per contrassegnare la posizione dei fori di montaggio con una penna colorata.
Oppure è possibile contrassegnare direttamente la posizione dei fori di montaggio in base alla distanza dei fori di montaggio a parete L*H 473*390 mm.
- Adotta un trapano elettrico per praticare fori contrassegnati da 4 pezzi di diametro 14 mm, quindi
montaggio e fissare le viti di espansione M10 nei fori.
- Fissare il rack del server sulle viti di espansione M10 e serrarle vite di espansione
dado.INSTALLAZIONE DELL'APPARECCHIATURA
Utilizzare i dadi a gabbia M6 e le viti inclusi per installare l'apparecchiatura nella parete montare il rack del server.
- Inserire l'aletta (lato) di un dado a gabbia M6 nella parte posteriore della gabbia desiderata foro del dado.
- Applicare pressione manualmente o con lo strumento per dadi a gabbia per inserire il secondo ala del dado in gabbia M6 nel foro del dado in gabbia desiderato.
- Ripetere i passaggi 1 e 2 per inserire il numero desiderato di dadi in gabbia per applicazione.
- Allineare i fori di montaggio nell'apparecchiatura con i dadi a gabbia M6 installato nei passaggi 1-3.
- Infilare una vite M6, ripetere fino al numero desiderato di viti M6 sono stati preparati.
- Stringere le viti, utilizzando un cacciavite a croce.
