MANUALE UTENTE SPT-505-12 Vevor
Rack per server dparete
Modello: SPT-505-09/SPT-505-12/SPT-505-15
VEVOR
Queste sono le istruzioni originali, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la piena interpretazione del manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso di aggiornamenti tecnologici o software relativi al nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

ÿ Due persone (per il montaggio)
ÿ Cacciavite elettrico a croce x 1
DATI DISPECIFICA

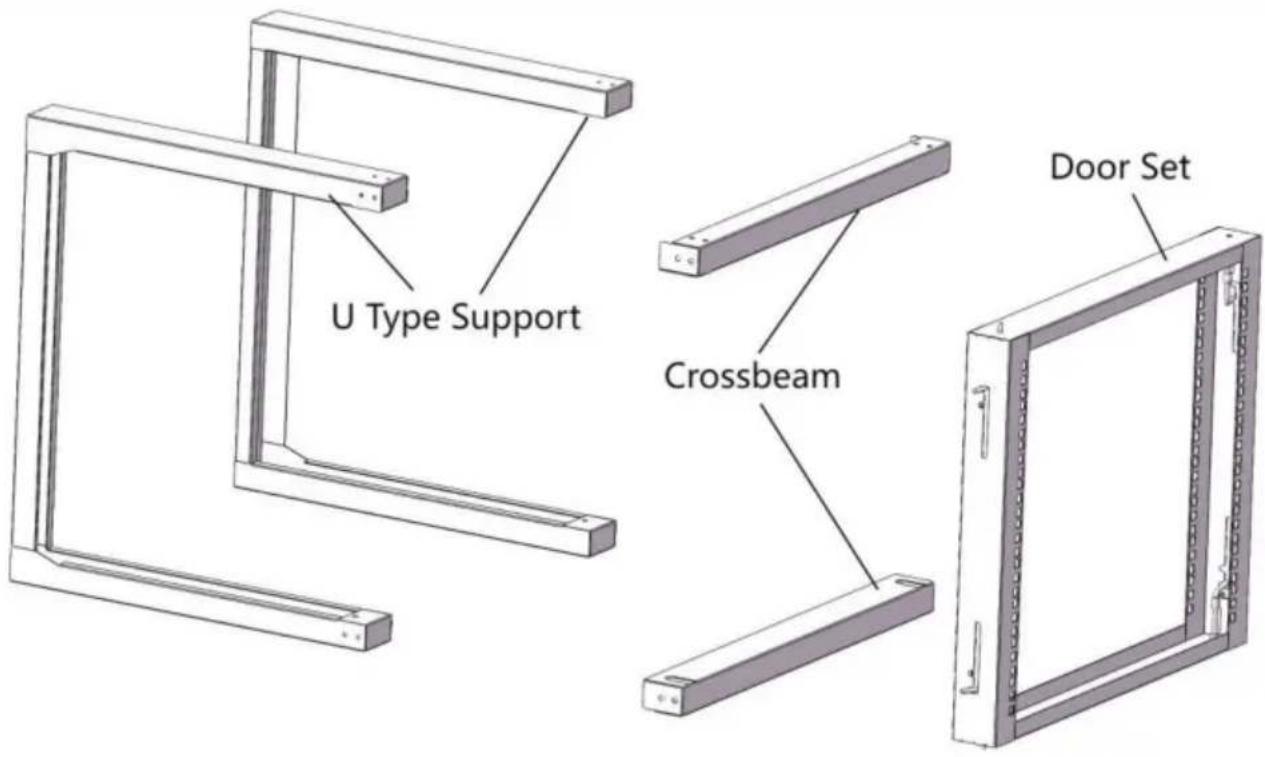

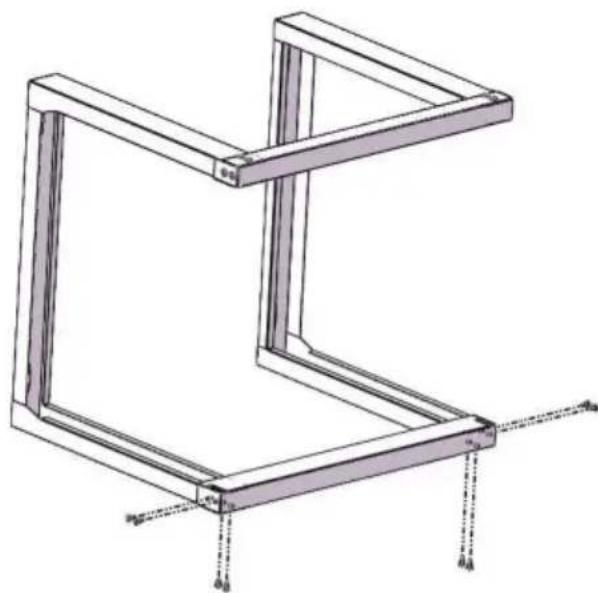

- Inserire la traversa inferiore (2) nel supporto a U sinistro (1) e nel supporto a U destro (1), fissare con 8 viti di fissaggio M5 (4). Vedere Figura 1.
Note: durante il montaggio, prestare attenzione alla direzione della trave trasversale e assicurarsi che i fori di montaggio verticali siano allineati.
Se i fori non sono tutti allineati, fissare prima le viti laterali; durante l'installazione, tutti i fori rimanenti si allineerargradualmente.
- Inserire la traversa superiore (2) nel supporto a U sinistro (1) e nel supporto a U destro (1), fissare con 8 viti di fissaggio M5 (4). Vedere Figura 2.
Note: durante il montaggio, prestare attenzione alla direzione della trave trasversale e assicurarsi che i fori di montaggio verticali siano allineati.
Se i fori non sono tutti allineati, fissare prima le viti laterali; durante l'installazione, tutti i fori rimanenti si allineerarradualmente.

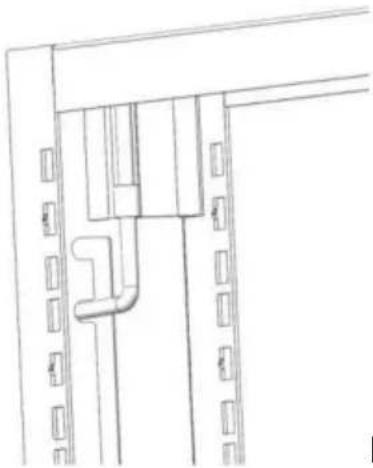

- Tirare i 4 fermi della porta del set porta (3) in posizione di sblocco come segue, pronti per montare il set porta sul rack. Vedere Figura

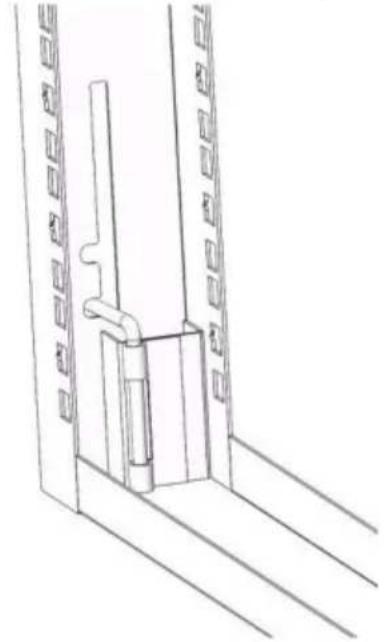

- Posizionare il set porta (3) sul telaio nella posizione indicata, quindi bloccare uno per uno i 2 fermi della porta del set porta (3) sul rack, assicurandosi che la porta possa essere aperta e chiusa senza problemi. Vedere la figura

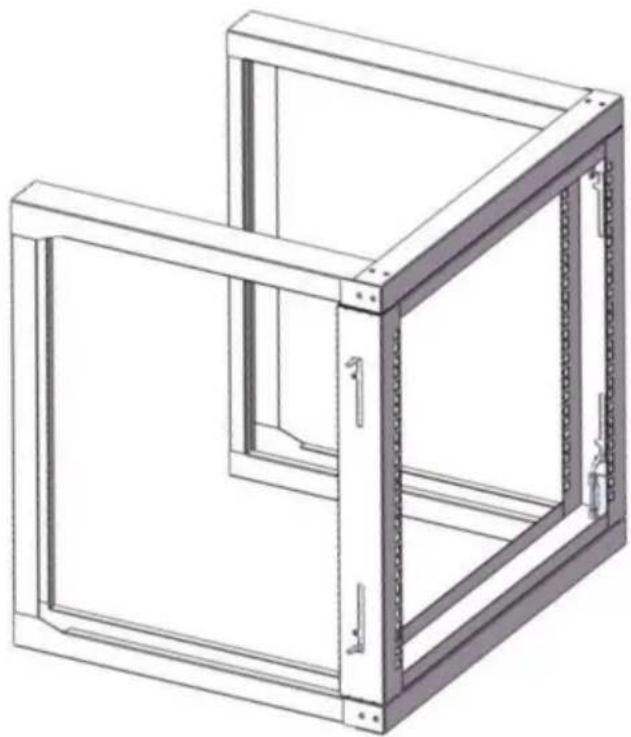

- Adottare lo stesso passaggio del passaggio 4. Bloccare i 2 fermi della porta del lato sinistro del set (3) sul telaio uno per uno. Assicurarsi che il set della porta sia fissato. Vede se Figura

INSTALLAZIONE A PARETE
- Innanzitutto posizionare il rack del server sulla parete o su un'altra superficie di montaggio adatta, nella posizione adatta per contrassegnare la posizione dei fori di montaggio tramite i colori penna.
Oppure è possibile direttamente, in base alle specifiche riportate nella scheda tecnica di cui sopra, indicare le dimensioni di montaggio a parete L*A per contrassegnare la posizione dei fori di montaggio. - Utilizzare un trapano elettrico per praticare 4 fori contrassegnati da 14 mm di diametro, quindi montare e fissare le viti di espansione M10 (7) nei fori.
- Fissare il rack del server sulle viti di espansione M10 (7), stringere il dado della vite di espansione.
Utilizzare i dadi a gabbia M6 (5) e le viti a testa cava M6*12 (6) inclusi per installare l'apparecchiatura nel rack del server da montare a parete.
- Inserire l'aletta (lato) di un dado a gabbia M6 (5) nella parte posteriore del foro del dado a gabbia desiderato.
- Applicare pressione manualmente o con l'apposito utensile per dadi in gabbia per inserire la seconda ala del dado in gabbia M6 (5) nel foro desiderato.
- Ripetere i passaggi 1 e 2 per inserire il numero di dadi in gabbia desidell'aplicazione.
- Allineare i fori di montaggio nell'apparecchiatura con i dadi a gabbia M6 (5) installati nei passaggi da 1 a 3.
- Avvitare le viti a testa svasata M6*12 (6), ripetere l'operazione fino a quando non si è preparato il numero desiderato di viti a testa svasata M6*12 (6).
- Stringere le viti utilizzando un cacciaviterose.
Video di installazione
